156967

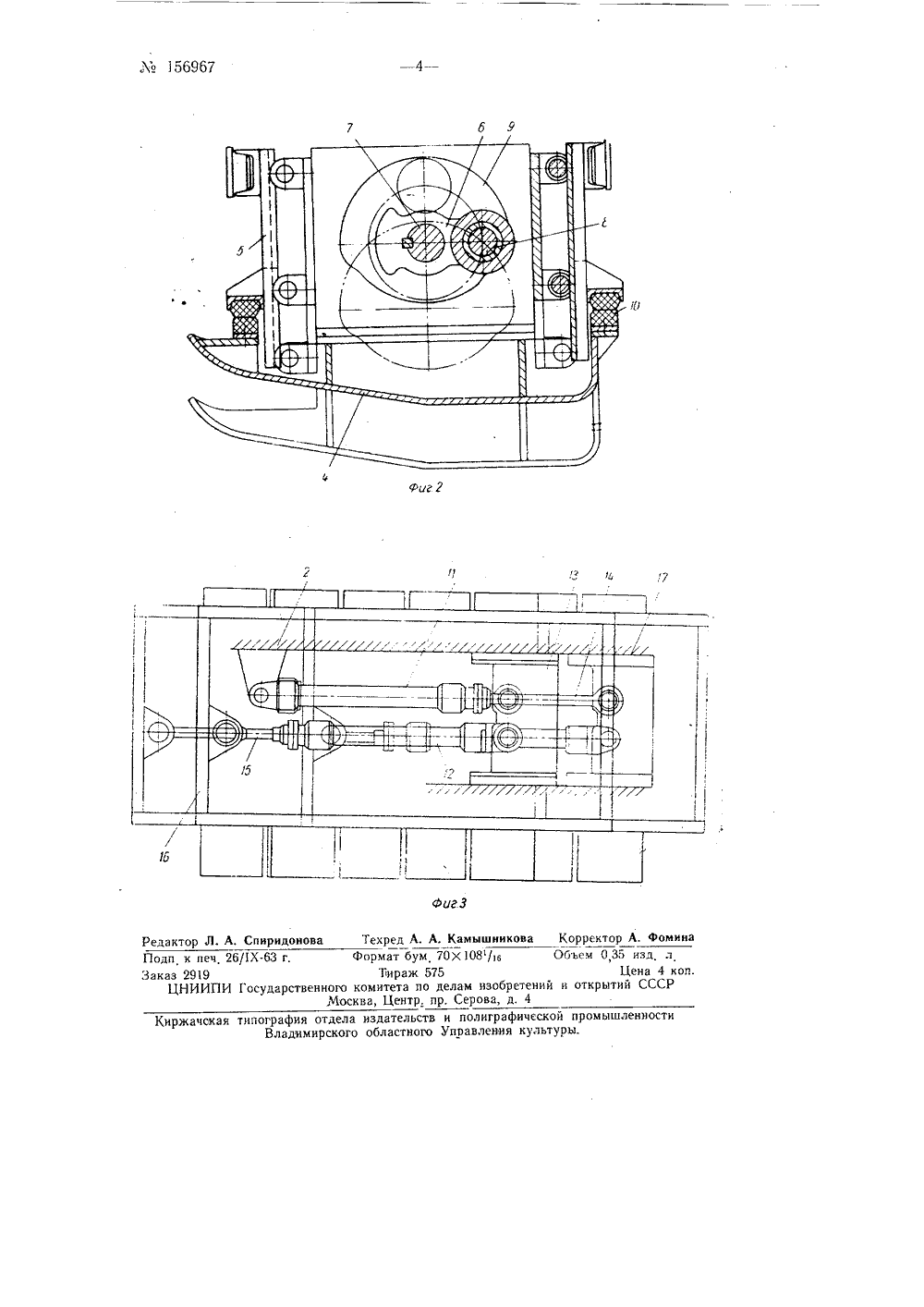

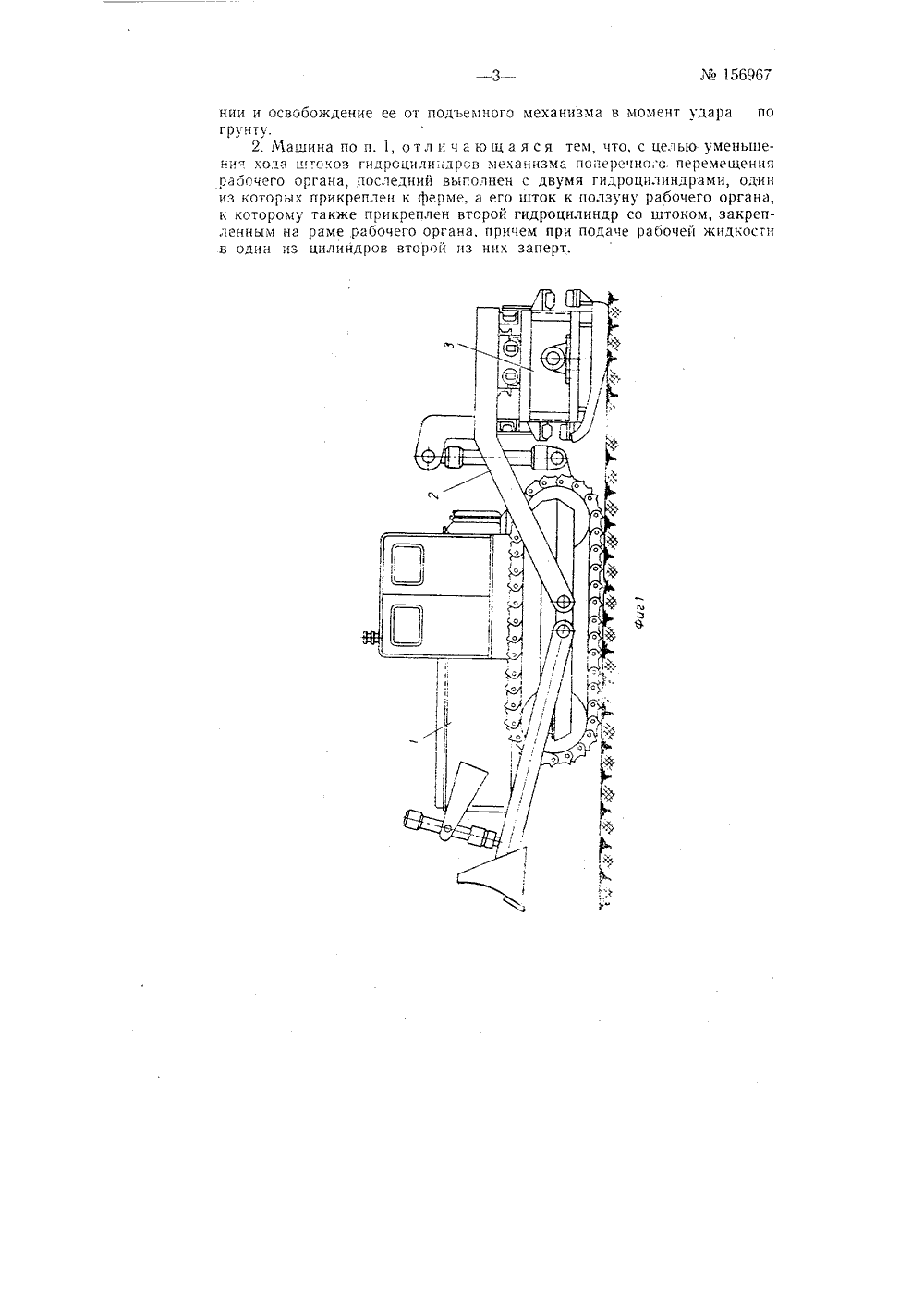

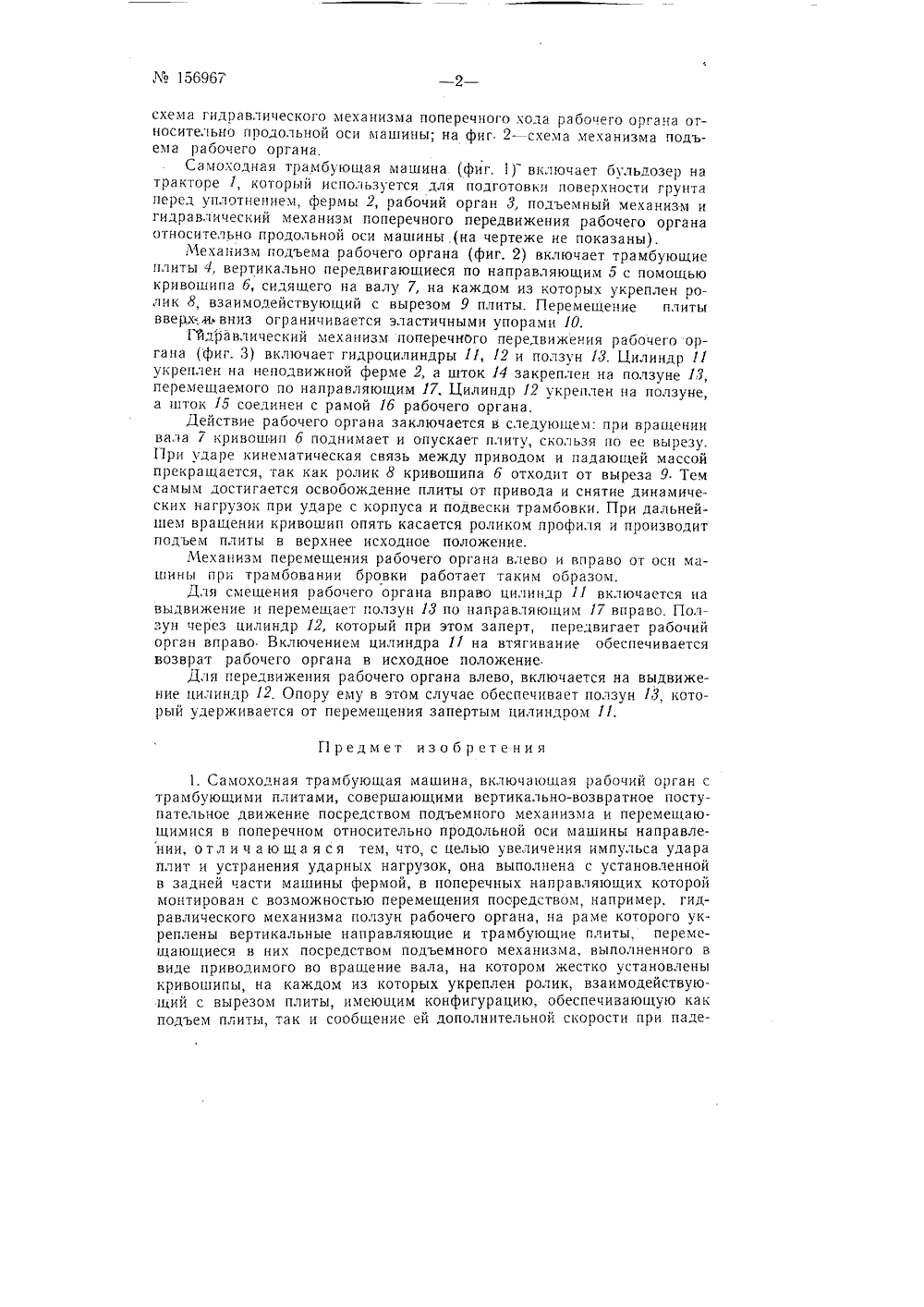

Класс Е 01 с; 19 с, 19" М 156967 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. ф ф вЪ)с,В. А. Барсегян и Ю. Н. Переляев Подписная группа М 72 САМОХОДНАЯ ТРАМБУЮ ЩАЯ МАШ И НА Заявлено ЗО июня 1962 г. за Хв 784742/29-4в Комитет по делам изобретений и открытии при Совете Чпнистров СССР Опубликовано в Бюллетене изобретений и товарных знаков,хз 17 за 1963 г. Известны самоходные трамбующие машины, включающие рабочий орган с трамбующими плитами, совершающими вертикально-возвратное поступательное движение посредством подъемного механизма и перемещающимися в поперечном ст.1 ос;1 тсльно продольной оси мац 1 ины направлении.Описываемая самоходная трамбующая машина выполнена с установленной в задней части фермой, в поперечных направляющих которой монтирован с возможностью перемещения посредством, например, гидравлического механизма ползун рабочего органа. На раме рабочего органа укреплены вертикальные направляющие и трамбующие плиты, перемещающиеся в них посредством подъемного механизма, выполненного в виде приводимого во вращение вала, на котором жестко установлены кривошипы. На каждом кривошипе укреплен ролик, взаимодействующий с вырезом плиты, Вырез имеет конфигурацию, обеспечивающую как подъем, так и сообщение плите дополнительной скорости при падении и освобождении ее подъемного механизма в момент удара по грунту.Эти конструктивные особенности позволили увеличить импульс удара плит и устранить ударные нагрузки. А с целью уменьшения хода штоков гидроцилиндров механизма поперечного перемещения рабочего органа, последний выполнен с двумя гидроцилиндрами Один гидроцилиндр прикреплен к ферме, а его шток к ползуну рабочего органа, к которому также прикреплен второй гидроцилиндр со штоком, закрепленным на раме рабочего органа. При подаче рабочей жидкости в один из цилиндров второй заперт.На фиг. 1 представлена схема общего вида машины; на фиг. 3 -156967схема гидравлического механизма поперечного хода рабочего органа огносительно продольной оси машины; на фиг 2 в схе механизма подьема рабочего органа,Самоходная трамбующая машина (фиг. 1) включает бульдозер на тракторе 1, который используется для подготовки поверхности грунта перед уплотнением, фермы 2, рабочий орган 3, подъемный механизм и гидравлический механизм поперечного передвижения рабочего органа относительно продольной оси машины (на чертеже не показаны).Механизм подъема рабочего органа (фиг. 2) включает трамбующие плиты 4, вертикально передвигающиеся по направляющим 5 с помощью кривошипа 6, сидящего на валу 7, на каждом из которых укреплен ролик 8, взаимодействующий с вырезом 9 плиты. Перемещение плиты вверх-; ь вниз ограничивается эластичными упорами 10,Гидравлический механизм поперечного передвижения рабочего органа (фиг. 3) включает гидроцилиндры 11, 12 и ползун 13. Цилиндр 11 укреплен на неподвижной ферме 2, а шток 14 закреплен на ползуне 13, перемещаемого по направляющим 17. Цилиндр 12 укреплен на ползуне, а шток 15 соединен с рамой 16 рабочего органа,Действие рабочего органа заключается в следующем: при вращении вала 7 кривошип 6 поднимает и опускает плиту, скользя по ее вырезу. При ударе кинематическая связь между приводом и падающей массой прекращается, так как ролик В кривошипа 6 отходит от выреза 9 Тем самым достигается освобождение плиты от привода и снятие динамических нагрузок при ударе с корпуса и подвески трамбовки. При дальнейшем вращении кривошип опять касается роликом профиля и производит подъем плиты в верхнее исходное положение.Механизм перемещения рабочего органа влево и вправо от оси машины при трамбовании бровки работает таким образом.Для смещения рабочего органа вправо цилиндр 11 включается на выдвижение и перемещает ползун 13 по направляющим 17 вправо. Ползун через цилиндр 12, который при этом заперт, передвигает рабочий орган вправо Включением цилиндра 11 на втягивание обеспечивается возврат рабочего органа в исходное положениеДля передвижения рабочего органа влево, включается на выдвижение цилиндр 12, Опору ему в этом случае обеспечивает ползун 13, который удерживается от перемещения запертым цилиндром 11.Предмет изобретения1. Самоходная трамбующая машина, включающая рабочий орган с трамбующими плитами, совершающими вертикально-возвратное поступательное движение посредством подъемного механизма и перемещающимися в поперечном относительно продольной оси машины направлении, о т л и ч а ю щ а я с я тем, что, с целью увеличения импульса удара плит и устранения ударных нагрузок, она выполнена с установленной в задней части машины фермой, в поперечных направляющих которой монтирован с возможностью перемещения посредством, например, гидравлического механизма ползун рабочего органа, на раме которого укреплены вертикальные направляющие и трамбующие плиты, перемещающиеся в них посредством подъемного механизма, выполненного в виде приводимого во вращение вала, на котором жестко установлены кривошипы, на каждом из которых укреплен ролик, взаимодействующий с вырезом плиты, имеющим конфигурацию, обеспечивающую как подъем плиты, так и сообщение ей дополнительной скорости при паде М 156967нии и освобождение ее от подъемного механизма в момент удара по грунту.2. Машина по п. 1, отл и ч а югца я ся тем, что, с целью уменьшени хода итоков гидроцили:;дров механизма поперечного. перемеШения оаэочего органа, последний выполнен с двумя гидроцилиндрами, один из которых прикреплен к ферме, а его шток к ползуну рабочего органа, к котором также прикреплен второй гидроцилиндр со штоком, закрепленным на раме рабочего органа. причем при подаче раоочеи жидкости в один из цилиндров второй из них заперт.156967 а Корректор А. Фомин Спиридонова едактор Л./1 Х.6 Государст я отдела издательств и полиграфической промышленностмирского областного Управления культуры. Киржачская типогра ВлПодп к печ,Заказ 2919ЦНИИП ФигЗТехред А. А. Камышинформат бум 70 Х 08/и Тираж 575ного комитета по делам нзобрМосква, Центр. нр. Серова, д Объем 0,35 изд лЦена 4 коений и открытий СССР4
