E01C 23/09 — для образования выемок, канавок, углублений и т.п., например для нарезки швов или пахов для разделительных линий, для вскрытия дорожного покрытия; для очистки, обработки или заполнения выемок, углублений, трещин и т.п.; для отделки бортов

Номер патента: 57470

Опубликовано: 01.01.1940

Автор: Пряников

МПК: E01C 23/09, E01C 23/12

Метки: асфальтовых, мостовых, разламывания

...зацеплении этих выступов баба поднимается, а когда выступ цепи придет в верхнее положение, происходит расцепление выступов и баба падает, производя разрубание слоя асфальтовой мостовой. Вертикальные направляющие бабы вместе с ней могут перемещаться в горизонтальном направлении по валам 9, Управление работой бабы производится также из кабины водителя при помощи системы передач.Сошники 10, служащие для подьема слоя асфальта, поворотно установлены на оси 11 и могут подниматься и опускаться винтами 12, которые подобны винтам 3 и приво. дятся в действие водителем машины.При движении машины вперед слой асфальта поднимается по сошникам 10 в пространство между двумя глухими бесконечными цепями 13 и 14, расположенными одна над другой. Эти цепи...

Номер патента: 86119

Опубликовано: 01.01.1950

Авторы: Иванов, Колесников

МПК: E01C 23/09, E04G 21/16

Метки: вибронож

Номер патента: 140077

Опубликовано: 01.01.1961

МПК: E01C 23/02, E01C 23/09

Метки: 140077

...два металлических диска 1 и ножи 2, располагаемые между ними. Расстояние мекду наружными плоскостями дисков 1 определяет ширину нарезаемого шва. Диски насаживаются на ось свободно и могут вращаться в любую сторону, независимо от ножей, находя. шихся между ними. Края диска имеют фаски 3, направленные к центру, что способствует подаче раствора между дисками и позволяет не нарушать структуру раствора у лицевой стороны дисков.Ножи устройства насаяиваются на ось 4, которая получает вращение от электромотора б мощностью 0,25 - 0,5 квт. Последний питается от генератора отделочной машины. Число оборотов ножей 1000 - 2000 в сек. Концы ножей по отношению к краям дисков должны быть меньше на 2 - 3 люле. Глубина погружения дисков (вместе с...

Номер патента: 141498

Опубликовано: 01.01.1961

Авторы: Курбатов, Левицкий, Марголин, Мигачев, Нелькин, Хмелевский

МПК: E01C 23/02, E01C 23/09

Метки: автодорожных, аэродромных, бетонных, покрытиях, устройства, швов

...фиг. 2, 3, 4, 5, 6. 7 - положение виброножа и плит при различных заданных режимах работы.Машина представляет собой агрегат с собственным источником энергоснабжения.Машина состоит из рамы 1 с четырьмя опорными валиками 2, из которых два являются ведущими. Рама машины несет на себе все механизмы и устройства, в том числе собственную электростанцию 8 с приводом передвижения машины, гидронасосную станцию 4 с запасным баком масла для обслуживания гидросистемы машины, четыре вакуум-насоса б, дозатор битумной мастики б, опорные плиты 7, вибронсж 8 с вибраторами 9, систему 10 подвески опорных плит, систему 11 подвески виброножа, гидроцилиндр 12 подъема ножа, четыре гидро- цилиндра И подъема плит, четыре гидроцилиндра 14 сдвижки плит, пульт...

Номер патента: 154557

Опубликовано: 01.01.1963

МПК: E01C 11/02, E01C 23/02, E01C 23/09

Метки: 154557

...закреплена дРсковая Цетка А Выполненная из стальной проволоки для удаления пыли из швов. С помощью гидравлического цилиндра 4 и системы рычагов щетка приводится в рабочее положение - опускается.Пр вод для вращения щетки 3 осугцествляется через систему пере идач от двигателя внутреннего сгорания, установленного на машине, аглубление щетки в шов регулируется с помощью гидравлического кснического выключателя 5, прекращающего выдвижение штока цилиндра 4 в зависимости от глубины шва, Щетка для протравки кромок шва см ачив а ется солярны м маслом через н аконечи к б.Мд 154557 Для продувки расчишенных ШВОВ д 1 ашина имеет компрессорну 1 о установку с воздушными ресиверами 7, из которых сжатый воздух по патрубку 8 поступает в шов, выдувая из...

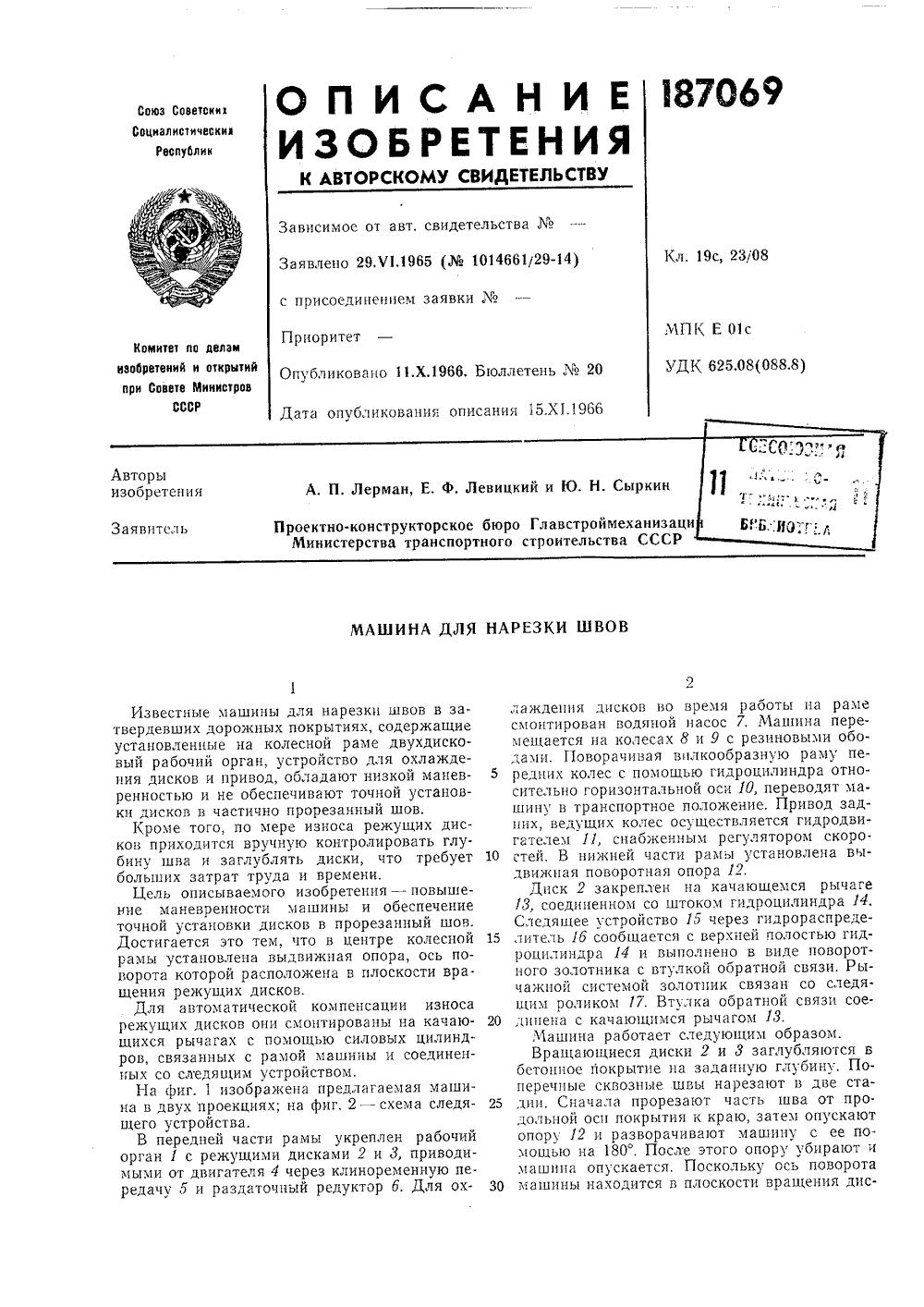

Номер патента: 187069

Опубликовано: 01.01.1966

МПК: E01C 23/02, E01C 23/09

Метки: 187069

...14.Следящее устройство 15 через гидрораспреде литель 16 сообщается с верхней полостью гидроцилиндра 14 и выполнено в виде поворотного золотника с втулкой обратной связи. Рычажной системой золотник связан со следящим роликом 17. Втулка обратной связи сое дннена с качающимся рычагом 13,Машина работает следующим образом.Вращающиеся диски 2 и 3 заглубляются вбетонное покрытие на заданную глубину, Поперечные сквозные швы нарезают в две ста дии, Сначала прорезают часть шва от продольной осн покрытия к краю, затем опускают опору 12 и разворачивают машину с ее помощью на 180. После этого опору убирают и машина опускается. Поскольку ось поворота 30 машины находится в плоскости вращения дисков 2 и 3, то при опускании они точно попадают...

Номер патента: 191090

Опубликовано: 01.01.1967

МПК: E01C 23/09, E04F 21/165, E04G 21/04 ...

Метки: 191090

...для герметизации стыковпанелей,Шприц состоит из передней 1 и задней 2крышек, соединенных четырьмя стяжнымиболтами 3. 1-1 а задней крышке монтируетсяпоршень 4 с рукояткой 6, а па обеих крышкахзакреплены уплотнения 6, между которымиустанавливается сменная гильза 7 с мастикой,Рукоятка 6 имеет два двухходовых воздушных клапана 8 и 9 и штуцер для подсоединения к вагистрали сжатого воздуха. Между поршнем и крышкой на стяжных болтах установлены четыре пружины 10.Смена гильзы и подача мастики в шов осу ществляются в следующем порядке. Разогретую гильзу 7 с мастикой вставляют в шприц между уплогнениями 6 крышек. При нажатии па клапан 8 воздух через проточку клапана и рукоятку поступает в полость А, поршень 4 10 переменается, происхо;нт зажим...

Номер патента: 198608

Опубликовано: 01.01.1967

Авторы: Варигин, Максимова

МПК: E01C 23/09, E04F 21/165, E04G 21/04 ...

Метки: бетонной, вертикальных, замоноличивания, зданий, крупнопанельных, сл1есью, стыков

...и проходящим через него ножевым уплотнителем с вибратором и приводом подъема-опускания уплотнителя. Такие устройства не обеспечивают достаточной передачи вибрации на бетон; при работе интенсивно вибрирует все устройство, что создает сильный шум и приводит к быстрому выходу устройства из строя,В предложенном устройстве вибратор, шарнирно установленный на бункере, соединен посредством подпружиненных стальных роликов с ножевым уплотнителем, перемещаемым вертикально от привода с помощью подпружиненных резиновых роликов.Благодаря такому выполнению устройства повышается степень уплотнения бетонной смеси в стыке и предохраняется устройство от вибрации.На фиг. 1 изображено описываемое устройство, общий вид; на фиг, 2 - привод ножевого...

Номер патента: 208246

Опубликовано: 01.01.1968

Авторы: Краснодарский, Кривомазов, Родин, Специальным, Тур

МПК: E01C 23/09, E04F 21/165, E04G 21/04 ...

Метки: замоноличивания, здания, между, перекрытия, плитами, покрытия, швов

...2 б, стержень 27, опорную пластину 28, растяжку 29, струбцину 30, стержень растяжки 31, чеку 32 и чеку ролика 33.5 Работа машины осуществляется следующимобразом.При работе машину перемещают вручную,что не требует применения больших физических усилий, так как вес машины в загружен ном состоянии составляет 160 кг, а скоростьперемещения ее вдоль шва достигает 1 м в минуту. Машину для замоноличивания поднимают на кровлю доступным путем, и по кровле перемещают за верхнюю перемычку 15 рукоятки к рабочему месту и устанавливаютвдоль стыка так, чтобы вибронож оказался посередине шва, а рукоятка была направлена в сторону перемещения машины. Перестановкой чеки с верхнего отверстия в нижнее 20 машина переводится в рабочее положение.При этом...

Номер патента: 242218

Опубликовано: 01.01.1969

Авторы: Левицкий, Лерман, Проектно, Сыркин, Чечков

МПК: E01C 23/09

Метки: нарезки, швов

...Для визуального контроля за глубиной нарезки шва шток следящего ролика 25 соединен с рычажным механизмом со стрелкой 29, шкалой 30 и возвратной пружиной 31.Устройство работает следующим образом.Вращающиеся диски 2 и 3 заглубляются в бетонное покрытие на заданную глубину, Поперечные сквозные швы нарезают в две стадии. Сначала прорезают часть шва от продольной оси покрытия к краю, затем опускают опору 1 б и разворачивают устройство с ее помощью на 180, После этого опору убирают и устройство опускается, Поскольку ось поворота устройства находится в плоскости вращения дисков 2 и 3, при опускании они точно попадают в уже нарезанный шов и прорезают оставшуюся часть покрытия. Выдвижная опора используется для разворотов устройства при...

Номер патента: 259124

Опубликовано: 01.01.1970

Авторы: Инструмента, Кагановский, Карюк, Рылев, Симоненко, Суплин, Украинский

МПК: E01C 23/09

Метки: нарезки, орган, рабочий, швов

...закреплены режущие кромки, например, из сверхтвердого материала. Это конструктивное отличие позволяет нарезать шов в бетонном покрытии ступенчатой формы за один проход рабочего органа.На чертеже представлен рабочий орган в двух проекциях.Он содержит корпус 1 и рабочие режущие кромки 2 и 3. Корпус 1 выполнен в виде цельного металлического диска, имеющего в лопе- речной плоскости переменное сечение, с выступающей центральной частью. Узкая часть 4 диска выполняется большим диаметром и является периферийной. Выступающая центральная часть 5 диска имеет меньший диаметр и расположена симметрично относительно периферийной части, На торцевой и боковых поверхностях периферии центральной части иска закреплены режущие кромки 2 и 3, которые...

Номер патента: 278721

Опубликовано: 01.01.1970

Авторы: Кагановский, Карюк, Рылев, Симоненко, Суплин, Тюриков

МПК: B23C 5/22, E01C 23/09

Метки: бетонном, деформационных, машине, нарезки, орган, покрытии, рабочий, швов

...изобрете Рабочий орган формационных ш включающий сту отличающийся те эффективности р осевом направлен периферийной ст креплены режущи рых, прилегающи фернйной сторонь сительно других э Г, Г, Карюк, Э. В, Рыле Я. Д. Кагановс краинский научно-исследовате институт синтетических сверизвестны рабочие органы к машинам длянарезки деформационных швов в бетонном покрытии, включающие ступицу и режущие элементы,Описываемый рабочий орган, по сравнениюс известными, является более эффективным.С целью повышения эффективности работыв предлагаемом изобретении ступица выполнена в осевом направлении составной с частями, на периферийной стороне каждой из 10которых закреплены режущие элементы, одиниз которых, в свою очередь, прилегающие кэлементам торца...

Номер патента: 310002

Опубликовано: 01.01.1971

Авторы: Медведев, Парамонов

МПК: E01C 23/09

Метки: 310002

...чертеже схематически изображен предлагаемый вибронож.Вибронож состоит из корпуса 1, в направляющих 2 которого на резинометаллических амортизаторах 3 смонтирована рама 4 с возможностью вертикального перемещения, На раме закреплены вибровозбудитель 5 и нож б, связанный посредством силового цилиндра 7 с корпусом,В направляющих 8 установлены с возможностью вертикальных перемещений штанги 9 к нижним концам которых подвешены рейки 10 с эластичными накладками 11. На штангах между рамой и рейками смонтированы распорные пружины 12. Вибронож работает следующим образом, Нож б опускается в направляющих 2 под действием силового цилиндра 7. Режущие кромки ножа и рейки касаются поверхности бетона одновременно. Нож б вдавливает часть эластичных...

Номер патента: 354055

Опубликовано: 01.01.1972

Авторы: Барабаш, Зборовский, Исаков, Киевский, Нисневич

МПК: E01C 23/09

Метки: вырезания, дорожном, орган, пазов, покрытии, рабочий

...шенияа продуктыканавки в пр азру- тпвоение удалени наружная поабжена режу- виде мягков с схо 1 дящихся от дмет изобре пазов в дормэ цилинделью обеспеушения, евоа режлщей гков с протищп хе я от подлатаемый раия пазов,в довиде цилиндра Наружная по- режущей кроыИзобретение касается,дор Известный раоочий орган пазов в дорожноги покрытии, му цилиндра, не обеспечивает дуктов разрушения,Цель изобретения - обеспе продуктов р азру,щения.Доститается это тем, что верхность рабочего органа сн щей кромкой, выполненной в проттивоположной наванькой, ра поперечной оси симметрии.На чертеже изображен пре бочий орган,Рабочий орган для выреза рожном покрытии выполнен в 1, установленного на валу 2. верность цилиндра снабжена т авт. свидетельства- ,1,1970 (...

Номер патента: 380780

Опубликовано: 01.01.1973

Авторы: Бородачев, Вител, Самуилов

МПК: E01C 23/09

Метки: дорожных, покрытий, швов

...шарнирно связанной с тележкой 7 посредством тяг 8, топливный бак 9, пульт управления 10, силовой цилиндр 11 для подьема тележки в транспортное положение. Приводная каретка установлена ца поперечной балке 12, закрепленной на транспортном средстве. На тележке установлены направляющие диски 18, которые нагружены че 5 рез коромысло 14 пружиной 15 для удержания их в очищеццом шве.Термоцнструмецт закреплен зажимом 1 б к1 фонштейну тележки /, ца котором установлен силовои цилиндр 17 ц ручка 18 для уп 10 равления тележкой.Работает устройство следующим образом.Прц очистке продольного шва после запус=ка термоицсгрумецта с пульта управлениявключают рабочую скорость транспортного15 средства ц переводят термоинструмет в ра=оочее полонение, наклоняя...

Номер патента: 583231

Опубликовано: 05.12.1977

Авторы: Левицкий, Суплин, Шор

МПК: E01C 23/09

Метки: бетонных, деформационных, нарезания, покрытиях, цементно, швов

...которых меньше радиуса диска на глубину шСкалыватель целесообразно уст ливать.под углом 75-85 О от линии нарезания шва, так как при этом достигается максимальный эффект разрушения целика бетона.Ширина прокладок может биз соотношения ф где Ьшва, О - шири а целика б роведенными исследованиями установ что при нарезании деформационных на требуемую глубину Резанияктивное разрушение целина бетонав диапазоне изменения его толщины 2-5 мм происходит при отношениид 8 в ; Ю,где 1 т глубина резания, ц - ширина целика бетона.На фиг. 1 изображено предлагаемоеустройство; на фиг. 2 - разрез А-Ьфиг. 1.устройство состоит из режущих дис- ,ков 1,расположенных на валу нареэчика 2,скалывателя 3 и цилиндрических прокладок 4, установленных между...

Номер патента: 726251

Опубликовано: 05.04.1980

Авторы: Андреев, Даниленко, Лещенко, Нелипа

МПК: E01C 23/09

Метки: нарезчик, швов

...силовой агрегат 4 привода режущего органа 5. Привод перемешения состоит из редуктора б, шарнирно закрепленного на валу 7 ведущих колес 1 и кинематически связанного с ними. На валу 8 редуктора б установлены неподвижный 9 и подвижный 10 раздвижные диски ведомого шкива клиноременного вариатора, регулировочный механизм которого имеет фиксатОр, состоящий иэ шарика 11, пружины 12, регулировочного винта 13 с продольным пазом 14 и гайки 15 с рычагом", Фиксирующим ее от проворота. Регулировочный винт 13 через подшип. ник 16 соединен с неподвижным диском 9, а гайка 15 через подшипник17 соединена с подвижным диском. Корпус редуктора 6 через тягу 18 и упругий элемент 19 соединен с рамой 3,Нареэчик швов работает следующим образом.Крутящий момент...

Номер патента: 727731

Опубликовано: 15.04.1980

Авторы: Александров, Заец, Канюка

МПК: E01C 23/09

Метки: асфальтобетонных, покрытий, разделки, трещин

...2, топливный бак 3, червячный редуктор 4, муфту 5, два ведущих передних колеса б, клиноременную передачу 7, цилиндрическую Фреэу 8, механизм натяжки 9, зажим 10 с нижней опорой 11 и верхней опорой 12, заднее направляющее"ходовой винт 15 с резьбой, маховик16, рулевые рукоятки 17, рычаги 18и 19 и режущую кромку 20 Фреэы 8,Разделка трещины осуществляетсяследующим образом.Перед началом работ раэделываемыетрещины очищаются от постороннего заполнителя (мелкие камни, песок и вода) с помощью известных технологических приемов - выдуванием и прочисткой металлическими приспособлениями,Затем к трещине подводится устройство для их разделки. Вращением маховика 16 цилиндрическая фреза 8опускается в начало разделываемойтрещины на глубину 4 см, затем...

Номер патента: 777137

Опубликовано: 07.11.1980

Авторы: Александров, Кукаренко, Суплин, Шварцман, Юшков

МПК: E01C 23/09

Метки: деформационных, нарезчика, орган, рабочий, швов

...его является невозможность применения на современных многодисковых нарезчиках швов (4-х дисковый ДСдля нарезания поперечных швов и 3-х дисковый ДСдля нарезания продольного шва) из-за отсутствия щели (паза) для ввода клинового скалывателя, что не позволяет получить достаточно высокую производительность труда и снизить стоимость нарезки шва. изобретения является повышение ительности и снижение стоимости швов в цементно-бетонных покры.: ,.,Хф,.777137ФЯЬ=1005,0 -ведет к уменьшению сопротивления резанию, что позволит увеличить производительность нарезки до 15% и снижению ее стоимости на 20 - 25%.По данным треста Белдорстрой г, Минск экономический эффект от внедрения предложенного рабочего органа составит 300 руб на 1 км...

Номер патента: 777138

Опубликовано: 07.11.1980

Авторы: Андреев, Вендров, Глуховский, Красников, Лещенко, Шухман, Эпштейн

МПК: E01C 23/09

Метки: нарезчик, швов

...с нарезчиком в положениях соответственно подъезда к кромке покрытия и дорезки шва.Нарезчик швов содержит базовое шасси 1 с рабочим органом 2 и мостик 3 с направляющими 4, ходовыми колесами 5 и опорой 6 на консольной части.Нарезчик снабжен цапфами 7, а мостик - кронштейнами 8 с закрепленными на них ловителями 9 в виде скоб, охватывающих цапфы, и фиксаторами 10 с рычажно-пружинной системой привода, состоящей из тяги 11, пружины 12, упора 13 и рычага 14, свободный конец которого имеет ролик 15, Ходовые колеса 5 мостика выполнены рояльными, а их рояльные оси снабжены стопорами 16. Со стороныкронштейнов 8 мостик выполнен с аппарелями 17, опорная поверхность которых параллельна направляющим 4,При нарезке поперечного шва нарезчик двигается к...

Номер патента: 885400

Опубликовано: 30.11.1981

Авторы: Орлов, Филимонов

МПК: E01C 23/09

Метки: орган, покрытий, рабочий

...закрепленные на ней пучкиворса 2, закрепленную на пучках ворса 2 пару обжимных шайб, состоящихиз нескольких, но не менее двух,радиально расположенных один на другом.колец 3 с радиально расположенными прямоугольными вырезами 4,охватывающими с двух сторон соответствующий пучок ворса 2, каждый изкоторых закреплен в опорных втулках5, смонтированных в обойме 6, последняя закреплена на ступице 1. Внешняя пара колец 3 закреплена с оставлением свободного конца пучка ворса2, длина которого 1 превышает еготолщину 5 в 1-4 раза, а соотношениеразности наружного и внутреннегодиаметров кольца 3 к ширине пучкаворса 2 составляет 1;6-8.Устройство работает следующим образом.Ступицу 1 рабочего органа устанавливают на приводной вал устройствадля...

Номер патента: 1013538

Опубликовано: 23.04.1983

Авторы: Алешкин, Гришнин, Чебурей

МПК: E01C 23/09

Метки: дорожном, нарезчик, покрытии, щелей

...сзади; на фиг. 4 - сечение Б - Б на фиг. 1.Нарезчик щелей в дорожном покрытии состоит из самоходного шасси 1, двигателя 2, привода-насоса 3 охлаждающей жидкости, клиноременных передач 4 и 5, режущего диска 6 и качающегося телескопического рычага, закрепленного на стакане 7 промежуточного вала 8. 5 1 О 15 20 25 30 35 40 45 50 55 Качающийся рычаг выполнен из двух телескопически соединенных частей. Первая часть состоит из оси 9 и демпфирующего устройства, состоящего из тяг 1 О, шарнирно закрепленных на пластине 11, прикрепленной к оси 9, и проходящих через пазовые отверстия пластины 12, пружин 13 сжатия регулируемой жесткости и гаек 4; вторая - из втулки 15, посаженной на ось 9, пластин 16 и 12, прикрепленных к втулке 15, фиксатора 17 и...

Номер патента: 1040028

Опубликовано: 07.09.1983

Авторы: Анисимов, Ермоленко, Красников, Мироненко, Эпштейн

МПК: E01C 23/09

Метки: аэродромов, дорог, образования, покрытии, шероховатости

...4и звцней 5 балансирных тележек, цопов.нитепьной рамы.8, рамы 7 фрезы 8, кабины 9. Дополнительная рама 6,:(фиг, 3и 4) при помощи осевого шарнирд 10 иупорных винтов 11 соецинена с рамой 1.К дополнительной раме 6 посрецствомболтов крепятся .кронштейны 12 и припомощи шарниров 13 и 14 - гицроципинцры 15 и направляющие 16.Рама 7 фрезы (фиг, 8 ) при помсациразъемных крышек 17 и болтов с гайками 18 шарнирно соецинена с кронштейнами 12, в посредством шарнирных пальцев - с гицроцилинцрами 15 и направ:пяющими 16.1фраза 8 ( фиг. 9) состоит из барабана, на котором посрецством прижимныхфланцев 19 и 20 шпилек 21 с гайкамимонтированы прокладки 22 и алмазныекруги 23. От осевого смещения пакет,состоящий из фланцев 19 и 20 шпилек21, прокладок 22 и...

Номер патента: 1043226

Опубликовано: 23.09.1983

Авторы: Мурашев, Соколов, Щербак

МПК: E01C 23/09

Метки: орган, покрытиях, рабочий, цементно-бетонных, швов

...фиг. 1 изображен рабочий орган, продольный разрез; на фиг. 2 - то же, видсбоку.Рабочий орган для очистки швов в цементно-бетонных покрытиях содержит скребки 1 и 2, закрепленные в держателях 3 и 4, в отверстиях которых расположена ось 5, при этом ось 5 и держатели 3 и 4 выполнены с направляющими шлицами, Держатели 3 и 4 разжаты пружиной 6, при этом их торцы 7 и 8 контактируют с кулачковыми полумуфтами 9 и 10, закрепленными на противоположных концах оси 5. Кулачковые полумуфты 9 и 10 закреплены неподвижно на раме 11. Держатель 4 шарнирно соединен с рычагом управления 12 рабочего органа.Рабочий орган для очистки швов работает следующим образом.При движении рабочего органа вдоль шва держатели 3 и 4 с закрепленными в них скребками 1 и 2...

Номер патента: 1114721

Опубликовано: 23.09.1984

Авторы: Ермоленко, Красников, Эпштейн

МПК: E01C 23/09

Метки: аэродромов, дорог, образования, покрытии, шероховатости

...впроцессе строительства и эксплуатации дорог и аэродромов чередуются виды работ, - сплошное фрезерованне, нарезка:борозд шероховатости, снятие шелушащегося бетона, исправление дефектов строительства и т.д.Цель изобретения - снижение трудоемкости монтажно-демонтажных работ в процессе эксплуатации машины. Цель достигается тем, что в мдшине для образования шероховатости на покрытии дорог и аэродромов ведомый вал гибкой передачи установлен в цапфах рамы с возможностью перемещения вдоль оси вала фрезы и соедннен с ним посредством резьбового соединения, в месте которого цапфы рамы фрезы выполнены со ступенчатым 40 разъемом вдоль оси ведомого вала гибкой передачи, причем крышка ступенчатого разьема расположена со стороны фрезы.На фиг. 1...

Номер патента: 1117359

Опубликовано: 07.10.1984

Авторы: Ермоленко, Красников, Эпштейн

МПК: E01C 23/09

Метки: аэродромов, дорог, образования, покрытии, шероховатости

...колодок со шпицами 50 по периферии и вставками и фланцев с дугообразными пазами и размещенными в них цилиндрическими пальцами, причем одни из фланцев закреплены на валу силовой установкицругие - 55 на валу гибкой передачи, а соединительные колодки расположены на пери . ферии обоих фланцев. 359 2На фиг. 1 изображена машина, вид сбоку; на фиг 2 - вид А на фиг. 1 (повернуто); на фиг. 3 " сечение Б-Б на фиг. 2; на фиг. 4 - сечение В-В на фиг. 3 ; на фиг. 5 - сечение Г-Г на фиг. 3Машина для образования шероховатости на покрытии аэродромов и дорог состоит из рамы 1 шасси, силовой установки 2 с редуктором 3 передней 4 и задней 5 балансирных тележек, дополнительной рамы 6, рамы 7, фрезы 8.Редуктор 3 закреплен на силовой установке 2 и...

Номер патента: 1145069

Опубликовано: 15.03.1985

Авторы: Красников, Ратнер, Сыромолотов, Шутман, Шухман

МПК: E01C 23/09

Метки: выравнивания, дорог, оснований, покрытий

...формы, шарнирно закрепленной к раме навески фрезы, гидро- цилиндры подъема заслонки с системой управления, имеющей трехпозиционный распределитель, редукционный клапан и напорный золотник 2 . 20Недостатком известных устройств явля ется невысокая степень ровности обрабо таиных оснований и покрытий,Целью изобретения является повышение степени ровности.Цель достигается тем, что в устройстве для выравнивания оснований и покрытий, содержащем базовое шасси с размещенной под ним фрезой и заслонкой дугообразной в сечении формы, шарнирно закрепленной к раме навески фрезы, гидро- цилиндры подъема заслонки с системой управления, имеющей трехпозиционный распределитель, редукционный клапан и напорный золотник, заслонка расположена над фрезой,...

Номер патента: 1276730

Опубликовано: 15.12.1986

Авторы: Красников, Салей, Сыромолотов, Ушакова, Эпштейн

МПК: E01C 23/09

Метки: нарезчик, швов

...с фр- зой 11, золотниковый раирслсли и 12 и задний Ведомый мост 13. 30 ЛОнК 0131 й рдс 3 рслслитсл 3) гидро,)ици)ми 14 )3 15 вязи Ги,)ц)омотОр)м 4, 3 1 и н и 5)ми 13) 1)обратных клдцдцом 18 и с)дком 11.Нарзгик рдбогаст сллм 0 Чх )брд 30 м.Нассс 6 в уцсивлевг 30,1, 3) 3) 3 цс Й ЖИЛКОТИ В ЗОЛОТИЬи: с 331) 33330 и 3 ц рс)сцрлсл цтсль 12. Вто) , к 31 ,);)с 31 рслс. лителЯ сВЯздцд Ги,3 рог 1 Н)и 5) )1)331 1,) Г)3,1, - ромотором 4 привода хс).331. 13)и нкюцснцц рукоят 1 и ВторОЙ секции рдсцр.1 лтл 5 р 31.60 ч 351 ждк 0 ть НГ)ИВОлиг 130 ВР(33 НиГ 3,3. ромотор 4, к 010 рыЙ цсрсз 13333)к) цр,1331 8 цривс)лит передний Влу)ций )30) ". Н;рз ик ца чи 13 т дви жсц цс, . и) 3 33 ттВУ 0133. транспортному иеремщс ци;О.В это время рукоятка сскнц р,)3,и-...

Номер патента: 1276731

Опубликовано: 15.12.1986

Авторы: Костюшко, Красников, Норкин, Ушакова, Эпштейн

МПК: E01C 23/09

Метки: нарезчик, швов

...в затвердевшем цементооетонном покрытии.Цель пзобртгл)ия - иовы)ш ние эксплуатационной надежности.На фиг.1 изображен нарезчик швов, об)ций вид; на фиг.2 = ведущий мост; па фиг.З -- то же, разрез; )га фиг.4сечение АА на фиг.З.На общей раме 1 установлен силовой агрегат 2, рабочий орган 3, ведомый мос) 1 и ведущий управляемый мост 5. Рукоять 6 посредством оси 7 соединена с втулкой 8, неподвижно устаповленной на оси-вилке 9. Тяга О втулкой 1 при помоши пальца 2 соединена с рукоятью 6, а ось 13 соединены с тягой 10 и разме)цна в пазах оси-вилки 9. Ось 13 соединена с фланцем 14, установ. ленным на осн-вилке подвижно в осевом направлении. Фланец 4 с коническими штифтами 15 и 16 взаимодействует с крышкой 7 втулки 8 и пружиной 9. На крышке 6...

Номер патента: 1293265

Опубликовано: 28.02.1987

Авторы: Епишин, Малков, Меньшов, Павлов, Шварцер

МПК: E01C 23/08, E01C 23/09

Метки: бетона, фрезерования

...5 10 15 20 25 30 35 40 45 50 55 Тяга 27 кинематически связана с рулевым управлением 6 через тягу 28. Кроме того, на передней бал ансирной тележке смонтирован силовой цилиндр 29, Гильза цилиндра 29 шарнирно закреплена на раме 16, а его шток шарнирно закреплен на вилке 19. Силовой цилиндр 29 может быть установлен на любой из балансирных секций 14 и 15.Устройство для синхронного поворота колес может быть выполнено в виде двух силовых цилиндров 30 (фиг. 4 и 5), каждыи из которых установлен на одной из балансирных секций 14 и 15.Силовые цилиндры 30 смонтированы аналогично цилиндру 29 и гидравлически последовательно связаны между собой и с гидроприводом (не показан), при этом продольная тяга 27 отсутствует.Фрезеровщик бетона работает...
