Номер патента: 1700478

Опубликовано: 23.12.1991

Авторы: Вашев, Стефани, Татаркина, Штеренгарц

МПК: G01N 33/68

Метки: возраста, детей, инфекций, кишечных, прогнозирования, раннего, течения

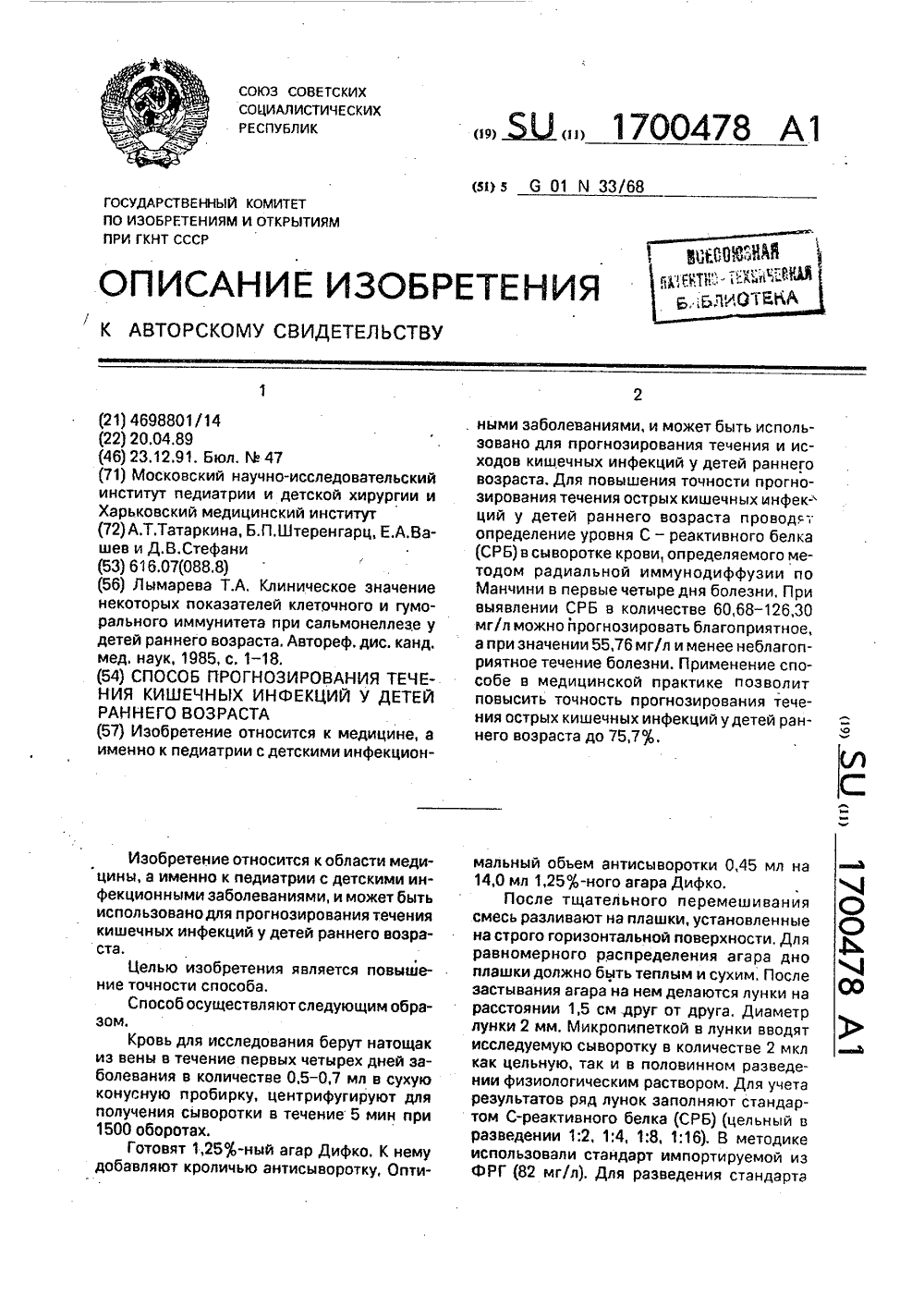

...(диета, оральная регидратация, антибэктериальные препараты, ферменты, симптоматические препараты) состояние 5 10 15 20 25 30 35 40 45 ребенка оставалось среднетяжелым, сохранялась температурная реакция, однако прекратилась рвота, появился аппетит. С восьмого дня пребывания состояние ребенка вновь ухудшилось: появилась повторная рвота, усилилось беспокойство, участился стул до 20 - 22 раз с большим количеством слизи и прожилками крови, В дальнейшем ребенок продолжал лихорадить, нормализация температуры отмечена с 22 дня, нормализация стула с 28 дня. В контрольных бакисследованиях ребенок продолжал выделять сальмонеллы Вирхова. Выписан домой на 35 день болезни.П р и м е р 2. Ю. 5 мес., поступила в клинику на 2 день болезни с жалобами...

Номер патента: 1354050

Опубликовано: 23.11.1987

Авторы: Белицкий, Вашев, Крамаренко

МПК: G01M 17/06

Метки: колес, оптимального, средства, схождения, транспортного, угла, управляемых

...а при нажатии 45на выключатели пружины сжимаются иконтакты выключателей замыкаются.Управляемое колесо 16 установлено наопорной площадке 4,Способ определения оптимальногоугла схождения управляемых колестранспортного средства осуществляетсяследующим образом.При проезде исследуемого управляемого колеса 16 с установленным угломсхождения по опорной площадке 4 вмомент вхождения фиксированной точкипротектора шины колеса 6 в контактс контактной рейкой 6 замыкаются кон 113540Изобретение относится к транспортному машиностроению и может быть исходном состоянии также разомкнуты.После прохода определенного участка длины пятна контакта направление действия боковой силы изменится на противоположное, При этом контакты выключателя 10 разомкнутся, а...

Номер патента: 1332179

Опубликовано: 23.08.1987

Авторы: Вашев, Гернер, Зарецкий, Климпуш, Рубцов

МПК: G01M 17/06

Метки: колес, средства, стенд, транспортного, углов, управляемых, установки

...5 В стенда. Эти силы стремятся переместить вдоль оси измерительные барабаны 4, Возможность перемещения обеспечивается специальной; конструкцией под 9 2шипников 5. 11 еремещение барабановвоспринимается упругими элементами 6датчиков 7 усилий, выходные сигналыкоторых усредняются во времени интеграторами 8 и 9, Выходные сигналы датчиков 7 усилий, пропорциональные усредненной боковой силе, поступают навход сумматора 11, который выполняет операцию вычитания с учетом знаков Р и Р, т,е. +,6 Р=(+Р )-(1 Рп),Эта величина индицируется стрелочнымуказателем 22, на шкале которого симметрично относительно нуля отмеченсектор, в который оператор при диагностировании должен.с помощью поворотов руля установить и выдерживать втаком положении...

Номер патента: 1240675

Опубликовано: 30.06.1986

Авторы: Белицкий, Вашев, Клейнер

МПК: B62D 15/00

Метки: движения, изменения, колесного, направления, средства, транспортного

...елам изобрет сква, Ж - 35,Патент, г.ль В. Иорес оваКорректор М. МПодписноемитета СССРоткрытийая наб., д. 4/5ул. Проектная, 4 Редактор Л. ВеселовскаяЗаказ 3447/ 6 симишин ВНИИПИ по 113035, М Филиал ПППного коний иРаушскУжгород 1Изобретение относится к машиностроению и может быть использовано при изготовлении транспортных колесных машин.Цель изобретения - снижение износа протектора колес и уменьшение сопротивления качению путем уменьшения касательных напряжений в зоне контакта колеса с дорогой,На фиг. 1 транспортная тележка, изменение направления движения которой осуществляется предложенным способом; на фиг. 2 - положение колеса в момент поворота.Колесо 1, катящееся по дорожному полотну 2, вращается на цапфе 3, которая шарнирно...

Номер патента: 1199885

Опубликовано: 23.12.1985

Авторы: Вашев, Пенцарский, Радовский, Радченко, Сливинский, Фарбер

МПК: E02F 9/02

Метки: тележка, ходовая

...1 при помощи оси 5, установленной в горизонтальном пазу 6 балансира. На балансире 4 укреплены оси 7"Й 8,колес 9 и 10. Балансир 4,связан с рамой 1 через ось 11, проходящую через серьгу 3 и проушину 12 горизонтального силового цилиндра 13, и ось .14, проходящую через серьгу 15 и проушину 16. Кроме того, балансир 4 связан с рамой 1 также через ось 17, проходящую через серьгу 18 и проушину 19 вертикального силового цилиндра 20, установленного с возможностью перемещения вдоль рамы 1 на шарнирах 21.Тележка работает следующим образом.Когда транспортное средство не движется, балансир 4 с помощью силовых цилиндров 20 и 13 переводится в крайнее правое положение. При этом расстояния по горизонтали от точек касания колес 9 и 10 с поверхностью...

Номер патента: 922573

Опубликовано: 23.04.1982

Авторы: Белицкий, Вашев

МПК: G01M 17/06

Метки: колес, оптимального, средств, схождения, транспортных, угла, управляемых, установки

...3 9 вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - блок-схема измерительной системы; на фиг. 4 - распределение боковой силы Р в поперечных сечениях пятна контакта по его длине 1, обусловленной схождением; на фиг. 5 - распределение боковой силы в поперечных сечениях пятна контакта по его длине, обусловленной разваЛом и схождением; на фиг. 6 - распределение радиальной силы О. в поперечных сечениях пятна контакта по его длине; на фиг. 7 - распределение отношения в- боковой8силы к радиальной в поперечных сечениях пятна контакта по его длине.В опорную поверхность 1 с установленным на ней управляемым колесом 2 вмонтирована узкая измерительная рейка 3, имеющая возможность бокового перемещения по направляющим 4, Измерительная...

Номер патента: 901884

Опубликовано: 30.01.1982

Авторы: Белицкий, Вашев

МПК: G01M 17/06

Метки: диагностирования, колес, средств, транспортных, углов, управляемых, установки

...и поперечном направлениях и поворачиваться вокруг вертикальной оси. В нижней части площадок 3 закреплен самописец 4, контактирующий с пластиной 5, на которой нанесена диаграммная бумага. Управляемые колеса 6 усф тановлены на опорные площадки 3 и контактируют с приводным роликом 7, 10 кинематически соединенным посредством гибкого вала с электродвигателем 8.При вращении управляемого колеса 6, установленного только с развалом 15 (без схождения), центр С опорной площадки 3, совпадающий с начальной точкой, описывает траекторию, представляющую собой окружность 9 с центром кривизны в точке О . При враще- ,20 нии управляемого колеса 6, установ/ленного только со схождением (без развала),центр С -опорной площадки перемещается по прямой СО. При...

Номер патента: 840697

Опубликовано: 23.06.1981

Авторы: Бараниский, Вашев

МПК: G01M 17/007

Метки: диагностирования, состояния, средств, стенд, техничес-кого, транспортных

...фиг.1 изображен предлагаемыйстенд, вид сверху; на фиг.2 - разрез А-А на фиг,1,На основании 1 установлены беговыеЗО барабаны 2, кинематически соединен 840697ные с приводными электродвигателями 3, предназначенные для установки передних колес 4 транспортного средства 5. Задние колеса 6 установлены на подвижные площадки, каждая из которых выполнена в виде заполненного жидкостью замкнутого элас 5 тичного элемента 7, разделенного краном 8 на две полости 9 и 10, Полость 9 через заполнительный кран 11 сообщена с гидравлическим компенсатором 12. На основании 1 установлен также гидроцилиндр 13, полости 14 и 15 которого сообщены соответственно с полостями 9 и 10 эластичного элемента 7. Шнек 16 поршня 17 соединен с одной стороны с датчиком...

Номер патента: 823947

Опубликовано: 23.04.1981

Авторы: Белицкий, Вашев

МПК: G01M 17/06

Метки: колес, оптимальногосхождения, средства, стенд, транспорт-ного, управляемых

...не означает отсутствие боковых сил в пятне контакта, а означает лишь то, что боковые силы одного направления, действующие на определенной части пятна контакта, равны боковым силам другого направления, действующим в другой части пятна контакта. Однако качение управляемого колеса с таким углом схождения не будет сопровождаться минимальным износом шин.Цель изобретения - повышение точности определения оптимального схождения.Эта цель достигается тем, что стенд снабжен дополнительными опорными изолирующими роликами, установленными на основа нии параллельно друг другу по всей длине пятна контакта с управляемым колесом, дополнительными датчиками силы, связанными с упомянутыми роликами, а также сумматором, входы которого соединены с датчиками...

Номер патента: 750317

Опубликовано: 23.07.1980

Авторы: Белицкий, Вашев

МПК: G01M 17/06

Метки: диагностирования, колес, косвенным, параметрам, развала, средства, транспортного, управляемых

...оценивают развал колеса.25Иэвестен также способ диагностирования развала управляемых колестранспортного средства по косвеннымпараметрам путем измерения боковойсилы, действующей на колесо, обусловленной развалом 2При диагностиронании развала поэтому способу управляемое колесоустанавливают на беговые ролики, кинематически соединенные с реверсивным электродвигателем, При вращении З 5бегоных роликов в прямом направлении измеряют боковую силу, действующую на беговые ролики и обусловленную совместным действием развала исхождения. Далее изменяют направление вращения беговых роликов на противоположное и снова измеряют боковую силу. По результатам двух замерон с использованием известных формул определяют боковую силу, обусловленную развалом, по...

Номер патента: 687356

Опубликовано: 25.09.1979

Авторы: Бараниский, Вашев, Иванов, Лагонский, Макаров, Мачинский, Платковский

МПК: G01L 17/00

Метки: давления, диагностирования, колесных, пневматических, средств, транспортных, шинах

...сумме продольных размеровпятна контакта шины с опорной поверлностью в различных сечениях,Выходной сигнал с сумматора 16умножается посредством масштабного преобразователя 18 на коэффициент, пропорциональный расстоянию между двумя дисками. Полученное произведение пропорционально площади контакта шины с опорной поверхностью и регистрируется показываюшим прибором 17. формула изобретения 1. Устройство для диагностирования давления в пневматических шинах колесных транспортных средств, содержашее опорную поверхность с рядом параллельных прорезей, измерительный элемент, выполненный в виде соосно расположенных дисков, установленных в прорезях опорной поверхности, и регистрирующую аппаратуру, о т л и ч а ю щ е е с я тем, что, с целью повышения...

Номер патента: 670845

Опубликовано: 30.06.1979

Авторы: Белицкий, Вашев

МПК: G01M 17/06

Метки: диагностирования, колес, средства, транспортного, углов, управляемых, установки

...Техред А. Камышникова Корректор И. Симкина Заказ 458/835 Изд.379 Тираж 1089 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 7 К, Раушская наб., д. 4/5Тип. Харьк. фил. пред, Патент Для осуществления способа управляемые колеса транспортного средства устанавливаются на беговые барабаны, кинематически соединенные с реверсивным приводом. Беговые барабаны устанавливаются на фундаменте с возможностью осевого перемещения под действием боковых сил, регистрп уемого измерительным прибором, Пг вращении беговых барабанов в прямом направлении с помощью рулевого управления поворачивают управляемые колеса в горизонтальной плоскости в такое положение, при котором боковая сила Р,"-" га левом управляемом...

Номер патента: 469623

Опубликовано: 05.05.1975

Авторы: Бараниский, Вашев, Мачинский, Рабинович

МПК: B60C 23/00

Метки: внутреннего, давления, диагностирования, пневматических, средств, транспортных, шинах

...опорную плоскость 1 5 с рядом параллельных прорезей 2, в которыхрасположен измерительный элемент, выполненный в виде измерительных дисков 3, закрепленных на осп 4, вращающейся свободно в подшипниках 5 тележки 6, опорные ролики 7 10 которой перемещаются в направляющих 8.Подвижная часть устройства соединяется при помощи тяги 9 с механическим или ручным приводом.Ось измерительного элемента соединена с 15 фрикционным тормозом 10 и с фотоэлектрическим импульсным датчиком угла поворота, выполненным в виде подключенного к счетчику импульсов /си/ 11 фотоэлемента 12, напротив которого установлена лампочка 13, а между 20 ними расположен диск 14 с прорезями.После установки пневматического колеса наопорной плите 2 приводное устройство...

Номер патента: 233890

Опубликовано: 01.01.1969

Авторы: Вашев, Государственный, Жураховский, Зайцев, Липка, Мачинский, Соколов

МПК: B29C 65/54, B29C 73/02

Метки: расслоенных, резиновыхизделий, ремонта

...7 и 8 соединены трубопроводом 10 через ресивер 11, газовый редуктор 12 и кран 18 с воздушной магистралью, Ресивер 11 соединен с трубопроводом 8 через трубопровод 14 с подогревателем воздуха 15. Игла 2 сообщается со сборной емкостью 16. Работа устройства осуществляется следующим образом.В расслоенный участок покрышки вводят игл 1, при этом давлением воздуха увеличивается объем полости расслоения. С противоположной стороны вводят иглу 2, через которую воздух из полости расслоения выходит в атмосферу, Давление в полости расслоения регулируют изменением проходного сечения иглы 1. Полость расслоения продувают воздухом до полного удаления пыли, что определяется по чистоте воздуха, выходящего через иглу 2. Прп открывании крана б бензин из...
