H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 1104677

Опубликовано: 23.07.1984

Авторы: Козленко, Рубанский, Чугаева

МПК: H04L 7/04

Метки: поиска, последовательностей, псевдослучайных«

...представлена структур -ная электрическая схема устройства.Устройство поиска псевдослучайных .последовательностей содержит перемножитель 1, генератор 2 ПСП, генератор 3 тактовых импульсов, решающийблок 4, сумматор 5, запоминающий блокб, регистр 7 состояния генератора ПСП,ключ 8, коммутатор 9, блок 10 управления и буферный регистр 11,Устройство поиска ПСП работаетследующим образом.В исходном режиме работы тактыс первого выхода генератора 3 черезкоммутатор 9 поступают на генератор 2 ПСП, обеспечивая формированиеопорной ПСП, Частота этих тактовй выбирается такой, чтобы длительность периода опорной ПСП Тбыпабы равна (или меньше в целое числораз) длительности одного элементавходной ПСП, т.е. в режиме поиска генератор 2 ПСП работает в...

Номер патента: 1104678

Опубликовано: 23.07.1984

Авторы: Бураковский, Квачев

МПК: H04L 7/04

Метки: взаимно, канальными, многоканальных, модуляцией, ортогональными, связи, сигналами, синхронизации, систем, фазоразностной

...величины разности амплитуд подключены к информационному входу блока определения знака коррекции, а также последовательно соединенные выпрямитель огибающей группового сигнала и накопитель - интегратор, при этом вход выпрямителя огибающей группового сигнала соединен с объединенным входом канальных фильтров, а выход накопителя - интегратора подключен к опорному входу блока определения знака коррекции, введены последовательно соединенные определитель модуля - вектора проекций каждого частотного подканала, блок выделения переменной составляющей, выпрямители огибающей парциальных каналов, интегратор, компаратор, первый ключ и делитель частоты, а также второй ключ, первый вход которого подключен к выходу компаратора, второй вход подключен к...

Номер патента: 1104679

Опубликовано: 23.07.1984

Автор: Марьяновский

МПК: H04L 7/08

Метки: аппаратуры, дискретной, информации, передачи, фазирования, циклового

...выход ко-,торого подсоединен к информационномувходу регистра, второй вход распределителя объединен с входом сбросарешающего блока и является первымтактовым входом устройства цикповогофазирования аппаратуры передачи дискретной информации, вторым тактовымвходом которого являются объединенныетактовые входы блока управления, регистра и оперативного запоминающегоблока, а управляющий вход блокауправления, информационный вход оперативного запоминающего блока, а также объединенные входы записи/считывания коммутатора и оперативного запоминающего блока являются соответственно управляющим входом, информационным входом и входом записи/счи-.тывания устройства циклового фазирования аппаратуры передачи дискретнойинформации.Распределитель содержит...

Номер патента: 1104680

Опубликовано: 23.07.1984

Авторы: Бондаренко, Журавлев

МПК: H04L 27/22

Метки: двух, приема, псевдослучайных«, сигналов, фазоманипулированных

...первый и второй видеочастотные согласованные фильтры (ВСФ) каждый из которых выполнен в виделинии задержки, к отводам которой параллельно подключены первая и вторая матрицы весовых коэффициентов, выходы которых соответствующие положительным и отрицательным коэффициентам, соединены с первым и вторым выходами ВСФ через первый и второй дифференциальные усилители соответственно, а также последовательно соединенные стробируемый сумматор, другой вход которого является входом синхронизации, и выходной пороговый. элемент, между выходами первого ВСФ и стробируемым суюатором включен первый перемножитель, а между выходами второго ВСФ и стробируемым сумматором включен второй перемножитель, причем первая матрица весовых коэффициентов каждого ВСФ...

Номер патента: 1104681

Опубликовано: 23.07.1984

Авторы: Арзуманян, Кузьменко, Назарова, Райхлин

МПК: H04L 27/14

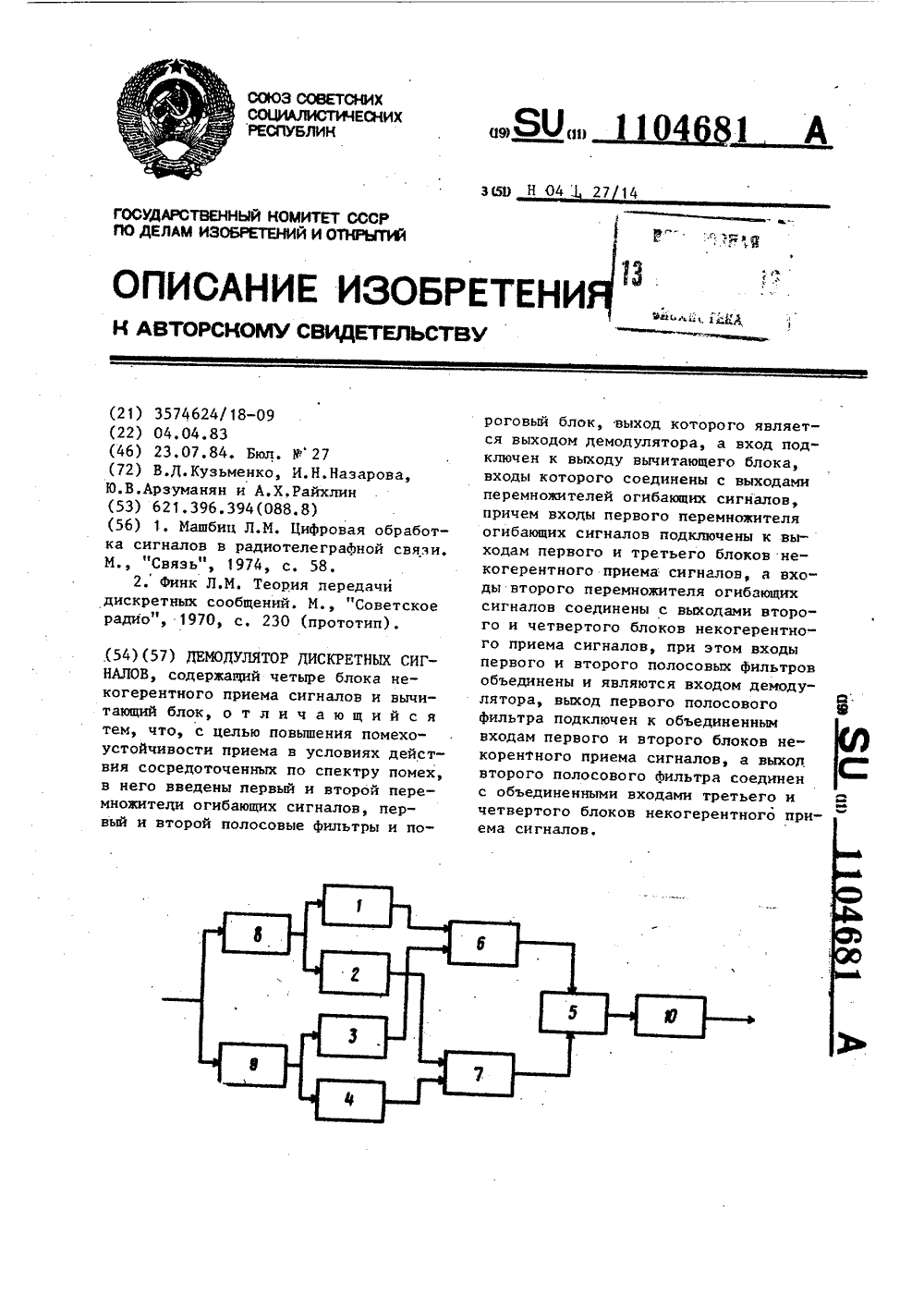

Метки: демодулятор, дискретных, сигналов

...которого соединены свыходами перемножителей огибающихсигналов, причем входы первого перемножителя огибающих сигналов подключены к,выходам первого и третьегоблоков некогерентного приема сигналов,а входы второго перемножителя огибающих сигналов соединены с выходамивторого и чевтертого блоков некогерентного приема сигналов, при этомвходы первого и второго полосовыхфильтров объединены и являются входомдемодулятора, вьиод первого полосового фильтра подключен к объединенньпчвходам первого и второго блоков некогерентного приема сигналов, а выход второго полосового фильтра соединен с объединенными входами третьего и четвертого блоков некогерентногоприема сигналов,Введение новых блоков и связейпозволило осуществить обнаружениесигнала на фоне...

Номер патента: 1104682

Опубликовано: 23.07.1984

Авторы: Галилов, Зубков, Кириченко

МПК: H04L 27/18

Метки: манипуляцией, многоканальное, передачи, приема, сигналов, фазовой

...вход которого является входом устройства, выход соединен с входом канала связи, на приемной стороне - в каждом информационном канале первый фильтр, вход которого подключен к выходу канала связи, выход соединен непосредственно с первым входом фазового детектора и через второй фильтр - с вторым входом фазового детектора, на передающей стороне в каждом информационном канале введены инвертор и блок управления, выход блока управления соединен с первым входом инвертора, выход которого соединен с вторым входом манипулятора фазы, входы блоков управления и . вторые входы инверторов информационных каналов объединены и подключены к выходу Формирователя гармоник, на приемной стороне в каждом информационном канале введены блок управления и инвертор,...

Номер патента: 1104683

Опубликовано: 23.07.1984

Автор: Хоменок

МПК: H04L 27/233

Метки: восстановления, когерентного, опорного, сигнала

...в спектре произведения копий, сдвинутых на полтакта, соответственно синфаэной и квадратурной составляющей информа ционной последовательности Р Я ) Р(С - Иг) иЦ (а- еП), находятся в противофазе, а также полагая, что энергетика обеих составляющих гармоники тактовой частоты одинакова, получаем, что полезная составляющая сигнала на выходе ФНЧ 6 определяется выражением,сМВ 1, ,.(Л, г-г, ,М 0115Биения, возникающие между несущим колебанием фазоманипулированного сигнала на тактовой частоте и гармоники тактовой частоты спектра сигнала, определяемого суммой произведений двух копий, сдвинутых друг относительно друга на полтакта, соответственно синфазной и квадратурной составляющих информационной последовательности, формируют дискриминационную...

Номер патента: 1104684

Опубликовано: 23.07.1984

Авторы: Биневич, Клейбанов, Логунова, Седов, Цирельсон

МПК: H04L 27/22

Метки: дискретной, информации, приемник

...входы которых соединены с выходом блока преобразования управляющего сигнала во временной сдвиг, а выходы исполнительных блоков подключены к входам блока памяти сигналов, вьмод которого соединен с первым входом умножителя, второй вход и вьмод которого соединены соответственно с выходом блока памяти коэффициентов, к входу которого подключен выход блока регулирования, и с входом сумматора-накопителя, вьмод которого подключен к входу блока эталонов и ошибок, выход которого соединен с первым входом блока регулирования, квторому входу которого подключен выход блока памяти коэффициентов, приэтом входы демодуляторов объединены,введены последовательно соединенныеблок весовых коэффициентов и сумматор, выход которого подключен к вхо,ду блока...

Номер патента: 1106026

Опубликовано: 30.07.1984

Авторы: Даниэлян, Супер

МПК: H04L 1/00

Метки: демодулятора, индикации, когерентного, сигналов, синхронизма, фазоманипулированных

...двух полупериодных выпрямителей, входы которых соединены с выходами соответственно первого и второго согласованных фильтров, а выход блока выборки и запоминания подключен к 55входу фильтра нижних частот, причем входы первого и второго согласованных фильтров являются сигнальными 026 1входами устройства, тактовым входомкоторого является вход формирователя импульсов.На фиг. 1 изображена структурнаяэлектрическая схема предложенногоустройства; на фиг. 2 - временныедиаграммы.Предложенное устройство для индикации синхронизма когерентного демодулятора фазоманипулированных сигналов содержит первый и второй согласованные фильтры 1 и 2, первый,второй и третий двухполупериодныевыпрямители 3, 4 и 5, вычитающийблок 6, блок 7 выборки и...

Номер патента: 1107311

Опубликовано: 07.08.1984

Авторы: Бабич, Лезин, Федяев

МПК: H04L 5/00

Метки: двухканальной, манипуляцией, связи, фазочастотной

...38 импульсов и второй преобразователь 39 импульсов. Декодер 26 содержит первый выделитель 40 импульсов, первый дифференциатор 41, второй вьделитель 42 импульсов, третий вьделитель 43 импульсов, второй дифференциатор 44, четвертый вьделитель 45 импульсов, триггер 46, первый преобразователь 47 и второй преобразователь 48 импульсов.Устройство работает следующим образом.Последовательность положительных и отрицательных импульсов с выхода источника сообщения первого кана.ла поступает на первые входы первых ключей 3,4 (фиг, За) . Импульсы постоянного тока с выхода источника 2 сообщений второго канала (фиг. ЗХ) подаются на второй вход первого ключа 3 непосредственно, а на второй вход первого ключа 4 через инвертор 5. Первый ключ 3...

Номер патента: 1107312

Опубликовано: 07.08.1984

Авторы: Даниэлян, Щедров, Ярошевский

МПК: H04L 7/02

Метки: синхронизации

...следующим об разом.В режиме вхождения в синхрониэмнапряжение на выходе индикатора 3синхронизма равно нулю (синхрониэмотсутствует) . Это напряжение подается на вход управления длительностьюформирователя 5 строб-импульсов, устанавливая на его выходе постоянное напряжение, которое держит блок 1 страбиравания все время открытым. Такимобразом, в режиме вхождения в синхроннэм блок 2 ИФАЛЧ работает, как обыч 1 ные системы ИФАПЧ (ФАПЧ),После захвата по частоте напряжение на выходе индикатора 3 синхронизма начинает расти с постояннойвремени, определяемой процессом захвата по фазе в блоке 2 ИФАЛЧ и постоянной времени индикатора 3 синхранизма. Пс мере роста этого напряжения длительность строб-импульсов формирователя 5 строб-импульсов...

Номер патента: 1107313

Опубликовано: 07.08.1984

Автор: Лец

МПК: H04L 7/02

Метки: времени, коррекции, сигналов, формирования, шкалы

...данного устройства формированиясигналов коррекции шкалы времени сильно зависит от длительности импульсовгенератора опорной частоты, причемс увеличением длительности импульсовгенератора опорной частоты диапазонсужается,Цель изобретения - увеличение диапазона сигнала коррекции.Для достижения цели в устройствоформирования сигналов коррекции шкалывремени, содержащее последовательносоединенные генератор опорной частоты,фазозадающую цЕпь, коммутатор и формирователь эталонного сигнала, двецени, каждая из которых содержит последовательно соединенные первый триггер, первый элемент совпадения, второй триггер и второй элемент совпаде"ния, причем выходы вторых элементовсовпадения обеих цепей подключены соответственно к положителен. ому...

Номер патента: 1107314

Опубликовано: 07.08.1984

Авторы: Вяземский, Данилин

МПК: H04L 7/02

Метки: синхронизации

...элементИ 7, Формирователь 8 сигнала коррекции, блок 3 ФАПЧ содержит делитель9 частоты на два Фазовый детектор 10,генератор 11, управляемый напряжением, фильтр 12Устройство синхронизации работаетследующим образом.Фаэоманипулированный сигнал (фиг, 23) поступает на вход формирователя 1 нулевых пересечений, выходные импульсы которого (фиг. 2 Ы воздействуют на счетный вход первого делителя 2 частоты на два и установочные входы делителя 5 частоты на О/2, и второго делителя 6 частоты на два. На счетный вход делителя 5 частоты на два йоступает с дополнительного выхода блока 3 ФАПЧ сигнал частотной в о раз превышающий частоту импульсов, синхронизации. Сигналы делителя 5 частоты на /2 (фиг, 2 г) и второго делителя 6 частоты на два (фиг. 2 д)...

Номер патента: 1107315

Опубликовано: 07.08.1984

Авторы: Горшков, Комаров, Мусулманкулова, Никифорова, Савватеев

МПК: H04L 7/02

Метки: синхронизации, тактовой

...более вероятно продолжительное 15 пребывание системы в состоянии "ложного синхронизма". Оказаться в этом состоянии система может при вхождений в связь (увеличивается время вхождения в связь) или при перерывах в ка налах связи (увеличивается время пере рывов передачи).Цель изобретения - повышение точности синхронизации.25Для достижения поставленной цели в устройство тактовой синхронизации, содержащее последовательно соединенные генератор тактовых импульсов, блок управления делитель частоты и дешифЪ30 рато, первый выход которого подсоединен к первым входам первого и второго интеграторов, вторые входы которых подключены к выходам первого и второго перемножителей соответственно, первые входы которых объединены и 35 являютея информационным...

Номер патента: 1107316

Опубликовано: 07.08.1984

Авторы: Бураковский, Мычкин, Патлах, Скляр

МПК: H04L 7/04

Метки: многоканальных, связи, синхронизации, систем

...соединенные накопитель и блок сравненияподсоединен к первым входам блокаопределения знака коррекции и дополнительного блока определения знакакоррекции, введены последовательносоединенные управляемый усилительи усреднитель, выход которого подсоединен к вторым входам блока определения знака коррекции и дополнительного блока определения знака коррекции, выход третьего вычитателя подсоединен к первому входу управляемого усилителя, второй вход которого является входом сигнала кода амплитуды, выход второго блока определениямодуля подсоединен к второму входунакопителя, а выход второго канального фильтра подсоединен к второмувходу второго вычитателя,На фиг,1 представлена структурно- электрическая схема устройства синхронизации...

Номер патента: 1107317

Опубликовано: 07.08.1984

Автор: Болотин

МПК: H04L 7/08

Метки: синхронизации, цикловой

...во времени формированию первого же сигнала на выходе дешифратора 6.На тактовый вход делителя 18 частоты поступает последовательность тактовых импульсов (их период равен длительности принимаемых элементов сообщения), вследствие чего на выходе делителя 18 частоты Формируются тактовые импульсы с периодом следования, равным длительности цикла принимаемых элементов сообщения.На информационные входы первого анализатора 16 и блока 17 управления поступают импульсы, свидетельствующие об обнаружении в составе принимаемых сообщений комбинаций элементов, аналогичных фазирующим (т.е.маркерных комбинаций). При совпадении этих сигналов во времени с каждым из сигналов на выходе делителя 8 частоты сигнал на выходе первого анализатора 16 не...

Номер патента: 1107318

Опубликовано: 07.08.1984

Авторы: Данилов, Назаренко

МПК: H04L 15/28

Метки: автоматический, генератор, кода, морзе

...хранение на период формирования знака кодовых комбинаций счетчика 2 с переменным коэффи, циентом деления и программного счетчика 18 соответственно. Запись информации в первый 3 и второй 19 регистры памяти осуществляется импульсом записи (фиг.2 Н ), подаваемым с выхода первого элемента И 15. Сигнал с выхода первого регистра 3 памяти поступает в параглельном коде на распределитель 5, представляющий собой дешифратор. Распреде литель 5 имеет четыре входа и пятнадцать выходов. При появлении комбинации на входах распределителя 5 на одном из его выходов появляется сигнал, соответствующий уровню логической "1", на всех остальных - уровню логического 0", При ограничении коэффициента счета счетчика 2 с переменным коэффициентом деления...

Номер патента: 1107319

Опубликовано: 07.08.1984

Авторы: Горшков, Игнатьев, Селезнев, Сорин, Шнырин

МПК: H04L 25/49

Метки: сжатия, сигналов, телевизионных, цифровых

...передаваемого символа и вторым входом блока сравнения, причем выход блока установки опорного уровня соединен с входом сброса второго блока памяти, второй выход второго блока памяти соединен с вторым входом второго блока управления памятью, выход блока формирования предсказанного значения кода соединен с вторыми входами первого и второго блоков памяти, а второй вход - с вторымвыходом первого блока памяти.Введение второго блока управления, второго блока памяти, блока формирова ния предсказанного значения кода и соответствующих связей позволяет повысить четкость восстанавливаемых изображений за счет ускорения передачи резких перепадов телевизионных сигналов. Положительный эффект достигается тем, что в качест 1 ве предсказанного значения...

Номер патента: 1107320

Опубликовано: 07.08.1984

Авторы: Гришин, Давидович, Каралкин, Редозубов, Стишковский, Сударев

МПК: H03K 5/00, H04L 25/66

Метки: информации, потоков, согласования

...команд, блоки 7 памяти, блоки 8 коммутации. Датчик служебных команд содер. жит элемент ИЛИ 9, первый 10 и второй 11 формирователи сигналов. Блок памяти содержит первый 12, второй 13 и третий 14 триггеры.Блок коммутации содержит первый 15 и второй 16 элементы ИЛИ,первый 17 второй 18, третий 19, четвертый 20, пятый 21 и шестой 22 элементы И.Устройство работает следующим образом.Рассмотрим половину устройства, обеспечивающую регулирование потока информации в одном из направлений ее передачи.Информация, например, по прямому тракту передачи с информационного выхода аппаратуры передачи данных (не показана) в виде последовательнос ти импульсов через блок 2 асинхронно" го ввода и накопителя 3 поступает в блок 4 асинхронного вывода. По сиг...

Номер патента: 1107321

Опубликовано: 07.08.1984

Авторы: Иванченко, Марценицен, Панфилов, Флейта

МПК: H04L 27/10

Метки: передачи, сигналов, телеграфировани, тонального

...импульсов ипоследовательно соединенные интегратор и элемент ИЛИ, выход которогоподключен к входу первого формирователя импульсов, при этом выходчастотного детектора соединен свходом порогового блока, выходыкоторого через второй и третий фор"мирователи импульсов подключены ксоответствующим входам элемента ИЛИ,выход элемента И соединен с входоминтегратора. На фиг.1 представлена структурнаяэлектрическая схема передающейстороны предлагаемой системы передачина фиг,2 - схема приемной стороны;на фиг. 3 - эпюры напряжений, поясняющие работу предлагаемой системыпередачи,Система передачи сигналов тонального телеграфирования содержит напередающей стороне (фиг.1) тактовыйгенератор 1, фильтр 2, триггер 3,интегратор 4, ключ 5, частотный...

Номер патента: 1107322

Опубликовано: 07.08.1984

Авторы: Аношкин, Манцевич, Мещеряков, Резвецов, Рыжов

МПК: H04L 27/12

Метки: манипулятор, частотный

...с и д") с выходов задающих генераторов .1 и 2 поступают на смеситель 3 и через первый и второй переключатели7 и 8 фаз - на переключатель 6 частот. С выхода смесителя 3 колебание (фиг.20) разностной частоты Г =подается на удвоитель 4 частоты. В момент прохождения колебания разностной частоты дй через 0 на выходе удвоителя 4 частоты появляются импульсы (фиг.2 г) с частотой следования 2 йд. Эти импульсы поступают на вход синхронизатора 5 и на вход элемента 9 задержки, на выходе которого получают задержанную на половину периода следования последовательность импульсов (фиг.Ь) с частотой следования 2 Гд. Эти импульсы через элемент ИЛИ 10 поступают на первые входы первого и второго элеменТов И 11 и 12 (фиг.2 щ).С выхода синхронизатора 5...

Номер патента: 1107323

Опубликовано: 07.08.1984

Авторы: Ботов, Журавин, Семенов, Трошкин

МПК: H04L 27/14

Метки: дискретных, приема, сигналов

...и полосовой фильтр, вход которого является входом устройства, а выход подключен к входу детектора, причем выход порогового блока является выходом устройства, введены экстраполятор помехи, предсказатель погрешности экстраполяции, сумматор и сглаживающийфильтр, вход которого соединен свыходом детектора, а выход подключенк объединенным первым входам предсказателя погрешности экстраполяции,экстраполятора помехи и сумматора,второй вход которого соединен с выходом экстраполятора помехи, а выход подключен к первому входу порогового блока, второй вход пороговогоблока соединен с выходом предсказателя погрешности экстраполяции, авторые входы экстраполятора помехии предсказателя погрешности экстраполяции объединены и подключены...

Номер патента: 1107324

Опубликовано: 07.08.1984

Авторы: Бакулин, Бочанов

МПК: H04L 27/18

Метки: восстановления, двукратной, когерентного, манипуляции, опорного, сигнала, фазовой

...достаточной точностью прирасширении полосы рабочих частот, таккак содержит широкополосный фазовращатель на 90 , являющийся частотозависимым углом,Цель изобретения - повышениеточности при расширении полосы рабочих частот.Для достижения поставленной целив устройстве восстановления опорногокогерентного сигнала при двукратнойфазовой манипуляции, содержащемвходной усилитель-ограничитель, квыходу которого подключены первыйи второй каналы, каждый из которыхсостоит из последовательно соединенных синхронного детектора, канального усилителя-ограничителя иперемножителя, при этом к другомувходу синхронного детектора первогоканала подключен непосредственно узкополосный фильтр, а к другомувходу синхронного детектора второго канала узкополосный...

Номер патента: 1107325

Опубликовано: 07.08.1984

Авторы: Вишняков, Юртаев

МПК: H04L 27/22

Метки: демодулятор, дискретных, модуляцией, сигналов, фазоразностной

...в узком выходном динамическом диапазоне.Цель изобретения - расширение выходного динамического диапазона.Для достижения поставленной цели5 в демодулятор дискретных сигналов с фазоразностной модуляцией, содержащий два основных сумматора, выходы которых подключены к входам решающего блока, а в каждой ветви разнесения четыре перемножителя, причем входы первого и второго, а также третьего и четвертого перемножителей соединены вместе, дополнительный сумматор, генератор линейно изменяющегося напряжения, выход которого подключен к управляющим входам двух компараторов, выход одного из которых подключен к управляющим входам первого и третьего перемножителей, а выход другого - куправляющим входам второго и четвертого перемножителей, выходы...

Номер патента: 1107326

Опубликовано: 07.08.1984

Авторы: Зайкин, Покрасс

МПК: H04L 27/22

Метки: двоичных, демодуляции, сигналов

...блок 11 детекторов 11 ввторой блок 12 ключей 12 - 12 ц, второй блок 13 детекторов 13 -13 м, первый и второй параллельно-последовательные накапливающие регистры 14 и 15 соответственно, блок 16 сравнения.Устройство работает следующим образом.С выхода расщепителя 1 сигнал по каждой компоненте в виде отсчетов длительностью Т поступает на вход вычитающего блока 3, где в каждый момент времени Т, имеется М отсчетоГреакции канала на элементарнуюпосыпку, поступающих с блока 6. Т 5- длительность реакции канала наэлементарную посыпку). С выходовблока формирования двоичных комбинаций 7 на другие входы перемножителей 5 в течение тактового интервалаТ поочередно поступают 2 различных двоичных комбинаций длины М, изкоторых на основе отсчетов...

Номер патента: 1107327

Опубликовано: 07.08.1984

Авторы: Бондаренко, Журавлев

МПК: H04L 27/22

Метки: корреляционного, приема, псевдослучайных«, сигналов, фазоманипулированных

...9 обозначает операцию сложения по модулю 2; ИЕ - меандр полутактоной частоты Тогда соответствующие сигналыможно представить н ниле Б,-П,й)сов(М +у ) (2)при передаче символа "1" или н виде Б т) =Ц(с) сон Ь)См) =- ьП (с)Пц (т:) соа ( К+ч) при передаче символа О,где П (:), ЦД(е), П. И) 6 (-1 1)На нход первого неремножителя 1поступает опорный сигнал О,ц(1) спервого выхода генератора 8 псевдослучайной последовательности (фиг.24,За), а на информационный вход первогоперемножителя 1 поступает принима"емый сигнал 8 вх(с) (фиг. 26 или Зб).10 Результат перемножения (Фиг.2 н илиЗв) подается на первый вход коммутатора 2, на второй вход которогопоступает последовательность импуль"сов полутактовой частоты (фиг. 2 г,5 Зг) с выхода делителя 9 частоты...

Номер патента: 1107328

Опубликовано: 07.08.1984

Авторы: Косякин, Поставной, Тупицын

МПК: H04L 27/26

Метки: многочастотных, передачи, сигналов

...алгоритма (1) , для М=5 показано соответствие+состоянию счетчика 20 и состоянию выходов логического преобразователя 21.М)( Кг) еод М где 1- условный номер частотного элемента, занимающего-ю временную позицию в К-м сигнале оптимальной систеъ 1+м к.-:и- Р=+иСостояние выходов логического преобразователя1107328 Продолжение таблицы ЧислоимНомера триггеров пульсов 10 О 12 О 13 14 15 О 16 О О 17 19 20 Состояние триггеров счетчика О О О 1 О 1 О 1 О 1 О 1 О 1 О 1 1 О 1 О 1 О 1 О 1 О Диаграмма временной работы логического преобразователя 21 в зависимости от поступления тактовых импульсов Ч,на вход счетчика через45 блок 1 управления приведена нафиг.6где о,с 1 и Ьц, - ф - напряжение на первом, втором и М-ом выходе логического преобразователя 21...

Номер патента: 1108618

Опубликовано: 15.08.1984

Авторы: Пятошин, Тузиков, Шутиков

МПК: H03M 13/51, H04L 17/30

Метки: декодирования, кода, нелинейного

...и второй группой входов блока поразрядного сравнения, при этом выходы блока сравнения подключены к первым входам первого и второго блоков элементов И, причем инверсные входы дешифратора подключены к вторым входам первого блока элементов И, а прямые 10 выходы дешифратора подключены к вторым входам второго блока элементов И и к входам обнаружителя ошибок, прямой выход которого подключен к первому входу первого элемента И, а инверсный выход обнаружителя ошибок подключен к первым входам второго и третьего элементов И, выходы которых подключены к первому и второму входам элемента ИЛИ, к третьему входу которого подключен выход первого элемента И, к второму входу которого подключен выход второго порогового элемента, при этом выходы первого и...

Номер патента: 1109923

Опубликовано: 23.08.1984

Авторы: Ерохин, Михайлов, Морозов, Приказюк

МПК: H03M 13/51, H04L 12/26

Метки: ошибок, регистрации, связи, системах, цифровых

...либо с помощью оператора. При этом сигнал с его первого выхода через элемент ИЛИ-НЕ 2 сбрасывает счетчик-делитель 3 на и в исходное состояние, а сигнал с вто рого выхода блока 5 первоначального запуска сбрасывает счетчик 11 ошибок, и через второй элемент ИЛИ 20 элемент задержки 18 в исходное состояние, и через первый элемент ИЛИ 1355 устанавливает первый триггер 4 в состояние, при котором с его первого выхода снимается сигнал Сброс" на блок 1 вьщеления ошибок, вследствие чего последний устанавливается в исходное состояние, и на первый элемент И 10, разрешающий прохождение сигнала ошибок с выхода блока 1 выделения ошибок для сброса счетчика- делителя 3 на и. С второго выхода первого триггера 4 подается сигнал на второй вход первого...

Номер патента: 1109924

Опубликовано: 23.08.1984

Авторы: Маркарян, Чахоян

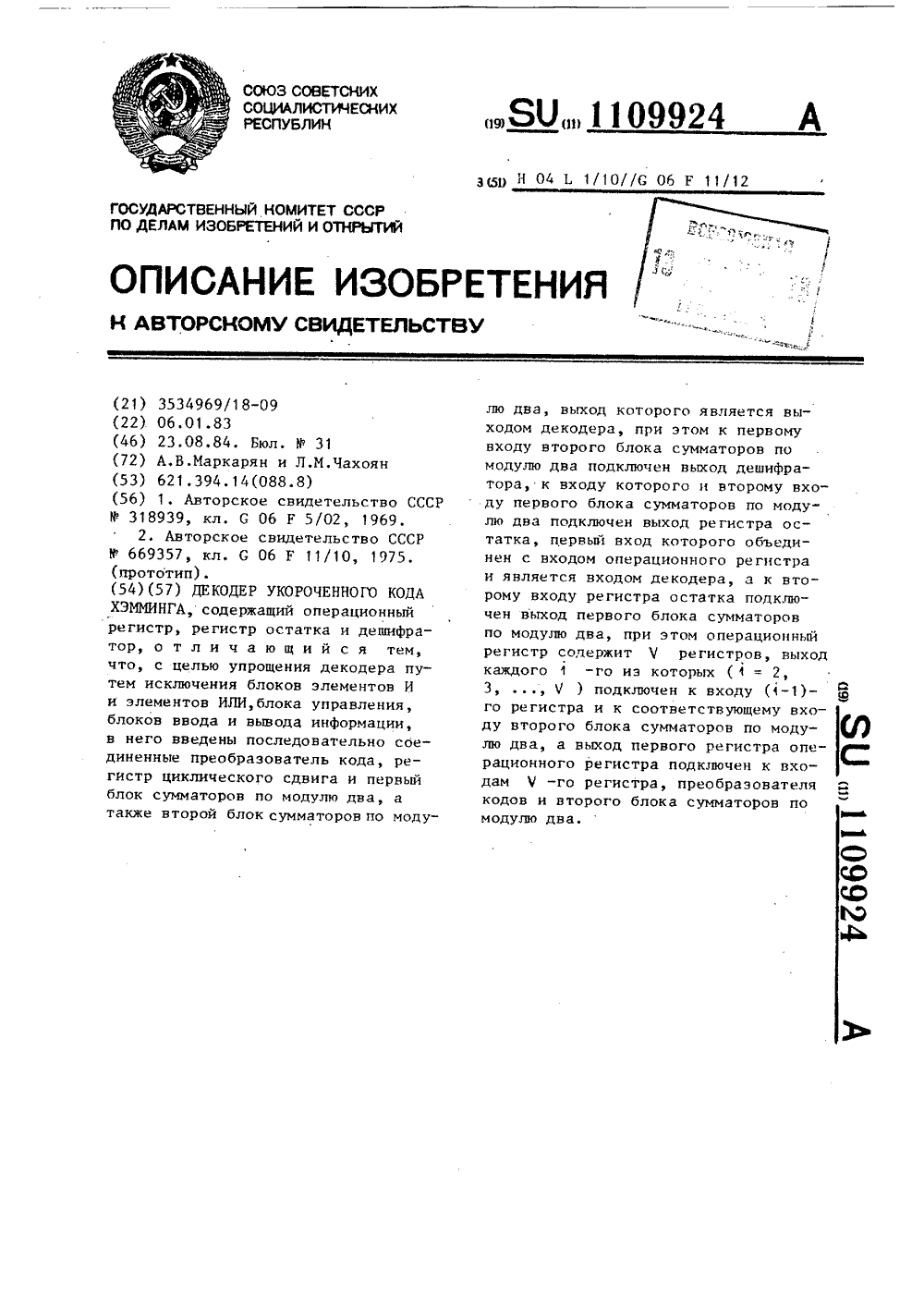

МПК: G06F 11/08, H03M 13/51, H04L 17/30 ...

Метки: декодер, кода, укороченного, хэмминга

...00000 11111 1010 01111 ааааа ю 1 Ю 1 м 1501.11100011000001111110101ьацаф а ю41010101111000110000011111ВГ 2 ая 111 0101 1111 0011 0000 а а а,а00001110101110 0ьауава 9 уколяетчодри этом проверочная матрица нного кода Хемминга представиде Н =ЭЬ 1. Ь Э - единичная матрица, а ся где3 11099 матрицы Ь , , Ь, составлены путем циклического сдвига строк матрицы Ьл.Декодер укороченного кода Хэмминга функционирует на основе следующих предпосылок.Согласно теории кодирования основной задачей при декодировании кода Хэмминга является вычисление поли- нома остатка (кода номера искаженного разряда) посредством выражения 10Б = (Сл С аар) Н, (1) где Б полином остатка,СлС - контрольные разряды кодового блока;азаз 1 - информационные разрядЫ, ЗаТ - знак...
