Лезин

Номер патента: 1738510

Опубликовано: 07.06.1992

Автор: Лезин

МПК: B23D 43/02

Метки: протяжка, шлицевая

...Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к металлообработке резанием и может быть использовано при протягивании шлицевых отверстий,Целью изобретения является повышение качества обрабатываемой поверхности и увеличение срока службы,протяжек,На фиг. 1 изображена предлагаемая протяжка, поперечный разрез; на фиг. 2 - сечение А-А на фиг, 1,В протяжке чистовые зубья 1 имеют перепад Як и заданий угол аг. Следующий за ними первый калибрующий зуб 2 имеет задний уголь и стружкоотделительные канавки 3.Если на чистовых зубьях, например, задний угол а = 2 О, а на калибрующих ак = 1 О, то после четырех-пяти переточек ширина зуба как калибрующего 2, так и чистового...

Номер патента: 1719645

Опубликовано: 15.03.1992

Авторы: Герцен, Лезин, Сакенов, Сыздыков

МПК: E21D 11/00, E21F 15/00

Метки: выработок, охраны, подготовительных

...очень трудоемкая и не механизирована, При этом контакт с кровлей пласта частичный. Возведение жесткой полосы не исключает повсеместные зазоры на всем протяжении, Опускание вышележащей толщи пород на величину зазора приводит к повышенной нагрузке на крепь выработки и к преждевременному ее выходу из эксплуатации. Поэтому основным направлением соеершенствования способа охраны выработок за очистным забоем является возведение охранной полосы из твердеющих.материалов при плотном соприкосновении по всей поверхности, При этом важно, чтобы контакт с кровлей произошел как можно раньше и сопротивление со стороны полосы, хотя бы и небольшое, кровля восприняла также на начальной стадии опускания и расслоения; Эффект достигается не там, где...

Номер патента: 1716146

Опубликовано: 28.02.1992

Авторы: Герцен, Лезин, Николаев, Сыздыков

МПК: E21D 11/00

Метки: выработок, крепления, подготовительных

...крепи,На чертеже показан общий вботки, закрепленной данным спомомент твердения материала в элемкостях.Способ осуществляется следуюазом. рСначала боковые стенки выработки полностью затягивают сетчатой затяжкой 1. В свободное пространство междурамой 2 . крепи и породным массивом 3 и на почвуукладывают рукава 4, наполненные внутри твердеющим составом, который смачивается водой. Затем вдольстойки крепи, которая служит направляющей, растягивают рукав 4 с условием, чтобы одним концом рукав 4 опирался о дно желоба рамы 2, а другим соприкасался со стенкой выработки 3. В меотносится к горному делу, плению подготовительных проведении, Цель изобретрудоемкости работ, Для енки затягивают сетчатой репное пространство укларазно рукава 4 с твердею-...

Номер патента: 1712118

Опубликовано: 15.02.1992

Авторы: Василькин, Котин, Крисанов, Лезин, Панков, Феофанов

МПК: B23P 6/00

Метки: восстановления, деталях, композиции, корпусных, нанесения, отверстий, полимерной, путем

...состава полимерной композиции не обеспечивает высокой фреттинг-коррозионной износостойкости и долговечности деталей при восстановлении.Цель изобретения - повышение фреттинг-коррозионной износостойкости и долговечности деталей при восстановлении гнезд под вкладыши коренных подшипников блоков цилиндров двигателей.Это достигается тем, что в способе восстановления гнезд под вкладыши коренных подшипников блоков цилиндров двигателей путем нанесения полимерной композиции, содержащей анаэробный герметик Анатерм - 6 В и наполнитель и формование ее оправкой, установленной на опоры, привязанные к заводским технологическим базам, в качестве наполнителя используют медный порошок при следующем соотношении компонентов, мас. ч.: анаэробный герметик...

Номер патента: 1693252

Опубликовано: 23.11.1991

Авторы: Герцен, Лезин, Николаев, Сыздыков

МПК: E21D 11/00

Метки: заполнения, зарамного, опалубка, пространства

...горной выработки, поперечный разрез; на Фиг. 3 - опалубка, продольный разрез.Опалубка для заполнения зарамного пространства состоит из фиксаторов 1, каждый из которых выполнен в виде плоского решетчатого полуэллипса 2, основание 3 которого с малой осью эллипса составляет угол 60, и изготавливается из металлического прутка, эластичных емкостей 4 с твердеющей смесью и эластичных баллонов 5 с ниппелями.Монтаж и работа опалубки осуществляется следующим образом,В зарамном пространстве между рамной крепыш 6 и стенкой выработки 7 размещают эластичные емкости 4 с твердеющей смесью, с обеих сторон от которых по всему периметру выработки устанавливают фиксаторы 1 с зазорами, в которых располагают эластичные баллоны 5 с...

Номер патента: 1679432

Опубликовано: 23.09.1991

Авторы: Ермеков, Козлов, Лезин, Ожерельев

МПК: G01V 1/053, G01V 1/52

Метки: волн, излучатель, скважинный

...в резьбовое отверстие 16 или подсоединяются байонетным устройством, излучатель размещается в заданном месте скважины и ударник 6 ориентируется в за 1679432данном направлении, Через досылочные штанги, осевую трубку 14 рабочая жидкость или воздух от насоса подается в цилиндр 13 и через отверстия 15 в деформируемую камеру 1, Под давлением рабочего тела поршень 9 перемещается и своим штоком поворачивает чеку 7. В результате чека 7 зацепляется за ударник б. При дальнейшем увеличении давления рабочего тела деформируемая камера расширяется настолько, что начинает выгибать пластинчатую пружину 3, Достигнув определенного изгиба, ударник 6 выходит иэ зацепления с чекой 7 и под действием упругой энергии изогнутой пластинчатой пружины 3...

Номер патента: 1672441

Опубликовано: 23.08.1991

Авторы: Бобровский, Ерема-Еременко, Лезин, Марчук, Тищишин

МПК: G06F 7/52

Метки: умножения

...опера.ции умножения и сдзи; )дено нормдльном виде или с цс нг)1т )если 1 ни 2 Г)осуществлялся вцрднсПри выполнзнии оп;ции умноженияустройство рдбодзтледсюцим образом,В исходном согтояи регистры 1, 2. 11,12 обнулены (на ф 1 г 1 ц ги сГзрссд и питания не показаны), По синалдм блока 7 (ндвыходах 16, 17, 13, 24 18) 1 ножимое Х черезблок 9 поворота код; принилается нд регистр множимого 1, мн )житель У через кслмутатор 10 принилается нд оегистр 30множителя 2 и из бло д 7 н счетчик 8 принимаегся число циклов улнсженияВ каждом цикле улножения Х на очереднь е р рдзрядсн нд упрднлясние входы поступают сигзалы гдк, кдк это 35показано нд ф 1 4 Число циклон углножения равно К ирВ первом ( - 1) цикле по сигналу навыходе 21 блока 7 нд умнсжителях...

Номер патента: 1594614

Опубликовано: 23.09.1990

Авторы: Волобуев, Зуев, Корнеева, Костяев, Лезин, Шур

МПК: G11C 29/00

Метки: запоминающее, информации, коррекцией, постоянное

...по 1-4 разрядам входа 10 больше значения кода в 13-16 разрядах информации, считанной из блока 3 1 Корректируются нсе ячейки выбранной 16-словной страницы блока 6 независимо от значения 13-16 разрядов информации, считанной из блока 3 определяемым как сумма значения ко"да 1"12 разрядов, считанная из блока 3 информации, и значения кода 1-4разрядов нхода 10, причем 1-8 разряды считанной иэ блока 3 информацииопределяют адрес 16-словной страницыкорректирующей информации, записанной в блоке 1, а 9-12 разряды определяют место размещения корректирующих ячеек на,данной странице. Таким образом, обеспечивается плотностьупаконки записываемой в блок 1 программируемой памяти корректирующейинФормации,Формула изобретения Постоянное запоминающее...

Номер патента: 1461963

Опубликовано: 28.02.1989

Авторы: Болгожин, Лезин, Николаев, Рахимжанов, Сыздыков

МПК: E21D 11/00

Метки: выработки, горной, крепления

...комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к горному делу и может быть использовано при креплении подготовительных выработок при их проведении.Цель изобретения - обеспечение5 направленной концентрации смеси в местах повышенного проявления горного давления путем обжатия баллона с закладочной смесью. 10На чертеже показана схема осуществления способа,Способ выполняют следующим образом.Боковые стенки выработки обтягивают рулонной затяжкой 1, а в зазоры(между рамами крепи и затяжкой укладывают друг на друга вдоль стойки крепи эластичные баллоны 2 с твердею. щей смесью, которые предварительно вымачивают в воде. По обе стороны эластичных баллонов 2 с оставлением некоторого свободного...

Номер патента: 1454973

Опубликовано: 30.01.1989

Авторы: Болгожин, Козлов, Лезин, Николаев, Рахимжанов

МПК: E21D 11/00

Метки: выработок, горных, охраны

...выработок угольных шахт.С целью повышения устойчивости выработок скважины бурят за приконтурную часть в ненарушенный породныймассив. В этой части устанавливаютжесткую штанговую крель из "слепых"штанг, которые закрепляют цементнымили полимерным составом по всей длине. Вприконтурной ненарушеннойчасти породного массива в горизонтальных сква -жинах устанавливают податливую штанговую крепь, 2 ил. Эли и закрепляют цементным или полимерным составом по всей длине увеличения их жесткости. Оставшуюся частьскважин занимают штангами 4 с конце 5 вым закреплением и с податливымиэлементами в устьях скважин. Первоначально горное давление в бокахвыработки распределяется согласноэпюрам 5 и 6, затем, когда прикон 0 турная часть массива...

Номер патента: 1421872

Опубликовано: 07.09.1988

Авторы: Болгожин, Лезин, Сыздыков, Шипов

МПК: E21D 21/00

Метки: крепь, штанговая

...20выполненньм в стержне 1, В среднейчасти последнего отверстия 5 ориентированы перпендикулярно его продольной оси, а на остальных частях - наклонно в сторону середины стержня. 25Каждый штырь 3 прикреплен к опоре 6,которая посредством возвратной пружины 7 присоединена к внутренней поверхности стержня 1. Эластичный баллон 4 установлен между стержнем 1 и 301.его упорами 2. В его нижней частивмонтирован патрубок 8 с вентилем 9.К патрубку 8 присоединяют шпангу 10,связанный с шахтной пневмосетью.Штанговую крепь устанавливают следующим образом,Шланг 10 одним концом присоединяют к патрубку 8, а другим - к шахтнойпневмосети. Сжатый воздух через патрубок 8 при открытом вентиле 9 поступает в эластичный баллон 4, Поетепенно наполняясь воздухом,...

Номер патента: 1370241

Опубликовано: 30.01.1988

Авторы: Козлов, Лезин

МПК: E21C 39/00, G01N 3/10

Метки: горных, образцов, объемного, пород, сжатия

...4 заранее смазываютразогретым битумом, а зазоры междуобразцом 1 и контактными поверхностями заливают твердеющим цементнопесчаным составом. Устройство размещается между плитами пресса (не показан), который через плиту 3 создает вертикальное нагружение Р образца 1.50Регулятор клапана 8 устанавливаютна заданное в данном экснериментедавление Р , и гидранасосом 7 давление в гидроцилиндре 5 доводитсядо этой заданной величины. В зависимости от схемы нагружения образца 1возможен и такой вариант, когда давление Р является только пассивным,т.егидронасос 7 не используется.(2) где Р,ихР- усилие, развиваемое гидроцилиндром 5;- показание датчика 12 настенке 2, параллельной плиплите 4;усилие, развиваемое прессом;Р - показание датчика 12 на стен 2ке 2,...

Номер патента: 1352056

Опубликовано: 15.11.1987

Авторы: Козлов, Лезин

МПК: E21C 39/00

Метки: горных, испытания, образцов, пород

...кинематические условия подобия лабораторных испытаний натуре. При дальнейшем нагружении после момента с напряжения 6 остаются постоянными, если нагружение по оси 2 производят достаточно медленно, а напряжения 4 по оси У возрастают как функции 4 и 6 . Начиная с моментаизмеряют деформации, а си деформацииДо моментав образце происхохдят нелинейные упругие и упруго-пластические деформации, После потери образцом прочности в момент с начинают преобладать линейные и нелинейные вязко-упругие и вязко-пластические деформации. По окончании испытаний определяют Физико-механические параметры образца и оценивают прочность.1 Для данных конкретных условий испытания образца уравнения обобщенного закона Гука имеют вид 1 х Е ГР ( )- Ьх 1; (2)По. уравнению...

Номер патента: 1344900

Опубликовано: 15.10.1987

Авторы: Болгожин, Лезин, Сакенов, Шипов

МПК: E21C 39/00

Метки: прочности, сжатие, хрупких

...От корпуса 1 в веерообразном направлении отходят верхние половины штоков 3, связанные с независимыми поршнями, а. нижние половины штоков 3 отходят в вертикальном направлении и снабжены на концах инденторами 4, 25 к верхнему корпусу 1 прикреплен манометр 5. В промежутках между половинами штоков 3 каналы заполнены шариками 6, а во втором варианте каналы штоков 3 заполнены гибкими стержнями 7 из высокомодульной пластмассы диаметром, равным диаметру штоков 3, инденторы 4 упираются в образец 8. Нижняя поверхность корпуса 1 закрыта перфорированным резиновым пыльником 9,35Устройство работает следующим образом.Испытываемый образец 8 неправильной формы устанавливают между верх, ними и нижними рядами инденторов Оказывая нагрузку на корпусы 1,...

Номер патента: 1224688

Опубликовано: 15.04.1986

Авторы: Колесов, Коломицин, Лезин, Пуха, Энкер

МПК: G01N 23/223

Метки: анализе, рентгенофлуоресцентном, сложных, составу, сред, фона

...запишется рение значения Кц , Кнн ипроизводят прн измерении эталонныхпроб, содержащих мешающие элементыс такой поверхностной плотностью,5 которая обеспечивает интегральнуюзагрузку спектрометра, приблизительно равную интегральной загрузке,возникающей при анализе реальныхпроб, При этом Форма элементов имеетформу измерительной кюветы. Значениекоэффициента 1 ц определяют приизмерении мишени из элемента,энергия К -края поглощения которого близка, но меньше энергии первич 15 ного излучения,П р и м е р , На установке, состоящей иэ кремний-литиевого ППД с размерами чувствительной области крисгталла 80 мм х 4 мм, спектрометричес 20 кого устроиства СЭС 2-03, многоканального анализатора АИ-90,Иактивностью порядка 10 мКюри,проводятся измерения фона...

Номер патента: 1206660

Опубликовано: 23.01.1986

Авторы: Колесов, Коломицин, Лезин, Пуха, Энкер

МПК: G01N 23/223

Метки: анализа, вещества, рентгенофлуоресцентного, состава

...излучения.Учитывая сильную зависимость . от 5 геометрии опыта, из выражений (1) и(2) следует, для обеспечения повышенной чувствительности анализа необходима строгая коллимация потоковпервичного и рассеянного излучений, О следовательно, значительные потериинтенсивности регистрируемого излучения.Для предлагаемого способа, согласно которому веществом поляриза тора служит анализируемое вещество,в тех же обозначениях можно записатьдля интенсивности вторичного излучения 1 после доляризатора 20 Я о К - о 1 К(3)ии соответственно после пробы анализируемого вещества (образца)со Б(6) асо 6(в),30Из сравнения выражений (2) и (4)следует, что1, причем выигрышв степени "использования" первичного излучения. может достигать 100%при увеличении...

Номер патента: 1205266

Опубликовано: 15.01.1986

Авторы: Лезин, Малов, Науменко

МПК: H03K 4/501

Метки: генератор, пилообразного

...1; 13 А - напряжениеисточника 3 входного напряжения.Устройство работает следующимобразом,Процесс формирования пилообразного тока поясняется соотношениями:Пе ).) вхх - З А11 Пвх. Нь - Ня 1 К, К,Усилитель 9 работает в режиме неинвертирующего усилителя, поэтому15К 31 г = "н- - ,К 4Ток 1 с, протекающий через конденсатор 4, определяется из соотношенияго Пах) 1+ И (- --1 с 1 хКз Напряжение Пс на конденсаторе 4 емкостью с определяется выражениемНапряжение Пх, выделяемое на нагрузке б, равноПн 1 н Кя 1 и Кн =Пс,(С К)хК. эТВ общем случае выражение (1) запишется уравнением351 н(с) = - )+() (к(еф (2) 40или1 и (с) - а + Ь1 н э Пвегде ас Кх Кх)45 Кн 1 КзЪ --- (- - )с К, Кх К КИсходя из начального условия= О, Ц, (О) = О, 1(О) = О, крое...

Номер патента: 1171700

Опубликовано: 07.08.1985

Авторы: Амирханов, Беленький, Королев, Лезин, Михальченко, Рысев, Чечевичкин

МПК: G01N 21/64

Метки: детектор, жидкостной, микроколоночной, флуориметрический, хроматографии

...на фотокатод электронного умножителя 6. Кварцевые сферы,.заполняя объем кюветы, значительно сокращают его, а благодаря своей прозрачности не поглощают свет 55 в видимой области спектра, но эадер" живают более коротковолновое возбуж" дающее излучение. Заметного размытия зон в проточной кювете не происходит, поскольку эффективное сечение площади пор кварцевых сфер эквивалентно сечению микроколонки хроматографаКроме того, Форма кюветы в виде эллипса способствует хорошему промыванию пористого тела. Выходы в кювету 2 расположены в узких частях эллипса, а в центральную часть эллипса 8 вписано окно источника 1 диффузного света.Диффузный свет от РЛИ распространяется во всех направлениях в угле 2 У, в частности во входном окне кюветы. Поэтому...

Номер патента: 1168929

Опубликовано: 23.07.1985

Авторы: Баранов, Ерема-Еременко, Лезин

МПК: G06F 7/52

Метки: делительное

...НЕ, вход которого соединен с вторым и третьим входами третьего элемента И - ИЛИ, четвертые входы третьего и четвертого элементов И - ИЛИ соединены с выходом седьмого Р-триггера, информационный вход пятого Р-триггера соединен с выходом четвертого элемента И - ИЛИ, второй вход четвертого элемента ИЛИ соединен с первым входом элемента И, вход пуска устройства соединен с входом третьего элемента НЕ, выход которого соединен с четвертым входом второго элемента И в И, пятый й шестой входы которого соединены соответственно с выходами первого и пятого Р-триггеров. 2Блок 13 управления (фиг. 3) содержит Р-триггеры 15 - 21, элементы И - ИЛИ 22 - 25, элементы ИЛИ 26 - 29, элемент И 30, элементы 31 - 33 задержки, элементы НЕ 34- 36, входы 37 и 38...

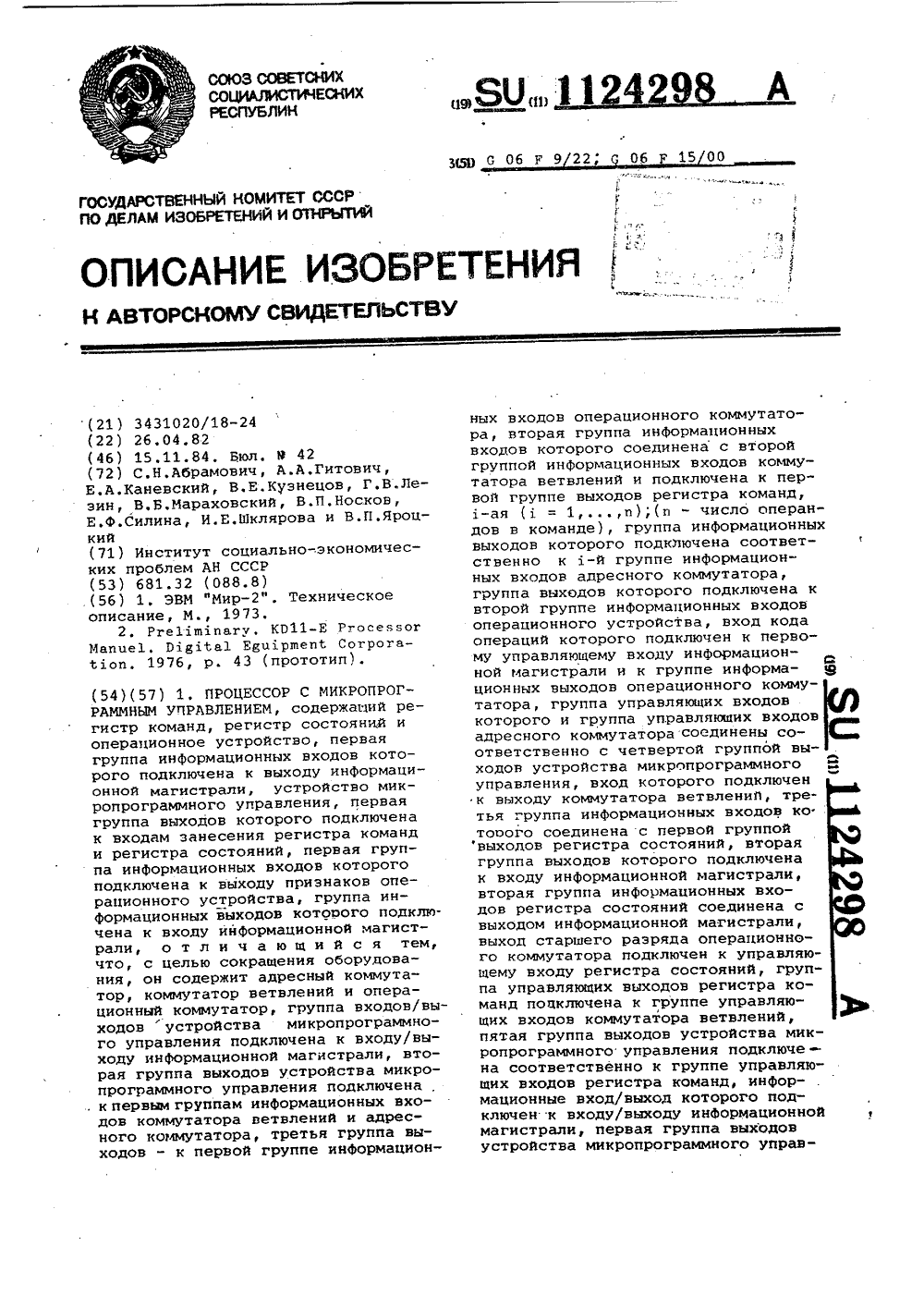

Номер патента: 1124298

Опубликовано: 15.11.1984

Авторы: Абрамович, Гитович, Каневский, Кузнецов, Лезин, Мараховский, Носков, Силина, Шклярова, Яроцкий

МПК: G06F 9/22

Метки: микропрограммным, процессор, управлением

...подключена к входу/выходу информационной магистрали, вторая группа выходов устройства микропрограммного управления подключена к первым группам информационных входов коммутатора, ветвлений и адресного коммутатора, третья группа выходов - к первой группе информационных входов операционного коммутатора, вторая группа информационных входов которого соединена с второй группой информационных входов коммутатора ветвлений и подключена к первой группе выходов регистра команд, -ая ( = 1п; и - число операндов в команде) группа информационных выходов которого подключена соответственно к -й группе информационных входов адрес 1124298ного коммутатора, группа выходов которого подключена к второй группе информационных входов операционного устройства,...

Номер патента: 1107311

Опубликовано: 07.08.1984

Авторы: Бабич, Лезин, Федяев

МПК: H04L 5/00

Метки: двухканальной, манипуляцией, связи, фазочастотной

...38 импульсов и второй преобразователь 39 импульсов. Декодер 26 содержит первый выделитель 40 импульсов, первый дифференциатор 41, второй вьделитель 42 импульсов, третий вьделитель 43 импульсов, второй дифференциатор 44, четвертый вьделитель 45 импульсов, триггер 46, первый преобразователь 47 и второй преобразователь 48 импульсов.Устройство работает следующим образом.Последовательность положительных и отрицательных импульсов с выхода источника сообщения первого кана.ла поступает на первые входы первых ключей 3,4 (фиг, За) . Импульсы постоянного тока с выхода источника 2 сообщений второго канала (фиг. ЗХ) подаются на второй вход первого ключа 3 непосредственно, а на второй вход первого ключа 4 через инвертор 5. Первый ключ 3...

Номер патента: 1092031

Опубликовано: 15.05.1984

Авторы: Альтман, Дундуа, Кривоног, Лезин, Слоним, Стерин, Травин

МПК: B23P 19/027

Метки: автомат, запрессовкой, сборки

...с воэможностью взаимодействия с датчиками 36 и 37. Раскрытие и закрытие губок 34 обеспечиваетсяподпружиненным пружиной 38 кольцом 29.Кроме того, механизм эапрессовки шайбы в корпус имеет силовой цилиндр 40с датчиками 41 и 42, шток 43 которогоустановлен с возможностью взаимодей 30ствия с подпружиненной оправкой 29для шайбы. Автомат для сборки содержит фиксатор в виде гидроцилиндра 44с датчиками 45 и 46 и регистратор 47с датчиком 48. На поворотном столе 2закреплены упоры 49, а на одной осисо столом расположена звездочка 50.Поворотный стол 2 во вращение приводится от гидроцилиндра 51 с датчиком 52, Механизм подачи клапана в зону сборки с корпусом имеет датчики 5340и 54 и упор 55. Управление автоматомосуществляется от блока 56 через...

Номер патента: 1083100

Опубликовано: 30.03.1984

Авторы: Колесов, Коломицин, Лезин, Пуха, Энкер

МПК: G01N 23/223

Метки: анализа, вещества, рентгенорадиометрического, состава, флуоресцентного

...оси коллимационного канала.На фиг. 1 изображены спектры вто-.ричного излучения без подсветки(кривая 1) и с подсветкой (кривая 2);на фиг. 2 - устройство для реализацииспособа.Рассмотрим воэможность такой формулировки спектра на примере определения У по К-серии с использованиемсцинтилляционного спектрометра на основе Ха 1(Т), ФЭУи дифференциального радиометра. Источником первичного излучения служит радионуклид селенактивностью 400 мКи.Энергетическое разрешение по линиис энергией 59,6 кэВ (излучениеАа) составляет 143 при сохранениилинейности энергетической шкалы.3 10831 Сравнительно низкая разрешающая способность спектрометра приводит к на- ложению в приборном спектре пика вылета от некогерентного рассеянного излучения с энергией 124...

Номер патента: 1052882

Опубликовано: 07.11.1983

Авторы: Амирханов, Воронцов, Королев, Лезин, Михальченко, Петрова, Рысев, Чечевичкин

МПК: G01J 1/10

Метки: детектор, проточный, фотометрический

...к поверхности кюветы),конический световод 9 со светоотракакц 1 ей поверхностью цля согласования кюветы в окном ФЗУ,Радиолюминесцентный источник све та3 10528 оптического согласования источника с кюветой 3, причем при их соединении внутренняя поверхность конической кюветы служит продолжением поверхности конического световоца 5 со светооъражаюшей поверхностью, Внутренняя поверхность кюветы 3 также выполнена светоотражающей. Объем кюветы ограничен кварцевыми окнами 6, зажимаемыми при сборке корпуса специальными прок ладками. Выходное окно кюветы соеди неко с конусным световодом 9 со светоотражаюшей поверхностью, в торрц ко торого вставлен светоприемник 4 (фотоэлектронный умножитель). В корпусе 15 кюветы 3 просверлены цва отверстия...

Номер патента: 1021870

Опубликовано: 07.06.1983

Авторы: Архипов, Говорухин, Демьяненко, Ковалева, Лезин, Липов, Протопопов, Соловьев

МПК: F23C 5/08

Метки: топка

...верхнего яруса смещены в плане относительно соответствующих горелок нижнего яруса на расстояние, составляющее (0,35 - 2) дэ, где д - эквивалентный диаметр горелок.На фиг. 1 изображена топка, продольный разрез; на фиг, 2 - разрез А - А на фиг. 1. Топка содержит призматическую камеру сгорания 1, на противоположных стенках 2 и 3 которой в два яруса наклонно вниз установлены горелки 4 - 7 с направлением осей тангенциально к поверхности условного тела вращения. Расстояние А между ярусами составляет (1 - 2) д а горелки 4 и 5 верхнего яруса смещены в плане относительно соответствующих горелок 6 и 7 нижнего яруса на расстояние В, составляющее (0,35- 2) д где дэ - эквивалентный диаметр горелок. Топка работает следующим образом, Топливовоздушная...

Номер патента: 972114

Опубликовано: 07.11.1982

Авторы: Болгожин, Лезин, Тельтаев

МПК: E21D 11/14

Метки: выработок, крепь, подготовительных

...4 из желобообразного спецпрофиля, кверхним концам опор 1 прикрепляют соответствующие концы отрезков 5 и 6 желообразной формы, соста вляющих перекрытие, а противоположные концы отрезков 5 и 6 соединяются между собой под углом друг к другу в зависимости от расстояния между 5 боковыми стенками штрека при помощи круглого металлического стержня 8, вставленного в совмещенные друг с другом боковые отверстия на концах отрезков 5 и 6. При помощи силовых гидроцилиндров 2 дается вертикальный распор. Затем силовым гидро- цилиндром 9 создается вертикальная нагрузка в месте соединения отрезков 5 и 6 между собой. Нагрузка дается до тех пор, пока отрезки 5 и 6 не займут горизонтальное положение и вытянутся в одну линию, В то 15 время края отрезков 5 и...

Номер патента: 943402

Опубликовано: 15.07.1982

Авторы: Болгожин, Ищанов, Лезин, Мукаев

МПК: E21D 11/14

Метки: выработок, горных, охраны, подготовительных

...усиленная деформация плас ну выработки, и как следствие, р ее крепи. Цель изобретения - повыше чивости подготовительных горных Поставленная цель достигаетс в скважинах размещают отрезки торые соединяют между собой мета ми скобами. На чертеже изобр 15 ботка и прилегающий разрез. Способосуществляется следующим о тикальном разрезе угольного пласнавливают крепь подготовительной ки 2. Из штрека по пласту бурят ы 3 большого диаметра, в которые т отрезки леса 4, последовательно их друг с другом металлическими 5. Под действием опорного горного943402 Составитель,Л. Березкина Редактор И. Касарда Техред А. Бойкас Корректор У. Пономаренко Заказ 5061/40 Тираж 623 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035,...

Номер патента: 935782

Опубликовано: 15.06.1982

Авторы: Амирханов, Лезин, Рысев, Чечевичкин

МПК: G01N 31/08

Метки: колонка, хроматографическая

...содержит прозрачные полуцилиндры 1, герметично соединенные друг с другом через непрозрачные прокладки 2. Внут ренняя полость образованного цилинд ра заполнена сорбентом 3. Вблизи наружной поверхности цилиндра размещен с возможностью перемещения сканирующий оптический детектор, сос тоящий кз устройства образования коллимированного пучка света 4 и фотоприемника 5. Наружная поверхность полуцилиндров покрыта светоотражающим покрытием 6, в котором оставлены 15 продольные дорожки свободной поверхности 7, шириной. не менее ширины луча света 4.Работа предложенного устройства . происходит следующим образом.20Через столб сорбента 3 прркачивают элемент и вводят анализируемую смесь веществ, Свет от устройства образования коллимированного пучка...

Номер патента: 828758

Опубликовано: 07.04.1982

Авторы: Ильменский, Лезин, Мороз, Павлов

МПК: E21B 19/24

Метки: бурового, люнет, станка

...ось 19 к фланцу 22. В центральное отверстие фланца 23 ввернут гидравлический клапан 27 так, что его шток не доходит до торца валика 25 на величину расчетного зазора,В средней части кулисы 17 имеются два прямолинейных паза, в которых помещаются два прямоугольных камня (ползуна) 28, сидящие на общей оси 29, укрепленной в проушине водила 13,Водило 13 при помощи вилки 30 шарнирно связано с проушиной гидроцилиндра 31. Вторая проушина гидроцилиндра пдарнирно закреплена на мачте 1 станка, Механизм, состоящий из шарнирно закрепленной кулисы 17, в пазах которой помещаются камни 28, и водила 13, связанного с осью 29, представляет собой кулисный механизм с качающейся кулисой. Три кулисных механизма несут по концам опорные ролики 16, объединенные...

Номер патента: 864122

Опубликовано: 15.09.1981

Авторы: Воронцов, Канев, Киселев, Лезин, Осипов, Рысев

МПК: G01N 31/08

Метки: введения, колонку, пробы, хроматографическую

...неподвижного основания 11, которое укреплено непосредственно на хроматографической колонке 12, заполненной сорбефтом 13.Верхняя часть основания 11 жесткосвязана с корпусом б шестью винтами.(не показаны), .Герметичность системыдостигается за счет качества. обработки нижней плоскости золотника 1, верхней плоскости основания 1 и за счетподжатия золотникак основанию 11тарельчатыми пружинами 14 сжимаемымигайкой 15. В нижней части основания11 расположены выводы канала 16 дляслива промывной жидкости, канала 17для слива излишка пробы, канала 18для подключения насосной системы иканала 10 для заполнения дозирующегообъема с помощью шприца типа "Рекорд",Трубка 18 соединяет систему элюции сустройством.Поворотное устройство может бытьзафиксировано в...
