H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 1283990

Опубликовано: 15.01.1987

Авторы: Захарченко, Киреев, Мариевич

МПК: H04L 1/12

Метки: дискретной, информации, исправлением, ошибок, передачи

...сднига 13. Расстояние между 1 и 1, 1 и к переходами, Е-м переходом и сигналом "Конец - начало" цикла выбрано не менее со е Следовательно в канал непрерывнопоступают сформированные кодовые комбинации с постоянным числом переходов значащих моментов модуляции.Из общего числа возможных реализацийотбираются только сигналы, в которыхчисло переходов равно четырем, местоположение переходов удовлетворяетуказанному алгоритму и расстояниемежду 1, ,1, Е переходами не меньше,чем на интервале стартстопного циклаисходного кода,С выхода выходного триггера 4сигнал поступает в канал связи,Информация с канала связи поступает на входной триггер 17, где осуществляется временная привязка фронтов принимаемых единичныхэлементовк генератору 15. С помощью...

Номер патента: 1283991

Опубликовано: 15.01.1987

Автор: Туркин

МПК: H04L 7/00

Метки: синхронизации, тактовой

...с выхода элемента ИЛИ 6 числа в накопительных счетчиках отличаются от нуля, чтосоответствует уменьшению отношенияРс/Рш 1 устанавливается первыйКБ-трйггер 19. Это вызывает запретпрохождения на счетные входы накопительных счетчиков 3 входного сигнала из-за подачи запрещающего потенциала с выхода первого КБ-триггера19 на стробирующий вход демультиплек"сора 2, а также изменение адреса коммутатора 21. При этом на регистр 22проходит адрес, поступающий сконтролера ввода - вывода 12. Потенциал с выхода первого КБ-триггера 9 поступает также на входпередатчика 65 блока 30, прн этом5 12 микро-ЭВМ 13 переходит н режим обработки измеренного распределения входного сигнала, информация о котором находится в накопительных счетчиках 3. Микро-ЭВМ 13...

Номер патента: 1283992

Опубликовано: 15.01.1987

Автор: Липовецкий

МПК: H04L 7/08

Метки: регенератора, синхронизации, тактовой

...величины за период анализа близка к единице, то вырабатывается.сигнал отключения зоны, который через элемент ИЛИ 16 и блок 13 управления зоной поступает на вход блока селекции 5. В результате фронты входного сигнала проходят на подстройку, минуя зону селекции. Высокая помехоустойчивость синхронизации при этом достигается сохранением высокой инерционности устройства тактовой синхронизации регенератора, Таким образом, в предлагаемом устройстве тактовой синхронизации регенератора осуществляется разновременное управление зоной селекции и коэффициентом инерционности 1 скоростью фазирования) .При отсутствии синхрониэма в формирователе 1 О формируется сигнал, под воздействием которого с помощью блока 12 управления скоростью и блока 13...

Номер патента: 1283993

Опубликовано: 15.01.1987

Автор: Дюшков

МПК: H04L 25/28

Метки: передачи, сигналов, телеграфных

...частотной полосы сигнаЛа, отфильтрованной на передающей стороне, по принятой нижнейполосе.При этом спектр сигнала на выходе балансного модулятора состоит из зс полезной Р/2-Р и вредной Р - впс, 2 лос причем полезная полоса- РФ2 симметрична принятой нижней полосе 0 - Р/2 относительно частоты Р/2. С выхода балансного модулятора 6 сигнал поступает на режекторный фильтр 7, настроенный на частоту гетеродина, и на второй фильтр 8, выполненный в виде полосового Фильтра,Р выделяющего полезную полосу --- Р,2Восстановленные таким образомсоставляющие верхней частотной поло.сы с выхода второго фильтра 8 поступают на первый вход сумматора 9,на второй вход которого с делителя20 5 уровня подаются составляющие принятой нижней полосы, В сумматоре...

Номер патента: 1283994

Опубликовано: 15.01.1987

Авторы: Боград, Данилов, Израильсон, Реймерс

МПК: H04L 27/12

Метки: данных, передачи, сигналов

...третий 14, четвертый 15 и пятый 16 коммутаторы,Устройство работает следующимобразом.Сигнал на передаче модулируетсяна двух квадратурных несущихЧц (пй + 1), Ч (пй + 1).Модулированный сигнал Ч на выходепередатчика формируется по правилукЧ 1(пй+1) Т.1 = 2. Ьн,ьеСк.п )С,= аЧ, (пй+1)+Ь.Ч (шс+2), (2)где а, Ь. сигналы на выходах1-а фкодировщика 2;1; - значение импульснойхарактеристики формирователя спектра;ш - коэФфициент интерполяции;- число тактовых интервалов аппроксимирующей40 Формула изобретенияхарактеристики формирователя спектра.Как следует из (1) и (2) количество операций умножения,требуемоев предлагаемом устройстве, равно+ 2 , гдев - - наименьшееш шБцелое число, равное или большее - .шРассмотрим сигнал Ч на выходе передатчика...

Номер патента: 1283995

Опубликовано: 15.01.1987

Автор: Беднарский

МПК: H04L 27/22

Метки: манипуляции, приемник, сигналов, трехкратной, фазовой

...2АоК 1 1 лЕ = - -= сов ( -- ц + М)2 41 25где Ь; - Чс Юг 1К - коэффициент передачи фазовыхдетекторов 1 - 6.На выходе фазовых детекторов 1-4образуются восемь различных комбинаций сигналов в зависимости от того,какое значение имеет информационныйпараметр сигнала. Поступая на входы логического блока 7, данные комбинации преобразуются в сигнал на од- -"5 ном из его выходов, который является информационным.С выхода логического блока У инФормационный сигнал поступает на дешифратор 8. Последний представляетсобой цифроаналоговый преобразователь, который формирует на своих выходах сигналы вида; 1.-1, д 45Б = сов ( - -и); Бв 1 п( и)2 г С.выхода фазового детектора 5 и дешифратора 8 на входы перемножителя 13 поступают сигналы Е и Б .,...

Номер патента: 1285610

Опубликовано: 23.01.1987

Авторы: Довгенко, Конопацкая, Ларкин, Мурзенок, Панченко

МПК: H04L 7/06

Метки: выделения, импульсной, параметрами, переменными, последовательности, сигналов, тактовых

...параметрами,содерз 1285 б 1четвертого элемента 12 совпадения,к первому входу которого поступаютвходные импульсы (фиг.2), При этомпреобразованные из отрицательных(фиг.2 К) в положительные (фиг.21)импульсы обратной связи, передниефронты которых совпадают соответственно с началом тактового интервалаТ, используются в качестве импульсовобратной связи первого подканала и 10с выхода второго преобразователя 8уровня (фиг.2 Е) непосредственно ичерез первый одновибратор 17 (фиг.2 М)поступают соответственно к разрешающему входу третьего элемента 15 запрета и к второму входу третьего элемента 11 совпадения, к первому входукоторого поступают входные импульсы(фиг. 2 Ь),Первый 17 и второй 18 одновибрато ры обеспечивают повышение точностисрабатывания...

Номер патента: 1285613

Опубликовано: 23.01.1987

Авторы: Аксенов, Гребенко, Сидяков, Хаустов

МПК: H04L 13/12

Метки: коммутационное

...по цепям управления. Если блок 8 контроля напряжения не выдал сигнала "Подсадка", то в узле 14 два входа (выхода) коммутационной матрицы 2, между которыми составлено соединение, подключаются к входам (выходам), идущим к узлу 15. В узле 15 осуществляется проверка наличия информационных цепей че 13 2рез замкнутые контакты сработавших реле.Если хотя бы один привод цепи неисправен (не подключился), то с узла 15 подается сигнал "Неисправно. Сигнал неисправности точек коммутации поступает на блок 13 индикации цепи управления. Соединение входов (выходов) может быть установлено через те же точки коммутации после устранения неисправности.Входы-выходы устройства подключаются к узлу 17 установки режима соединения, в котором осуществляется в...

Номер патента: 1285614

Опубликовано: 23.01.1987

Авторы: Громова, Чудов

МПК: H04L 25/40

Метки: информации, передачи, приема, цифровой

...7 кода через элемент И 15, элемент ИЛИ 8 кода адреса приемного уст рбйства с выходов Формирователя 14 сигналов второй ветви, В течение второго такта устройство - источник сообщения выдает в магистраль обмена код адреса приемного устройства, а во всех устройствах осуществляются прием бит данного кода и их запись во второй преобразователь 10 кода импульсами с второго выхода первого 14 6счетчика 41. В момент окончания вто. рого такта во всех устройствах во втором преобразователе 10 кода формируется код адреса устройства - приемника информации, который поступает на второй вход первого блока 24 сравнения, на первый вход которого в данном такте через элемент И 21, элемент ИЛИ 11 с выхода формирователя 20 сигналов поступает свой...

Номер патента: 1285615

Опубликовано: 23.01.1987

Авторы: Макушев, Северилов

МПК: H04L 27/14

Метки: дискретной, информации, приема

...и начинается развертка опорных сигналов. На первые входы конвольверов подаются следующие друг за другом обращенные во времени ПСП ожидаемых символов преамбулы, а на синтезаторы 2 и 23 частоты подается последовательность номеров частот ожидаемых символов преамбулы. В режиме приема преамбулы второй вход конвольвера 25 переключателем 21 подключается к выходу полосового филь тра 24, тем самым образуется дополнительный приемный канал (смеситель 22, синтезатор 23 частоты, полосовой фильтр 24, конвольвер 25 и детектор 26 огибающей). Развертка опор ных сигналов в этом канале осуществляется с опережением на один такт относительно развертки в нервом канале, Прием символов 2-7 преамбулы происходит по первому каналу, ав 55 случае пропуска...

Номер патента: 1288924

Опубликовано: 07.02.1987

Авторы: Боград, Данилов, Израильсон, Молчанова

МПК: H04L 7/00

Метки: многопозиционных, приемника, сигналов, синхронизации

...которого используются для формирования сигналов, управляющих работой блока 2. Необходимость использования декоррелятора 5 в цепи управления подстройкой фазы несущего колебания обосновывается следующим образом.Недостаточная (неполная) компенсация погрешности фазы в откорректированном сигнале в существенной мере определяет помехоустойчивость приема сигналов. Осо 5 1 О 5 20 25 30 2бенно ярко это проявляется при приеме многопозиционных сигналов с большим числом градаций амплитуды. Коррекция фазы в блоке 2 осуществляется на основании анализа проекций отсчетного значения принимаемого сигнала на когерентные колебания К и Я. При этом для правильного формирования сигналов управления, поступающих с выхода блока 2, необходимо, чтобы...

Номер патента: 1288925

Опубликовано: 07.02.1987

Авторы: Варакин, Гурдус, Козленко

МПК: H04L 7/04

Метки: поиска, сигналов, шумоподобных

...блоков 6 соединены со входами дешифратора 7 и элементом ИЛИ 8.Если превышение порога не происходитни в каком из М пороговых блоков 6, то по сигналу, поступающему со второго делителя 17 частоты, через интервалы времени, определяемые необходимым числом периодов накопления Я в каждом анализируемом элементе неопределенности входного сигнала, происходит сдвиг на один элемент по задержке сигнала, формируемого ГПСП 13, который обеспечивает сдвиг на один элемент по задержке всех М опорных сигналов. Сигнал с выхода второго делителя 17, подключенного к выходу генератора 4 тактовых импульсов, поступает на управляющий вход ГПСП 13 через ключ 21 формирователя 15), открытый в режиме поиска. Если в результате просмотра В/Ч элементов по задержке...

Номер патента: 1288926

Опубликовано: 07.02.1987

Авторы: Абдуллаев, Мамедрзаев

МПК: H04L 7/04

Метки: синхронизации

...импульсы (фиг.2 б),которые через открытый первый элемент И 7поступают на установочные входы делителя 2 и счтечика 4 и устанавливают ихв исходное состояние. На выходе счетчика 4,считающего до гп импульсов, соответствующих длительности входной посылки тр, появ Оляется импульс (фиг.2 г), который поступаетна второй вход второго элемента И 8, одновременно на первый вход которого поступает импульс, сформированный формирователем 6 (фиг.2 в). Импульс совпадения свыхода второго элемента И 8 (фиг. 2 д) по 45ступает на 5-вход КЯ-триггера 9 и переводит его в состояние 1, в результате чего на выходе устройства синхронизации начинает формироваться Единичный импульс (фиг.2 е), а Нулевой сигнал с инверсного выхода К 5-триггера 9 (фиг.2 ж) закроет на...

Номер патента: 1288928

Опубликовано: 07.02.1987

Авторы: Ландау, Русаков, Фалеева

МПК: H04L 25/49

Метки: передачи, сигнала, фазоманипулированного

...инверсная тактовая частота, которая формируется с помощью инвертора 3. Эта частота через элемент 4 задержки подается на первый вход (фиг.2 г) элемента И 5, на второй вход которого поступает тактовая частота, а также через инвертор 6 на третий вход элемента И 2. В результате на один из входов элемента ИЛИ 7 с выхода элемента И 5 формируются короткие по длительности импульсы (фиг.2 д), привязанные к передним фронтам импульсов тактовой частоты, подаваемой на второй вход устройства. На другой вход элемента ИЛИ 7 с выхода элемента И 2 формируются также короткие (узкие) по длительности импульсы, но уже привязанные к задним фронтам (спадам) импульсов тактовой частоты (фиг.2 е), подаваемой на второй вход устройства. Эти импульсы формируются...

Номер патента: 1290548

Опубликовано: 15.02.1987

Авторы: Васильев, Иванов, Кохан, Никитин

МПК: H04L 5/20

Метки: информации, передачи, цифровой

...на информационные входы двух секций50 регулируемых токовых ключей, управление которыми производится сигналами, поступающими от делителя .частоты 10 через коммутатор 9, установленный в определенное состояние. В зависимости от типа конкретного ка 55 нала связи коммутатор 9 коммутирует поделенную частоту источника 2 синхросигнала на сдвиговый вход регистров сдвига 6 и 6 в .блоке амплитудно-временного, корректора 6, и подает напряжение источника питания(+Е на одноименные управляющиевходы регулируемых токовых ключейбз обоих секций в амплитудно-временном корректоре 6, что обеспечиваетвполне определенное значение токана выходах каждого из регулируемыхтоковых ключей 6 , Выходные токиэрегулируемых токовых ключей 6 сумзмируются и создают вполне...

Номер патента: 1290549

Опубликовано: 15.02.1987

Автор: Кедо

МПК: H04L 7/02

Метки: м-последовательностей, синхронизации

...такте производится сравнение базовых комбинаций символов входного генератора 3 и второго дополнительного генератора 4 . После третьего импульса делителя 13 начинает формировать последовательность еще один дополнительный генератор М-последовательностей, Соответственно на каждом такте будут сравниваться с входной последовательностью две комбинации символов, каждый импульс с делителя 13 добавляет число сравниваемых комбинаций.В случае совпадения комбинаций на одном из элементов сравнения сигнал с него поступает через ш -входо 1 вый элемент ИЛИ 7 на вход устройства, на вход первого элемента И 8, замыкая через него цепь обратной связи входного генератора 3, Одновременно с этим этот сигнал, проинвертированный на элементе НЕ 11, запрещает...

Номер патента: 1290553

Опубликовано: 15.02.1987

Автор: Гришин

МПК: H04L 25/18

Метки: двухполярных, сигналов, формирования

...ключ 11, светодиод оптрона 15 и первый диод 16 в блоке нагрузки 13 иоявля ется плавно увеличивающийся по абсолютной величине линейный ток отрицательного направления, соответствующий посылке отрицательной полярности,25Ток каждой полярности двухполярного сигнала благодаря диодам 1 б и 17 протекает через светодиод оптрона 15, в результате чего в цепи фотодиода оптрона 15, а следовательно, и на первых входах элементов И 18 и 19 появляются сигналы (фиг. 2 л), пропорциональные амплитудам посылок положительной и отрицательной полярностей. Появление в момент времени 1, на входе устройства (фиг, 2 а) низкого уровня напряжения приводит к тому, что через время Т, определенное временем задержки второго элемента задержки 25, в момент...

Номер патента: 1290554

Опубликовано: 15.02.1987

Авторы: Аветов, Керефов, Тесля, Тхишев

МПК: H04L 25/38

Метки: данных, многоканальной, передачи, связи, системе

...ИЛИ-НЕ 13 разрешает работу управляемого генератора 14, который выдает импульсы с периодом Т 1, Каждый из этих импульсов уменьшает содержимое счетчика 16 на единицу, оно становится равным нулю, когда пройдетокон и наинается окно, зарезервированное данным устройством. Сигнал с выхода счетчика 16 поступает через элемент И 10 на вход блока 9 памяти, Он разрешает вывод пакета из блока 9 памяти и через элемент ИЛИ 5 включает блок 3 передачи сигналов. Данные из блока 9 памяти поступают через элемент ИЛИ 2 на вход блока 3 передачи, сигналов и передаются в канал связи в (+1)-м окне, Когда блок 9 памяти освободится, он снимает запрос на передачу пакета по второму выходу и сигналом по третьему выходу разрешает ввод данных, По окончании (+1)-го...

Номер патента: 1290555

Опубликовано: 15.02.1987

Авторы: Выборов, Зеленевский, Римдзенок, Федотов

МПК: H03M 13/51, H04L 25/38

Метки: информации, передачи, цифровой

...синхронизации обеспечиблок 16. На выходе блока 14 сравнеение работой информационния может быть получен разрешающий2, а также управлениепотенциал, если на схему сравненияутатора 3 и проверочногопоступили одинаковые кодовые комбиким образом, что на выходе 35нации. 110001111 55 Изобретенике и можетемах передЦель изостоверностиности необнНа чертеэлектрическсистемы.Системации содержи7блок 1 упринформационпроверочныйисточник 6стороне - бнизации, копамяти, инАпроверочныи12 памяти,да, блок 14гласующийблок 17 при1СистемаКодоваяот источникблока 1 упрзапускает ев информациуправлениявает управлного кодераработой коммкодера 4 таинформационного кодера 2 формируется кодовая комбинация по принципу биортогонального кода, которая затем ко-...

Номер патента: 1290556

Опубликовано: 15.02.1987

Авторы: Аджемов, Халидов

МПК: H04L 25/40

Метки: дискретных, передачи, приема, сигналов

...сравнение скгналов с первого и последнего выходов блока 8 записи кодовой комбинации. При несовпадении этих сигналов на выходе элемента 9 ИСКЛЮЧАЮЩЕЕ ИЛИ образуется, импульс, который поступает в блок 10 памяти, на другие входы которого подаются импульсные последовательности с выходов датчика 4 импульсных последовательностей.Посредством этих импульсных последовательностей осуществляется Фиксация номера зоны в блоке 10 памяти, В случае отсутствия импульса с выхода элемента 9 ИСКЛ 10 ЧА 10 ЩЕЕ ИЛИ комбинация сигналов на выходе блока 10 памяти25 остается нулевой, Комбинация сигналов на выходах блока 10 памяти оста - ется неизменной вплоть до начала анализа следующей стартовой кодовой комбинации. По сигналу с третьего выхода выходного...

Номер патента: 1290557

Опубликовано: 15.02.1987

Авторы: Бруслиновский, Жуковский, Макаров, Степанов

МПК: H04L 25/40

Метки: дискретной, информации, передачи, приема

...от блока дешифрации 2 и импульсы данных и адреса от блока преобразования кодов 3. При этом при появлении управляющего импульса от первого блока дешифрации 2 амплитудныймодулятор 5 формирует импульс, соответствующий синхроимпульсу. Импульсы от одновибратора 4 поступают на третий вход амплитудного модулятора 5и на второй вход блока дешифрации 2.Импульсы с третьего выхода блока дешифрации 2 поступают на второй входамплитудного модулятора 5. По этомусигналу амплитудный модулятор 5 модулирует импульсы от одновибратора 4,соответствующие синхроимпульсам,В соответствии с номером импульса,пришедшего от блока дешифрации 2,происходит выдача информаций от источника информации 1 на первый выходпо битам. Происходит преобразованиепараллельного...

Номер патента: 1290558

Опубликовано: 15.02.1987

Авторы: Седова, Твердов, Юхневич

МПК: H04L 25/40

Метки: аппарата, приемник, рулонного, телеграфного, электронного

...столбцов под силой мешающего воздействия (фиг, 3) вмес 45 то движения вперед - слева направо, смещается назад - справа налево (фиг. Зщ) .Тогда по нарушению последовательности поступления сигналов с первого и второго выходов формирователя 8 сигналов начала и конца поля знака или по нарушению совпадения (во времени) поступления сигнала "Конец цикла печати", поступающего с пятого выхода блока. 3 управления (фиг. Зм), и сигнала "Конец поля знака, поступающего с формирователя 8 сигналов начала и конца поля знака (фиг. Зл) (если было отпечатано 5 и более столбцов, то сигнал конца цикла придет раньше, моментчем сигналз"конца поля знака), блок 9 анализа движения каретки фиксирует сбой (изменение направления) движения каретки. На его...

Номер патента: 1290559

Опубликовано: 15.02.1987

Автор: Транковский

МПК: H04L 25/05

Метки: дискретной, информации, передачи

...дискретный сигнал с выхода первого сумматора 9, кроме передаваемого в данном цикле последним, проходит в темпе поступления через последовательно соединенные блоки задержки 10.1 - 10.7 -1, осуществляющие такую задержку сигналов, чтобы обеспечивалось заполнение незанятых частотно-временных позиций(фиг. 2 о без штрихов), поступающих позже сложных дискретных сигналов, В данном варианте передачи бит У 4 не задерживается, так как является последним в данном цикле передачи, бит У 3 задерживается на 3 дТ, бит Ф 2 задерживается на бьг, битФ 1 задер - живается на 9 м (фиг.2 а, б, я, т, д .Сложный сигнал с выхода первого сумматора 9, а также задержанные сложные сигналы с выходов блоков задержки 10.1 - 10.Ч - 1 (фиг. 2 6-2 д) по 1ступают...

Номер патента: 1292197

Опубликовано: 23.02.1987

Авторы: Галкин, Гришин

МПК: H04L 25/04

Метки: входное, телеграфное

...практически с амплитуд входного сигнала, близких к нулю.При этом потенциал на коллекторе открывающегося и-р-п-транзистора 3 па дает, что вызывает открывание . р-п"ртранзистора 7, входящего в состав блока 6 запоминания и формирования сигнала и протекание тока через де" 97литель напряжения, образованный вторым 9 и третьим 1 О резисторами. Одновременно положительный потенциалдействует на входе и выходе блока 12преобразования кода, Значение выходного сигнала определяется логическимэлементом 13, при этом конденсатор11 разряжен через открытый транзистор3, а и-р-и-транзистор 5;1 ороговогоэлемента 4 отрицательной полярностисигнала - закрыт. При изменении полярности телеграфного сигнала с положительной на отрицательную и-р-итранзистор 3...

Номер патента: 1292198

Опубликовано: 23.02.1987

Авторы: Вышняков, Гирнык, Цыбулевский, Чепорнюк

МПК: H04L 25/40

Метки: дискретной, информации, передачи, приема

...код номера канала, через который проходит максимальныйсигнал. Появление в канале связиимпульсной помехи вызывает на выходе -го канала многоканальногосогласованного Аильтра 3 в значащиймомент времени дополнительное напряжение, равное где А - амплитуда импульсной помехи1; - отклик -го канала многоканального согласованногофильтра 3 на импульсную помеху единичной энергии,появившуюся в начальныймомент времени С = О;Т - длительность единичногоэлемента сигнала;- интервал времени между началом единичного элементасигнала и моментом возникновения импульсной помехи.Компенсация указанного дополнительного напряжения осуществляется с помощью введенных в устройство согласованных Аильтров 6 и 7 и многоканального Аункционального преобразователя...

Номер патента: 1292199

Опубликовано: 23.02.1987

Автор: Манешин

МПК: H04L 25/40

Метки: приема, сигналов, телеграфных

...И 9 поступает сигнал ( низкого уровня) , запрещающийпр охождение тактовых импульсов насчетный вход счетчика 1 О , благодарячему на выходе устройства поддерживает ся сигнал , отвечающий р аб ачемууровню входного сигнала ,С появлением заднего фронта сигнала ( т . е . переднего фронта паузы)сигнал со второго выхода ди скриминатора 1 запрещает прохождение так то-;вых импульсов через элемент И 9 (дополнител ьно к сигналу инв ер тора 1 1 ,сигнал с третьего выхода ди скриминатора 1 разрешает прохождение так-товых импульсов на счетный входсчетчика 1 3 измерителя 3 дли тел ьно сти паузы . По достижении выбраннойминимальной длительности паузы сигнал с выхода измерителя 3 дли т ельности паузы сбрасывает триггер 2 иизмеритель 4 длительности...

Номер патента: 1292200

Опубликовано: 23.02.1987

Авторы: Берлов, Бутов, Шабанов

МПК: H04L 25/40

Метки: дискретной, информации, многоканальное, приема

...вида передачи и скорости передачи инйормации в канале, Эти параметры определяют номера исключаемых позиций. Сигналы вида передачи и скорости кодируются в шийраторе 18, и двоичное число, являющееся результатом кодирования, устанавливается на задающих входах блока 16 вентилей. Сигнал высокого уровня проходит на выходе блока 16 вентилей с соответствующего выхода дешифратора 15, если данная канальная позиция разрешена и не проходит если она должна быть исключена. Выход блока 16 вентилей соединен с первым входом элемента И 17. На второй вход элемента И 17 подается задержанная элементом 14 задержки последовательность тактовых импульсов. Длительность задержки выбирается такой, чтобы на первом входе элемента И 1/ успел установиться уровень...

Номер патента: 1292201

Опубликовано: 23.02.1987

Авторы: Макаров, Уланов

МПК: H04L 27/00

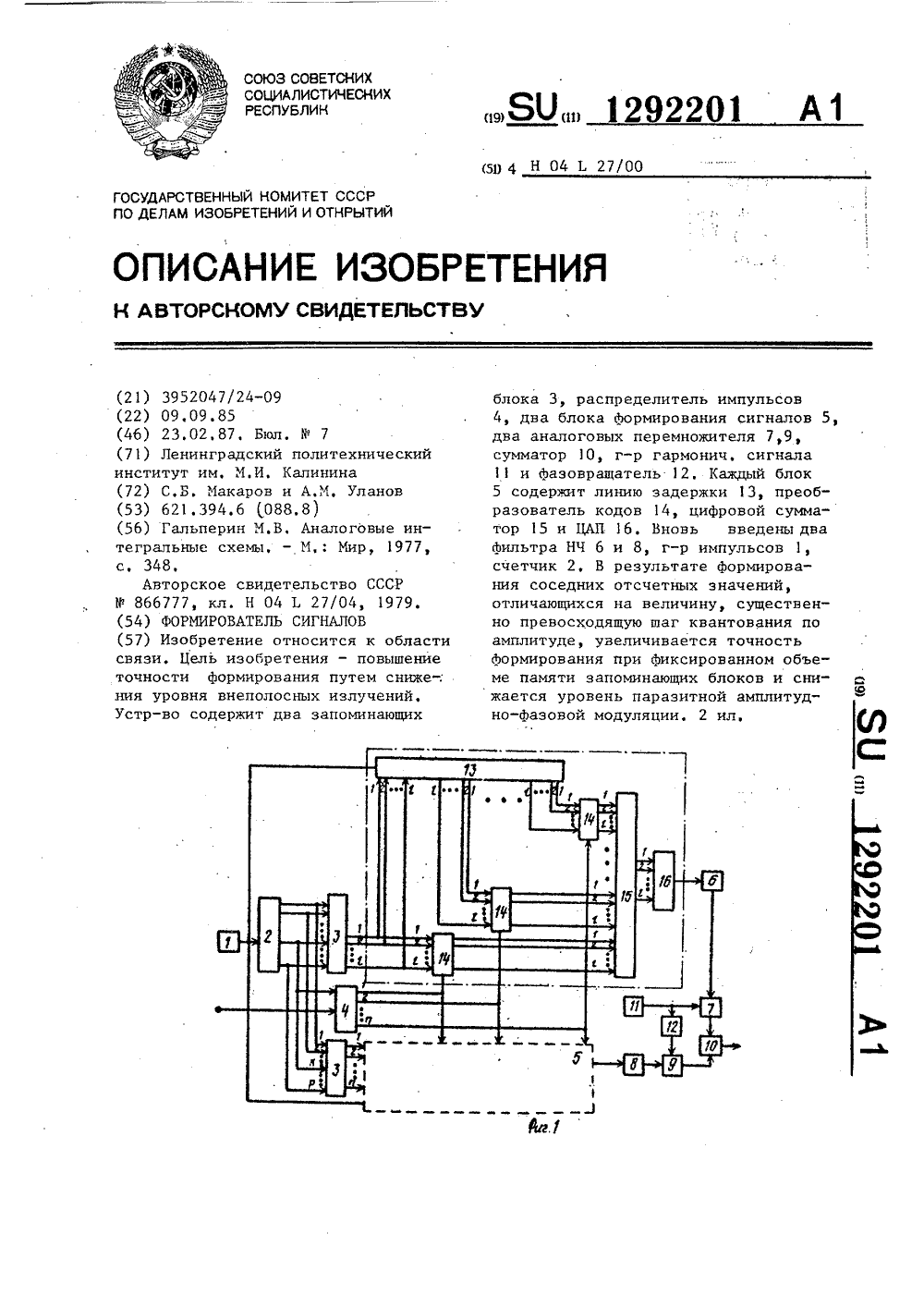

Метки: сигналов, формирователь

...4 импульсовсоответствует 1-му информационномусимволу, а на 2-м выходе - 2-му символу и т,д.Выходы распределителя 4 импульсов соединены с вторыми входами п преобразователей 14 кодов, на первый из которых поступают 1-разрядные кодовые слова непосредственно с выходов запоминающего блока 3, а на остальные - с отводов линии 13 задержки,12922 1 О 15 В зависимости от значения напряжения на втором входе преобразователя14 кодов кодовые слова с первоговхода преобразователя 14 кодов передаются на выход либо беэ изменения,либо в преобразователе кодов 14 берется дополнение от значения кода,что приводит к изменению знака всехвыборочных значений Афй 1), соответствующих информационному символу,на интервале времени Т,Таким образом,...

Номер патента: 1292202

Опубликовано: 23.02.1987

Авторы: Балашов, Нудельман, Скляр, Спиваковский, Темесов, Шевченко

МПК: H04L 27/38

Метки: амплитудно-фазомодулированных, детектирования, сигналов

...от наличия управляющего сигнала Я (1) либо Я (3). Амплитуда 45 сигналов Х и Усоответствующая сигналу. Я (1), умножается на коэффициент р, , а амплитуда сигналов Хи У соответствующая сигналам из класса Б (3), умножается на КПромасштабированные подобным образом амплитуды сигналов Хи 7 соответствуют значениям тригонометрических Функций сов 6 фи ядп ьфсоответственно, где йЦ= ЬЦ +%, 55 Ь - величина скачка фазы с точоностью +45, а У - помеха в канале УПС. Полученные значения соя А 1 р и ядпьцрусредняются в течение посыпки в первом 26 и втором 27 усреднителях. Амплитуда усредненного сигнала в 1 п д сравнивается во втором блоке 31 сравнения с порогом Пг и в случае его превьппения по сигналу П 7 при наличии сигнала синхронизма Ур вторым...

Номер патента: 1292203

Опубликовано: 23.02.1987

Авторы: Вышняков, Гирнык, Чепорнюк

МПК: H04L 27/22

Метки: дискретных, приемник, сигналов

...на выходе формирователя 4 сигнала) адрес стертого слова записывается в регистр 5 и запрещается 55 суммирование этого слова сумматором 11, Кроме того, устанавливается триггер 8, предварительно сброшенный в начале приема кодовогоблока синхронизатором 2. Последним двоичным словом принимаемого кодового блока является поразрядная сумма двоичныхслов блока по модулю два, Это последнее слово в блок 12 памяти не записывается, а только поступает на сумматор 11, в результате чего в последнем образуется двоичное слово, повторяющее стертое,По окончании, приема осуществляется передача кодового, блока из блока 12 памяти получателю информациичерез коммутатор 7. Счетчик 10 повтоно перебирает все адреса блока 12 памяти. Когда состояние счетчика 1...
