H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 1061281

Опубликовано: 15.12.1983

Авторы: Бакеев, Корсаков, Овласюк, Сухопрудский

МПК: H04L 15/20

Метки: передачи, телесигналов

...выход которого соединен со входом второго дешифратора, выходы которого подключены к первым входам 45 ключей, выходы которых соединены с первым входом блока формирования временного импульсного признака, второй вход которого соединен со входом счетчика и с первым выходом делителя частоты, вход которого соединен со вторым выходом50 генератора тактовых импульсов, причем выход блока формирования временного импульсного признака соединен со входом передатчика, введены фототиристорные и фотодиодные оптроны, усилители мощности и формирователи импульсов, выходы которых подключены к выводам светодиодов фотодиодных оптронов, выводы фотодиодов которых подключены ко .входам соответствующих усилителей мощности, первые выходы которых соединены с...

Номер патента: 1061282

Опубликовано: 15.12.1983

Авторы: Ляляев, Рындак, Тахтерина, Хижняк

МПК: H04L 17/02

Метки: передатчик, стартстопный

...является информационным входом, а выходы Р-триггера подключены соответственно ко второму входу второго элемента И и к дополнительному входу наборного блока.На чертеже представлена структурная схема предлагаемого передатчика.Старт-стопный передатчик содержит генератор 1 тактовых импульсов, наборный блок 2, регистр 3 сдвига, первый и второй элементы ИЛИ 4 и 5 соответственно, Р-триггер 6, первый и второй элементы И 7 и 8 соответственно, третий элемент ИЛИ 9, КЬ-триггер 10, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 11.Старт-стопный передатчик работает следующим образом.С наборного блока 2 на параллельныевходы регистра 3 сдвига подаются кодовые 10 комбинации и стробирующий импульс, который дает разрешение на запись поступающей параллельной комбинации. В...

Номер патента: 1061283

Опубликовано: 15.12.1983

Авторы: Киселев, Митрохин, Хохлов

МПК: H04L 25/38

Метки: интервально-кодовых, передатчик, сигналов

...сигналы на входы блоков17 и 18 сравнения канала 1 блока 2 управления, на другие входы которых выдается информация с выходов счетчиков19 и 20. В общем случае число блоков срав нения 17 и 18 и счетчиков 19 и 20,также их разрядность зависит от п и т, где т - количество отличительных качеств, содержа- шихся в элементарном сигнале, передаваемом в линию связи, причем максимально возможное количество блоков 17 и 18 сравнения и соответственно счетчиков 19 и 20 не может превышать ш. Разрядность блоков 17 и 18 сравнения и счетчиков 19 и 20 определяется числом выходов блоков 5 сравнения устройства, подключаемых ко входам каждого из т блоков 17 и 18 сравнения блока 2 управления.В приведенных (фиг. 3 б, в) временных диаграммах передача...

Номер патента: 1061284

Опубликовано: 15.12.1983

Авторы: Мосеенков, Салогуб, Светличный

МПК: H04L 27/00

Метки: дискретной, информации, передачи

...выходы блока формирования сигналов обменасоединены с первым и вторым входами элемента ИЛИ, второй вход которого соединентакже с вторыми входами элементов И, а30 выходы коммутатора подключены к входамдешифратора,На чертеже представлена структурнаясхема предложенной системы.Система передачи дискретной информации содержит на передающей стороне1 блок 2 фазирования, блок 3 управления,кодер 4, формирователь 5 структуры кодограммы, выходной коммутатор 6 и блок 7формирования сигналов управления, а наприемной стороне 8 - анализатор 9, блок10 формирования сигналов обмена, формирователь 11 сигналов управления, блок 12выделения информационной части кодограммы, элемент ИЛИ 13, счетчик времени 14,формирователь 15 сигнала сброса, первый16 и второй...

Номер патента: 1061285

Опубликовано: 15.12.1983

Авторы: Беляев, Гореликов, Дрямов

МПК: H04L 27/152

Метки: приема, сигналов, частотно-манипулированных

...демодулятор 15, блоки 16 и 17 фазовой автоподстройки частоты, делители 18 и 19 частоты.Устройство работает следующим обра- зом Принимаемый частотно-манипулированный радиосигнал с символьными частотамии 1, поступает на входы смесителей 1 и 3 частот. Средняя частота радиосигнала составляет 1,р -- - - - . С помощьюГ+Г2смесителя 1 частот, эталонного генератора 6 и полосового фильтра 12 осуществляется перенос спектра радиосигнала на среднюю частоту ср = ар - 1 и, где Ьт - частота сигнала эталонного генератора 6, Смесители 2, 4 и 5 частот, фильтры 7 - 9 нижних частот, управляемый генератор 11 и фазовращатель 10, осуществляющий сдвиг по фазе на 90, образуют кольцо Костаса, предназначенное для слежения за подавленной несущей. В спектре...

Номер патента: 1061286

Опубликовано: 15.12.1983

Авторы: Галилов, Зубков, Кириченко, Нефедов

МПК: H04L 27/233

Метки: демодуляции, сигнала, фазоманипулированного

...11 сос- открывается только в моменты перетоит из первого дифференцирующего хода двоичных символов в противопо" блока 14, первого элемента И 15, - ложное, состояние. На выходе. ключа ключа 16, второго дифференциорующе в эти моменты времени появляютго блока 17,инвертора 18 и второго , ся импульсы различной полярности . элемента И 19,5при переходе "1" в "О" отрицательУстройство работает следующим ные, при переходе "О" в "1" - поло- образом, жительные (Фиг. 2 Ь) . При этом из"Пусть передается последователь- менения полярности посылок из-за ность двоичных символов (фиг.2 а). "обратной работы" на выход ключа В канал связи передается фазомани О 16 не.проходят так как он открыпулированный сигнал (Фиг. 25) . вается только в моменты...

Номер патента: 1061287

Опубликовано: 15.12.1983

Автор: Елагин

МПК: H04L 27/22

Метки: детектирования, сигналов, фазоманипулированных

...умножение этого сиг-.нала на трапецеидальную огибающую,поступающую на второй сигнальныйвход аналогового перемножителяс выхода интегратора 13. Такая обработка входного сигнала повышаетчастотную избирательность при последующем разделении канальных сигналов в многоканальном корреляторе 2, 10формирование огибающей начинаетсяждущим мультивибратором 7, которыйзапускается дважды на интервалепосылки сигнала; первый раэ импульсом от блока 6 управления и 15синхронизации через сумматор 8,а второй раз - от заднего фронтаформирователя 10 сигналов такжечерез сумматор 8. Одновременно фор-мирователь 10 сигналов управляетпереключающим блоком 12, которыйподключает на вход интегратора 13импульсы от ждущего мультивибратОра 7 непосредственно либо...

Номер патента: 1061288

Опубликовано: 15.12.1983

Авторы: Барлабанов, Бочков, Литвиненко, Хмелевский

МПК: H04L 27/28

Метки: многопозиционных, приема, сигналов, сложных

...и являются входом устройства, выход дополнительного порогового блока соединен с первым входом дополнительного регистра сдвига, второй вход которого соединен с другим выходом формирователя тактовых импульсов, а выходы - с первыми входами дополнительных элементов равнозначности/ вторые входы которых соединены с вь;- ходами коммутатора, а выходы - с дополнительными входами сумматора.На чертеже изображена структурная электрическая схема предложенного устройства.Устройство содержит пороговые блоки 1 и 2, формирователь 3 тактовых импульсов, регистры 4 и 5 сдвига/ коммутатор б, элементы равнозначности 7 и 8, сумматор 9, счетчик 10, генератор 11 тактовых имйульсов,инвертор 12, блок 13 памяти, компаратор 14, буферный регистр 15, инвертор...

Номер патента: 1062876

Опубликовано: 23.12.1983

Авторы: Зильберталь-Глобус, Пальчиков, Панин

МПК: H04L 7/00

Метки: демодулятор, стартстопный

...с первым входом триггера,второй вхоц которого соединен с выходом блока выделения Фронта, входкоторого объединен с первьм входомтретьего элемента И и соединен с выходом дешифратора, вход которогосоединен с выходом второго счетчика,выход второго триггера или второйвход третьего элемента И соединенс третьим входом первого счетчика,первый вход второго счетчика соединен с одним выходом блока синхронизации, второй и третий входы второгосчетчика соединены соответственнос выходами стартстопного триггера.На фиг.1 изображена структурнаяэлектрическая схема предложенногодемодулятора; на фиг,2 - диаграммы,поясняющие работу устройства.Стартстопный демодулятор содержит обнаружитель 1 адресного сигнала, стартстопный триггер 2, элементИ 3, генератор...

Номер патента: 1062877

Опубликовано: 23.12.1983

Авторы: Григорьев, Ильин, Кошелев

МПК: H04L 7/00

Метки: времени, временных, радиосигналам, синхронизации, точного, шкал

...нходу формирователя программ и третьему входу коммутатора,выходы элемента задержки подключенык саответствуюцим входам блока элементов И, выход блока временной коррекции подсоединен к первому входудополнительнОГа КОМмУтатора, и втог,рому входу которого подсоединен третий выход датчика эталонного сигнала а третий вход подключен к ныходу блока управления и индикации.На чертеже представлена структурна-электрическая схема устройствасинхронизации временных шкал па радиосигналам точного времени,устройство синхронизации временных шкал по радиосигналам точноговремени содержит опорный генератор 1, датчик 2 эталонного сигнала, блок 3 ,нременной коррекции, дополнительный коммутатор 4, элемент 5 задержки, блок б элементов И, генератор 7 случайных...

Номер патента: 1062878

Опубликовано: 23.12.1983

Авторы: Дунаев, Павлов

МПК: H04L 7/02

Метки: автоподстройки, дискретной, импульсов, тактовых, фазы

...входе которого присутствует потенциал логической единицы, делит 15 частоту входного сигнала, а второй триггер н это время остановлен (фиг.2, м, н). Выходные сигналы этих триггеров объединяются элементом И-НЕ 24. За счет того, что на выходе остановленного триггера присутствует потенциал логической единицы, на выход элемента И-НЕ 24 в каждый момент нремени проходит выходной сигнал того триггера, который в данный 25 момент времени работает (фиг.2 м,н, о). Этот сигнал после инверсии поступает на вход триггера 20, являющего,ся второи ступенью делителя частоты.Блок 2 выбора триггера в неразде- З 0и тех же последовательностях импуль- . сов или, что то же самое, на одних и тех же фронтах импульсов задающего генератора 1.Формируются...

Номер патента: 1062879

Опубликовано: 23.12.1983

Авторы: Шадрин, Ягуд

МПК: H04L 7/02

Метки: синхронизации, фазовой

...5, элемент ИЛИ б, блок 7 счетчикон, блок 8 памяти и мультиплексор 9.Устройство для фазовой синхронизации работает следующим образом.Последовательность импульсов фиг.2 а ) задающего генератора 1 поступает на вход линии 2 задержки которая может быть выполнена на регистре сдвига. ПоследовательностиЧ,(фиг,2 а,б,в) на отводах линии 2 задержки сдвинуты по Фазе друг относительно друга на величину б , равную длительности импульсов последовательности Ц . При этом период следования Т импульсов последовательности должен соответствовать длительности тактового интервала передаваемого дискретного сигнала, а число используемых отводов линии 2 задержки должно быть равно величине 0 7 сЭг 1 ементы И 3 обеспечивают подключение узких импульсон...

Номер патента: 1062880

Опубликовано: 23.12.1983

Авторы: Данилов, Орлов

МПК: H04L 7/02

Метки: выделения, импульсов, тактовых

...2 частоты. Импульсыс выходов фазового дискриминатора 1(импульсы управления) поступают на д 5входы элемента ИЛИ 3 и элементовИ 4 и 5. При этом импульсы управления, объединенные в элементе ИЛИ 3,поступают на вход блока б привязкиимпульсов, в котором осуществляетсяпривязка этих импульсов к ближайшимпо времени действия 1 импульсам высокочастотной последовательности,подаваемой с выхода триггера 8, который обеспечивает разделение исХодной высокочастотной последовательности, поступающей на вход 14 устройства, на две последовательности,сдвинутые на половину периода следования.Импульсы с выхода блока б привязки импульсов поступают на установочный вход счетчика 9, вызывая периодические переключения (смены состояний) его триггеров. При этом...

Номер патента: 1062881

Опубликовано: 23.12.1983

Авторы: Королев, Купеев

МПК: H04L 7/08

Метки: двоичном, кодировании, сверточном, синхронизации, цикловой

...4 совпадения, пороговый счетчик 5 Формирователь б запрещающихсигналов, формирователь 7 тактовых 45импульсов, счетчик 8 объема выборки,счетный триггер 9 второй блок 10совпадения, формирователь 11 временного интервала перезаписи третий,четвертый и пятый блоки совпадения 12-14, инвертор 15, дополнительный счетный триггер 1 б, регистр 17,сдвига, и мажоритарный элемент 18.1Устройство для цикловой синхронизации при двоичном сверточном55кодировании работает следующимобразом,Принятая кодовая последовательность в коммутаторе 1 разделяетсяна информационную (или информационные и на проверочную (или проверочные) последовательности. Символыинформационной последовательностипоступают на вход Формирователя 2проверочной последовательности, 65 где из...

Номер патента: 1062884

Опубликовано: 23.12.1983

Автор: Толоченко

МПК: H04L 25/30

Метки: информации, передачи, приема, цифровой

...И-НЕ,элемент И, одновибратор и ключ,выход которого соединен с нходомсчетчика, выходы которого подключены к входам элемента И-НЕ, и спервым входом элемента ИЛИ, второйвход которого соединен с перным нхо дол ключа, к нторому входу которого подключен ныход генератора тактовых импульсов, при этом выход мультиплексора соединен с вторым входомэлемента И, а на приемной стороневведены первый и второй ключи, ныходы которых подключены соответственно к дополнительному входу дешивратора и к входу счетчика, соответствующий выход которого соединенс первым входом элемента И, выходкоторого подключен к первому входу35 -триггера, первый выход которогосоединен с первыми входами первогои второго ключей, к вторым входамкоторых подключены...

Номер патента: 1062885

Опубликовано: 23.12.1983

Авторы: Анисимова, Болдин, Виноградов, Соловьев

МПК: H04L 27/02

Метки: данных, передачи, сигнала, формирования

...соединены с соответствующими входами первого и второго регистров сдвига, тактовые выходы которых объединены. 45Па чертеже приведена блок-схема прецлагаемого устройстэа.Устройство для формирования сигнала передачи,цанных содержит блок 5 О 1 разделения каналов, сумматор 2, фильтр 3 нижних частот, блоки 4 и 5 э.лементов ИЛИ , блоки б и 7 резисторов, блок 8 дифференциальных усилителей, регистры 9 и 10 сдвига. 55Устройство работает следующим образовал,Пусть блок 1 разделения каналов формирует в момент записи инфор мации в первый разряд логическую единицу на одном соответствующем выходе, если на информационный вход блока 1 разделения каналов поступает логическая единица, и на другом соответствующем выходе - если на ин" формационный вход...

Номер патента: 1062886

Опубликовано: 23.12.1983

Авторы: Горбенко, Дятлов, Клименко, Муравьев

МПК: H04L 27/20

Метки: манипулятор, фазовый

...делителя частоты.На фиг,1 представлена блок-схемапредлагаемого манипулятора; на фиг.2 эпюры напряжений, поясняющие егоработу.Фазовый манипулятор содержит генератор 1 высокой частоты, первый смеситель 2, первый полосовой фильтр 3,второй смеситель 4, второй полосовойфильтр 5, первый и второй управляемые делители б и 7 частоты соответственно, генератор 8 манипулирующейпоследовательности, блок 9 перестройки несущей частоты, элемент 10задержки.Фазовый манипулятор работает следующим образом.Сигнал с выхода генератора 1 высокой частоты5%= 1,со 5 (ЫЛЧ,где Н, Ы, с - амплитуда, частотаи фаза сигнала подается на входы управляемых делителей б и 7 частоты.На выходе первого управляемогоделителя б частоты имеем бф=1 соэ (ы,1 о,цигде 0 - амплитуда...

Номер патента: 1062887

Опубликовано: 23.12.1983

Авторы: Дунаев, Павлов

МПК: H04L 27/22

Метки: приема, сигналов, фазоманипулированных

...и блоквосстановления сигналов, информационные входы и выход которого соединены соответственно с выходамиблока обработки сигналов и входомФильтра нижних частот, выход формирователя импульсов подключен к входу блока фазовой автоподстройки 5 Очастоты, а блок обработки- сигналоввыполнен в виде арифметического сумматова. элемента И, а второй вход - соедийенс входом второго инвертора и является первым информационным входом блока восстановления сигналов, вторыминформационным входом, входом стробимпульсов и выходом которого являются соответственно вход первого инвертора, второй вход элемента И и выход триггера.На фиг,1 изобракена структурнаяэлектрическая схема устройства," нафиг.2 - эпюры напряжений, поясняющие его работу.Устройство...

Номер патента: 1062888

Опубликовано: 23.12.1983

Авторы: Галилов, Зубков, Кириченко

МПК: H04L 27/233

Метки: приема, сигналов, фазоманипулированных

...вход которого является вторым входом селектора, первым входомкоторого является вход первого усилителя, выходом селектора является 25выход ключа.Кроме того, инвертор содержит дваэлемента НЕ, два элемента И и элементИЛИ, входы которого соединены с выходами первого и второго элементовИ, первые входы которых соединеныс выходами соответственно первогои второго элементов НЕ, вход первого элемента НЕ соединен с вторым входом второго элемента И, второй входпервого элемента И соединен с входомвторого элемента НЕ и является вторым входом инвертора, первым входом которого является вход первогоэлемента НЕ, выходом инвертора является выход элемента ИЛИ. 40На фиг.1 изображена блок-схемапредлагаемого устройства; на фиг,2 блок-схема селектора; на...

Номер патента: 1062889

Опубликовано: 23.12.1983

Авторы: Абдалов, Майсюра

МПК: H04L 27/32

Метки: комбинированной, манипуляцией, относительно-фазовой, приема, сигналов, частотной

...сигналов с манипуляцией частоты ца четыре.Поставленная цель достигается тем, что в устройство для приема сигналов с комбинированной частотной и относительно-Фазовой гаципуляцией, содержащее полосовой фильтр, выход которого подключен к входу частотного детектора и первому входу первого перемножителя, выходы которых соединены соответственно через первый маципуляциоцный фильтр и первый узкополосный фильтр с входом первого Формирователя импульсов и первым входом второго перемцояителя, выход которого через второй маципуляционный фильтр подключен к вкоду второго формирователя импульсов, при этом выход первого узкополосного Фильтра соецицец с входом элемента задержки, выход которого подключен к второму входу первого переглножителя,...

Номер патента: 1062890

Опубликовано: 23.12.1983

Автор: Израильсон

МПК: H04L 27/26

Метки: многопозиционных, приемник, сигналов, цифровой

...решающий блок 11 и далее на выход.На одном из выходов цифрового адаптивного корректора 10, с целью повышения точности выделения тактового колебания, формируются не только многоразрядные двоичные сигналы, соответствующие отсчетным значениям, но также и дополнительные многоразрядные двоичные сигналы, соответствующие серединам между соседними отсчетными значениями (т.е. границам принимаемых элементов сигнала) .Алгоритм подстройки тактового колебания поясняется векторными диаграммами (иг,2 аз), приведенными для различных многопозиционных методов модуляции.На фиг,2 а представлена диаграмма для метода четырехпозиционной комбинированной амплитудной и относительной фазовой модуляции с частично подавленной одной боковой полосой частот (АОФМ ОБП),...

Номер патента: 1062891

Опубликовано: 23.12.1983

Авторы: Макаров, Цикин

МПК: H04L 27/22

Метки: демодулятор, дискретных, сигналов

...с другого. При интервале анализа сигналаТ= 2 Т второго элемента б задержки имеется с ячеек памяти четыреотвода,К выходам средних отводов подключены соответствующий дополнительный сумматор 8 и инвертор 9, на выходе которого формируется импульсный отклик на всем интервале анализа 01 ( 2 Т, состоящий из суммыдвух частей отклика на интервалахО2 Т и Т 12 Т. При этом всевремя задержки второго элементаб задержки, составляет 2 Т (от первого отвода до среднего отвода=Т и от среднего отвода до последнего -1 =Т).К выходам крайних отводов второго элемента б задержки подключеныдругой дополнительный сумматор 8и инвертор 9, при помощи которыхформируются всевозможные комбина-ции импульсных откликов, соответствующих различным комбинациям предыдущих и...

Номер патента: 1067609

Опубликовано: 15.01.1984

Автор: Малышев

МПК: H04L 15/03

Метки: автоматический, ключ, телеграфный

...напряжения 23.Гель изобретения - Формирование сигналов с регулируемым соотношением длительностей точек и тире при 45 независимой регулировке скорости передачи. Поставленная цель достигается тем, что в автоматический телеграфный ключ, содержащий манипулятор, первый выход которого соединен с первым входом первого элемента И-ИЕ, второй вход которого соединен с вторым выходом манипулятора и с первым входом второго элемента И-ИЕ, второй вход которого соединен с третьим входом первого элемента И-ЯЕ и с выходом инвертора, вход которого соединен с входом генератора тональной частоты и с выходом третьего 60 элемента И-ИЕ, первый вход которого соединен с инверсным выходом и первым входом первого триггера, второй вход которого соединен с первым...

Номер патента: 1067610

Опубликовано: 15.01.1984

Авторы: Куля, Кутас, Романюк

МПК: H04L 27/14

Метки: детектор, сигналов, частотно-манипулированных

...или логического 0, в зависимости от частоты входного сигнала.Различители частоты поочередно находятся в .одной из двух фаз: переходной и установившейся.Переключение фаз в различителяхосуществляет триггер 2, управляемыйпо счетному входу входным сигналом, преобразованным формирователем 1 импульсов в последовательность прямоугольных импульсов одной из двух частот Р или ГВ то время, как один различитель .частоты, например, находится в переходной фазе, другой различитель частоты находится в установившейся фазе. При этом в Другом различителе частоты на третий вход элементаИ-НЕ 4 и второй вход триггера б поступает потенциал логического 0 по информационному входу различителя частоты с прямого выхода триггера 2. Триггер фб реагирует по своим...

Номер патента: 1067611

Опубликовано: 15.01.1984

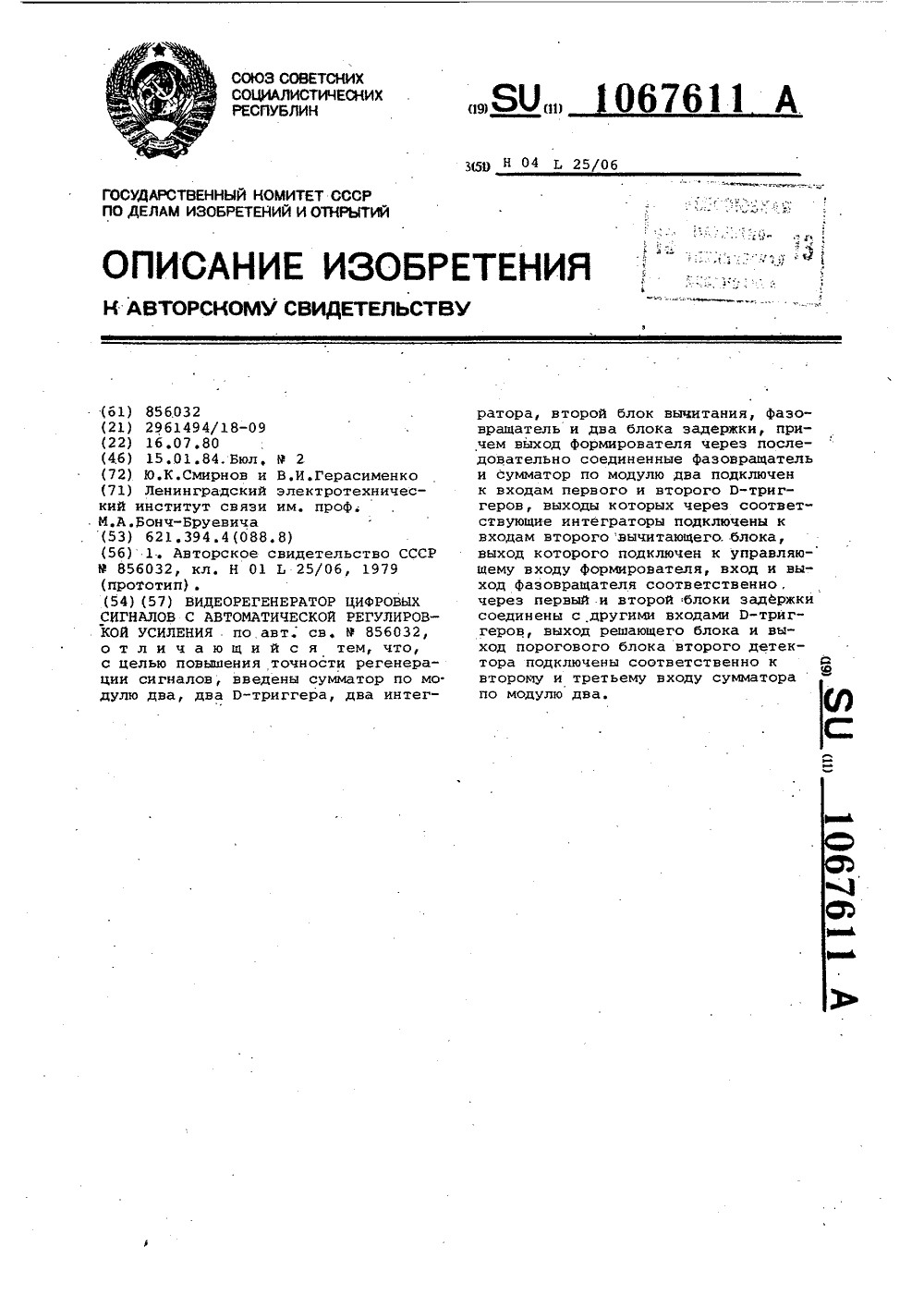

Авторы: Герасименко, Смирнов

МПК: H04L 25/06

Метки: автоматической, видеорегенератор, регулировкой, сигналов, усиления, цифровых

...попаданиясмеси сигнала и шума в область напряжений больше и меньше порога решаю 60 щего блока 5, причем максимальнаяи минимальная амплитуды напряженийсмеси сигнала и шума ограничены порогами пороговых блоков 8 и 9. Оценка указанных вероятностей производит 65 ся сумматорами и интеграторами.12 и 13 в момент стробирования детекторов б и 7 тактовыми импульсами. Параметры детекторов б и 7 подбираются таким образом, что в установившемся режиме указанные выше вероятности равны. При отклонении значе ний напряжений сигнала в моменты стробировання детекторов б и 7 по их тактовым входам от оптимальной величины порога нарушается равенство укаэанных вероятностей, что при водит к появлению регулирующего напряжения на выходе блока 2 вычитания. В...

Номер патента: 1067612

Опубликовано: 15.01.1984

Автор: Петров

МПК: H04L 25/45

Метки: кодовых, комбинаций, стартстопных, формирования

...через дополнительный 40элемент И, другой вход которогосоединен с выходом дополнительногоэлемента ИЛИ, введены последовательно соединенные анализатор четности и второй дополнительный элемент 45И, причем выход генератора кодовыхкомбинаций соединен с входом анализатора четности, выход элемента ИЛИ соединен с другим входом второго дополнительного элемента И, выход которого является выходом устройства,ИЛИ 5, дополнительный элемент И 6,второй дополнительный элемент И 7,анализатор 8 четности.Устройство работает следующимобразом.В исходном состоянии тактоваяпоследовательность (ТИ 2 ) на входеустройства не подается и потенциалс выхода 9 распределителя 1 черезэлемент ИЛИ 2 и второй дополнительный элемент И 7 подается на выход,формируя...

Номер патента: 1067613

Опубликовано: 15.01.1984

Автор: Плаксиенко

МПК: H04L 27/00

Метки: двоичных, некогерентного, приема, сигналов

...причем для реализации способане требуется дополнительных априорных сведений и сложных измерений.35 Способ некогерентного приема двоичныхсигналов не противоречит критериюмаксимальной апостериорной вероятности для симметричных сигналов ипозволяет увеличить разность всехих начальных моментов за счет преимущественного уменьшения (подавления ) реализаций текущих значенийсигнаЛов, меньших по уровню. Следуетотметить, что при первом циклеобработки значение параметра К не 10должно превышать величины 0,414,его конкретное значение зависит отстепени рассогласования последетекторной, фильтрации с длительностьЮсигнала и от соотношения мощностей 15сигнала и помехи на входе (Рс /Рщ).При обработке по предлагаемомуспособу полное подавление...

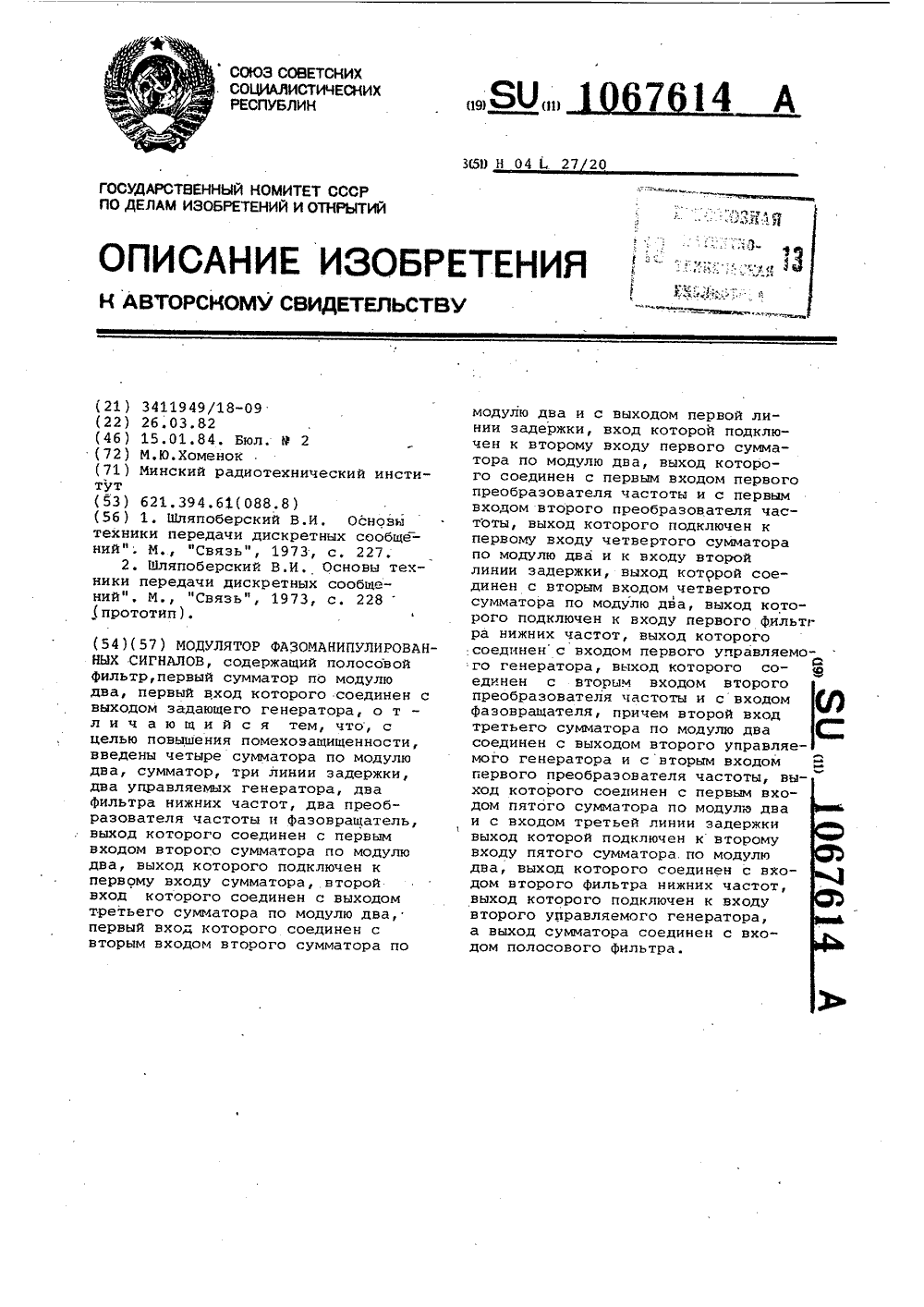

Номер патента: 1067614

Опубликовано: 15.01.1984

Автор: Хоменок

МПК: H04L 27/20

Метки: модулятор, сигналов, фазоманипулированных

...на первый вход которого поступает сигнал на несущей часТСТЯ, СО 5231 Е, 1 + Г 17) С НЫХОда ЭадаЮщего генератора 15. На выходе сумматора 4 по модулю два формируетсясигнал, соответствующий сигналу сманипуляцией фазы на 180 с прямоугольной формой манипулирующей посылки Я 1 1 с О Э ( 2 ЛЕн 6 + .Ч) р которыйпоступает на первые входа преобра-.зователей 9 и 10 частоты, на вторыевходы которых поступают соответственно опорные сигналыт ГЛ ( 31 ОП 1 с ТОПЛ 1 И СОЭт 23 ЕОП 2фс выходов управляемых генераторов11 и 12.тГДЯ , Гтр - СООтВЕтСтВЕННО НЕСУщая частота и начальная фаза сигна 33 а задающего генератора 15; ЕОГ 11несущая частота и начальнаяфаза опорного сигнала на выходе управляемого генератора 12, причемОТ 1Н р Т) р ОП 2 р ОП 2несущая частота и...

Номер патента: 1069180

Опубликовано: 23.01.1984

Авторы: Деревянных, Письмеров, Рычева

МПК: H04L 1/00

Метки: двоичной, достоверности, информации, передачи

...передаче информации. Поэтомуконтроль достверности производитсянеоперативно,Цель изобретения - уменьшение вре.мени определения достоверности передачи двоичной информации при сохранении точности.Поставленная цель достигаетсятем, что в устройство для определения достоверности передачи двоичной информации, содержащее последовательно соединенные блок пересчетаи блок индикации, последовательносоединенные формирователь интервалов анализа и счетчик допустимогочисла ошибок, последовательно сое -диненные блок поэлементной синхронизации, блок цикловой синхронизацииблок запрета, датчик контрольногосигнала, блок сравнения, измерительдлительности безошибочных интервалов, блок совпадения, второй входкоторого соединен с выходом счетчика допустимого...

Номер патента: 1069181

Опубликовано: 23.01.1984

Авторы: Инников, Курилов

МПК: H04L 7/00

Метки: биимпульсного, приемник, сигнала

...импульса, поступающего с выхода дополнительногоформирователя 5 (Фиг. 2 2 ), В начальный момент эти импульсы имеют произвольное нзаимное положениеЕслиимпульс с выхода дополнительного формирователя 5 появился позже импульса с выхода выделителя 1 тактовыхимпульсов, то он полностью проходитчерез элемент И 6 (фиг. 2 о ) навход синхронизации автогенератора7, заставляя его работать на частоте больше тактовой (с периодом т=л-ь) так что с каждым периодом импульс с выхода дополнительного формирователя 5 (фиг, 2) приближается к переднему фронту тактового импульса с выхода выделителя 1 тактовых импульсов 1 (Фиг. 2 Ь ) до тех 40пор, пока антогенератор 7 не начнетсинхронизироваться цо переднему фронту тактовых импульсов с выхода выделителя 1...
