H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 862383

Опубликовано: 07.09.1981

Авторы: Даниленко, Зыбин, Левашов

МПК: H04L 27/14

Метки: приема, сигналов, частотно-манипулированных

...блока подключен ко входупервого ограничителя, а выход второго ограничителя соединен со входом50решающего блока,Источники информациипринятые во внимание при экспертизе 1, Зюко А. Г. и Коробов Ю.Ф. Тео 55 рия передачи сигналов. М., Связь 972, с. 205-206 (прототип).о г,со,В момент включения устройства 24 = О, 10поэтому г = г, и интегратор 8 начи"нает заряжаться, стремясь к величине 2. При этом напряжение 24 начинает увеличиваться, что приводит кувеличе ю напряже я заряда 23 и к 15дальнейшему возрастанию напряжения2. Через некоторое время наступаетмомент, когда выполняется условие23 = 22+ 24=ОоНачиная с этого момента, напряжение2 перестает увеличиваться из-за действия ограничителя 9. Напряжение 24возрастает до величины +Оо, и в устройстве...

Номер патента: 862384

Опубликовано: 07.09.1981

Автор: Васильев

МПК: H04L 27/14

Метки: приема, сигналов, частотно-модулированных

...и элемент И 11 составляют анализатор 12.Устройство работает следующим образом.Сигналы с линии поступают на полосовыефильтры 1 и с них на детекторы 2. Если в спектре сигналов присутствует сигнал с частотой, лежащей в полосе пропускания одного из фильтров, на выходе соответствующего детектора появляется напряжение. При достаточной амплитуде указанного сигнала напряжение с выхода детектора 2 достигает порога срабатывания порогового блока 3, и на его выходе появляется сигнал, соответствующий логической единице.При наличии сигнала логической единицына одном из выходов порогового блока 3(а на втором - логического нуля) на выходе 14 появляется уровень напряжения, соответствующий этому коду.Если же на выходах пороговых блоков 3 присутствуют...

Номер патента: 862385

Опубликовано: 07.09.1981

Авторы: Головлев, Неронов

МПК: H03L 7/087, H04L 27/233

Метки: демодулятор, синхронно-фазовый

...генератора 4 управляется напряжением, полученным на вы"ходе блока памяти 2 после фильтрации ов Фильтре 3,Сигнал с выхода усилитепя промежуточной частоты поступает иа смеситель 7, на второй вход которогопоступает сигнал от гетеродина 8.15С выхода широкополосного фильтра 1отфильтрованный сигнал через линию задержки 10, поступает на смеситель 11,на второй вход которого поступает сиг-.нал от генератора 4.2 ОВыделенный в узкополосном фильтре 12 сигнал преобразованной частотыдетектируется амплитудньм детектором 13 и поступает через фазоинвертор 14 на триггер 15, Сигнал с тригге 25ра 15 управляет ключом 6. При формиро- .вании импульса триггером 15 ключ б неотпирается импульсамн формирователяимпульсов 5.При наличии шумового всплеска,когда...

Номер патента: 862386

Опубликовано: 07.09.1981

Автор: Стукалов

МПК: H04L 27/26

Метки: многопозиционных, приема, сигналов

...на своем выходе заданного уровня сигнала при допускаемых изменениях уровня входного сигнала. С усилителя сигнал поступа ет на демодуляторы Э и 4, на другие входы которых подаются сдвинутые отдносительно друг друга на 90 несущие колебания из блока 5. Сигнапц с демодуляторов поступают в АЦП 6 и 7 соответственно, где производится стробирование демодулированных аналоговых , сигналов в отсчетные моменты времени, соответствующие серединам принимаемых линейных элементов сигнала, эапоминание и хранение амплитуд полученных напряжений выборок и преобразование этих напряжений в 1-разрядные кодовые числа. Сигналы, по которым происходий стробирование, поступают из блока 8.С ЯЦП 6, 7 два 5-разрядных кодовых числа подаются в цифровой адаптивный...

Номер патента: 862387

Опубликовано: 07.09.1981

Авторы: Аношкин, Герасимов, Котенко, Сытов

МПК: H04L 27/26

Метки: многочастотных, передачи, разрыва, сигналов, фазы

...и разрешает в течениевремени Т прохождение на выход блока 10 и на усилитель 11 мощности одного из семи колебаний, поступаюпрас на его вход.За время Т фаза каждого иэ переключаемых колебаний изменяется на ве личину Ч 2 Р Т при этом сдвиг Фаз,двух исходных колебаний составит ве.личину дЧ= 2 Х (1 - Г ) Т. Тогда повеличине фазового сдвига семь исходных колебаний можно разбить на двегруппы, в каждой из которых фазовыйсдвиг между соседнирю колебаниямиза время Т равен ЬЧ; 2 Л. В первуюгруппу войдут колебания с частотамиГ, 1 м +1, а во вторую 1 О групп - колебания с частотами"ц -й и .нф ифи 1Г + - Г,. Разность частот в каждойиз групп обратно пропорциональна длительности символа Т формируемогомногочастотного сигналами Гц = Г1(= КГм = -...

Номер патента: 864586

Опубликовано: 15.09.1981

Авторы: Болотин, Юрченко

МПК: H04L 7/08

Метки: варианты, его, синхронизации, цикловой

...моменты времени, т,е. устройство нахо дится в состоянии синфазной работы.Ложные синхрогруппы, аналогичные фазирующим комбинациям и выделенные дешифраторами 2 и 3 из группового сигнала вследствие случайного сочетания нулей и единиц информации в групповом сигнале, не совпадают по времени с сигналом на входе элементов И 4 и 5, Формируемым один раэ за цикл и, следовательно, не проходят через элементы И 4 и 5 и не уча ствуют в процессе работы блока 6, накопителей 8 и 9 и разделителя импульсов 11При кратковременных искажениях Фаэирующих комбинаций например, из-за 65 воздействия помех или при сбоях синхронизации в системах более высокого порядка) сигнал на выходе блока б временно отсутствует. В этом случае элемент НЕТ 7 оказывается открытым и...

Номер патента: 864587

Опубликовано: 15.09.1981

Авторы: Мартынов, Рогова

МПК: H04L 13/12

Метки: коммутатор, пирамидальный, релейный

...чертеже представлена принципиальная электрическая схема устройства.устройство содержит многоконтактные реле с обмотками 1=1-1=(п+в) и переключающими контактами 2=1-1, 2=1-2, 2=2-1, 2=2-2, 2=3"1, 2=3 8645872=п, 2=п, 2=(п+п)-1, 2=(п в)-2, блок 3 управления, входе шины - входы 4 1-4 2выходную шину - выход 5, шину 6 питания.устройство работает следующим образом.В исходном состоянии все реле коюутатора обесточены, т.е. все ключи блока 3 управления находятся в разомкнутом состоянии. Выход 5 коммутатора через переключающие контакты 2=1-1, 2=2-1-1 и 2=-1 соединен со входом 4=1При подключении входа 4=2" к выходу 5 коммутатора, все ключи блока 3 управления находятся в замкнутом состоянии, при этом во включенном состоянии находятся только...

Номер патента: 864588

Опубликовано: 15.09.1981

Автор: Грубник

МПК: H04L 13/12

Метки: кольцевой, распределитель, релейный

...распределителя осуществляется следующим образом.ЪВ исходном состоянии один из замыкающих контактов 2, например первого канала, замкнут, Конденсатор 3 второго канала заряжен до напряжения источника питания по цепи шина 9 источника питания, заьыкающий контакт 2 первого канала, резистор 7, кон денсатор 3 второго канала и общая шина 4. При заикании замыкающей кнопки 6 управления через обмотку включения поляризованного электромагнитного реле 1 и диод 5 второго ка нала протекает ток разряда конденсатора 3 второго канала, в результате чего срабатывает поляризованное электромагнитное реле 1.второго канала и замыкается его замыкающийЗО контакт 2, через который напряжение источника питания подается на обмотку выключения поляризованного...

Номер патента: 864589

Опубликовано: 15.09.1981

Авторы: Волков, Гузеев, Дегтярев, Поликанов

МПК: H04L 13/14

Метки: импульсов, распределитель

...5 последующего канала соединен с выходом элемента И 2 предыдущего канала.Функционирование распределителя импульсов осуществляется следующим образом.По установочной шине 11 поступает импульс, который через элемент ИЛИ 10 подается на входы синхронизации 1 К-триггеров 1. По входным шинам 8 подается двоичный код, который заносится в 1 К-триггеры 1 через элементы И 4 по заднему фронту импульса установки. Элемент задержки 13 ограничивает длительность импульса установки и обеспечивает подачу единичного логического уровня 4 О на вторые входы элементов И 4 момент записи двоичного кода в ХК-триггеры 1. При поступлении по установочной шине 11 импульса, длительность которого меньше времени задержки элемента задержки .13, запись в 1 К-триггеры 1...

Номер патента: 866764

Опубликовано: 23.09.1981

Авторы: Агафонов, Белов

МПК: H04L 1/16

Метки: обратной, передающее, решающей, связью, системы

...на время ожидания сигнала "Повтор передач", с кото.рого производится опрос анализатора 14 повтора передач. На приемной станции по аналогии с передающей из правильно принятых кодовых блоков информации на рекуррентной линии задержки и блоке сложения по модулю два (на черт. не показано) формируется защитный итог и посимвольно сравнивается с защитным итогом, принятым иэ прямого канала связи. Реэультат правильного сравнения защитного итогасвидетельствует об отсутствии необнаруженной ошибки в принятои информации, при этом по обратному каналу не передается сигнал "Повтор передач", Отсутствие сигнала с анализатора 14 повтора передач по результату его опробывания датчиком 13 метоквремени свидетельствует об окончаниирежима передачи...

Номер патента: 866765

Опубликовано: 23.09.1981

Авторы: Колесник, Малыгин, Самофалов, Часовников

МПК: H04L 1/16

Метки: вставок, выпадений, информации, исправления, обнаружения

...1 и подключение дополнительного накопителя 3. Кроме того, это напряжение подготовит к срабатыванию блок 12 сброса.Одновременно датчик 11 комбинации "Пробел" осуществит запись на месте принятой ошибки комбинации "Пробел", Во время цикла блокировки также происходит сравнение комбинаций, поступающих на блок 7 сравнения с выходапервого разряда дополнительного накопителя 3 и последнего разряда входного накопителя 1 через первыи и второи элементы ИЛИ 8 и 9 соответственно.Если за время блокировки в дополнительныи накопитель 3 поступит комбинация "Запрос", то она с выхода первого разряда через первый элементИЛИ 8 поступит на дешифратор 6 комбинации "Запрос" и последний выдает сигнал на блок 10 управления. Приэтомна первом выходе блока 10...

Номер патента: 866766

Опубликовано: 23.09.1981

Авторы: Замрий, Митяков, Рыськов, Феоктистов

МПК: H04L 1/16

Метки: защиты, обратной, ошибок, решающей, связью

...ЗАПРЕТ, к второму входу которого подключен выход первого счетчика,На чертеже представлена структурная схема. предложенного устройства.Устройство содержит дешифратор 1служебных комбинаций, распределитель2, Входной накопитель 3, выходнойнакопитель 4, декодирующий блок 5,счетчик 6 блокировки, датчик 7 сигнала обмена, элемент И 8, блок 9 анализа результатов декодирования.Блок 9 анализа результатов декодирования содержит первый элемент ЗАПРЕТ 10, первый элемент И 11, триггер12, второй элемент И 13, первыйсчетчик 14, третий элемент И 15,второй счетчик 16, второй элемент ЗАПРЖ 17, .третий элемент ЗАПРЕТ 18,элемент ИЛИ 19.Устройство работает следующим образом.В исходном состоянии триггер 12,первый и второй счетчики 14 и 16 находятся в...

Номер патента: 866767

Опубликовано: 23.09.1981

Авторы: Евланов, Золотоносов, Иванов

МПК: H04L 1/16

Метки: данных, двум, информации, каналам, обратной, параллельным, передачи, приема, решающей, связи, связью, системе

...входу логической схемы, первы вход элемента ИЛИ объединен с управляющим выходом блока повышения достоверности и входам анализаторе плотности ошибок, выход которого подключен ко вт рому входу элемента ИЛИ, кроме того, анализатор плотности ошибок содержит последовательно соединенные регистр, ре версивный счетчик и декодер, выход кото рого является выходом анализатора плотности ошибок, вход регистра объединен с дополнительным входом ревесивного счетчика и является входом анализатора плот ности ошибок, а на входы "Сброс" регистра поданы тактовые импульсы.На чертеже представлена структурно- электрическая схема устройства.Устройство для приема информации по двум пераллельным канелем связи в системе передачи данных с решающей обратной связью...

Номер патента: 866768

Опубликовано: 23.09.1981

Авторы: Кибакин, Кудряшов

МПК: H04L 5/22

Метки: радиосвязи

...сигнала с источника 1 дополнительной линией 8 задержки на время, равное длительности работы приемника 4 или передатчика 2, а второй- путем переноса спектра частот этого же исходного сигнала блоком 12 в верхнюю область частот, расположенную в непосредственной близости от спектра частот исходного сигнала, Сигнал, поступающий на регистрирующий блок 7 при приеме на другой стороне формируется сумматором 6 и представляет собой сумму двух сигналов один из которых образован иэ принятого сигнала приемником 4 путем фильтрации его фильтром 11, а второй - путем трех последовательных операций над этим же принятым сигналом, заключаю- шихся в фильтрации фильтром 10, переносе спектра в нижнюю область частот блоком 13 и задержке на время, равное...

Номер патента: 866769

Опубликовано: 23.09.1981

Автор: Шустров

МПК: H04L 7/00

Метки: синхронизации

...причем пары ключей 1 различных каналов замыкают со сдвигом, равным длительности защитного интервала, После размыкания ключей 1 соответствующие коммутируемые фильтры 2 находятся в режиме свободных колебаний, амплитуду которых определяют с помощью пиковых детекторов 3. Выходы пиковых детекторов 3 поданы на вход блока 4 вычитания. Каждый блок 4 вычитания определяет разность между двумя входными напряжениями. Сигналы с блоков 4 вычитания подаются на выпрямители 5, определяющие модули входных напряжений, Блок 6 вычитания осуществляет измерение сигнала рассинхррнизации, который используется для коррекции фазы генератора 8 синхроимпульсов.Параллельно входной сигнал выделяется полосовым фильтром 9, стробируется дополнительным ключом, 10,...

Номер патента: 866770

Опубликовано: 23.09.1981

Авторы: Ефимов, Титов

МПК: H04L 7/02

Метки: синхронизации

...которое заносится по всем адресам в блок 5, И последующие периоды поиска фазы входного сигнала иэ блока 5 по импульсам от генератора 8 выбирается предыдущее зна чение анализа, записывается в блок 4 производится анализ и результат по тому же адресу заносится в ОЗУ блока 4, так как на счетчик 6 поступают импульсы через делитель 9. Блок 7 анализирует состояние реверсивного счетчика блока 4 и в случае достижения верхней границы вероятности выдает сигнал обнаружения,т.е. в данный момент фаза входного и опор. ного сигналов совпадают. 25Если та передающая станина, с которой, возможна связь по приему, не работает, т,е. не передается информационный сложный сигнал иэ ансамбля входных сигналов, то на вход порогового блока 8 по О .тупает модуль...

Номер патента: 866771

Опубликовано: 23.09.1981

Авторы: Быстрицкая, Одинцов, Приходько, Чижов

МПК: H04L 7/02

Метки: автоподстройки, дискретной, фазовой, частоты

...на который подано разрешающее воздействие, через элемент ИЛИ 6 поступает на вход делителя 7 частоты, который понижает час 35 тоту импульсной последовательности до частоты 1. В фазовом дискриминаторе 8 происходит сравнение фаз импульсной пос ледовательности т. и синхронизируюшей импульсной последовательности с, При наличии рассогласования фаз на одном из выходов фазового дискриминатора 8 в зависимости от знака рассогласования появится сигнал, поступающий на соответствующий вход миогостабильного триггера45 9 и вычитает при оставании фазы или прибавляет при опережении фазы импульсной последовательности т, по отношению к т.с единицу к вращающемуся в нем коду. Например, при отставании фазы код, храня-, щийся в триггере 9, уменьшится на еди-50...

Номер патента: 866773

Опубликовано: 23.09.1981

Авторы: Андронов, Волков, Стальнов

МПК: H04L 7/04

Метки: пуска, фазового

...И, при этом первый вход дополнительного элемента И объединен с первым входом элемента И, а ко второму входу дополнительного элемента И подключен дополнительный выход переключателя режима работы, выход элемента И через элемент ИЛИ подключен ко входу "сброс" переключателя режима работы, счетчика "нулейф и счетчика интервалов, ко входу которого подключен выход счетчика "нулей", сигнальный вход которого объединен с другим входом порогового блока, другой выход которого подключен к соответствующему входу переключателя режима работы. 38667Устройство фазового пуска рекуррент-ной последовательности содержит переключатель 1 режима работы, рекуррентныйрегистр 2 сдвига, сумматор 3 по модулюдва, дешифратор 4, счетчик 5 "нулей",счетчик 6...

Номер патента: 866775

Опубликовано: 23.09.1981

Авторы: Агафонов, Белов

МПК: H04L 17/16

Метки: дискретной, информации, приема

...4 все блоки устройства устанавливаются в исходное состояние, обеспечивая готовность к приему очередной кодограммы.При наличии ошибок в канале связи.Запись информации в накопитель 4, а также формирование защитного итога по правильно принятым кодовым блокам осуществляется по алгоритму, описанному выше. Если декодер 2 обнаружил ошибку в кодовом блоке, он разрешает работу формирователя 13 сигнала "Переспрос", с выхода которого сигнал "Переспрос выдается на вход канала связи и одновременно через блок 8 управления закрывает ключ 5 по первому входу, через блок 3 записи и считывания инфор-: мации записывает одиночный сигнал (маркер) в накопитель 4 перед первой позицией искаженного кодового блока. Таким образом, в процессе приема кодограммы в...

Номер патента: 866776

Опубликовано: 23.09.1981

Автор: Поддубный

МПК: H04L 27/22

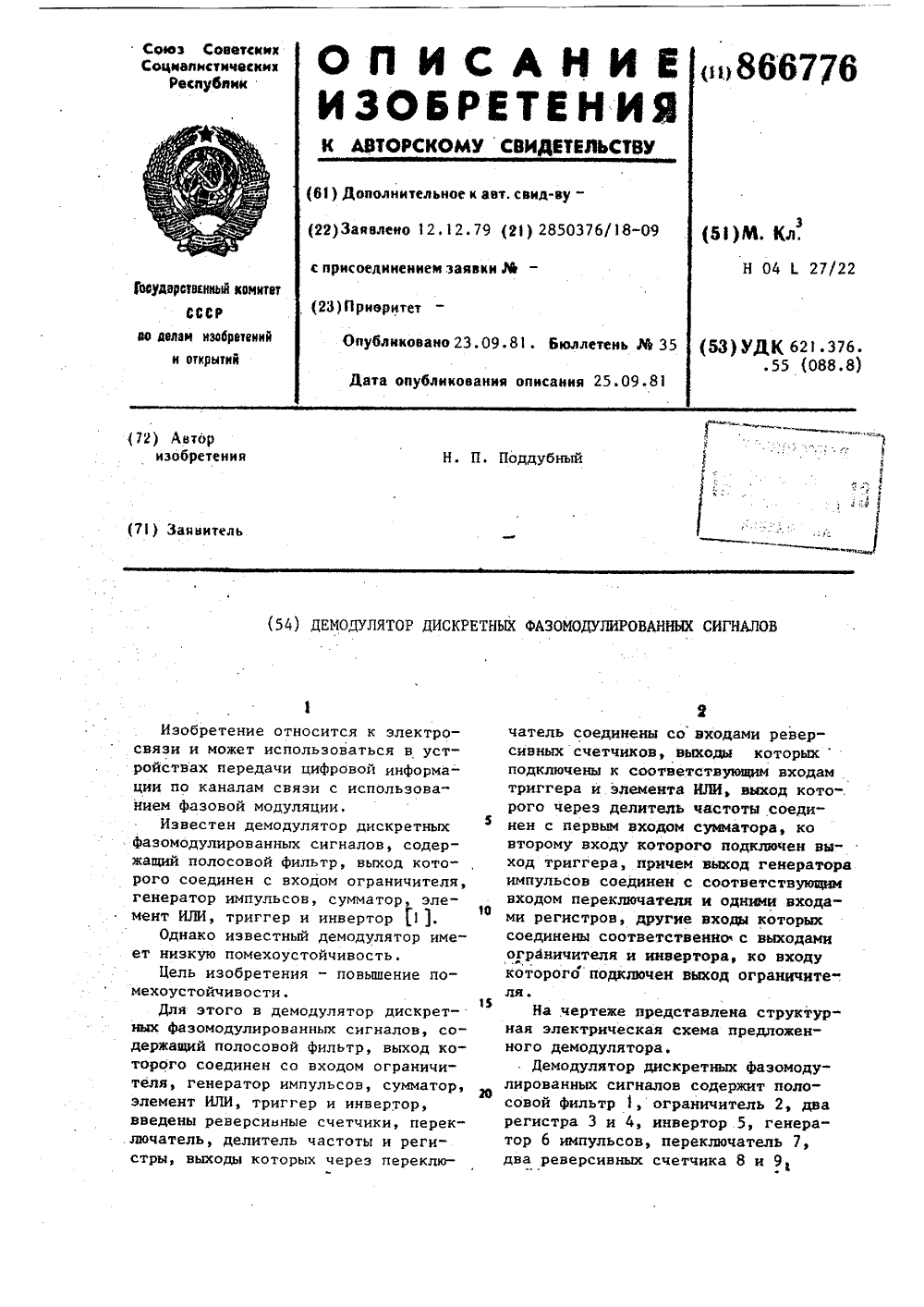

Метки: демодулятор, дискретных, сигналов, фазомодулированных

...импульсов 6, регистров 3, 4 и переключателя 7 преобразуется в импульсы счета реверсивных счетчиков 8, 9. Частота следования импульсов опроса генератораимпульсов 6 во много раз больше частоты несущего колебания входного фазомодулированного сигнала и определяется коэффициентом счета реверсивных счетчиков, В течение длительности посылки одного знака входногофазомодулированного сигнала один изреверсивных счетчиков работает в режиме суммирования, а другой - в режиме вычитания. В течение длительности посылки другого знака счетчикаработают в противоположных режимах.Управление режимом счета реверсивных счетчиков осуществляется преобразователем входного фазомодулированного сигнала в импульсы счета реверсивных счетчиков путем подачи импульсов от...

Номер патента: 866777

Опубликовано: 23.09.1981

Авторы: Васильев, Кишенский, Свириденко, Шахмаметов

МПК: H04L 27/30

Метки: амплитудно-фазовой, модуляцией, однополосных, сигналов, формирования, цифроаналогового

...распределителей соединены с выходами блока определениязнака и модуля передаваемого символаеНа чертеже изображена структур -ная электрическая схема предлагаемого устройства.Устройство содержит аппроксимирую:щие блоки 1, состоящие из дешифраторра 2, накапливающих сумматоров 3 и 4,сглаживающих фильтров 5 и 6 и делйте-лей амплитуды 7 и 8,запоминающие блоки9 и 10 сумматоры 11 и 12, аналоговые умножители 13 и 14, генаратор15 гармонического сигнала, фазовращатегь 16, выхоцной сумматор 17,блок 18 определения знака и модуляперецаваемого символа, распределители 19 и 20.Устройство работает следующим образом,От источника сообщения каждыеГ споступают в моменты времени 1,= КСгде В = 0,1,2 на вход устройстваформирования (в блок 18 определениязнака...

Номер патента: 869071

Опубликовано: 30.09.1981

Авторы: Лебедев, Оганджанян, Павлов, Шестопалов

МПК: H04L 1/00

Метки: выделения, зашумленной, информации, сигналов

...и боковых .выбросов и анализирующего полученное значение путем сравнения его с наперед заданными пороговыми значениями. При отсутствии выбросов уровня шумов н канале связи цепочка блоков 4 возведения н квадрат доводит отношение амплитуды до наперед заданной величины, превышающей пороговое значение. При этом анализатор 9 запрещает прохождение строба с выхода формирователя строба 7 на вход ключа 8. Ко второму входу ключа 8 от анализатора 9 поступает сигнал,разрешающий прохождение сигнала совхода решающей схемы 5 на ее выход.При возрастании уровня шумов(начало выброса) отношение, измеряемое н анализаторе 9, постепенноуменьшается, так как возрастает степень искажения принима .мой информации,Когда это отношение снизится до порогового...

Номер патента: 869073

Опубликовано: 30.09.1981

Авторы: Могунов, Туровский, Шумилина

МПК: H04L 27/22, H04L 5/02

Метки: вторично, выделения, каналов, телеграфных, телефонных, уплотненных

...При обнаружении начала работы телеграфного канала командас блока 4 поступает на управляющиевходы коммутатора 1, датчик 6 и блока5. Происходит поиск свободного демодулятора 3 и подключение его к телефонному каналу, в котором находится телеграфный канал с обнаруженным началомработы. Одновременно на демодулятор 3с датчика 6 поступает опорная частота,соответствующая телеграфному каналу,в которсм обнаружено начало работы. Поокончании работы телеграфного канала сблока 7 подается команда на управляющие входы коммутатора 1 и датчика 6,Демодулятор 3 отключается от телефонного канала, и с него снимается опорнаячастота. Блок 9 при наличии свободногодемодулятора 3 выдает команду на формирователь 8, коммутатор 1, датчик 6,.дополнительный...

Номер патента: 869074

Опубликовано: 30.09.1981

Авторы: Загороднов, Козлов, Леонов

МПК: H04L 7/02

Метки: синхронизации, тактовой

...блок 7 памяти запомненной усредненной команды коррекции. Применение блока 7 памяти позволяет компенсировать рассогласования опор О ных частот любого знака при величине рассогласования меньшей или равной максимальной.Команда коррекции поступает непосредственно на блок 2 и изменяет на 15 величину шага коррекции фазу следования тактовых импульсов.Сигнал с выхода дополнительного делителя 5 частоты поступает также на блок 9 задержки. Сигнал с первого выхода блока 9 задержки, спустя времяпоступает на вход управления записью блока 7 памяти. Происходит перезапись в блок 7 памяти усредненного сигнала коррекции.Сигнал со второго выхода блока задержки 9, спустя время 111, поступает, во-первых, на установочный вход реверсивного счетчика 10 и...

Номер патента: 869075

Опубликовано: 30.09.1981

Авторы: Кондращенко, Сергеев

МПК: H04L 7/04

Метки: псевдослучайных«, сигналов, синхронизации

...равное количеству "0" на К выходах генератора 8М-последовательности). В конце каждого цикла выходной сигнал коррелятора 7 поступает на дополнительный входдополнительного коррелятора 9. Насвоих выходах дополнительный коррелятор 9 формирует сигналы, пропорциональные коэффициентам взаимной корреляции, М в последовательност, поступа -ющих с выходов генератора 8 М-последовательностей на первые входы дополнительного коррелятора 9, и последоввательности 1. отсчетов выходных сигналов коррелятора 7. Если принимаемый сигнал коррелирует (близок по начальной фазе) с 1-ой сдвинутой ПСП,то в тех циклах, когда 1-ая последовательность не поступает в сумматор 6,на выходе коррелятора 7 формируетсятолько шумовой сигнал, когда же...

Номер патента: 873401

Опубликовано: 15.10.1981

Авторы: Балашов, Нудельман, Панфилов, Темесов

МПК: H03K 9/06, H04L 27/26

Метки: взаимноортогональных, демодуляции, многопозиционных, многочастотных, сигналов, фазоманипулированных

...б, в котором запоминаются и затем дважды воспроизводятся на его выходе, поступая на вход дополнительного многоканального перемножителя 7, на другой 2 О вход которого из дополнительного генератора 11 синхронно поступают цифровые коэффициенты, равные сова,Ти зпакТ, где ж 1 - центральная частота К-го составляющего частотного сигнала, Т к - величина смещения начала демодуляции посылки К-го составляющего сигнала относительно начала демодуляции предыдущей посылки. При первом воспроизведении цифровые значения синфазных проекций входного сигнала умножаются на коэффициенты, равные соьц 1 Т, а цифровые значения квадратурных проекций - на коэффициенты, равные пвТк. Результаты перемножений поступают на вход до- ЗЗ полнительного...

Номер патента: 873434

Опубликовано: 15.10.1981

Авторы: Пономарев, Чувичкин

МПК: H04L 1/04

Метки: радиоканалов, регенераторов, сигнала, фазирования, цифрового

...причем при увеличении количества фронтов напряжение на выходе интегратора 5 увеличивается, это напряжение с выхода последнего поступает на вход преобразователя 6, где преобразуется в кодовый сигнал, воздействующий через элемент ИЛИ 7 на управляющие входы делителей 8 и 9 так, что при увеличении напряжения увеличивается и коэффициент деления делителей 8 и 9 и, следовательно, увеличивается инерционность устройства фазирования и повышается устойчивость устройства к случайным флуктациям фазы входного сигнала. Кроме того, фронты входного сигнала поступают на входы реверсивного счетчика 11 и на вход счетчика импульсов 17 через первый, второй и третий временные селекторы 10, 12 и 18. Зоны временной селекции (Окна селекторов) формируются из...

Номер патента: 873435

Опубликовано: 15.10.1981

Авторы: Бирюков, Хрустальков

МПК: H03M 13/51, H04L 1/16

Метки: дискретной, информации, приема

...блока 13 через шестой ключ 22и пятый элемент ИЛИ 27 или с выходатретьего блока 5 через четвертый элементИЛИ 26, второй ключ 18 и третий элементИЛИ 25. В случае приема комбинации сошибкой при первом и повторном приемахее запрашивают вновь, В этом случае циклблокировки начинается сначала.г 5 В случае обнаружения ошибки в запрашиваемой комбинации при повторении выход выходного блока 10 блокируется вновь,При этом на выходе блока 14 после приемакаждой комбинации образуется соответствующий сигнал, в соответствии с которымпри помощи блока 15 элементы повторяемойкомбинации, записанные во втором блоке 4,стираются и записываются в третьем блоке 5вместо записанных там при первом приемеэлементов соответствующей комбинации.В последнем случае в...

Номер патента: 873436

Опубликовано: 15.10.1981

Авторы: Бердников, Воробьев, Загороднов, Козлов, Леонов

МПК: H03M 13/51, H04L 1/08

Метки: команд, повторяемых, приема, трехкратно

...комбинации команды.После подсчета каждых п импульсов с выхода третьего счетчика 18 на сигнальный вход распределителя 17 поступает сигнал, который переключает распределитель 17 последовательно во второе, третье и четвертое состояние.При установке распределителя 1 в четвертое состояние сигнал с третьего выхода распределителя поступает на второй вход элемента И 19 и запрещает прохождение через него импульсов частоты обработки. Разрешение прохождения импульсов обработки происходит после установки исходного состояния распределителя 17 импульсом частоты приема Р.Пусть во время записи первым счетчиком 15 выбирается 1-тый адрес,.а вторым счетчиком 16 через третий элемент ИЛИ 12 выбирается первый дополнительный блок памяти 2. После записи...

Номер патента: 873437

Опубликовано: 15.10.1981

Авторы: Евланов, Золотоносов, Шайтор

МПК: H04L 1/16

Метки: двум, информации, каналам, параллельным, приема, связи

...увеличивают числоэлементов И 2 и триггеров 3, При допустимом временном сдвиге между сообщениямиих обработку ведут оба блока повышениядостоверности.При обнаружении ошибки в поступающей информации на управляющем выходеблока повышения достоверности 20 и 21возникает единичный сигнал, который,будучи прои нвертирова иным в элементеИЛИ-НЕ 15 и 16 логического блока 8, устанавливает триггеры 17 и 18 в нулевоесостояние, при котором сообщение с информационного выхода блоков повышения достоверности 20 и 21 не поступает в накопители 27 и 28.При обнаружении ошибки в обоих блокахповышения достоверности возникает сигнална выходе элемента И 12, который черезэлемент ИЛИ 19 обеспечивает выдачу изблока 22 управляющего сигнала на повторение...
