H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 661836

Опубликовано: 05.05.1979

Авторы: Круш, Литвиненко

МПК: H04L 7/08

Метки: синхронизации, цикловой

...выход вк одному из входов элемента И, к другим входам которого подключенМ выход дешйфратора непосредственно и через йоследовательно соединенные второй анализатор, блок управления и делитель частоты, выход которого подключен к другому входу второго анализатора, а выход элемента ИПодключен через генераторный блок кдругому входу первого анализатора,причем на управляющие входы регистра. . -"двига, делителя частоты и генераторного блока подан сигнал тактовой частоты, о т л и ч а ю щ е е с я тем,что, с целью повышения помехоустойчивости, введен измеритель вероятнос ти искажения сигнала, при этом входгруппового сигнала регистра сдвигачерез измеритель вероятности искаже"ния сйгналасоединен с дополнйтельным управляющим входом первого нако...

Номер патента: 661838

Опубликовано: 05.05.1979

Авторы: Ланцберг, Литвинов, Лунин, Миссиров, Нагайченко, Стулов

МПК: H04L 13/12

Метки: распределитель

...прямогохода 3 и шину обратного хода 4,Чтобы уменьщить количество накапливающих цепочек с четырех до двух,они включеныдо разветвления общейшины 1. Цепочки одинаковые. Перваяиз них состоит из конденсатора 5,диодов 6,7, резисторов 8,9, а вторая - иэ конденсатора 10, диодов 11, 012, резистдров 13,14. Причем конденсаторы 5,10 цепочек подключены к общей шине 1, а резисторы 8,9 - к шинетактирования 15, резисторы 13,14к шине тактирорания 16. 35Реле 17-20 на герконах подключенык шинам тактирования, причем нечетные иэ них - к шине 15, а четныек шине 16. Второй конец обмоток реле 17-20 через нормально открытые 40контакты 21-36 и диоды 37-44 соединены с шинами хода. Причем с цельюэкономии диодов к одному диоду подключены два нормально открытых...

Номер патента: 661839

Опубликовано: 05.05.1979

Авторы: Каратаев, Талагаев

МПК: H04L 17/16

Метки: дискретной, информации, корреляционного, приема

...последовательно расположенных во времени ортогональных сигналов из множества М, поступает через широкополосный приемник 1 на многоканальный коррелятор 2. На661839 итель Г, СероМ,Петко Сост Техр А". Вл Редактор И, МарховскЗаказ 2526/68 дписноета СССРытийабо ДеПроектна нк ТиражЦНИИПИ Государспо делам изоб 113035 Москва, Я ППП Патент 11, г 74вениетен35 П ого к смит ий и открРаушская Ужгород, ул. выходе многоканального коррелятора 2 в момент окончания интегрирования (время интегрирования Т ) информация в виде М импульсов разной амплитуды поступает на решающий блок 3, который в соответствии с критерием максиМального правдоподобия выносит решение о передаче из М сигналов, пропуская соответствующий импульс максимальной амплитуды на элемент 4...

Номер патента: 661840

Опубликовано: 05.05.1979

Авторы: Ивлев, Чернявский

МПК: H04L 17/16

Метки: дискретных, приема, сигналов, стиранием

...1, два пороговых блока 2, два элемента И 3, элемент ИЛИ 4, решающий блок 5, два дополнительных элемента И б, два интегратора 7, блок 8 управления, блок 9 опорных частот, блок 10 синхрбнизации, элемент 11 задержки.4Формула изобретения 661840 НИИПИ Заказ 2526/68 Тираж исное илиал ЙПП Патент, г,ужгород, ул.Проект Устройство работает следующим образом.На вход устройства годается сигнал, пораженный помехой. Случайные сигналы с выходов корреляционного приемника 1 поступают на дополни,тельные элементы И 6, на вторые входы которых поступают импульсы"стро" бирования с блока 9 опорных частот.Частота стробирования определяется по формуле:Е т= КЫВгде К - коэффициент, определяюший величину постоянной времени интегрирования;Ю - коэффициент пересчета...

Номер патента: 661841

Опубликовано: 05.05.1979

Авторы: Грибин, Макаровский, Сосновский, Шаталов

МПК: H04L 27/156

Метки: линейной, модуляцией, приема, сигналов, частотной

...начальной Фазе.Затем сфаэированные импульсы подаются на две ветви блока суммирования 7,Соединение выходов каналов блдка би линийзадержки 23 выполняются таким 50образом, что в зависимости от того,как изменяется частота принимаемогосигнала (от Хк Х п,д или наоборот), в конце длительности посылкивсе импульсы с выходов блока б складываются в верхней, либо в нижней вет"ви блока суммиронания 7.Таким образом, на одном выходеблока суммироваайия 7 появляется ЛЧМимпульс, сжатый в 0 раэ по частоте ивременй относительно принимаемогосигнала, причем соотношение сигнал/./шум в нем прийерно во столько же разулучшено. Сжатые ЛЧМ импульсы поступают на согласованные с йими Фильтры1 (одий Фильтр согласован с сигналом ф нажатия, другой - отжатия). Выходные...

Номер патента: 661842

Опубликовано: 05.05.1979

Авторы: Бурцев, Моисеенко, Чердынцев

МПК: H04L 27/22

Метки: приема, псевдослучайных«, сигналов, фазоманипулированных

...выделение информационных импульсов, которые поступают на егопервый выход, Сигнал о наличии либоотсутствии синхронизации с второговыхода канала 5 для выделения ичформации поступает на управляющий блок 6,В случае отсутствия синхронизацииуправляющий блок 6 подключает; выходканала синхронизации 19 к установочйбму входу блока 4, При этом импульсыканала синхронизации 19, несущие ин 6 О формацию о временном положении принимаемого сигнала, возвращают прием. ное устройство в положение синхронизма аРабота канала синхронизации 19 зак лючается в следующем.661842 б Сигнал с входа гринимаемого устройства поступает на устройство для выделения тактовой частоты, образованное элементом задержки 7 и вторым перемножителем 8, При этом в спектре...

Номер патента: 663121

Опубликовано: 15.05.1979

Авторы: Платонов, Соколов

МПК: H04L 7/08

Метки: выделения, радиосвязи, сигналов, синхронизации, системы, тактовой, широкополосной

...переписывается в блок 15 усреднения, выход которого связан с входом блока 3 добавления - вычитания импульсов. Коррекционное устройство, состоящее из задающего генератора 1, управляемого делителя 2 частоты и блока 3 добавления - вычитания, работает известным Образом. Устройство тактовой синхронизации и выделения сигналов широкополосной системы радиосвязи содержит задающий генератор 1, управляемый делитель 2 частоты, блок 3 добавления - вычитания импульсов, перемножители 4 и 5, каналы 6 обработки сиг.налов, амплитудные детекторы 7 и 8, анализатор 9, согласованные фильтры 10 и 11, блок 12 управления, блок 13 обнаружения и измерения амплитуд сигналов, преобразователь 14 время-код, блок 15 усреднения, блок 16 разности сигналов, интегратор...

Номер патента: 663123

Опубликовано: 15.05.1979

Авторы: Каратаев, Талагаев

МПК: H04L 17/16

Метки: дискретной, информации, приемник

...4, счетчик 5, сумматор 6, дополнительный счетчик 7, анализатор 8 уровня помех, блок 9 прогноза уровня сигнала и пороговый блок 10,риемник работает следу игналы двоичной инфо из нескольких иденти варительным сигналом663123 4 формула изобретения Составитель А. СеселкТехред О. ЛуговаяТираж 774И П И Государственного комитетапо делам изобретений и открытМосква, Ж - 35, Раушская набП П П Патент, г. Ужгород, ул. инКорректор ЕПодписноеСССРийд. 4/5Проектная, 4 едактор Т. Яновааказ 2728/60ЦНИ 1130 лиал поступают на анализатор 1 конца фазовой посылки передачи и клапан 2. После передачи сигнала фазового пуска с анализатора 1 на триггер 3 поступает импульс, устанавливающий ег 0 в такое положение, при котором клапан 2 открывается и пропускает...

Номер патента: 663124

Опубликовано: 15.05.1979

Авторы: Перков, Финк

МПК: H04L 25/40

Метки: дискретной, информации, передачи, приема

...вариант состоит из 5набора гармонических колебаний с ва.риантами фаз 0,180 , выбираемыми изусловия формирования в ортогональныхВ усиленном смысле вариантов сйгнала.Основной коммутатор 2 выбирает очередной передаваемый элемент сигнала,а дополнительный коммутатор 9 формирует сигнал гашения, управляется источником информации через блок памяти 8,на йосылку и выдает на своем выходепредыдущий элемент сигнала. далеесигнал гашения ослабляется в аттенюаторе 10 и вычитается из очередногоэлемента сигнала в блоке вычитания11,20Принимаемый сигнал, содержащийочередной элемент сигнала и сигналгашения предыдущего элемента, поступает из канала связи непосредствен-но на вход многоканального согласованного фильтра МСФ) 4, Гармонические составляющие...

Номер патента: 664304

Опубликовано: 25.05.1979

Авторы: Власов, Иванов, Муравьев

МПК: H04L 7/08

Метки: синхронизации, цикловой

...элемент совпадения 5,в результате чегона выходе его возникают инверсныезначения-"переХаваЖЯй разрядов;В остальное время .благодаря инвертору 4 открыт элемент совпадения б.Сигналы"с выходовэлементов совпадения 5 и б подаются на элемент-:ИЛИ 7, на выходе котороговозникаетгрупповой сигнал, состоящий во времяйаузы изшести единиц, передаваемых"Ма.позициях старших разрядов, б-тиспектральных параметров, и нулей,передаваемых на остальных позицияхцикла (фиг. 2 а, где Т - периодцикла). В следующем цикле в инверс - "ком"вЪЩб передаются старшие разря 4304 ды 5-го и 7-го сигнал-параметров 60 б 5 выходах элемента совпадения 14 ирегистра 15 сдвига единицы, вызываетимпульс на выходе цепи выдачи,сигнала фаэирования 17 элементасовпадения 16 (фиг. 2...

Номер патента: 664305

Опубликовано: 25.05.1979

Авторы: Онохин, Ремискевич, Фридман

МПК: H04L 13/12

Метки: распределитель, релейный

...егоПРи большемния анода диода и конденсатора чет-количестве"кайалов.вертой цепочки подключена к обмоткамвключения четных поляризсванййх реле. 15Яачертеже-йРедставлена элек= : " формула изобретениятРИческая принципиальная"схема,ре-. -лейного распределителя.- " , , : . Релейньй распределитель, СодерРыейный распределитель содержит жащий две"параллельных цепочки, вкмюрезисторы 1 и 2, ключи 3 и 4, диоды 20 ченные между шинамк питания и сос-5-8, конденсаторы 9-12, полярйэован- тоящие иэ последовательно соединенные Реле 13-15, кнопку запуска 16 и . Йю Резистбра и ключа, а также поля"кнопку возврата 17..ризованные реле в каждом канале,Исходное состояние распределителя точка соединения резистора и ключасоответствует схеме на чертеже.для первой...

Номер патента: 664306

Опубликовано: 25.05.1979

Авторы: Зюркалов, Краснопевцев, Филимонов

МПК: H04L 17/22

Метки: автономное, печатающее, телеграфное

...управляет работой генератора 20, с выходов которо. " го параллельным кодом кодовые комбййацмыподаются на входы телеграфного приемника. Генератор б через коммутатор 10 и выходной накопитель 11 подсоединен к блоку 12 иблоку 13. Блок 7 управления, управляемый от телеграфного приемника 1, подсоединен к " генератору б и коммутатору 8, осуществляющему через блок 9 перемещение рулона бумаги печатающего устройства. Выходы блока 12 и коммутатора 8 подключены к счетчикам 15, которые через дешифратор 16 подключены к блоку 17. Блок 14, подсоединенный к блоку 19, производит установку счетчиков 15 при выделении перерывов связи. Блок 18, управляемый от блока 19, обеспечивает при работе генератора 20 длительность импульсов значительно меньше той...

Номер патента: 665830

Опубликовано: 30.05.1979

Автор: Вильям

МПК: H04L 7/00

Метки: данных, демодулированных, компенсации, передачи, сигналов, системах, фазы

...демодуляторы б и 7 синфазной и квадратурной составляющих сигнала, элементы задержки 8, 9, низкочастотные фильтры 10, 11, 12, 13 и аналого-цифровые преобразователи 14, 15, 16, 17.Устройство работает следующим образом.Входной сигнал поступает через фильтр 1 подавления боковой полосы на демодуляторы 2 и 3 синфазной и квадратурной составляющих сигнала и на дополнительные демодуляторы б и 7 синфазной и квадратурной составляющих сигнала непосредственно. Аналоговые сигналы данных в квадратуре обрабатываются в низкочастотных фильтрах 10, 11 и затем поступают на входы аналого-цифровых преобразователей 14, 15, с выходов которых цифровые сигнайлы 1 и Я через элементы задержки 8, 9 подаются на соответствующие входы блока коррекции 5 фазы....

Номер патента: 666653

Опубликовано: 05.06.1979

Авторы: Беляков, Вишняков, Даньшов

МПК: H04L 7/04

Метки: данных, канала, перевода, передачи, режим, фазирования, циклового

...каналу передачи данных.В случае появления перерыва в канале связи возрастает поток стираний, поступаюших от модема 8 в блок оценки сигналов стираний 3, в счетчике 5 фикси руется большое число кодовых комбинаций, признанных ошибочными по количеству стираний в них более допустимого, в в счетчике 4 фиксируются кодовые комбинации, признанные ошибочными как почислу стираний, так и по результату декодирования в декодере 1. Емкость счетчика 5 выбирается меньше емкости счетчика 4, и так квк при перерывах каналасвязи число комбинаций, признанных ошибочными по количеству стираний, резковозрастает по сравнению с числом комбинаций, признаваемых ошибочными только по результату декодирования, а на выходе датчика синфвзности 2 сигнал сброса не...

Номер патента: 666654

Опубликовано: 05.06.1979

Авторы: Ватаманюк, Донской, Судаков

МПК: H04L 15/24

Метки: кода, морзе, приема, сигналов

...пачке лежит в пределах от 1,5 до 4,5 величинчисла, записанного в регистре памяти 5.Распознавание пробелов в дешифраторе 4 кода Морзе производится независимо от распознавания посылок,Если второму и последующим пробелам будет соответствовать число стробирующих импульсов, отличающееся от чисгла, записанного в регистре памяти 6 неболее, чем на 50%, то они также как ипервый пробел распознаются как пробелымежду посылками одного знака, а в регистр памяти 6 после окончания приемакаждого из них записывается среднееарифметическое значение числа импульсов в соответствующих им пачках.Если один из последующих пробеловбудет содержать в соответствующей пачке число импульсов, превышающее число,записанное в регистре памяти 6 более,чем в 1,5...

Номер патента: 596114

Опубликовано: 05.06.1979

Авторы: Глазов, Жерносек, Тузов

МПК: H03H 21/00, H03L 7/087, H04L 25/02 ...

Метки: некогерентный, следящий, фильтр

...1 автоподстройки частоты и схему 2с задержанной синхронизацией, выход шнвокополосного усилителя 3 промежуточнойчастоты контура 1 частотной автоподстройки соединен с входами фазовых демодуляторов 4 и 5 схемы 2 с задержаннойсинхронизацией, а выход л -го триггера6 регистра 7 сдвига последней соединенс одним иэ входов фазового демодулятора 8, включенного в контур 1 частотнойавтоподстройки между широкополосным 3и вновь введенным узкополосным 9 усилителями промежуточной частоты. Ерометого, некогерентный счедяший фильтр содержит усилители 10 и 11, амплитудныедетекторы 12 и 13, сумматор 14, фильтр15 нижних частот и генератор 16.Некогерентный следящий фильтр работает следующим образом,На вход некогерентного следяшегофильтра поступает...

Номер патента: 668099

Опубликовано: 15.06.1979

Авторы: Верхорубов, Ламерт, Хайлов

МПК: H04L 5/14

Метки: двухпроводной, линии, передачи, постоянного, приема, сигналов

...испытания, проведенные1 О с кабельными линиями связи длиной от 2 кмдо 20 км, показали устойчивую работу устрой.ства, Оно не требует дополнительной настройки,на его работу не оказывают влияния измененияпараметров линии,15 Устройство для приема и передачи ситналов1 постояниого тока по двухпроводной линии, со держащее информационный блок, соединенныйс передатчиком, и блок обработки информации,соединенный с приемником, при этом приемники передатчик подключены к двухпроводной линии, о т л и ч а ю тц е е с я тем,что, с целью 25 повышения помехозатцищенности,передатчик состоит иэ четырех транзисторов и четырех резисторов, при этом выходами передатчика являются точки соединения эмиттеров трайэисторов,коллекторы которых. соединены с...

Номер патента: 668100

Опубликовано: 15.06.1979

Авторы: Баев, Садовский

МПК: H04L 7/08

Метки: синхронизации, цикловой

...одновибратора и второ оИ 16,. рму входу элемента И, а выходы пе вого аналимента ,.по крайней м е на в емр ер, ремя поискаервого акали- синхронизма, а, следовательно, и в этих с аяхзатора подключены соответственно к другим в емя поиска п еи триггера, нри- времени поиска известного устройства,чем выход одновибратора подключен к третье. Рассмотрим случай сбоя фазы гене ато ата . 5На выходе и первого анализатора 3 появляетНа чертеже приведена структурная электри- ся импульс, свидетельствующий о несовпадениическая схема предложенного устройства. во времени сигнала генератора 9 и синх огтр " цик " инхронизации содержит пы групйового сигнала. Этот импульс, пос иврегистр сдвига 1, дешифратор 2, первый и втб на вход триггера 15, опрокидывает его...

Номер патента: 673716

Опубликовано: 15.07.1979

Авторы: Артеев, Зингеренко, Папуцкий

МПК: H04L 25/06

Метки: импульсов, регенерации

...В результате в нулевые тактовые моменты цифрового сигнала с выхода .:четвертого блока стробирования 19 сниснимаются сигналы проб помехи, поступающие на вход второго пикового детектора 14, напряжение на выходе которого пропорционально помехе цифрового сигнала в тактовые моменты отсутствия импульсами Сигналы с выходов первого и второго пиковых детекторов 13 и 14, пропорциональные соот ветственно амплитуде импульса и помехе цифрового сигнала и совмещенные во времени посредством элемента задержки 17, подаются на входы дифферейциального усилителя 20, где проис ходит сравнение укаэанных сигналов5 673716 6о снимается сигнал;гающих блоков 8 и 9, каждый иэ кототношению сигнал/по- рых смещает Фазу последовательностия независимости импульсов на а...

Номер патента: 674229

Опубликовано: 15.07.1979

Автор: Израйлит

МПК: H03M 13/51, H04L 17/30

Метки: декодирующее, зеркальных, кодов, кодограмм, многократном, повторении

...соответствующих требуемои ко.. маиде. Число дублирований характеризует сте.пень достоверности, После прихода очередногосимвола на вход регистра 1 находящаяся в нем674229 тавитель Г. Серо ред Э, Чужак ректор А Власенко Янова Тираж 774Государственногоделам изобретенийосква, Ж, Рауш Заказ 4107/57 Подлиомитета СССРоткрытийкая наб д, 4/5 ЦНЙИП по 113035,ФФилиал ППП "Натентфф. г. Ужгврод, ул. Проектная, 4 3йоследбвательпость сдвигается на один разряд вправо. По мере йостуйления на Вход очередйо. го симвбла содержимое этого регйстра аналйзиру.ется па вьйтолнение двух условий; с помощью сумматоров 2 ло модулю два проверяется выпал. нбйтге зеркальных свойств, а с помощью анализа. тора 4 веса соответствие его требуемому значе....

Номер патента: 674231

Опубликовано: 15.07.1979

Авторы: Борисов, Жарков, Федосов

МПК: H04L 5/16

Метки: автоматической, аппаратурой, буквенно-цифровой, данных, информации, источников, коммутации, передачи, приемников, сопряжения

...приема,При поступлении на вход блока запуска 10 сигнала "Стопф управляющим сигналом с его выФормула изобретения Устройство для автоматической коммутации и сопряжения источников и приемников буквенноцифровой информации с аппаратурой передачи данных по авт. св. 451205, отличающееся тем, что," сцельюповышения точности коммутации и сопряжения, введены блок коммутации, блоксравнения, блок сигнализации и блок запуска,причем выходы управление" блока управленияи формировния адресов соединены с соответствующими входами, блока сравнения, два других согласующим блоком, Источники информации, принятые во внима 3 4ка управления и формирования адресов соедине.переключение в блоке коммутации 7 таким об.ны с соответствующими входами блока сравне...

Номер патента: 674232

Опубликовано: 15.07.1979

Авторы: Рубинштейн, Чердынцев

МПК: H04L 7/02

Метки: последовательности, синхронизации

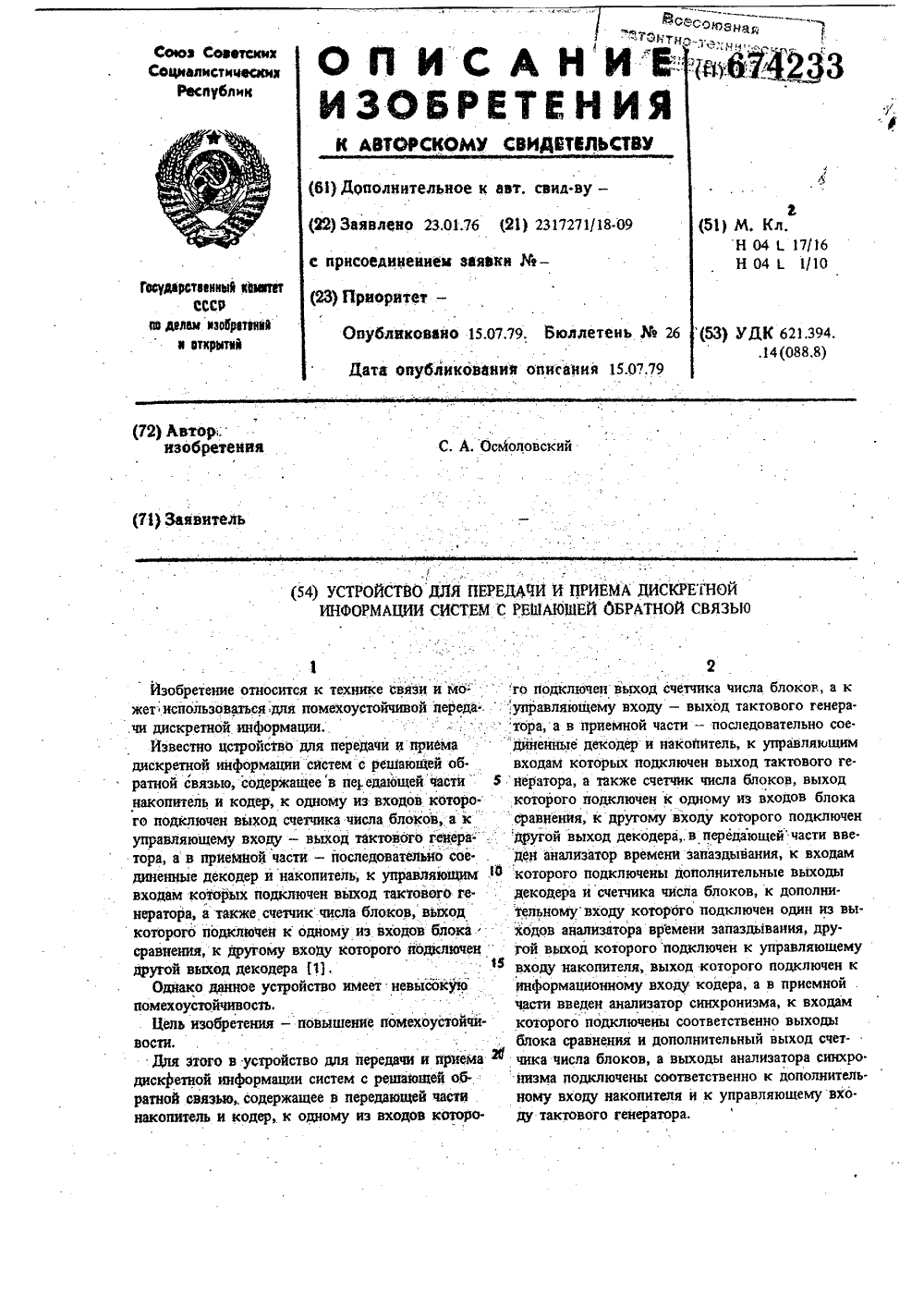

...1 (могут быть соединены в произвольном поряд ке), а с другим входом - непосредственно.Устройство фиг, 1) работает следующим образом.Сигнал, представляющий собой промодулированную информацией в - последовательность, по ступает на вход преобразователя 1 и вход линии задержки 2. Преобразователь 1 инвариаптен к ин.версии, исходной.т-последовательности и обес .чивает суммирование по вод 2 четного числа символов принимаемого сигнала. Преобразованный ЗО сигнал отличается от исходной в - последовательности циклическим фазовымсдвигом на величи. ну Фп, возникающим при преобразовании, и од- нйМ символом после каждого перехода от инвертйрованного к неинвертнрованному сегменту или з 5 наоборот. Преобраэованйый сигнал является опорным для выделения...

Номер патента: 674233

Опубликовано: 15.07.1979

Автор: Осмоловский

МПК: H03M 13/51, H04L 17/30

Метки: дискретной, информации, обратной, передачи, приема, решающей, связью, систем

...находяпОйся в тракте пере.ками,обеспечйвают искусственное искажениедачи шлейфом (туда и обратно), позйГмУчисУ " йрннимаемого не в том порядке блока (вставканетрудно определить объем накопителя 1.й или вцйадениеу и обнаружение ошибки. ПоэтоВ этом режиме в переданицей части (станция му при обнаружении ошибки в первом из пов.А) начинают передачу кодовъи блоков, В котторяемых М 61 сов "проверяется, не является лирые в качестве контрольных -симВьлоВ ВписанМ,это Причиной вставки ипи выпадения. При этомпоследовательно увеличиВающиеся жсяа от О до . Предпринимается попытка интерпретировать дан.М - 1, полученные от счетчика 3. В ВРнмой.с .эч ньж блоккак предыдущий ( - 1 или- 2) илити станция Б, приняв кодовые хал 4 Вщафи с :как юсяедующий (+1...

Номер патента: 674234

Опубликовано: 15.07.1979

Авторы: Кукин, Пирожков, Хрустальков

МПК: H04L 25/40

Метки: данных, передачи, приема

...на преобразователь 4, где происходит их преобразование в двухполярные посылки, Таким образом, преобразователь 4 формирует оптимальные противоположные фазоманипулнрованныесигналы с манипуляцией фазы на я, которые обеспечивают минимальную вероятность ошибкипо сравнению с любыми тугими двои пй 1 ми сигкалами. Переданная по импульсному каналу связи 1200 Бод информация принимается согласующим блоком 8. В фазовом манипуляторе 5 происходит демодуляция биимпульснмх снгналов, а в блокевысокой автоматической подстройки 10- синхроется способом укорочения приемныхконтактов или короткими импульсами, После демодуляции информация поступает в блок выбора 11 злемен. та информации по большинству совпадений. В регистр 12 постоянно записывается информация...

Номер патента: 623493

Опубликовано: 15.07.1979

Авторы: Быховский, Дорофеев

МПК: H04L 27/10

Метки: модуляцией, приема, раздельного, сигналов, угловой, частоте

...к первому входу фазового детектора, а вторые входы фазовых детекторов объединены и являются входом устройства (21. ЗО огоа выуктурагаемо" Иэобретенинике и можетприемных устрловой модуляцчения. оИзвестно устного приема перетоте сигналов ссодержащее посленые усилитель,тектор, модулятоты, узкополосныйный Фильтр, втодинен с выходомчастотный детект Однако в таких устройствах низкая помехоустойчивость приема.Цель изобретения - повышение помехоустойчивости приема.для этого в устройство для раздельного приема перекрывающихся по частоте сигналов с угловой модуляцие содержащее два канала, .каждый иэ которых состоит иэ последовательно соединенных Фазового детектора, бло ка вычитания, Фильтра нижних частот и управляемого генератора, первый выход...

Номер патента: 675613

Опубликовано: 25.07.1979

Авторы: Евсеев, Ивлиев, Крук, Шехунова

МПК: H03M 13/51, H04L 17/30

Метки: двоичной, декодирования, информации, порогового

...Блок 7 формирования служит для обработки сигналов, поступающих на его входы из блока 3 сумматоров, блока 6 памяти и выхода первой ячейки кольцевого регистра 2, и выдачи сигналов управления на пороговый блок 1. При подаче на вход блока 7 формирования сигнала из первой ячейки кольцевого регистра 2 сдвига в зависимости от значения этого символа выдается сигнал на запись в пороговый блок 1 значения весового коэф- ф фициента тривиальной проверки, поступающее на вход блока 7 формирования из блока 6 памяти либо со знаком плюс, либо со знаком минус. После этого последовательно анализируются результаты нетривиальных проверок и, если результат 1-ой нетривиальной проверки (1 = 1,2 3 в 1, 8 в реализуемое кодовое расстояние) равен единице, то к...

Номер патента: 675614

Опубликовано: 25.07.1979

Авторы: Алексеев, Дубкова, Курилов, Посвянский, Тарасов

МПК: H04L 7/04

Метки: контрольного, сигналов, синхронизации, эталонного

...поэлементный сдвиг эталоннс го сигнала относительно контрольного. Поразрядное сравнение выделенных слов и поэлементный сдвиг производят до тех пор, пока в Выделенных словах не будет зафиксировано несовпадение, При отсутств вии несовпадений в выделенных словах принимают решение об установлении синхронизации. При синхронизации псевдослучайных последовательностей, при длине контрольного сигнала, представляющего собой псевдо67,( 13случайную )1-цослсдос тел(ость М =- 2 1, ,Ос 1 ят 1 ц) гця,Слить 1.р;1.,1,цс с (ов, которое будст о(начать цецоцгорян)цуюся ком" онцагц(оСравцивас ум,Ч слове.Помехоустойчивость этого способа знячис г, ьцо выц(е, т. к. Веро(тцсст(. тог),:омехя соой) произоидет цмсццс ц зядацк)й; комбинации оцень мяла по...

Номер патента: 675615

Опубликовано: 25.07.1979

Авторы: Молотов, Поспелов

МПК: H04L 17/02

Метки: аппарата, передающее, телеграфного

...позволяет повысить скорость тслеграфцровация за счет автоматизированной г(средачи фиксирован(ного зцачсцця теку(цего времени в процессе ццрсдячи информации.11 слью изосрс.тенин является повышениек(рости телеграфцровдция.,.1 ля этого в цередаюгцее устройство тс,ц (рцго яг:царата, содержащсе клавцд 2турцый комбццатор, трацсмцттер ц автоответчик, выходы которых г(одключец( к цякопитсл(о, а входы соединены с выядами блока управления, к тактовому входу которого подключен выход задающего генератора, а к мг(равляю(цему входх подключен 5первый выход блока повторения регистр- вых кодовых комбинаций, второй выяд которого подключен к накопителю, выход которого подключен к входу блока повторения регистровых кодовых комбинаций ц к входу передающего...

Номер патента: 675616

Опубликовано: 25.07.1979

Авторы: Дощечкин, Савчук

МПК: H03M 13/23, H04L 17/30

Метки: декодирования, кода, сверточного

...изобретениЦН И И П И Заказ 4345,51 Тираж 774 Подписноефилиал ППП Патент, г, Ужгоро г, ул. Проектная, 4 памяти, сумматоры 3, блок 4 сравнения и коммутатор 5 метрик ветвей, а также блок б памяти решений, компаратор 7, блок 8 нормированного порога и элемент ИЛИ 9,Устройство работает следующим образом.Последовательность сверточного кода поступает на вход блока 1 вычисления метрик ветвей, одновременно являющийся входом устройства. На выходе блока 1 вычисления метра: ветвей вырабатываются двоичные числ ц ( метрики ветви), велич и ца которых определяется степенью корреляции принятой 1 о кодовой ветви, т. е. определенного количества последовательных кодовых символов, с каждой из возможных ветвей применяемого сверточного кода. Эти числа...

Номер патента: 675617

Опубликовано: 25.07.1979

Авторы: Кузавков, Самотугин

МПК: H04L 25/06

Метки: импульсных, линии, ней, передатчиком, подключенными, приемником, проводной, связи, сигналов, согласования

...достигается введением элемента задержки 6,675617 Формула изобретения Составитель Е. Прозор Техред О. Луговая Тираж 774Государственного комитета С лам изобретений и открытий ква, Ж - 35, Раушская наб Патент, г, Ужгород, ул. Пр овскаяКорректорПодписноеССР Редактор Е. ГончарЗаказ 4345/51ЦНИИПИпо113035, Мфилиал П П П Шарош 4/5ктна Так, после переключения передатчика 1 в состояние логическойперепад напряжения распространяется по линии связи 5 и достигает ее конца. При увеличении напряжения на конце линии связи она оказывается нагруженной на сопротивление, большее волнового сопротивления кабеля. Возникают полезные отражения от конца линии связи 5, она оказывается нагруженной на сопротивление, большее волнового сопротивления кабеля,...
