Устройство формирования сигналов коррекции шкалы времени

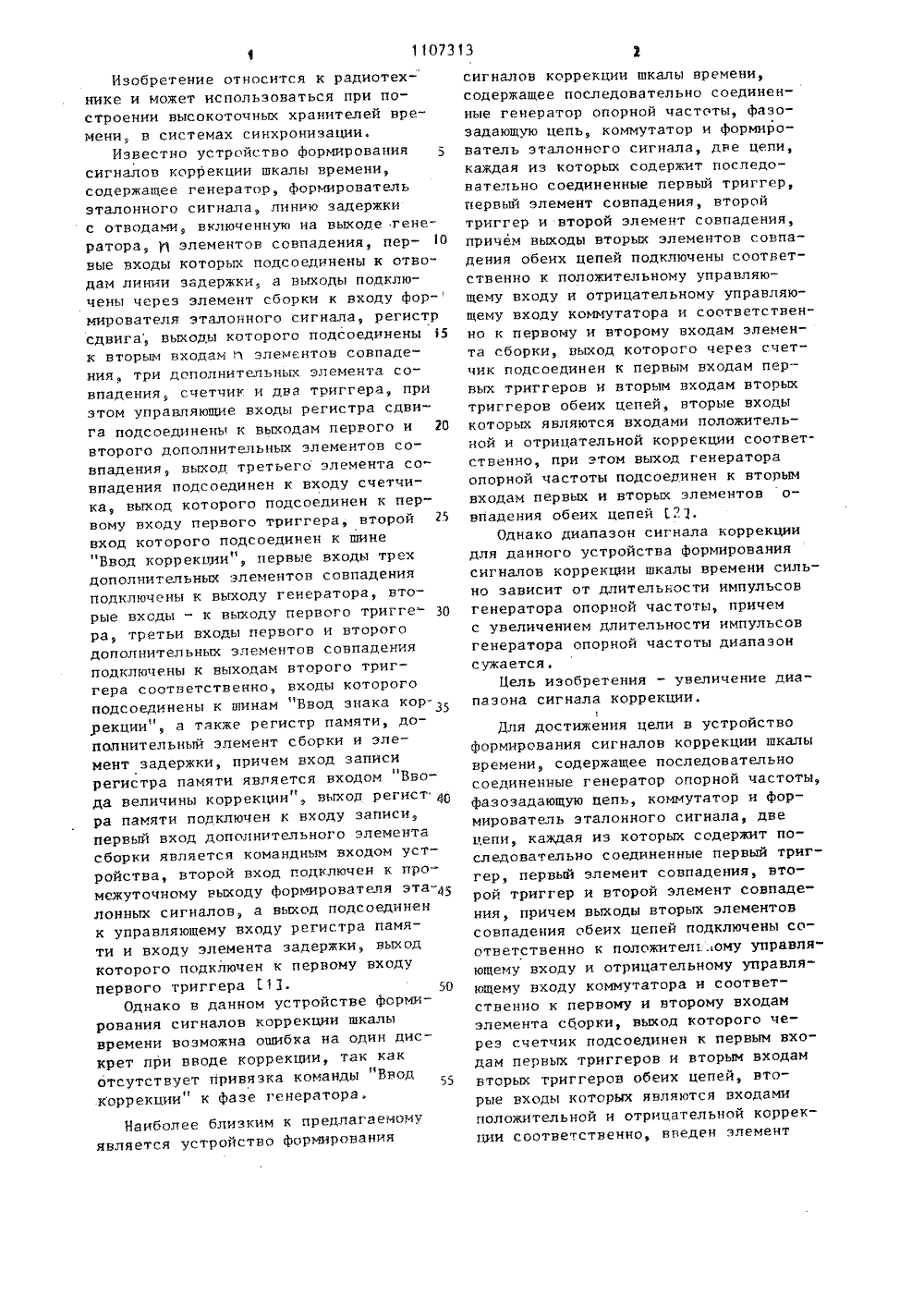

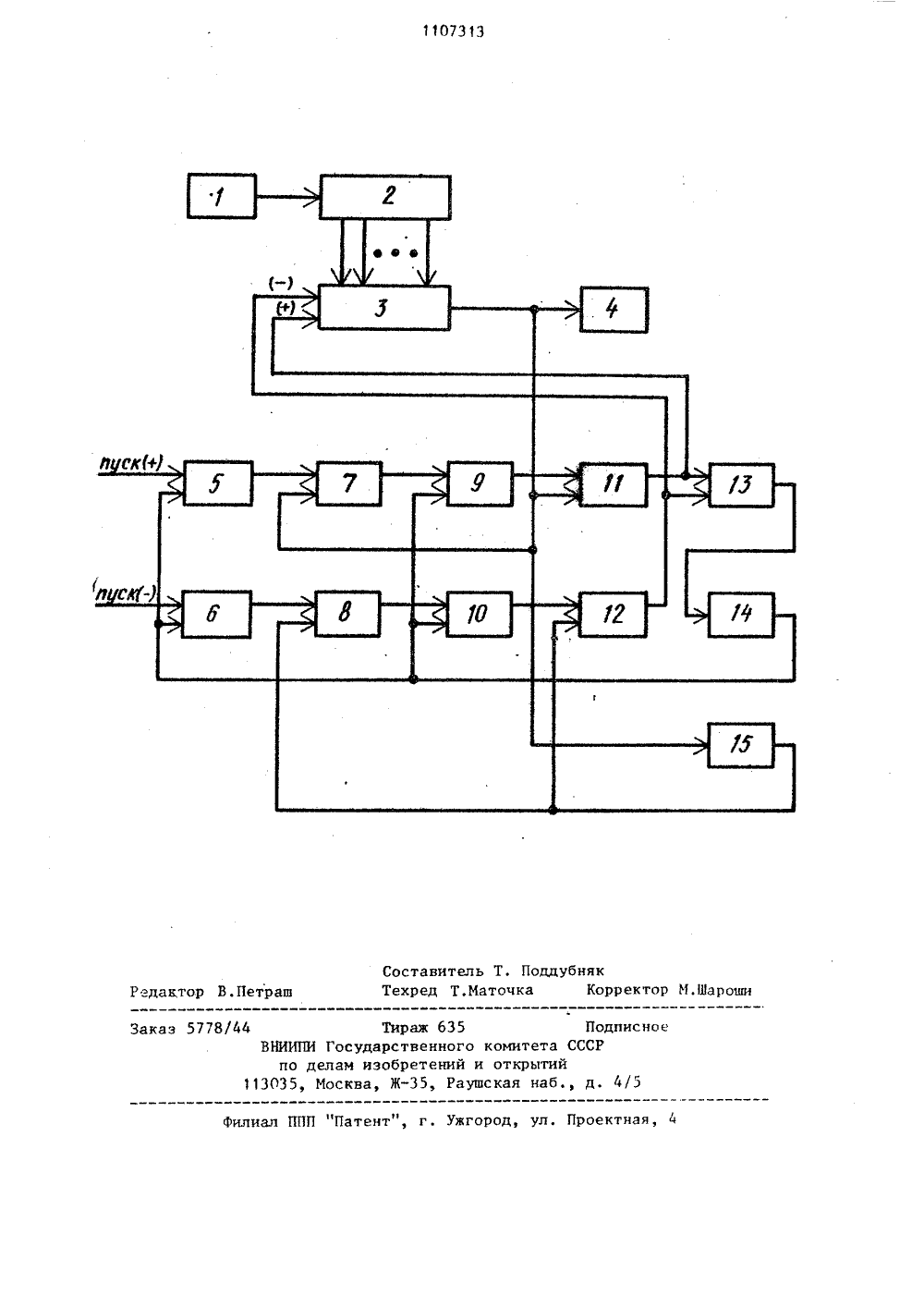

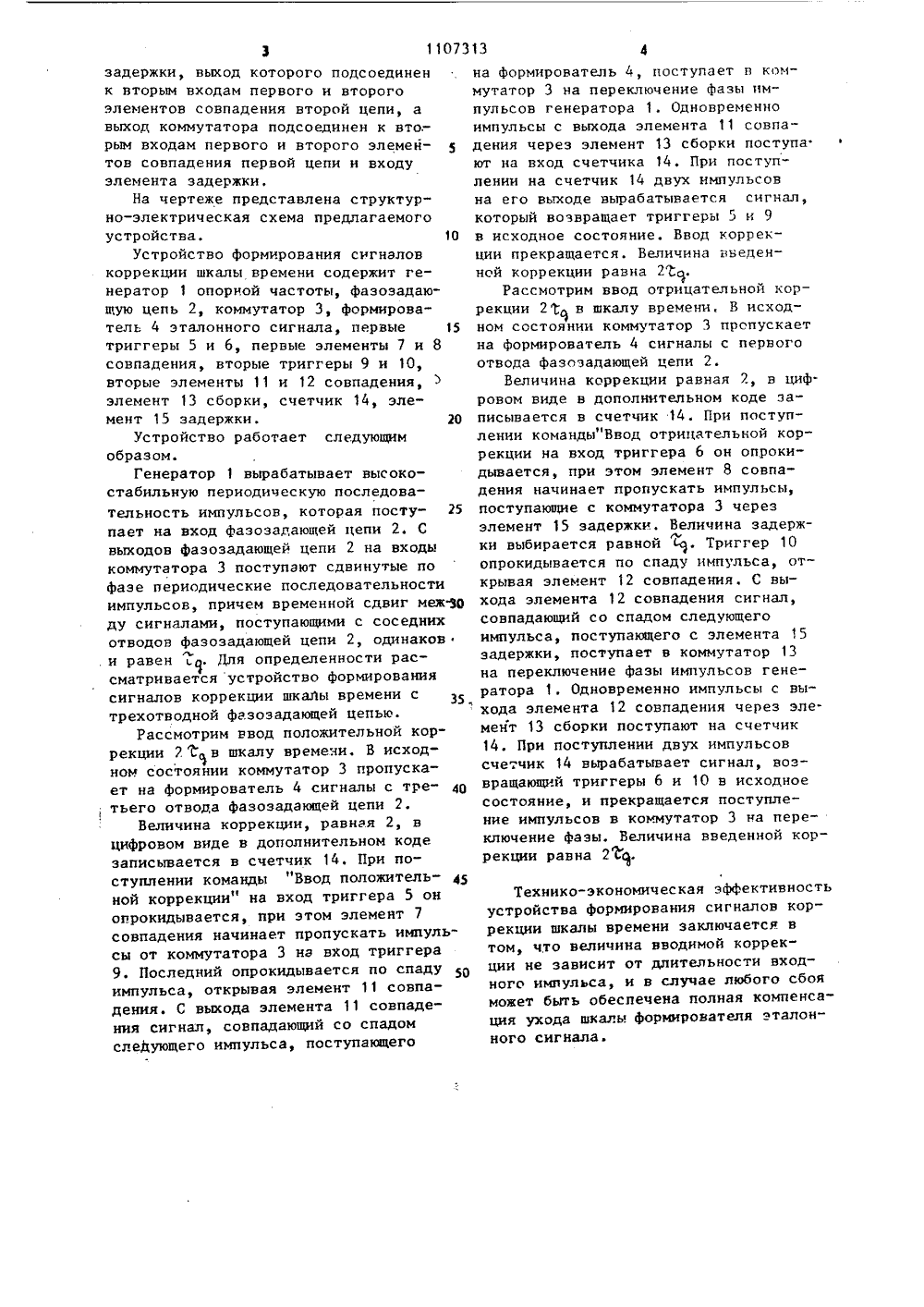

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 0% (И) ЕНИЯ ",атВЪСТ во ССС ство СС 2, 1980 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНК АВТОРСКОМУ(54)(57) УСТРОЙСТВО ФОРМИРОВАНИЯ СИГНАЛОВ КОРРЕКЦИИ ШКАЛЫ ВРЕМЕНИ, содержащее последовательно соединенныегенератор опорной частоты, фазозадающую цепь, коммутатор, и формирователь эталонного сигнала, две цепи,каждая из которых содержит последовательно соединенные первый триггер,первый элемент совпадения, второйтриггер и второй элемент совпадения,СЮ Н 04 Т 7/02 // Я 04 С 11/02; 6 04 С 3/00; Я 04 Р 5/00причем выходы вторых элементов совпадения обеих цепей подключены соответственно к положительному управляющему входу и отрицательному управляющему входу коммутатора и соответственно к первому и второму входамэлемента сборки, выход которого черезсчетчик подсоединены к первым входампервых триггеров и вторым входам вто"рых триггеров обеих цепей, вторые вхо"ды которых являются входами положительной и отрицательной коррекции соответственно, о т л и ч а ю щ е е с ятем, что, с целью увеличения диапазона сигнала коррекции, в него введенэлемент задержки, выход которого подсоединен к вторым входам первого ивторого элементов совпадения второйцей, а выход коммутатора подсоединен к вторым входам первого и второго элементов совпадения первой цепи ивходу элемента задержки.Изобретение относится к радиотехнике и может использоваться при построении высокоточных хранителей времени, в системах синхронизации.Известно устройство формированиясигналов коррекции шкалы времени,содержащее генератор, формировательэталонного сигнала, линию задержкис отводами, включенную на выходе генератора, 11 элементов совпадения, первые входы которых подсоединены к отводам линии задержки, а выходы подключены через элемент сборки к входу фор-мирователя эталонного сигнала, регистр сдвига, выходы которого подсоединены 15 к вторым входам 1 элементов совпадения, три дополнительных элемента совпадения, счетчик и два триггера при этом управляющие входы регистра сдвига подсоединень к выходам первого и 20 второго дополнительных элементов совпадения, выход третьего элемента со" впадения подсоединен к входу счетчика, выход которого подсоединен к первому входу первого триггера, второй 35 вход которого подсоединен к шине Ввод коррекции", первые входы трех дополнительных элементов совпадения подключены к выходу генератора, вторые входы - к выходу первого тригге ра, третьи входы первого и второго дополнительных элементов совпадения подключены к выходам второго триггера соответственно, входы которого подсоединены к шинам "Ввод знака кор-З рекции", а также регистр памяти, дополнительный элемент сборки и элемент задержки, причем вход записи регистра памяти является входомВвода величины коррекции", выход регист 0 ра памяти подключен к входу записи, первый вход дополнительного элемента сборки является командным входом устройства, второй вход подключен к промежуточному выходу формирователя эталонных сигналов, а выход подсоединен к управляющему входу регистра памяти и входу элемента задержки, выход которого подключен к первому входу первого триггера 13.50Однако в данном устройстве формирования сигналов коррекции шкалы времени возможна ошибка на один дискрет при вводе коррекции, так как отсутствует привязка команды "Ввод коррекции" к фазе генератора.Наиболее близким к предлагаемомуявляется устройство формирования сигналов коррекции шкаль 1 времени,содержащее последовательно соединенные генератор опорной частоты, фазозадающую цепь, коммутатор и формирователь эталонного сигнала, две цепи,каждая из которых содержит последовательно соединенные первый триггер,первый элемент совпадения, второйтриггер и второй элемент совпадения,причем выходы вторых элементов совпадения обеих цепей подключены соответственно к положительному управляющему входу и отрицательному управляющему входу коммутатора и соответственно к первому и второму входам элемента сборки, выход которого через счетчик подсоединен к первым входам первых триггеров и вторым входам вторыхтриггеров обеих цепей, вторые входыкоторых являются входами положительной и отрицательной коррекции соответственно, при этом выход генератораопорной частоты подсоединен к вторымвходам первых и вторых элементов овпадения обеих цепей 1.Однако диапазон сигнала коррекциидля данного устройства формированиясигналов коррекции шкалы времени сильно зависит от длительности импульсовгенератора опорной частоты, причемс увеличением длительности импульсовгенератора опорной частоты диапазонсужается,Цель изобретения - увеличение диапазона сигнала коррекции.Для достижения цели в устройствоформирования сигналов коррекции шкалывремени, содержащее последовательносоединенные генератор опорной частоты,фазозадающую цЕпь, коммутатор и формирователь эталонного сигнала, двецени, каждая из которых содержит последовательно соединенные первый триггер, первый элемент совпадения, второй триггер и второй элемент совпаде"ния, причем выходы вторых элементовсовпадения обеих цепей подключены соответственно к положителен. ому управля"ющему входу и отрицательному управляющему входу коммутатора и соответственно к первому и второму входамэлемента сборки, выход которого через счетчик подсоединен к первым входам первых триггеров и вторым входамвторых триггеров обеих цепей, вторые входы которых являются входамиположительной и отрицательной коррекции соответственно, введен элементзадержки, выход которого подсоединен к вторым входам первого и второго элементов совпадения второй цепи, а выход коммутатора подсоединен к вто; рым входам первого и второго элементов совпадения первой цепи и входу элемента задержки.На чертеже представлена структурно-электрическая схема предлагаемого устройства. 1 ОУстройство формирования сигналовкоррекции шкалы времени содержит генератор 1 опорной частоты, фазозадающую цепь 2, коммутатор 3, формирователь 4 эталонного сигнала, первые 15триггеры 5 и 6, первые элементы 7 и 8совпадения, вторые триггеры 9 и 10,вторые элементы 11 и 12 совпадения,элемент 13 сборки, счетчик 14, элемент 15 задержки. ОУстройство работает следующимобразом.Генератор 1 вырабатывает высокостабильную периодическую последовательность импульсов, которая посту пает на вход Фазозадающей цепи 2. С выходов фазозадающей цепи 2 на входы коммутатора 3 поступают сдвинутые по фазе периодические последовательности импульсов, причем временной сдвиг между сигналами, поступающими с соседних отводов фазозадающей цепи 2, одинаков ,и равен , Для определенности рассматривается устройство формирования сигналов коррекции шкаЛы времени с трехотводной фазозадающей цепью.Рассмотрим ввод положительной коррекции 2в шкалу времени. В исходном состоянии коммутатор 3 пропускает на формирователь 4 сигналы с тре О . тьего отвода фазозадающей цепи 2.1Величина коррекции, равная 2, в цифровом виде в дополнительном коде записывается в счетчик 14. При поступлении команды Ввод положитель ной коррекции" на вход триггера 5 он опрокидывается, при этом элемент 7 совпадения начинает пропускать импульсы от коммутатора 3 на вход триггера 9. Последний опрокидывается по спаду импульса, открывая элемент 11 совпадения. С выхода элемента 11 совпадения сигнал, совпадающий со спадом следующего импульса, поступающего на Формирователь 4, поступает в коммутатор 3 на переключение Фазь 1 импульсов генератора 1. Одновременно импульсы с выхода элемента 11 совпадения через элемент 13 сборки поступа. ют на вход счетчика 14. При поступлении на счетчик 14 двух импульсов на его выходе вырабатывается сигнал, который возвращает триггеры 5 и 9 в исходное состояние. Ввод коррекции прекращается. Величина введенной коррекции равна 21 сРассмотрим ввод отрицательной коррекции 2 в шкалу времени, В исходном состоянии коммутатор 3 пропускает на формирователь 4 сигналы с первогоотвода фазозадающей цепи 2.Величина коррекции равная 2, в циф. ровом виде в дополнительном коде записывается в счетчик 14. При поступлении команды"Ввод отрицательной коррекции на вход триггера 6 он опрокидывается, при этом элемент 8 совпадения начинает пропускать импульсы, поступающие с коммутатора 3 через элемент 15 задержки. Величина задержЛки выбирается равной ь. Триггер 10 опрокидывается по спаду импульса, открывая элемент 12 совпадения. С выхода элемента 12 совпадения сигнал,совпадающий со спадом следующего импульса, поступающего с элемента 15 задержки, поступает в коммутатор 13на переключение фазы импульсов генератора 1. Одновременно импульсы с вы" хода элемента 12 совпадения через элемент 13 сборки поступают на счетчик14. При поступлении двух импульсовсчетчик 14 вырабатывает сигнал, возвращающий триггеры 6 и 10 в исходноесостояние, и прекращается поступление импульсов в коммутатор 3 на переключение Фазы. Величина введенной коррекции равна 21 ф Технико-экономическая эффективность устройства формирования сигналов коррекции шкалы времени заключается в том, что величина вводимой коррекции не зависит от длительности входного импульса, и в случае любого сбоя может быть обеспечена полная компенса" ция ухода шкалы формирователя эталонного сигнала.1107313 Составитель Т, ПоддубнякТехред Т.Маточка Корректор М.Шароши Редактор В.Петраш Тираж 635 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 5778/44 филиал ППП "Патент", г, Ужгород, ул. Проектная, 4
