Устройство коррекции шкалы времени

Загрузка...

Номер патента: 1617647

Опубликовано: 30.12.1990

Авторы: Лец, Судаков

МПК: G04C 11/02, H04L 7/02

Метки: времени, коррекции, шкалы

...импульс с выхода блока 6 проходит через элемент И 5 (фиг. 4,з) и олновременно срезом переворацивает трипер 7 (фиг. 4,ж). Импульс с выхолз элемента И 5 запускает формирователь 9, на выходе которого формируется импульс определенной длительности (фиг. 4,и). Этот импульс подается на управляющий вход делителя 2 и сбрасывает его. Одновременно этот импульс поступает на счетный вход триггера 8, который возвращается в исходное состояние.с инверсного выхода триггера 8 (фиг. 4,б) поступает на установочный вход триггера 7, запрещая изменение его состояния под воздействием сигналов на счетном входе.Таким образом, в результате сброса делитель 2 начинает счет импульсов генератора 1 с нуля на время Л раньше.Импульс с выхола формирователя 9 (фиг. 4,и)...

Устройство коррекции шкалы времени

Загрузка...

Номер патента: 1543382

Опубликовано: 15.02.1990

Авторы: Лец, Судаков

МПК: G04C 11/02

Метки: времени, коррекции, шкалы

...коррекции кодавремени, формируемого вторым делите5 15433лем 3, н регистр 4 записывается кодкоррекции, который равен коду текущего времени на данный момент коррекции,выраженному в секундах от начала су 5ток,В момент времени, соответствующий коду коррекции, записанному в регистр 4, за вычетом единицы на шину"коррекция" подается импульс (Фиг.З,д)10который поступает на установочныйвход (Я-вход) триггера 13, с выходакоторого (фиг.З,е) "1" разрешает прохождение сигналов с выхода первогоделителя 2 через элемент И 8, На выходе первого делителя 2 секундные импульсы формируются в результате переполнения в момент его естественногообнуления, Этот секундный импульс свыхода первого делителя 2 (Фиг,3,6) 20проходит через элемент И 8 (фиг,З,ж)на...

Устройство для формирования управляемых отметок времени

Загрузка...

Номер патента: 1370645

Опубликовано: 30.01.1988

Авторы: Лец, Судаков

МПК: G04F 10/04

Метки: времени, отметок, управляемых, формирования

...минутной метки на 0,3 с.Если в регистр 21 фазосдвигающего блока 6 необходимо записать число 700000, то на элемент И 8 поступают сигналы со сдвигом 0,7 с (фиг2 з,л, пунктир), При подаче импульса на шину "Пуск" на выход устройства проходит импульс (фиг, 2 н, пунктир ), опережающий минутную метку на 0,3 с.В общем случае величина временного сдвига импульса на выходе устройства относительно минутной метки Если 0,5 с - . 11: 0,5 с, то на моменты фронта и среза выходного триггера 10 (фиг, Зк) приходятся два импульса с выхода фазосдвигающего блока 6 (фиг. Зэ). При этом первый импульс укорачивается и проходит ца выход устройства (фиг. Зн), опережая минутную метку на 0,5 сТак как обычносоставляет несколько микросекунд, то ограничение верхнего...

Устройство коррекции шкалы времени

Загрузка...

Номер патента: 1363509

Опубликовано: 30.12.1987

Авторы: Лец, Судаков

МПК: H04L 7/02

Метки: времени, коррекции, шкалы

...1;25 К - коэффициент деления первогоделителя 2 частоты;И - величина коррекции, соответствующая коду коррекции.Первый импульс с выхода блока 6сравнения перебрасывает первый триггер 7 (фиг,2 е) и сигнал "1" с его выхода разрешает прохождение сигналовчерез элемент И 5. Следующий импульсс выхода блока 6 сравнения проходитчерез элемент И 5 (фиг. 2 А) и одно 35временно перебрасывает первый триггер7 по срезу импульса (фиг. 2 е). Импульс с выхода элемента И 5 запускаетформирователь 9 импульсов, импульс с4 выхода которого (фиг. 2 ц) подается на40установочный вход первого делителя 2частоты и сбрасывает его и на счетныйвход второго триггера 8, который возвращается в исходное состояние посрезу импульса. На выходе второго4511 11триггера 8...

Устройство для формирования управляемых отметок времени

Загрузка...

Номер патента: 1221638

Опубликовано: 30.03.1986

Авторы: Головко, Лец

МПК: G04F 10/04

Метки: времени, отметок, управляемых, формирования

...величину относительно периодической последовательности той же частоты, образованной на выходе делителя частоты 2.Временной сдвиг осуществляется следующим образом.Требуемая величина сдвига И в цифровом виде записывается в регистр 16. В момент совпадения состояния тракта счета счетчиков делителя частоты 2) и числа в регистре 16 блок 15 сравнения кодов формирует сигнал совпадения, Так как сигнал на выходе делителя частоты 2 формируется в момент обнуления делителя частоты 2, то выходной сигнал фазосдвигающего блока 6 появляется через Я импульсов входной частоты делителя 2 после момента обнуления. Так как входная частота равна 1 мГц (период повторения 1 мкс), то временной сдвиг равен Н . Таким образом, фазосдвигающий блок 6 позволяет...

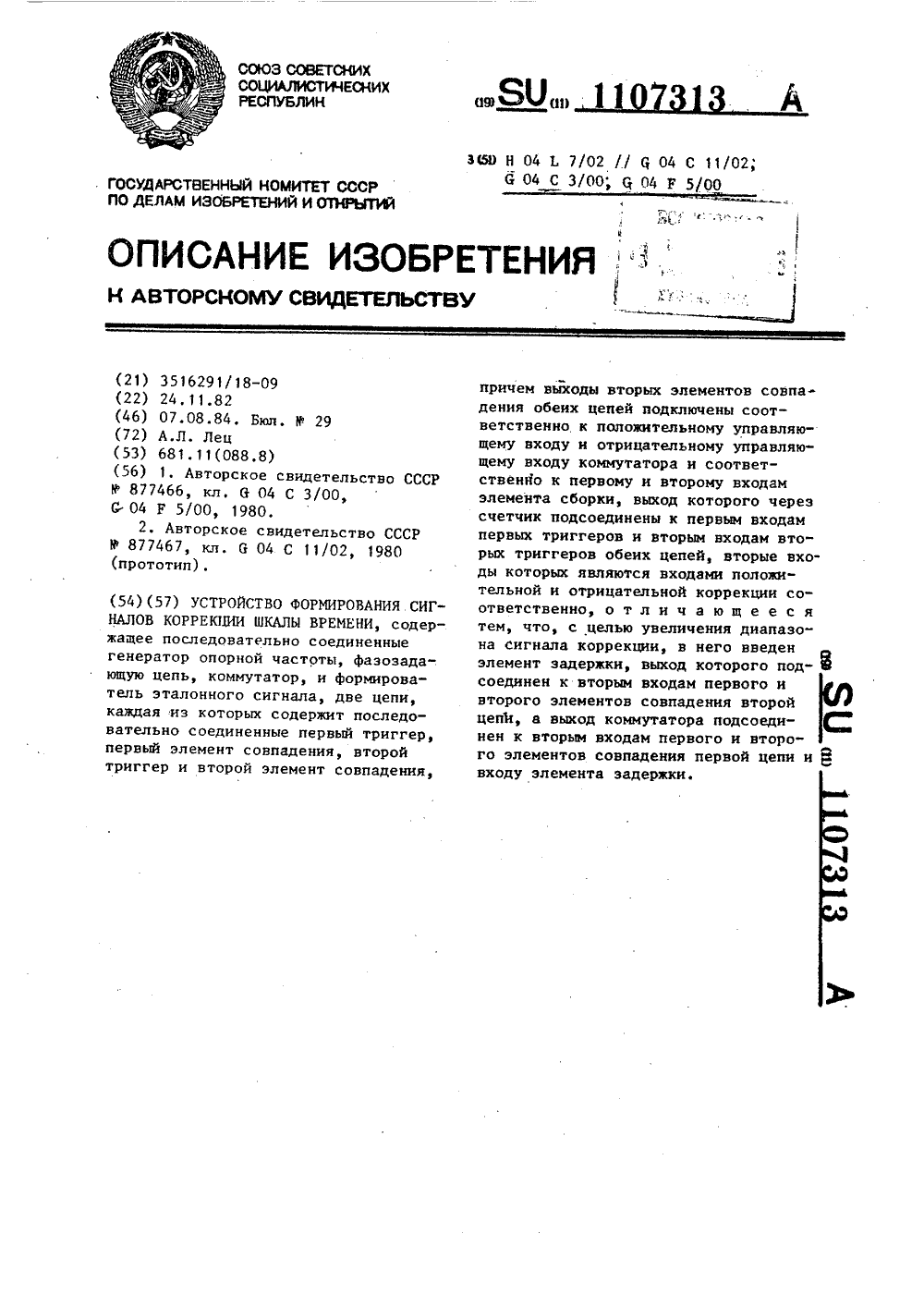

Устройство формирования сигналов коррекции шкалы времени

Загрузка...

Номер патента: 1107313

Опубликовано: 07.08.1984

Автор: Лец

МПК: H04L 7/02

Метки: времени, коррекции, сигналов, формирования, шкалы

...данного устройства формированиясигналов коррекции шкалы времени сильно зависит от длительности импульсовгенератора опорной частоты, причемс увеличением длительности импульсовгенератора опорной частоты диапазонсужается,Цель изобретения - увеличение диапазона сигнала коррекции.Для достижения цели в устройствоформирования сигналов коррекции шкалывремени, содержащее последовательносоединенные генератор опорной частоты,фазозадающую цЕпь, коммутатор и формирователь эталонного сигнала, двецени, каждая из которых содержит последовательно соединенные первый триггер, первый элемент совпадения, второй триггер и второй элемент совпаде"ния, причем выходы вторых элементовсовпадения обеих цепей подключены соответственно к положителен. ому...

Устройство для формирования серий импульсов

Загрузка...

Номер патента: 949783

Опубликовано: 07.08.1982

Авторы: Головко, Лец, Федоров

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...прохождение серий пачек импульсов на выходную шину устройства.На шине 14 устройства формируется последовательность серий пачек импульсов с перйодом следования ТП(Кз) + (К+К)Т,Т К пересчетный блок и элемент запрета,дополнительно введены два пересчетных блока и триггер, прямой и инверсный выходы которого подключенысоотетственно к третьим входампервого и второго элементов И и второму входу третьего элемента И,причем выход третьего элемента И подключен через первый дополнительныйпересчетный блок к пряМому входУ дополнительного триггера и к второму 1 Овходу элемента ИЛИ, выход первогопересчетного блока подключен черезтретий пересчетный блок к инверсному .входу дополнительного триггера ик входу второго дополнительного пере счетного блока,...
