H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 1363513

Опубликовано: 30.12.1987

Авторы: Булгаков, Влесков, Крюков, Кудряшов, Кухарский

МПК: H04L 15/03

Метки: отбора, профессионального, радиотелеграфистов

...Отвечайте" ),горение которого определяет время ответа, и на третий вход элемента И 18,подготавливая цепь для своевременныхответов,Испытуемый прослушивает звуковойобраз эталонного знака, определяет,мелодия которого знака из ранее предьявленной последовательности (трехзнаков) аналогична эталонной, и нажимает соответствующую кнопку.Если испытуемый считает, что мелодия эталонного знака соответствуетмелодии третьего знака последовательности, то нажимает соответствующуюкнопку 15, Импульс с выхода кнопки 15ответа поступает на третий вход дополнительного блока 11 анализа ответов, на входы элементов И 47 и 48и через элемент ИЛИ 21 на вход элемента 20 задержки, Так как кодоваякомбинация, записанная в регистре 52,одинакова с кодовой комбинацией,...

Номер патента: 1363514

Опубликовано: 30.12.1987

Автор: Семенов

МПК: H04L 15/22

Метки: передачи, позывных, радиосигналов

...не приведена).Так как сигнал "1 с второго вы 55 хода счетчика-распределителя 26 переходит на его седьмой выход, то к работе будут готовы шифратор 29 и элемент И 22,В виду того, что на элементах ИЛИ 17 и 19 также снимаются сигналы "1", блокируется и элемент И 24.При очередном вызове нового знака с второго выхода формирователя 40 кода сигнал постуПает на третий .вход (синхронизации) шифратора 29 (его выхода код адреса знака через элемент ИЛИ 11-16 поступают как и ранее на адресный вход ПЗБ 39 и с его выхода на вход формирователя 40 кода.Сигналом с первого выхода формирователя 40 кода через элементы И 22 и ИЛИ 18 сигнал "1" с седьмого выхода счетчика-распределителя 26 переводится на восьмой выход. После формирования знака с второго...

Номер патента: 1363515

Опубликовано: 30.12.1987

Авторы: Киселев, Кочеров

МПК: H04L 17/02

Метки: информации, передачи, псевдослучайными, сигналами

...на один извходов вторых элементов ИЛИ 12 посту-. пает сигнал, с выходов которых сигналподается на соответствующие входышифратора 8, с выхода которого в регистр 7 сдвига в параллельном кодепоступают первые разряды отрезкаПСП, Таким образом, шифратор 8 задает начальные условия для работы регистра 7 сдвига. Для передачи любого 1 О из инверсных" сообщений сигналыпоступают на другие входы вторыхэлементов ИЛИ 12 и на один из входовпервого элемента ИЛИ 11. С соответствующего выхода элемента ИЛИ 12 1 г сигнал подается на соответствующийвход шифратора 8, а с выхода первогоэлемента ИЛИ 11 сигнал подается навход сумматора 9 по модулю два(поступает "1").2 п Регистр 7 сдвига осуществляетсдвиг записанной информации в моменты времени,...

Номер патента: 1363516

Опубликовано: 30.12.1987

Авторы: Дворников, Дудник, Зильберталь-Глобус, Панин

МПК: H04L 25/40

Метки: демодулятор, стартстопный

...и блок стартстопной синхронизации, первый выход которого является первым выходом демодулятора и соединен с так-тирующими входами детектора пропуска знаков и решающего блока, информационные входы которого соединены с выходами обнаружителей знаков и с информационными входами детектора пропуска знаков, выход которого подключен к первому входу элемента ИЛИ, второй вход и выход которого соединены соответственно с выходом элемента И и со стоповым входом блока стартз136351 значениям, априорно известным в точке приема.Для этого согласно выполнению блока 8 фильтрации по фиг. 2 заданные5 кодовые значения служебных знаков от датчика 3 через коммутатор 9, управляемый от дешифратора 16 блока 10, поступают на дешифратор 22 блока 8, где они...

Номер патента: 1363517

Опубликовано: 30.12.1987

Авторы: Дегтярев, Картушин, Лисин, Лоскутов, Любимов, Сергеев, Судник

МПК: H04L 27/14

Метки: манипулированных, радиоприема, сигналов, синхронного, частотно

..."односторонний", введенного в название частотного демодулятора). Односторонний частотный демодулятор 20, используя удвоенное значение частотного сдвига по информационному входу и информацию о знаке, поступающую с выхода компаратора 18 на управляющий вход, формирует сигнал, который идентичен информационному сигналу.Односторонний частотный демодулятор работает следующим образом. Сигнал с выхода элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 19 подается параллельно на третий вход элемента И 22 и входы блоков 24 , и 25 дифференцирования. На второй вход элемента И 22 с выхода переноса вычитающего счетчика 23 подается сигнал "1" ("0" подается только в случаях переполнения счетчика для блокировки), На первый вход элемента И 22 подается сигнал с генератора 21....

Номер патента: 1363518

Опубликовано: 30.12.1987

Авторы: Барбанель, Чистяков, Щелкунов

МПК: H04L 27/227

Метки: автокорреляционного, модуляцией, первого, порядка, приема, сигналов, фазоразностной

...и (или) длительности задержки первойлинии и задержки,При этом во второй квадратурной ветви с помощью перемножителя 3 и интегратора 7 вычисляется скалярное произведение сигналов хи 1 1 зг.ап 1, . = зпа Т40 Далее это напряжение преобразуется в цифровую форму в блоке 13 формирования сигналов управления и поступает на второй (управляющий) вход управляемого фазовращателя 1, с помощью которого выставляются фазовые соотношения перемножаемых в перемножителях 2 и 3 сигналов так, чтобы обеспечивалось максимальное значение напряжения на входе порогового блока 8. С выхода порогового блока 8, осуществляющего функцию определения знака сигнала на его входе, положительные и отрицательные импульсы (в соответствии со знаком косинуса первой...

Номер патента: 1363519

Опубликовано: 30.12.1987

Авторы: Косарев, Кузнецов, Курышкин, Товарницкий

МПК: H04L 27/18

Метки: манипуляцией, передачи, приема, сигналов, фазовой

...14, пропорциональное 83.пд Ч, поступает на формирователь 11, который на своем выходе выдает импульс, разрешающий преобразование выходйого25 7 8 9 10 11 12 13 14 1515 О 9 10 2 Э 4 9 10 1 1 1210 11 12 1 Э 7 8 8 9 9 1 О 4 56 7 1 2 3 14 14 15 2 3 3 4 3 0 15 15 где 0 - 15 - возможные значения слагаемых и результата суммы,Так, для Ы; =9, 8 =12, п=16, тогда Ы;+ ;=21, а сумма по шой и у =9 + 12 шод 1 Ь=5, что равно остатку от деления суммы 3;+ В. на число и,1 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 О 11 12 напряжения фазового детектора 14, достигшего своего максимума при данномЛ 1, в двоичный код; Эту операциюосуществляет преобразователь.9 аналог - код, число выходов которогоиК=1 о 8 - зависит от требуемой точнос 24ти корректировки скачка фазы....

Номер патента: 1363520

Опубликовано: 30.12.1987

Авторы: Бураченко, Ерохин, Зеленский, Шепелев

МПК: H04L 27/233

Метки: неортогональных, разделения, сигналов

...коэффициента взаимной корреляции) разделяемых сигналов, а перемножитель 6 либо 7 определяет знак компенсирующегонапряжения (посредством домножения З 0на соответствующий когерентно демодулированный двоичный сигнал Фазовоймодуляции), поступающего на первыйвход вычитающего блока 11, либо 12,Собственно компенсация осуществляется35в вычитающих блоках 11 и 12, При несовпадении знаков, т,е, разностейначальных фаз принимаемых и соответствующих опорных колебаний взаимномешающих сигналов двоичной фазовойманипуляции (-1) Б (е) и (-1)8(С),где гг= 0,1 - двоичные информационные параметры первого и второго,сигналов, в вычитающих блоках 11 и12 происходит вычитание "просочившихся" через соседние фазовыедетекторы, состоящие из блоков1 и 2...

Номер патента: 1363521

Опубликовано: 30.12.1987

Авторы: Воронкин, Гагарин, Мурашко, Садченко

МПК: H04L 27/22

Метки: приема, псевдослучайных«, сигналов, фазоманипулированных

...на второй вход сумматора 14 по модулю два и второйвход перемножителя 10, В результатеперемножения, поступающего с выходасмесителя 5 высокочастотного ФМ ШШСна новую СПСП, поступающую с блока 9,манипулирующий код СПСП выходноговысокочастотного ФМ ШШС перемножите"ля 10 преобразуется в одну из исходных ПСП составляющих данную СПСП.Принятая СПСП с выхода триггера Шмидта 7 и сформированная новая СПСПс выхода блока 9 сумматоров по модулю два подаются на сумматор 1.4 помодулю два, где посимвольно суммируются друг с другом по модулю два, врезультате чего на выходе сумматора 14 по модулю два формируется однаиз составляющих принимаемой СПСП ис.ходная простая ПСП, совпадающая по 25 кодовой комбинации и ее временнойзадержке с кодом...

Номер патента: 1363522

Опубликовано: 30.12.1987

Авторы: Аминтаев, Андреев, Березкин

МПК: H04L 27/233

Метки: двойной, демодулятор, когерентный, манипуляцией, сигнала, фазовой

...явления ложных захватов в когерентном демодуляторе с восстановлением несущей по методу ремодуляции (обратной манипуляции) с ФАПЧ в качестве фильтра, поскольку в этом устрой стве также наблюдаются ложные захваты, физически объясняемые и устраняемые так же, как и в рассматриваемом случае. Формула и з обретения50Когерентный демодулятор сигнала с двойной фазовой манируляцией, содержащий первый полосовой фильтр, выход которого соединен с объединенными входами первого блока выделения сиг-55 22 4нала тактовой синхронизации, первогоблока задержки и первыми входами первого и второго первмножителей, выходыкоторого соединены с первыми вкодамирешающих блоков, вторые входы которых объединены и соединены с выходомблока выделения тактовой...

Номер патента: 1363523

Опубликовано: 30.12.1987

Авторы: Дикарев, Смородин, Тарасенко

МПК: H04L 27/32

Метки: комбинированной, манипуляцией, приема, сигналов, фазовой, частотной

...индексом манипуляции 0 = 1 присутствуют дискретные составляющие насимвольных частотах. Сигнал с индексом манипуляции 0 = 1 формируетсяиз принимаемого 4 М-ФИ сигналас помощью удвоителя 16 частоты, Спомощью блоков 17 и 18 фазовой автоподстройки частоты осуществляетсяфильтрация дискретных составляющих,а .делители 19 и 20 частоты предназна-. чены для приведения в соответствиечастот сигналов синхронизации и при, нимаемого сигнала.На выходе делителей 19 и 20 частоты образуются гармонические напряжения соответственно (фиг, 2 г.е) ц,(е) = ц,сов 2(й, е; Ц = Ц сов 2 Е с,которые поступают на входы перемно-.Б жителя 21, На выходе перемножителя 21 образуется напряжение ц э , = ц 1 (г) п а = цэ сов 27 х10 "(1 а н) й + цэсов 2 ГЕ+ 11)1где Цэ =...

Номер патента: 1363524

Опубликовано: 30.12.1987

Автор: Халпахчян

МПК: H04L 27/22

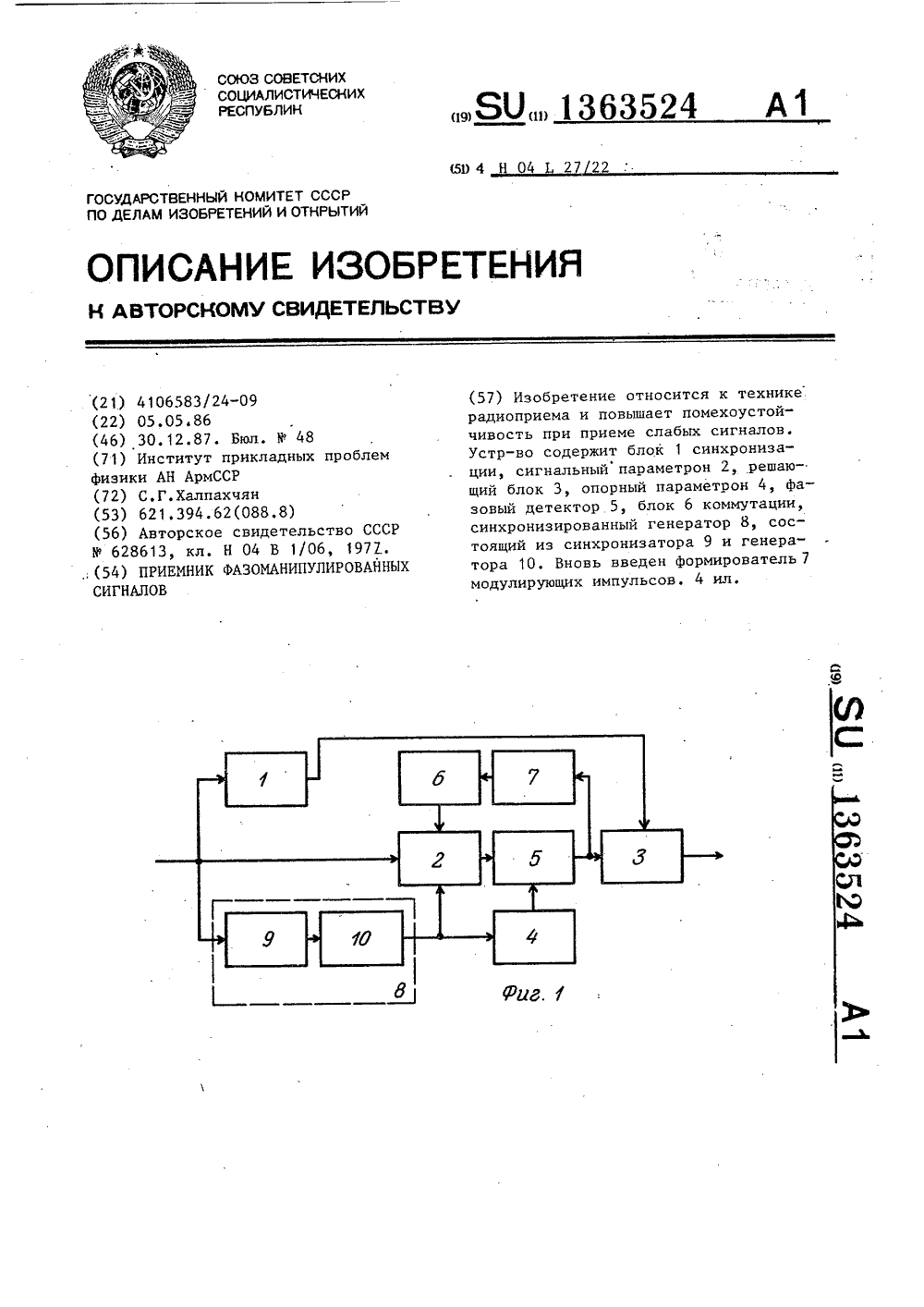

Метки: приемник, сигналов, фазоманипулированных

...сигнала (фиг.2 е), образуемое из колебания накачки путем деления его частоты опорным параметроном 4., 1363524Выходное напряжение фазового детектора 5 повторяет форму огибающей радиоимпульсов (фиг. 2 ж). При этом при совпадении фазы заполнения радио- импульса с фазой опорного напряжения оно положительное,.а при противоположных фазах - отрицательное, Таким образом, полярность видеоимпульсов на выходе фазового детектора 5 чередуется в соответствии с чередованием фаз заполнения радиоимпульсов, т.е. информация, содержащаяся в фазе заполнения радиоимпульсов, переходит .в полярность амплитуды видеоимпульсов. Видеоимпульсы с выхода фазового детектора 5 подаются в решающийблок 3.Режим автосуперизации, при котором число возбуждений сигнального...

Номер патента: 1363525

Опубликовано: 30.12.1987

Автор: Сонников

МПК: H04L 27/233

Метки: детектирования, сигналов, синхронного, фазоманипулированных

...2 формируется сигнал Б (С) (фиг, 2 е)) импульсы которого при 7 ,точно равном Т, соответствуют моментам перехода от О" к "1" и от "1" к "О" в передаваемой кодовой последовательности. На выходе селектора 4 длительности импульсов в этом случае формируется сигнал 0(С), изображенный на (фиг, 2 ж), вид которого аналогичен виду сигнала Н (С). Сигнал Б(С) с выхода селектора 4 длительности импульсов поступает на информационный первый вход ключа и на второй вход элемента И 5, на первый вход которого поступает сигнал ц З(С) (фиг. 2 г) с первого выхода отвода линии 3 задержки. В элементе И 5 производится обработка сигналов У (С) и Б (С) по правилуХ УО ОО 1 О1 Огде Х Х - сигналы на входах эле-.мента И 5;У - сигнал на выходе эле,мента И 5.На...

Номер патента: 1365039

Опубликовано: 07.01.1988

Авторы: Ковита, Пономаренко

МПК: G04C 11/02, H04L 7/02

Метки: времени, коррекции, шкалы

...1 О одиночных импульсов производится перезапись младшей части значения коррекции шкалы времени и с выхода регистра 5 сдвига в реверсивный счетчик 4 и старшей части и, в делитель 3 частоты. Значение знакового разряда записывается в триггер 12 по информационному входу и одновременно подается на вход фаэосдвигающего блока 2, подготавливая его к изменению коэффипиента деления на + 1 в соответствии со знаком кода коррекции, Момент окончания импульса с выхода формирователя 10 одиночных импульсов является командой для формирователя 11 сигнала управления, на которой формируется разрешение на прохождение импульсов с выхода фазосдвигающего блока 2 через элемент 7 совпадения на тактовый вход реверсивного счетчика 4, обеспечивая тем самым...

Номер патента: 1365365

Опубликовано: 07.01.1988

Авторы: Любарский, Молодцов

МПК: H04L 13/12

Метки: распределитель, релейный

...переключателя 1.2, диод 8 и замкнутые контакты 2.1, 4.1 и 4;3. При возбуждении током разряда конденсатора 5 обмотки включения дистанционного перек. лючателя 1,2 его контакт 2.2 замыкается, после чего образуется паралдельная ветвь разряда конденсатора 5 через обмотку отключения дистанционного переключателя 1,1, Возбуждение последней приводит к установлению дистанционного переключателя 1.1 в нулевое состояние и разрыву размыкающимся при этом контактом 2.1 цепи обмотки включения дистанционного переключателя 1,2, Состояние распределителя определяется таким образом единичным состоянием второй ячейки, а нулевым - всех остальных.При повторном замыкании контактов 4.1, 4.2 управляющего ключа возбуждается обмотка включения дистанционного...

Номер патента: 1365366

Опубликовано: 07.01.1988

Автор: Фомин

МПК: H04L 27/227

Метки: демодулятор, модуляцией, сигналов, фазоразностной

...сигнала с фазоразностной модуляцией содержит первую линию 1 задержки, задающий генератор 2, вторую линию 3 задержки, первый фильтр 4 нижних частот, первый перемножитель 5, второй фильтр 6 нижних частот, второй перемножитель 7, третий перемножитель 8, третий фильтр 9 нижних частот и дискриминатор 10 полярности.Устройство работает следующим образом.При помощи задающего генератора 2, первого перемножителя 5 и второго фильтра 6 нижних частот спектр, входного сигнала переносится вниз по частоте на величину, определяемую частотой задающего генератора 2, В результате перемножения преобразованного и задержанного сигналов вторым перемножителем 7 на выходе первого фильтра 4 нижних частот образуется сигнал с фазоразностной...

Номер патента: 1367169

Опубликовано: 15.01.1988

Авторы: Рабешко, Стрельбицкий

МПК: H04L 7/04

Метки: пуска, фазового

...выбирается, исходя из количества символов рекуррентной последовательности,выработанных рекуррентным регистром2 сдвига от момента фиксации М совпадений подряд до установления в рекуррентном регистре 2 сдвига комбинациифазового пуска, а также, исходя из додопустимой вероятности приема сигналафазового пуска.Если за время статистической обработки происходит больше совпадений,то сигнал заема второго счетчика 5поступает нИ второй вход установкиединицы переключателя 1 режима работы, и на первом управляющем его выходе устанавливается высокий потенциал, открывающий первый элемент И 6,этом случае в конце режима статистической обработки, который совпадает с концом рекуррентного цикла работы рекуррентного регистра 2 сдвига, на выходе дешифратора 8...

Номер патента: 1367170

Опубликовано: 15.01.1988

Авторы: Бельтюков, Горшков, Писарев, Прытков, Сивов, Троян, Чистяков

МПК: H04L 27/26

Метки: многочастотных, приемник, сигналов

...на вход сумматора 8 (фиг,1),который формирует значение разности(М), показывающее, на сколько тактов необходимо сдвинуть первый коммутатор 4, чтобы сигнал появлялся наего центральном выходе, который подключен к первому входу блока 11 принятия решения. Сигнал с выхода сумматора 8 подается на управляющий входблока 16 добавления - вычитания, который изменяет тактовую частоту синхросигнала так, что первый и второйкоммутаторы 4 и 10 устанавливаютсяв положение, при котором сигнал подключается к центральному выходу первого коммутатора 4, а на выход второго коммутатора 10 поступает оценкаситуации на текущей частоте: если натекущей частоте помехи нет, то на второй вход блока 11 принятия решенияпоступает значение Р при наличии170 8вого блока...

Номер патента: 1370792

Опубликовано: 30.01.1988

Авторы: Калина, Шалугин, Школяренко

МПК: H04L 7/02

Метки: синхронизации, тактовой

...дешифратора 3 появляется импульс, устанавливающий 0-триггер 4 в состояние логической "1". Единичный уровень сигнала с выхода 0-триггера 4 разблокирует элемент И-НЕ 5. При появлении значащего момента входного сигнала на входе элемента И-НЕ 5, на его выходе формируется отрицательный импульс, устанавливающий делитель 2 частоты н исходное состояние. По заднему положительному фронту этого импульса Р-триггер 4 также устанавливается н нулевое состояние и вновь блокирует элемент И-НЕ 5.Импульс на втором выходе дешифратора 3 служит для установки П-триггера 4 н нулевое состояние на тот случай, если значащий момент входного сигнала не попадает в зону, в которой разрешена коррекция фазы тактовых импульсов, и сам не устананлинает триггер в это...

Номер патента: 1370793

Опубликовано: 30.01.1988

Авторы: Лукьянова, Пугачев

МПК: H04L 7/04

Метки: псевдослучайного, радиосигнала, следящий, фазоманипулированного, фильтр

...частоты, который формирует изменение тактовой частоты по такому же закону.Скачкообразное изменение тактовойчастоты вызывает пилообразное изменение фазы, т.е. задержки сигнала навыходе ФО ПСП 10, т.е. осуществляется непрерывное сканирование по задержке. Размах пилообразного сканирования определяется крутизной регулировочной характеристики УГ 9 тактовой частоты, амплитудой и длительностью периода меандрового сигнала,формируемого блоком 13 ФСС. При этомна выходе второго перемножителя 6синхронно со сканированием по задержке меняются знаки полупериодовсигналов амплитудной модуляции. Сигнал ошибки в ССЗ 1 заключен в величине и знаке постоянной составляющейна выходе второго перемножителя 6,которую выделяет первый ФНЧ 7. Сигнал ошибки...

Номер патента: 1370794

Опубликовано: 30.01.1988

Автор: Сонников

МПК: H04L 27/233

Метки: детектирования, манипуляцией, относительной, сигналов, синхронного, фазовой

...которого формируется сигнал Б 1 (фиг,2 г), задержанный относительно сигнала 01(1.) на времяТТ, Этот сигнал подаетсяэна второй вход сумматора 3 по модулю два, в котором производится сложение сигналов Б 1(1) и Б 1(с) по шой 2, На выходе сумматора 3 по моду лю.два формируется сигнал Б(г.) (фиг.2 д). Этот сигнал поступает на вход селектора 4 длительности импульсов, который осуществляет подавление импульсов, длительность которых3меньшеТНа выходе этого селек 8тора формируется сигнал П(Т) (фиг.2 д). Приточно равномТ1 2 Ф (Т) 11 , Сигнал Н (С) поступает на информационный первый вход первого ключа 7, первый вход элемен 0794 2 2530 35 40 45 50 та И 6 и на вход второго элемента 5 задержки, в котором осуществляется задержка сигнала П(1) на времяНа...

Номер патента: 1372627

Опубликовано: 07.02.1988

Авторы: Иванькович, Кейстович, Новиков, Семашко, Туркин

МПК: H03M 13/51, H04L 17/30

Метки: декодирующее, мажоритарное

..."го разряда регистра 7 и подключает 40к выходу коммутатора 9 информационный вход устройства. Кроме того,этот потенциал поступает на управляющий вход блока 18 (переключает коммутатор 21)и изменяет состояние его 45выхода на противоположное, изменяятем самым состояние старшего адресного входа блока 4 и разрешая доступк другому кубу блока 4 памяти, Притаком состоянии первого выхода блока 508 все младшие адресные разряды блока4 оказываются подключенными к выходам первого буферного регистра 14.Одновременно с изменением потен-,циала на первом выходе блока 8(фиг.4 д) на его втором выходе формируется импульс (фиг.4 е), по переднему фронту которого осуществляетсяперезапись состояния первого счетчи 27 8ка 2 в первый буферный регистр 14, а по...

Номер патента: 1372629

Опубликовано: 07.02.1988

Авторы: Козловский, Рыбченко, Семененко, Урбанович

МПК: H04L 13/12

Метки: коммутатор

...управления и диод 11 первой ячейкипоступает на обмотку 8 электромагнитного реле. Быстродействие электромагнитного реле выбирается таким,чтобы к моменту его срабатывания процесс отбоя предыдущего состояния коммутатора уже закончился. При этом контакт 9 электромагнитного реле 8 размыкается, а контакт 10 замыкается. Размыкание контакта 9 прекращает подачу напряжения на обмотки 7 отбоя дистанционных переключателей, а замыкание контакта 1 О разрешает включение дистанционного переключателя первой ячейки (или подтверждает его состояние, если он был включен). При этом процессы отбоя предьдущего и записи нового словосостояния разнесены во времени, что исключает нежелательные замыкания в коммутируемых цепях.Если разомкнуть контактную группу 4...

Номер патента: 1374175

Опубликовано: 15.02.1988

Авторы: Валерьянов, Разживин

МПК: H04L 27/00

Метки: двукратной, модуляцией, относительной, сигналов, фазовой, формирования, цифрового

...7 памяти и выдаются в соответствующие моменты времени на цифроаналоговый преобразователь 8. Для определения требуемого значения выход одного из регистров 4 или 5 сдвига под Оключаются через мультиплексор 6 к первым входам второго блока 7 памяти, навторой вход которого подается меандрс частотой 1800 Гц, определяющий знакнесущей частоты, а третий вход содержит номер отсчета на такте. При выбранной частоте дискретизации Е= 7200 Гц и скорости манипуляции,равной Г =1200 Вод, на один периодманипуляции (такт) приходится 6 отсчетов импульсной характеристики. Таким образом, по указанному адресувыбирается выходной отсчет для цифроаналогового преобразователя 8;Все варианты сумм вида (2) вычслены с высокой точностью и записаныво втором блоке...

Номер патента: 1374440

Опубликовано: 15.02.1988

Автор: Воробьев

МПК: H03M 13/31, H04L 1/08

Метки: дискретных, качества, оценки, сигналов

...8, который устанавливает триггер 11 разрешения формирования стробирующего импульса в единичное состояние. Разрешающий сигнал с триггера11 поступает на соответствующий входсчетчика 13, на счетный вход поступают тактовые импульсы ТИ 2, На входсброса счетчика 13 поступает сигналсброса, формируемый вторым одновибратором 9, причем коэффициент пересчета счетчика 13 выбран так, чтона выходе счетчика 13 формируетсястробирующий сигнал (фиг,2 е). Инвертированный выход счетчика подключенко входу К триггера 11 и переводиттриггер 11 в ждущий режим, Сигналы(фиг.2 д) с выхода порогового усилителя 7 и стробирующие импульсы свыхода счетчика 13 подаются на элемент И-НЕ 10. С выхода элемента И-НЕ10 сигналы (Фиг,2 з) поступают на счетный вход счетчика 12...

Номер патента: 1374441

Опубликовано: 15.02.1988

Авторы: Дегтярев, Копненкова, Муратов, Судник, Супер

МПК: H04L 27/14

Метки: манипулированных, радиоприема, сигналов, синхронного, частотно

...задержки. В результате задержки во времени (фиг.2 с) сигнала и дифференцирования его передних фронтов на выходе формирователя 24 импульсов установки образуется последовательность коротких импульсов (фиг.2 е), которая в начале каждого тактового интервалапроизводит по К-входам установку в "0" восьмого 18 седьмого 17, шестого 16 и пятого 15 триггеров и по Я-входам установки в "1" четвертого 14, третьего 13, второго 12 и первого 11 триггеров (независимо от сигналов на входах 0 и С)-,В результате на первый сумматор 20 подаются с прямых выходов восьмого 18, пятого, 15, четвертого 14 и первого 11 триггеров сигналы (фиг,2 ж,к, л,а) соответственно и с инверсных выходов седьмого 17, шестого 16,тре 3 тьего 13 и второго 12 триггеров, сигналы...

Номер патента: 1374442

Опубликовано: 15.02.1988

Авторы: Дикарев, Шерстобитов

МПК: H04L 27/14, H04L 27/32

Метки: приема, сигналов, частотно-манипулированных

...демодулятора 15, фазовыхдетекторов 22 и 23. Удвоитель частоты 14, блоки фазовой автоподстройкичастоты 16, 17, 20 и делители частоты18, 19 и 21 образуют систему символь ной синхронизации, необходимую длякогерентной демодуляции, которая осуществляется в демодуляторе 15 и втретьем фазовом детекторе 25,Символьная синхронизация основана 15 на том, что в энергетическом спектречастотно-фазо-манипулированного сигнала с индексом манипуляции П=1 присутствуют дискретные составляющиена символьных частотах Г, Й , Й 20С помощью смесителя частоты 3 и второго полосового фильтра 13 осуществляется перенос спектра принима- емого радиосигнала на среднюю частотуС помощью гетеродинирования и указанного свойства петли Костаса стабильность символьных частот...

Номер патента: 1374443

Опубликовано: 15.02.1988

Авторы: Воробьева, Макаров, Рукоданов

МПК: H04L 27/22

Метки: демодулятор, манипуляции, относительной, сигналов, фазовой, цифровой

...двоичных счетчиков,сколько каналов связи обрабатываетцифровой демодулятор, Разрядностьсчетчика определяется числом накапливаемых выборок из информационногобита (например 4). Каждый счетчикобразуется сумматором 17 и соответствующим сдвигающим регистром 16 -16 (фиг.2), соединенным через коммутатор 18. Следовательно, количество сдвигающих регистров 16, - 16 иколичество входов сумматора 17 должно соответствовать количеству временных выборок, а разрядность каждого сдвигающего регистра 16, - 16количеству каналов, Накопление вкаждом канале разделено по времени,По сигналу с выхода решающего блока8, который приходит на вход установки каналов первого и второго накопителей 6 или 7, счетчик 5, подсчитывающий количество положительных илинулевых...

Номер патента: 1374444

Опубликовано: 15.02.1988

Авторы: Буянов, Захаров, Короп, Курицын, Могилевер, Нечаев, Перфильев, Черепака

МПК: H04L 27/22

Метки: дискретных, приема, сигналов

...величиной, обратной квадрату модуля этого символа появляется на соответствующих выходах решающего блока 8.В блоке 9 подстройки амплитудыс л к по выходным сигналам аи аи входным сигналам решающего блока 8 -, Формируется сигнал на изменение уровня в блоке 7 компенсации амплитудных нестабильностей. Конкретные преобразования сигналов в блоке 9 подстройки амплитуль, детализированы на Фиг,5 и включают шесть операций цифрового суммираваия в сумматорах 33-38, три умножения умнажителями 39-41 и одну операцию эацержки нг длительность тактового интервала элементом задержки 42, В шестом и пятам сумматорах 38 и 37 осуществляется суммирование квадратурай камГ,к поненты входного сигнала ь и синфазнай компоненты принятого символас...

Номер патента: 1376255

Опубликовано: 23.02.1988

Авторы: Глотов, Киселев

МПК: H04L 7/00

Метки: приемников, пуска, фазового

...(С ьС) полярности.Анализатор 1 посылок с помощью диодов 11 и 12 и пороговых блоков 13 и 14 .определяет полярность второго импульса и через распределитель 16 импульсов выдает сигнал на второй выход анализатора 1 посылок. С него сигнал поступает на управляющие входы второго ЕБ-триггера 3 и элементы И 17 и 18 анализатора 1 посылок.Второй КБ-триггер 3 переходит в единичное состояние и выдает запрещающий сигнал на первый элемент И 5, который прекращает выдачу тактовой последовательности импульсов с выхода генератора 4 на вход счетчика 8. Таким образом, в дальнейшем счетчик 8 производит подсчет импульсов с частотой, соответствующей тактовой частоте генератора 4, Одновременно с поступлением второго (отрицательного или положительного)...
