Номер патента: 649152

Опубликовано: 25.02.1979

Авторы: Белов, Гладких

МПК: H03M 13/51, H04L 12/26

Метки: анализа, кодовых, комбинаций

...приема запрашиваемой ком. бинации регистр 2 сигналом с блока управления 3 запускается вновь независимо от исхода декодирования этой комбинации. В случае отсутствия ошибок в запрашиваемой комбинации при повторении на выходе блока сравнения 9 после приема каждой комбинации, попавшей под блокировку, образуется соответствующий правильному приему сигнал. В соответствии с сигналом блока управления 3 повторяемые комбинации записываются на вход выходного накопителя 7 непосредственно с выхода приемного накопителя 8 или с выхода блока памяти 5.В случае приема комбинации с ошибкой при первом и повторном приемах производится попытка ее восстановления в блоке 13354 О Фор.яцла чзобрегеная 45 50 55 исправления стираний. Для этого сигналами с блока...

Номер патента: 649155

Опубликовано: 25.02.1979

Автор: Башманов

МПК: H04L 17/04

Метки: аппарата, передатчик, телеграфного

...в положение, при котором на вьходе появляется сигнал О.В случае поступления на вход буферногонакопителя 4 комбинации 0101 или 111третий триггер 16 устанавливается в единичное состояние.Одновременно выходной сигнал дешифратора 3 через элемент задержки 14 поступает на вход второго триггера 13 и изменяет его состояние таким образом, что выходной сигнал третьего элемента И 12 запрещает по дополнительному входу дешифратора 3 дешифрацию последующих комбинаций 1010, 0101, 1111 или 0000 (после за писи 1 в дополнительную ячейку 23 буферного накопителя 4 и предварительной установки третьего триггера 16). Г 1 од воздействием выходного сигнала дешифратора 3 дополнительный триггер 21 также изменяет свое состояние. Причем, если поступила...

Номер патента: 649156

Опубликовано: 25.02.1979

Автор: Дубинкин

МПК: H04L 17/16

Метки: дискретной, информации, приема

...перезапись этой информации через блок совпадения 9 на блок накопителей 10,Информация из накопителя 3 поступает также в компаратор 6, на другой вход которого одновременно подаются сигналы информационной части передаваемого повторно по сигналу Переспрос кодового блока, принятого с ошибкой при первой передаче. Если при повторном приеме этого кодового блока ошибка не обнаружена, разрешается вывод информации из накопителя 3 на приемник 5, как и при первой передаче. В противном случае, на компаратор 6 выдается соответствующий сигнал из анализатора 1, по которому компаратор 6 вырабатывает результат сравнения информационной части кодового блока, принятого первый раз и повторно.Если они совпадают (т,е. информационные части не искажены), выход...

Номер патента: 649157

Опубликовано: 25.02.1979

Авторы: Гулевский, Махорин

МПК: H04L 17/30

Метки: декодирующее

...локализоватьискаженное слово или слова для ихдальнейшего исправления, Если этоневозможно, то исправление ошибок нискаженном слове или словах проиэво- бб дится на дальнейших этапах декодиро.ванин.Есличисло искаженных слов в линейном блоке меньше или равно К + 1,топроизводится исправление этихслов методами решения линейных уравнений, В этом случае возможно полноеили частичное исправление искаженныхслов.В этом случае в начале с анализатора 7 на входы накопителей 2 и 3поступают управляющие сигналы. Послечего все,Н слов считываются с этихнакопителей 2, 3 и поступают на входы блоков ключей 4, 5, на другие входыкоторых поступают 4 - разрядные комбинации, каждая иэ которых содержит по(Д) единиц. В результате на выходесумматора 8 Формируется...

Номер патента: 649158

Опубликовано: 25.02.1979

Автор: Гусев

МПК: H04L 17/30

Метки: декодирования, кодов, троичных, хэмминга

...беэ О(см, табл.2),Пояснения, к таблице 2.Пусть.для Определенности в каждомканале 1 р 2 использУютсе кОДы Жзммингас параметрами ) , ф Эр па 6 и ЭрК а 3 идп в 4 Па 71 иЭКр 4соответственно, Число кодовых кокбинаций М 8, 69Запись М 8 кодовых комбинацийПрнвВдена в табле Зе Поясим смысл эансей р сдеЛаНныхв тех строках таблицы 2, которыепомечены эцаол к.Четвертая строка сверху.Йоэьмем, например,кодовую комбинацию 9 4 110011 (см,табл.3) для кодаХзлмин а с д-" 3 и предположим,что иа нее подействовала помеха, ко"торая вызвала следующие две ошибки, дш" тор 3-1,(3-2) выдаетсигналО 1 О,и результате Фиксируется комбинацияР О (смтабл. Э);"О,"О,"1011,Б итоге устройство декодированияобеспечивает защитный отказ с помошью мажоритарного элемента 8,".едьмая...

Номер патента: 649159

Опубликовано: 25.02.1979

Авторы: Громов, Короп, Спектор, Страшный, Ярославский

МПК: H04L 25/38

Метки: дискретных, передачи, сигналов, стартстопно-синхронная

...и формирователь 5 декадного кода. Этими сигнала 45 50 55 594ми определители 8, 9 телеграфного и декадного кодов и формирователь 5 декадного кода удерживаются в исходномсостоянии. Определитель 9 декадного кода по управляющей цепи удерживает коммутаторсигналов в состоянии подключения информационного выхода передатчика 1 на выход системы. Б начальной фазе установления соединения из соответствующего канального согласующего блока 2 по входной информационной цепи в передатчик 1 поступает сигнал вызова - непрерывная стоповая полярность. Регенератор передатчика 1 обрабатывает этот сигнал по укороченному циклу и передает этот сигнал на выход системы, а сам переключается на нормальный цикл работы.По цепи индикации цикла в опознаватель фазы 6...

Номер патента: 649160

Опубликовано: 25.02.1979

Автор: Миневич

МПК: H04L 25/40

Метки: передачи, приема, сигналов

...служебных числовых сигналов, включенныймежду дополнителъньй выходом блокауправления и вторым входом блока ключей, и сумматор, включенный между выходом блока ключей и сигналъным входом блока кодирования, причем другойвыход формирователя служебных числовых сигналов подключен к дополнительному входу счетчика, а в приемнуючасть введены последовательносоединенные блок управления и Формирователь служебных числовых, сигналов,первый выход которого подключен куправляющему входу первого счетчика,а другой выход подключен к сигнальному входу второго счетчика, к управляющему входу которого и к,управляющему входу ключа подключены соответствующие выходы блока управления,. к входам которого подключены выходыблока индикаторов и первый...

Номер патента: 649161

Опубликовано: 25.02.1979

Авторы: Грибов, Киндиренко, Миронов, Рудый, Сушкевич

МПК: H04L 25/40

Метки: дискретных, передачи, приема, сообщений

...информационного регистра 2 соответствует определенный опознаватель, вырабатываемый формирователем 5.С выхода 22 канала связи на приемной стороне поступает принятая из канала связи объединенная кодовая последовательцость, которая поступает на входы анализатора 4, блока управления 8 и блока 18 оценки качества канала. Анализатор 14 определяет принадлежность информации данному устройству путем проверки структуры информации, а затем выдает сигнал запуска на блок управления 8, блок 16 измерения времени и блок 18. Врезультате объединенная кодовая последовательность с блока управления 8 поступает ца вход информационного регистра 10. Информационный регистр 10, работая вместе с блоком управления 8, вь 1- деляет из суммарной последовательности...

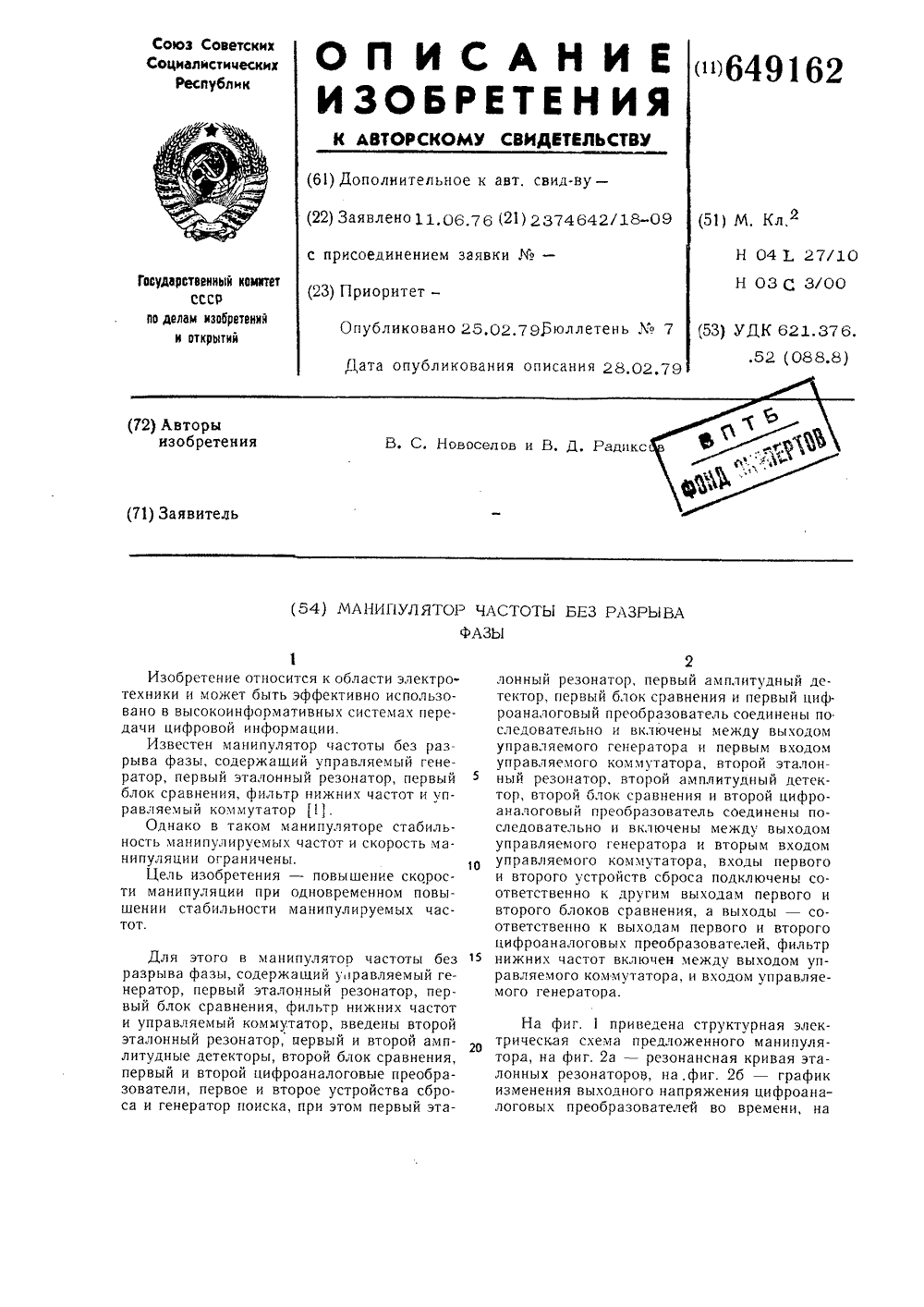

Номер патента: 649162

Опубликовано: 25.02.1979

Авторы: Новоселов, Радиксов

МПК: H04L 27/10

Метки: манипулятор, разрыва, фазы, частоты

...на выходе первого и второго цифроаналоговых преобразователей 10 и 11 устанавливаются крайние значения выходного напряжения (точка А фиг. 2 б), при этом частоты управляемого генератора 1 будут смещены в сторону нижних частот (точка А фиг. 2 в).В результате счета импульсов генератора 14 поиска выходные напряжения первого и второго цифроаналоговых преобразователей 1 О, 11 начнут ступенчато уменьшаться (фиг. 2 б). Уменьшение выходных напряжений первого и второго цифроаналоговых преобразователей 10, 11 приведет к дискретному увеличению частоты управляемого генератора 1, Дальнейшую работу устройства рассмотрим на примере работы одной цепи.При изменении частоты сигнала управляемого генератора 1 в интервале А - Б - В (фиг. 2 в) на выходе...

Номер патента: 649163

Опубликовано: 25.02.1979

Авторы: Красуцкий, Лобанов, Шашин, Шутов

МПК: H04B 7/12, H04L 27/14

Метки: адаптивной, демодуляции, разнесенной, сигналов, телеграфии, частотной

...в тех трактах, где сигнал оказывается больше помехи.С выхода квадратора 3 напряжение подается одновременно на регулируемый усилитель 8 и в тракт измерения уровня помех, вырабатывающий управляюшее напряжение для регулируемого усилителя 8. Коэффициент передачи этого усилителя обратно пропорционален управляющему напряжению и соответственно уменьшается с ростом помехи в данном тракте.Тракт измерения уровня помех включает в себя управляемый амплитудный детектор помех 4, имеющий второй вход запрет детектирования, соединенный с триггером 16 прямо или через инвертор 17. Благодаря такой обратной связи детектирование происходит лишь в моменты пауз в сигнале, и выходное напряжение детектора зависит лишь от уровня помех на выходе квадратора...

Номер патента: 649164

Опубликовано: 25.02.1979

Автор: Пелегов

МПК: H04L 27/18

Метки: многопозиционных, передачи-приема, сигналов

...детекторы 13, генератор 14 последовательного кода, блок 15 выбора по максимуму амплитуды сигнала и матрица 16 относительности. Выход приемника 7 соединен с входом дополнительного регистра 12 фазового сдвига, выходы которого соединены с входами дополнительных корреляционных детекторов 13. Другие входы детекторов 13 соединены с выходами блока памяти 10, связанного с выходом соответствуюшего корреляционного детектора 8. Выходы всех корреляционных детекторов 8 соединены с входами блока 15 выбора по максимуму амплитуды сигнала, выходы которого подключены к соответствуюшим входам матрицы 16 относительности, соединенной своими выходными шинами с входами генератора 14 последовательного кода, Матрица 16 относительности выполнена в виде...

Номер патента: 649165

Опубликовано: 25.02.1979

Авторы: Анурьев, Денисович, Зайцев, Кравченко, Курмаев, Манцевич, Мещеряков, Победоносцев, Сумский

МПК: H04L 27/18

Метки: информации, передачи, сигналами, фазомодулированными

...3. При синхронизации минимальной частотой 1 фиг. 2.3) четцые и нечетные символы будут иметь по- и парно одинаковые значения, и устроиство будет работать в режиме двоичного кода. Таким образом, в устройстве обеспечивается возможность работы не только с двоичными, но и с многопозиционными сигналами. Сигнал с выхода регистра сдвига 2 поступает на вход кодопреобразователя 8. При использовании в устройстве двоичного либо четверичного кода кодопреобразовате:.ь 8 произ; Выходной сигнал кодопреобразователя 8 представлен на фиг. 2.4. Этот сигнал поступает в сумматор 5 и добавляется к имеющемуся на другом его входе сигналу (числу). Ввходной сигнал сумматора 5 запоминается в блоке памяти 9, с выхода которого (фиг. 2.5), подается на сумматор 5 и на...

Номер патента: 650209

Опубликовано: 28.02.1979

Авторы: Ивлев, Селезнева, Чернявский

МПК: H03D 3/02, H04L 27/14

Метки: демодулятор, дискретный, частотный

...образом.Частотно-модулированный сигнал, поступающий на усилитель-ограничитель 2, усиливается и ограничивается по амплитуде и далее через дифференцирующие цепи 4 попеременно, со сдвигом на полупериод частотно-модулированного сигнала запускает триггеры 5, обеспечивая в той же последовательности разблокировку делителей 7 частоты.Импульсы источника 6 тактовой частоты запускают разблокированный делитель 7, с выхода которого импульсы через время, равное полупериоду средней частоты частотно-модулированного сигнала, воздействуют на этот же триггер 5 и возвращают его в исходное состояние, обеспечивая на выходах триггера соответственно прямую и инверсную последовательности импульсов с длительностью, равной полупериоду средней частоты...

Номер патента: 650242

Опубликовано: 28.02.1979

Авторы: Тинаев, Фридман, Шуфчук

МПК: H03M 13/51, H04L 12/26

Метки: дискретных, каналах, ошибок, потока, регистрации, связи

...двух режимах; в режиме отметки времени и линейном режиме,В режиме отметки времени производится подсчет безошибочного интервала на и-разрядном счетчике безошибочных знаков 6. При этом поток ошибок поступает на знаковый регистр 2, где производится выделение безошибочных знаков, После каждого безошибочного знака на выходе знакового регистра 2 вырабатывается импульсный сигнал, который поступает на и-разрядный счетчик безошибочных знаков 6, который определяет количество подряд следующих безошибочных знаков. При его заполнении на его выходе вырабатывается сигнал, который поступает на блок управления 4, который в свою очередь обеспечивает один холостой шаг регистрирующего блока 5, например перфоратора. Таким образом, один холостой шаг на...

Номер патента: 650244

Опубликовано: 28.02.1979

Авторы: Герман, Грибов, Дубко, Иванов, Миронов

МПК: H04L 1/12

Метки: информации, исключения, повторного, приема

...сигналов поступает на второй вход сумматора 5 по модулю два, с выхода которого результат сложснпя по модулю два через элемент И 6 поступает на вход устааказ 90/12 Изд. Мо 199 Тираж 779 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 пография, пр. Сапуно новки триггера 7 в состояние 1. Если в течение времени сравнения на вход триггера 7 поступит хотя бы один сигнал не- сравнения - он устанавливается в состояние, соответствующее разрешению приема информации. В противном случае триггер 7 останется в исходном состоянии. Это указывает на идентичность принимаемого и предыдущего сообщения (кодового слова), В этом случае принимаемое сообщение по требителю не должно...

Номер патента: 650245

Опубликовано: 28.02.1979

Авторы: Ганькевич, Новиков, Солоненко

МПК: H04L 7/02

Метки: многоканальных, равнодоступных, связи, синхронизации, систем

...тактовой синхронизации 4, при этом другой выход коммутируемого временного дискриминатора 6 соединен с входом фильтра 1, а на управляющий вход управляемого коммутатора 5 поданы сиг. налы управления, при этом блок фазирования 2 содержит счетчики 7 и 8, временной дискриминатор 9, триггер 10, элемент И 11, элементы ИЛИ 12 и 13, формирователь 14 и элемент задержки 15.Устройство работает следующим образом.Импульсный отклик фильтра 1 поступает на установочный вход распределителя 3.Анализ правильности фазирования осуществляется с помощью блока фазирования 2 путем сравнения откликов фильтра 1 с временным стробом начала каждого временного канала, формируемым в распределителе 3. Если первоначальное фазирование соответствовало началу временного...

Номер патента: 651492

Опубликовано: 05.03.1979

Авторы: Вишневецкий, Дерипалов

МПК: H04L 5/02

Метки: дискретной, информации, передачи, радиолиния

...входной сигнал поступает на умножители 6 и 13, опорные напряжения для которых снимаются с соответствующих выходов генератора ПСП 8, поддерживаемого в синхронизме с приходящим сигналом блока синхронизации 7, вход которого подключен к входу приемного устройства.На фиг. 2 а и 2 б представлены информационные последовательности, поступающие с второго и первого источников информации. Сигналы с выхода умножителей 13 и 4вый детектор 17, интегратор 18 и пороговый блок 19, причем первый и второй входы дополнительного умножителя 13 соедииены соответственно с входом умножителя 6 и другим выходом генератора псевдослучайной последовательности 8, выход умножителя 6 соединен с первыми входами блока вычитания 14 первого сумматора 15, вторые входы...

Номер патента: 651493

Опубликовано: 05.03.1979

Автор: Рябцев

МПК: H04L 7/02

Метки: инверсной, м-последовательностей, модуляцией, синхронизации

...инвертированных и неинвертированных участков, задержанная относительно входной на постоянную величину. В случае приема искаженного символа на выходе сумматора 7 по модулю два искажаются два символа М-последовательности,Переключатель 3 подключает выход сум-. матора 7 к входу генератора 1, в регистр которо о записываются символы последовательности. Блок 4 обнаружения ошибок анализирует рекуррентные уравнения, связывающие символы последовательности, и при отсутствии ошибок выдает сигнал на переключатель 3, который замыкает обратную связь генератора 1. В этом случае на вход коррелятора 2 будет поетупать одновременно М-последовательность без инверсной модуляции с выхода сумматора 7 и М-последовательность генератора 1. По окончании...

Номер патента: 651494

Опубликовано: 05.03.1979

Авторы: Вольфбейн, Луговская, Сараев

МПК: H04L 7/08

Метки: аппаратуры, двоичных, передачи, сигналов, фазирования, циклового

...3, подключенных к разрядным входам регистра сдвига 2, появляется число (М + 1), которое следующим тактом записывается в первую и 1-е ячейки 7 регистра 2 сдвига, Продвигаясь в последнем 2, двоичное число (М + 1) появляется на разрядных выходах (1 - 1)- ячеек 7 через г тактов и используется при сравнении очередного бита информации с (М + 2)-м битом синхрокомбинации.В каждом очередном такте на выходахдешифратора 3, подключенных к разрядным входам регистра сдвига 2, устанавли- "вается двоичное число, которое определяется битом информации, принятым в данный момент, и битом; - принятым на г тактов ранее, и нИкак не связано со значением бит информации, принятых в промежутке (от первого предшествующего до (г - 1) -го включительно),Благодаря...

Номер патента: 651495

Опубликовано: 05.03.1979

Авторы: Гельбштейн, Карговский, Козлов, Курячьев

МПК: H04L 7/10

Метки: кадровой, синхронизации

...В решающем блоке 6 производится подтверждение по частоте следования выделенных блоком обнаружения4 кадровых синхроимпульсов путем сравнения их с импульсами, поступающими с делителя 8. Выходные импульсы решающегоблока 6 поступают на выход устройства вкачестве импульсов кадровой синхронизации,Предложенное устройство, по сравнениюс известным, позволяет повысить точностьсинхронизации и надежность. 3блока запрета 7, на другой вход дополнительного регистра сдвига 9 подан групиовой видеосигнал, а на четвертый вход делителя 8 - импульсы тактовой частоты,Устройство работает следующим образом.Групповой видеосигнал А, содержащийв потоке информационных симоволов К-разрядные кодовые синхропоследовательности,символы которых распределены через и...

Номер патента: 651497

Опубликовано: 05.03.1979

Автор: Шавров

МПК: H03D 3/04, H04L 27/14

Метки: демодуляции, сигналов, частотноманипулированных

...в исходное состояние - 5 Озапись нулей во все ячейки (сброс),исходное состояние коммутатора 7нулевые потенциалы на всех его выходных шинах, Состояние сигналовна выходе коммутатора 7 изменяетсяпо мере поступления импульсов с выхода Формйрователя 2 после установки коммутатора 7 в исходное состояние. При поступлении первого послеимпульса синхронизации импульсного сигнала с выхода формирователя 2 на 60выходной шине коммутатора 7, подключеннбй к первым ячейкам первогои"второго регистров памяти 12,15;поя="вится потенциал единицы, При поступлении второго импульсного сигнала.с 65 выхода Формирователя 2 потенциал единицы появится на шине коммутатора 7,подключенной к вторым ячейкам обоихрегистров памяти 12,15 и т.д, Потенциал единицы может...

Номер патента: 652720

Опубликовано: 15.03.1979

Авторы: Камнев, Курковский, Родимов, Терентьев, Чуднов

МПК: H04L 7/02

Метки: синхронизирующее

...(цскаженгся помс хами) двоичных (О или 1) посылок, образуюгцая кодовую комбинацио, соответствующую элементу сообщения, поступает одновременно на все первые вхоль блоков регистрации 6 (фиг. 2 а). 11 я вторые входы блоков регистрации 6 поступает шслелова 15 тельность регистрируюцих импульсов, причем сдвиг по времсци между рсгцстрирук- щцмц ичпульсдми, поступаюцсцми ця разлцчцыс блоки 6, определяется врсмсццым интервалом между соотвстствуОшцмц Отво в дами блока 5 (фиг. 2 б, в, г).В блоках 6 с цочоцшо рсгистрируощцх импульсов производится регистрация кодовой кочоиняциц принимаемпо информационного сигнала фиг. 2 д, с, ж), которая лдлес запоминается в цдкоццтслях 7. сколеры 1 црсобрязуОт принятьс кодовс послсдовяМльностц к виду, удобцочу...

Номер патента: 652722

Опубликовано: 15.03.1979

Авторы: Гурвиц, Кирьяков, Пушкин

МПК: H04L 17/02

Метки: дискретной, информации, передачи

...соединен с тактовым входом счетчика, выход которогоподключен к соответствующему входублока памяти. а фиг. 1 приведена структур рическая схема предложенн йства; на фиг. 2 - времени ма.. Устройство для передачи дискретной информации содержит генератор 1 опорныхчастот, источник двоичной информации2, регистр 3, счетчик 4, блок памяти5, дешифратор 6, формирователь 7 многоуровневого сигнала, полосовой фильтр 8усилитель 9, кодер 10,Устройство работает следующим образом.Исходная информация (фиг. 2 а) с 1 Овыхода источника двоичной информации2 через кодер 10 поступает на входрегистра 3 и под действием тактовойчастоты (фиг. 2 б) продвигается по нему. С выхода регистра параллельно информация (фиг. 2 в и г) о знаках исходной последовательности...

Номер патента: 652723

Опубликовано: 15.03.1979

Авторы: Илюшин, Корсунский

МПК: H04L 17/16

Метки: приемное, сигналов, стартстопное, телеграфных

...Выходанализатора 8 разрешает прохождениесигналов на входы узла 9 стартстопного фазирования,Дпя адаптации приемного устройствапервым после установления соединенияна его вход подается служебный символ, например, типа 01010" ТЛГ посылки данного символа, соответствующие"единице", поступают с выхода блокауправления 12 на управляющий вход вентиля 3 в виде разрешающего сигналадлительностью, равной длительности по; .сыпки, Серия импульсов, поступающаяс выхода делителя частоты 2 на сигнальный вход вентийя 3, в период действияединичного сигнала образует на счетчике 4 код, который однозначно (с точностью до; периода следования импульсовна выходе делителя 2), определяет периодследования посылок,и, следовательно,частоту работы передатчика,По...

Номер патента: 652724

Опубликовано: 15.03.1979

Авторы: Алексеев, Боровков, Гришин, Петров

МПК: H04L 17/30, H04L 27/22

Метки: временного, декодирующее, кода, позиционного

...блока задержки 2,С другого выхода формирователя 1 выпрямленные импульсы поступают на входы детекторов 4 и 7, Импульсами с выхода блока задержки 2 осуществляется:запуск распределителя 3, на выходахкотором последовательно появляютсяопорные импульсы, поступающие на входы детекторов 4 и .7, Времязадержкизайускарасйределителя 3 равно половине длительности опорного импульса.Это необходимо для совпадения выпрямленных импульсов с серединами опорных импульсов. Дополнительный распределитель 9, управляет работой детектора 4, блока памяти 5, дешнфратора 46 и через блок инверторов 8 работойдополнительного детектора 7. Детектор4 вместе с распределителями 3 и 9выделяет разрешенные кодовые комби нанни. На выходе детектора 4 появляют ся все выделяемые...

Номер патента: 652725

Опубликовано: 15.03.1979

Авторы: Аношкин, Герасимов, Лиханский, Резвецов

МПК: H04L 27/12

Метки: манипулятор, частотный

...его навход управляющего блока 10.Управляющий блок 10 в момент перехода от одно 1 о к другому символудвоичного сигнала вырабатывает сигналы на переключение фазовых манипуляторров, которые поступают на выходыуправлякзцего блока 10, причем на егопервый выход (см. фиг. 2 з) эти сигналы поступают в моменты, когда фазаколебания разностной частоты равнанудю, а на второй выход - когда фазаравна 180 о (см, фиг. 2 и).,С выходов блока 10 эти сигнадыпоступают на фаэовые манипуляторы3, 4, 8 и 9 и обеспечивают изменениефазы подаваемых на их входы колебаоний исходных частоти ф на 180 .На выходы фазовых манипуляторов4 и 9 поступает колебание исходнойчастоты Г, (см, фиг. 2 и), а на вхс 1 дыфазовых манипуляторов 3 и 8-, приочем со сдвигом фазы в 180,...

Номер патента: 653758

Опубликовано: 25.03.1979

Автор: Григорьев

МПК: H04L 7/02

Метки: выделения, опорного, сигнала

...2, фильтра 7, адаптивного корректо 653758ра 14, ограничителя 8, блока 9 формирования, второго фазового различителя 13, третьего делителя 16, первого блока 1 добавления-вычитания, коммутатора 28, четвертого реверсивного счетчика 27, преобразователя 29, второго блока 5 добавления-вычитания и первого делителя 4.Входной сигнал попадает на вход пере- множителя 2. Фильтром 7 выделяется требуемая боковая полоса, и сигнал проходит через адаптивный корректор 14, после чегоограничивается по амплитуде ограничителео8. В блоке 9 формирования, в каждом единичном интервале формируется короткий импульс, положение которого определяется положением первого фронта или нулевого пересечения наполняющего колебания следующего после тактового импульса,...

Номер патента: 653759

Опубликовано: 25.03.1979

Авторы: Борисов, Иванов, Таушканов

МПК: H04L 7/04

Метки: импульсов, синхронизирующих, формирователь

...до окончания отработки временной задержки, то этот импульс проходит через открытый клапан 3 на вход получателя 7 информации и подтверждает единичное состояние триггера 1. В частности, этот импульс 20 может служить служебной информацией стирания 1 обнуления получателя). Одновременно второй импульс вызывает срабатывание элемента 4 запрета и сброс дополнительной линии 5 задержки. По окончании этого им653759 формула изобретения Составитель Г. Серова Редактор Т. Клюкина Техрел О. Луговая Корректор А, Гриценко Заказ 1310/43 Тираж 774 Подписное йНИИПИ 1 осударственного комитета ССС 1 по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4пульса элемент 4 запрета вновь...

Номер патента: 653761

Опубликовано: 25.03.1979

Авторы: Кулаков, Пастернак, Писаренко, Платонов, Сентянин, Федоров

МПК: H04L 13/12

Метки: распределитель, релейный

...включенные контакты 18 - 1 и 19 - 1 соединен с выходами 12 и 13 релейного распределителя, а через последовательно включенные контакты 18 - 1 и 19 - 2 с выходами 14 и 15 релейного распределителя. Одни концы обмоток нейтральных реле 1 - 4 подключены к минусовой шине 17 питания. Второй конец обмотки нейтрального реле 1 через последовательно включенные контакты 19 - 3, 18 - 2 и 23 соединен с плюсовой шиной 16 питания, а через последовательно включенные диод 7 и контакт 20 подключен к плюсовой шине 16 питания. Второй конец обмотки нейтрального реле 2 через последовательно включенные контакты 19 - 4, 18 - 3 и 20 соединен с плюсовой шиной 16 питания, а через последовательно включенные диод 8 и контакт 21 нейтрального реле 2 подключен к...

Номер патента: 653762

Опубликовано: 25.03.1979

Авторы: Скрипко, Софинский

МПК: H04L 17/02

Метки: адаптивное, данных, передачи, телеметрических

...регистров 1 входной информации. Предположим, что сигнал появился на выходе гп-го регистра 1 входной информации. Этот сигнал через согласующий блок 7 поступает на вход разряда гпр регистра 6 состояния и перебрасывает его, Кроме того, он подается на вход анализатора 2 активности и с его выхода на 40 вход блока 8 разрешения считывания, но внем никаких изменений не происходит, так как он уже сформировал сигнал разрешения считывания.Задержанный сигнал с выхода элемента11 задержки поступает ца вход элемента 4 НЕТ 12, на котором формируется сигнал запроса на передачу информации, поступающий в блок управления опросом (на чертеже этот блок не показан).Сигнал опроса поступает на вторые входы элементов И 13 и НЕТ5. При этом элемент И 13...
