Номер патента: 1474862

Опубликовано: 23.04.1989

Авторы: Дикарев, Новиков, Потапов

МПК: H04L 27/156

Метки: линейной, модуляцией, приема, распознавания, сигналов, частотной, широкополосных

...вход ключа 7, открывая его, При этом принимаемый сигнал с линей 5 ной частотной модуляцией после преобразования по частоте в смесителе 2 поступает через открытый второй ключ 7 на вход второго сжимающего фильтра 11. Напряжение с выхода первого дифференцирующего блока 9 (фиг,2 г) одновременно поступает на вход формирователя 20 импульсов, на выходе которого образуются короткие импульсы в моменты времени, соответствующие моментам смены знака наклона функции частотной модуляции принимаемого сигнала (фиг.2 л). Эти импульсы вместе с информационными импульсами с выхода второго сжимающего фильтра 11 поступают на соответствующие входы решающего блока 21, обеспечивая тактовую синхронизацию при приеме решения.Следовательно, если напряжение...

Номер патента: 1474863

Опубликовано: 23.04.1989

Авторы: Черных, Яковер

МПК: H04L 27/20

Метки: манипулятор, фазовый

...Фазы при смене знака информации.Выходы многоразрядного регистра 5сдвига подключены к информационнымвходам мультиплексора 6, В результате поочередного подключения информа- З 5ционных входов мультиплексора 6 навыходе последнего формируется Фазоманипулированный сигнал.Управление мультиплексором 6 осуществляет реверсивный счетчик 4, на40реверсирующий вход которого поступает информационная последовательность,а на тактовый вход - частота синхронизации45 где В - скорость передаваемой информации;К - коэффициент, определяющийчасть длительности информационной посылки, в течение которой должно происходить ступенчатое изменение Фазы импульсной несущей. 2Частота синхронизации Г поступает с выхода элемента И 3, первый вход которого соединен с...

Номер патента: 1474864

Опубликовано: 23.04.1989

Автор: Тюкаев

МПК: H04L 27/22

Метки: встроенным, достоверности, контролем, манипуляцией, многократной, модем, фазовой

...5 регистрах каждого изканалов одинакова для всех каналов,Поэтому в рабочем режиме полностьюсохраняются временные соотношениямежду сигналами всех каналов, таккак задержки в каждом из этих каналов имеют одинаковую величину, 50В режиме измерения достоверностипереключатели 1 скоммутирурованытак, что на входы всех регистров 2поступает один и тот же цифровойсигнал. Это может быть либо один израбочих сигналов, либо специальнаяизмерительная последовательность.Этот сигнал, претерпевая различнуюзадержку в регистрах 2, поступает на входы модулятора 3, Вследствиеразличной задержки сигналы на входах модулятора 3 декоррелируются,.что обеспечивает режим передачи,близкий к рабочему,1На приемной стороне на выходах регистров 5 Формируется один и тот...

Номер патента: 1478318

Опубликовано: 07.05.1989

Автор: Анисимов

МПК: H03K 17/62, H04L 13/14

Метки: распределитель, уровней

...переключений кольцевого сдвигающего регистра напряжение на выходе операционного усилителя 4 имеет ступенчатый вид с одинаковыми величинами положительных скачков напряжений П между ступеньками (фиг.2).Соотношение выходных импульсов дифференцирующего элемента 5 и опорного напряжения порогового элемента 8 таково, что в нормальном режиме эти 4 импульсы не проходят через пороговый эле,;ент. Не возникает импульсов также и на выходе вычитающего блока 7, поскольку на его входы приходят сиг" налы одинаковой амплитуды и полярности. Кроме того, в нормальном режиме сигналы сброса отсутствуют и на выходе элемента И 16, поскольку триггер 14, устанавливающийся в единичное состояние импульсами с генератора 2, каждый раз возвращается в...

Номер патента: 1478361

Опубликовано: 07.05.1989

Авторы: Абрамов, Горбачев, Логвиненко, Петрович, Плотвинов, Русаков, Сорокин, Сухоруков

МПК: H04L 1/16

Метки: дискретной, информации, обратной, приема, решающей, связью, системах

...адресные входына который был подан сигнал записи которого подключен код из счетчикаинформации, и затем осуществляется 6. Этот код адреса, считываемый изпереход в состояние (фиг.5), когда накопителя 9 адресов очереди ОКК,к содержимому реверсивного счетчика записывается при этом в регистр 2528 добавляется единица.50адреса. Затем код счетчика 6 прокЕсли содержимое регистра 12 не лючается на адресные входы входногоравно нулю, то производится проклю- накопителя 2, с выходов которогочение и запись двоичного кода счет- считывается его содержимое и запичика 6 в буферный регистр 23 для осу- сывается в выходной накопитель 31 поществления с помощью дешифратора 22 выставленному уже адресу, после чеадреса выбора регистра, после чего55го...

Номер патента: 1478362

Опубликовано: 07.05.1989

Авторы: Гришин, Ермоленко, Иванов, Самофалов

МПК: H04L 1/16

Метки: защиты, ошибок

...5, срабатывают триггер 36 и один из триггеров 30 - 30 через соответствующий элемент И 32, - 32 в зависимости от сигнала на соответствующем выходе дешифратора 33, определяемого количеством импульсов цикловой частоты, подсчитанных счетчиком 34 с момента передачи команды СКна про тивоположную станцию до момента приема от нее команды СК, После сраба тывания триггера 36 снимаются разрешающий сигнал с первого входа элемента И 35, запрещая прохождение на второй вход счетчика 34 импульсов от генератора 9, и разрешающий сигнал с второго входа элемента И 28через первый вход второго элемента ИЛИ 31Пусть, с момента пердачи команды СКна противоположную станцию до момента приема от нее команды СКсчетчик 34 насчитал такое количество импульсов цикловой...

Номер патента: 1478363

Опубликовано: 07.05.1989

Авторы: Макаренко, Новиков, Светличный, Язловецкий

МПК: H04L 7/06

Метки: многоадресной, равнодоступной, радиосвязи, синхронизации, системы

...входблока 6 грубого фазирования и обеспечивают режим установления синхронизма, Сигнал с выхода перемножителя 19 поступает на вход сумматора 12и является информацией для точногофазирования и поддержания синхронизма,Точное фазирование канальной синхронизации производится блоком 3 канальной синхронизации, выполненнымв виде следящей системы. формирование дискриминационной характеристикиблока осуществляется путем суммирования по модулю два сигналов с выхода перемножителя 19 и меандровойфункции с выхода управляемого делителя 15, Всякое рассогласование опорного сигнала относительно синфазного состояния дает преобладаниетого или иного знака. Величина рассогласования представляется в видекода усредняющего блока 13 (реверсивного счетчика). Если...

Номер патента: 1478366

Опубликовано: 07.05.1989

Авторы: Ветров, Глотов, Киселев

МПК: H04L 25/08

Метки: информации, передачи, псевдослучайными, сигналами

...4 не установятся сигналы "0", в результате которых установятся сигналы "0" на выходе элемента ИЛИ 5 и на втором входе элемента И 2, запрещая прохождение через него импульсов.Следовательно, число элементарных сигналов в формируемой ПСП (длина отсечки) однозначноопределяется двоичным числом, которое устанавливается на,устанавливающих входах счетчика 4 с помощью первого блока 3 установки.Начальные условия для работы регистра 7 задаются вторым блоком 6 установки. Регистр 7 осуществляет сдвиг записанного в нем шифра формируемого сообщения в моменты времени, определяемые поступающими на его тактовый вход импульсами с выхода элемента И 2. В первом сумматоре 8 происходит сложение по модулю два информации, записанной в ячейках регистра...

Номер патента: 1478367

Опубликовано: 07.05.1989

Автор: Бутов

МПК: H04L 25/45

Метки: кодовых, комбинаций, стартстопных, формирования

...в этом время формируется стартовая посылка. Последующие импульсы вызывают появление единичного сигналана третьем, четвертом и" так далеевыходах распределителя 6. Количествоиспользуемых выходов задается номером.кода и зависит от длины кодовойкомбинации в используемом коде. Единичные сигналы с выходов распределителя 6 формируют на выходе первогоэлемента ИЛИ 5 тактовую последовательность, поступающую на первый вход,первого элемента И 4.Количество импульсов соответствует заданной длине кодовой комбинации,Генератор 1 вырабатывает символы кодовой комбинации заданного номеромкода.Записанная в регистр 16 комбинации передним фронтом тактового импульса с выхода третьего элементаИ 8 комбинация двоичного кода подается на входы кодопреобразователей...

Номер патента: 1478368

Опубликовано: 07.05.1989

Авторы: Лозицкий, Прытков, Троян, Чистяков

МПК: H04L 27/26

Метки: многочастотных, приемник, сигналов

...входами шестого сумматора, выходы которого подключены к входам третьего регистра, первые выходы которого соединены с вторыми входами шестого сумматора, первые и вторые выходы блока весовых коэффициентов соединены с вторымивходами соответственно первого и второго перемножителей, вторые выходы третьего регистра соединены с входами четвертого регистра, выходы которого являются выходами анализатораэнергетического спектра, первым входом которого являются объединенныепервые входы первого и второго преоб.5 10 15 20 25 30 35 404550 разователей частоты, вторые объединенные входы первого и второго анало-,. го-цифровых преобразователей являются вторым входом анализатора энергетического спектра, третьими входами которого являются входы блока...

Номер патента: 1478369

Опубликовано: 07.05.1989

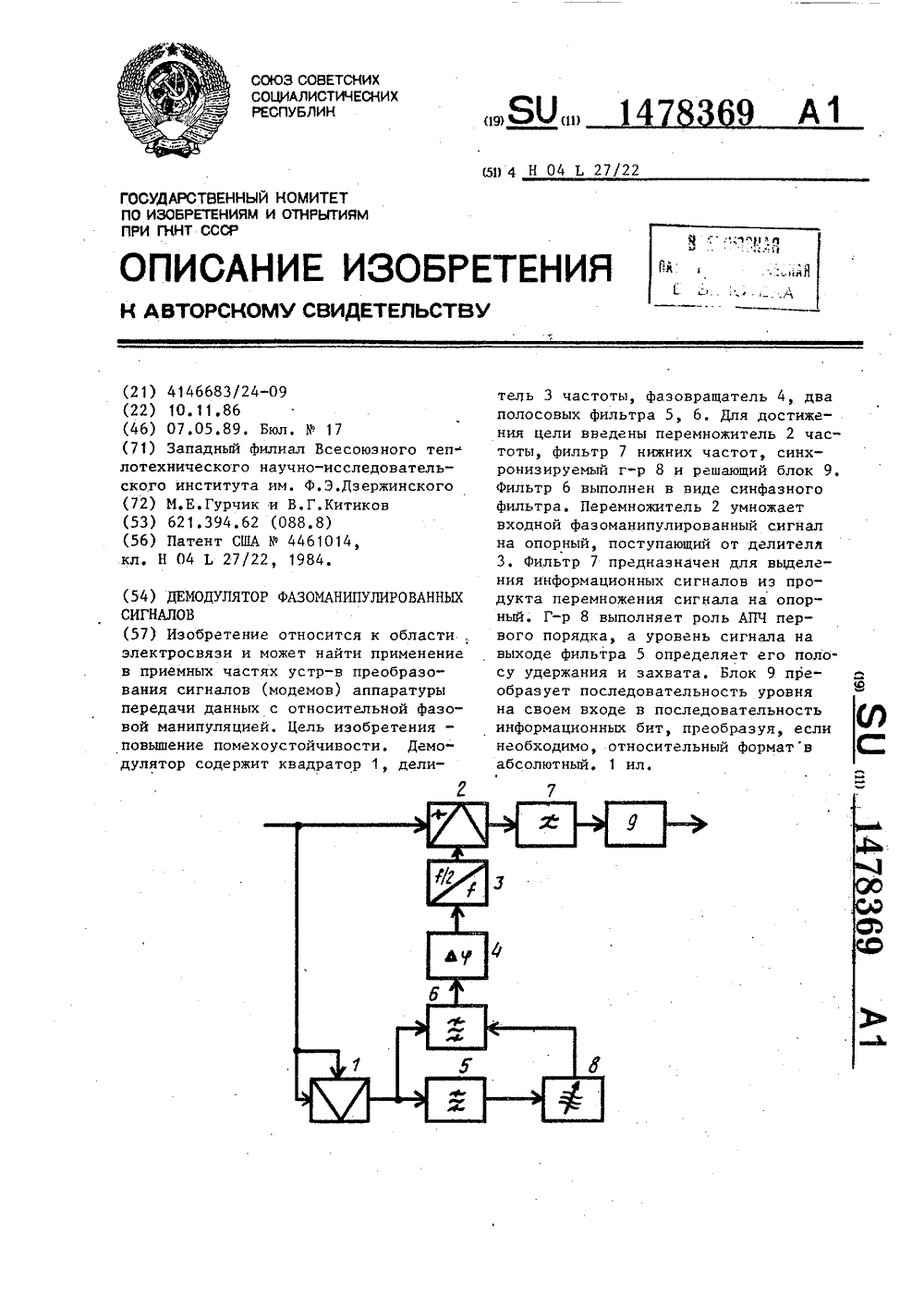

Авторы: Гурчик, Китиков

МПК: H04L 27/233

Метки: демодулятор, сигналов, фазоманипулированных

...синхронизируемым генератором 8, а паразитная.фазовая модуляция, сопровождающая "плавание" несущей частоты, не влияет на процесс демодуляции.Решающий блок 9 преобразует последовательность уровней на своем входе в последовательность информацион"ных бит, преобразуя, если необходимо,относительный формат в абсолютный.Квадратор 1, делитель 3 частоты,Фазовращатель 4, полосовые фильтры5 и б и синхронизируемый генератор8 образуют систему выделения несущейчастоты. Перемножитель 2 частоты,используя выделенную несущую частоту, преобразует сдвиг фаз между колебаниями на своих входах в напряжение, пропорциональное этому сдвигу. Пос 1478369ледовательность сдвигов фаэ, определяемая законом манипуляции, образует последовательность уровней...

Номер патента: 1478370

Опубликовано: 07.05.1989

Авторы: Гимадеева, Раскин, Таишев

МПК: H04L 27/233

Метки: демодулятор, модуляцией, относительной, сигналов, фазовой

...на соответствие коду в дешифраторах могутпройти только два наибольших по вели"чине (а значит, и по отношению сигнал/шум) выходных сигнала канальныхдемодуляторов.В исходном состоянии (в отсутствиесигнала) на выходах дешифраторов 1012 имеются высокие потенциалы, которые, поступая на управляющие входысоответствующих пар ключей 19 и 20,22 и 23, 25 и 26, поддерживают их воткрытом состоянии. Ключи 21, 24 и27 поддерживаются в запертом состоянии, так как их управляющие входысоединены с соответствующими выходамидешифраторов 10-12 через инверторы16-18. Срабатывание дешифратора од 1ного из каналов (низкий потенциална выходе) запиранием соответствующейпары ключей препятствует прохождениюсигналов двух других каналов на выходустройства. Так,...

Номер патента: 1480138

Опубликовано: 15.05.1989

Авторы: Запорожец, Мочалов, Рыбченко, Скворцов, Тоискин

МПК: H04L 7/00

Метки: данных, передачей, радиоканалу

...передачи всей кодовой комбинации на выходе дешифратора, настроенного на кодовую комбинацию данного абонента, появится управляющий сигнал, переводящий триггер 5 в единичное состояние, по которому осуществляется через элемент ИЛИ 3 включение передатчика, кроме того, единичное состояние триггера 5 является сигналом разрешения передачи и абонент передает набор данных.Возможны случаи, когда два или несколько абонентов попытаются одно" временно начать передачу кодовой комбинации. При этом каждому абоненту присваивается свой код (адрес), причем код присваивается из набора кодовых комбинаций, нормированные функции взаимной корреляции которых отличны от единицы при любом взаимном временном сдвиге. Это означает, что при любом взаимном временном...

Номер патента: 1480139

Опубликовано: 15.05.1989

Авторы: Васин, Величенков, Калмыков, Наумкин, Френкель

МПК: H04L 7/02

Метки: задержке, сигналов, синхронизации, шумоподобных

...первому сигналу, поступившему на информационный вход БУ 5, этотблок 5 на своем выходе вырабатываетсигнал (фиг.Зв), поступающий на входключа 6, который пропускает входнойсигнал на соответствующий вход коррелятора 7, Через определенное время,необходимое для работы коррелятора 7,он вырабатывает сигнал, поступающийна вход второго ПБ 8, который сравнивает его с уровнем П 2 и вырабаты"вает сигнал о превышении (фиг. Зе)или непревышении (фиг.Зз), поступающие на вход БУ 5, который в случаепревьппения уровня П 2 вырабатываетна информационном выходе сигнал о нгличии синхронизма (фиг.Зж), а ь случае непревьппения уровня П 2 соответствующий сигнал (фиг. Зз) .поступаетна вход формирователя 11 управляющихсигналов, который выбарабатывает...

Номер патента: 1480140

Опубликовано: 15.05.1989

Авторы: Валле, Войтюк, Мурзенок, Панченко

МПК: H04L 7/06

Метки: выделения, импульсных, параметрами, переменными, последовательностей, сигналов, тактовых

...Т) выбрана из расчета величины допустимых краевых искажений (107).Через время 0,5 Т второй узкий импульс, сформированный ВФ 1, поступает с его выхода через последовательно соединенные второй элемент ИЛИ 7и элемент 8 запрета на вход ждущегомультивибратора 9 и на счетный входпервого триггера 11, который переключается этим импульсом в состояние "0"(фиг,2 ж), На выходе ждущего мультивибратора 9 вновь формируется импульс .запрета, причем второй узкий импульсчерез последовательно соединенныевторой элемент И 13 и четвертый эле -мент ИЛИ 15 (фиг, 2 к) поступает наК-вход ИВИ 3, вход которого соединенс выходом ИВИ 2 (фиг. 2 л),Первый тактовый импульс, сформированный на выходе первого триггера 11 (фиг, 2 ж), поступает на информационный вход ИВИ...

Номер патента: 1480142

Опубликовано: 15.05.1989

Автор: Алексеев

МПК: H04L 13/06

Метки: аппарата, ленты, механизм, намотки, телеграфного

...ВНИИ 1 И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж, Раушская. наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Кзобретение относится к техникесвязи,Цель изобретения - повышение надежности,На фиг.1 дана конструкция предлагаемого ме 1 санизма; на фиг,2 - разрез А-А на фиг.1.Механизм для намотки ленты телеграфного аппарата седержит бобину 1,рулон 2, средство прижатия .бобины крулону, выполненное в виде яруснорасположенных и шарнирно соединенныхконсолей 3 и 4, снабженных упругойпластиной 5, валик 6, лентопротяжныймеханизм 7, шарнир 8, пазы 9 и 1 Оконсолей 3 и 4, упругую пружину 11,фиксаторы 12, отогнутые вверх борта 13 и 14 и контрольную ленту 15.Механизм...

Номер патента: 1480143

Опубликовано: 15.05.1989

Авторы: Загребин, Лисенков, Субботина

МПК: H04L 13/06

Метки: красящей, ленты, продвижения, реверса

...приводном рычаге 7 и находящиесянзацеплении с храповым механизмом 2,поворачивают храповый механизм 2 ивместе с ним ось 1 в одном направлении, За один оборот эксцентрика 8 35каждая из собачек 5 и 6 поворачивает храповый механизм 2 на один шаг.Когда одна из собачек поворачиваетхраповый механизм 2, другая собачка,в это время его Фиксирует. Через 40находящиеся в зацеплении зубчатыеконические колеса элемента 3 и ось14 движение передается катушке 11,на которую перематывается красящаялента 13 с катушкой 12. При этом упругая пружина 18 остается неподвижной,против часоной стрелки, при этом реверсионный рычаг 16 остается неподвижным, упругая пружина 18 незначительно прогибается в сторону предварительного прогиба, После прохождения положения...

Номер патента: 1480144

Опубликовано: 15.05.1989

Авторы: Полянский, Тющенко

МПК: H04L 15/24

Метки: кода, морзе, приема, сигналов

...5и вновь записывает код эталона изнакопителя 3. Таким образом, по количеству пришедших импульсов иэ вычислителя 4 анализатор 5 определяет прише бушую посылку,Если количество импульсов И 2,то пришедшая токовая посылка интерпритируется как "точка", а бестоковая - как "элементарная пауза",При 2 И 5 токовая посылка является "тиун", бестоковая - "паузой",При ЫЪ 5 бестоковая посылка воспринимается как "длинНая пауза", Для токовой осыпки ИЪ 5 может быть лишь тогда, когда оператор уменьшил скорость передачи более, чем в два раза,т.е. Устройство не имеет никакой информации о принимаемой скорости, тогда пришедшая посылка воспринимаетсякак точка и после записи ее в накопитель 3 устройство подстраиваетсяк новой скорости.Таким образом, по...

Номер патента: 1480145

Опубликовано: 15.05.1989

Авторы: Борисенко, Виноградова

МПК: H04L 25/49

Метки: информации, передачи

...земляную шину через последовательно соединенныеоплетку коаксиального кабеля 20, резистор 11, центральную жилу этого кабеля, диод оптоэлектронного элемента 15 и резистор 18, Выходной сигналснимается с резисторов 17 и 18(фиг. 4 м,н),Одновременно с передачей сигналовпо коаксиальным кабелям н блок 12анализа (фиг.2) поступают сигналы(фиг.4 п,р,с,т) с ныходон оптоэлектронных элементов 13-16, Сигналы с оптоэлектронных элементов 14 и 15 поступают на входы элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 26. При одинаковой длительности этих сигналов сигнална выходе элемента 26 отсутствует, Импульсы "состязаний", возникающие на выходах элементов 26 и 27из-за разной задержки фронтов сигналов, подавляются Фильтрами 28 и 29,При нормальной работе линии связисигналы на...

Номер патента: 1480146

Опубликовано: 15.05.1989

Авторы: Асосков, Поликарпов

МПК: H04L 27/20

Метки: сигналов, фазоманипулированных, формирования

...сигнала представлен на фиг.2.Формирователь 2, на первый вход которого поступает передаваемая информация, а на второй - символьные импульсы с частотой Р (Р - частота манис спулирующих последовательностей, гдеК = 1 о и. Изменение манипулирующихпоследовательностей происходит по 55переднему фронту символьных импульсов, Манипулирующие последовательности поступают на вторую группу адресных входов ПЗУ,4,Информация с выходов ПЗУ 4 в видеК-.разрядных двоичных чисел поступаетна информационные входы параллельнойзаписи счетчика 5, причем каждый разряд чисел, записанных в ПЗУ 4,поступа-.ет на аналогичный входной разрядсчетчика 5 (на фиг.2 младший разрядчисел расположен справа), т.е. младший разряд числа с выхода ПЗУ 4 поступает на младший входной...

Номер патента: 1481906

Опубликовано: 23.05.1989

Авторы: Белкин, Карамов, Петухов

МПК: H04L 7/02

Метки: задержке, сигнала, синхронизации, сложного

...12, то на выходе порогового блока 12 появляется импульс, поступающий на вход линии 14 задерж ки, с задержкойравной периоду, входного сигнала.Через интервал времени, равный периоду сложного сигнала, с выхода одного из радиочастотных согласованных 55 фильтров следующий импульс корреляции поступает на пороговый блок 12 и стробирующие блоки. В это же время задержанный напериод входного сигнала импульс с выхода порогового блока 12 через коммутатор 9 поступает на вход блока 1 О,который формирует сигнал определенной длительности, задающий длительность строба в стробирующих блоках.Если интервал времени между первыми вторым импульсами корреляции соответствует периоду входного сигнала, то второй по счету импульс корреляции прохоцит по одному из...

Номер патента: 1481786

Опубликовано: 23.05.1989

Авторы: Абрамов, Соколов, Шпита

МПК: G06F 15/163, G06F 15/173, H04L 12/28 ...

Метки: вычислительная, локальная, сеть

...зависящим только от задачи, решаемой процессом и собственными .локальнымиданными. Программный процесс можетнаходиться в одном из тех состояний: активном, готовом к исполнению,блокированном,Активным является процесс, имеющий в настоящее время н своем распоряжении процессор. Готовым к исполнению является процесс, которыйможет выполняться, но в распоряжениикоторого в настоящее время нет процессора. Блокированным является процесс, находящийся в настоящее времяв оперативной памяти, но который неможет выполняться по тем или инымпричинам.В системе ОС РВ имеются в наличии стандартные средства, которые позволяют программно переводить процесс из состояния Готов" в состояние "Блокирован" и наоборот. Эти средства используются процессом...

Номер патента: 1483653

Опубликовано: 30.05.1989

Авторы: Камнев, Кириллов, Павлюк, Петрин

МПК: H04B 7/00, H04L 27/22

Метки: приема, сигналов, фазоманипулированных

...входами каналов выделенияинформационного сигнала. 5У =Н-Н 1 А;-;)ч(к н 1.п Гсд(-; )+ ЧД. (4) Сигнал Н(ь (.) отличается от входного сигнала Па) тем, что в нем компен сировак вспомогательный сигнал. Если такую компенсацию не производить, то на выходах полосовых Фильтров 9 присутствуют составляющие, вызванные воздействием вспомогательного сигна 10 ла соседних лучей, а именно сумматора 13 напряжение Н поступаетна решающий блок 15, скабженкы схемой компенсации межсимвольной интерференцииФормула и з обре т е н и я Устройство приема Фазоыан(ут(ированных сигналов, содержащее л ейный тракт, выход которого соединен с объединенными по входу какалами ныделения информационного сигнала, каждый из которых состоит из последовательно соединенных...

Номер патента: 1483660

Опубликовано: 30.05.1989

Авторы: Белов, Корыстин, Михеева, Харченко

МПК: H04L 7/02

Метки: синхронизации

...поступает снова в.это же время, следовательно, в регистр записывается прежний код и его состояние становится равным 011,011,011,011.После четыРех циклов измеРениЯ (выбор. количества циклов обуславливается, состоянием помеховой обстановки в канале и требуемым временем поиска) на выходе счетчика 9 появляется импульс, соответствующий окончанию ин-ф тервала усреднения ошибки синхронизации (Фиг. 2 ж). Одновременно с выхо" дов регистра 8 коды временного поло" жения преобразуются 1 РП 11 в аналого" вую форму и поступают на входы сумматора 13 напряжений, в котором выходное напряжение суммируется и нормируется (делится на четыре), а затем поступает на вход АЦП 6, где преобразуется снова в цифровую Форму - код временного положения...

Номер патента: 1483661

Опубликовано: 30.05.1989

Авторы: Ключко, Николаев, Чистяков, Щербина

МПК: H04L 7/08

Метки: декодера, порогового, синхронизации, цикловой

...проверочной последовательности с коммутатора 1. При наличиицикловой синхронизации ветвей коммутатора 1 на выходе Формирователя 3Формируется синдром вида Е(Р)1(Р)++Е(Р), из которого затем в Формирователе 4 (в котором на выходе мажоритарного блока 17 вырабатывается сигнал при наличии на его входах более двух единичных сигналов) формируется вектор ошибки Е(Р), вероятность появления единичного символа в котором определяется качеством используемого канала связи, Этот вектор складывается в дополнительном сумматоре 5 с инФормационной последовательностью, поступающей на него из канала связи через коммутатор 1 и Формирователь 2. Исправленная таким образом информационная последовательность 1(Р) выдается на выход устройства цикловой...

Номер патента: 1483662

Опубликовано: 30.05.1989

Автор: Свириденко

МПК: H04L 17/16

Метки: данных, приема, сигналов

...последовательности символов данных появляются сгруппированные ошибочныесимволы (пачки ошибок),Линейная обработка сигнала данныхменее эффективно подавляет межсимвольные помехи, Однако характер распределения ошибок на выходе решающего блока 5, вынесение решения в котором сводится к квантованию выровнен 55ного сигнала данных, является болеенезависимым, т.е. вероятность ошибок больше, чем в ВОСР, но они негруппируются, В устройстве имеется вторая самостоятельная ветвь, состоящая из линейного фильтра 9 и решающего блока 1 О, которая выносит незави -симые по отношению к ВОСР решения(оценки) переданной последовательности символов данных. При этомрешение, выносимое ВОСР, и решение,выносимое в линейной самостоятельной ветви, на конечном...

Номер патента: 1483663

Опубликовано: 30.05.1989

Авторы: Бродский, Воронков, Гаинцев, Худяков

МПК: H04L 27/10

Метки: сигналов, формирователь, частотно-манипулированных

...на вход генератора 7, осуществляя частотную манипуляцию несущей частоты Го, Стабилизация несущей частоты генератора 71 . осуществляется с помощью системыавтоподстройки частоты, В качествеопорной частоты используются колебания эталонного генератора 2. Полученные в смесителе 2 колебания проме -жуточной частоты (Г,. - Г ) усиливаютгся в УПЧ 3 и поступают на частотныйдискриминатор 4, Частота настройкичастотного дискриминатора 4 равна 40промежуточнои частоте, На выходечастотного дискриминатора 4 формируется напряжение, состоящее из манипулирующего сигнала и сигнала ошибки,величина и знак которого зависяттолько от ухода (нестабильности) частоты генератора 1 (фиг,2 в).Чтобы исключить влияние манипулирующего сигнала, перед каждым циклом подачи...

Номер патента: 1483664

Опубликовано: 30.05.1989

Авторы: Базыкин, Богомолов, Поддубный

МПК: H04L 27/14

Метки: приема, сигналов, частотно-манипулированных

...Таким образом, на входы элемента И-НЕ 9 с выходов пороговых блоков 7 и 8 сигналы не поступают, с выхода элемента И - НЕ 9 поступает управляющий сигнал на первый вход второго ключа 6, что приводит к его срабатыванию и подключению выхода блока 13 вычитания непосредственно к входу блока 12 регистрации, который фиксирует отрицательную посылку, т.е. сигнал находится в канале, где присутствует помеха.При обйаружении сигнала в рассматриваемом канале на выходе первого порогового блока 7 присутствует сигнал, а на выходе второго порогового блока 8 сигнал отсутствует, так как первый ключ 3 разомкнут. На первом входе элемента И-НЕ 9 сигнал присутствует, а на втором входе - отсутствует, следовательно, на выходе элемента И-НЕ 9 сигнал отсутствует и...

Номер патента: 1483665

Опубликовано: 30.05.1989

Автор: Сонников

МПК: H04L 27/22

Метки: внутриимпульсной, дискретных, манипуляцией, приема, сигналов, составных, фазовой, частотных

...по величине и знаку, и соответствующие побочные максимумы, равные по величине и противоположные по знаку. В автокорреляционньгх функциях, фаэоманипулированных этимикодами, это приводит к противофазности соответствующих равных по величине побочных максимумов и к синфазности главных максимумов,Трехчастотный ДСЧ-ФМн радиосигнал поступает на вход устройства.На выходахполосовых фильтров 1 выделяются сигналы, поступакщие навходы первых и вторых согласованныхфильтров 2 и 4. Согласованный фильтр2 в каждом канале согласован с первым фазоманипулированным радиоимпульсом, а второй согласованныйфильтр 4 согласован с вторым фазоманипулированным радиоимпульсом.Сигналы с выходов согласованныхфильтров 2 поступают на входы блоков3 задержки, Интервалы...

Номер патента: 1483666

Опубликовано: 30.05.1989

Авторы: Соломяный, Сонников

МПК: H04L 27/22

Метки: детектор, сигналов, синхронный, фазоманипулированных

...уровня гармоническимсигналом Н э . Последовательностьтактовых импульсов Б(й) поступаетна тактовый вход регистра 5 сдвига,на информационный вход которого подается сигнал Б,1(г) с выхода формирователя 1 меандра, На выходе регистра 5 сдвига формируется сигналП(й) (фиг.2 е), задержанный во времени относительно сигнала Б(1) наинтервал времени= Т где Т - пе) ф 50риод, высокочастотных колебаний вход.ного сигнала, Сигнал Нпоступаетна второй вход сумматора 2 по модулюдва. В этом сумматоре 2 осуществляется сложение по модулю два сигналовБ (С) и Б(е), На выходе сумматора2 по модулю два формируется сигнал Н (С) (фиг,2 ж), который поступаетна С-вход триггера б с динамическимуправлением. На выходе триггера 6формируется сигнал Ц(фиг.2...
