Биневич

Номер патента: 1694967

Опубликовано: 30.11.1991

Авторы: Андреев, Биневич, Бортник, Горбунов, Зайкаускас, Пилибавичус, Самусь

МПК: F02M 41/12

Метки: насоса, распределительного, секция, топливного

...3.Часть 18 центрального сверления 2.имеет прецизионную поверхность, в зоне которой плунжер-распределитель 3 совершает возвратно-поступательное перемещение.Перед прецизионной поверхностью во втулке 1 выполнен упорный бурт 19, на котором расположена уплотнител ьная поверхность 20, сопряженная с уплотнительной поверхностью 17 цилиндрического вкладыша 16.При этом уплотнительные поверхности 17 и 20 (фиг.2) выполнены в виде усеченных конусов, обращенных меньшими основаниямиг 5 10 15 20 25 30 35 40 45 в сторону прецизионной поверхности втулки 1 с общим углом у вершины конуса втулки в пределах 150 - 170 О, при этом угол наклона уплотнительной поверхности 17 цилиндрического вкладыша 16 на 5 - 10 меньше угла наклона...

Номер патента: 1649193

Опубликовано: 15.05.1991

Авторы: Белобров, Биневич, Львовский

МПК: F16H 55/50

Метки: канатоведущий, шкив

...к канатным при" водам подъемных машин, и может найти применение в горно-добывакщей тех 5 нике.Цель изобретения - упрощение конструкции и повышение надежности за счет выполнения эажнмных вставок в(.виДь. изогнутой пластины. 10На чертеже схематично изображен шкив, конструкция отдельной вставки.Канатоведущий шкив содержит обод 1 с ручьем 2 и установленные равномерно по окружности в ручье 2 зажимные вставки 3, имеющие два опорных участка 4 и ценгральный М-образный участок 5, вогнутая часть которого образована двумя параллельными между собой и плоскости симметрии ручья участками 6 и расположенным между ними участком 7, описанным радиусом, выбранным равным или большим радиуса каната 8. Зажимные вставки 3 могут крепиться к ручью 2 при...

Номер патента: 1588878

Опубликовано: 30.08.1990

Авторы: Биневич, Бортник, Зайкаускас, Левицкая, Самусь

МПК: F01M 9/10

Метки: внутреннего, двигателя, насоса, сгорания, смазки, топливного

...предлагаемая система смазки; на фиг. 2 - сечение А - А На фиг. 1.Система смазки содержит масляную магистраль 1, наклонный канал 2 в корпусе Насоса, один конец которого подключен к в 1 агистрали 1, а другой оканчивается во Внутренней полости корпуса насоса, в которой размещен толкатель 3, на направляющей поверхности которого со стороны ка. нала 2 выполнена глухая сегментная лыс. ка 4, выходящая на верхний торец толка. теля. Выход канала 2 в полости насоса расположен на уровне конца лыски 4 тол 1 ателя 3 при положении последнего в нижней мертвой точке (НМТ).Кроме того, в перемычках корпуса насоса выполнены каналы 5, 6 для ссюбще. ноя его внутренних полостей. Полости насоса радиальным каналом 7между кулачко. вым валом и крышкой подшипника...

Номер патента: 1388574

Опубликовано: 15.04.1988

Авторы: Биневич, Винокуров, Гинзбург, Лундин, Матанов, Медянкина, Наумович, Пекеньо, Пилибавичюс, Пономарев, Сайкин, Файнлейб, Чирик

МПК: F02M 45/00

Метки: насос, распределительный, топливный

...5. При этом дополнительное отсечное окно 8 выполнено диаметрально основному - 6 и его верхняя кромка 9 расположена ниже верхней кромки 7 основного отсечного окна б на расстоянии, равном расстоянию между дозирующими поверхностями 11 и 12 дозатора 10, кроме того, распределительные пазы 5 образуют между собой тупой угол, а два рядом расположенные выступа 14 кулачка повернуты относительно двух других в направлении против вращения кулачкового вала 13 на угол А , равный углу между распределительными пазами 5 плунжера 4, составляющий 155-170Насос работает следующим образом, 1При подаче предварительной дозы топлива в первый цилиндр плунжер 4 повернут основным отсечным окном б в сторону нижней торцовой дозирующей кромки 12 дозатора 10,...

Номер патента: 1359467

Опубликовано: 15.12.1987

Авторы: Биневич, Гинзбург, Кайрис, Кузнецов, Лаптик, Подольный, Файнлейб

МПК: F02M 41/10

Метки: подачи, топлива

...7 к верхней мертвой точке (ВМТ) топливо, вытесняемое из надплунжерной полости 8 через осевой центральный канал 9, а также каналы 10и 11, поступает к распределительнымпазам 12 и 13, а через них соответственно направляется в линии 3 и 4 67 2высокого давления и к нагнетательным клапанам 5 и 6.Топливо, направляемое через распределительный паз 13, линию 4, открываемый соответствующий нагнетательный клапан 6, перепускается в топливопровод высокого давления, повышая в нем давление топлива до значения, определяемого сжатием топлива при ходе плунжера от НМТ до точки В. При этом ход плунжера до точки В определяется из условия повышения дав-.ления в рассматриваемом топливопроводе до значения, близкого к величине затяжки иглы распылителя, В...

Номер патента: 1307075

Опубликовано: 30.04.1987

Авторы: Биневич, Горбаневский, Кайрис, Кислов, Наумович, Ширяев

МПК: F02M 41/12

Метки: насос, распределительного, типа, топливный

...тарелка17 возвратной пружины 18, верхняя тарелка которой сопряжена с втулкой2 плунжера-распределителя 5. Нижняятарелка 7 возвратной пружины 18 сопряжена с нижним опорным торцом 12 40хвостовика 11 плунжера-распределителя 5, На нижнем опорном торце 12 выполнена расточка 19, диаметр которойменьше диаметра плунжера-распределителя 5, причем в последнем выполнендополнительный осевой канал 20, который сообщен с надплунжерным объемом 10 и с расточкой 19 и снабжендросселем 21, Дополнительный осевойканал 20 плунжера-распределителя 5предпочтительно выполняется соосноцентральному осевому каналу 6.Насос работает следующим образом.При движении плунжера-распределителя 5 вверх под действием толкателя16, кулачкового привода (не показано) происходит...

Номер патента: 1281701

Опубликовано: 07.01.1987

Авторы: Биневич, Бортник, Кайрис, Усманов, Ширяев

МПК: F02D 1/00

Метки: внутреннего, всережимный, двигателя, регулятор, сгорания, скорости

...в крайнем нижнем положении, пружина 6 сжата, подвижный упор 5 утоплен, в результате чего рычаги 1 и 11 регулятора развернуты под углом друг к другу изза действия жесткого упора 15. Рычаг 19 запуска свободным концом воздействует на тягу 1 О, сжимая пружину 18, и тем самым устанавливается максимальная пусковая подача точкана графике цикловая подача - частота вращения (фиг. 2) . После запуска муфта датчика 8, растягивая пружину 3, переводит орган 9 дозирования в положение максимальной частоты враШения холостого хода (а). При этом рычаг 19 запуска, благодаря относительно большему плечу свободного конца, отходит и не воздействует на тягу 1 О, пружина 18 выбирает длину паза 17, рычаг 11 отрывается от упора 15 и в результате действия...

Номер патента: 1280173

Опубликовано: 30.12.1986

Авторы: Бараев, Биневич, Гинзбург, Горбенко, Диджюлис, Кайрис, Колясев, Никифоров, Пилибавичус, Свиридов, Файнлейб, Ширяев

МПК: F02M 41/10

Метки: насоса, насосная, распределительного, секция

...Точка 7 (фиг. 2) соответствует моменту начала наполнения во время прохождения плунжера 3 в верхней мертвой точке, а точка 8 - моменту конца наполнения. Точка 9 соответствует .геометри" ческому началу подачи. Стрелками пое 0 казано .:.аправление движения плунжера 3, а также обозначено Ь- полный ход плунжера 3, Ь - ход плунжера 3 от конца наполнения до нижней мертвой точки. Высота 1; наполнительного окна 2 втулки 1 вместе с длиной 1 наполнительного паза 4 плунжера 3 меньше величины Ь полного хода плунжера, 3. При этом под высотой 1, наполни" .: тельного окна 2 втулки 1 и длиной 1 наполнительного паза 4 плунжера 3 понимаются размеры окна 2 и паза 4 вдоль оси плунжера 3, которь 1 е определяют моменты соединения и рассоединения этих...

Номер патента: 1137229

Опубликовано: 30.01.1985

Авторы: Андреев, Биневич, Наумович

МПК: F02M 41/12

Метки: насоса, пара, плунжерная, распределительного, топливного

...плунжерной .пары и уменьшению срока службы.Цель изобретения - повышение сро5 ка службы путем снижения дросселирования топлива.Поставленная цель достигается тем, что в плунжерной паре распреде" лительного топливного насоса высо кого давления для двигателя внутреннего сгорания, содержащей втулку с нагнетательными окнами и расположенный во втулке с возможностью одновременного возвратно-поступательного и вращательного движения плунжер, имеющий на боковой поверхности распределительный паз, сообщенный с одним иэ нагнетательных окон втулкина участке нагнетания при перемещении плунжера из нижней мертвойточки к верхней мертвой точке, распределительный паз плунжера выполнен наклонным к его оси, причемугол наклона распределительногопаза...

Номер патента: 1104684

Опубликовано: 23.07.1984

Авторы: Биневич, Клейбанов, Логунова, Седов, Цирельсон

МПК: H04L 27/22

Метки: дискретной, информации, приемник

...входы которых соединены с выходом блока преобразования управляющего сигнала во временной сдвиг, а выходы исполнительных блоков подключены к входам блока памяти сигналов, вьмод которого соединен с первым входом умножителя, второй вход и вьмод которого соединены соответственно с выходом блока памяти коэффициентов, к входу которого подключен выход блока регулирования, и с входом сумматора-накопителя, вьмод которого подключен к входу блока эталонов и ошибок, выход которого соединен с первым входом блока регулирования, квторому входу которого подключен выход блока памяти коэффициентов, приэтом входы демодуляторов объединены,введены последовательно соединенныеблок весовых коэффициентов и сумматор, выход которого подключен к вхо,ду блока...

Номер патента: 1073897

Опубликовано: 15.02.1984

Авторы: Баскакова, Биневич, Седов

МПК: H04L 27/22

Метки: дискретной, информации, несущей, подстройки, приемника, фазы, частоты

...фазы принятого сигнала, второй,вход которого соединен с выходом второго коммутатора, причем выход декодера подключен к входу блока выделения сигнала настройки.На чертеже изображена структурная электрическая схема предлагаемого устройства,Устройство для подстройки Фазы несущей частоты приемника дискретной информации содержит блок 1 регистрации координат принятого сигнала, блок 2 регулирования фазового сдвига, блок3 формирования эталонного сигнала,блок 4 определения ошибки фазы приня.того сигнала, блок 5 формирования управляющего сигнала, декодер б, блок7 выделения сигнала настройки, элемент 8 задержки, сумматор 9, блок 10формирования дополнительного эталонного сигнала, первый и второй коммутаторы 11 и " 2,Устройство работает следующим...

Номер патента: 1067605

Опубликовано: 15.01.1984

Авторы: Баскакова, Биневич, Седов

МПК: H04B 3/04

Метки: адаптивный, искажений, корректор, межсимвольных

...вход которого соединен с выходом блока Формирования порогового значения, а также последовательно соединенные блок регулировки коэфФициенТов и блок памяти, коэффициентов, выход которого соединен с вторым входом умножителя и первым входом блока регулировки коэффициентов, причем первый и второй входы блока памяти. сигналов являются информационными входами. адаптивного корректора, тактовый вход которого соединен с тактовыми входами блока памяти сигналов, блока памяти коэффициентов, сумматора-накопителя и блока определения синфазной и квадратурной составляющей ошибки, на первый вход которого подав эталонный сигнал, введены второй блок сравнения, первый и второй коммутаторы, элемент ИЛИ и источник нулевого уровня, при этом первый и второй...

Номер патента: 1019647

Опубликовано: 23.05.1983

Авторы: Биневич, Клейбанов, Логунова, Норкин, Седов, Цирельсон

МПК: H04B 1/10

Метки: амплитудно-фазовой, модуляцией, преобразования, сигналов

...блока вычисления ортогональной проекции градиента, второй группой входов которого являются объе" диненные вторые группы входов первого, второго и третьего блоков множителей, при этом выходы. первого и второго. блоков множителей соответственно через первый и второй блоки сумматоров подключены к первому.и второму входам четвертого блока множителей, а выходы пятого блока множителей че" рез третий блок сумматоров подхлючены к .третьему входу четвертого блока множителей, выходы которого через последовательно соединенные четвертый блок сумматоров и шестой блок множителей подключены к соответствующим входам третьего и седьмого блоков множителей, выходы которых подключены к первой и второй группам входов пятого блока сумматоров, третья...

Номер патента: 992785

Опубликовано: 30.01.1983

Авторы: Аляпышев, Биневич, Кайрис, Матиешюс, Подольный, Смоловский, Ширяев

МПК: F02M 41/12

Метки: насос, распределительного, типа, топливовпрыскивающий

...,втулка 2 с четырьмя нагнетательнЫми каналами 3-6 (на фиг.1 изображен один из них), Во втулке 2 размещен с возможностью возвратно-поступательного и вращательного движений плунжер-рас" пределитель 7, в котором выполнены сообщенные между собой осевой 8 й радиальныег основной распределительный 9, дополнительные распределительные 10, 11 к отсечной 12 - каналы. В зоне отсечного канала 12 на плунжере-распределителе 7 расположена с воз992785 Формула изобретения можностью перемещения вдоль неговтулка-дозатор 13 Во втулке 2 имеется также всасывающий канал.Топливовпрыскивающий насос работает следующим образом,Когда плунжер-распределитель 7движется вниз, открывается всасываю 5щий канал 14 и топливо заполняетнадплунжерное пространство.при движении...

Номер патента: 971376

Опубликовано: 07.11.1982

Авторы: Амелин, Биневич, Росланас, Юдовин

МПК: A63F 3/02

Метки: демонстрации, партии, шахматной

...ячейку оперативной памяти 3. Сигналы кодов шахматных фигур с вьходов блоков 2 и 3 поступают на входы блока сравнения 4, в котором происходит определение, какой ход сделан. Приз- .наком хода является изменение ситу971376 Формула изобретения Составитель В. Тюркин Редактор Б. Федотов Техред С.Мигунова Корректор С. Шекмар., 3 4 в775/13НИИПИ Гпо дел3035, М Тираж 400ударственного комиизобретений и откква, Ж, Раушска Подта СССРтийнаб., д. оно акаэ илиал ППП "Патент", г. Ужгород, ул. Проектная аций (перестановка Фигуры) на шахматной доске 1 с одного поля на другое Это изменение обнаруживается следующим образом. Иэ блока оперативной памяти 3 код, соответствующий :фигуре опрашиваемой клетки шахматно 5 доски и ситуации на доске,...

Номер патента: 920792

Опубликовано: 15.04.1982

Авторы: Биневич, Куус, Росланас, Юдовин

МПК: G07C 5/04

Метки: движения, средств, транспортных

...и изображением обстановки на индикаторе,что повышает эффективность работы устройства для контроля движения объектов,На чертеже приведена схема устройства для контроля движения транспортных средст в,35Устройство содержит датчики 1,регистры сдвига 2, электронные часы3, блок установки времени ч, индикатор 5 и триггеры 6,Выходы датчиков 1 соединены с первыми входами регистров сдвига 2, Электронные часы 3 соединены через блокустановки времени 1 со вторыми входами регистров сдвига 2. Первые входыиндикатора 5 соединены с выходами ре 45гистров сдвига 2. Второй вход индикатора 5 подсоединен к электронным часам 3. Первые входы триггеров 6 соединены с выходом последнего разрядарегистров сдвига 2, выходы триггеров6 подключены к первым входам...

Номер патента: 907282

Опубликовано: 23.02.1982

Авторы: Аляпышев, Биневич, Диджюлис, Егоров, Кайрис, Пилибавичюс, Подольный, Свиридов, Смоловский, Фрид, Ширяев

МПК: F02D 1/00

Метки: высокого, давления, дизеля, насоса, подачи, регулировки, топливного, цикловой

...муфту 8 связаны с системой рычагов 9, .которая подсоединена. к рычагучерез пружину О,Зависимость цикловой подачи Я,от частоты вращения и имеет характерные точки:ко;1 о,н,дс 1, х х- цикловая по,дача, соответствующая номинальномузначению, частоте вращения приводанасоса в начале дейтсвия регулятора,максимальному холостому ходу и зайХданному значению 1 Иом,пНчастоты гращенпл привода .насо а, соответствующис номинальному значению, 35началу цействия регулятора и максимальному холостому ходу.Регулировка цикловой подачи гроизводитсл следующим образом,40Установленный на беэмоторном стенде насос приводится во вращение с повышающейся частотой п . Затемрычаг 1 управления регулятором устанавливается в положение максимальной В процессе...

Номер патента: 894650

Опубликовано: 30.12.1981

Авторы: Биневич, Булгаков, Великин, Григорьев

МПК: G01V 3/10

Метки: геоэлектроразведки

...и соединенных последовательно:датчика вторичного поля, входногокоммутатора, усилителя, стробирующегокаскада, накопителя и регистратора,а также синхронизатора, подключенного к стробирующему каскаду и генератору, снабженному переключателемвременных задержек, включенному между синхронизатором и усилителем, ипереключателем длительности временных интервалов, связанным с усилителем, синхронизатором и накопителем,содержит включенный между усилителем и стробирующим каскадом преобразователь, осуществляющий сверткусигнала с весовой функцией, например, резонансный контур, связанныйс переключателем временных интерва 8946501 О 5 20 25 лителя. 35 40 45 А 5 и-(- ) +) 1 50 55 60 65 ключателем 13 задержек и переключателем 14 временных...

Номер патента: 796899

Опубликовано: 15.01.1981

Авторы: Биневич, Куус, Росланас, Юдович

МПК: G09B 7/00

Метки: обучающее

...и приближается к наибольшему уровни воспроизведенных сигналов Фонограммы.Во время воспроизведения служебнойстоп-метки, которая следует непосредственно эа Фонограммой, величина выходного напряжения Фильтра бостается практически такой же,каки при воспроизведении Фонограммыввиду кратковременности служебногосигнала), Сигнал с выхода фильтра бпоступает на второй вход избирательного усилителя 4 и изменяет его коэффициент усиления таким образом,чтобы формирователь 7 срабатывалтолько от служебного сигнала. Приуменьшении уровня носпроизводимыхсигналов головкой 1, что нередковстречается в процессе эксплуатациииз-за износа магнитного носителя,направляющих ленты, магнитной головки, загрязнения головки и носителян т.п. уменьшается напряжение...

Номер патента: 719645

Опубликовано: 05.03.1980

Авторы: Амелин, Биневич, Куус, Николаев, Столяр, Юдовин

МПК: A63F 3/02

Метки: игры, шахматы

...коммутатором (не показан), Сигнал, снимаемый с датчика, соответствующий " расположенной фигуре, преобразуется. - в код спомощью кодирующего устройства 2 и через распределитель 8 записывается в соответствующих ячейках"ойеративного запоминающего устройства 4; - .Коды Фигур с выхода кодируюцегоустройства 2 и оперативного эапЬминаю.щего устройства 4 поступают на входыблока анализа хода 5 для определенияСделанного хода. Признаком хода является йэменение ситуации (переста"йовка какой-либо Фигуры с одного поля на другое) на шахматной доске 1.Это йзменениеобнаруживается следующим образом,"Юз"оперативного эайомина-;ющего устройства 4 считывается код, ":соответствующий фигуре опрашиваемойклетки шахматной доски в предыдущемцикле опроса...

Номер патента: 696172

Опубликовано: 05.11.1979

Авторы: Аляпышев, Бараев, Биневич, Кайрис, Кошкин, Пилибавичус, Самусь, Свиридов, Файнлейб, Ширяев

МПК: F02M 41/12

Метки: насоса, распределительного, секция, топливного

...15 плунжера и горизонтальной696172го нагнетательного канала, Во время следующего. т,третьего хода плунжера и его поворота на 120другая половина дозирующей кромки 14 рабо.тает с соответствующим ей участком отсечной кромки 4, а нагнетание топлива осуществляется через совмещенное выходное отверстие 12 и входное окно 8 в нагнетательный канал. В дальнейшем все повторяется в описанной очередности.При другом количестве нагнетательных кана 0 лов дозирующая и отсечная кромки выполняются с иным количеством и соотношением их 3плоскостью сегментных вырезов 16, 17, В ка. честве примера конкретного исполнения рассмо рена работа секции с тремя нагнетательными от верстиями. При этом дозирующая кромка 13 и 14 образована двумя параллельными сегмент....

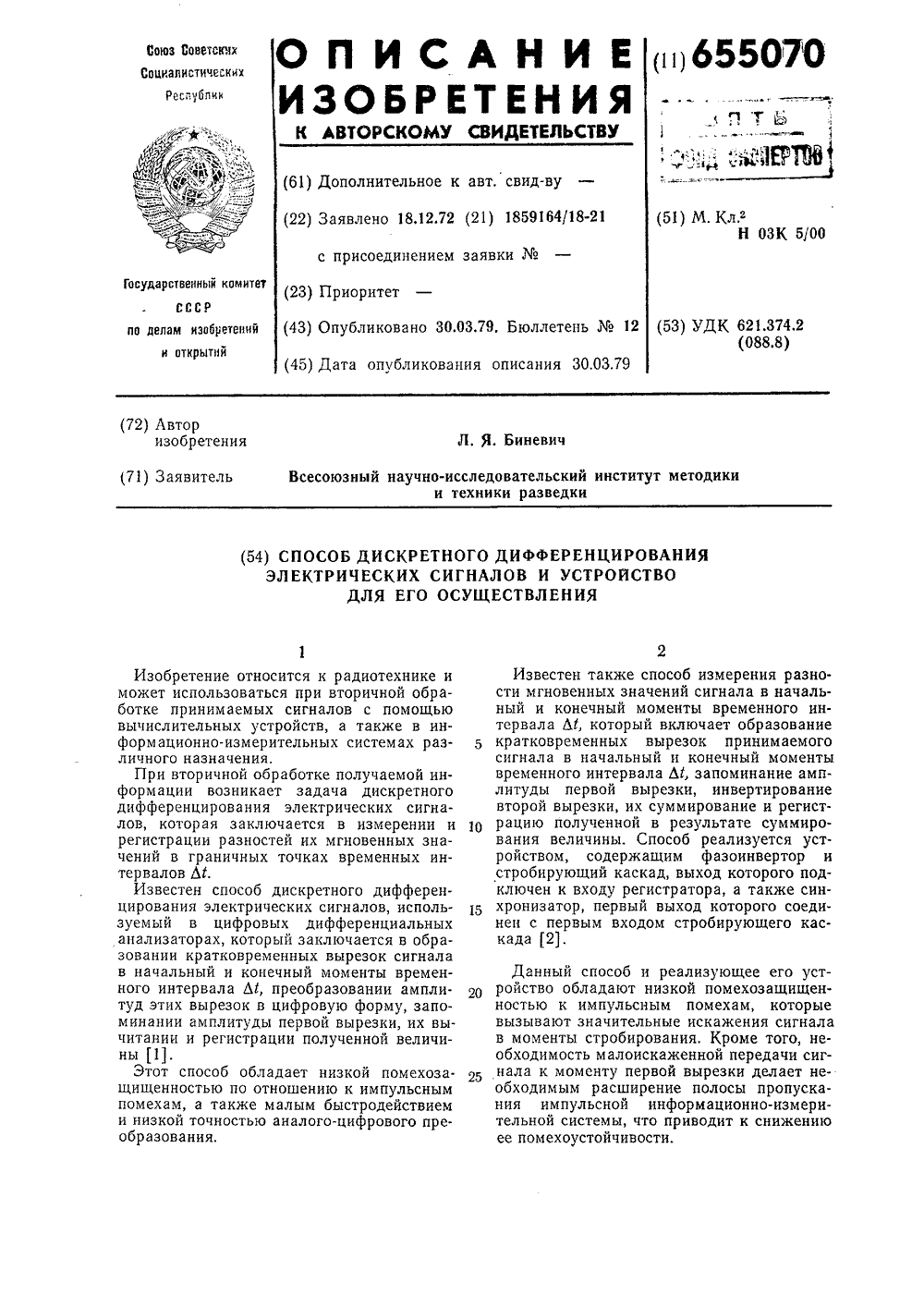

Номер патента: 655070

Опубликовано: 30.03.1979

Автор: Биневич

МПК: G06G 7/18, H03K 5/007

Метки: дискретного, дифференцирования, сигналов, электрических

...плотность мощности белого шума, действующего на ее вход;сл сумма первых т членов весовой функции.Таким образом, имеет место свойственное всем информационным системам противоречие между малоискаженным воспроизведением информационного параметра сигнала и помехоустойчивостью системы, которое заключается в том, что при малом числе слагаемых т велики искажения сигнала, но высока помехоустойчивость системы, а при большом т искажения сигнала уменьшаются, но падает помехоустойчивость. И то, и другое ведет к уменьшению точности измерения, Поэтому оптимальное число слагаемых т выбирают, исходя из априорных сведений о сигнале и мощности шума, действующего на вход системы, руководствуясь формулой В,/х (О) - х (Е) / - ) -х (К)сов Х4Ы,о л=1где 6 -...

Номер патента: 625308

Опубликовано: 25.09.1978

Авторы: Биневич, Минкин, Пипкин, Седов

МПК: H04B 3/04

Метки: дискретных, искажений, корректор, межсимвольных, сигналов, цифровой

...коэффициентов пропорциональности, сумматор-накопитель 7, декодер 8, инверторы 9 и 10, коммутатор1, блок 12 управ 1 ения.Устройство работает следующим образом,Входные сигналы, поступающие из дискретного канала связи от двух взаимно-ортогональных демодуляторов 1 приемника однополюсной модуляции, при помощи коммутатора 11 поочередно поступают на вход аналого-цифрового преобразователя 2, который переводит значение выборки сигнала в цифровой код. Коды выборок запоминаются в блоке 3 памяти выборок сигнала. Коды коэффициентов хранятся в блоке 5 памяти коэффициентов пропорциональности, Синфазная составляющая межсимвольных искажений корректируется четными относительно центрального коэффициентами. Коррекция синфазной составляюгцей...

Номер патента: 564719

Опубликовано: 05.07.1977

Автор: Биневич

МПК: H04B 1/10

Метки: импульсных, приемник, сигналов

...8.Приемник работает следуюшим образом,Работа приемника основана на формировании короткого импульса напряжения ввыбранный момент реализации сигнала т.опутем отфильтровывения, фазирования и суммирования тех его частотных составляющих, которые совпадь 4 от с тригонометрическимразложением функции Диракад 1 о) на сегменте 0-1.б(, )-Рщ 2; И) М (2 Ю)д тОо)И)При этом отфильтровывакФ частотные составляюшие сигналас частотамиСд=(2 и- или Х =(7,)г,инвертируют их в соответствии с множителем знака ( - 1) и складывают, С увеиличением числа отфнльтровываемых частотных составляюших щ уменьшается длительность преобразованного сигнала и увеличивается разрешаюшая способность системы но падает ее помехозашишенность.Принятый радиоимпульс усиливается...

Номер патента: 543159

Опубликовано: 15.01.1977

Автор: Биневич

МПК: H04B 1/10

Метки: дисперсии, оценки, распределения, сигнала

...предложенного устройства. Устройство раоотает следующим образом.Сигналы с пороговых блоков 1, 2, фиксирующих превышение отрицательного и положительного соответственно максимальных эталонных уровней, через элементы НЕ 3, ИЛИ 4 поступают на один из входов элемента И 5, запрещающего сигнал на время нахождения 2 З входного сигнала между положительным и отрицательным максимальными уровнями. Синхроимпульсы, вырабатываемые тенсратором 6, поступают на управление регулятором 7 только в том случае, если они совпадают с поступлением разрешающего сигнала, т. е если модуль величины входного сигнала превышает .,:аимал ный эталонный уровень.Предложенное устройство позволяет зтельно увеличить точность оценки диспе 30 распределения сигнала. начи- рсии...

Номер патента: 432463

Опубликовано: 15.06.1974

Авторы: Биневич, Всесоюзный, Техники

МПК: G01V 3/06, G05B 23/00

Метки: переходного, протекания, процесса, системы, скорости, электрической

...выбран- рвала), и их суммироваия выбранного врсмен 25 30 Известен способ измерения скорости протекания переходного процесса электрической системы, основанный на определении разности значений выходного сигнала в граничных точках выбранного временного интервала. Известный способ обладает существенным недостатком, заключающимся в том, что ширина полосы пропускания усилителя должна быть достаточно большой для малоискаженной передачи исследуемого сигнала. Расширение же полосы пропускания усилителя приводит, как известно, к снижению помехоустойчивости канала и уменьшению точности измерений, К числу недостатков известного способа следует отнести также необходимость получения вырезок исследуемого сигнала в двух точках его реализации, что...

Номер патента: 392458

Опубликовано: 01.01.1973

Авторы: Биневич, Вител, Николаев, Цирельсон

МПК: G05B 11/32, H03G 3/20

...группы, Третий вход схемы ИЛИ соединен с входом нуль-органа, тр,.;,ий выход которого соединен с вторыми входами первых ключей обеих групп. Выходы этих ключей соединены с первыми входами остальных ключей соотьцевой счетчик б остояние (1 - в в остальных), и с а 1 на первые вхот сигнал разрешевающий эти ключи, м выходе нуль-оргаый сигнал, соответэффициента переда- этот сигнал посту- очей 10, открывая в с выходов разря392458 Предмет изобретения Составитель В. Дукащь",и Редактор Т. Рыбалова Техред 3. Тараненко Корректор В, БрыксиЗаказ 6760 Изд.1807 Тираж 780 Подписи ЦНИИПИ Государственного комитета Совета Ыинистров СССР по делам изобретений и открытийЧереповецкая городская типографи Сигнал с выхода первого разряда, проходя через открытый ключ...

Номер патента: 383865

Опубликовано: 01.01.1973

Авторы: Александров, Бараев, Биневич, Гинзбург, Горбенко, Изобретени, Кайрис, Кузьмин, Майоров, Пышев, Самусь, Шир

МПК: F02M 59/28

Метки: насоса, плунжера, толкатель, топливного

...активного хода плунжера с помощью телескопического толкателя.Известны толкатели таких насосов, содержащие подпружиненный корпус, в котором размещен стакан для плунжера насоса, и винтовую пару для сочленения корпуса и толкателя. Один из элементов винтовой пары связан с регулирующим органом, и поворот его относительно оси толкателя приводит к осевому перемещению стакана и укрепленного в нем плунжера насоса относительно корпуса толкателя, Пружина опирается на днище стакана и ее усилие передается на элементы винтовой пары.Цель изобретения - увеличение чувствительности насоса при регулировании подав котором укреплен плунжер-распределитель 3. Корпус 1 толкателя и стакан 2 сочленены втулкой 4, в которой имеется поверхность,...

Номер патента: 319092

Опубликовано: 01.01.1971

Авторы: Биневич, Гуров, Иванова, Николаев, Садовский, Тамм, Центральный, Цирельсон

МПК: H03M 13/51, H04L 1/24

Метки: автоматической, корректора, межсимвольныхискажений, многозвенного, настройки

...схемы б соединен со счетчикомуправления, другой - с ключом записи, а один из входов - с дополнительным счетчиком.20 Пороговое устройство, соединенное с выходом фазового детектора 1, вырабатывает им.пульс так называемого сигнала качества при каждом отклонении фазы сигнала от номи.нального значения на угол, превышающий за.данное значение. Число импульсов сигнала качества за определенный интервал счета подсчитывается счетчиком т. Чем лучше качество канала, тем меньше вырабатывается импульсов сигнала качества. По окончании интервала счета результат счета, записанный319092 в С Ю Положения Ффиг. 2 Составитель М. ПорфироваРедактор Т, А. Юрчикова Техред Л, Н. Богданова Корректоры: Т. А. Гревцоваи О. Б. Тюрина Заказ 3528/5 Изд.1487 Тираж 473...

Номер патента: 312953

Опубликовано: 01.01.1971

Авторы: Александров, Бейнортас, Биневич, Гинзбург, Журбенко, Кайрис, Самусь, Файнлейб, Шир

МПК: F02M 41/10

Метки: насос, топливовпрыскивающий

...8, соединенную с плунжером и приводящуюся во вращение через передачу от кулачкового вала.25 Соединение надплунжерного пространства спитающей полостью 9 производится периодически через осевой канал 10 плунжера, радиальные каналы 11 и продольные наполнительные пазы 12, а соединение с нагнетательными 30 каналами 13 - через осевой и радиальный ка3налы 10 и 14 плунжера и распределительный паз 15.Регулирование количества подаваемого за цикл топлива осуществляется поворотом доза- тора через поводок 16, вилку 17 и рычаг 1 б, соединенный кинематически с регулятором. Дозатор имеет спиральный паз 1 У, соединяющий надплунжерное пространство через каналы 20 и 21 втулки с питающей полостью. В расточке корпуса установлен топливоподкачивающий...
