Номер патента: 873438

Опубликовано: 15.10.1981

Авторы: Старовойтов, Тараненко, Чупик

МПК: H04L 5/02

Метки: радиолиния, сигналами, совмещенная, шумоподобными

...2 пилообразного напряжения, генератор 3 тактовых импульсов, генератор 4 псевдослучайной последовательности, блок 5 формирователя маркера, синхронизатор 6, коммутатор 7, синхронный детектор 8, фазовый детектор 9, фильтр 10 нижних частот, генератор 11 псевдослучайной последовательности, формирователь маркера 12, генератор 13 тактовых импульсов, элемент ИЛИ 14, генератор 15 пилообразного напряжения, смеситеЛь 16, интегратор 17 и пороговый блок 18.Устройство работает следующим образом.Генератор 4 формирует последовательность максимальной длины, промодулированную по длительности, длительность элементарных символов которой определяется частотой следования тактовых импульсов генератора 3, частота последнего изменяется по линейному...

Номер патента: 873439

Опубликовано: 15.10.1981

Авторы: Карпенко, Просалков, Рыков, Савков, Сугробов, Черняков, Юшков

МПК: H04L 5/16

Метки: абонентский, пункт, связи

...получив сообщение с пульта 1, передает через блок управления 5 сигнал в формирователь б, по которому сформированное подтверждение поступает в блок памяти 4 и откуда через блок сопряжения 3 передается в канал связи.После этого по сигналу из блока управления 5 сообщение в блоке памяти 4 стирается, из формирователя журнала 12 строка журнала записывается в блок памяти 4.Если качество выведенной телеграммы не удовлетворяет оператора, он может с пульта управления 1 послать сигнал на повторный вывод сообщения. Если сообщение не может быть выведено, оператор с пульта 1 посылает сигнал, по которому в блоке подтверждезо ния 7 формируется сообщение о невозможности приема телеграммы, которое через блок памяти 4 и блок сопряжения 3 поступает в...

Номер патента: 873440

Опубликовано: 15.10.1981

Авторы: Болдырев, Бояринов, Кузнецов, Филимонова

МПК: H04L 7/02

Метки: синхронизации

...2. Элемент И-НЕ 2 инвеитирует сигнал 1 о опорной частоты, С выхода элемента И-НЕ 2 сигнал 1 р поступает на входы синхронизации триггеров п-разрядного управляемого регистра 4, с выхода которого сигнал частоты 1 е/(2 п - 1) поступает на вход делителя 5,формирующего импульсы тактовой частоты ТИ, равный 1 о/(2 п - 1) К, ГДЕ К - коэффициент деления 15 делителя 5, (2 п - 1) - коэффициент деления и-разрядного управляемого регистра сдвига 4.В момент включения напряжения питания триггеры формирователя 3 могут уста 20 новиться произвольно в состояние 1 или О.С приходом фронта информации дискриминатор 6 вырабатывает импульс, длительность которого равна периоду следованияимпульсов опорного генератора 1. Затем 25 фаза значащих моментов входного...

Номер патента: 873441

Опубликовано: 15.10.1981

Авторы: Железняк, Лютягин, Семенов

МПК: H04L 7/02

Метки: дискретным, синхронизации, тактовой, управлением

...в спектре этого сигнала с частотами йlа ф получаются в результате перемножения первых гармоник импульсных сигналов с частотами повторения Иг ив соответствии с формулой С 05 Иг 1 со 5 -фЯ)=ф с 0 Цьфг и )+ %3+ + сОз (ма+ л )1+93 )ггде р - фаза сигнала с частотой повторенияЬиПолосовой фильтр 7 осуществляет выделение из спектра сигнала на выходе элемента И 6 одну из полезных составляющих, Допустим, что в данном устройстве полосовой фильтр 7 настроен на частоту А+ . С выхода полосового фильтра 7 гармонический сигнал с частотой Мг+ -и фазой р поступает на вход формирователя 8 импульсов, с выхода которого импульсный сигнал с частотой повторения Мг+ -поступает на один из входов фазового дйскриминатора 3, на другой вход которого...

Номер патента: 873442

Опубликовано: 15.10.1981

Автор: Хомич

МПК: H04L 7/04

Метки: м-последовательности, синхронизации

...частотой принимаемых знаков. Двоичные знаки из приемника 1 накапливаются также в 1. разрядном регистре сдвига 8 (где п С 1 2" - 1) и преобразуются в рекурентном декодере 10 в соответствии с системой уравнений, . которую можно образовать для каждого декодируемого знака.С помощью анализатора 13, подключенного к первому регистру сдвига 8, обнаруживаются ошибочные знаки при нарушении рекуррентного уравнения проверки для накапливаемых знаков. Сигналы с анализатора 13 поступают на решающий блок 14, на другой вход которого поступают с приемника 1 сигналы регистрации принимаемых знаков в зоне уверенного или неуверенного приема. На основе этих данных решающий блок 14 вырабатывает единичные сигналы стирания для недостоверно принятых знаков,...

Номер патента: 873443

Опубликовано: 15.10.1981

Авторы: Котов, Поздняков, Фомичев

МПК: H04L 7/04

Метки: приема, пуска, рекуррентного, сигнала, фазового

...5 проверки на рекуррентность переводится в режим генерации рекуррентной последовательности, которая с основного выхода блока 5 проверки на рекуррентной последовательности выделяет определенную комбинацию и выдает через открытый элемент И 13 сигнал фазового пуска на выход устройства, и через элемент ИЛИ 17 на установочные входы анализатора 20, блока 25 опроса, счетчика Ю времени и триггера 12, устанавливая устройство в исходное состояние. В случае не- выделения дешифратором 8 сигнала фазового пуска в течение определенного интер-. вала счетчик 19 времени выдает сигнал, который через элемент ИЛИ 17 также устанавливает устройство в исходное состояние,Для обеспечения выделения сигнала фазового пуска при наличии помех в канале связи введен...

Номер патента: 873444

Опубликовано: 15.10.1981

Авторы: Узкий, Фиркало, Харитонов

МПК: H04L 7/08

Метки: синхронизации, тактовой

...так как при опережении импульсов вычитания меньше, чем импульсов добавления, то их разность записывается состоянием регистра слеы от нулевой комбинации.При измерении рассогласования фронтоввторого принимаемого импульса (третий цикл измерения, продолжается рассмотрение 5 случая опережения) первый импульс сериидобавления вновь изменяет состояние счетчика 7 измерений рассогласований на единицу (зафиксирует в нем и = 3), одновременно он служит сигналом для блока 6 управления о включении тактирующей цепи для сдвига состояния регистра реверсивного счетчика 5 влево и сдвигает записанную в нем в предыдущем (втором) цикле алгебраическуюкумму на один шаг (установка нулевой комбинации в регистре счетчика 5 25 в этом случае не...

Номер патента: 873445

Опубликовано: 15.10.1981

Авторы: Мареев, Моисеев, Тюленев

МПК: H04L 7/08

Метки: синхронизации, циклам

...вход, оказывается во втором разряде регистра. Если эта первая единица соответствует истинной синхрогруппе, то через цикл на этой же позиции цикла появляется второй истинный отклик, и в первый разряд регистра 3 записывается соответствующая ему единица, Теперь по региетру 3 двигаются две единицы подряд. Таким образом, если отклик на синхрогруппу с выхода873445 Формула изобретения Составитель Е. Петрова Редактор Т. Веселова Техред А, Бойкас Корректор Е. Рошко Заказ 9078/85 Тираж 70 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4дешифратора 1 появляется регулярно на одной и той же позиции цикла, то в первых разрядах...

Номер патента: 873450

Опубликовано: 15.10.1981

Автор: Кренев

МПК: H04L 27/10

Метки: манипулятор, частотный

...где щ 1,Я ) в сумматоре 13, приводит к отрицательному сдвигу (задержке) на 1/4 периода повторения выходного текущего кода сумматора 13, Выходные кодовые слова воздействуют на адресные входы постоянного запоминающего бло-ка 15, таблица истинности которого аналогична таблице истинности постоянного запоминающего блока 14. Таким образом на выходе преобразователя 17 также формируется гармонический сигнал с фазой, отличной от фазы гармонического сигнала. снимаемого с выхода преобразователя 16 на 1 /2.6Сигналы с его выходов и преобразователя 17 подаются,на первые входы балансных амплитудных модуляторов 18 и 15 19. На второй вход балансного амплитудного модулятора 19 подается высокочастотный сигнал с частотой Юо который через фазовращатель 20...

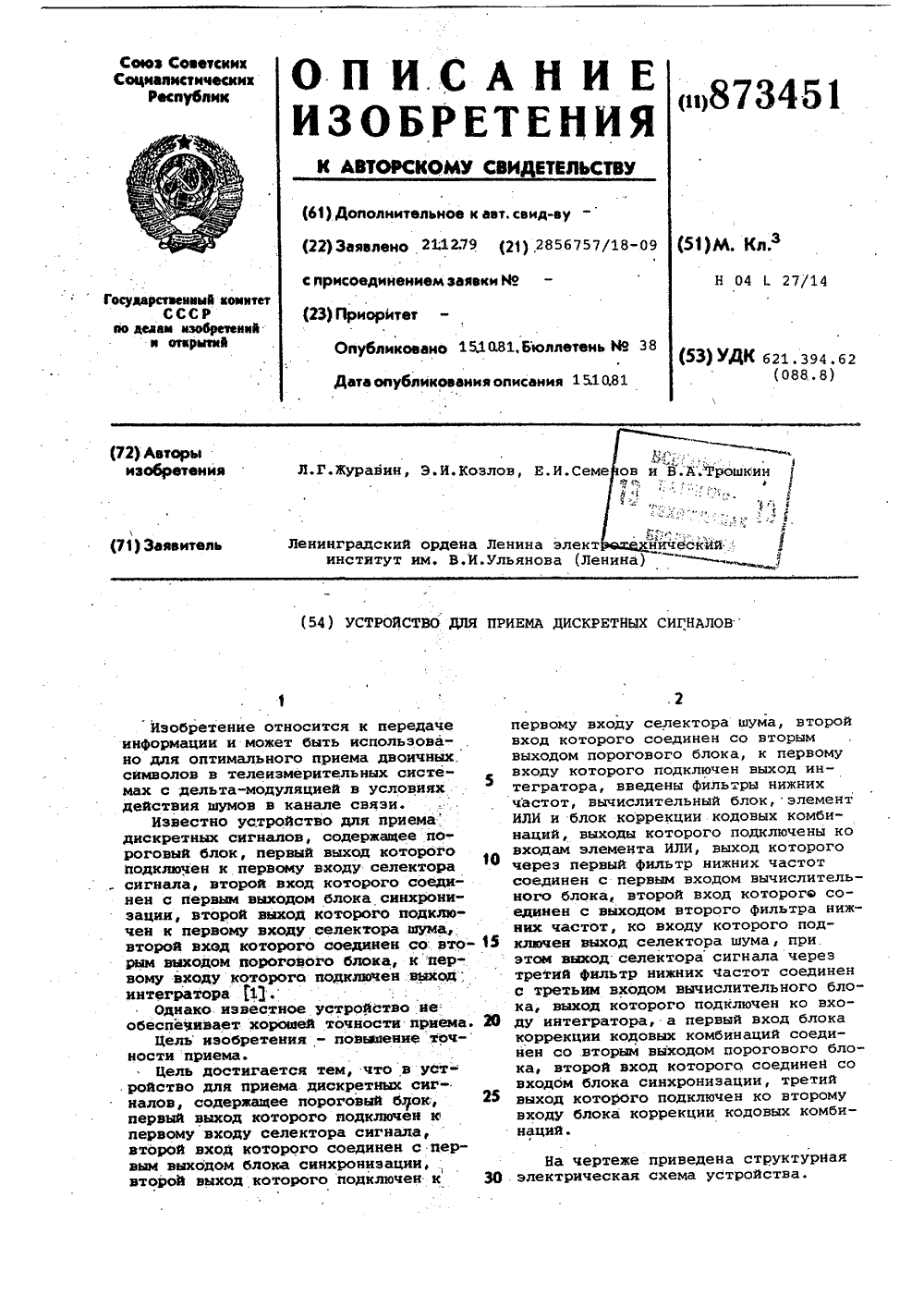

Номер патента: 873451

Опубликовано: 15.10.1981

Авторы: Журавин, Козлов, Семенов, Трошкин

МПК: H04L 27/14

Метки: дискретных, приема, сигналов

...частот, блок9 синхронизации, элемент ИЛИ 10 итретий фильтр 11 нижних частот.Устройство работает следующим образом.Во входном сигнале, поступающемна второй вход блока 1, заведомоимеются участки с тестовыми импульсами и только с шумом, Входной сигнал в зависимости от того, превышает он порог, задаваемый напряжениемна первом входе блока 1, или нет,проходит соответственно на второйили первый его выход. Селекторы 2и 7 пропускают вспомогательные импульсы, формируемые блоком 91 соответственно в моменты прихода тестовыхимпульсов "1 ф и шумовых участковсигнала, в том случае, если на ихпервых входах есть сигналы, проходящие через блок 1. Эти импульсыусредняются фильтрами 3 и 8 и, таким образом, на первом и втором входах блока 4 имеются....

Номер патента: 873452

Опубликовано: 15.10.1981

Авторы: Кот, Потапов, Теплицкий

МПК: H04L 27/32

Метки: приема, сигналов, частотно-фазоманипулированных

...ПСП. Перед началом приема сигнала с синтезатора 10 частот на сместитель 8 подается гетеродинирующий сигнал, частота и фаза которого постоянны. В блоке 5 осуществляется поиск по временной задержке ПСП. В момент совпадения по временной задержке ПСП принимаемого сигнала и опорной ПСП на выходе перемножителя 7 Формируется сигнал без Фаэовой манипуляции, содержащий только скачки частоты. Этот сигнал преобразуется сместителем 8 в сигнал промежуточной частоты, Если номер скачка частоты принимаемого сигнала соответствует значению частоты гетеродинирующего сигнала, подаваемого на второй вход сместителя 8, то сигнал промежуточной частоты 1= Фс " Ф проходит черезПРполосовой Фильтр 9 на второй вход сместителя 1, в результате чего...

Номер патента: 873453

Опубликовано: 15.10.1981

Авторы: Калмыков, Максимов, Селезнев, Стомахин

МПК: H04L 27/233

Метки: демодулятор, когерентный, цифровой, частотно-фазовый

...один из формирователей 2 и 3 работает в режиме слежения, а другой в это время находится в режиме срыва, поэтому по сигналу тактовой синхронизации в конце посылки производится Фазирование .Формирователя, находившегося в режиме срыва, от другого формирователя через элемент Фазирования 4. При пропадании сигнала на входе демодулятора с выхода блока защиты 18 на дополнительные входы первого и второго формирователей.2 и 3 подается сигнал на обработ ку режима ввода в синхрониэмпри котором полоса синхронйзма формирователей более широкая, чем в режиме слежения. При восстановлении канала связи,по сигналу тактовой синхронизации формирователи 2 и 3 вновь переводятся в режим слежения с узкой полосой синхронизма. С выходов формирователей 2...

Номер патента: 873454

Опубликовано: 15.10.1981

Автор: Сухоруков

МПК: H04L 27/18

Метки: относительной, передачи, сигналов, телеграфии, фазовой

...в и Фазой М, Чд либо М. Реакция системы связй на первый импульс имеет видЬ(т) ып(шф+ Ч), Реакция системы связи на второй импульс равна Ь(с-Т) з)п(о+ Ч ), т.е. сдвинута на время длительности. одного импульса. Соответственно, реакция системы связи на третий импульс равна Ь(сТ)"в)п(асс+Ч).Так как в общем случае импульсы на входе детектора накладываются друг на друга, то фаза напряжения в моменты времени с = 01 й = Т; с = 2 Т на входе детектора опрепеЪляется всеми, тремя импульсами. Для определенности считаем, чтоЦЦ, Миа Ц 1-- вщыМ), Р)Ип 0,БЬ где шс - несущая частота, на которойпередается информацияд - полоса частот системы связи.Аналогичные результаты могут бытьполучены для произвольного вида Ь,Тогда на входе фазового детекторадействует...

Номер патента: 875645

Опубликовано: 23.10.1981

Автор: Дубицкий

МПК: H04L 13/12

Метки: коммутатор, матричный

...группы 27. Аналогично соединены вторые выводы обмоток 13 реле 2 и 4, контакт 37 и управляющая группа 28,Вторые выводы обмоток 14 реле 1 и 3 соединены между собой и подключены непосредственно к замыкающему контакту управляющей группы 27, а через параллельно соединенные контакты. 15 и 17, диод 23 к первым выводам электромагнитного реле 3 и резистора 33. Аналогичные соединения выполнены для вторых выводов обмоток 4 реле 2 и 4, управляюгцей группы 28, контактов 16 и 18, диода 24 и реле 31, и резистора 33. Первые подвижные контакты управляющих групп 29 и 30 соединены между собой и через замыкающий контакт 32 подключены к общей точке собственных вторых подвижных замыкающих контактов и ко второй шине питающего напряжения, Подвижные контакты...

Номер патента: 875646

Опубликовано: 23.10.1981

Авторы: Зыков, Цветков

МПК: H04L 13/12

Метки: коммутатор, памятью, сигналов

...16 - 18 упомянутых реле 5 - 7, соответственно одним выводом управления этот оптрон подключен через диод 19 к плюсу первого источника питания, а другим выводом управления этот оптрон подключен к резистору 20 и через диод 21 к отрицательному выводу упомянутых развязывающих диодов 8, второй вывод упомянутого резистора 20 подключен к минусу первого источника питания; начало обмоток включения и отключения релесоединяется через развязывающие диоды 8 с первым выводом конденсатора 9,Устройство работает следующим образом,Пусть положительный импульс управляющего сигнала поступает по шине управления 1, причем длительность импульса должна быть больнице или равна времени срабатывания двух реле. Этот импульс через развязывающий диод 8 и конденсатор...

Номер патента: 875647

Опубликовано: 23.10.1981

Автор: Угнивенко

МПК: H04L 13/12

Метки: распределитель

...соединены со входами тактового генератора 1 и генератора 2 периода следования серий через переключающий контакт 18 реле, 3, а другие выводы подключены к общей шине, Вь 1 ход триггера 20 соединен с разрешающим входом генератора 2 периода следования серий, один вход триггера 20 соединен с выходом тактового генератора 1, а другой - с замыкающим контактом реле 4.Распределитель работает следующим образом.В момент времени 1, равном О, при замыкании ключа 9 подается напряжение питания. Тактовый генераторсработает, и реле 3 тактового генератора сработает на время длительности Ъи . Одновременно импульс тактового генератора 1 поступит на вход триггера 20. Триггер 20 сработает, и на разрешающий вход генератора 2 выдаст сигнал, для начала работы...

Номер патента: 877792

Опубликовано: 30.10.1981

Автор: Трейдерис

МПК: H04L 13/10

Метки: двухтактный, реверсивный, счетчик

...первого и второго элементов И.соединены с первым и вторым 2 Овходом счетчика, единичные выходытриггеров всех разрядов подключены квыходам счетчика,На чертеже изображена структурнаясхема двухтактного РевеРсивного счетчика.Схема содержит вход 1 и 2 счетчика, дополнительные элементы И 3 и 4,элементы И 5-8, элемент ИЛИ-НЕ 9, счетсчетный триггер 10 и триггеры 11-13.и разрядах, выходы 14-16 счетчика,Устройство работает следующим образом,Исходным положением счетного триггера 10 является единичное состояние,а триггеров 11-13 - нулевые состояния.З 5Первый единичный сигнал входа 1поступает через элемент И 3 на первую входную шину и переключает триггер 11 первого разряда на единичноесостояние, Нулевой сигнал входа 1 пе Ореключает счетный...

Номер патента: 879801

Опубликовано: 07.11.1981

Авторы: Аксененко, Барменков, Васильев, Дорофеев

МПК: H04L 7/04

Метки: синхронизации, фазовой

...в 2" раз больше частоты входного сигнала и, следовательно, фазу выходных напряжений делителя частоты 4, В согласованном положении постоянная составляющая выходного напряжения фазового дискриминатора 1 равна нулю. При чисто синусоидальном входном сигнале это соответствует разности фаз между входным сигналом и выходным сигналом п-го разряда делителя частоты 4, равной Я,/2. В составе реального входного сигнала всегда содержатся высшие гармонические составляющие, в результате перемножения которых с соответствующими гармоническими составляющими коэффициента передачи программируемого усилителя 5 и фазового дискриминатора 1 на выходе фазового дискриминатора 1 вырабатывается постоянное напряжение ошиб ки, в результате отработки которого...

Номер патента: 879802

Опубликовано: 07.11.1981

Автор: Воробьев

МПК: H04L 7/06

Метки: сигналов, синхронизации, шумоподобных

...которых подключены к соответствующим входам коммутационной матрицы, а к управляющим входам регистров памяти подключены соответственно выходы многопозиционного триггера, к счетному входу которого и первым входам элементов И подключен выход делителя, ко входу которого и входу генератора ПСП подключен выход генератора тактовых импульсов, при этом выходы генератора ПСП подключены к вторым входам элементов И, выходы которых через дешифратор подключены к соответствующим входам регистров памяти. На чертеже представлена структурнаяэлектрическая схема предложенного устройства. Устройство синхронизации шумоподобдый из которых состоит из перемножителя 3, интегратора 4, преобразователя аналог- цифра 5, регистра 6 и первого сумматора 7, генератор 8...

Номер патента: 879807

Опубликовано: 07.11.1981

Автор: Голубев

МПК: H04L 17/02

Метки: оконечное, передающее, телеграфное

...состояния переводит все блоки и схемы устройства в исходное (нулевое) состояние и выдает сигнал о готовности к работе. В дальнейшемустройство работает как известное.Кроме того, при необходимости устройство может осуществлять передачу кодо- . грамм при обмене служебной информацией с вычислительным комплексом.1Если, например, в соответствии с технологическим алгоритмом необходимо осуществить запрос квитанции, то оператор с помощью коммутатора 19 вырабатывает со ляемых блоком управления 6 п - блоков памяти, где и - количество команд, соот ветствующее кодограммдм, функционирую-щим в принятой системе коммутации, При этом блок управления 6 включает первый датчик сообщения 9, происходит запись в накопитель 5 комбинации Возврат, каретки...

Номер патента: 879810

Опубликовано: 07.11.1981

Автор: Коган

МПК: H04L 25/40

Метки: изображения, передачи, приема, сигналов

...сдвигом. При этом осуществляется декорреляция цифрового сигнала. Декоррелированная последовательность кодовых групп поступает через преобразователь 4 в канал связи 19, откуда цифровой сигнал через преобразователь 7 поступает на вход коммутатора 8. Коммутатор 3 на передающей стороне 1 осуществляет циклическую перестановку разрядов в пределах кодовой группы, Это значит, что через каждый тактовый интервал разрядные последовательности на его п вы. ходах сдвигаются.Этот сигнал преобразуется в последовательный код в преобразователе 4. На приемной стороне 6 последовательный код преобразуется в параллельный в преобразователе 7. На п выходных шинахпреобразователя 7 при отсутствии синхронизма будут наблюдаться разрядные последовательности.При...

Номер патента: 879811

Опубликовано: 07.11.1981

Авторы: Беляев, Муравьев

МПК: H04L 27/10

Метки: непрерывной, передачи, приема, сигналов, фазой, частотно-манипулированных

...перемножителя 22 двух дополнительныхфильтров нижних частот 23 и 24, седьмого перемножителя 25 и дополнительеного управляемого генератора 26, ком. мутатор 27, два дополнительных коммутатора 28 и 29, второй делитель частоты 30, смеситель 31, полосовой фильтр 32, усилитель 33, антенну34, умнождтель частоты 35, а на приемной стороне - антенну 36, усилитель 37, смеситель 38, удвоитель частоты 39, первый и второй перемножители 40 и 41 соответственно, два дополнительных перемножителя 42 и 43, сумматор 44, фильтр нижних частот 45, управляемый генератор 46, два делителя частоты 47 и 48, два дополнительных делителя частоты 49 и 50. демодулятор 51, умножитель частоты 52:Система работает следующим образом.На передающей стороне генератор, тактовой...

Номер патента: 879812

Опубликовано: 07.11.1981

Авторы: Булгаков, Лазинцев, Могунов

МПК: H04L 27/14

Метки: детектор, сигналов, цифровой, частотно-манипулированных

...частоты источника .13 тактовых импульсов,й - целое число,На практике, как правило, можновыбирать промежуточнуючастоту, накоторой происходит демодуляция, такой,чтобы условие целочисленности отношения тактовой и средней частот соблюдалось. Величина тактовой частотывыбирается Факой, чтобы разность максимального и минимального периодоввходной частоты была не меньше периода тактовой частоты.Таким образом, в результате суммирования и расширения импульсов навыходе нуль-органа б сформироваласьпара импульсов (фиг. 2, н) г которойинформация об отклонении периода вход"ного колебания от величины периодасредней частоты входного ЧТ сигналаувеличена в щ 6 раз, Суммирование паримпульсов (фиг. 2, и, к, л) приводитк увеличению помехоустойчивости и...

Номер патента: 879813

Опубликовано: 07.11.1981

Автор: Рожков

МПК: H04L 27/22

Метки: приема, псевдослучайных«, сигналов, фазоманипулированных

...на другое состояние счетчиков цифровых корреляторов 7 и 10, что соответствует превышению сигналом второго порога (порог в данном случае также задается местом подключения первого и второго дешифрато, - ров 15 и 16 к выходам ячеек счетчиков). В любой данный момент к счетчикам цифровых корреляторов 7 и 1087981 ЭО подключены соответственно дешифраторы, 15, 16 или 17, 18 в зависимости от состояния триггера 32 переключения порогов, который управляется блоком 20 контроля качества информациц.При срабатывании любого дешифратора 15, 16 или 17, 18 сигнал его выхода постуйает через элемент ИЛИ 19 на вход первого счетчика 21 и на один вход триггера 33 поиска, в резуль о тате чего сигнал с выхода триггера ЗЗ поиска подается на третий вход блока 4...

Номер патента: 881973

Опубликовано: 15.11.1981

Авторы: Максимов, Сенин, Стомахин

МПК: H03D 13/00, H04L 27/14

Метки: демодулятор, цифровой, частотный

...функцию ло 1 ического перемножения импульсов входного и опорного сигналов. Элементы совпадения 3 соединены со счетчиками 4 со взаимным сбросом, осуществляющими усреднение результатов логического перемножения. Предположим, что импульсы сигнала находятся в том и другом случае всекторе 1 (рис.2 а, 2 б) и набег фазы происходит в направлении, указанном стрелкой. Из-за флюктуаций фазы возможен пропуск соседнего сектора и сигнал попадает в сектор 3 . Работа логики блока 7 предлагаемого устройства такова, что подобный сбой будет исправлен при вынесении рикше. ния. Это возможно, так как имеется неоднозначность аитуации справа и слева от секторадля случая пяти интервалов.В известном устройстве подобная ситуация является однозначной для обоих...

Номер патента: 882006

Опубликовано: 15.11.1981

Авторы: Заславский, Ройзин, Трест

МПК: H03M 13/51, H04L 12/26

Метки: выявления, ошибок, сигналов, телеграфных

...блока 4 триггер 6 устанавливается в состояние, разрешающее прохождение через блок совпадения 7 ипульсов опроса (формируемых во входномтелеграфномоблоке 4) в блок сравнения5, В блоке сравнения 5 производитсясравнение позиций кодовых элементовтекста, поступающего от датчика образцового текста и входного текста, Одновременно импульс с этого выхода входного телеграфного блока поступает наустановочные входы делителя частоты2 и датчика образцового. текста 3 ипроизводит тем самым синхронизациюобразцового текста со входным, устраняя их временное расхождение,При поступпении на вход входноготелеграфного блока 4 текста, не име- "ющего ошибок нв старте, импульсы свыхода входного телеграфного блока 4подтверждают. состояние триггера 6 ипроизводят...

Номер патента: 882007

Опубликовано: 15.11.1981

Авторы: Курицын, Сосновский

МПК: H04L 5/12

Метки: контурах, корректоров, настройки, фазовых

...точностью коррекй - число фазовых контуров; М - число частот корректиро- В приемной части устройства сигналаниявания, поступает на вход корректора 2 и па) - значение ГВЗ канала на раллельно в блок 8 определения часточастоте корректированиями уЗ ты сигнала настройки синхронизации, ъ (ш ) - эталонное значение ГВЗгде производится, определение значенийсистемы Канал коррекечастоты сигнала настройки. С выходатор на частоте ш у 1 . корректора 2 сигнал настройки постуНастройка корректора сводится к из-пает в приемник 4 сигнала настройки, менению коэффициентов передаточной ха- йа выходе которого формируется сигнал рактеристики.контуров а П (Ьуу:опэк) пропорциональный значению ГВЗ систес тем, чтобы , (ю) -ф щ 1 п. мы "Канал+корректор". В...

Номер патента: 882008

Опубликовано: 15.11.1981

Авторы: Кантор, Кумыш

МПК: H04L 7/00

Метки: приема, сигналов

...демодулятор 5, перемножи:тель 6, формирователь 7 стробирующихимпульсов и фильтр Ы сигналов дисперсии.Устройство работает следующим обра-зом.В формирователе 7 формируются импульсы стробирования, совпадающие во времени с интервалом гасящих импульсов телевизионного сигнала.Импульсы стробирования поступают наодин из входов перемножителя 6, на другой входкоторого поступает сумма телеЗаказ 9999/86 Тираж 701 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113038, Москва, Ж 38, Раушская наб., д. 4/8филиал ППП Патент, г. Уагород, уд. Проектная, 4 вкзпоююгр сигнала и сигнала дисперсии. Иа выходе перемножятеля 6 сигнал появляется только в том случае, когда на е о входы поступает сюхроимпульс.Из последовательности...

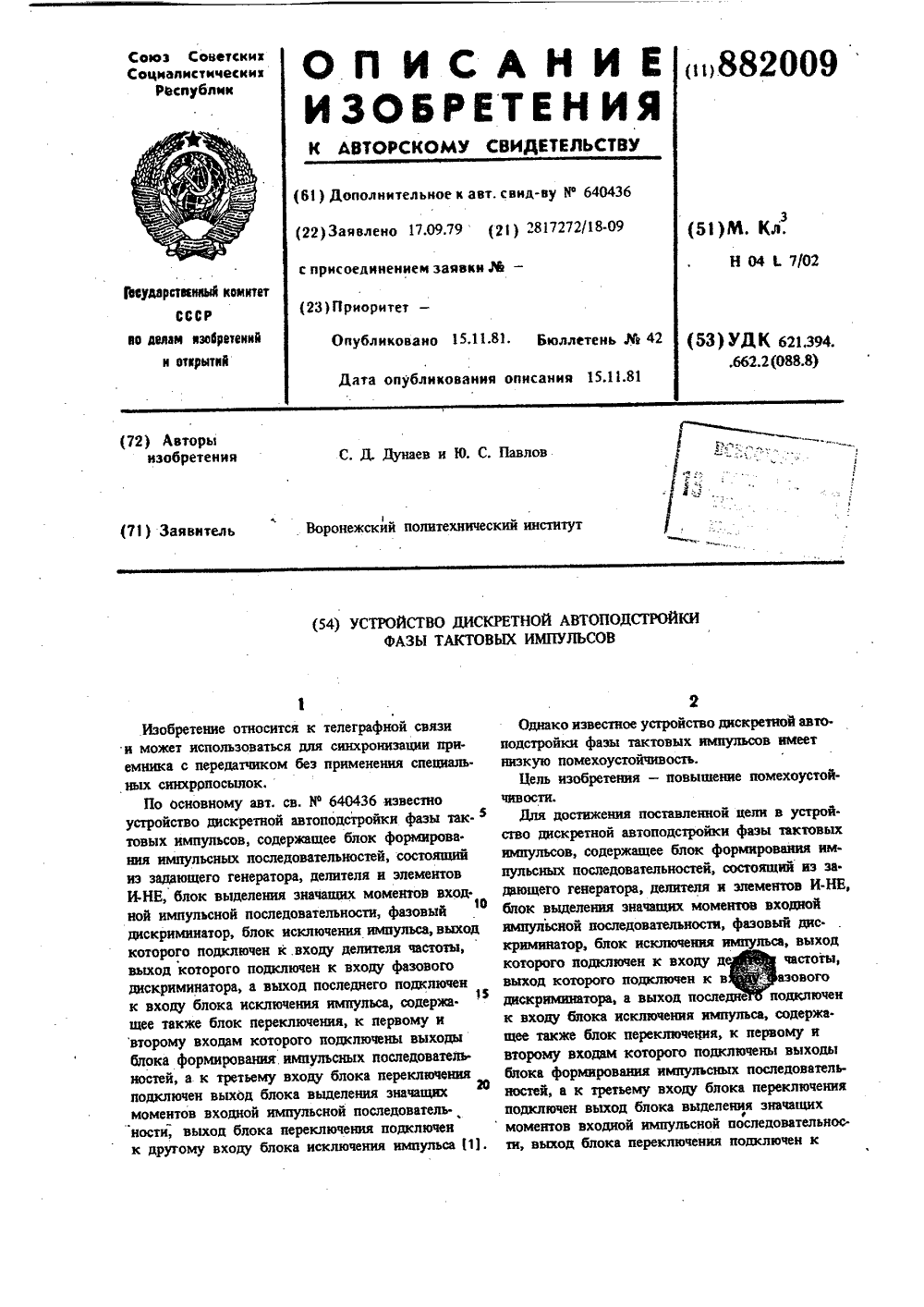

Номер патента: 882009

Опубликовано: 15.11.1981

Авторы: Дунаев, Павлов

МПК: H04L 7/02

Метки: автоподстройки, дискретной, импульсов, тактовых, фазы

...дискретной автоподстройки содер.жит блок 1 формирования импульсных последовательностей, состоящий из задающего генератора 2, делителя 3 и элементов И-НЕ 4 и 5,блок 6 выделения значащих моментов входнойимпульсной последовательности, фазовый дискриминатор 7, блок йсключения импульса 8,блок переключения 9, делитель частоты 10, элемент И 11, усредняющий блок 12, элемент ИЛИ13.Устройство дискретной автоподстройки фазытактовых импульсов работает следующим образом,30На первый и второй входы блока переключе.няя 9 с выходов элементов И-НЕ 4 и 5 блока 1поступают две импульсные последовательности,сдвяные друг относительно друга на половинупарис,.:;а следования. Прохождение одной из нихна вь,ход определяетсясостоянием блока пере 35кльзчени...

Номер патента: 882010

Опубликовано: 15.11.1981

Авторы: Вертлиб, Гордон, Соколова

МПК: H04L 7/02

Метки: подстройкой, фазокорректирующее, частоты

...для смещения фазы синхронного такта (вы.82010 10 25 Варианты Сигналы управленияпо фазе 30 Сигналы управленияпо частоте В вариантах 1 и 2 импульсы коррекции фазы и частоты не должны осуществлять воздействие на фазокорректирующее устройство, В вариантах 35 3 и 4 должно осуществляться двойное воздействие. 40 45 50 55 ход делителя 3 частоты). При объединении сиг. напои с элементов И 5 и И 6 на входе К-триг. гера 9 формируется результирующий суммарныйУправление фазокорректирующего устройства импульсами коррекции частоть 1 осуществляется так же, как и от фронтов информации, только в этом случае работает дополнительный формирователь 2 импульсов, на вход которого посту. лают импульсы коррекции частоты, а на выходе формируются импульсы...
