H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 1317677

Опубликовано: 15.06.1987

Авторы: Анкудинов, Булгаков, Кобленц, Коробков, Лазинцев, Леонидов, Туровский

МПК: H04L 17/02, H04L 17/16

Метки: дискретных, передачи, сообщений

...и на тактовые входы считывания(не показаны) Аормирователя 13 разре щенного сигнала поступают тактовыеимпульсы, следующие с частотой. Р.На тактовые входы (не показаны)остальных блоков приемной стороныустройства поступают тактовые импуль сы, следующие с частотой Р . Последовательности тактовых импульсов показаны на Аиг,2 а, б. Аналоговый сигналпоступает из канала связи на вход .аналого-цифрового преобразователя 8, 55в котором сигнал преобразуется в циАровую форму. Затем цифровой сигналпоступает на временной селектор 9, Ъь- м(3) Временные интервалы, соответствующие обработке информации в аналого-цифровом преобразователе 8, временном селекторе 9, а также записи информации в вычислитель 10 обратного дискретного преобразования Фурье,...

Номер патента: 1317678

Опубликовано: 15.06.1987

Авторы: Асоркин, Морозов, Полиевский

МПК: H04L 25/06, H04L 7/02

Метки: двухступенчатый, регенератор

...производить стробирование сигнала почти в центре принимаемыхпосылок. Вторичное стробирование проводится на втором блоке 15 регистрации с помощью тактовой частоты второй ступени регенератора, образуемойвторым Фазовым дискриминатором 16, делителями 17 и 18 добавления и вычитания и вторым делителем 12 частоты. Благодаря большой емкости счетчи 1317678ков делителей 17 и 18 на входы второго делителя 12 частоты импульсыподстройки поступают редко, вследствие чеРо фаза тактового сигнала свыхода второго делителя 12 частотыне следует за колебаниями фазы входного сигнала и используется для анализа величины качаний фазы первойступени с выхода первого делителя 11частоты. В блоке 19 имеется пьедестал для управления алгоритмом работы первого...

Номер патента: 1317679

Опубликовано: 15.06.1987

Авторы: Захарченко, Киреев

МПК: H04L 25/40, H04L 7/02

Метки: приемное, стартстопное

...5 и при отсутствии ЗМВ в запрещенных зонах, возникающих за счет дроблений сигнала, подстройка фазы не производится и принимаемая кодовая комбинация не стирается.Если смена полярности сигнала (переходы типа стартового) происходит во время запрещенной зоны, вырабатываемой триггером 13, то на выходе селектора 14 совпадений появляется импульс, выделяемый дифференцирующим блоком 10, который поступит на счетчик 8. Так как вероятность искажения (дробления) нескольких единичных элементов в одной стартстопной комбинации мала, то счетчик 8 за стартстопный цикл не насчитает достаточно импульсов для срабатывания порогового блока 7 и подстройки Фазы стартстопного распределителя 5 не происходит. В конце цикла стартстопный распределитель...

Номер патента: 1317680

Опубликовано: 15.06.1987

Авторы: Камнев, Лисин, Макаров, Сендик, Сироткин, Урм, Чистякова

МПК: H04L 25/40

Метки: данных, многоканальное, передачи

...формирователя 4 управляющихсигналов подключены также к входамключевых элементов 2 памяти для записи и задержки сигналов, которыеиспользуются для хранения речевойинформации до переключения соответствующего канала в речевой режим.Для синхронизации работы устройствав системе связи используется отдельный служебный канал (не показан). Алгоритм работы, определяющий функционирование описанного устройствапри организации и ликвидации речевыхканалов в режиме коммутации каналови организации в паузах речи общегоканала передачи данных в режиме пакетной коммутации, заключается в следующем,Используется 48-килобитный групповой тракт. Каждому речевому каналуставится в соответствие определенныйвременной интервал, Всего организуется 20 временных...

Номер патента: 1317681

Опубликовано: 15.06.1987

Автор: Филатов

МПК: H04L 27/14

Метки: демодулятор, манипуляцией, минимальной, сигнала, частотной

...с частотой в два раза более высокой с выходов первого делителя 9 частоты на два. Поэтому число отсчетов на выходах первого 4 и второго 5 перемножителей в два раза больше, На выходах первого 4 и второго 5 перемножителейвыделяются квадратурные составляющиес длительностью посылки 2 Т, где Т - длительность элементарной посыпки принимаемой информации. В первом 6 и втором 7 блоках регистрации происходит восстановление искаженных дроблениями посылок квадратурных составляющих.Блок регистрации определяет на интервале времени 2 Т соотношение между17681 2 числом "единичных" и "нулевых" отсчетов и в конце этого интервала времени выносит решение. После этого происходит сброс счетчиков блока регистрации в нулевое состояние импульсами полу- тактовой...

Номер патента: 1317682

Опубликовано: 15.06.1987

Автор: Кудинов

МПК: H04L 27/22

Метки: манипуляцией, однократной, относительной, приема, сигналов, фазовой

...на выходе уровень "1" и запирает свой вход сложения сигналом обратной связи сложения с выхода элемента И-НЕ 13. В случае разрешения блоком 3 сравнения вычитания счетчик-защелка, сохраняя вы ходное состояние "1", вычитает из 64, дает разрешающий уровень в обратной связи сложения, а при достижении нулевого состояния и поступлении очередного импульса меняет свое состоя ние на инверсное (255), закрывая вход вычитания сигналом обратной связи вычитания с выхода инвертора 14 и устанавливая на своем выходе "О".При этом для работы устройства без различно начальное состояние счетчика 12, Так, при включении он может стать в положение между 64 и О. В этом случае открыты оба входа счетчика, а так как на вход устройства 45 ничего не поступает, то...

Номер патента: 1317683

Опубликовано: 15.06.1987

Авторы: Варакин, Гончаренко, Максимович, Сухов, Фадеев

МПК: H04L 27/227

Метки: корреляционного, приема, псевдослучайных«, сигналов, фазоманипулированных

...саатветственно сумматоров 15, 16, 7, 18 19, 20, 21, 22 па модулю два, Сигналы с выходов ФНЧ 9 суммируются в сумматоре 7, на выходе которого уровень сигнала определяется степенью корреляции принимаемого сигнала с опережающей опорной ПСП, Сигналы с выходов ФНЧ 10 суммируются в сумматоре 8, на выходе которого уровень сигна-.ла определяется степенью корреляции принимаемого сигнала с запаздывающей опорной ПСП, Сигналы с выходов сумматоров 7 и 8 поступают на входы блока 2 вычйтания, на выходе которого формируется сигнал ошибки, Далее обычным способом осуществляется подстройка частоты управляемого тактового генератора 5, вследствие чего устраняется рассогласование па задержке. В ре жиме синхронизации с выхода (и)-га (триггера) регистра 6...

Номер патента: 1317684

Опубликовано: 15.06.1987

Авторы: Бакулин, Журавлев

МПК: H04L 27/26

Метки: дискретной, информации, передачи, приема

...(Фиг, 2 В), а навыходе первого сумматора 9 по модулюдва - псевдослучайная последовательность, задержанная ца время Т,(фиг, 2 Ь ),На Выходе мажоритарного элемента 4Формируется псевдослучайная послецовательность (Фиг. 22), Функция автокорреляции которой К(ь) имеет в то -ках Ти Т следующие значения:Е(Те) =-0,25, В.(Т )=0,25,При условии, что ТТ Т2 Т.,иначе если Т=2 Т то Н(Т,) =О,Если передаваемый символ соответствует "1", то Б этом случае Р.(Т)- 0,25, а К(Т ) = - 0,25.На Фиг. 2 3 приведен выходнойсигнал приемника 11, Причем этот сигнал может быть фазомаципулироваццымс частотой "несущей" и, в этом случаенеобходимо, чтобы частота "несущей"была кратна тактовой частоте псевдослучайной последовательности, НаФиг. 2 е и а приведены...

Номер патента: 1319298

Опубликовано: 23.06.1987

Авторы: Мочалов, Тоискин

МПК: H04L 7/00

Метки: данных, передачей, радиоканалу

...12. Одновременно сигнал с выхода дополнительного формирователя 12 через дополнительный элемент 13 задерж ки поступает на первые входы третьего 14и четвертого 15 элементов И. Время задерж.кн дополнительного элемента 13 задержки равно длительности импульса, сформиро 5 О 5 20 25 когда запрос передачи поступил в момент отсутствия сигнала с триггера 4, устройство не выдает абоненту сигнал разрешения передачи, а информирует остальных абонентов о начале цикла передачи. Для этого при поступлении тактового импульса от синхронизатора 10 на второй вход второго элемента И б на его выходе появляется сигнал, а значит, и на выходе формирователя 8 появляется сигнал, который через элемент ИЛИ 9 поступает на выход устройства. Этот сигнал является...

Номер патента: 1319299

Опубликовано: 23.06.1987

Автор: Солонин

МПК: H04L 7/02

Метки: асинхронной, импульсам, информации, привязки, тактовым

...к второму входу третьего элемента И 5, устанавливается логическая 1. При появлении на тактовом входе устройства второго импульса 10 формирователь 6 им 2пульсов формирует импульс 17 с длительностью, равной длительности импульса 7. В нулевое состояние первый и второй триггеры 1 и 3 устанавливаются по окончании импульса 7. Таким образом, импульс 11 появляется на выходе первого триггера 1 без задержки относительно импульса 7. Импульс 14 появляется на выходе второго триггера 2 с задержкой на время длительности импульса 1 О. Импульс 17 появляется на выходе устройства с задержкой относительно импульса 7 на время Т длительности периода повторения импульсов 10.Если второй импульс 8 пришел позже ожидаемого момента времени сс,...

Номер патента: 1319300

Опубликовано: 23.06.1987

Авторы: Воробьев, Горшков, Тимофеев, Шеломанов

МПК: H04L 7/02

Метки: м-последовательности, синхронизации

...которая поступает на блок 6 совпадения и через переключатель 3 в регистр 4 сдвига. Если символы, поступающие в регистр 4 сдвига, не искажены, то с выхода последнего через блок 5 сумматоров по модулю два поступают символы, совпадающие с передаваемыми в данный момент, Счетчик 7 числа совпадений подсчитывает число подряд идущих совпадений и, если оно достигает некоторого порога К сигнал с выхода счетчика 7 числа- совпадений по управляющему входу переключает переключатель 3, тем самым замыкая выход блока 5 сумматоров по модулю два, вход регистра 4 сдвига, а по первому управляющему входу клюц 8, через который на вход дополнительного сцетчика 9 начинают поступать тактовые импульсы, которые подсчитываются дополнительным...

Номер патента: 1319301

Опубликовано: 23.06.1987

Авторы: Глушков, Зарубинский, Побережский

МПК: H04L 7/02

Метки: поэлементной, синхронизации

...отсутствует и перезаписи новых чисел в первый и третий регистры 6 и 11 не происходит.Таким образом, в конце каждого периода работы счетчика 3 тактовых импульсов, т.е. перед появлением очередной комбинации, состояшей из одних нулей, в первом регистре 6 фиксируется номер тактового интервала, на который попало максимальное число из последних гп фронтов, а в третьем регистре 11 количество фронтов, попавших на данный интервал, Импульс, поступающий в конце каждого периода работы, равного длительности элементарной посылки, с выхода переноса счетчика тактовых импульсов 3, проходит через второй элемент И 22, если число фронтов, зафиксированное в третьем регистре 11, превышает уровень К и с выхода счетчика 26 поступает единичное...

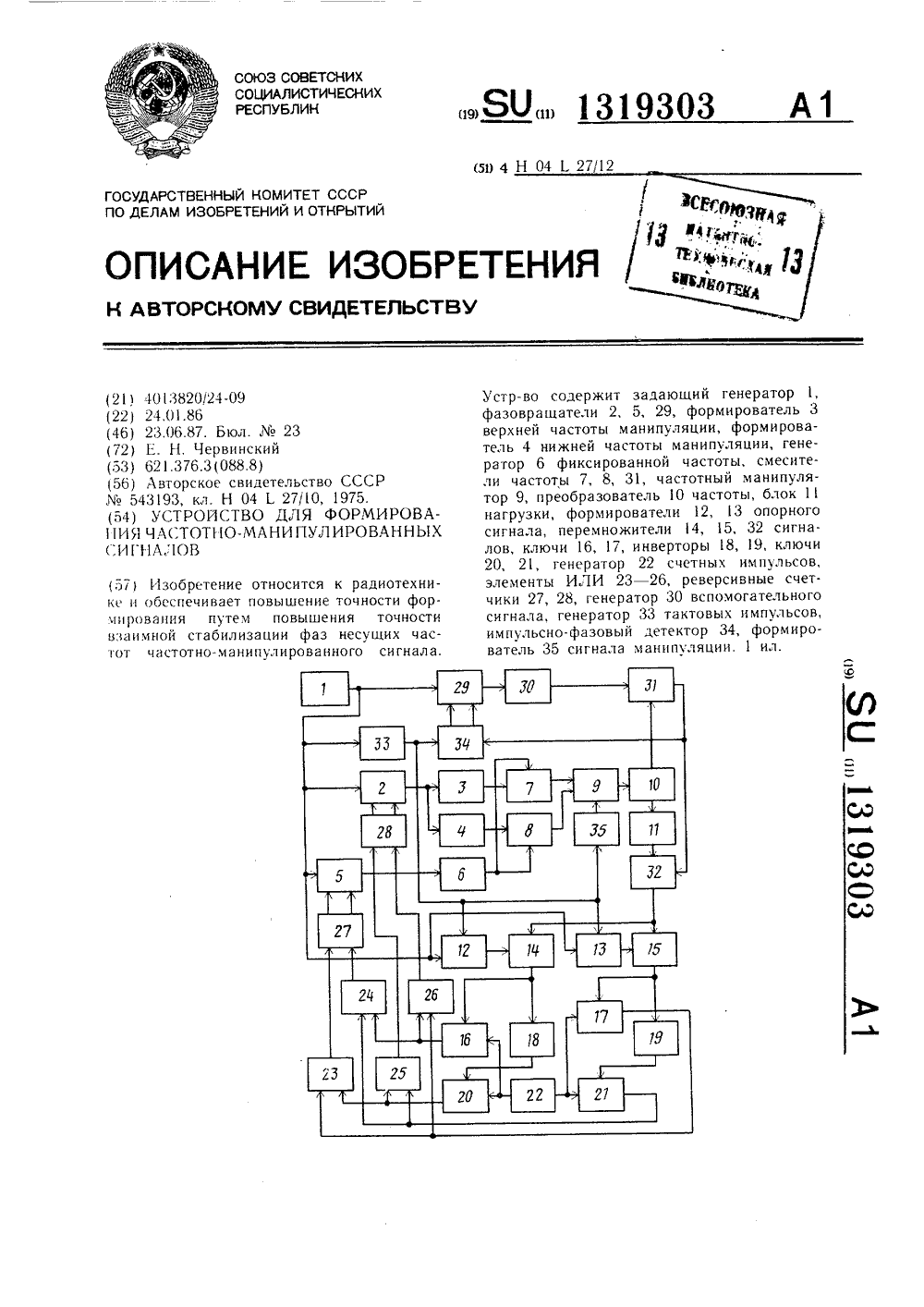

Номер патента: 1319303

Опубликовано: 23.06.1987

Автор: Червинский

МПК: H04L 27/12

Метки: сигналов, формирования, частотно-манипулированных

...последовательности управляют ключами 16, 17 и 20, 21, На (сигнальные) первые входы ключей поступают высокочастотные импульсы с выходов (двухтактного) генератора 22 счетных импульсов. Ключи выполняют роль преобразователей интервал - число импульсов. На элементах ИЛИ 23 - 26, нагруженных на (суммирующие и вычитающие) первые и вторые входы реверсивных счетчиков 27 и 28, производится сложение счетных импульсов с выходов ключей, при этом на входы реверсивного счетчика 28 поступают импульсы, соответствующие суммам С, + +С, и Н, + Н а на входы реверсивного счетчика 27 - суммам С, + Н, и С, + + Н, . Индексами С Н, и С Н, обозначены сигналы, относящиеся к первой и второй цепям. Сложение реализуется весьма просто при условии, что...

Номер патента: 1319304

Опубликовано: 23.06.1987

Авторы: Дикарев, Федоров

МПК: H04L 27/156

Метки: линейной, модуляцией, приема, сигналов, частотной, широкополосных

...входы которых с выходов гетеродинов 4 и 5 подаются соответственно напряжения.= совУ, =в, сово.В смесителях 2 и 3 внутриимпульснаячастота заполнения сдвигается по частотнойоси в область разностных частотКь К 2 коэффициенты передачи смесителеи 2 и 3.Сигналы /р, и /р 2 постУпают на входы удвоителей 12 и 13 частоты, па выходекоторых образук)тся сигналы=/ р 2 сов(2 ) р 2/+2 лу/2),О где 2 ф)=0,2 л,у которых манипуляция фазы уже отсутствует. Сигналы (/ и с/2 поступают навходы делителей 14 и 15 частоты на два, навыходе которых образуются ЛЧМ-сигналы5 (/,=/рисова( /+ А/=т/р 2 сов(о 2/+лу ).которые поступают соответственно на сжимающие фильтры 6 и 7.Одновременно ЛЧМ-сигналы на частотахвр и ор 2 г выходов делителеи 14 и 15 частотына два...

Номер патента: 1319305

Опубликовано: 23.06.1987

Авторы: Косякин, Курин, Поставной, Тупицын

МПК: H04L 27/26

Метки: многочастотных, передачи, сигналов

...блока формирования кодовых последовательностей при Р = 5, если формируется второй сигнал оптимальной системы, в зависимости от поступления тактовых импульсов (фиг. 7 б) генератора тактовой частоты; на фиг. 7 а - импульс первоначальной установки, имеющей место на выходе элемента ИЛИ 15 блока 1 управления; на фиг; 7 в - напряжение на выходе блока 26 настройки; на фиг. 7 г, д, е, ж, 3 - напряжения напервом, втором и . д, пятом вы ходе распределителя 28 импульсов блока 3. Поскольку выходы распределителя 28 импульсов жестко связаны с выходами ячеек регистра 27, причем сигнал с выхода первого канала опрашивает при наличии сигнала с 40 выхода блока 26 настройки первую ячейку регистра 27, сигнал с выхода второго канала - вторую ячейку и т....

Номер патента: 1320908

Опубликовано: 30.06.1987

Автор: Вохмянин

МПК: H04L 13/12

Метки: коммутатор, релейный

...ячейке диоды 16,17 и 18включены в прямом направлении по отношению к источнику 1, диоды 18 и 19 50соединены разноименными электродами,а диодь 16 и 20 соединены одноимеными электродами.Устройство работает следующим образом. 55При замыкании контактов 12, например, ячейки 10 конденсатор 21 заряжается до напряжения источника 1 по 08 2цепи: шина 6, обмотка 2, контакты 12, диод 16, конденсатор 21, диод 18, шина 5 (при замыкании контактов 12 транзистор 7 выключается). Одновременно включается реле с обмоткой 2 и контактами 3 подает питание на все отбойные обмотки 15 дистанционных переключателей 13, устанавливая контакты дистанционных переключателей в разомкнутое состояние (контакты дистанционных переключателей не показаны), При заряде...

Номер патента: 1320909

Опубликовано: 30.06.1987

Авторы: Затикян, Мелконян

МПК: H04L 25/20

Метки: входного, двоичного, преобразования, сигнал, сигнала, телеграфный

...открывается. Открытый транзистор 18 шунтирует первый резистор 20 второго ограничителя тока и на выходе устройства появляется сигнал отрицательной полярности.При перегрузке, возникающей из-за короткого замыкания в линии, подключаемой к выходу устройства, или при появлении в ней встречного напряжения происходит следующее. Если при этом на входе устройства действует сигнал логической единицы, то на базу второго транзистора 19 первого ограничителя 5 тока поступает запирающий потенциал, что вызывает запирание также и первого транзистора 18, в результате чего через второй транзистор 19 течет небольшой ток, величина которого зависит от величины первого резистора 20, определяющего также и величину тока, отбираемого от плюсовой шины источника...

Номер патента: 1322489

Опубликовано: 07.07.1987

Автор: Шарпан

МПК: H04L 7/08

Метки: пространственно, пунктах, разнесенных, сигналов, фазирования

...где Ь, Ь, Ь и Ь 1 а - электрические длины первых и вторых линий связи 9, 8 и О соответственно, то второй и первый фазовые детекторы 5 и 4 зарегистрируют соответственно разности фаз= Ь+ Ь + Ьз - 2 ип = Ь + 2 Ь 8 - 2 Н п,; (1) 9= Ь +Ъ + Ь - 2 ип 2 Ь + Ь - 2 йп, (2) и и и - целые числа 0,1,2,),Учитывая, что пассивные участки каналов связи представляют собой кабельные или волноводные линии связи, равенство их электрических длин, предварительно установленное при их наладке, остается неизменным в течение длительного времени, т.е. равенст. ва Ь, = Ьои Ь =- Ь обеспечиваются. Входные сигналы первого и второго Фазовых детекторов 4 и 5 подаются на входы Формирователя 14, кото" рый работает в режиме вычитания сигналови (2), В результате выходной...

Номер патента: 1322491

Опубликовано: 07.07.1987

Автор: Капинос

МПК: H04L 17/16

Метки: приемник, стартстопный

...регистров сдвига)записана "1". Благодаря этому навторой вход элемента И 5 единичного 30выхода младшего разряда регистраЗ,п сдвига подается высокий потенциал, а на управляющий вход генератора4 импульсов с нулевого выхода младшего разряда регистра З.п сдвига соответственно низкий потенциал,С приходом стартовой посылки навыходе блока 1 устанавливается низкийпотенциал, Это вызывает низкий потенциал на выходе элемента И 5, соединен",0ного с фазирующими входами регистровсдвига, В результате обеспечиваетсязапись в каждый регистр сдвига кодовой комбинации "1000", т,е. встарший разряд записывается "единица", а в остальные " "нули", Приэтом на нулевых выходах младших разрядов регистров З.п сдвига устанавливается низкий потенциал,...

Номер патента: 1322492

Опубликовано: 07.07.1987

Авторы: Кузнецов, Лисунов, Малахов

МПК: H04L 25/22

Метки: двухполярные, однополярных, преобразования, сигналов, телеграфных

...на выходе второго элемента И-НЕ 14 присутствует низкийпотенциаЛ, соответствующий логическому "О", который через резистор 7 прикладывается к базе второго и-р-итранзистора 2 и запирает его, тем фсамым источник 12.питания отключается от цепи нагрузки,22492 3 5О 15 Формула Устройство для преобразования телеграфных однополярных сигналов в 5 двухполярные, содержащее диод, катод ЗО 35 40 45 50 55 При поступлении сигнала (токовой посылки) от телеграфного аппарата (не указан) на вход устройства, светодиод оптрона 10 возбуждается приемник открывается, При этом плюс от источника 11 питания через резистор 3, приемник оптрона 10, резистор 4 поступает на вход первого элемента И-НЕ 13, Величина напряжения соответствует логической "1",...

Номер патента: 1322493

Опубликовано: 07.07.1987

Авторы: Беляев, Гореликов, Яковлев

МПК: H04L 27/10

Метки: сигнала, формирования, частотно-манипулированного

...опроса,делитель 9 частоты, Фазовый детектор 2010, Фильтр 11 нижних частот,Устройство работает следующим образом.Синхронизатор 2 осуществляет пере"дачу входного бинарного однополярного, сигнала на перемножитель 3, приэтом смена двоичного символа на выходе синхронизатора 2 возможна тольков моменты поступления импульсов отзадающего генератора 8 импульсов, 30Интегратор 4 преобразует постоянное напряжение, присутствующее на выходе перемножителя 3 в линейно-изменяющиеся, если на входе устройстваприсутствует сигнал логической "1",При этом фаза сигнала на выходе фазового модулятора 5 также изменяется по линейному закону, т,ечастота выходного сигнала отличается от частоты генератора 1, Крутизна изменения напряжения на выходе интегратора 4,...

Номер патента: 1322494

Опубликовано: 07.07.1987

Авторы: Максимов, Широков, Юргенсон

МПК: H04L 27/14

Метки: демодулятор, цифровой, частотный

...случайного процесса в зону Ч импульс заканчивается на каком-то определенном шаге. Установка в исходное состояние первого счетчика 1 осуществляется через элемент ИЛИ 20. В Ч накопление не происходит, При попадании реализации случайного процесса в зону происходит накопление весовых коэффи" циентов, причем чем ближе импульс к зоне уверенного приема (Ч ),тем больший вес приписывается для данной реализации. На каждом шаге вес увеличи вается на единицу. При достижении зоны Ч подключается первый генераьтор 33 заданного числа импульсов, который за один такт работы демодуля.3 13224 тора записывает в первый накапливающий сумматор 3 и дополнительных импульсов. Если длительность импульсов оказывается больше, т.е, реализация сигнала попадает в зону...

Номер патента: 1322495

Опубликовано: 07.07.1987

Авторы: Волков, Макаров

МПК: H04L 27/20

Метки: однополосного, сигнала, фазоманипулированного, формирования

...изменится на й = и й Ч (фиг.3 в,/ диаграмма построена дпя случая д =П /г), Несущее колебание от генератора 1 несущего колебания поступает 495 2на первый вход модулятора 2, а ин- . формационные импульсы с входа устройства поступают на второй вход модулятора 2, который осуществляет их перемножение, На вход полосового Фильтра 3 поступает сигнал ип(С)= Е аВ соэ(ы.,С + с, + К 4 ц ), (2)М(Фиг,Зг), который после отфильтровывания внеполосных продуктов модуля" ции поступает на выход устройства.Генератор 1 несущего колебания функционирует следующим образом.Первоначально в фазовый накопитель 6 и регистры 4 и 5 записывается нуль, По приходу первого импульса от опорного генератора 7 фазовый на копитель 6 производит суммирование имеющегося...

Номер патента: 1322496

Опубликовано: 07.07.1987

Авторы: Кудинов, Яценко

МПК: H04L 27/20

Метки: манипуляцией, однократной, относительной, сигнала, фазовой, формирования

...только в моменты, соответствующие положительным фронтам тактовых импульсов 1 Особенностью работы устройства является такая22496 10 15 20 25 30 35 40 45 50 привязка, чтобы начало посылки привязанного цифрового сигнала не совпадало с положительными Фронтами исходного сигнала несущей, сформированного на выходе делителя 8 после деленния в 2 раз частоты следования импульсов, поступающих с выхода генератора 7 тактовой частоты, что обеспечивается срабатыванием делителя 8 по отрицательным Фронтам тактовых импульсов, Такая привязка исключает ошибки при стробировании цифрового сигнала. Коэффициент К выбирается таким, чтобы частота исходного сигнала несущей была равна скорости передачи посылок цифрового сигнала. В соответствии с оговоренным ранее...

Номер патента: 1322498

Опубликовано: 07.07.1987

Авторы: Дикарев, Шилков

МПК: H04L 27/22

Метки: демодуляции, сигналов, фазоманипулированных

...2 сопр+2 Ц (С)3 =Цсоз 2 мпр е где 2 Чр,(с) = О, 2 П,в котором манипуляция фазы уже отсутствует. Это напряжение выделяется узкополосным фильтром 6 и поступает на первый вход первого фазового детектора 9, Опорное напряжение генератора 7цо (С) = ц, созе С,где цо - амплитуда опорного напряжения;Ыо:- Ып - частота опорного напряженияпоступает на вход второго удвоителя 8 частоты, на выходе которого образуется напряжениец="осоя 2 ьоС=цосоя 2 жр С.Это напряжение подается на второй вход первого фазового детектора 9, где оно сравнивается по фазе с напряжением ц(С), Поступающим с выхода узкополосного фильтра 6, Если указанные напряжения отличаются друг от, 3 13224друга по фазе то на выходе первогофазового детектора 9 выделяется управляющее...

Номер патента: 1322499

Опубликовано: 07.07.1987

Авторы: Окунев, Фомин

МПК: H04L 27/227

Метки: дискретных, приема, сообщений

...получать два демодуляторасигналов с ФРМ, рассчитанные на работу при выполнении соотношений(7) 30 для первого и Л=(1 с+0)5)и) 1 с=0,1 1, с 2, , (8) для второго демодуляторов соответственно, причем их помехоустойчивостьбудет близка к помехоустойчивостиавтокорреляционного демодулятора сигналов с ФРМ.Легко убедиться, что совокупностьперемножителя 7, блока 9 задержки идискриминатора 13 полярности, а также40перемножителя 8, блока 10 задержки идискриминатора 14 полярности выполняют операции, эквивалентные принятиюрешения о знаках косинусов первыхразностей фаз по правилу (5) и последующего перекодирования их последовательностей в последовательности знаков косинусов вторых разностей фазпо правилу (6). Таким образом, дискретные...

Номер патента: 1322500

Опубликовано: 07.07.1987

Авторы: Баранцев, Гудым, Майструк, Фуников

МПК: H04L 27/22

Метки: многоканальный, приемник

...производимого внакапливающих сумматорах 6 и 7 каждого канала 3, на выходах первого накапливающего сумматора б и второгонакапливающего сумматора 7 формируются коды проекций векторов канальныхсигналов на опорные колебания каждого канала, Цифровые проекции вектора ченные на выходах накапливающих сумматоров б и 7 каждого канала, поступают на входы блоков анализа 9, которые производят нахождение старшихзначащих разрядов кодов проекций ивырабатывают управляющий код, поступающий на вторые входы блоков 1 О и11 нормализации каждого канала. 0 Управляющий код, выработанный в блоке 9 анализа, содержит информацию об амплитуде проекций в каждом канале и позволяет ввести коррекцию при нормализации проекций. Первый и второй блоки 10 и 11...

Номер патента: 1324119

Опубликовано: 15.07.1987

Авторы: Седова, Твердов, Юхневич

МПК: H04L 13/02

Метки: аппарата, остановки, пуска, телеграфного, электродвигателя

...Под воздействием этого сигнала коммутирующий блок 8 подключает силовые шины к цепям питания электродвигателя 13 (фиг.З,ж, з, и), производя таким образом автоматический пуск ( включение) электродвигателя 13 телеграфного аппарата. Одновременно с этим сигнал с выхода элемента И 9 поступает на второй вход блока 12 контроля работы электродвигателя, разрешая его работу. Получив указанный разрешающий сигнал, блок 12 контроля работы электродвигателя производит выдержку времени, необходимую для разгона электродвигателя 13, после чего начинает анализ последовательности сигналов, поступающих на его первый вход с выхода датчика 11 вращения двигателя (фиг.Зк), который следит за вращением вала электродвигателя 13, Пока скорость вращения вала...

Номер патента: 1324120

Опубликовано: 15.07.1987

Авторы: Канделинский, Омаров, Петрович

МПК: H04L 27/18

Метки: связи, сигналами, фазоманипулированными, широкополосная

...колебания. Это напряжение через управляющий элемент 13 управляет частотой настройки полосового фильтра 1 б, изменяя сред- О нюю частоту фильтра в соответствии с изменением частоты несущего колебания. При этом полоса пропускания полосового фильтра 16 меньше полосы сигнала.Второй согласованныйфильтр 21 5 согласован с частотно-модулированным (ЧМ) элементом сигнала длительностьюс соответствующим законом изменения частоты, С выхода второго согласованного фильтра 21 сигнал поступает 20 на формирователь 23 управляющего сигнала, где используется для поиска принимаемого ЧИ-сигнала по частоте и слежения за ним по частоте и задержке, а также для формирования тактовых 25 импульсов (фиг,Зд) с периодом 7 для сброса интегратора 20 в моменты...

Номер патента: 1324121

Опубликовано: 15.07.1987

Авторы: Былинский, Китаев, Пантелеев, Уразина

МПК: H04L 27/22

Метки: демодулятор, логический, фазоразностный

...соответственно два импульса на протяженииодного бита информации входного сигнала: один с задержкой 7,=0,25 Та второй с задержкой 7,=0,75 Т отмомента начала счета или относительноначала каждого тактового интервалабитов входного фазоразиостного сигнала.Таким образом, формируются две серии коротких отрицательных импульсов (фиг. 2 е,ж , которые приходятся на середины каждого полупериода тактовой частоты манипуляции напротяжении каждого бита входной информации и затем используются как моменты отсчета при анализе входнойинформации. Анализ заключается в том, что демодулятор фиксирует, меняется или нет полярность импульсного сигнала, сформированного формирователем 1 входного сигнала на протяжении одного тактового интервала3 1324 Т ....
