Трансмиттер кода морзе

Загрузка...

Номер патента: 815951

Опубликовано: 23.03.1981

Авторы: Курозин, Маклаков, Чебулаев

МПК: H04L 15/04

Метки: кода, морзе, трансмиттер

...на дорожках Аь Аю, А 4, А (тире на втором, третьем, четвертом .и. пятом местах в комбинации Морзе) и Ва, Вз (пять элементов в комбинации), Блок 17 коммутации установлен в положение, при котором дешифратор 18 отключен от выходов блока 2 считывания, а входы формирователя 14 подключены к блоку 2 считывания. 1 о 5 го С приходом импульса с выхода ячейки 5 - 2 формирователя 5 на входы блока 2 считывания и дешифратора 3, и на информационный вход первой ячейки распределителя 4 на выходах блока 2 считывания, соответствующих дорожкам Ат, А, А, А 5 и Ва, Вз появляются сигналы. Сигналы, соответствующие дорожкам Аг - А 5, поступают на входы ячеек 14 - 2 - 14 - 5 формирователя 14, а дорожкам В, В 5 на входы дешифратора 3, на выходах которого,...

Приемник телеграфного аппаратас автоконтролем

Загрузка...

Номер патента: 815952

Опубликовано: 23.03.1981

Автор: Башманов

МПК: H04L 17/16

Метки: автоконтролем, аппаратас, приемник, телеграфного

...интегрирующего блока 2, с помощью которого из входящих импульсов исключаются дробления. С по ступлением с выхода интегрирующего блока 2 стартстопного перехода стартстопный (управляющий) триггер 4 устанавливается в положение, при котором его выходной сиг нал разрешает импульсам задающего генератора 6 поступать на вход делителя 7, вход 50 ные сигналы которого управляют работой приемно-наборного блока 3.При поступлении первого и последующих элементов кодовой комбинации на вход приемно-наборного блока 3 сигнал 1, предварительно Записанный во входной разряд приемно-наборного блока 3, продвигается от входа к выходу приемно-наборного блока 3. Ввиду чего при приеме стопового 4элемента кодовой комбинации на выходе приемно-наборного блока 3...

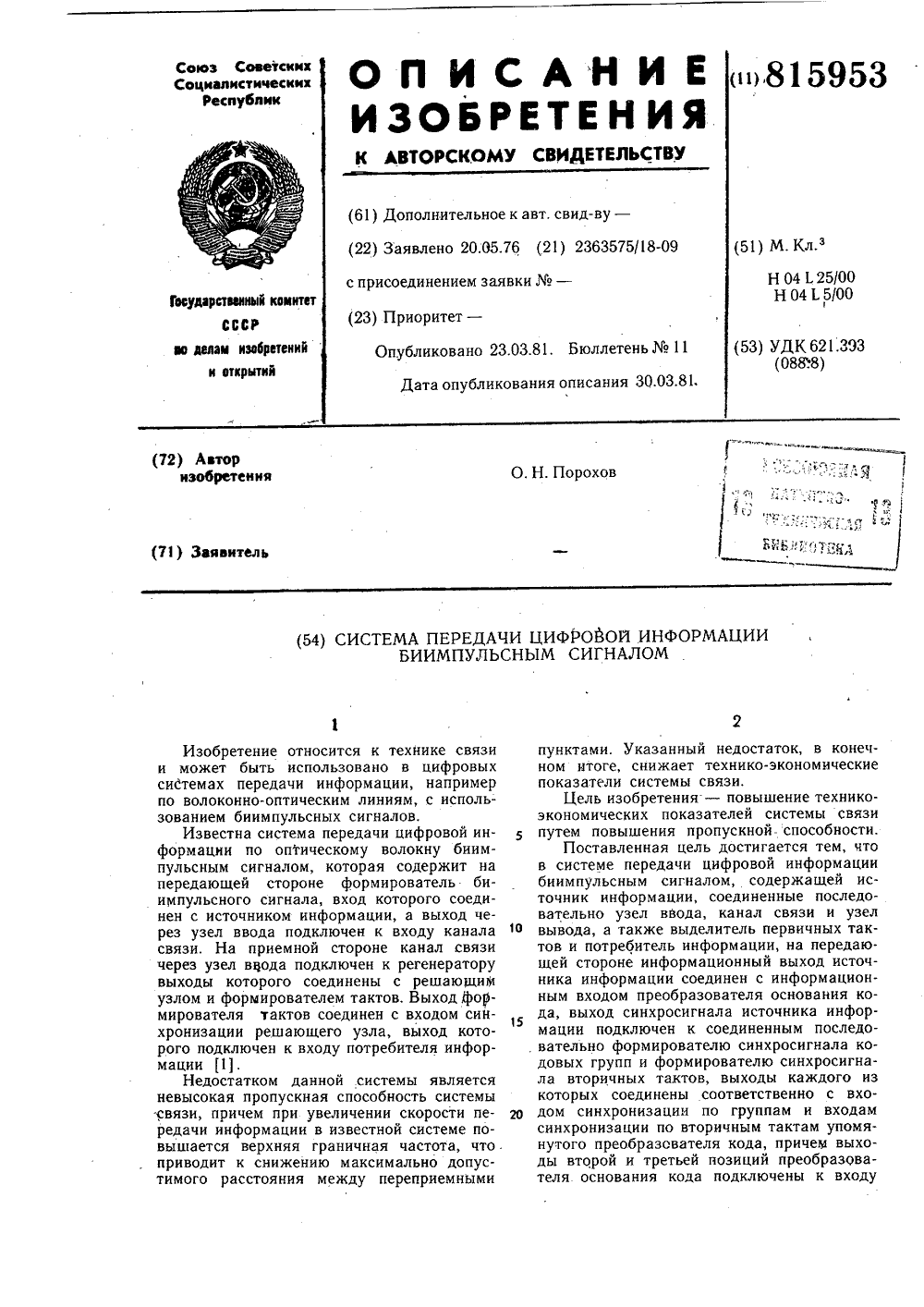

Система передачи цифровой информациибиимпульсным сигналом

Загрузка...

Номер патента: 815953

Опубликовано: 23.03.1981

Автор: Порохов

МПК: H04L 25/00

Метки: информациибиимпульсным, передачи, сигналом, цифровой

...(фиг, 2 а), который делит поступающую на его вход последовательность двоичных символов на группы по. три символа и кодирует каждую такую группу двумя символами троичного сигнала, При этом второй и третьей позициям выходного сигнала преобразователя 2 основания кода соответствует наличие импульса на одном из его выходов, первая же позиция выходного сигнала характеризуется отсутствием импульса на обоих выходах преобразователя 2. Необходимые для работы преобразователя 2 основания кода тактовые импульсы формируются из синхросигнала, поступающего из источника информации (фиг. 2 б), формирователем 3 синхросигнала кодовых групп (фиг. 2 в) и формирователем 4 синхросигнала вторичных тактов (фиг, 2 г). Выходные сигналы преобразователя 2основания...

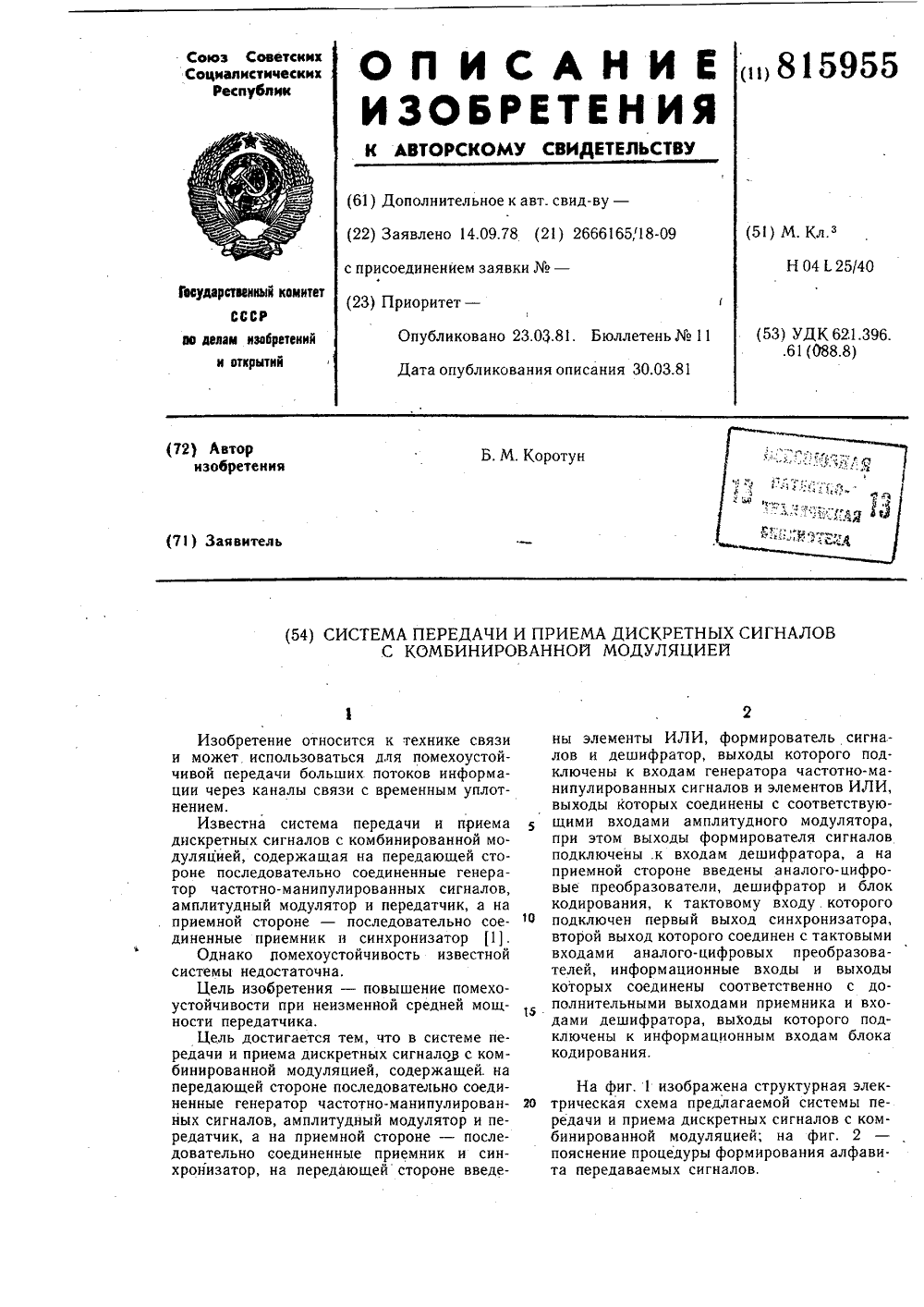

Система передачи и приема дискретныхсигналов c комбинированной модуляцией

Загрузка...

Номер патента: 815955

Опубликовано: 23.03.1981

Автор: Коротун

МПК: H04L 25/40

Метки: дискретныхсигналов, комбинированной, модуляцией, передачи, приема

...в этом виде на входы дешифратора 8. В соответствии с очередной входной кодовой комбинацией возбуждается одна из и выходных шин дешифратора 8 и соответственно один из управляющих входов генератора 1. Генератор 1 генерирует радиоимпульС с частотой заполнения, определяемой номером возбужденного управляющего входа. Радиои м пульс поступает на амплитудный модулятор 2, име-. ющий два управляющий входа, возбуждаемых от выходных шин дешифратора 8, объединенных посредством элементов ИЛИ 6 в две группы. В зависимости от присутствия управляющего сигнала на первом или втором управляющем входе амплитуда радио- импульса манипулируется на два уровня.С выхода амплитудного модулятора 2 сигнал, промодулированный одной и той же информацией по частоте и по...

Регенератор стартстопных телеграфныхсигналов

Загрузка...

Номер патента: 815956

Опубликовано: 23.03.1981

Авторы: Вольфбейн, Громов, Короп, Спектор

МПК: H04L 25/64

Метки: регенератор, стартстопных, телеграфныхсигналов

...счетчика 5 и вызывают смену его состояний. Кроме того, стробы регенерации поступают на тактовый вход блока 3 коррекции, в котором происходит последовательное формирование стартовой и информационных посылок телеграфного знака длительностью чо, а также формирование начала стоповой посылки. После поступления на счетный вход счетчика 5 строба, формирующего начало стоповой посылки, на управляющий вход делителя 2 частоты поступает сигнал, разрешающий увеличение коэффициента деления (1.) делителя частоты до величины 1. К, что обеспечивает необходимое удлинение стоповой посылки (величина выбирается таким образом, чтобы длительность стартстопного цикла на выходе регенератора не превышала минимально допустимую длительность стартстопного цикла...

Частотный манипулятор

Загрузка...

Номер патента: 815957

Опубликовано: 23.03.1981

Авторы: Блинов, Иванцовский, Ткаченко

МПК: H04L 27/10

Метки: манипулятор, частотный

...соответствии с передаваемой информацией (фиг. 2 а) блок 1 преобразует каждый элемент информации в п субэлементов (фиг. 2 б, в,г, д). В качестве примера каждый элемент информации преобразуется в четыре субэлемента, которые сдвигаются по времени в блоке 6 на величину, определяемую требованиями на скругление фронтов (фиг. 2 е,ж, з, и).Порядок следования частот 1 в много- позиционном частотно-манипулированном 20 сигнале на выходе синтезатора 2 определяется входной информацией, а коммутация (манипуляция) частот осуществляется сигналами с выхода коммутирующей матрицы синтезатора 2 (возможный порядок следования частот на выходе синтезатора 2 показан на фиг. 2 к).Импульсы субэлементов с выхода блока 1 поступают также на ждущий генератор 5,...

Устройство для формирования сигналовдвукратной фазовой телеграфии

Загрузка...

Номер патента: 815958

Опубликовано: 23.03.1981

Авторы: Аношкин, Поляков, Резвецов, Родионов

МПК: H04L 27/12

Метки: сигналовдвукратной, телеграфии, фазовой, формирования

...дифференцирующего блока 7 в моменты прохождения колебания 18 разностной частоты 1 через О появляются импульсы, причем положительные импульсы появляются в те моменты времени, когда фаза этого колебания равна 0, а отрицательные - когда фаза равна 180. С выходоц дифференциального блока 7 положительные импульсы подаются на первый синхронизатор 8, а отрицательные - на второй синхронизатор 9, На выходах синхронизаторов 8 и 9 образуются две сдвинутые по времени на половину длительности символа - последовательности двоичных видеосигйалов "19 и ЯО с одинаковой длительностью символов Т. Указанные последовательности видеосигналов с выходов синхронизаторов 8 и 9 поступают на выделители 10 и 11 фронтов, на выходах которых получаются...

Цифровой частотный демодулятор

Загрузка...

Номер патента: 815959

Опубликовано: 23.03.1981

Автор: Панферов

МПК: H04L 27/14

Метки: демодулятор, цифровой, частотный

...процесс: частота генератора 5 изменяется от воздействия напряжения с выхода фильтра 9 нижних частот до тех пор пока не выполнится равенство где число импульсов генератора 5;1-частота генератора 5;1 с -частота входного частотно-модулированного сигнала.В статическом режиме каждым М импульсам генератора 5, соответствует один импульс входного частотно-модулированного сигнала.Пронумеруем эти И импульсов генератора 5 тогда эти номера присваиваются соответствующим кодовым комбинациям делителя 6, дешифратора 7, соответствующим дискретным значениям напряжения на выходе сумматора 8.Предположим, что зависимость 1 от 1.1линейна, где 1.1 - управляющее напряжение, подаваемое на генератор 5 с сумматора 8 через фильтр 9 нижних частот, тогда где Кэ -...

Цифровой демодулятор частотноманипулированных сигналов

Загрузка...

Номер патента: 815960

Опубликовано: 23.03.1981

Авторы: Ларичев, Океанов, Родькин, Романов

МПК: H04L 27/14

Метки: демодулятор, сигналов, цифровой, частотноманипулированных

...2 осуществляет поочередную подачу импульсов сброса на установочные вхо-ды двух идентичных счетчиковых делителей 4 и 5 частоты, Последние осуществляют деление частоты сигнала генератора 3 опорной частоты. При отсутствии импульсов сброса делители 4 и 5 частоты синхронно делят частоту сигнала815960 3генератора 3 опорной частоты, и на выходах разрядов делителей 4 и 5 частоты происходит синхронная смена разрядов чисел. Блок 6 сравнения, например арифметическое устройство, осуществляющее вычисление разницы между числами, выдает нулевой результат сравнения в программируемый дешифратор 7.При лоступлении импульсов сброса с комму. татора 2 между числами на выходе счетчиковых делителей 4 и 5 частоты за счет воздействия импульсов сброса...

Многоканальный модулятор фазоманипули-рованных сигналов

Загрузка...

Номер патента: 815961

Опубликовано: 23.03.1981

Авторы: Бухарин, Маркин, Чуров

МПК: H04L 27/20

Метки: многоканальный, модулятор, сигналов, фазоманипули-рованных

...фазного сиг ЬГ пропоблока 5. Ре серию прям Однако известное устройство шие переходные помехи, возник ду каналами из-за нарушения ности сигналов вследствие огр полосы пропускания линии свя Цель изобретения - умень ходных помех. Цель достигается тем, что многоканальный модулятор, в каналов введены регистры уп блоки фазовой задержки, выхо подключены к входам соответст ков электронных ключей, управл ды которых соединены с выхода ствуюших регистров управлениосвязи и ппарату- сигналаятор фаржащий лок, вым каназ блока лектроныи сигнал поступает с генералок 5, при этом на выходах блоются сигналы, начальные фазы ичаются от начальной фазы синнала на некоторый сдвиг фаз рциональный номеру выхода п гистр 7 формирует на выходах оугольных импульсов...

Устройство для приема псевдослучайныхфазоманипулированных сигналов

Загрузка...

Номер патента: 815962

Опубликовано: 23.03.1981

Авторы: Бурцев, Гурчик, Моисеенко, Чердынцев

МПК: H04L 27/22

Метки: приема, псевдослучайныхфазоманипулированных, сигналов

...от времени задержки осциллирует при изменении задержки, причем частота осцилляций зависит от соотношения (пч/Ь,= и. При п = 8 и величине задержкиТ =Ъг/2 (гдефЦ длительность элемента псевдослучайной последовательности) энергия тактовой частоты на выходе второго перемножителя 11 соответствует глобальному максимуму. При и =энергия тактовой частоты при той же задержке на выходе перемножителя равна нулю. При нестабильности соотношения и наблюдается плавание содержимого под огибающей, что, естественно, приводит к сильной амплитудной модуляции выделенной тактовой частоты. Причиной этой нестабильности являтеся нестабильность высокочастотных гетеродинов приемника, нестабильность частоты передатчика, доплеровское смещение и т. д. Амплитудная...

Цифровая система связи с исправле-нием ошибок

Загрузка...

Номер патента: 818024

Опубликовано: 30.03.1981

Авторы: Демкин, Сафаров, Ухтин

МПК: H03M 13/51, H04L 7/00

Метки: исправле-нием, ошибок, связи, цифровая

...4 преобразуется в цифровую форму. Выходы преобразователя 4 подключены параллельно ко входам блока 9 и к первым входам блока 8, на вторые входы которого генератором 7 поданы посылки эталонного сигнала. Результат поразрядного суммирования с выходов блока 8 вводится в п-разрядный регистр 10. Далее сигналы с блока 9 и и-разрядного регистра 10 поступают в формирователь 5, где .формируется 3 п-разрядное слово, которое подается на вход передатчика 6 для управления его колебаниями. Синхронизатор 2 управляет работой всего бортового устройства,Сигнал с выхода приемника 12 подается в декодирующий блок 13 и селектор 14. Поток двоичных посылок с выхода декодирующего блока 13 поступает одновременно на сумматор 15 и элемент 16 задержки, с выхода...

Система передачи дискретной информа-ции

Загрузка...

Номер патента: 818025

Опубликовано: 30.03.1981

Автор: Порохов

МПК: H04L 5/00

Метки: дискретной, информа-ции, передачи

...19 импульсов и импульсы на границах вторичных рабочих посылок подаются на третьи свободные входы всех выходных элементов 3 - 15 И.Импульсы с выходов всех выходных элементов И поступают на три разлельных входа формирователя 2. На выходе формирователя 2 создается сигнал, содержащий в относительном виде полную информацию об исходном двоичном сигнале при двукратном снижении частоты повторения вторичных рабочих посылок по сравнению с частотой рабочих посылок источника 1. Принятый сигнал поступает в линейный усилитель 4, затем обрабатывается в блоке 5 и после выпрямителя 6 поступает в решающий блок 7. Для принятия решений по различным уровням обработанного сигнала в блоке 8 формирования создаются три различные постоянные напряжения, а в...

Система передачи дискретной инфор-мации

Загрузка...

Номер патента: 818026

Опубликовано: 30.03.1981

Автор: Порохов

МПК: H04L 5/00

Метки: дискретной, инфор-мации, передачи

...в формирователе 22 и формирователе 21 кодера 3 формируются две периодические последовательности импульсов, следующих с частотой кодовых групп и с частотой линейных посылок, На 20 выходе преобразователя 20 формируютсядве импульсные последовательности, используемые в формирователе 4 для создания трехпозиционного фазоразностного сигнала.Сформированный таким образом на передающей стороне трехпозиционный фазоразностный сигнал поступает через линейный усилитель 5 приемной стороны в детектор 15. Выделенные детектором 15 духуровневые сигналы, несущие в совокупности информацию о трехуровневом входном сигзц нале, поступают после обработки в блоках6 и 7 и выпримителях 8 и 9 в сумматор 16, который осуществляет операцию сложения выходных сигналов...

Многопозиционное коммутирующееустройство

Загрузка...

Номер патента: 818027

Опубликовано: 30.03.1981

Авторы: Гаврилов, Николаев, Олещук

МПК: H04L 13/12

Метки: коммутирующееустройство, многопозиционное

...10 - 1, 11 - 1, 11 - 1 образуются цепи самоблокировки этих реле. Таким образом, реле 1 - 1, 7 - 1, 8 в 1, 9 впосле отпускания кнопки остаются включенными. Один из т-входов порогового узла 5 через блокирующий контакт 2 - 1 подключается к общей шине источника 4 питания. Сигнал на выходе порогового узла 5 появляется только при подключении к общей шине источника 4 питания двух или более его входов. При замыкании контактов другой кнопки (например кнопки 3 - 2) срабатывают реле 1 - 2, 7 - 2, 8 - 2, 9 - 2 и образуются соответствующие цепи самоблокировки. Одновременно через блокирующий контакт 2 - 2 исполнительного реле 1 - 2 к общей шине источника 4 питания подключается второй вход порогового узла 5 и с выхода порогового узла 5 на вход...

Устройство для асинхронного приемаимпульсных сигналов

Загрузка...

Номер патента: 818028

Опубликовано: 30.03.1981

Авторы: Ивановский, Органов

МПК: H04L 17/16

Метки: асинхронного, приемаимпульсных, сигналов

...Т. Преобразователь 3 выдает напряжение,пропорциональное указанной разности навходы четвертого 10, пятого 11 и шестого12 сумматора. Одновременно первый 7, второй 8 и третий 9 сумматоры с частотой так 5 товых импульсов выдают текущие значениясумм накопленных в них единиц на входыпервого 16, второго 17 и третьего 18 блоков и шестой 12, пятый 11 и четвертый 10сумматоры соответственно. В шестом 12,пятом 11 и четвертом 1 О сумматорах вычисляется разность напряжений между напряжением с преобразователя 3, и напряжением с первого 7, второго 8 и третьего9 сумматоров соответственно, пропорционального количеству правильно принятых импульсов (единиц) пачки. В результате свыходов шестого 12, пятого 11 и четвертого10 сумматоров снимается...

Способ передачи информации помногопунктовому каналу связи

Загрузка...

Номер патента: 819979

Опубликовано: 07.04.1981

Авторы: Войтенко, Крамар, Столыпин, Сысоев, Храпаль

МПК: H04L 7/02

Метки: информации, каналу, передачи, помногопунктовому, связи

...информационного сигнала на входе передатчика, а сигнал разрешения передачи 10 формируют при совпадении тактового импульса и сигнала незанятости канала.Способ заключается в следующем.Передачу информации по каналу от одного из объектов сопровождают тактовыми импульсами на других объектах от момента появления на каждом объекте необходимости передачи. В течение длительности тактового импульса осуществляется кратковременный контроль занятости канала передачи, т. е. запуск тактовых импульсов на 2 в остальных объектах при передаче сообще.ния от одного из объектов по многопунктовому каналу осуществляют не одновременно на всех объектах в момент начала передачи, а на каждом объекте раздельно в819979 Формула изобретения Составитель В....

Устройство синхронизации

Загрузка...

Номер патента: 819980

Опубликовано: 07.04.1981

Автор: Джемелинский

МПК: H04L 7/04

Метки: синхронизации

...или запрещает прохождение синхроимпульсов через элемент И 12.В качестве тактовых импульсов регистра скремблера 13 используются импульсы авто- генератора 10.Синхроимпульсы, прошедшие через анализатор 11, подаются на регистр 6 для установки его ячеек в исходное состояние, а также через линию 3 - на вход фазового дискриминатора 4. На другой вход фазового дискриминатора 4 через делитель 8 и формирователь 2 подаются импульсы с выхода автогенератора 1 О. В результате воздействия сигналов, подаваемых на входы, на выходе фазового дискриминатора 4 появляется импульс, закон изменения длительности которого отражает соотношение частот следования синхросигналов и импульсов на выходе автогенератора 10. Импульс с выхода фазового дискриминатора 4...

Релейный распределитель

Загрузка...

Номер патента: 819981

Опубликовано: 07.04.1981

Автор: Вохмянин

МПК: H04L 13/12

Метки: распределитель, релейный

...Рау Патент, г. Ужго ь В. Ч ойкас ганндзеКорректор Г. НазаровПодписноеета СССРрытийна 6., д. 4/5Проектная, 4 Редактор Б.ФедотовЗаказ 1148/37ВНИИПпо13035, МФилиал ППП комнт н от шская од, у Принципиальная схема релейного распределителя представлена на чертеже,Один конец обмотки нейтрального электромагнитного реле 1 в нечетном канале соединен с первой шиной 2 управления, в четном канале - со второй шиной 3 управления, другой конец обмотки через свой замыкающий контакт 4 подключен к шине 5 источника питания, которая соединена с каждой из шин 2, 3 управления через соответствующий конденсатор 6. Второй конец обмотки реле первого канала подключен к шине 7 запуска, Резистор 8 подключен ко второму концу обмотки реле этого канала, а катод диода...

Телеграфный транслятор для переходас двухпроводных линий ha четырехпроводные

Загрузка...

Номер патента: 819982

Опубликовано: 07.04.1981

Автор: Федотов

МПК: H04L 25/22

Метки: двухпроводных, линий, переходас, телеграфный, транслятор, четырехпроводные

...ключ и преобразователь двухполя рных посылок в однополярные, один из синфазных выходов которого подключен к управляющему входу первого ключа, причем входы преобразователя двух- полярных посылок в однополярные и выходы преобразователя однополярных посылок к двухполярные соединены соответственно с приемной-и передающей цепями четырехпроводной линии связи, а первый и второй входы питания преобразователя однополярных посылок в двухполярные соединены соответственно с положительным полюсом первого источника питания и отрицательным полюсом второго источника питания, при этом отрицательный полюс первого источника питания и положительный полюс второго источника питания соединены между собой, вход второго ключа соединен с отрицательным полюсом...

Демодулятор фазоманипулированныхсигналов

Загрузка...

Номер патента: 819983

Опубликовано: 07.04.1981

Авторы: Белоусов, Колоколов, Лукьянец, Мартиросов

МПК: H04L 27/06

Метки: демодулятор, фазоманипулированныхсигналов

...демодулятора проходит че ез перемножитель 1, где освобождается от информационной манипуляции фазы, и поступает на вход, системы ФАПЧ 5, вырабатывающей опорный сигнал, синхронный с несущей входного сигнала демодулятора. В сумматоре 2 выходной сигнал перемножителя 1 вычитается из опорного сигнала. Синхронный детектор 3 осуществляет детектирование значений амплитуды и информационной фазы входного сигнала демодулятора. Выходной сигнал синхронного детектора 3 поступает на второй вход перемножителя 1 и через усилитель-ограничитель 4 на выход демодулятора,Полярность выходного сигнала синхронного детектора 3 определяется значением информационной фазы входного сигнала демодулятора. Вследствие действия цепи обратной связи, включающей в себя...

Демодулятор сигналов с двукратнойфазовой манипуляцией

Загрузка...

Номер патента: 819984

Опубликовано: 07.04.1981

Авторы: Белоусов, Мартиросов

МПК: H04L 27/06

Метки: двукратнойфазовой, демодулятор, манипуляцией, сигналов

...7, где освобождается 5от однократной манипуляции информационной фазы и поступает на вход системыФАПЧ 3, вырабатывающей опорный сигнал, синхронный с несущей входного сигнала демодулятора. В блоке 10 выходной 10сигнал перемножителя 7 вычитается изопорного сигнала. Фазовый детектор 1 осуществляет детектирование амплитуды ифазы входного сигнала демодулятора. Навыходах усилителей-ограничителей 2, 6 15вырабатываются оценки модулирующихфункций, Перемножитель 8 и фазовыйкоммутатор 9 вносят однократную манипуляцию фазы в опорное колебание, синхронную с оставшейся после перемножителя 7 однократной манипуляцией фазы вовходном сигнале демодулятора. Вследствие изложенного, фазовый дискриминатор11 системы ФАПЧ 3 становится нечувствительным к...

Видеорегенератор сигналов с импуль-cho-кодовой модуляцией

Загрузка...

Номер патента: 822383

Опубликовано: 15.04.1981

Авторы: Негриенко, Хури

МПК: H04L 25/64

Метки: видеорегенератор, импуль-cho-кодовой, модуляцией, сигналов

...импульсом синхрогрупп. 83 4Далее сигнал с выхода блока 9 и сигнал с выхода. элемента задержки 10 подаются на блок 11 совпадений, который пропускает на выход только ту часть среднего импульса сийхрогруппы, которая совпадает во времени с импульсом, поступающим на вход блока 11 совпадений с выхода блока 9. Одновременно накопитель 18 начинает накапливать импульсы, которые поступают на его вход с блока 9. После завершения переходного процесса, в течение которого частота управляемого генератора 14 становится равной тактовой частоте следования символов группового видеосигнала, потенциал на выходе накопителя 18 достигает уровня, при котором запрещается с помощью элемента запрета 15. прохождение на вход блока 5 сигнала с выхода блока 2...

Селектор пачек импульсов

Загрузка...

Номер патента: 824465

Опубликовано: 23.04.1981

Авторы: Биглов, Бойко, Бриденко, Лещенко, Хараев

МПК: H04L 1/00

Метки: импульсов, пачек, селектор

...поступает на первый вхоа счетчика 7 и на вход детектораЭ. Импульс огибаюшей пачки попожитепь824465 4Таким образом предлагаемый селектор а позволяет повысить точность селекции. Формула изобретения5 ной полярности с выхода детектора 3 по.ступает на первый вход первого элемент И 1 и на вход элемента НЕ 4, при этом с выхода элемента И 1 подается "1". на единичный входО -триггера 6, который запускается передним фронтом импульса огибающей через элемент НЕ 5 по счетному входу. На выходе О -триггера 6 по.является 0", который подается на второй вход счетчика 7. Счетчик 7 считает 1 о входные импульсы, и при определенном числе импульсов с его выхода подается импульс на вход формирователя 8. Отрицательный импульс.с прямого выхода формирователя 8...

Устройство приема и передачиинформации

Загрузка...

Номер патента: 824466

Опубликовано: 23.04.1981

Автор: Мжельский

МПК: H04L 5/02

Метки: передачиинформации, приема

...уплотнении. Ошибка рассогпасования проходит через бпок 6 и блок 7 на передатчик 3 дпя управ 11 ения466 824 Составитель Е. ПетроваВолкова Техред С.Мигунова Корректор Н. Швыдк Редан 84 Тираж 698 ВНИИ ПИ Государственнопо делам изобретений 113035, Москва, Ж,квз 215 ноеССС Подписо комитета Ри открытийаушская нвб., д. 4/ идил 1111 Г 1 "Патент, г. Ужгород, ул. Проектная его режимом работы. При частотном уп, лотнении управляет мощность излучения или индекс модуляции в передатчике 3, а при временном - частота и фаза передаваемых импульсов с целью синхронизации сообщений от всех станций сети связи. Для получения устойчивой работы служит бпоя 7.Рля уменьшения влияния западыванияиспользуются блоки 5, 6 и блок 8. Приэтом выходной сигнал блока 7...

Устройство для выделения границпосылок фазоманипулированного сигнала

Загрузка...

Номер патента: 824467

Опубликовано: 23.04.1981

Авторы: Мыльников, Петровский, Руднев, Тиликин, Яншин

МПК: H04L 7/02

Метки: выделения, границпосылок, сигнала, фазоманипулированного

...Е П КНО 8 ЦИИ ЦИт)эце 55 формцро)Н 8)ь 4 Ве)ЕЕеигет короткийимпуцьс с 005)Е."Ну 0)ццй ЛОЛО)Е(итольеому)ЕЕ,) УЕЕ,.го(.; ) Л Е";) Е Й ЦЛ С 6 РОС Д 8 ЛИТОЛЯС, и ):О.)Лает Й=,.:;-Ериггер 7 в исХОДЦОО . ОСТ)ЭЯЦЦ 8,С ВьКОПД делиэеля 10 после 8 ГО уста" новки .)еульсо. с Выхода формирователя 5 сцеа 8)(э)э имцушсеый сцГцал син)разный с еЕ)еульсцс) Посх)едовательцостью, 0(Ее)э.-ЕлаОй Входцому фазоманипулиро- В)ЕНОС)ГЦУ Т)К Как На ВХОД ДЕЛИТЕ )пя 10 поступ еэ с Пал с Выхода генера",Ора, ЭЕ) Т) О)Ерс ) Т ЕЕО Т КО эффицисцт деления делителя 10, 11 ри на. личии ь Вхоееца.л фазоманицупированном сигнале скачка фазы ме)кду сигналами с Выхода усе)5ЕтеЕ 5(-Ограеичеетеля 1 и выхода деццтеля 10 появляется фазовое рвссоелд)совац)ЕВ которое фиксируется...

Устройство синхронизации

Загрузка...

Номер патента: 824468

Опубликовано: 23.04.1981

Автор: Гут

МПК: H04L 7/02

Метки: синхронизации

...1 на выходе яший момент, имеющая место в адаптивПусть в момент времени о на выходеется импульс, Этот им- ной системе, отличается от своего миниделителя 5 появляется импульс,пупьс поступает на фазовый дискриминатормального значения,1, и жение сравнива- Изложенное выше относится к стацио, где его временное попожение сравнивается с временным положением импульса, нарному режиму работы системы связифо еля 7 сигнала. (пеРедача с постоЯнной скоРсстью).поступившего от формирователя сигнала.с делителя 5 посту- Прн изменении условия распространеКроме того, импульс с делителя посту 10 д т его в еди- ния сигналов, для того, чтобы приспосопает на триггер 10 и переводит его в едибиться к этим новым условиям в устройничное состояние, Отпирающий...

Устройство устранения неоднозначностифазы сигнала

Загрузка...

Номер патента: 824469

Опубликовано: 23.04.1981

Авторы: Банкет, Ляхов

МПК: H04L 7/04

Метки: неоднозначностифазы, сигнала, устранения

...блока 12 существенно повышает помехоустойчивостьщ устройства устранения неоднозначности фазы. В отсутствии перескоков фазы,анализ х принимаемых последоватейьностей канальо- ных символов производится с периодомв И тактов, есаИ произойдет перескок фазы, то с выхода индикатора 4 срыва фа зы, вход которого подключен к схеме формирования опорного колебания демодулятора сигналов фазовой манипуляции (на чера- теже не показан), на вход датчика 11зовремени анализа поступает сигнал, и отсчет времени анализа начнется с момента окончания процесса перескока.Если в декодере сверточного кода применяется гибкое решение (квантование сигль- налов на выходе демодулятора), то устройство устранения неоднозначности фазы должно содержать копичество...

Автоселектор периодической последо-вательности импульсов

Загрузка...

Номер патента: 824470

Опубликовано: 23.04.1981

Авторы: Долгов, Дьяконов, Замула, Оводков

МПК: H04L 7/04

Метки: автоселектор, импульсов, периодической, последо-вательности

...синхроимпульсов. Последовательность снихроимпульсов с выхода управляемого компаратора 4 поступает на первый элементзадержки 6, устанавливакщий необходимые для нормальной работы фазовые со 15 отношения между принимаемой последовательностью импульсов и последовательностью синхроимпульсов на выхоце управ ляемого компаратора 4, и затем поступает на формирователь 13 стробов, преобра 20 зующий входную последовательность синхроимнульсов в последовательность стробирующих импульсов, используемых цляуправления стробируюшим каскадом 1, которъй включается в работу и пропускает25 на вход узкополосного анализатора 2 принимаемую смесь только в интервалы времени ожидаемого прихода полезного. сигна ла.Для более точного определения моментаЗ 0...

Устройство фазирования

Загрузка...

Номер патента: 824471

Опубликовано: 23.04.1981

Автор: Кустов

МПК: H04L 7/04

Метки: фазирования

...Если же приемныйственно первым, вторым,третьим и че Распределитель 5 сигнала устанавливаетсятвертым входами формирователя сигнв- в состояние синфазного приема,то второй и перый усилители 11 и 10 сбросавыход клчевого блока. переводят формирователь 4 сигналаНв чертеже изображена структурная сдвига в исходное состояние.электрическая схема устройства фвзиро- зо При наличии помех в канале связи,формирователь 1 сигнала качества комввния.Устройство фвзирования содержит бинвций определяет их уровень и воздейформирователь 1 сигнвлв качества ствует нв счетчик 7 так, что большемукомбинаций, регенервтор 2 посылок, вна- уровню помех (худшему качеству прилизвтор 3 кодового признака,. формиро- ема комбинаций) соответствует меньшийватель. 4...
