H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 886304

Опубликовано: 30.11.1981

Авторы: Гинзбург, Гришуков, Рахович

МПК: H04L 27/22

Метки: демодулятор, дискретной, информации, многоканальной, передачи, системы

...кодовых группы по Б элементов. Первая группа образуется иэ инФормации, поступающей из коррелятора 3, вторая группа - иэ инФормации с выхода коррелятора 2 и выходов Икорреляторов. 3, соседних с ним по частоте, а третья группа - из информации с выхода другого коррелятора 2 и выходов Юкорреляторов З,.соседних с ним по частотеКаждая кодовая группа поступает на сигнальный вход своего декодера 6-8. Дополнительные выходы блока 4 аналогично основным выходам объединяются также в три группы, в каждой из которых Н сигналов, пропорциональных мерам правдоподобия соответствующих И символов. КаЖдой кодовой группе информационных символов соответствует своя группа указанных сигналов. Группы сигналов, пропорциональныхмерам правдоподобия символов,...

Номер патента: 886305

Опубликовано: 30.11.1981

Автор: Лебедянцев

МПК: H04L 27/22

Метки: ортогональных, приема, сигналов

...изобретения - повышение точности приема.Указанная цель достигается тем, что в устройство для приема ортогональных сигналовсодержащее входной усилитель, блок управления и блок памяти, выходы которого подключены к входам блока вычитания разности фаз, выходы которого соединены с входами выходного согласующего блока, введены регистр сдвига, матричный умножитель и ключ, информацион" ные вход и выходы которого соединены соответственно с выходом входного усилителя и информационным входом регистра сдвига, к управляющему входу которого подключен первый выходблока управления, второй выход которого соединен с управляющим входомключа, при этом выходы регистра сдвига подключены к входам матричного умножителя, выходы которого соединеныс...

Номер патента: 886306

Опубликовано: 30.11.1981

Авторы: Вишняков, Володина, Иванов, Ковров

МПК: H04L 27/32

Метки: комбинированной, манипуляцией, относительно-фазовой, приема, сигналов, частотной

...3 и 4 соответственно, первый и второй формирователи 5 и 6 импульсов соответственно, первый и второй Фильтры 7 и 8 частоты манипуляции соответствен. но, частотный детектор 9 и Фазовый детектор 10.886306 формула изобретения Составитель Е, Голуб.Техред Т.Иаточка Корректо кшан едактор Ю. Ковач Заказ 10576/85 Тираж 701 ВНИИПИ Государственного по делам изобретенйй 113035, Москва, ЖРаушПодписноеомитета СССРткрытийая наб., д. 4/5 иал ППП Патент, г. Ужгород, ул. Проектная, 4 Устройство работает следующим образом.Принятый сигнал с комбинированнойчастотной и относительно фаэовой манипуляцией поступает на вход перемножителя 2, а затем в полосовойфильтр 4. Здесь с помощью обратнойсвязи по решению осуществляетсяфазовая разманипуляция...

Номер патента: 886307

Опубликовано: 30.11.1981

Авторы: Вышняков, Гирнык, Гусятинский, Чепорнюк

МПК: H04L 27/26

Метки: дискретных, передачи, приема, сигналов

...в кодер 1, где кодируется заданным начальным кодом, и далее с помощью модулятора 2 поступает по каналу 3 к входу избирательного. усилителя 4 и через режекторный фильтр 5, формирователь 6 и блок 7 поступает на декодер 8, где декодируется и выдается получателю информации (не показан). Для определения относительного уровня Флуктуационного шума сигнал с выхода режекторного фильтра 5 подается на вход измерителя 13, который измеряет мощность шума в интервале одной посылки. Среднее значение мощности шума за интервал времени, равный длительности интервала адаптации.(заданному числу посылок), определяется интегратором 14 путем интегрирования выходного сигнала измерителя 13. Для обеспечения независимости оценки мощности шума от...

Номер патента: 892743

Опубликовано: 23.12.1981

Автор: Угнивенко

МПК: H04L 13/12

Метки: распределитель

...реле предыдущего канала, а размыкающий неподвижный контакв первом канале непосредственно соединен с анодом диода, в последующихнечетных каналах, кроме последнего,подКлючен к аноду диода через замыкающий контакт электромагнитного репе предыдущего канала, а в последнемканале соединен со вторым концом обмотки электромагнитного реле этогоканала через замыкающий контакт электромагнитного реле предыдущего канала, второй конец обмотки которогоподключен ко второму концу обмоткиэлектромагнитного реле последующего канала через замыкающий контактпоследнего.На чертеже представлена функциональная схема распределителя,Устройство содержит тактовый генератор 1, выход которого соединенсо входом электромагнитного реле 2тактового генератора 1,...

Номер патента: 896778

Опубликовано: 07.01.1982

Авторы: Богданов, Викторов, Головко, Шашкин

МПК: H04L 1/14

Метки: информации, передачи

...к объединенным входам блока 10 декодирования информационного сигнала и блока 11 вьщеления оинхросигнала. На приемной стороне система содернит также последовательно соединенные блок 12 ввода поправки, блок 13 формирования синхросигнала, ключ 14 и блок 15 передачи синхросигнала,.причем вход блока 12 ввода поправки подключен к выходу блока 10 декодирования информационного сигнала, а второй вход ключа 14 соединен с выходом блока 11 выделения синхросигнала, выход блока 15 передачи синхросигнала через обратный канал связи 16 подключен на передающей стороне к входу разделителя 5 сигналов.Функционирование предлагаемой системы передачи информации поясняется эпюрами сигналов в различных точках системы (фиг. 2). В качестве примера использован...

Номер патента: 896779

Опубликовано: 07.01.1982

Авторы: Ицкович, Титова

МПК: H04L 7/02

Метки: синхронизации, тактовой

...вырабатывается сигнал 17 равный "О", если выходной сигнал 16 третьего интегратора 9 не превышает пороговыйуровень 18, и равный "1", если превышает. Одновременно входной сигнал поступает на первый умножитель4, где умножается на значение весовой Функции 13, поступающее с выходаформирователя 3 сигнала весовой функции, при этом единичное значениевходного сигнала соответствует умножению значения весовой функции 13на +1, а нулевое значение - на - 1.Выходной сигнал первого умножителя4 интегрируется во втором интеграторе 5 в течение времени между соседними тактовыми импульсами, поступающими на его вход обнуления, Выходной сигнал 19 интегратора 5 в конце каждого такта поступает на второйумножитель 6, где умножается на значение выходного...

Номер патента: 896780

Опубликовано: 07.01.1982

Автор: Попше

МПК: H04L 7/02

Метки: дискретных, сигналов, фазирования

...3 корректируют фазу опорного сигнала на выходеделителя 2 и одновременно черезэлемент ИЛИ 12 поступают на инфор О мационный вход регистра б, тактирующий вход которого подключен к выходуделителя 2. Кроме того, эти импульсы поступают на соответствующие раздельные входы триггера 7, осуществляющего по ним коммутацию выходарегистра 6 на соответствующий управляемый вход делителя 2 в автономномрежиме коррекции.При появлении.в канале связи перерыва, т.е. при пропадании входного сигнала, устройство переходитв автономный режим работы коррекции фазы опорного сигнала в соответствии с ожидаемой фазой входного сигнала, В этом случае датчиком 5 перерывов, связанным по входу с выходом приемника 4, вырабатывается сигнал управления, разрешающий...

Номер патента: 896781

Опубликовано: 07.01.1982

Авторы: Косолапов, Широков

МПК: H04L 7/04

Метки: синхронизации

...и импульсов помехи, следующих с произвольной фазой(фиг. 2 б), Опорный сигнал формируется регистром-распределителем1 (в частности на фиг. 2 а представлен сигнал на выходе последнего раз;ряда регистра-распределителя 1),Общее число импульсов, появившихсяв течение времени То, подсчитываетсясчетчиком 4 импульсов. Генератор 5 импульсов вырабатывает три серии импульсов п 1. 2 ю, у.Двоичный код со счетчика 4 импульсов преобразуется с помощью кодопреобразователя в двоичный код степени.При наличии. в определенном разряде регистра-накопителя 3 логической "1" в реверсивный счетчик 2 по суммирующему входу .записывается число импульсов,.равное у, а по первому вычитающему - чиело импульсов, равное 2 а, при отсутствии импульса за-пись осуществляется...

Номер патента: 896782

Опубликовано: 07.01.1982

Автор: Хомич

МПК: H04L 7/08

Метки: дискретной, информации, многоканальной, передачи, системы, фазирования, циклов

...случае, когда происходит рассинхронизация, например, только датчика 5 ФИ, на входе анализатора 9 будет присутствовать рекуррентная последовательность (с,к. сложение по модулю два двух несфазированных рекуррентных последовательностей образуют ту же самую рекуррентную последовательность), но с отличным Фазовым сдвигом, выделение которой блоком 13 поиска С 11 будет произведено без осуществления операции поиска по каналам, что повышает быстродействие фазироваиия датчика 5 5 ФП через кодопреобразователь 5.При рассинхронизации только распределителей достаточно с помощью анализатора 9 определить канал синхронизации, где следует нулевая последовательность, чтобы сфазировать счетчик 10 циклов. Кроме того, счетчик 1 О циклов может быть...

Номер патента: 896783

Опубликовано: 07.01.1982

Автор: Мельников

МПК: H04L 7/10

Метки: начальной, передачи, сигналов, синхронизации

...имеет значения. Но когда последовательность точек используется в качестве исходного заполнения рекуррентного датчика фазового пуска, неоднозначность фазы приведен к тому, что в момент отключения датчика. сигналов "Точки" от регистра 4 сдвига регистр может иметь одно из двух фазовых состояний (101 или 010) в то время, как он при всех включениях аппаратуры и ее пусках должен иметь одно и то же исходное заполнение.Сигнал на подключение датчика РП к каналу связи и на замыкание обратной связи регистра 4 сдвига формируется следующим образом.Если в момент поступления сигнала с датчика 1 меток времени на элементе регистра 4 сдвига, подключенном к входам обоих элементов совпаIдения 6 и 7, была "1", то на выходе первого элемента 6 совпадения...

Номер патента: 896784

Опубликовано: 07.01.1982

Авторы: Гончаренко, Пивоваров, Свиридов

МПК: H04L 17/00

Метки: дискретной, информации, передачи

...ный код информации с выхода элемента ИЛИ 3 поступает на вход сумматора .7, суммируется, а результат суммирования поступает на вход источника 1 информации и передается в канал связи в конце сообщения для сравнения с контрольной суммой, сформированной на приемной стороне из принятого сообщения. Кроме того, последовательный код информации с выхода элемента ИЛИ 3 поступает на первый вход блока 8 сравнения, на второй вход которого поступает ответная информация, сформированная на приемной стороне. Сигналы ответной информации занимают второй полупериодтактовой частоты. генератора 6 временных сигналов, т.е. каждый бит информации передается в канал, связи в первом полупериоде, а ответный битинформации принимается из канала связи во втором...

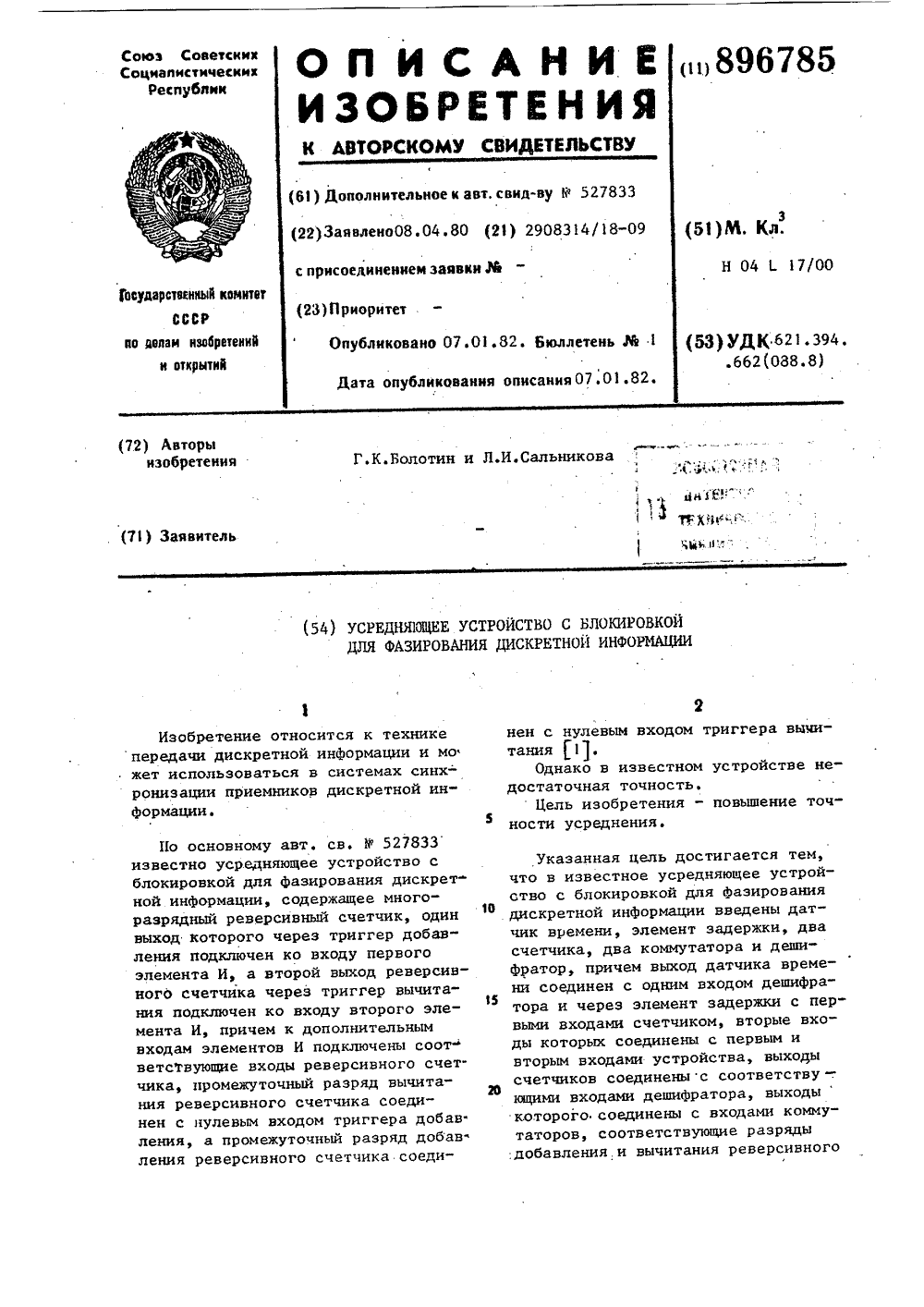

Номер патента: 896785

Опубликовано: 07.01.1982

Авторы: Болотин, Сальникова

МПК: H04L 17/00

Метки: блокировкой, дискретной, информации, усредняющее, фазирования

...формирования датчиком 1 выходного импульса дешифратора 5 на одной.из выходных шин формирует уровень напряжения, управляющий работой коммутаторов 6 и 7. Кроме того, сигнал датчика 1, задержанныйэлементом задержки 2, на время,приблизительно равное длительностисигнала, осуществляет перевод счетчиков 3 и 4 в исходное ( нулевое )состояние. При этом входные импульсы добавления и вычитания поступают соответственно на суммирующий и вычитающий входы многоразрядного реверсивного счетчика 8,осуществляя его заряд.В случае, если, например, число импульсов добавления превыситчисло импульсов вычитания, поступивших на его второй вход, на величину, равную коэффициенту пересчета многоразрядного реверсивного счетчика 8, на выходе его последнегоразряда...

Номер патента: 896786

Опубликовано: 07.01.1982

Авторы: Закиров, Латыпов, Максимов

МПК: H04L 25/40

Метки: дискретной, информации, регистрации

...приемного регистра 3 и на перфоратор 4, который заносит код символа на перфоноситель, Блок 2 управления анализирует поступающие с блока 1 ввода информации коды символов, т.е. определяет служебный это символ или цифра, и в зависимости от этого и от вида служебного символа вырабатывает управляющие сигналы, по которьи происходит запись кода символа в приемный регистр 3, преобразование кодов цифр, вычисление и сравнение контрольного разряда По сигналу с блока 2 управления код цифрового символа с приемного. регистра 3 поступает в преобразователь 5 кодов, который преобразовывает коды некоторых цифровых символов, например, в соответствии с таблицей. арифметический блок й для вычисленияконтрольного кода в соответствии спринятым алгоритмом, С...

Номер патента: 896787

Опубликовано: 07.01.1982

Автор: Будяк

МПК: H04L 27/18

Метки: многопозиционный

...6 импульсов, В зависимости от значения сигналов на управляющих входах ( фиг. 2 а,б) распределитель 6 импульсов осуществляет выборку импульсов из последовательности, поступающей на его вход с выходаопорного генератора 1, причем закон изменения интервалов следования импульсов в вырабатываемых распредели" телем 6 последовательностях импульсов определяется значение сигналов информации на входах устройства и видом модуляции. 11 а фиг. 2 ( ви в" ) приведены временные диаграммы изменения параметров выходного сигнала (фазы и амплитуды) для случая восьми- позиционной амплитудно-фаэовой мани 50 пуляции. Фаза выходного сигнала в зависимости от эначения сигналов на входе распределителя 6 импульсов при" нимает четыре значения: + ; И +Й, причем...

Номер патента: 896788

Опубликовано: 07.01.1982

Авторы: Карташевский, Николаев

МПК: H04L 27/22

Метки: двоичных, демодуляции, сигналов

...блока сложения и через двенадцатый дополнительный перемножитель с одним входом первого блока сложения, другой вход которого соединен с выходом десятого дополнительного перемножителя, другой вход которого и другой вход одиннадцатого дополнительного перемножителя соединен с выходом первого усилителя, выход второго усилителя соединен с другими входами двенадцатого, второго, восьмого и девятого дополнительных перемножителей, выход седьмого дополнительного перемножителя соединен с соответствующим вхо 50 дом третьего дополнительного блока сложения, выход пятого дополнительного перемножителя соединен с соответствующим входом четвертого дополнительного блока сложения, выход шес -55того дополнительного перемножителя соединен с...

Номер патента: 896789

Опубликовано: 07.01.1982

Автор: Чувашов

МПК: H04L 27/233

Метки: демодулятор, квазикогерентный, сигналов, телеграфии, фазовой

...в ультракороткие импульсы, соответствующие переднему фронту исходных импульсов, подаваемых на его вход, и выделяющие моменты времени й, в которые фаза демодулируемого сигнала достигает величины, кратной 2 Г: Эти ультракороткие импульсы подаются на вход дискретного кольца фаэовой автоподстройки (ФАП) рассчитанного на получение имЭИ пульсного сигнала частоты в 2 раз более высокой, чем частота демодулируемого сигнала, где п " кратность фазовой манипуляции, и состоящего из управляемого делителя 3, блока 7, задающего генератора 6 и фазового дискриминатора 5. Поступая на вход фазового дискриминатора 5, они обеспечивают формирование на его выходе импульсов подстроек, соответствующих правилу определения знака фазового рассогласования...

Номер патента: 898625

Опубликовано: 15.01.1982

Автор: Гришин

МПК: H04L 1/00

Метки: входное, оптоэлектронное

...11 и пороговой чувствительностью усилителя 5, на выходе 111появляется высокий уровень напряжения. В процессе увеличения амплитуды входного сигнала увеличиваетсянапряжение на резисторе 10 и конденсаторе 6, который заряжается фотото5 89862ком через диод 8, При этм напряжения на обоих входах операционногоусилителя 11 изменяются по одинаковому закону,в результате чего на еговыходе сохраняется нулевой потенциали состояние аналогового блока 12 памяти не изменяется.При достижении входным сигналоммаксимального (установившегося) значения заканчивается заряд конденсатора 6. Напряжение на конденсаторе6 воздействует на неинвертирующийвход операционного усилителя 13, врезультате чего на его выходе устанавливается потенциал, пропорциональ зный...

Номер патента: 900466

Опубликовано: 23.01.1982

Авторы: Вышняков, Гирнык, Захарченко, Чепорнюк

МПК: H04L 27/22

Метки: демодулятор, фазоразностный, цифровой

...выходной сигнал режекторного фильтра 6 цравен нулю, а при их наличии на выходе режекторного фильтра 6 будут присутствовать всплески напряжения.Формировательрегистрирует этивсплески и подает на вход блока Я уруправления сигнал, соответствующийпо времени наличию на входе помехимпульсного характера. Блок 8 управления на основании сведений о наличиипомех на входе вырабатывает строби- друющий импульс в интервале синхронизирующего импульса, свободным от импульсных помех. Этот стробирующийимпульс поступает на выделитель 2измерительного фронта, который вырабатывает измерительный импульс, соответствующий первому фронту несущейв интервале стробирующего импульса.Сигнал с фазоразностной манипуляциейдемодулируется путем сравнения фазытекущего...

Номер патента: 902270

Опубликовано: 30.01.1982

Авторы: Красуцкий, Шутов

МПК: H04B 3/46, H04B 7/12, H04L 27/14 ...

Метки: адаптивной, двухканальной, демодуляции, сигналов, телеграфии, частотной

...промежутки времени, соответст- Ю вующие паузам между посылками сигнала сигнал запрета .снимается и стробирующим детектором 7 производится детектирование помех. Продетектированнце сигналы помех подаются на З 5 вход интегратора 8, где оценивается их уровень, длительность действия и вырабатывается постоянное напряжение, пропорциональное уровня помех в данном субканале. Это напряжение 4 в подается на второй вход регулируемого усилителя 12 и на соответствующие входы блоков 19-22 сравнения. Коэффициент передачи регулируемого усилителя 12 обратно пропорционален управляющему напряжению и соответственно уменьшается с ростом помехив данном блоке детектирования. Причем, в отсутствие помех или при одинаковых их уровнях выходное напряжение...

Номер патента: 902281

Опубликовано: 30.01.1982

Авторы: Эсенов, Ялкапов

МПК: H04L 1/00

Метки: анализа, сигналов, телеметрических

...обработку нелинейной информации. Устройство анализа телеметрических сигналов, содержащее последовательно соединенные блок выделения входного сигнала и блока задержки, а также пороговый блок и приемник, о т л и ч а ющ е е с я тем, что, с целью повышения но соединенные элемент зйержки формирователь импульсов, элемент НЕ и перключ и сумматор выход которого подключен к входу приемника, а к второму задержки вход которого обьединен свходом регистра памяти, к входам сброса второго и третьего разрядов которого 3 90228Устройство анализа телеметрическихсигналов содержит блок 1 выделениявкодного сигнала, блок 2 задержки, сумтматор 3, приемник 4, регистр 5 памяти,коммутатор 6, блок 7 управления, блок8 вычисления конечных разностей, пороговый блок 9,...

Номер патента: 902282

Опубликовано: 30.01.1982

Автор: Злотник

МПК: H04L 1/02

Метки: двум, информации, каналам, параллельным, приема, связи

...элементов ИЛИ 13 и 14, элемента И 15 и элемента НЕ 16.Устройство работает следующим образом. 1%Принимаемые по двум каналам связи кодовые слова одновременно поступают по шинам 1 и 2, на входы блокови 4, защиты от ошибок через входной элемент И 5 и входной элемент ИЛИ 6, выполняющие операции поразрядного логического умножения и сложения, соответственно. В блоках 3 и 4 защиты от ошибок сигнал записывается в регистр 7, а считывается через ключ 8, гз управляемый счетчиком единиц 9. Ключ 8 открывается только при фиксировании счетчиком единиц 9 ровно Х единиц в й-разрядном слове, поступившем на вход блока 3, 4 защиты от ошибок, зр Кодовое слово, прошедшее открытый 2ключ 8, поступает через второй элемент ИЛИ 14 логического блока 10 навход...

Номер патента: 902283

Опубликовано: 30.01.1982

Авторы: Солодовников, Хромушин

МПК: H03M 13/51, H04L 17/30

Метки: декодирующее, кода, корректирующего, мажоритарное, рида-маллера

...Озл Овг Олу Ого Цг О + Ога + 019 + Ов+ Ог 1 + Оа+ О Огь+ Овв Ого+ 01 Для рассматриваемого примера суствует следующая система проверочныхавнения: Олб. 1 Ч + 01 + Ог + Ола +3+ "ар+ 1 лс + ла Оао + Оаа + Огц ло Ло ++ Огг Огл Оз + Огз9022 О + 1 О 5 + зОс + О 5 + 1Он + О,+ 3 + ч+ 1 иОюо + г + + На вход Я устройства декодирования подается сигнал "Установка", который сбрасывает в нуль счетчики 6 и 7 и ус танавливает формирователь 8 строб-импульса в исходное состояние,формирователь 8 строб-импульса в исходном состоянии дает разрешение на прохождение сигналов со всех разрядов информационного входа 1 через коммутатор 2 на вход сумматора 3 по модулю два и запрещает прохождение через коммутатор 2 информационных выходов 1 Ч,25 Постоянный...

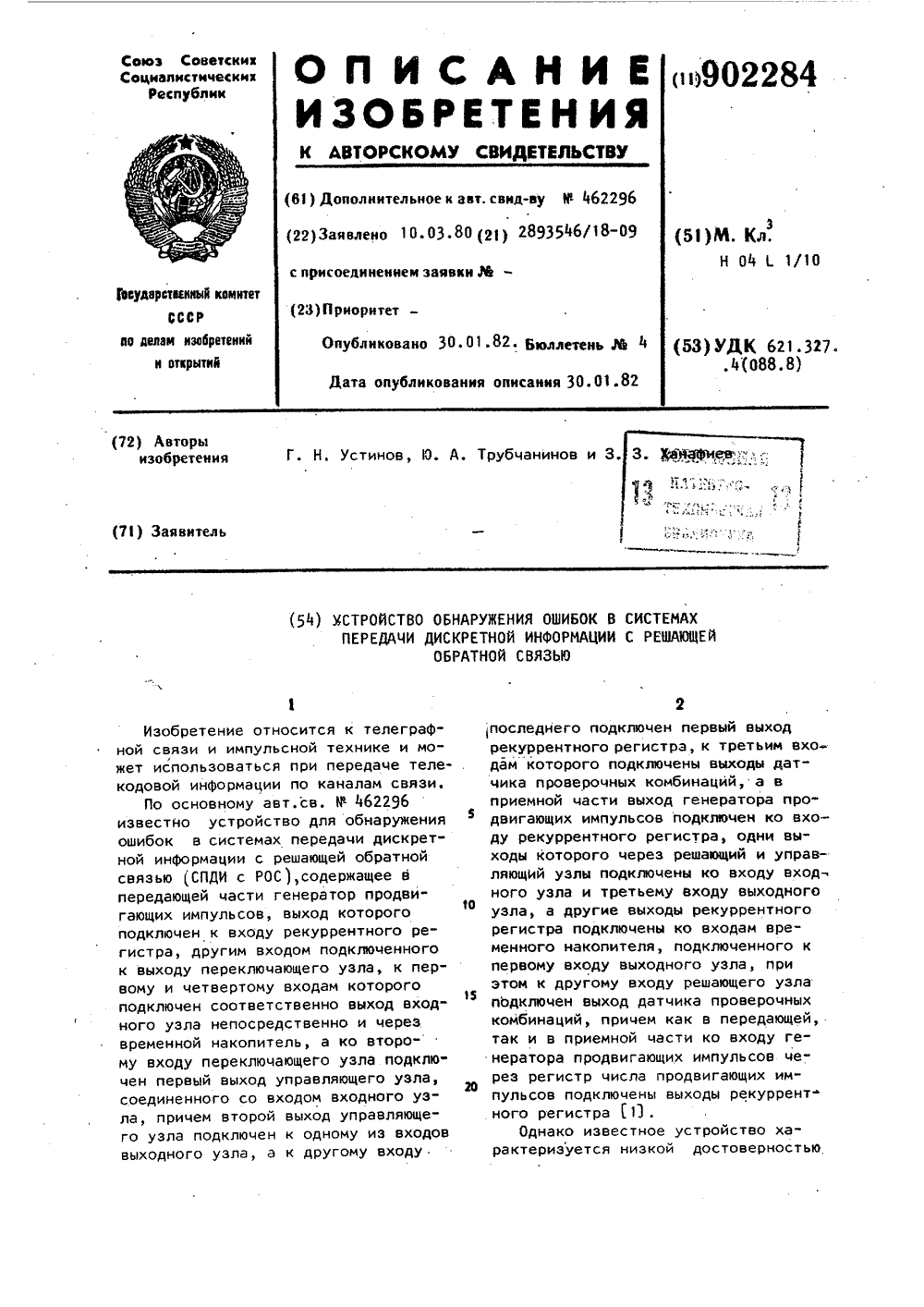

Номер патента: 902284

Опубликовано: 30.01.1982

Авторы: Трубчанинов, Устинов, Ханафиев

МПК: H04L 1/12

Метки: дискретной, информации, обнаружения, обратной, ошибок, передачи, решающей, связью, системах

...с некоторой вероятностью Рц может быть искаженаоВ приемной части (фиг,2) БК из канала связи через входной блок 10 поступает в рекуррентный регистр 16 для обратного случайного преобразования под воздействием продвигающих импульсов генератора 17 продвигающих импульсов, количество которых определяется значением комбинации Б,5 9022зования полученная комбинация направляется в регистр 18 числа продвигающих импульсов для декодированияБК(или БК 1+1)и во временной накопитель 21, а принятые проверочные символы поступают в решающий блок 19,где сравниваются с проверочными символами от датчика 22 проверочных ком-.бинаций, работающего синхронно с аналогичным датчиком 8 на передающей 1 остороне. Далее результат сравненияпоступает в управляющий блок 20....

Номер патента: 902285

Опубликовано: 30.01.1982

Авторы: Бухарин, Каледин, Маркин, Чалых

МПК: H04L 5/12

Метки: многоканальный, модулятор

...поступает навходы электронных ключей 5 и 6, науправляющие входы которых поступаеткорректирующий сигнал: на вход первого электронного ключа 5 - непосредственно, а на вход второго электронногоключа 6 - через инвертор 7 Свыхода первого электронного ключа 5на вход сумматора 8 поступает сигнал,а с выхода второго электронного ключа 6 через усилитель 9 на вход сумматора 8 также поступает сигнал. Далеес выхода сумматора 8 сигнал подаетсяна выходной согласующий блок 10.Без коррекции (корректирующий сигнал отсутствует, первый электронныйключ 5 открыт, второй электронныйключ 6 закрыт) огибающая сигнала навыходе линии связи, равная модулюразности огибающей затухающей составляющей и огибающей нарастающей составляющей. Затухающая...

Номер патента: 902286

Опубликовано: 30.01.1982

Авторы: Августинович, Живых, Романовский, Стрыгин

МПК: H04L 7/02

Метки: автоподстройки, многоканальное, синхронизации, цифровое, частоты

...синхронизирующими импульсами с третьего выхода синхронизации Формирователя 1 ко 4 а времени, Номера каналов в ячейках блока 5 распределены таким образом, что каналы с большей скоростью передачи информации опрашиваются чаще, чем каналы с меньшей скоростью. 286ляется передача сигналов на выход устройства,При изменении скорости передачи инФормации в каналах, а также при необ ходимости изменения алгоритма Фазовойавтоподстройки частоты в каком-либоканале, на внешний вход управленияблока 5 записи и запоминания подается соответствующая команда, по кото 1 р рой блок 5 производит перезапись вячейках запоминания и устанавливаетнеобходимое соответствие между номерами каналов и программ, хранящихсяв ячейках, и адресами ячееек, посту 1 пающими...

Номер патента: 902287

Опубликовано: 30.01.1982

Авторы: Кот, Потапов, Теплицкий

МПК: H04L 7/02

Метки: последовательности, псевдослучайной, тактовой, частоты

...задержанные один относительно другого на половину длительности Г символа ПСП, Задержка обеспечивается перестраиваемой линией 7.Полосовым фильтром 2 из спектра результирующего сигнала выделяется сигнал первой гармоники тактовой частоты ПСП и подается на вход синхронного детектора 3. На первый вход дополнительного перемножителя 9 подается сигнал, задержанный относительно входного на .0,5в перестраиваемой линии 7, а на второй вход дополнительного перемножителя 9 подается сигнал ПСП с выхода блока 8, который под действием переключающего сигнала типа меандр, формируемого генератором 11, соединяет второй вход дополнительного перемножителя 9 поочередно то с входом устройства, то с выходом линии задержки блока 8. В результате коммутации одной...

Номер патента: 902289

Опубликовано: 30.01.1982

Авторы: Афонин, Малкин

МПК: H04L 13/04

Метки: аппарата, передающее, телеграфного

...влево, выходя из-под одного плеча рычага 10, или вправо, заходя под плечо, при работе с клавиатуры отводящая скоба 16 отведена от кулачка 11 механизмом включения трансмиттера и ощупывающие рычаги 15 трансмиттера отведены от плеч рычагов 4. Вал 3 запускается, При вращении последнего ролик скобы 12 движется во впадину кулачка 11, и скоба 12 поворачивается. Поскольку пружины 26 сильнее пружин 28, то рычаги 10, следуя под действием пружин 26 за скобой 12, также поворачиваются. При этом рычаги 10, которыенаходятся против комбинаторных линеек 13, смещенных влево, повернутсяна полный угол и выведут из зацепления с рычагами 1 плечо рычага 4, изуб рычага 4 оказывается слева от ножевой части скобы 5. Те же считывающие рычаги 10, которые...

Номер патента: 902290

Опубликовано: 30.01.1982

Авторы: Драган, Терентьев

МПК: H04L 13/06

Метки: перфоратора, привод, пуансонов, электромагнитный

...этом обе части статора соединены с корпусом, введена вторая обмотка,расположенная на другой чара, а зубцы частей статораодин относительно другогоГЪщнии меньше р г/и, где г - р Бтора, а и - число зубцов сНа чертеже дана констру лагаемого привода.Электромагнитный привод содержитзубчатые части статора 1 и 2, якорь3, обмотки 4 и 5 втулки 6 и 7 подшипников, ярмо 8, корпус 9Зубцы на корпусах 9 рвсположеныпо оси, а сами корпуса 9 установлены так, что их зубцы сдвинуты отно-" сительно друг друга на угол аС, мень ший половины угла между зубцами.Устройство работает следующим образом.В оверн оромагнитных сил повернется так, что его зубцы встанут напротив зубцов этого статора. После срабатывания электромагнита схема. управления (не показана)...

Номер патента: 902291

Опубликовано: 30.01.1982

Авторы: Журавлев, Татьянич, Юрченко

МПК: H04L 13/06

Метки: муфтой, стартстопной

...чертеже приведено устройствоуправления старт-стопной муфтой.Устройство управления старт-стопной муфтой состоит из управляющегоэлектромагнита 1, кронштейна 2, якоря 3, толкателя 4, крестообразного10выступа 5, стопового рычага 6, оси 7,кулачка 8 муфты, пружин 9 и 10, атакже упоров 11 и 12,Устройство работает следующим образом.15При поступлении сигнала на управляющий электромагнит 1 перемещается якорь 3, толкатель 4 выбираетзазор между крестообразным выступом 520и стоповым рычагом 6, При скороститолкателя 4, близкой к максимальнойскорости перемещения якоря 3, крестообразный выступ 5 встречается со стоповым рычагом 6 и накопленная кинеСоставитель Н. ЗарубТехред Е. Харитончик орректор А. Фере едактор В, Пилипенк Тираж 684 Подписно...
