H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 786048

Опубликовано: 07.12.1980

Авторы: Ивлев, Чернявский

МПК: H04L 27/24

Метки: демодуляции, манипуляций, несущей, низком, отношении, сигналов, частоте, частотно-манипулированных, частоты

...высокочастотного генератора соединен совходом Формирователя сетки частот,причем выходы элементов И подключеныко входам элемента ИЛИ, выход которого через интегратор соединен с входом регенератора,На фиг. 1 приведена структурнаяэлектрическая схема предлагаемогоустройства; на фиг. 2 - диаграммы,поясняющие принцип работы устройст.ва.Предлагаемое устройство содержит полосовой фильтр 1, усилитель-ограничитель 2, схему 3 выделения фронтов сигнала, счетчик 4 измерения полупериода, счетчик 5 измерения периода, высокочастотный генератор 6, схему 7 выделения огибающей, регенератор В, управляемый генератор 9, приведенный генератор 10, делитель 11 частоты, схему 12 сравнения, управляющую схему 13 два элемента 14 и 15 И, элемент 16 ИЛИ, интегратор...

Номер патента: 788406

Опубликовано: 15.12.1980

Авторы: Карпов, Коричнев, Лагуткин, Пылькин

МПК: H04L 1/16

Метки: дискретной, информации, обратной, приема, решающей, связью

...Прием комбинаций без ошибок (или с ошибками, не обнаруженными блоками 1 и 4 декодирования).Блоки 1 и 4 декодирования формируют нулевые синдромы - сигналы на втором выходе блока 1 декодирования и первом выходе блока 4 декодирования отсутствуют. Сигнал на выходе первого элемента НЕ 3 разрешает запись через первый элемент И 2 и элемент ИЛИ 6 декодируемой блоком 1 декодирования комбинации, принятой без ошибок или с необнаруженными ошибками, в приемный запоминающий блок 7, затем данная комбинация с приемного запоминающего блока 7 выдается потребителю.2. Прием комбинаций с ошибками, исправляемыми вторым блоком 4 декодирования.В этом случае на втором выходе первого блока 1 декодирования формируется сигнал Обнаружение ошибок (Р ф О), а...

Номер патента: 788407

Опубликовано: 15.12.1980

Автор: Ходак

МПК: H04L 7/02

Метки: скорости, телеграфирования

...4 сравнения, первый и второй умножители 5, 6.Устройство работает с.тедующим образом.Пусть т 1 - последовательные моменты времени изменения сигнала на входе устройства. В каждый момент 1(1 = 1, 2) формирователь 1 выдает управляющий сигнал. При поступлении этого сигнала значение таймера 2 хподается на сглаживающий 20 фильтр 3, на таймере 2 устанавливаетсязначение с выхода сглаживающего фильтра 3 - У, таймер 2 запускается. На выходе сглаживающего фильтра 3 имеем у; =р-, п х;.где, и = 1. Блок 4 сравнения постоянно788407 фильтром 3. Источники информации,принятые во внимание при экспертизеформула изобретения 1. Авторское свидетельство СССРУстройство измерения скорости телегра- Мо 474114, кл, Н 04 1 7/02, 1972 1 протофирования, содержащее...

Номер патента: 788408

Опубликовано: 15.12.1980

Автор: Дашин

МПК: H04L 7/02

Метки: выделения, колебания, тактового

...и нормированные по амплитуде, поступают на входы первого коммутатора 2,В зависимости от вида входной импульсной последовательности, а также степени поражения помехами сигналов определенного уровня с помощью первого коммутатора 2 осуществляется выбор для дальнейшей обработки соответствующих импульсных последовательностей,С выходов первого коммутатора 2 импульсные последовательности поступают на элемент ИЛИ 3, с помощью которого осуществляется их объединение в одну последовательность импульсов. С выхода элемента ИЛИ 3 сигнал поступает на входы умножителя 4 частоты, расширителя 5 импульсов и первый вход второго коммутатора 7. Умножитель 4 частоты участвует в работе устройства в случае выделения тактовой частоты из сигнала вида без...

Номер патента: 788409

Опубликовано: 15.12.1980

Авторы: Мересков, Сахон, Шевченко

МПК: H04L 7/02

Метки: фазирования

...делителя 3 частоты, то фазирующий импульс проходит через блок 4 запрета и переключает триггер 5 в нулевое состояние, блокируя элемент И 2 и открывая дополнительный элемент И 6. Одновременно импульс с выхода блока 4 запрета через вентиль 8 записи кода устанавливает в разрядах второго делителя 7 частоты код, обратный коду, содержащемуся в разрядах делителя 3 частоты в данный момент времени. Триггер 5 переключается задним фронтом импульса, поступающего с выхода блока 4 запрета. Изменение состояний разрядов делителей 3 и 7 частоты под воздействием импульсов задающего генератора 1 также происходит по задним фронтам последних. Изменение состояния разрядов второго делителя 7 частоты по второму входу происходит по передним фронтам...

Номер патента: 788410

Опубликовано: 15.12.1980

Автор: Григорьев

МПК: H04L 7/04

Метки: фазирования

...знак расхождения частот принимаемого сигнала и задающего генератора 1. Указанные сигналы через блок 19 попадают на усреднитель 21, изменяя его состояние. Состояние усреднителя 21 с помощью преобразова в теля 23 преобразуется в частоту колебания, подаваемого через делитель 7 на вход блока 1 О. В результате осуществляется изменение частоты колебания на выходе этого блока 10 и соответственно на выходе делителя 3, подключенного к входу преобразователя 11.Причем знак изменения частоты колебания на входе преобразователя 11 противоположен знаку расхождения частот в канале, за счет чего осуществляется постепенная компенсация расхождения частот с точностью до величины, равной шагу дискретизации по частоте преобразователя 23.При уменьшении...

Номер патента: 788411

Опубликовано: 15.12.1980

Авторы: Бачериков, Ворожко, Тандилашвили, Шарейко

МПК: H04L 25/05, H04L 7/04

Метки: коррекции, фазы

...задающий генератор 1, делитель 2 частоты, блок 3 выделения синхроимпульсов, входной триггер 4, элемент И 5 и дифференцирующий блок 6.Устройство работает следующим образом.Задающий генератор 1 генерирует счетные импульсы, поступающие на делитель 2 частоты, и вспомогательные импульсы, поступающие на элемент И 5. Делитель 2 частоты делит входную последовательность импульсов, с помощью блока 3 выделения синхроимпульсов формирует синхросигнал, С приходом информационного импульса входной триггер 4 устанавливается в состояние 1 и открывает элемент И 5. Вспомогательный импульс проходит через элемент И 5 и импульсом постоянного тока788411 Составитель Е. Прозоровская Техред А, Бойкас Корректор Л. Иван Тираж 729 Подписное ВНИИПИ Государственного...

Номер патента: 788412

Опубликовано: 15.12.1980

Авторы: Каяцкас, Чинчикас

МПК: H04L 7/08

Метки: генераторов, коммутации, синхронизации, тактовых, узлов, цифровой

...комитета СССР по делам изобретений и от крытий3035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ти фазы на выходе фазового детектора 4 изменяется в зависимости от частоты тактовых сигналов, величины допплеровского сдвига и кратковременных нестабильностей линии, Фазы тактовых сигналов измеряются через интервалы времени, задаваемые источником 8. После установки начального отсчета полученная информации о разности фаз записывается в блок 5 памяти и хранится там. После первого интервала измерения полученная информация о разности фаз тактовых сигналов подается на первый вход блока 6 вычисления, на второй вход которого подается информация о разности фаз после начального отсчета. В блоке 6...

Номер патента: 788413

Опубликовано: 15.12.1980

Автор: Хомич

МПК: H04L 7/08

Метки: кодов, корректирующих, синхронизации, цикловой

...которая соответствует наиболее вероятной структуре ошибочных знаков.При несовпадении результатов проверкив блоке 10 сравнения дешифратор 4 фор омирует запрещающий импульс на элементНЕТ 7, что приводит к исключению одноготактового импульса, поступающего с генератора 9 на делитель 8 частоты, т. е, сдвигу цикловой фазы декодера 6 корректирующего кода и информации в накопителе 213и регистре 12 сдвига на один двоичныйзнак.Блок 13, подключенный к блоку 3, наоснове синдрома ошибок вырабатывает сигналы, соответствующие предполагаемой 20структуре корректируемых ошибок в коде.Эти сигналы, как и сигналы с соответствующих выходов регистра 12 сдвига, поступаютна дискриминатор 14.Дискриминатор 14 производит сопоставление ошибок знаков и...

Номер патента: 788414

Опубликовано: 15.12.1980

Авторы: Андреев, Додин, Козлов

МПК: H04L 7/08

Метки: синхронизации, цикловой

...на управление фазой блока 4 генераторного оборудования, 1 О а отклики синхросигналов других пакетов через линию 6 задержки и элемент ИЛИ 7 поступают на канальный распределитель 1, на один из входов которого подана тактовая частота, когерентная с принимаемым сигналом.Блок 3 защиты служит для исключения управления блоком 4 генераторного оборудования от ложных откликов, возникающих вследствие случайного сочетания символов внутри цикла передачи, а также предот ю врашения выхода устройства из синхронизма при единичных пропусках синхросигнала вследствие его искажения в процессе передачи.В момент времени, соответствуюший опорному синхросигналу, блок 4 формирует сигнал для блока 3 защиты, а в моменты времени, соответствующие адресным...

Номер патента: 788415

Опубликовано: 15.12.1980

Авторы: Биглов, Бормисов, Бриденко, Лещенко, Хараев

МПК: H04L 7/10

Метки: запуска, приема, сигналов, синхронного

...вероятностям, и добавляется к содержимому сумматора 7. При достижении суммой, накопленной в сумматоре 7,порогового значения, принимается решениео приеме сигнала синхронного запуска. Достижение порогового значения фиксируетсяпороговым блоком 8,Использование предложенного устройс гва позволяет повысить помехоустойчивость приема сигналов синхронного запуска за счет снижения как вероятности ложного запуска, так и вероятности пропуска сигналв,Формула изобретенияУстройство приема сигналов синхронного запуска, содержащее объеДиненные по входу приемный блок и блок обработки сигналов, вход которого подключен через регистр сдвига к входу блока выделения синхросигнала, другой вход которого через накопитель соединен с выходом...

Номер патента: 788416

Опубликовано: 15.12.1980

Авторы: Сакута, Торлин

МПК: H04L 7/10

Метки: импульсных, приема, сигналов, синфазного

...и все импульсные сигналы из линии связи в течение данного цикла будут проходить без поворота фазы, Сигналы от формирователя 12 поступают на входы блока 15. В зависимости от того, в каком положении находится в данный момент триггер 5 будет произведена запись в тот или другой канал 1 (2). При этом передний фронт сигнала через блок 15 переключает триггер 16 в состояние единицы на выходе. На выход устройства в это время сигнал не поступает, так как элемент И 17 закрыт нулем, поступившим с соответствующего выхода триггера 5. После очередного переключения триггера 5 и появления единицы на выходе блока 15, на двух входах элемента И 17 появляются единицы и, если в триггере 16 была записана единица, то на выходе канала 1 (2) появится выходной...

Номер патента: 788419

Опубликовано: 15.12.1980

Автор: Зонов

МПК: H04L 15/04

Метки: кода, морзе, формирования

...высокий уровень напряжения с второго выхода триг гера 1 поступает на пятые входы блоков 4, 10. Блок 3 устанавливается в исходное состояние и включает первые ячейки памяти бло ков 4 и 10. Сигналы, записанные в первых ячейках памяти с выходов блоков 4, 10, поступают на соответствующие входы основного элемента ИЛИ 5 и на инверторы 13, 14, При считывании информации .с первой ячейки памяти блока 4 на его выходе получается низкий уровень напряжения, при считывании с первой ячейки памяти блока 10 на его выходе получается высокий уровень напряжения. При поступлении указанных сигналов на входы основного элемента ИЛИ 5 на его выходе получается сигнал низкого уровня напряжения, поступающий на второй вход стартстопного блока 6. На первый...

Номер патента: 788420

Опубликовано: 15.12.1980

Авторы: Богданов, Викторов, Головко, Гужва, Шашкин

МПК: H04L 17/00

Метки: информации, передачи

...импульсный сигнал с периодом Т, который проходит на вход смесителя 3 только при наличии сигнала на управляющем входе коммутатора 9. На приемной стороне в дополнительном блоке 14 формирования синхросигнала также формируется импульсный сигнал с периодом Т, причем между этими двумя последовательностями синхросигналов в системе может быть произвольный сдвиг по времени, обозначенныйс . При необходимости получения синхронизации на приемной стороне сигнал с выхода дополнительного блока 14 формирования синхросигнала через передатчик 8 синхросигнала по обратному каналу 1 О связи передается на передающую сторону, где поступает с задержкойт вызванной временем распространения сигнала в прямом канале 5 связи, на вход смесителя 3 и одновременно на...

Номер патента: 788421

Опубликовано: 15.12.1980

Автор: Резепов

МПК: H04L 17/02

Метки: передающее, стартстопное

...Эти кодовые комбинации поступают в блок 5 совпадения, где происходит сравнение их с кодовой комбинацией, записанной в первых п разрядах блока 3 памяти. При совпадении кодовых комбинаций блок 5 совпадения выдает сигнал в блок 8 управления, Последний останавливает регистр 6 и подает команду формирователю 9 на формирование и выдачу в линию связи стоповой посылки. Блок 8 управления вновь запускает регистр 6 и дает команду формирователю 9 на формирование второй стартовой посылки и выдачу ее в линию связи. Формирователь 7 сигналов анализирует кодовые комбинации, поступающие с регистра 6 и при появлении кодовой комбинации, соответствующей исходному состоянию последнего, выдает сигнал в блок 8 управления, который останавливает регистр 6,...

Номер патента: 788422

Опубликовано: 15.12.1980

Авторы: Гальцов, Добрица, Левин, Матреничев, Победоносцев, Сумский

МПК: H04L 25/40

Метки: информации, приема, цифровой

...информация о состоянии контролируемого параметра.На основе сравнения кода контролируемогопараметра с эталонными значениями, записанными в блоке 8, на выходе решающегоблока 7 формируется код о состоянии контролируемого параметра, который через блок6 поступает на компаратор 9, Аналогичнаяинформация приходит в компаратор 9 и совторого блока 6; в компараторе 9 сравниваются коды состояний контролируемого параметра, результаты сравнения поступаютв анализатор 10, где осуществляется их логическая обработка. В случае совпадениякодов состояний анализатор 10 вырабатывает сигнал о работоспособности узлов блока2 контроля на индикатор 11. В случае несовпадения кодов состояний можно сделатьзаключение об отказе либо узлов блока 2контроля,...

Номер патента: 788423

Опубликовано: 15.12.1980

Авторы: Коган, Кубышкин, Романов

МПК: H04L 25/40

Метки: приемное, стартстопное

...во время приема стартовой посылкипоследующей кодовой комбинации, Приэтом блок 3 формирует команду, по которойуправляемый генератор 4 начинает выдавать последовательность импульсов с частотой 1 причемЪ 61.Это условие должно выполняться для того, чтобы расшифровка принятой кодовойкомбинации закончилась до окончания стартовой посылки последующей кодовой комбинации.Одновременно по команде блока 3 реверсивный регистр 6 переводится в реверсивный режим работы, при котором информациясчитывается из него в порядке, обратном записи. При этом сначала считывается количество Импульсов, пропорциональное длительности стоповой посылки, равной фт,поскольку она записывается последней. Кодчисла и из второго счетчика 10 переписывается в прямом коде...

Номер патента: 788424

Опубликовано: 15.12.1980

Авторы: Прозоровский, Твердов, Юхневич

МПК: H04L 25/40

Метки: дискретных, передачи, приема, сигналов

...устанавливается с помощью блока 5 коммутации, снимаются блокирующие сигналы с блока 6 и регистра 7.Перед началом записи испытательного текста в многоступенчатый накопитель 2 подается сигнал с блока 1, который запрещает считывание комбинаций из накопителя 2 во время записи в него текста.После подачи этого сигнала в наколи- тель 2 записывается тот или иной испытательный текст.После записи испытательного текста снимается сигнал, блокирующий считывание комбинаций из накопителя 2. С этого момента кодовые комбинации в последовательности их записи подаются из накопителя 2 в передающий распределитель 3, который описанным образом, подает их на входы выходного реле 4, блока 6 и регистра 7. Из каждой кодовой комбинации, поступающей в блок 6, им...

Номер патента: 788425

Опубликовано: 15.12.1980

Авторы: Гомозов, Ламехов, Струков

МПК: H04L 27/10

Метки: сигналов, формирования, частотно-модулированных

...на второй вход смесителя 13. В тот же момент времени на первый вход смесителя 13 приходит задержанный в элементе 2 задержки радиоимпульс и импульсом синхронизатора 9 закрывается ключ 1. На выходе смесителя 13 в результате смещения сигналов с частотами 1 р и 1 о+ к Й 1(,1) появляются сигналы с частотами 1, + + К Ы (1) +1, которые поступают на вход полосового фильтра 12. Полосовой фильтр 12 настроен на верхнюю боковую полосу сигнала. Таким образом на вход смесителя 7 поступает сигнал с частотой 1 с=21,+ к М(1) На второй его вход поступает с выхода генератора 4 монохроматическое колебание частоты 1 р, Из выходного сигнала смеситеЗЮ 35 46 45 в И ля 7 полосовым фильтром 10 выделяется сигнал разностной частоты 10+КО(1).Этот сигнал...

Номер патента: 788426

Опубликовано: 15.12.1980

Авторы: Карамов, Тамм, Ширяев

МПК: H04L 27/227

Метки: двукратной, демодулятор, манипуляцией, относительной, сигналов, фазовой

...изобретения - повышение помехоустойчивости.Для достижения указанной цели в демодулятор сигналов с двухкратной относительной фазовой манипуляцией, содержащий два фазовых детектора, первые входы которых соединены с входом элемента задержки, выход которого подключен к входу фазоврашателя, введены два сумматора и инвертор, выход которого подключен к первому входу одного из сумматоров, второй вход которого соединен с выходом элемента задержки и первым входом другого сумматора, к второму входу которого подключен выход фазовращателя, который соединен с входом инвертора, а выходы сумматоров подключены квторым входам фазовых детекторов.На чертеже дана структурная элекгрическая схема предложенного демодулятора.Демодулятор содержит...

Номер патента: 788427

Опубликовано: 15.12.1980

Автор: Павличенко

МПК: H04L 27/22

Метки: детектирования, сигналов, фазоманипулированных

...принимаемыхсигналов. Одновременно формирователь 16сигналов управляет переключающим блоком 18, который подключает на вход интегратора 19 импульсы от ждущего мультивибратора 12 непосредственно или через инвертор 17. На вход интегратора 19 поступает последовательность импульсов, пока- фзанная на фиг. 2 а. В этой последовательности на каждой посылке формируются дваимпульса - одинаковые по форме, но противоположных полярностей, интервал между импульсами равен интервалу ортогональности принимаемых сигналов.На выходе интегратора 19 формируетсянапряжение нужной формы (пунктир, фиг. 2 Ъ)Это напряжение поступает на второй входаналогового перемножителя 1, в которомумножается на групповой сигнал. Сигнал фс выхода аналогового...

Номер патента: 788428

Опубликовано: 15.12.1980

Авторы: Бортников, Бураченко, Наталенко

МПК: H04L 27/233

Метки: демодуляции, квазикогерентной, псевдослучайных«, сигналов, сложных, фазоманипулированных

...же посылке. Поэтому при быстрых замираниях сигнала устаревания опорного колебания практически не наблюдается.Очевидно, что оптимальная оценка случайного запаздывания г за счет наличия обратной связи по решению с выхода декодера 3, имеющего интегратор на время Т, через шестой перемножитель 14 на вход блока 15 управления формируется устаревшим на время Т, Это вполне естественно. Наличие обратной связи по решению приводит к тому, что формирование оценочных значений случайных параметров (амплитуда, фаза, запаздывание, допплеровский сдвиг несущей частоты и т. п.) запаздывает всегда на время длительности посылки Т (здесь время задержки сигнала в элемен-, тах схемы не учитывается) . Поэтому, учитывая указанный недостаток алгоритмов с...

Номер патента: 788429

Опубликовано: 15.12.1980

Авторы: Макаров, Михайлов, Цикин

МПК: H04L 27/233

Метки: демодулятор, дискретных, сигналов

...усилителей 6, причем к каждой горизонтальной шине подключено два операционных усилителя 6. На выходе операционного усилителя 6 в каждой паре формируется либо положительный, либо отрицательный импульсный отклик на входное воздействие.Выходы операционных усилителей 6 через ключи 7 подключаются (за время где г - интервал дискретизации или время хранения выборочного значения сигнала в ячейке памяти линии 3) к входам сумматора 10. При этом происходит полный перебор всевозможных вариантов подключения выходов операционных усилителей 6 к входам сумматора 10 и, таким образом, осуществляется формирование требуемых сложных импульсных откликов из более простых откликов, За время г формируется М=2" сложных импульсных откликов, сдвинутых друг...

Номер патента: 790356

Опубликовано: 23.12.1980

Автор: Вяземский

МПК: H04L 7/02

Метки: синхронизации

...информации,принятые во внимание при экспертизе1. Кац А, С. Бортовой магнитофондля космического корабля, обеспечивающий запись с утроенной плотностью,"Электроника", М.1 1964, т. 37,23,с. 44-50 (прототип),3 ,79035 действуют на счетный вход делителя 6 и вход ключа 2, устанавливающего эа время действия импульса напряжение на выходе генератора 3, равное нулю. Крутизна нарастания пилообразного на 5 пряжения генератора 3 и уровень срабатывания порогового блока 4 выбираются таким образом, что блок 4 фиксирует превышение порога при величине паузы между смежными импульсами формирователя 1 нулевых пересечений не менее 0,75 ф, Поскольку это условие выполняется для биимпульсных посылок, соответствующих двоичному "нулю" и не выполняется...

Номер патента: 790357

Опубликовано: 23.12.1980

Автор: Кузичкин

МПК: H04L 7/08

Метки: псевдослучайных«, сигналов, синхронизации

...на согласованный фильтр 1 и опорный генератор 5Синхронизация ПСС осуществляется задва этапа. этом сигнал с выхода блока 19 управления ра решает подстройку генератора 14только в период действия последнего субкадра. Таким образом, на первом этапе работы устройства осуществляется синхронизация ПСС в пределах субкадра и подготавливаются условия для работыопорного генератора 5, даюшего коге.рентное колебание для фазового детектора 6.На втором этапе синхронизацииповторяются все операции псрвого этапа синхронизации за исключением уже выполненной подстройки генератора 14.Измеренное значение максимума выходного сигнала рециркулятора 3 подаетсяс выхода блока 4 на соответствующийвход блока 17. Выходной сигнал согласованного фильтра 1 поступает...

Номер патента: 790358

Опубликовано: 23.12.1980

Авторы: Белоцерковский, Боград, Минкин, Штейнбок

МПК: H04L 25/40

Метки: дискретной, информации, приема

...на вход блока 4 выделения когерентного колебания. Частота выделенного блоком 4 колебания равна учетверенной средней частоте спектра принимаемого сигнала. Это колебание делитсяна четыре с.помощью делителя 7. Полученное на выходе делителя 7 когерентное колебание через фазоврашатели 8 и9 поступает на входы детекторов 5 и 6соответственно.Повышение помехоустойчивости приемадостигается тем, что в выделениикогерентного колебания участвуют компоненты сигнала, имеющие в два разаФбольшую мощность, чем компонентысигнала, из которых можно было бы выделить когерентное колебание с частотойравной боковой частоте спектра модуля 58 4ции, а также за счет повышения мошности полезного сигнала при отказе отпилот-сигнала, В синхронных детекторах5 и 6...

Номер патента: 790359

Опубликовано: 23.12.1980

Авторы: Хабас, Хазан, Хмырова

МПК: H04B 7/12, H04L 27/14

Метки: базой, большой, приема, сигналов, частотномодулированных

...5 сигнал поступает на синхронизатор, 3.2, который в течение несколькихПериодов определяет время прихода лучей,Сигналы с выходов обоих синхронизаторов 12 поступают на блок 13 управления, который переводит устройство в режим приема информации. При используемом механизме сжатия сигнала путем его М - кратных рециркуляций происходит возрастание мощности шума в момент свертки сигнала в М раз по сравнению со сжатием сигнала в дигперсионной линии задержки с разностью задержек, рав ной длительности посылки. Чтобы прием информации происходил беэ снижения достоверности, в данном устройстве блок 13 управления путем подачи каманды на управляющие входы коммутаторов 6 переводит их в режим поочередного подключения к первому входу сумматоров 7...

Номер патента: 790360

Опубликовано: 23.12.1980

Авторы: Попов, Рыжков, Хализов

МПК: H04L 27/20

Метки: сигнала, фазоманипулированного, формирования

...7 положительногофронта импульса с выхода делителя 2происходит через блок 8 опрокидываниетриггера 5, открывается ключ 3, запускается счетчик 4 и переключается черезэлементы И 9 .или 10 коэффициент делейия делителя 2, который начинает делитьчастоту Гвв К -т ) раз, В моментзаполнения счетчика 4 происходит обратное опрокидывание триггера 5, ключ 3блокирует счетчик 4, а делитель 2 возвра шается в исходное состояние и продолжаетделить частоту Хо в Ъ раз. При появлении на входе формирователя 7. отрицательного фронта манипулирующего импульса в момент появления на другомвходе формирователя 7 положительногофронта импульса с выхода делителя 2происходит аналогично запуск счетчика 4и через элементы И 10 или 9 с помощьютриггера 5...

Номер патента: 790361

Опубликовано: 23.12.1980

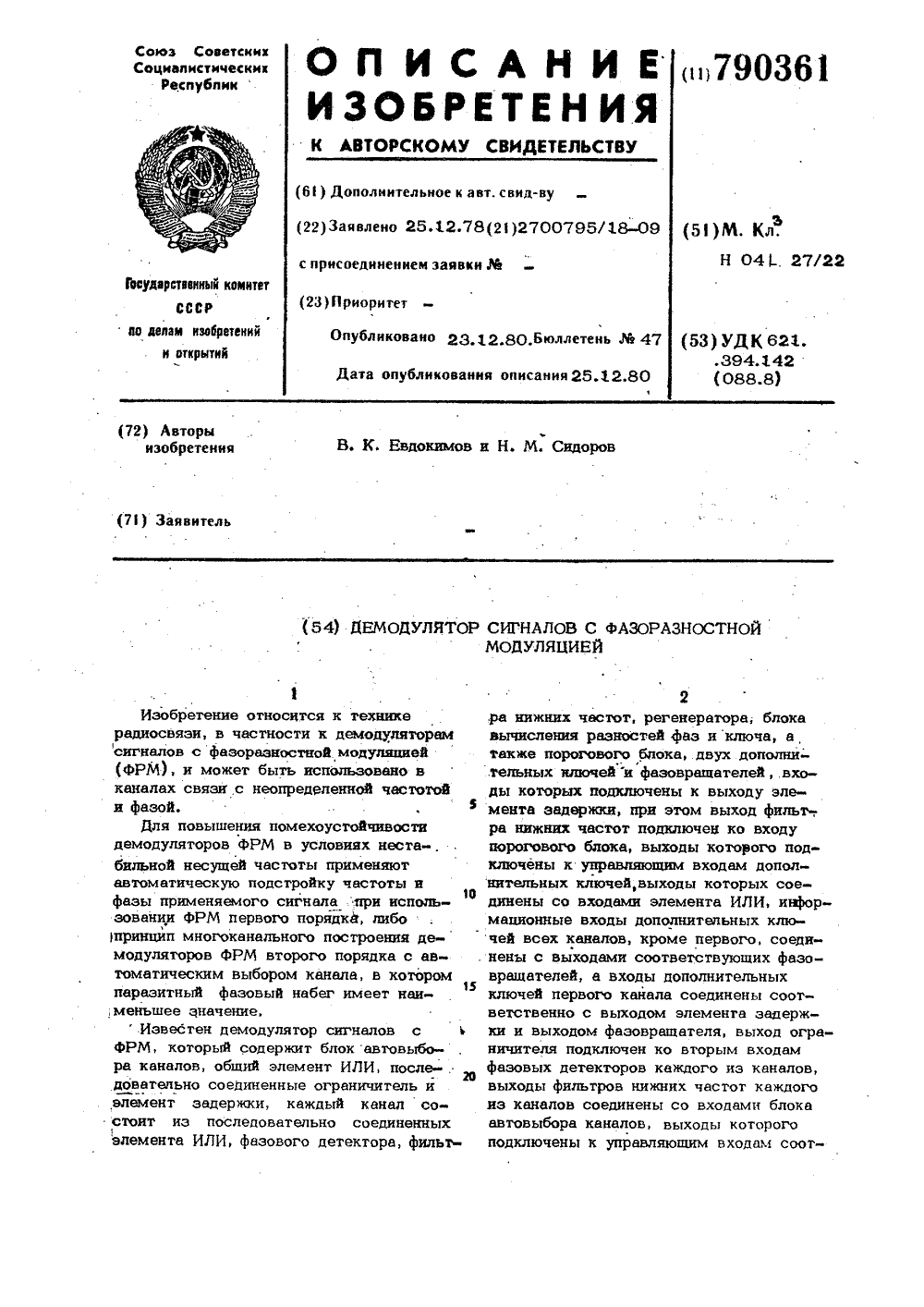

Авторы: Евдокимов, Сидоров

МПК: H04L 27/227

Метки: демодулятор, модуляцией, сигналов, фазоразностной

...1 25 гарцем, = дЬедед+д с,д,= ЯСР+ ЬФоУсредняя результаты измерения ЬРрцна интервале времени, равном М посылкам, путем суммирования с последующимделением, можно при помощи накапЗ 0 ливаюшего сумматора и дешифраторауправлять фазоврашателями, подключенными к выходу элемента задержки, и, таким образом, компенсировать параэитныйфазовый набег, повышая помехоустойчивость демодулятора.Работает демодулятор следующим образом.Сигнал, приходящий на .вход демодулятора, поступает на первый вход перемножителя 11 синфазного канала непосредственно, а на первый вход перемножителя 11 квадратурного канала через фазовращатель 14, кроме того, онпоступает на вход элемента задержки 1,где задерживается на время, равное длительности одной элементарной...

Номер патента: 792604

Опубликовано: 30.12.1980

Авторы: Альтман, Беляков, Краснов, Морозов, Пахомов, Синдлер

МПК: H04L 1/00

Метки: импульсных, обнаружения, помех, широполосных

...при прочих равных условиях, эа счет того, что в предпагаемом устройстве при глубоких замиранияхсигнала вероятность ложного обнаруженияимпульсной помехи приближенно пропорци.ональна отношению д/Е и может быть сделанадостаточно малой соответствующим выборомвеличины 8 . 3 7ный элемент 4 и временной решающий блок5, состоящий из временного дискриминатораб и комнаратора напряжений 7.Устройство для обнаружения широкополосных импульсных помех работает следующим образом.Пусть на входе канального полосовогофильтра 1 действует смесь полезного ЧМ сигнала, широкополосного шума и мощной(ОпОс, где Оп, Ос - соответственноуровень импульсной помехи и полезного сигнала на выходе канального полосового фильтра) импульсной помехи с приближенно равномерным...
