Манцевич

Номер патента: 1818851

Опубликовано: 10.06.1999

Авторы: Астафьев, Дереш, Калнин, Малыхин, Манцевич, Овчинников, Полянский, Пыжов, Телешев

МПК: C22B 7/04

Метки: обеднения, полиметаллических, шлаков

Способ обеднения полиметаллических шлаков, включающий обработку шлакового расплава в электропечи постоянного тока восстановителем, содержащим клинкер цинкового производства, получение штейна, шлаков и возгонов, отличающийся тем, что, с целью снижения содержания цветных металлов в шлаке, повышения отношения содержания цинка к содержанию свинца в возгонах и попутной переработки промпродуктов, обработку шлакового расплава ведут смесью клинкера цинкового производства и материала, содержащего сульфид цинка, при соотношении количества клинкера и количества цинка в материале, содержащем сульфид цинка, равном 2 - 11 : 1, и расходе смеси 30 - 70% от количества шлака.

Номер патента: 527933

Опубликовано: 09.02.1995

Авторы: Ветчинкин, Кельшман, Манцевич, Петрунин, Чудук

МПК: F02C 7/22

Метки: газотурбинного, горелочное, двигателя, камеры, сгорания

ГОРЕЛОЧНОЕ УСТРОЙСТВО КАМЕРЫ СГОРАНИЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ, содержащее закрытую с торца вихревую камеру с топливной форсункой и последовательно расположенными на боковой стенке радиальными завихрителями, отличающееся тем, что, с целью интенсификации процесса горения и расширения диапазона устойчивости работы, на торце вихревой камеры установлен воспламенитель, соединенный с камерой соплом, выполненный в виде разделенных изолирующей проставкой катода и анода, последний из которых служит боковой стенкой воспламенителя и снабжен тангенциальными отверстиями для подвода воздуха и топлива.

Номер патента: 1704536

Опубликовано: 15.12.1993

Авторы: Манцевич, Нус, Овчинников, Пыжов

МПК: F27B 3/08

Метки: переработки, шлаков, электропечь

...регулируют и подбирают таким образом, чтобы при заданной мощности обеспечить поддержание на подине 6 уплотняющей настыли 5, При данном составе шлака этим определяется положение электродов группы 7 в рабочем пространстве печи по вертикали, В ванну загружают восстановитель. например кокс, способствующий восстановлению металлов из окислов химическим путем, В установившемся режиме электрический ток между электродами 4 и электродами 7 протекает через шлаковый расплав преимущественно по пути: электроды 4 - слой металла или штейна 9 - электроды 7 и частично - непосредственно между электродами 4 и 7. При этом выделяющееся главным образом в шлаке джоулево тепло перегревает расплав. Химически восстановленный металл (или штейн) вследствие разницы...

Номер патента: 1782765

Опубликовано: 23.12.1992

Авторы: Батраков, Волков, Манцевич

МПК: B28C 5/16

Метки: смеситель

...смонтирован посредством опор в его вертикальных участках. 2 з,п,флы, 2 ил,шестерня 17, сопряжения с сателлитами 18 электродвигатель с размещенным в корпусевыходных валов 19. Выходные валы 19 уста- коническим зубчатым редуктором, смесиновлены посредством опор 20 в горизонталь- тельные рабочие органы, о т л и ч а ю щ и йных участках корпуса 13.редуктора 3. В с я тем, что, с целью интенсификации перегоризонтальныхучасткахкорпуса 13 установ мешивания и пОвышения надежности, корлены уплотнительные кольца 21, посредст- пус конического зубчатого редукторавом которых предотвращается попадание выполнен в виде соединенных крестообраэсмеси в корпус редуктора, На выходных валах . но вертикальнйх и горизонтальных корпус 19 закреплены рабочие органы...

Номер патента: 1773963

Опубликовано: 07.11.1992

Авторы: Бобров, Манцевич, Попов, Терехов

МПК: B65C 5/00, D05B 5/00

Метки: кроя, маркировки

...Затем отрезаются участки 17 бумажной 245 и синтетической 4 лент, образуя тем самым.маркировочный талон, покрытый прозрачной лентой, и фиксируют бумажный талонна участке синтетической ленты и сам участок 18 на детали края 19 путем нагревания50 термоактивного слоя участка 18 да температуры плавления, В транспортирующем валике 16 может быть установленнагревающий элемент 12, тогда талон фиксируется на синтетической ленте 4 до опе 55 рации отрезки при подаче лент под прижим10 (см, фиг. 4). Фиксацию талона 17 с участком 18 синтетической пленки на детали крояосуществляют после его отрезки от лент нагреванием выступаащих за бумажный та 1773963лон 17 краев участка 18 синтетической ленты 4,Устройства маркировки деталей кроя, реализующее...

Номер патента: 1754810

Опубликовано: 15.08.1992

Авторы: Гончаров, Карбова, Кофман, Манцевич

МПК: D01G 15/78

Метки: чесальной, шляпка

...гранями перфорации, Поверхность снаружи покрь 1 та эластичнь 1 м материалом. 1 з.п. ф.лы, 2 ил,друга таким образом, что их соответству 1 ощие перфорации 4 совпадают и иглы 5 получают возможность перемещаться сквозь перфорации 5, При этом проходя сквозь перфорации 4 и эластичный материал 7, они тщательно очища 1 отся от очесов, Кроме того, эластичный материал 7 закрывает перфорации 4 и предотвращает попадание очесов и сора в перфорации и вовнутрь шляпки, Поверхности 2 и 3 перемещают средством перемещения, которое синхронизировано с силовыми элементами шляпки, .Оно может быть выполнено либо автономным, либо в виде преобразователя движения корпуса шляпки под действием силовых элементов (т,е, поверхности могут первмещаться одними и теми же...

Номер патента: 1728312

Опубликовано: 23.04.1992

Авторы: Архипова, Бронз, Лазаренко, Манцевич, Рыбина

МПК: D04B 1/24

Метки: выработки, изделия

...изгиб трубки путем стягивания вогнутой части (подъема носка) жаккардовыми петлями с распределением 1;1, 1:2, 1;3 и т.д., при этом другая часть вяжется на всех иглах.Таким образом, предлагаемый способ выработки изделия иэ трикотажных трубок позволяет при высокой производительности существенно улучшить и расширить ассортимент изделий,На фиг. 1 представлен изгиб трикотажной трубки; на фиг, 2 - патрон структуры вогнутой части изгиба; на фиг, 3 - патрон структуры выпуклой части изгиба; на фиг. 4 - трубка с двумя изгибами; на фиг. 5 - патрон структуры развертки трубки с изгибами; на фиг. 6 - патрон структуры развертки трубки с двумя выпуклостями; на фиг, 7 - процесс изготовления женского комбинезона; на фиг. 8 - изделие в изометрии.На...

Номер патента: 1718379

Опубликовано: 07.03.1992

Авторы: Аношкин, Воличенко, Манцевич, Рыжов, Чертков

МПК: H03K 23/66

Метки: деления, делитель, дробным, коэффициентом, переменным, управляемый, частоты

...управляемого делителя частоты с дробным переменным коэффициентом деления можно представить в виде последовательности одинаковых циклов работы.В начале цикла работы первый, второй и третий делители 2, 6 и 7 частоты находятся в исходном состоянии, обнулены и в них занесены коды величин К, Ь и а. ВЯ-триггер 10 находится в нулевом состоянии, поэтому высокий потенциал с его выхода задает значение (К+ 1) коэффициента деления первого делителя 2 частоты и разрешает прохождение импульсов с его выхода через элемент И 5 на счетный вход третьего делителя 7 частоты.В первой части цикла работы устройства частота следования импульсов на выходной шине 4 оказывается в (К+ 1) раз меньше частоты следования импульсов на входной шине 1....

Номер патента: 1675421

Опубликовано: 07.09.1991

Авторы: Гильман, Гончаров, Кофман, Манцевич, Оренбах, Сажин

МПК: D01G 15/24

Метки: чесальной, шляпка

...время удаления очесов с игл 1 О гарнитуры 6 в зону между очищающим средством 3 и основанием 11 гарнитуры 6. На элементах 4 жесткости очищающего средства 3 закреплено винтами 12 устройство 13 для удаления очесов, выполненное в виде ножа, лезвие которого установлено вплотную к последнему, по ходу продукта, ряду игл 10 гарнитуры 6 шляпки. Разводку между устройством для удаления очесов 13 и гарнитурой главного барабана 14 устанавливают соответственно разводке между главным барабаном 14 и гарнитурой 6 шляпки. Устройство 13 может быть выполнено, например, в1675421 Формула изобретения 3виде валика небольшого диаметра с игольчатой гарнитурой и качающейся гребенной планки, очищающей валик.Шляпка работает следующим образом.Через определенное...

Номер патента: 1668084

Опубликовано: 07.08.1991

Авторы: Казин, Манцевич

МПК: B21C 37/08, B23K 37/04

Метки: сварки

...10кулачка 9,Толкатель 8 установлен в кронштейне13 аппарата 1 с возможностью перемещения в направлении, перпендикулярном перемещению ползуна 6, и зснащен кулиснойвтулкой 14.На торце кулачка 9 смонтирован кривошипный палец 15, установленный во втулке,14 толкателя 8. Направляющий ручей 3 оснащен поддерживающим крон штейном 16 сполэуном 17. На ползуне 17 смонтированповоротный двуплечий рычаг 18 и конечныйвыключатель 19, Направляющий ручей 3также имеет склиз 20. 40Устройстцо работает следующим образом.При сварке иэделие 4 перемещается внаправляющем ручье 3, При воздействииторца изделия 4 на двуплечий рычаг 18 осу ществляется поворот рычага 18, который включает конечный выключатель 19. Последний дает команду на поворот выходного вала 2 с...

Номер патента: 1624070

Опубликовано: 30.01.1991

Авторы: Гончаров, Кофман, Макарьин, Манцевич

МПК: D01G 15/32

Метки: боковая, раме, стойка, чесальной

...валика 14 и валиков выпускной зоны 15, В цилиндрические(57) Изобретение относится к текстильной промышленности и позволяет улучшить эксплуатационные свойства боковой стойки к раме чесальной машины. Боковая стойка, включающая опоры для рабочих органов и элементы жесткости, дополнительно снабжена виброизоляторами и блоком опор с горизонтальными и вертикальными направляющими участками. При этом каждый виброизолятор расположен на горизонтальном направляющем участке блока опор рабочих органов машины, 4 ил. выемки опоры вращающегося рабочего органа (фиг.З) вставлен стакан 16, е который запрессован подшипник 17. Положение стакана 16 зафиксировано болтом 18.Вибрационное возмущение, идущее от вращающихся рабочих органов, передаегся через...

Номер патента: 1615246

Опубликовано: 23.12.1990

Авторы: Гончаров, Карбова, Кофман, Манцевич

МПК: D01G 15/92

Метки: гарнитуры, игольчатой, монтажа

...шляпки. При установке (монтаже) игольчатого полбтна 1 на корпус 3 основание4 полотна 1 растягивают продольнымиусилиями Р, Затем закрепляют клипсы 2 на выступах корпуса 3 загибаясвободные концы клипс вокруг выступов. После этого закрепляют на корпу-се 3 продольные стороны полотна 1 планками 5.На фиг, 3 показаны направления технологических нагрузок Р 1, на иглу 6полотна 1 и направления воздействияУ,с и Р, основания 4 на иглу б. На,основанйе действует суммарная сила,которая состоит из упръгнх сил основания Ро и параллельно действующихсил дополнительной упругости основания, возникающих при монтаже по предлагаемому способу,Способ, по аналогии с опорами качения в машиностроении, обеспечивает иглам гарнитуры предварительное дополнительное...

Номер патента: 1559006

Опубликовано: 23.04.1990

Авторы: Гончаров, Кофман, Манцевич

МПК: D01G 15/32

Метки: боковая, раме, стойка, чесальной

...3 - то же, в увеличенном бе машины состоит из1, соединенных по-:2. Боковыестойкипластин 3 с размещенсторон элементами(57) Изобретение относится к текстильному машиностроению, в частности кчесальным машинам, и позволяет снизить металлоемкости боковой стойкибез ухудшения жесткостных характеристик, Для достижения поставленной целив пластинах боковых Стоек выпОлнеиыотверстия, В каждой ячейке элементовжесткости выполнено одно отверстие,имеющее форму ячейки, Грани отверстийравноудалены от соответствующих граней ячеек. 3 ил. имеют отверстие, Геометрические цеи" тры отверстий, выполненных в пластине 3, совмещены с центрами ячеек. Грани б отверстий расположены параллельно соответствующим граням ячеек 5 и; удалены от них на одинаковые...

Номер патента: 1507829

Опубликовано: 15.09.1989

Авторы: Гаврилова, Китай, Кропачев, Куляшев, Линд, Манцевич, Шестакова, Ширшов

МПК: C22B 3/00

Метки: железо, металлы, переработки, содержащих, сульфидных, цветные

...серии опытов, отбирая для каждо в таблице (опыт 7).го опыта необходимое количествоПредлагаемый способ дает значиОбработку окисленной пульпы ка- тельно лучшие показатели разделения.мерным продуктом проводили при раз-Обработка камерным продуктом окисличных соотношениях камерного про- ленной пульпы при его количестведукта и окисленной пульпы, изменяя 10 0,04-0,5 от исходного позволяет пов каждом опыте количество камерного высить извлечение в концентрат никепродукта при постоянном количестве ля на 0,5-0,7, меди на 0,7-2,1, коокисленной пульпы. Обработку прово- . бальта на 1,5-2,5 Е при снижении отодили в течение 10 мин при 90 С и пе- ношения железа к никелю с 3,15 доремешивании, Далее проводили осаж 2,4, железа к меди с 11,9 до 9,0,дение...

Номер патента: 1500988

Опубликовано: 15.08.1989

Авторы: Батян, Гиоев, Голоднов, Кунцевич, Манцевич, Сачок, Спица

МПК: G04D 7/12

Метки: датчик, индуктивный, кварцевых, хода, часов

...его перемагничивания.Для получения идентичных компенсирующих и измерительных обмоток ихвыполняют намоткой в два провода.Возможно выполнение компенсирующейобмотки подвижной, что позволит увеличить точность настройки дат,чика. Датчик может быть раэмещен в ферромагнитном экране,Устройство работает следующим образом,При установке (фиг.1) кварцевыхчасов 6 на индуктивный датчик в измерительной 1 и компенсирующей 2 обмотках возбуждается ЭДС от электро-:магнитного поля рассеяния шаговогодвигателя кварцевых часов б. На выходе Индуктивного датчика создаетсявременной интервал последовательностей хода часов, по которбму судят оточности хода кварцевых часов.Временный интервал последовательткостей хода кварцевых часов формируется суммарной...

Номер патента: 1493697

Опубликовано: 15.07.1989

Авторы: Гончаров, Кофман, Макарьин, Манцевич

МПК: D01G 15/32

Метки: боковая, раме, стойка, чесальной

...уровнем верхней гра.80149369 ному машиностроению, можеч ользовано в чесальных маь оляет повысить жестко стоек рам чесальных машин жения поставленной цели э сти размещены с двух сто выполнены в виде верхцег наиболее удалена от основания пластины, Пластины 3 в боковых стойках 1 размещены так, что вертикальные оси поперечных сечений пластин совпадают с соответствующими осями опор 8 рабочих органов 9,10,11, где 9 - приемный 10 - главный, 11 - съемный барабаны,Толщина боковой стойки 1-100 мм, пластины - 20 мм, грани ячейки - 8- 10 мм. По контуру боковая стойка 1 усилена ребром жесткости толщиной 20 мм. Отверстия для удаления угаров усилены контурными ребрами жесткоститолщиной 10 мм. Площади ячеек 7 поясов 5 и 6 определены исходя из...

Номер патента: 1385292

Опубликовано: 30.03.1988

Авторы: Воличенко, Манцевич, Рыжов

МПК: H03L 7/00

Метки: адаптивный, фильтр

...сигнал, промодулированный по частоте (фиг, 2 б), поступает одно,временно на линию 8 задержки и демодулятор 1, где он детектируется (фиг. 28), затем он поступает на дифференцирующий 3 О элемент 5 (фиг. 2 6), а после дифференцирования сигнал подвергается двухполупериодному вьпрямлению (фиг,2 й) .На выходе двухполупериодного выпрямителя 6 образуются импульсы, форма которых недостаточно точно отражает пилообразный35 закон изменения частоты на выходе устройства и требуемый для этого закон изменения полосы пропускания управляемого ФНЧ 3. Поэтому после пвчхполупериодного выпрямителя 6 включен формирователь 7 амплитудно-модулированных импульсов, имеющих крутые фронты и плоскую вершину (,иг.2 д), Именноэти импульсы и используются для...

Номер патента: 1357471

Опубликовано: 07.12.1987

Авторы: Бирюков, Кофман, Манцевич, Шахбазян

МПК: D01G 15/36

Метки: барабана, ножевого, планочного, привод, трепала, трепальной, хлопка

...( ф( 4)1 г,14 - Сг (Ц г)Ь,-И ).1 Яг4 с 4 (Ж Ч 4) 4 ( И 4)11 М =-М5,1 м 5 57471 2жестко связанных с валом грузов 12,связанных направляющими 13 с ведущейполумуфтой 9, и пружин 14, препятствующих перемещению грузов 12 к периферии до достижения ведущей полумуфтой скорости 0,7-0,8 от номинальной.Привод работает следующим образом,При включении электродвигателячерез клиноременные передачи 2 и 4передается движение вентилятору 3 иножевому барабану 5, который разгоняется до скорости 0,7-0,8 от номинальной. Одновременно электродвига тель 1 через клиноременную передачу6 приводит в движение ведущую полумуфту 9 центробежной фрикционной муфты 7. При достижении ведущей полумуфтой 9 указанной скорости сила инер ции перемещает грузы 12 по направляющим 13...

Номер патента: 1317619

Опубликовано: 15.06.1987

Авторы: Андрияшин, Воличенко, Кирьян, Манцевич, Рыжов, Фоминых

МПК: H02M 7/538

Метки: вторичный, источник, питания

...с точкой соединения диода 11 и конденсатора 12.7619 2 5 10 15 20 25 30 35 9 и с обмотки 2 через дифференцирующую цепочку 11-, 12-, 13, причем амплитуда последнего импульса должна быть больше. При этом транзисторы 5 шунтируются на время, определяемое параметрами дифференцирующей цепочки, равное или большее времени рассасывания заряда в транзисторе 1 противоположного плеча. Это обеспечивает за- держку открывания управляемого основного транзистора 1 и исключает появление сквозных токов. После перезарядки конденсатора 12 дифференцирующая цепочка не влияет на работу транзисторов 5. Запитка этих транзисторов повышенным напряжением с обмоток 2 и 9 обеспечивает уменьшение напряжения насыщения транзисторов 1, что значительно повышает КПД...

Номер патента: 1257544

Опубликовано: 15.09.1986

Авторы: Воличенко, Манцевич, Пакин, Рыжов

МПК: G01R 23/00

Метки: девиации, частоты

...20 какии кольца ФАПЧ по окончании управляющего импульса управляющее напряжение запоминается в блоке 5 памяти,В результате на выходе блока25 памяти образуется постоянный сигналрида, изображенного на фиг. 2 в, ана выходе управляемого генератора 6и далее усилителя 7 высокой частотыобразуется сигнал с неизменной часто 30 той, равной частоте заполнения импульсов входного сигнала (фиг. 2 г).В режиме измерения частоты сигналовс временным разделением каналов ключ10 замкнут (вид входного сигнала показан на фиг. За). Огибающая с амплитудного детектора 14 поступает через сумматор 16 на блок 12 формирования канальных импульсов, где выделяются последовательности импульсов каждого канала (фиг. Зв). Импульсы измеряемого канала, выбранныекоммутатором...

Номер патента: 1218490

Опубликовано: 15.03.1986

Авторы: Аношкин, Манцевич, Рыжов

МПК: H04L 27/12

Метки: информации, манипуляцией, передачи, частотной

.... тогда, когда состояние управляющих фазовыми манипуляторами 8 и 9 видеосиг,налов (фиг, 2, 3 и 2, и) не совпа- ,дают. Импульсы (фиг. 2, л) с выхода , блока 11 контроля поступают на установочный вход блока 10 управления и 2 8490 4: обеспечивают изменение состоянияодного из его выходных сигналов(фиг. 2, л и 2, з) в зависимостиот состояния сигнала (Фиг. 2, е),управляющего частотным манипулятором 2,В соответствии с изменением управляющих сигналов (фиг. 2,э и 2, и)фазовые манипуляторы 8 и 9 изменяют1 О фазы входных высокочастотных колебаний с частотами 1, и , (фиг, 2,аи 2,б),С выходов фазовых манипуляторов 15 8 и 9 на сигнальные входы частотногоманипулятора 2 поступают высокочастотные колебания (Фиг. 2, м и 2, н)с частотамии, причем фазыэтих...

Номер патента: 1197128

Опубликовано: 07.12.1985

Авторы: Воличенко, Манцевич, Рыжов

МПК: H04L 27/12

Метки: передачи, сигнала, частотно-манипулированного

...блоком 5 Формирования частот (Фиг. Зв,г). Выходной сигнал предложенного устройства формируется поочередным подключением сигнала первого 4 и второго 5 блоков формирования частот йа выход устройства через переключатель 3. При этом выбор того или иного блока 4 и 5 Формирования частот определяет сигнал с компаратора 7, на котором происходитсравнение кодового сигнала (Фиг. Зб) и сигнала синхроимпульсов (Фиг. За), соответствующего по фазе второму блоку 5 формирования частот. При соответствии этих уровней на выходе компаратора .7 формируется логический "О" и на выход устройства подключен второй блок 5 формирователя частот, при несовпадении этих уровней на выходе компаратора 7 формируется 35 логическая 1 и на выход устройства подается сигнал...

Номер патента: 1109934

Опубликовано: 23.08.1984

Авторы: Аношкин, Манцевич, Мещеряков, Рыжов

МПК: H04L 27/12

Метки: передачи, сигналов, частотно-манипулированных

...на фиг. 2 - временные диаграммы, поясняющие его работу.Устройство для передачи частотноманипулированных сигналов содержит генераторы 1 и 2 гармонических колебаний, коммутатор 3, мощный автогенератор 4, инвертор 5, смеситель 6,. фильтр 7 нижних частот, фазосдвигающий блок 8, усилитель-ограничитель 9, дифференцирующий блок 10, сумматор 11 однополярных сигналов, синхронизатор 12, блок 13 формирования цифровых сигналов, фазовый манипулятор 14, первый умножитель 15 частоты, второй фазосдвигающий блок 16, второй усилитель-ограничитель 17, второй дифференцирующий блок 18, второй инвер-, тор 19, второй сумматор 20 однополярных сигналов, второй умножитель 21, частоты, первый триггер 22, третий дифференцирующий блок 23, третий инвертор 24,...

Номер патента: 1107322

Опубликовано: 07.08.1984

Авторы: Аношкин, Манцевич, Мещеряков, Резвецов, Рыжов

МПК: H04L 27/12

Метки: манипулятор, частотный

...с и д") с выходов задающих генераторов .1 и 2 поступают на смеситель 3 и через первый и второй переключатели7 и 8 фаз - на переключатель 6 частот. С выхода смесителя 3 колебание (фиг.20) разностной частоты Г =подается на удвоитель 4 частоты. В момент прохождения колебания разностной частоты дй через 0 на выходе удвоителя 4 частоты появляются импульсы (фиг.2 г) с частотой следования 2 йд. Эти импульсы поступают на вход синхронизатора 5 и на вход элемента 9 задержки, на выходе которого получают задержанную на половину периода следования последовательность импульсов (фиг.Ь) с частотой следования 2 Гд. Эти импульсы через элемент ИЛИ 10 поступают на первые входы первого и второго элеменТов И 11 и 12 (фиг.2 щ).С выхода синхронизатора 5...

Номер патента: 1099406

Опубликовано: 23.06.1984

Авторы: Аношкин, Манцевич, Мещеряков, Рыжов

МПК: H04L 27/12

Метки: информации, манипуляцией, передачи, частотной

...сигнала (фиг, 2 е 3, управляющего частотным манипулятором 2. Эти импульсы поступают на второй вход элемента И 13, Сигнал, разрешающий прохождение импульсов на выход элемента И 13, поступает на первый вход этого элемента с выхода перНа фиг. 1 изображена структурнаяэлектрическая схема устройства; нафиг. 2 " временные диаграммы, поясняющие его работу,Устройство для передачи информациисодержит синтезатор 1 частоты, частотный манипулятор 2, сййхронизатор 3,Изобретение относится к радиотехнике, может найти применение в системах передачи информации с частотной манипуляцией.Па основному авт.св. У 675618 из вестно устройство для передачи информации с частотной манипуляцией, содержащее последовательно соединенные синтезатор частоты, фазовый...

Номер патента: 1078650

Опубликовано: 07.03.1984

Авторы: Воличенко, Манцевич, Рыжов

МПК: H04J 4/00

Метки: модуляцией, передачи, сигналов, частотной

...низкой частоты, блок ключевбйпамяти, второй управляемый генератор и смеситель, второй вход которого соединен с выходом первого управляемого генератора, а выход - с входом фильтра и вторым входом фазовогодетектОра, выход блоса управлениясоединен с вторым входом блока ключевой памяти.На чертеже представлена структурная электрическая схема устройства.Устройство для передачи сигналовс частотной модуляцией содержитфильтр 1, синхронизатор 2, коммутатор 3, первый управляемый генератор 4, модулятор 5, опорный генератор б, фазовый детектор 7, фильтр 8низкой частоты, блок 9 ключевой памяти, второй управляемый генератор10, смеситель 11, блок 12 управления.Устройство работает следующимобразом. 65 Информационный сигнал поступаетна вход...

Номер патента: 1050129

Опубликовано: 23.10.1983

Авторы: Воличенко, Манцевич, Рыжов

МПК: H04L 27/12

Метки: модуляцией, передачи, сигналов, частотной

...блока, второй вход которого соединен с выходом первого формирователяимпульсов, к,входу которого подключенвыход формирователя управляющих импульсов, и с вторым входом третьегопереключаоцего блока, причем выходыпервого и второго переключающих блоков подключены соответственно ктретьему входу управляемого генератора и к второму входу импульсного Фазового детектора.На Фиг, 1 представлена структурнаяэлектрическая схема предложеного устройства; на фиг 2 - эпюры напряжений,поясняющие его работу,Устройство для передачи сигналовс частотной модуляцией содержит синхронизатор 1, коммутатор 2, управ-ляемый генератор 3, Фазовый детектор4, опорный генератор 5, первый Фильтр6 нижних частот,.блок 7 памяти, форми-рователь 8 управляющих импульсов,...

Номер патента: 1015505

Опубликовано: 30.04.1983

Авторы: Воличенко, Манцевич, Рыжов

МПК: H04L 27/12

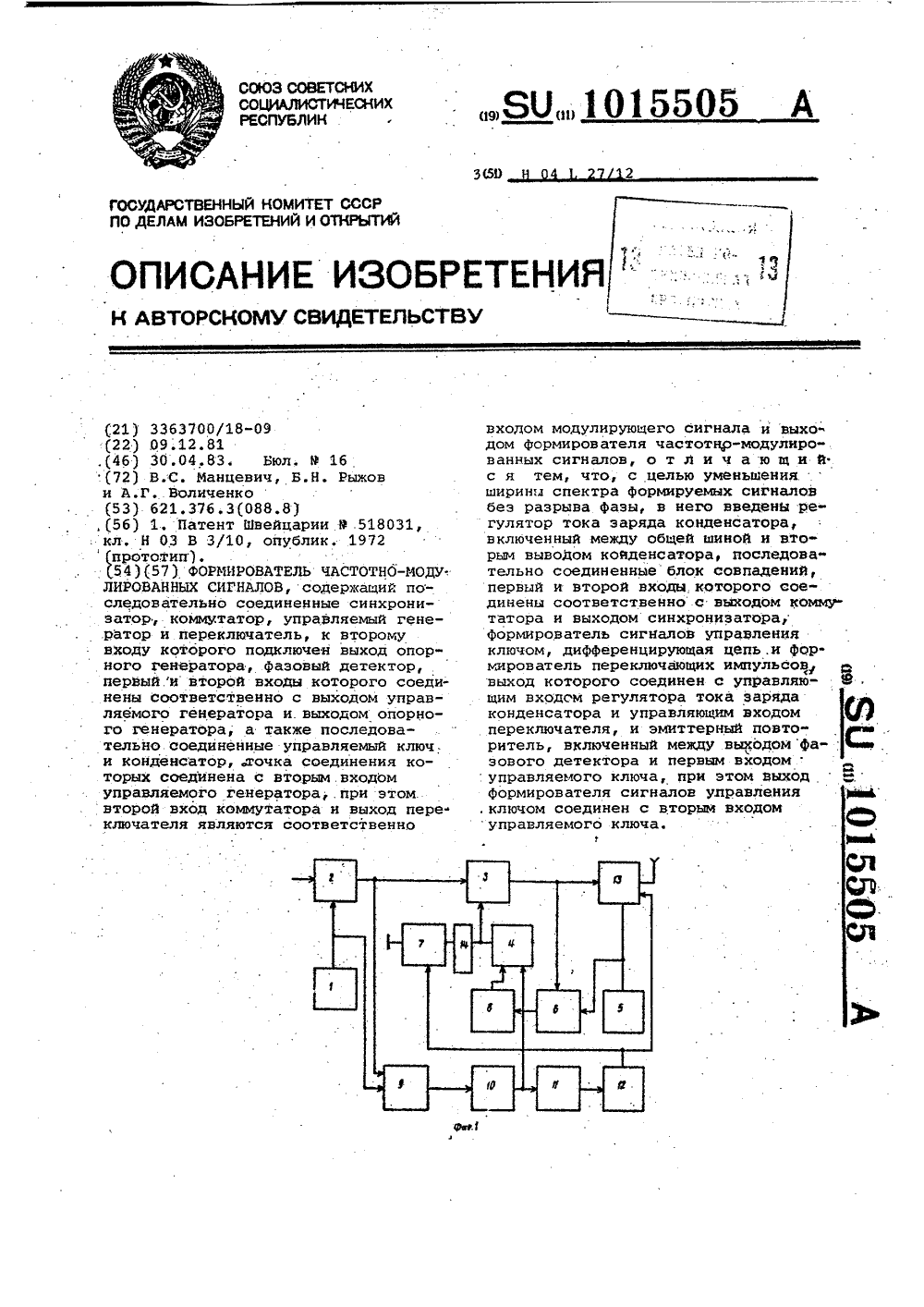

Метки: сигналов, формирователь, частотно-модулированных

...с вторым входомуправляемого ключаНа Фиг.1 представлена структурная,электрическая схема предлагаемого.Формирователя частотно-модулированных сигналов; на фиг, 2 - временныедиаграммы его работыФормирователь частотно-модулированных сигналов содержит синхронизатор 1, коммутатор 2,. управляемыйгенератор 3, управляемый ключ 4,опорный генератор 5, фазовый детектор б, регулятор 7 тока заряда конденсатора, эмиттерный повторитель 8,блок 9 совпадений, формирователь 10сигналов управления ключом, дифференцирующую цепь 11, Формирователь12 переключающих импульсов, переключатель 13, конденсатор 14,Формирователь частотно-модулированных сигналов работает следующим"образом,. Модуляция управляемого генератора3 модулирующим сигналом полезнойинформации...

Номер патента: 1008880

Опубликовано: 30.03.1983

Авторы: Воличенко, Манцевич, Мещеряков, Ошмарин, Рыжов, Юрков

МПК: H03B 7/12

Метки: радиоимпульсов, формирователь

...дестабилизирующих факторов приводит к изменению ширины спектра выходных сигналов.Цель изобретения - увеличение стабильности ширины спектра выходных сигналов. 40 для достижения поставленной цели в формирователь радиоимпульсов, содержащий последовательно соединен- ные источник высокочастотного сиг 45 нала и фильтр, последовательно соединенные амплитудный модулятор, интегратор и исполнительный элемент, выход которого соединен с выходом фильтра, а также усилитель мощности, выход которого является выходом формирователя радиоимпульсов, между вы- ходоМ амплитудного модулятора и управляющим входом исполнительного элемента введены последовательно соединенные первая дифференцирующая цепь, 55 триггер и первый управляемый ключ, между вторым...

Номер патента: 995365

Опубликовано: 07.02.1983

Авторы: Воличенко, Манцевич, Рыжов

МПК: H04L 27/12

Метки: модуляцией, передачи, сигналов, частотной

...модуляционный:сигнал. Применение дешифратора 11 ирегулируемого усилителя 12 позволяет передать не только двухпоэиционный, но и другие виды кодов, чтопозволяет оптимизировать девиацию передаваемого сигнала.Таким образом, устройство дляпередачи сигналов с частотной модуляцией позволяет полностью исключить комбинационные и побочные составляющие спектра и, следовательно,сузить спектр передаваемого сигнала,а также оптимизировать девиациюпередаваемого сигнала при различныхвидах кода,формула изобретения которого подключен к первому входу импульсного фазового детектора,второй вход и выход которого соединены .соотнетстненнос выходом делителя частоты и с входом второго фильт"ра нижних частот, выход которогоподключен к входу...
