H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 882011

Опубликовано: 15.11.1981

Авторы: Киселев, Номоконов, Толстяков, Яковлев

МПК: H04L 7/08

Метки: м-последовательности, фазы

...блок и блок вычисления вероятностей, вход которого соединен с выходом сумматора по модулю два, причем блок вычисления вероятностей соединен с запоминающим блоком, при этом сигнальные выходы и входы запоминающего блока соединены соответственно с друтими входами первого и второго блока вентилей и с выходами вспомогательного генератора М-последовательнос. ти, причем другой вход сумматора по модулю два объединен с другим входом коррелятора,На чертеже приведена структурная электрическая схема предлагаемого устройства.Устройство для определения фазы М-последовательности содержит коррелятор 1, пороговый блок 2, стробирующий блок 3, генератор 4 М-последовательности, первый блок 5 вентилей, запоминающий блок 6, блок 7 вычисления вероятностей,...

Номер патента: 882012

Опубликовано: 15.11.1981

Авторы: Красковский, Липовецкий

МПК: H04L 7/08

Метки: радиоканала, регенератора, синхронизации, тактовой

...на подстройку и анализ состояния системы синхронизации с выхода асинхронного интегрального приемника 18, который выполняет функцию преобразования дроблений сигнала в краевые искажения, Полезный сигнал поступает на вход асинхронного интегрального приемника 18, а на его выходе осуществляется дискретизация временного положения фронтов преобразованного сигнала, для чего на один из его входов подается сигнал с выхода опорного генератора 1. Выделенные фронты поступают через блок 19 коммутации на подстройку, а через ключ 13 на вход интегратора 15, в котором для сокрашения времени поиска состояния синхронизма включен малый коэффициент интегрирования. При наличии сигнала на выходе интегратора 15 с помощью блока 17 управления производится...

Номер патента: 882013

Опубликовано: 15.11.1981

Авторы: Драган, Сребродольский, Терентьев

МПК: H04L 13/06

Метки: двигатель, лентопротяжного, механизма, нереверсивный, шаговый

...Нереверсивный шаговьщ двигатель для ленто.1 Опротяжного мехвщзма содержит зубчатый ротор1, насаженный на вал 2, статор, состоящий издвух зубчатых частей 3 н 4, немагнитный корпус 5, первую и вторую обмотки 6 и 7 статора 3Устройство работает следующим образом.При поступлении тока в одну из обмоток 6и 7 зубчатый ротор 1 поворачивается до тех пор,пока его зубцы не окажутся напротив зубцовтой зубчатой части 3 или 4 статора, на которой 20расположена обмопса, находящаяся под током.При поступлении тока в другую обмотку приодновременном опслючении первой зубчатыйротор 1 снова поворачивается так, что его зуб.цы оказываются напротив зубцов соответству882013 ющей зубчатой части статора, на которой расположена находящаяся под током...

Номер патента: 882014

Опубликовано: 15.11.1981

Автор: Волкодаев

МПК: H04L 13/12

Метки: коммутатор

...течет ток по обмотке записи 7 дистационнного переключателя 5, который, сработав, замыкает свои замыкающие контакты 12, Но вследствие протекания тока через его обмот- ку записи 7 открывается транзистор 10, что в совокупности с замыкающим контактом 12 дистанционного переключателя 4 образует цепь тока, который осуществив заряд конденсатора 13, течет через обмотку отбоя 8 дистанционного переключателя 4, Последний срабатывает, возвращается в исходное состояние, разрывая при этом своими замыкающими контактами 12 цепь своей обмотки отбоя 8. Разряд конденсатора 13 через обмотку отбоя8 дистанциОнного переключателя 4 обеспечиваетего надежное срабатывание.882014 1 О 15 Составитель Е, Любимовактор М, Циткина Техред И. Нинц Корректор О, Билак аказ...

Номер патента: 882015

Опубликовано: 15.11.1981

Авторы: Гришин, Думицкий

МПК: H04L 25/18

Метки: согласования

...(транзисторный ключ 16 в это времяоткрыт) и формируется токовая посылка стоповая,При плавном открыванк 1 формирователя 4на его выходе плавно понижается нотенциап,в результате чего при некотором значении потенциала на выходе порогового блока 5 появляется высокий потенциал, который подтверждает высокий потенциал на выходе элемента ИИЛИ 2, При поступлении на вход нижнего уровня напряжения низкий потенциал поступает навход элемента И-ИЛИ 2. Однако на выходеэлемента И-ИЛИ 2 еще сохраняется высокийпотенциал за счет наличия на его первом входевысокого потенциала, и состояние оптоэлектроьного ключа 8 и усилителя 6 не изменяется(они включены), Низкий потенциал на выходеключа 1 выключает формирователь 4 и опто.электронный ключ 7.В линии...

Номер патента: 882016

Опубликовано: 15.11.1981

Авторы: Киселев, Митрохин, Хохлов

МПК: H04L 25/38

Метки: интервально-кодовых, приемник, сигналов

...5, являющийся первым в общем числеии/пч регистров, до значения ит(2 . - 1) тоесли комбинация должна быть записана во всебуферные регистры 5, где и - число буферныхрегистров 5; в - количество отличительныхкачеств, содержащихся в элементарном сигнале,то - период следования импульсов ГТИ 2,20 25 ЗО 35 40 45 50 55 4Количество элементарных сигналов с в-качествами в последовательности может изменять. ся от двух при записи комбинации в буферные регистры 5, определяемые одинаковыми качествами сигнала, но различными паузами между ними, до значения гп + 1, если запись производится во все буферные регистры 5,При приеме из линии связи пускового сигнала (пусковому сигналу ставится в соответствие одно из его качеств, например положитель....

Номер патента: 882017

Опубликовано: 15.11.1981

Авторы: Бабенко, Рындак, Тахтерина

МПК: H04L 27/10

Метки: двоичных, передачи, приема, сигналов

...по времени превыша.юшее длительность одного элементарного символа и поражающее одноименные символы двухразнесенных во времени двоичных каналов, торешающий блок 11 после анализа длительностипоражения отключает от входа частотного модулятора 12 двоичный канал с выхода элемента5 задержки и подсоединяет двоичный канал сбольшим временем задержки, который передается после действия помехи и с помощью ко.торого в линии связи поступают символЫ, ранее пораженные помехой. После того как пораженные символы снова переданы в линию связи, решающий блок 11 подключает ко входучастотного модулятора 12 двоичный канал свыхода элемента 5 задержки,На приемной стороне в частотном демодуляторе 14 происходит преобразование частотноманипулированного сигнала в...

Номер патента: 882018

Опубликовано: 15.11.1981

Автор: Архипов

МПК: H04L 27/14

Метки: дешифратор, сигналов, цифровой

..."единицы" на втором выходе управляющего регистра 4 разрешается съем информации с декодируюших блоков б и 8 негативаи позитива; а при появлении45 "единицы" на третьем выходе отпирается ключ 5 номинала, счетчик 7 номинала сбрасывается, и начинается отсчет, Сосгояние счетчика номишла дешифрируется декодируюшими блоками б и 8.С приходом фронта импульса, совпадающего 5 О с концом периода, который одновременно является началом следуюшего периода, устройство работает следующим образом.При появлении "единицы" напервом выходе управляющего регистра 4 ключ 5 номинала за пирается, и счетчик 7 номинала останавливается. Прн появлении "единицы" на втором выходе управляющего регистра 4 дается разрешение на сьем информации с декодируюших блоков 6 и...

Номер патента: 882019

Опубликовано: 15.11.1981

Авторы: Петрович, Порохов

МПК: H04L 27/22

Метки: приема, сигналов, фазоманипулированных

...И.Нипц Редактор М. Циткина ор О. Б Заказ 10000 7 Тираж 701 . ПодпНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб д. 4/5 исное ил ППП "Патент", г. Ужгород, ул. Проектная, 4 Фаэоманипулированный сигнал после усиления в усилителе 6 для снятия манипуляции проходит через умножнтель 7 и делитель 8 и поступает в фазовращатель 9, где формируются опорные напряжения с тремя различными фаза.5 ми; Благодаря им в фазовом детекторе 10 уси. ленный сигнал детектируется, Вызванное манипуляцией фазы входного сигнала каждое изменение напряжения на выходе фазового детектора 10 используется блоком 11 для восстановления границ линейных посылок. Сигнал с блока 11 управляет решающим блоком 12 и использ 1...

Номер патента: 884163

Опубликовано: 23.11.1981

Авторы: Александров, Грешневиков, Ключко, Кузнецов, Николаев

МПК: H03M 13/51, H04L 17/30

Метки: адаптивного, декодирования, дублированных, мажоритарного, сигналов, телемеханических

...на выход устройства для состояний 01 и 11 40 счетчика 2(две или три единицы из трехвозможных) информационный "0" формируется и выдается на выход устройствадля состояний ОО и 10 счетчика 2(триили два нуля из трех возможных),Если 4 результат мажоритарной обработки два 45Уиз трех необходимо выдать повторно, тона выход решающего блока 9 подаетсясинхросигнал . В, который поступает науправляющие входы переключателей 13,,управляющий вход ключа 18. Переключатели 13 подключают решающую схему 50.блока 9 на выход регистров 6,7 и 8, аключ 18 открывается. Содержимое регистров 6 и 7 поступает в решаюший блок9, где формируется мажоритарный результат, выдаваемый(повторно) через ключ 18на выход устройства.Если состояние каналов связи на момент...

Номер патента: 884164

Опубликовано: 23.11.1981

Авторы: Богданов, Викторов, Головко, Шашкин

МПК: H04L 1/14

Метки: информации, передачи

...блок 13, причемканал 5 связи и обратный канал 11связи связывают между собой приемную,и передающую стороны 14 и 15.884164выбрано равным времени задержки синхросигнала на обработку в блоке выделения синхросигнала 7. Тем самым в вычитак- шем блоке 13 из группового сигнала исключается синхросигнал и на его выходе получается чистый информационный сигнал, который подается в блок декодирования 6, где производится его выделение и обработка.1 о В предлагаемом устройстве на входблока декодирования подается практически чистый информационный сигнал, а воздействие синхросигнала, исключено, увеличена достоверность передачи информации. Система передачи информации работает следующим образом.Групповой сигнал, состоящий из информационного сигнала...

Номер патента: 886282

Опубликовано: 30.11.1981

Авторы: Васин, Лосев, Орлов

МПК: H04L 1/16

Метки: двум, информации, каналам, параллельным, приема, связи

...декодеров7 через дополнительные элементы ИЛИ 10данного канала поступает на,логический блок 15, который запрещает выдачу 55 вспомогательной. кодовой комбин,",цииданного канала потребителю. В противном случае логический блок 15 формирует сигнал разрешения выдачи данной 1Устройство работает следующим образом.Работа в первом режиме обусловлена приходом на один из входов устройства искаженной, а на другой - неискаженной кодовых комбинаций. В этом случае блоки 3 защиты от ошибок обоих каналов 1 и 2 вырабатывают разные управляющие сигналы, которые поступают на первый и второй входы логического блока 15, В этом случае с логического блока 15 поступает сигнал разрешения выдачи кодовой комбинации потребителю тому блоку 3 защиты от ошибок, где...

Номер патента: 886285

Опубликовано: 30.11.1981

Авторы: Гриневич, Курзин, Чепиков

МПК: H04L 5/02

Метки: дискретных, интегрального, приема, сигналов

...блока 2 фронты поступают на вход блока 11 и воздействуют нанего так, что на выходе образуется непрерывная3последовательность синхроимпульсов с периодом Тофаза которых совпадает со средней фазой положительных фрон тов. Эта последовательность является устойчивой, так как блок 11 обладает свойством усреднения. С выхода блока 3 выделенные отрицательные фронты поступают на вход блока 12, на выходе которого образуется также непрерывная последовательность синхроимпульсов.30Выходы обоих блоков 11 и 12 объединяются во втором элементе ИЛИ 5, На вход блока 9 постугают как положительные, так и отрицательнйе фронты, объединенные первым элементом ИЛИ 4. Блок 9 на своем приемном выходе гене 35 рирует последовательность прямоугольных импульсов...

Номер патента: 886286

Опубликовано: 30.11.1981

Авторы: Гильман, Третьяк, Ушаков

МПК: H04L 5/06

Метки: информации, приема-передачи

...не показан) . Усилитель 36286 4Предлагаемый способ позволяетуменьшить краевые искажения и обеспечивает упрощение устройства приемапередачи информации. 388 усиливает токи передаваемых частот до уровня, необходимого для передачи в канал связи.Дифференциальный блок 4 обеспечивает переход с четырехпроводной на двухпроводную линию канала связи. Усилитель 5 усиливает приходящие из канапа связи токи частот приема. Фильтр 6 служит для выделения токов частот второго подканала, Усилитель- ограничитель 7 осуществляет усиление- ограничение по амплитуде токов принимаемых частотпреобразуя их из синусоидальных в прямоугольные импульсы. Частотный детектор 8, настроенный на частоты второго подканала, производит детектирование...

Номер патента: 886287

Опубликовано: 30.11.1981

Авторы: Дунаев, Павлов

МПК: H04L 7/02

Метки: автоподстройки, дискретной, импульсов, тактовых, фазы

...импульса на выходе "0" реверсивного счетчика 10 сигнализирует о том, что фаза тактовых импульсов регулярно опережает фазу. значащих моментов принимаемого сигнала. В этом случае для подстройки фазы тактовых импульсов исключается один импульс из последовательности, поступающей на вход делителя 6 частоты, Появление импульса на выходе "р," реверсивного счетчика 10 сигнализирует о том, что фаза, тактовых импульсов регулярно отстает от Фазы значащих моментовпринимаемого сигнала. В этом случае дпя подстройки фазы тактовых импульсов исключается импульс на входе делителя 6 частоты и формируется импульс, полностью совпадающий с импульсом, исключенным на входе делителя 6 частоты. Этот сформированный импульс поступает непосредственно на вход,...

Номер патента: 886288

Опубликовано: 30.11.1981

Автор: Борисов

МПК: H04L 7/02

Метки: синхронизации

...поступает на вход сигнального фотодетек" тора 2, а на вход шумового фотоде, тектора 12 только шумовое излучение. Висходном состоянии сигнал с выхода шумового фотодетектора 12 через блок 13 запрета, который в исходном состоянии открыт, поступает в нерекурсивный фильтр 14, в котором определяется среднее значение шума по результатам нескольких выборок. Приэтом при поступлении в фильтр,очередной выборки первая из предыдущих выборок стирается и таким об-,разом происходит скользящая по времени оценка среднего уровня шума.Одновременно сигнал с выходасигнального фотодетектора 2 поступа О ет в интеграторы 3 и 4, которые стробируются синхронизатором 11 по принципу опережающе-запаздывающего стробирования, поэтому сигнал на. выходепервого...

Номер патента: 886289

Опубликовано: 30.11.1981

Авторы: Величко, Лалакулич

МПК: H04L 7/08

Метки: синхронизации, циклам

...поступает на второй вход сумматора 9, где к номеру символа прибавляется единица, задаваемая сигналом тактовой частоты Й на первом входе сумматора 9. При поступлении на вход сумматора 9 кода, соответстсвующего значению Кон переходит в нулевое состояние, в которое он устанавливаетея также сигналом сброса, поступающим с первого блока 5 управления.Данные .о состоянии накопителя 7 в предыдущем тактовом интервале со второго выхода блока 10 памяти поступают на второй вход накопителя 7, где в зависимости от выходных сигналов анализатора 4 осуществляется обновление информации о состоянии накопителя 7 или же она остается там беэ изменений.Обновленные данные о номере последующего символа в цикле синхронизации и состоянии накопителя 7 с выхода...

Номер патента: 886290

Опубликовано: 30.11.1981

Авторы: Чугреев, Шульгин

МПК: H04L 7/10

Метки: синхронизации, тактовой

...параметра фазового дискриминатора и среднеквадратическогоотклонения краевых искажений вычисляются коэффициенты корреляцииискажений передней (задней) границы З 5 кодовой посылки и погрешности синхронизации. В анализаторе 10 параметровкраевых искажений исходя из значений параметра фазового дискриминатора среднеквадратического отклонениякраевых искажений и коэффициентовкорреляции искажения передней и задней границ кодовой посылки и погрешности синхронизации вычисляютсязначения среднеквадратические суммарные отклонения передней и заднейграниц кодовых посылок.В анализаторе 11 коэффициентовкорреляции на основании значений параметра фазового дискриминатора, ЗО среднеквадратического отклонениякраевых искажений, коэффициентовкорреляции...

Номер патента: 886292

Опубликовано: 30.11.1981

Авторы: Воробьев, Дидковский

МПК: H04L 13/06

Метки: лентопротяжное

...якоря 2. Перемещение последнего вызывает деформацию рабочей пружины 4, усилие которой создает момент на оси шар нирно установленного подпружиненного двуплечего рычага 5, под действием-которого через подпружиненную собачку 7, установленную на другом плече подпружиненного двуплечего Щ рычага 5 и взаимодействующую с зубьями храпового колеса б, происходит поворот ведущего барабана 10, совершая протяжкуленты 11 на заданную величину, определяемую углом поворота подпружиненного двуплечего рычага 5 до встречи с регулируемым ограничителем 8, выставляемым в необходимой точке.При снятии напряжения с электромагнита 1 под действием возвратной пружины 9 подпружиненный двуплечий рычаг 5 возвращается в исходное положение, проскальзывая подпружиненной...

Номер патента: 886293

Опубликовано: 30.11.1981

Авторы: Есипов, Журавлев, Клименко, Ларионов

МПК: H04L 13/06

Метки: перфорирующее

...перфорирующих устройствах телеграфной и вычислительной техники.Известно перфорирующее устройство, содержащее приводной вал, пуансоны с направляющей и матрицей и кодовые электромагниты 1.Однако известное устройствдает сравнительно высокие шует значительную потребляемуюность.Цель изобретения - снижение шумов и потребляемой мощности,Для достижения поставленной целив устройство введены отдельно длякаждого из пуансонов шатуны, установленные на эксцентриках, которыесдвинуты относительно друг друга пофазе, и закрепленные на приводномвалу.На чертеже представленб преддагаемое устройство, общий вид.Перфорирующее устройство содержитприводной вал 1, эксцентрики 2, шатуны 3, пуансоны 4, матрицу 5 инаправляющую 6. На чертеже обозначены также...

Номер патента: 886294

Опубликовано: 30.11.1981

Авторы: Карпов, Князев, Курозин, Москалев, Чебулаев

МПК: H04L 15/28

Метки: датчик, кода, морзе

...продвигают сигнал по регистру 4 сдвига. С приходом третьего тактового импульса на выходе регистра 4 сдвига появляется сигнал, который Я открывает элемент ЗАПРЕТ 6.Четвертый тактовый импульс через открывшийся элемент ЗАПРЕТ 6 и элемент ЗАПРЕТ 8 поступает на распре" делитель 1 и блок 7Блок 7 закан О чивает формирование первого элемента знака Морзе длительностью 3 и начинает формирование паузы между первым и вторым элементом. В распределителе 1 сигнал с ячейки 1-2 продвигается в ячейку 1-3 и поступает иа ячейку 12-1. Но на выходе ячейки 12-1 сигнал отсутствует, так как записи сигнала в ячейку 12-1 не было (ячейка закрыта) .На пятом такте блок 7 закаичива О ет формирование паузы и начинает формирование второго элемента .знака Морзе,...

Номер патента: 886295

Опубликовано: 30.11.1981

Авторы: Глухов, Когновицкий, Сюрин

МПК: H04L 17/00

Метки: дискретной, информации, передачи, приема

...фаз представляет двоичную комбинацию информационного цикла, соответствующего данному цик лу передачи.Из суммирующего счетчика 23 двоичная комбинация информационного;. цикла переписывается в промежуточный накопитель 24, откуда через выходной накопитель 49 поступает потребителю на тактовой частоте, гене 0 15 ный сигнал, который открывает повторому входу второй дополнительныйблок 50 совпадения. При опрокидывании триггера 8 управления в нулевоесостояние сигнал с его инверсного выхода через третий дополнительныйблок 50 совпадения поступает на считывающий вход .суммирующего счетчика23 и одновременно на первый входсчитывания промежуточного накопителя 24. Под действием этого сигналадвоичная комбинация из суммирующегосчетчика 23 переписывается...

Номер патента: 886296

Опубликовано: 30.11.1981

Авторы: Когновицкий, Сюрин

МПК: H04L 17/00

Метки: дискретной, информации, передачи, приема

...тактов за время, не превышающее периода номинальной тактовой частоты (длительности одной элементарной посылки), производится сдвиг фаз формируемой в регистре 5 .сдвига первой псевдослучайной последовательности (ПСП) и формируемой в регистре б сдвига второйпсевдослучайной последовательности (ПСП) на число шагов, равное десятичным цифрам, соответствующим двоичным комбинациям первичного кода, записанным в двоичные вычитающие счетчики 1 соответственно обоих каналов. Под действием ТИ номинальной частоты с выходов регистров 5 и б сдвига через элементы 7 задержки производится выдача ПСПи ПСПс новымизначениями фаз навходы сумматора 8 по модулю два, где они поэлементно складываются по модулю два и суммарная последовательность поступает далее...

Номер патента: 886297

Опубликовано: 30.11.1981

Авторы: Башманов, Воробьева, Митина

МПК: H04L 17/04

Метки: автоконтролем, аппарата, передатчик, телеграфного

...приводит к выключению йндикатора 14.В случае отказа передающего распределителя 4, приводящего к отсутствию сигнала на его вТором выходе втечение времени действия выходногосигнала формирователя 15, сигнал отзаднего фронта этого сигнала проходит через дополнительные элемент И19 и элемент ИЛИ 20 как сигналОшибка, образуя при этом на выходе элемента ИЛИ 13 единичный сигнал, который вызывает постоянноесвечение индикатора 14.Таким образом, признаком исправности блока передатчика является ми. ганне индикатора 14, а нахождение индикатора 14 в постоянно включенном или выключенном состоянии свидетельствует об отказе блока пере датчика.Использование предлагаемого устройства позволяет повысить точность контроля. ции вводятся в многоступенчатый...

Номер патента: 886298

Опубликовано: 30.11.1981

Авторы: Байцур, Коган, Кубышкин, Пономаренко, Романов

МПК: H04L 17/16

Метки: приемное, стартстопное

...сигнала из1 в 0 ф пусковой блок 2 закрывает второй элемент И б и открывает первый элемент И 5, подключаятаким образом, задающий генератор 4 к счетному входу первого счетчика 7. Через время 0,5 б селектор 3 подк(цочает второй счетчик 8 к дешифратору 9, выдает в выходной блок.10 значение кодового элемента (элементов) 11 или Оф и формирует сигнал установки в 101 второго счетчика 8. б 0 65 Далее устройство работает так же,как и в случае перехода входйогосигнала из О в 1 ф, Послй приема стартового импульса в начале принимаемой кодовой комбииации блок 11синхронизации переходит в рабочее торому первый счетчик 7 подключается к дешифратору 9, на выходе которого появляется единичный позиционный код, соответствующий количествукодовых элементов в...

Номер патента: 886299

Опубликовано: 30.11.1981

Авторы: Заславский, Ройзин, Трест

МПК: H04L 25/08

Метки: входных, двоичных, преобразования, сигналов

...иал ПП Устройство работает следующим образом.При наличии на входе устройства сигналов, соответствующих определен" ным позициям, например А и Е;на выходах раэнополярных амплитудных селекторов 1 и 2 соответственно появ 5 ляются (после инвертирования в инверторах 3 и 4) единичные сигналы управления выходным триггером 7.,При этом на выходе элемента И 5 возникают короткие сигналы управления, длительность которых равна длительности фронтов и срезов входных сигналов на уровне порогов срабатывания амплитудных селекторов 1 и 2.Поскольку время задержки элемен та 6 выбрано заведомо большим возможной длительности фронтов и срезов входных сигналов, то на выходе элемента 6 задержки не появляются сигналы, воздействующие на выходной триг-щ гер...

Номер патента: 886300

Опубликовано: 30.11.1981

Авторы: Кренев, Ярмоленко

МПК: H04L 27/10

Метки: манипулятор, частотный

...ренерсивный счетчик 5на адресные входы блока 8 памятипоступает сигнал с соответствующихвыходов реверсивного счетчика 5, который подается также на входы дешифраторов б и 7 экстремальных кодовыхкомбинаций. Блок 8 памяти осуществляет функциональное преобразованиедвоичного кода реверсивного счетчика 5 в код большей разрядности, линейно связанный с требуемыми значениями выходных напряжений устройства.Кодовые комбинации с выходов блока 8памяти подаются на соответствующиевходы цифроаналогового преобраэователя 9, осуществляющего линейное преобразование этих комбинаций в напряжение с последующей Фильтрацией параэитных спектральных составляющихтактовой частоты, После достижения полного заполнения реверсивного счетчика 5 сигнал на выходе...

Номер патента: 886301

Опубликовано: 30.11.1981

Авторы: Сайфудинов, Щучинский

МПК: H04L 27/14

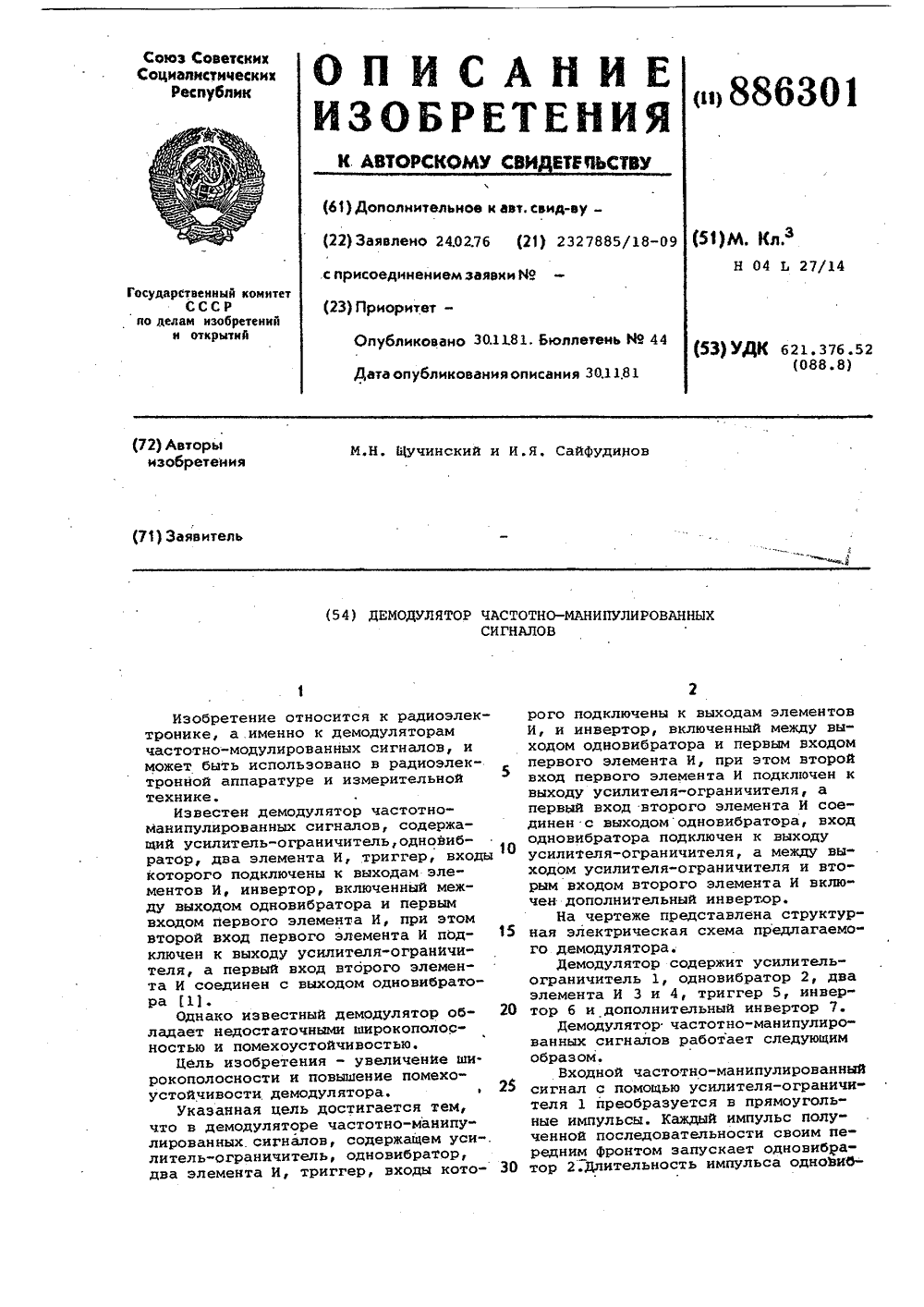

Метки: демодулятор, сигналов, частотно-манипулированных

...входом второго элемента И включен дополнительный инвертор,На чертеже представлена структурная электрическая схема предлагаемого демодулятора.Демодулятор содержит усилитель- ограничитель 1, одновибратор 2, два элемента И 3 и 4, триггер 5, инвертор б и дополнительный инвертор 7.Демодулятор частотно-манипулированных сигналов работает следующим образом.Входной частотно-манипулированный сигнал с помощью усилителя-ограничителя 1 преобразуется в прямоугольные импульсы. Каждый импульс полученной последовательности своим передним Фронтом запускает одновибратор 2.Длительность импульса одновиб886301 Убl ставитель Г. Каракозовхред А.вабинец Ксрректор окшан тор Ю. К Тираж 701 Подписно ВНИИПИ Государственного комитета СССР по делам изобретений и...

Номер патента: 886302

Опубликовано: 30.11.1981

Авторы: Балашов, Гуцалюк, Криль, Нудельман, Темесов

МПК: H04L 27/20

Метки: дискретных, многоканальной, передачи, сигналов

...фильтр 15.Устройство работает следующим образом.Сформированные .цифровые отсчеты группового сигнала (И ) с выхода накапливающего сумматора 4 поступают на входы перемножителей 5-7, в которых с тактовой частотой поступления групповых отсчетов умножаются на отсчеты периодических групповых886302 Формула изобретения НИИПИ Заказ нраж 701 По филиал ППП "Па г.ужгород,ул.П опорных сигналов И (8),И(9)и Иу.(10), генерируеьых генераторами 8-10, Затем сигналы с выходов перемножителей 6 и 7 задерживаются на Т". и 2 Г в элементах 11 и 12 задержки, где Г - интервал ортогональности, и суммируются с сигналом с выхода , перемножителя 5 в сумматоре 13. С выхода сумматора 13 отсчеты поступают на вхоД преобразователя 14. ФФактически, в предлагаемом модуля...

Номер патента: 886303

Опубликовано: 30.11.1981

Авторы: Балашов, Гуцалюк, Криль, Нудельман, Темесов

МПК: H04L 27/22

Метки: дискретных, многоканального, приема, сигналов

...сигнал умножается на дополнительный опорный сигнал, Если длительность дополнительного опорного сигнала больше длительности Т элементарной посылки, то необходимо входной групповой сигнал раздельно умножать на сдвинутые на Т дополнительные сигналы. Эти сигналы затем раздельно демодулировать, а выходы соответствующих интеграторов объединить. Фактически это потребует значительно увеличить число корреляторовНо учитывая свойство периодичности гармонических опорных сигналов, а также то, что после умножения на дополнительный опорный сигнал, а затем канальный опорный сигнал отсчеты все равно суммируются, можно применить на приеме устройство подобное передающему, которое умножает входной опорный сигнал длительностью и Со на соответствующий...
