H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 1220135

Опубликовано: 23.03.1986

Авторы: Дунаев, Павлов

МПК: H04L 27/22

Метки: двойной, манипуляцией, приемник, сигналов, фазовой

...при 1вудительно удерживает иа выходахтриггеров потенциалы логического нуля (Фиг. 2 б,г,) и этим запрещает прохождение импульсов на выходы элементов И 14 и 15 (фиг. 2 х,).В момент изменения Фазы несущих колебаний на первом выходе арифметического сумматора 5 появляется потенциал логического нуля (фиг 2 ) на время, равное половине периода 1 О несущих колебаний, Его можно рассматривать как отрицательный импульс на первом выходе арифметического сумматора 5. Он расположен вполне определенным образом относительно 15 последовательностей импульсов на выходах Формирователей б и 7 строб- импульсов (фиг. 2 а, 8, е ). Такое расположение обеспечивается блоком 3 фазовой автоподстройки частоты, 20 фазирующим свои выходные сигналы под колебания...

Номер патента: 1221761

Опубликовано: 30.03.1986

Автор: Холодный

МПК: H04L 13/12

Метки: распределитель, реверсивный

...Задержка наотпускание реле обеспечивается шунтированием обмотки 8 диодами 14 и 11, 17 и 16 (эасчет ЭДС самоиндукции в обмотке 8 реле),Реле с обмоткой 8 первой ячейки срабатывает,становится на блокировку и через диод 12подготавливает цепи срабатывания следующегореле второй ячейки которое срабатывает после прихода очередного тактового импульсапереключающего контакты группы 5 .с шины3 в ноль на шину 2.При переключении контактов групп 6 и 7реле реверса полюс 18 через контакты группы 5 подключается к шинам 2 и 3, а полюс19 - к общей шине 1,При включении реле реверса контактыгрупп 6 и 7 переключаются и "+" источникапитания подключается к шине 2 или З,а " - "источника питания - к общей шине 1.Пусть при этом к моменту осуществленияреверса была...

Номер патента: 1221762

Опубликовано: 30.03.1986

Авторы: Бочков, Грачев, Лаврова

МПК: H04L 27/227

Метки: корреляционного, подстройкой, приема, сигналов, фазоманипулированных, частоты

...(фиг, Зв,г), Полученные кодовыекомбинации напряжений крутизны умножаются в умножителях 30 и 34 на кодовые комбинации напряжений с выходов регистров 27и 32 сдвига перекрестным образом (фиг.Зд,е).По результатам умножения во втором сумматоре 26 вычисляется разность (фиг. Зж), которая представляет собой кодовое значениехарактеристики частотной дискриминации наконкретной частоте рассинхронизации. В опре-деленном диапазоне частот рассинхронизации,эта характеристика пропорциональна частотерассинхронизации, поскольку в ее основуположена крутизна напряжения частоты рассин.хронизации, она также зависит от знака частоты рассинхрониэации,На электронный переключатель 23 поступает импульсная последовательность со скважностью 2 и...

Номер патента: 1223387

Опубликовано: 07.04.1986

Авторы: Громов, Короп, Спектор

МПК: H04L 5/22

Метки: дискретной, информации, многоканальное, передачи, приема

...3 управления с помощьюэлементов И-НЕ 39 и 38, элемента НЕ35 и триггера 34 (фиг.4) формируетна своем первом выходе команду напередачу иэ переключателя 2 передачи в блок 17 шлейфа на служебнойпозиции функционального контролякода адреса, который закреплен эаиспытательным сигналом фуккциональ-ного контроля, Таким образом, на 35информационный вход блока 1 шлейфапоступает сначала сигнал вызова,затем код адреса функциональногоконтроля, а затем из определителя16 аварии концентратора через пере ключатель передачи 2 и сам испытательный сигнал. В элементах памяти (выполненьыс, например, на регистрах) блока 17 шл лфа поступающая на его информа-. ционный вход информация накапливается по сигналу отбоя, которым заканчивается испытательный сигнал,и...

Номер патента: 1223388

Опубликовано: 07.04.1986

Авторы: Громов, Спектор

МПК: H04L 5/22

Метки: дискретной, информации, многоканальное, передачи, приема

...состоянии анализатора 17 с адресной памятью, на первый вход блока 16 управления селектором вызова, последний формирует 5 0 15 20 25 30 35 40 на своих выходах сигналы, удерживающие селектор 14 вызова и память15 с произвольной выборкой в исходном состоянии.Пусть один из абонентов посылаетвызов, тогда сигнал стоповой полярности на позиции вызова поступаетна вторые входы селектора 14 вызоваи блока 16 управления. Под действиемэтого сигнала на втором выходе блока 16 управления формируется сигналразрешения работы блока 15 памяти спроизвольной выборкой и тем самымселектора 14 вызова. Селектор 14вызова с определенной задержкой регистрирует поступление вызова, чтоотмечается соответствующим сигналомна его выходе. Одновременно с этимблок 3...

Номер патента: 1223389

Опубликовано: 07.04.1986

Авторы: Громов, Спектор

МПК: H04L 5/22

Метки: дискретной, информации, многоканальное, передачи, приема

...17 интервала доступа содержит (фиг.2) два триггера 23 и 24 и делитель 25 частоты.Блок 3 управления (фиг.3) включает два счетчика 26 и 27, дешифратор 28, наборное поле 29, коммутатор 30, адресную память 31,два триггера 32 и 33, два элемента НЕ 34 и 35, два двухвходовых элемента И-НЕ 36 и 37, два многовходовых элемента И-НЕ 38 и 39 и элемент 40 запрета. /Устройство работает следующим образом.Один из абонентов комплекта А посыпает вызов, Этот вызов регистрируется селектором 14 вызова. При 5 10 15 20 25 30 35 этом адрес вызывающего абонента записывается в буферный блок 13. Одновременно блок 3 управления с помощью счетчика 26, дешифратора 28,наборного поля 29, элементов И-НЕ39 и 36, триггера 32 и коммутатора30 (фиг.3) производит...

Номер патента: 1223390

Опубликовано: 07.04.1986

Авторы: Медведев, Пономаренко

МПК: H04L 7/02

Метки: синхронизации

...подстройки, после чего следующий импульс с выходов блока 10 усреднения изменяет знак фазового расхождения, Е этому момен" ту в формирователе 9 накапливается число, соответствующее знаку частотного расхождения. Величина этого числа определяет частоту импульсов на выходах преобразователя 8, которые, воздействуя через формиронатель 5 на коммутатор 3, изменяют фазу последовательности импульсон на его выходе. Блок 7 временного разделения разделяет во времени сигналы с выходов блока 10 усреднения и преобразователя 8. В начальный момент времени (т.е. при фазовом расхождении, превышающем шаг подстройки) знак числа формирователя 9 и знак фазового расхождения формируемого фазоным дискриминатором 6 и блоком 10 усреднения, совпадают и...

Номер патента: 1223391

Опубликовано: 07.04.1986

Авторы: Кротов, Туркин

МПК: H04L 7/02, H04L 7/04

Метки: синхронизации, тактовой

...входам запоминающего блока 3, поэтому с приходом импульса на счетный вход 55 счетчика 4 адресов изменяется адрес ячейки памяти запоминающего блока 3 и на входе вывода данных запоминающего блока 3 появляется число в виде кода, записанное по этому адресу. Это число будет равно нулю, если устройство тактовой синхронизации только что начало работу, и отлично от нуля, если по этому адресу в запоминающий блок 3 уже было записано некоторое число, соответствующее количеству импульсов, пришедших в данный временной интервал. Последняя ситуация характерна для устройства тактовой синхронизации, работающей уже некоторое время в режиме накопления информации о распределении фронта входного сигнала.После смены адреса на вход разрешения записи...

Номер патента: 1223392

Опубликовано: 07.04.1986

Авторы: Игонин, Сухоносов

МПК: H04L 25/20

Метки: дискретных, регенератор, сигналов

...состояние логического "О" на его выходе сохраняется неизменным, и, следовательно, (на входах элемента И 16 - комбинация сигналов "О" и "1") сохраняется неизменным и состояние триггера 17.При спаде сигнала уровень логического "0" с выхода ключа 3 через элемент НЕ 10, элемент И 11, элемент 6 задержки и элемент И 12 поступает на сбросовый вход триггера 15 и перебрасывает его в исходное состояние. Величина задержки сигнала элементом 6 задержки выбирается больше величины задержки сигнала выходным усилителем 4 и усилителем 7, что обеспечивает снятие блокировки канала обратного направления после того, как спад сигнала (уровень логического "0") распространится до инФормационного входа ключа 8, и исключает появление в канале прямого направления...

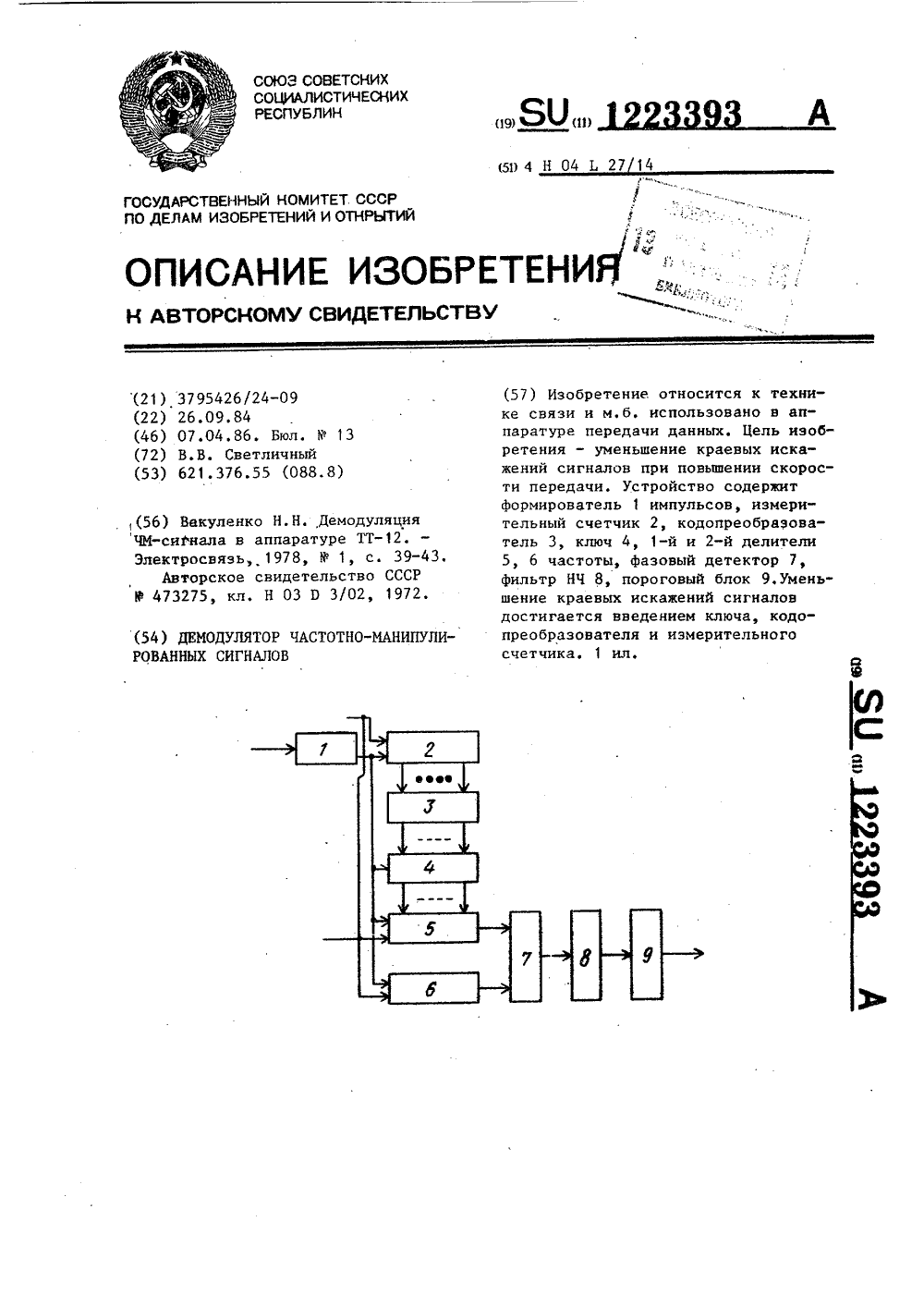

Номер патента: 1223393

Опубликовано: 07.04.1986

Автор: Светличный

МПК: H04L 27/14

Метки: демодулятор, сигналов, частотно-манипулированных

...в моменты перехода ЧМ-сигнала через нулевой уровень.Импульсы с выхода формирователя 1импульсов поступают на управляющийвход установки в нулевое состояниеизмерительного счетчика 2, а импульсы опорной частоты Р , поступающие 30на его (счетный) опорный вход, увеличивают его состояние.Таким образом, в моменты переходаЧМ-сигнала через нулевой уровеньсостояние измерительного счетчика 2характеризует длительность прошедшего периода ЧМ-сигнала в тактах опорной частоты Р, .Кодопреобразователь 3, подключенный к.выходам измерительного счетчика 2, преобразует состояние последнего в соответствующий код, которыйпод воздействием импульса с выходаформирователя 1 импульсов через открытый ключ 4 записывается в первый 45двоичный делитель 5...

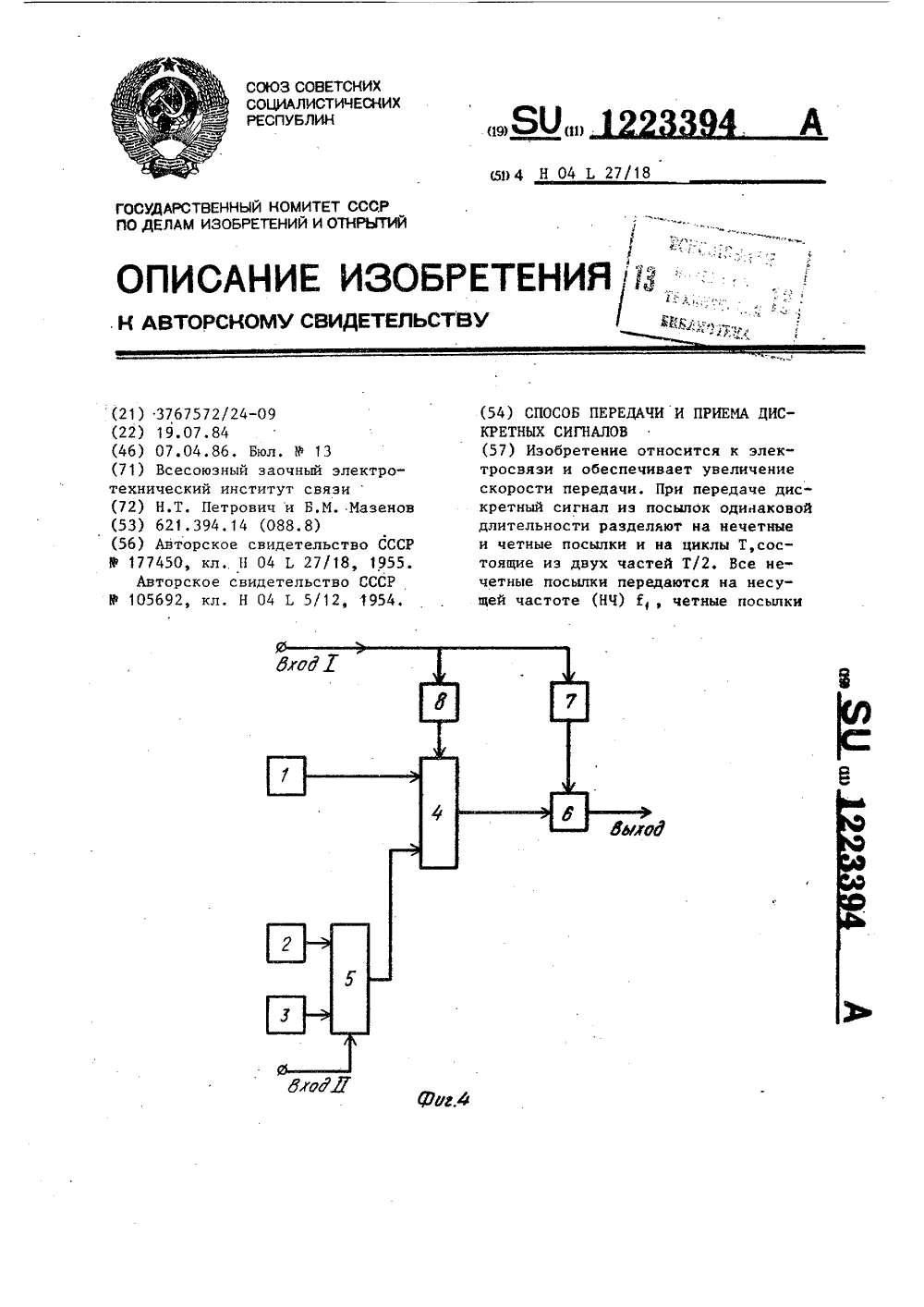

Номер патента: 1223394

Опубликовано: 07.04.1986

Авторы: Мазенов, Петрович

МПК: H04L 27/18

Метки: дискретных, передачи, приема, сигналов

...определяют путем поочередного сравнения фаз двух соседних нечетных и четных фазоманипулированных посылок несущих частот (фиг. За-в),Передающая часть устройства (фиг.4) работает следующим образом,Информационные посылки дискретного сигнала поступают на вход 1,а цикловой сигнал в виде меандра на вход 11, На выходе коммутатора 5 в соответствии с полупериодом меандра будет сигнал либо с частотой генератора 2 И,), либо с частотой генератора 3 (К). Коммутатор 4 на своем выходе формирует на интерваратичном детекторе 11 за.счет блока 19 задержки на времясоздается опорное колебание для работы смесителя 18, на выходе которого регистрируется смещение второй несущей, т.е. выделяются разностные частоты/ЙГ, =Г ( -Е или ь Р = Й-Г, которые поступают...

Номер патента: 1223395

Опубликовано: 07.04.1986

Автор: Чернышев

МПК: H04L 27/233

Метки: детектирования, сигналов, синхронного, фазоманипулированных

...11 и 12 импульсы вызываютв моменты формирования задних фронтов переброс триггеров 11 и 12 в новое состояние, В результате на выходах триггеров 11 и 12 Формируютсяпоследовательности импульсов прямоугольной Формы, частота следованиякоторых совпадает с несущей частотойвходного сигнала. Последовательностьимпульсов прямоугольной формы, формируемая на выходе триггера 11, используется в качестве опорного напряжения. Прямая и инверсная последовательности импульсов прямоугольной Формы, выделяемые на выходахтриггера 12, подаются на второй итретий входы ключа 8, на первый1223395 Тираж 624 Подписное ВНИИПИ Заказ . 1726/60 филиал ЛПП "Патент", г. Ужгород, ул, Проектная, 4 пает напряжение, выделяемое на выходе двустороннего ограничителя 7.Ключ 8 в...

Номер патента: 1224808

Опубликовано: 15.04.1986

Авторы: Балашов, Кошевой, Нудельман

МПК: H04L 27/22

Метки: вычисления, манипуляцией, относительной, разности, сигнала, фаз, фазовой

...3 выходы последних скоммутируют вторые информационные входы на которые поданы вторые раэ. ряды.Аналогичным образом, как и на предыдущем такте, в зависимости от состояния входов цифровых селекторов 5 и 9 они скоммутируют на выход соответствующие входы. Полученные результаты через преобразователи 8 и 12 кода снова поступают на входы сумматоров 11 и 14, а на первые входы последних подается сдвинутый на один разряд результат, хранившийся в оперативных запоминающих блоках 13 и 15 после предыдущего такта. Полученная сумма снова запоминается и хранится в оперативных запоминающих блоках 13 и 15 до следующего такта.Аналогичным образом устройство работает в течение 11 тактов (во время обработки 11 разрядов). Процесс работы устройства на 12-м такте...

Номер патента: 1225033

Опубликовано: 15.04.1986

Авторы: Евдокимов, Матвеев, Платонов

МПК: H04L 7/00, H04L 7/08

Метки: задержкой, последовательности, псевдослучайной, слежения

...10 длительностью СИ поступают на информационныйвход регистра 7, на вход управлениясдвигом которого поступают ТИ, а на 25выходе регистра 7 формируются импуль.сы, с длительностью СИ, но сдвинутыена такт относительно импульсов, поступающих на вход регистра 7.Если в конце .накопления срабатывает второй компаратор 9 и второйП-триггер 12 переходит в единичноесостояние, это означает, что устройство слежения за задержкой псевдослучайной последовательности эасинх 35ронизировалось по задержкеа на выходе второго 0 -триггера 12 формируется сигнал "Признак захвата". В случае, когда второй Р -триггер 12 перешел в единичное состояние, сигнал сего выхода переключает второй дополнительный коммутатор 19, и на входопорного генератора 4 начинают...

Номер патента: 1225034

Опубликовано: 15.04.1986

Авторы: Афанасьев, Дорошкевич, Райков, Султанов, Шутов

МПК: H04L 7/02

Метки: синхронизации, фазовой, цифровое

...через блок 17 переписи кода производится запись этого кода во второй реверсивный счетчик 14. В каждом такте работы блока, т.е. с прихо-дом каждого тактового. импульса с выхода генератора 15 тактовых импульсов, происходит перепись в первый реверсивный счетчик 10 результата сложения по модулю И числа, зафиксированного ранее в первом реверсивном счетчике 10, с содержимым второго реверсивного счетчика 14, т.е. реализуется алгоритм, предписываемый формулой (2). Число в первом реверсивном счетчике 10, как отмечалось выше,является адресом снимаемого с функционального преобразователя 12 цифрового отсчета выходного сигнала устройства синхронизации и подаваемого на цифровой фазовый дискриминатор 2. В зави. симости от соотношения фаз...

Номер патента: 1225035

Опубликовано: 15.04.1986

Авторы: Балябин, Завьялов, Ковальков, Родькин, Романов

МПК: H04L 7/04

Метки: пуска, фазового

...устройство в исходное состояние,УЕсли после приема зачетного отрезка принимаемой.рекуррентной последовательности (после переключения 06 -триггера 9) в отдельных разрядах принимаемой и генерируемой датчиком 1рекуррентной последовательности наблюдаются несовпадения, то на выходах"Ошибка" и "Сброс" формирователя 14формируются сигналы "1", Сигнал " 1"с выхода "Ошибка" открывает третийи четвертый элементы И 6 и 7, черезодни из которых на 0 -входы соответственно и -разрядного счетчика 10 и 5035 6 дополнительного я 1-разрядного счетчика 25 поступает сигнал с выхода"Меньше" или "Больше" или равно 1 разрядного цифрового компаратора 18,1-разрядный цифровой компаратор 18в момент появления сигнала "Ошибка"производит сравнение чисел,...

Номер патента: 1225037

Опубликовано: 15.04.1986

Авторы: Твердов, Юхневич

МПК: H04L 25/40

Метки: приемопередающее, телеграфное

...2 защитычерез их вторые дополнительные входы. Таким образом, все источники 3 напряжения отключаютсяот первичного преобразователя 1 напряжения, благодаря чему исключается возможность возникновения перегрузок в,блоках и элементах устройства и выхода их из строя из-эа воэможности недопустимого сочетанияостающихся напряжений после отключения одного или нескольких из них.формирователь 10 импульсов с появлением на его входе разрешающего сигнала вырабатывает импульсы с периодом повторения, например, в 1-2 с,Эти импульсы поступают на первые дополнительные входы блоков 2 защитыи вызывают переключение триггеров13 и исполнительных блоков 8 в рабочее состояние, при котором источники 3 напряжения подключаются к первичному преобразователю 1....

Номер патента: 1225038

Опубликовано: 15.04.1986

Авторы: Белодед, Гродзинский, Стрюч

МПК: H04L 27/10

Метки: информации, передачи, приема, цифровой

...2 а) с выхода задающего генератора 1 через второй элемент И-НЕ 4 поступают на управлякнций вход счетчика 5На выходе переполнения счетчика 5 после поступления на управляющий вход количества импульсов, равного разности между емкостью счетчика 5 и записанной константой, т.е. в данном случае 16"9=7, появляется сигнал переполнения (фиг. 2 г), который проходит через третий элемент И-НЕ 6 и через. элемент задержки 7 осуществляет запись константы в счетчик 5 импульсом (фиг. 2 х). Сигнал с выхода третьего элемента И-НЕ 6 поступает также на вход триггера 8 и перебрасы. вает его в состояние "0". Счетчик 5повторно просчитывает импульсы, поступающие на его управляющий вход, и при равенстве их разности между емкостью счетчика 5 и записанной...

Номер патента: 1225039

Опубликовано: 15.04.1986

Авторы: Баранов, Максимов, Стомахин

МПК: H04L 27/12

Метки: манипулятор, цифровой, частотный

...индекс манипуляции равенв = 0,5, то тактовая частота равнаР = 6 Г. При этом частота опорногогенератора 1 может быть записана как1 = М 1 а й, =, ЯгпГг, где Б, и Мгкоэффициенты пересчета первого и второго счетчиков 2, 3; п - коэффициентделения делителя частоты 5, Разностькоэффициентов Ыи Хг выбрана минимальной, что можно записать какИ - Н = 1. Коэффициент деленияг 1кделителя частоты 5 равен и = 2 , гдеК - разрядность цифроаналогового преобразователя 6.Таким образом, последовательноподключенные второй счетчик 3, депитель частоты 5 и первый счетчик 2производят деление частоты Йо до Гт,что позволяет получить безразрывныйпо фазе частотно-манипулированныйсигнал, Сигналы с первого и второго счетчиков 2 и 3 подаются соответственно на третий,...

Номер патента: 1225040

Опубликовано: 15.04.1986

Авторы: Бокк, Борисов, Волошин, Вяткин, Коротков, Прытков, Сивов, Чистяков

МПК: H04L 27/26

Метки: дискретной, манипуляцией, сигналов, согласованный, фильтр, цифровой, частотной

...частот в сигнале. Если, например, частоты следуют во времени в порядке их возрастания, и согласованный фильтр случайно включился так, что эа время существования первой частоты накопленный сигнал записан первым в запоминающий блок 2, то во втором .цикле накопления полезный сигнал записывается в запоминающий блок 2 вторым как число А , и такУдалее - с кажлым циклом он заносится в соответствующие ячейки запоююнающего блока 2. Через М циклов полезный сигнал снова записывается взапоминающий блок 2 как число АПервый коммутатор 3 должен с каждымциклом изменять свое начальное состояние: при начале работы его первыйвыход бып соединен с первым сумматором - накопителем 10, куда и запишется число А, первого цикла. При второмцикле нужно...

Номер патента: 1228293

Опубликовано: 30.04.1986

Автор: Царев

МПК: H04L 7/02

Метки: синхросигнала, тактового, формирования

...в моменты времени 1 и 1 импульсы с выходов первого 2 и второго3 выпрямителей перекрываются, поэто 93 2му на выходе третьего элемента И 6возникают импульсы, длительность которых равна времени перекрытия импульсов с выходов первого 2 и второго 3 выпрямителей (см. фиг.2 з). Этиимпульсы, воздействуя на установочный вход ЗК -триггера 16, устанавливают его в состояние "1" (см.фиг.2 и), Разрешающий потенциал с выхода 3 К -триггера 16 разрешает про 11 вхождение импульса логическои 1 свыхода первого элемента ИЛИ-НЕ 7,который через элементы И-НЕ 12 и ИЛИ11 устанавливает в.единичное состояние 3 К -триггер 19 (см.фиг.2 к).Разрешающий потенциал с выхода 1 К -триггера 19, воздействуя на входыпервого 4 и второго 5 элементов Иразрешает прохождение...

Номер патента: 1228295

Опубликовано: 30.04.1986

Авторы: Никитин, Рекало

МПК: H04L 13/12

Метки: импульсов, счетчик-распределитель

...поступлении первого счетного импульса отрицательной полярности на шину 3 срабатывает реле 5 первого разряца 16, которое замыкает свои контакты б и 7, подключая к шине 2 обмотку 10,2 дистанционного переключателя в первом разряде 16 и обмотку 10.1 дистанционного переключателя 9 в втором разряде 17 и размыкает контакты 6 и 8, разрывая цепь срабатывания реле 5 второго разряда 17. Дистанционный переключатель 9 первого разряда 16 срабатывает по обмотке 10.2:и размыкает свои контакты 11 и 12, отключая обмотку реле 5 от шины , однако реле 5 продолжает находиться в сработанном состоянии по цепи самоблокировки от шины 2через замкнутые контакты 6 и 7 и диод 14, Дистанционный переключатель 9 второго разряда 17 срабатывает по обмотке 10,...

Номер патента: 1228296

Опубликовано: 30.04.1986

Авторы: Гридякин, Керефов, Тесля, Тхишев

МПК: H04L 17/16

Метки: дискретной, информации, приема, самосинхронизирующейся

...- сигналы, соответствующие отрицательным посылкам троичной последовательности. В резуль.тате по каждому положительному импульсу троичной последовательностина выходе элемента 7 памяти формируется единичный уровень двоичнойпоследовательности, а по каждому отрицательному импульсу - нулевой1 О уровень (фиг. 2 ж). Таким образом,блок 1 обработки сигналов в совокупности с элементом 7 памяти осуществляет преобразование поступающей изканала связи троичной последовательности в двоичную (фиг. 2 ж), котораязаписывается в регистр 4 сдвига(тактовые цепи не показаны),Двоичная последовательность, записанная в регистре 4 сдвига, поступает поэлементно (по отдельным цепям) на информационные входы блока11 памяти и переписывается в блок11 памяти по...

Номер патента: 1228297

Опубликовано: 30.04.1986

Авторы: Анурьев, Дебальчук, Косарев

МПК: H04L 27/14

Метки: демодулятор, сигналов, частотно-манипулированных

...= Е 81 о 2 ЧГЕ (Ф -Т)3, З 5 где- время задержки сигнала линией задержки 1. На выходе фазовращателя 2, нносящего 90 фазовый сдвиг, напряжение будетО, = Е 8 о ( 2 П 11 -) -3 .На выходах сумматоров 3 и 4 имеемл "з ="1 вх+ К = 2 Е Сов(1 Ч ") ЬЯГ(С 7 )3 О =О +О =2 Е Сов(ИЕ-)51 ь 2 П("- )ГПосле линейного амплитудного детектирования этих сигналов амплитудными детекторами 5 и 6 на их выходах имеем05 =2 Е 1 Сав(П); Зависимости 05 и 1)б отприведены на фиг. 2 а и б соответственно,Выходные импульсы однонибраторон 11 и 12 приведены на фиг. Зг и д соответственно, при этом одновибратор 12 запускается по отрицательному перепаду выходного напряжения О, (фиг Зб) благодаря элементу НЕ 9. В момент времени 1 напряжение на вы 1228297 410 15 20 25 30 35 40 45...

Номер патента: 1229974

Опубликовано: 07.05.1986

Авторы: Киселев, Потапов, Столбецов

МПК: H04L 5/02

Метки: дискретной, информации, передачи, приема

...выходы блока синхронизации подключены к тактовому входудополнительного генератора ПСП итактовым входам дополнительных демодуляторов, информационные входы ивыходы которых соединены соответственно с . выходами дополнительныхсумматоров и входами дешифра -тора, вторые входы дополнительных перемножителей соединены ссигнальным входом блока синхронизации. Информационные сигналы от четырех источников дискретной информации (не показаны) поступают одновременно на четыре входа 1-1 Ч передающей стороны (фиг,1) устройства. При этом сигнал с входа 11 подается на управляющий вход второго коммутатора 4 полярности ПСП и на входы первого, второго и третьего сумматоров 7, 8 и 11 по модулю два, на вторые входы которых подаются сигналы с.входов 1, 111 и 1 Ч....

Номер патента: 1229975

Опубликовано: 07.05.1986

Авторы: Твердов, Шалкин

МПК: H04L 25/40

Метки: телеграфный, трансмиттер

...заканчиваются (момент 1 ) и счетчик 12 работает устойчиво. В момент 1 з кончается необходимое время защиты от дробления (например, 20 мс) и на выходе счетчика 12 появляется сигнал (фиг,23).Поскольку выход счетчика 12 соединен с его входом (раэрешения счета), в момент 13 в счетчике 12 прекращается дальнейшее изменение состояний (с момента 1 до момента 16 ) . Через регистр 9 адреса по фронту такта в момент 14 (фиг.2 ь) сигнал с выхода счетчика 12 поступает на (третий) адресный вход блока 8 памяти, т,е. адрес меняется (момент 14. фиг.2). В соответствии с новым адресом блок 8 памяти формирует соот. ветствующую алгоритму команду (момент , фиг.2). В этой команде раз-ряд (бит) "Трансмиттер включен" устанавливается из "1" в "0"...

Номер патента: 1229976

Опубликовано: 07.05.1986

Авторы: Вальдман, Грибин, Дунева, Шаталов

МПК: H04L 27/14

Метки: приема, сигналов, частотно-манипулированных

...определе-ния разности. В качестве вычитаемого поступает сигнал Я(С), задержанный 55лна столько, что Ъ(С) и Ь(С) совпадают во Времени. Тогда на выходе блока 26 определения разности имеем1 М+ гй) 3 (я 1+И Ц=7.Подставляя в приведенное выражение значения Ь(С), равные О или 1,учитывая, что система автоматического регулирования с помощью весовыхкоэффициентов У нормирует Я к 11 с Фполучаемг 1-1йц=, в=. 1В результате получаем "чистую" помеху, которая той же системой ав томатического регулирования сводитсяф к минимуму. Весовые коэффициенты Ю,: вырабатываются в осйовнйх перемиожителях .16 и интеграторах 17В случае, если помеха намного пре-. вышает сигнал, опорное напряжение, получаемое с выхода второго доподиительного перемножителя 25, близко к О,...

Номер патента: 1231606

Опубликовано: 15.05.1986

Авторы: Даниэлян, Супер, Хайтин

МПК: H03L 7/00, H04L 5/12

Метки: дискретной, информации, манипуляции, методом, относительной, передачи, фазовой

...передающей стороне дискретный сигнал поступает на сумматор 1 по модулю два, на второй вход которого . поступает сигнал, прошедший последовательную цепь: инвертор 5 - регистр 3 сдвига на Я импульсных позиций - переключатель 4 скоростей.Регистр 3 сдвига в совокупности с сумматором 1 по модулю два обеспечивает алгоритм преобразования видаА= В,0+1,О+.При передаче в широком диапазоне скоростей переключатель 4 скоростей подключает к сумматору 1 по модулю два тот выход регистра 3 сдвига, номер которого равен И , где М - произведение . значений наименьшего общего кратного периодов повторенияпосылок во всем диапазоне скоростей. и рабочей скорости передачи.Для нормальной работы регистр 3 сдвига тактируется импульсами тактовой частоты,...

Номер патента: 1231619

Опубликовано: 15.05.1986

Авторы: Абдуллаев, Амирсаидов, Раджабов

МПК: H04L 5/22

Метки: адаптивное, временным, данных, каналов, передачи, разделением

...блока 13, на его выходе появляется сигнал, который включает блок 15 сравнения и подготавливает к работе соответствующий ключ иэ блока 14 ключей. Сигнал с третьего выхода решающего блока 13 поступает ца соответствующий считывающий вход накопителя б и разрешает считывание пакета данных иэ соответствующей зоны накопителя 6.Блок 15 сравнения сравнивает содержимое регистра 16 адреса осматриваемого информационного канала и регистра 17 адреса предыдущего инФормационного канала, передавшего пакет данных. Если заданный порядок следования адресов информационных каналов нарушается, т.е, содержимые регистров 16 и 17 адреса не совпадают, тогда на выходе блока 15 сравнения появляется сигнал, который поступает на входы блока 14 ключей. При этом на...

Номер патента: 1231620

Опубликовано: 15.05.1986

Автор: Гольцова

МПК: H04L 7/08

Метки: синхронизации, цикловой

..."Фазовая эона 2" (подставку под синхросигнал) с длительностью, равной длительности подцикла шестнадцати тактовым интервалам) и дешифратора 8, учитывается отклик синхросигнала, появившийся на выходе дис" кретного опознавателя 2 в период под" цикла, предшествующий предполагаемому синхросигналу, При этом несмотря на то, что длительность подставки под синхросигнал возросла от одного тактового интервапа до длительности подцикла, приоритет остается за той синхропозицией; -которая опознана ранее. Для формирования подставки под синхросигнал длительностью в подцикл, с выхода начала подцикла и выхода конца подцикла циклового распределителя 1, разнесенных на подцикл, поступают сигналы на входы620 Формула сизобретения Устройство цикловой...
