H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 1109927

Опубликовано: 23.08.1984

Авторы: Жабский, Финаев

МПК: H04L 5/22

Метки: адаптивная, информации, передачи

...другим входамблока выдачи данных, на передающейстороне введены блок генераторовчастот и блок оценки состояний канала, выходы которого подключены к входам перестраиваемого распределителяи блока генераторов частот, выходкоторого подключен к второму входусогласующего блока, при этом выходыраспределителя соединены с входамиблока оценки состояний канала, ксоответствующему входу которого подключен первый выход перестраиваемогораспределителя, а на приемной стороне введен дешифратор, входы и выходы которого соединены соответственно с дополнительными выходами согласующего блока и входами перестраиваемого распределителя. На чертеже представлена структурная схема предложенной адаптивной системы.Система содержит на передающей стороне 1...

Номер патента: 1109928

Опубликовано: 23.08.1984

Автор: Ореханов

МПК: H04L 7/02

Метки: дискретное, синхронизации

...полупериода тактовой последовательностивходной информации. Поскольку приформировании кода полупериода производится сдвиг кода периода на одинразряд в сторону младшего только навремя действия импульсов с выходаблока 1 вьщеления фронтов сигнала(фиг. 2 д), то на выходных шинах коммутатора 11 значение разрядов кода вразрядах 8-11 будет иметь импульсныйхарактер (фиг. 2 м,л,к,и) и эти импульсы задержатся относительно импульсов с выхода блока 1 вьщеленияфронтов сигнала (величина задержкиопределяется элементами схемы коммутатора), а значение разрядов кодав разрядах 12-14 будет иметь потенциальный характер (фиг, 2 з,ж,е),Импульс с выхода элемента ИЛИ 8(фиг. 2 н) задерживается также относительно импульсов с выхода блока 1выделения фронтов...

Номер патента: 1109929

Опубликовано: 23.08.1984

Автор: Ступаков

МПК: H04L 7/02

Метки: когерентного, колебания, синхронизации

...вход которого яв.09929 2 30 25 35 45 50 55 ляется тактовым входом устройства 21,Недостатком известного устройства является низкая надежность синхронизации когерентного колебания приповторяющихся сигналах с одинаковымсдвигом фазы.Цель изобретения - повьппение надежности синхронизации когерентногоколебания при повторяющихся сигналах с одинаковым сдвигом фазы,Для достижения цели в устройстводля синхронизации когерентного колебания, содержащее последовательносоединенные дифференцирующий блоки селектор импульсов и последовательно соединенные задающий генератори блок фазовой автоподстройки частоты, причем вход дифференцирующегоблока является информационным входомустройства, а выход блока фазовойавтоподстройки частоты является выходом...

Номер патента: 1109930

Опубликовано: 23.08.1984

Авторы: Алеев, Кондратьев, Чудов

МПК: H04L 7/04

Метки: асинхронных, записи, импульсов, информации, синхронизации, считывания

...к соответствующим вторым входам первого блока элементов совпадения, а выходыраспределителя сигналов считыванияк соответствующим вторым входам блока элементов памяти, счетный входраспределителя сигналов считыванияподключен к входу установки "1" первого триггера, причем сигнальныйвход генератора одиночных импульсовявляется входом сигнала записи, авыходы блока элементов памяти - выходами устройства 23.Недостатком известного устройства является низкая точность синхронизации из-за возможности совпаденияво времени процессов записи и считывания информации,Цель изобретения - повышение точности синхронизации путем исключения возможности совпадения во времени процессов записи и считывания информации.Для достижения цели в устройстводля...

Номер патента: 1109931

Опубликовано: 23.08.1984

Авторы: Восколович, Лиховид

МПК: H04L 17/16

Метки: приемник, старт-стопный

...бло-. ке 4 информационные элементы кодовой комбинации (фиг. 2 б), которые поступают на второй вход приемно-набор ного блока 4 через элемент ИЛИ 5 с выхода входного согласующего блока 1. При этом единичному значению информационных элементов кодовой комбинации соответствует столовая полярность 55 сигнала в канале связи, а нулевому значению - стартовая полярность сигнала. В процессе регистрации информационных элементов кодовой комбинации потенциал, сигнализирующий о том,что ошибка отсутствует.Перед приемом очередной кодовой комбинации на управляющий вход прием" но-наборного блока 4 поступает импульс подготовки (фиг. 2 е), который устанавливает триггры 19 в исходное состояние,При поступлении из канала связи очередной кодовой...

Номер патента: 1109932

Опубликовано: 23.08.1984

Авторы: Киселев, Тужиков

МПК: H04L 25/38

Метки: передачи, приема, псевдослучайных«, сигналов

...соединенные сумматор по модулю два и регистр сдвигр, второй вход которого соединен с первым входом сум-. матора по модулю два, к второму входу которого подключен первый выход регистра сдвига, и с первым входом генератора ПСП, выходы которого подключены к одним входам 1 шифратора1другие входы и выходы которого соединены соответственно с первым и вторым выходами регистра сдвига и с входами блока резисторов, выход которого через импульсный усилитель подключен к входу импульсного модулятора, а на приемной стороне введены пороговый блок, дешифратор, ключевой блок, регистр записи и хранения и последовательно соединенные ждущий генератор, сумматор по модулю два, регистр сдвига и элемент задержки, выход которого подключен к одному входу...

Номер патента: 1109933

Опубликовано: 23.08.1984

Авторы: Жижкин, Потапов, Седвалд

МПК: H04L 27/12

Метки: манипулятор, частотный

...входам которого подключены45 выходы блока памяти, входы которого соединены с выходами счетчика, к входу которого подключен выход управляемого делителя частоты с перемен-ным коэффициентом деления.На чертеже представлена структурная электрическая схема предложенного манипулятора.Частотный манипулятор содержит опорный генератор 1 стабильной частоты, управляемый делитель 2 частоты с переменным коэффициентом деления, счетчик 3, блок 4 памяти, цифроана 33 2логовый преобразователь 5, блок 6 симметрирования.Частотный манипулятор работает следующим образом.Управляемый делитель 2 осуществляет деление частоты опорного генератора 1 стабильной частоты в соответствии с двоичным кодом, поступющим на его входы 1и.Импульсы с выхода управляемого...

Номер патента: 1109934

Опубликовано: 23.08.1984

Авторы: Аношкин, Манцевич, Мещеряков, Рыжов

МПК: H04L 27/12

Метки: передачи, сигналов, частотно-манипулированных

...на фиг. 2 - временные диаграммы, поясняющие его работу.Устройство для передачи частотноманипулированных сигналов содержит генераторы 1 и 2 гармонических колебаний, коммутатор 3, мощный автогенератор 4, инвертор 5, смеситель 6,. фильтр 7 нижних частот, фазосдвигающий блок 8, усилитель-ограничитель 9, дифференцирующий блок 10, сумматор 11 однополярных сигналов, синхронизатор 12, блок 13 формирования цифровых сигналов, фазовый манипулятор 14, первый умножитель 15 частоты, второй фазосдвигающий блок 16, второй усилитель-ограничитель 17, второй дифференцирующий блок 18, второй инвер-, тор 19, второй сумматор 20 однополярных сигналов, второй умножитель 21, частоты, первый триггер 22, третий дифференцирующий блок 23, третий инвертор 24,...

Номер патента: 1109935

Опубликовано: 23.08.1984

Авторы: Степаненко, Финк

МПК: H04L 27/156

Метки: линейной, модуляцией, приема, сигналов, частотной

...подключен к выходу блока синхронизации, вход которого соединен с первыми входами третьего н четвертого смесителей, вторые входы которых подключены к выходам соответственно третьего и четвертого генераторов опорных колебаний, входы которых соединены с первым выходом формирователя четных и.нечетных синхросигналов, второй ввиод которого соединен с входами первого и второго генераторов опорных колебаний, причем выходы первого, второго, третьего и четвертого разделительных фильтров подключены к соответствующим входам блока обработки сигналов, первый, второй, третий и четвертый выходы которого подключены к входам соответственно первого, второго, третьего и четвертого блоков детектирования и Фильтрации сигналов, выходы первого и...

Номер патента: 1109936

Опубликовано: 23.08.1984

Авторы: Дикарев, Мурзин

МПК: H04L 27/156

Метки: линейной, модуляцией, приема, сигналов, частотной, широкополосных

...ЛЧМ сигнал принимается на второй зеркальной частоте ю (фиг.2 б),2 то в двух каналах он преобразуется в сигналы двух частот .153 2 . 1/При этом только ЛЧМ сигнал на частоте о попадает в полосу пропус кания дшширокополосного фильтра 13. В этом случае элемент И 16 также не срабатывает и ключи 17 и 18 также остаются закрытыми. Прием ЛЧМ сигнала на второй зеркальной частоте ЪЗ также подавляется.Если ЛЧМ сигнал принимается на основной частоте ыс(фиг. 2 в), то в двух каналах он преобразуется в два сигнала с частотами 401 С Гф). - г с2 Эти сигналы попадают в полосыпропускания Ьюширокополосных фильтров 12 и 13. Амплитудные детекторы14 и 15 выделяют их огибающие, которые поступают одновременно надва входа элемента И 16, ЭлементИ 16 срабатывает и...

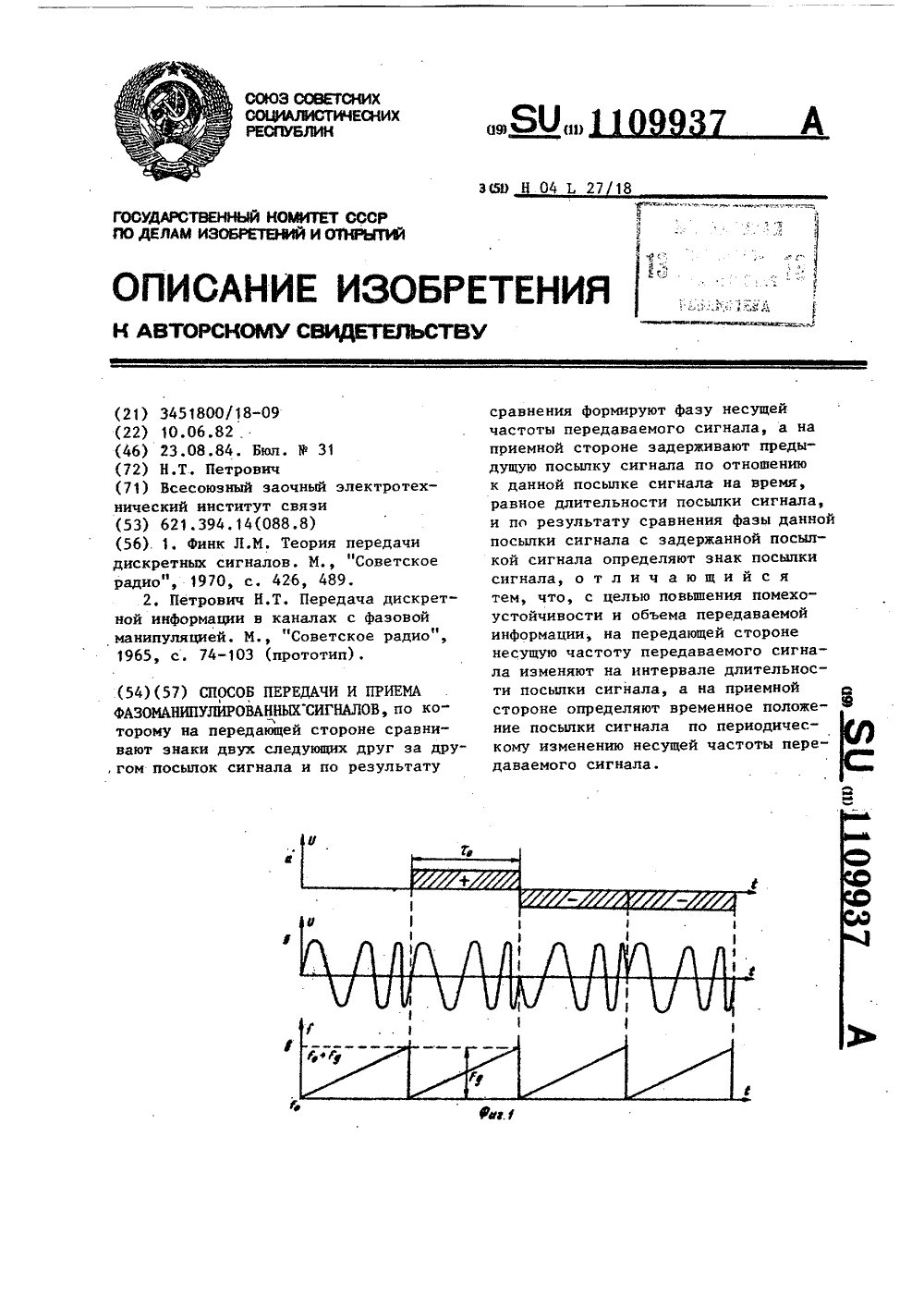

Номер патента: 1109937

Опубликовано: 23.08.1984

Автор: Петрович

МПК: H04L 27/18

Метки: передачи, приема, сигналов, фазоманипулированных

...данной посылки сигнала с задержанной посылкойсигнала определяют знак посылки сигнала, на передающей стороне несущую 55частоту передаваемого сигнала изменяют на интервале длительности посылки сигнала, а на приемной стороне оп 37ределяют временное положение посылки сигнала по периодическому изменению несущей частоты передаваемого сигнала.На фиг. 1 изображены временные диаграммы, поясняющие передачу дискретных сигналов; на фиг, 2 - временные диаграммы, поясняющие прием дискретных сигналов.Сущность способа заключается в следующем.Непрерывно меняющуюся фазу несущего колебания посылки можно использовать для переноса информации при выполнении двух условий; несущая частота посылок должна меняться на интервале их длительности по одномуи тому же...

Номер патента: 1109938

Опубликовано: 23.08.1984

Автор: Хоменок

МПК: H04L 27/233

Метки: восстановления, когерентного, опорного, сигнала

...сигнала, содержащеепоследовательно соединенные первые смеситель, перемножитель, фильтрнижних частот и управляемый генератор,а также второй смеситель, сигнальныйвход которого соединен с сигнальнымвходом первого смесителя 2 1.Однако известное устройство такжеобладает недостаточной помехоустойчивостью.Цель изобретения - повышениепомехоустойчивости.35Для достижения этой цели в устройстве восстановления опорного когерентного сигнала, содержащем последовательно соединенные первые смеситель, перемножитель, фильтр нижних40частот и управляемый генератор, атакже второй смеситель, сигнальныйвход которого соединен с сигнальнымвходом первого смесителя, межцу выходом первого смесителя и другим45входом первого перемножителя включенпервый...

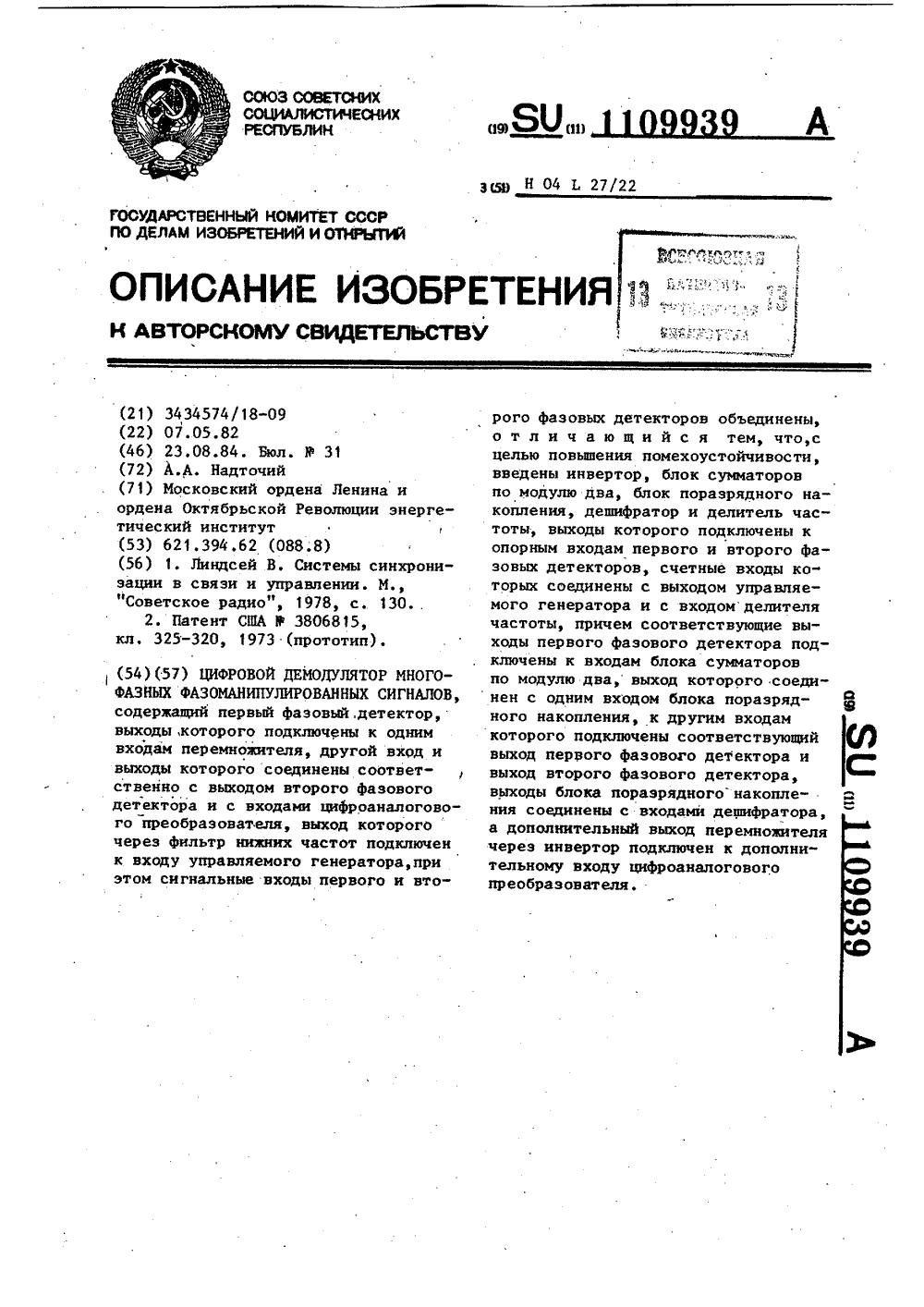

Номер патента: 1109939

Опубликовано: 23.08.1984

Автор: Надточий

МПК: H04L 27/22

Метки: демодулятор, многофазных, сигналов, фазоманипулированных, цифровой

...из реверсивного счетчика 4. в регистр 5, Послеэтого реверсивный счетчик 4 устанавливается в нулевое состояние поддействием обнуляющего импульса. Затем осуществляется новьй цикл счета,в конце которого информция о фазовомрассогласовании, поступающая черезсумматор 3, снова переписывается врегистр 5.В результате перемножения в перемножителе 11 всех (ш+1) разрядовпервого фазового детектора 2 с однимзнаковым разрядом второго фазовогодетектора 7 на выходе цифроаналогового преобразователя 13 формируетсяпилообразная характеристика с периодом л (инвертор 12 при этом исключен), Отбрасывание старшего (в+1)-го30 3 11099 разряда первого фазового детектора 2 и использование в качестве знакового ш-го разряда вызывает уменьшение в два раза максимально...

Номер патента: 1109940

Опубликовано: 23.08.1984

Авторы: Бочков, Грачев, Климин

МПК: H04L 27/227

Метки: адаптивного, дискретных, приема, сигналов

...8 и 9, блоки 10 и 11сглаживающих фильтров - представляетсобой коррелометр, предназначенныйдля получения импульсной реакцииканала связи на единичный элементарный символ. Импульсная реакция линейного четырехполюсника являетсяважной характеристикой, определяющей его частотные свойства, и определяет взаимную корреляционнуюФункцию между сигналами на входе ивыходе четырехполюсников.Импульсная реакция канала связидает полную картину многолучевостирадиоканала с характеристикой интенсивностей лучей, их знака, времени запаздывания лучей. Она представляется в форме ряда Котельниковаэлементарной функцией которой является функцияз 1 п х(Фиг,ЗО). Этахкфункция симметрична, имеет в отсчетных точках нулевые значения кромеосновной, в которой...

Номер патента: 1111258

Опубликовано: 30.08.1984

Авторы: Захарченко, Киреев

МПК: H04L 1/12

Метки: дискретной, информации, обратной, передачи, решающей, связью

...15 кода, третий элемент И 16,четвертый коммутатор 17, первый 18и второй 19 шифраторы, решающийблок 20, третий регистр 21 сдвига,выходной триггер 22, прямой 23 иобратный 24 каналы.На приемной стороне (фиг. 2) система содержит генератор 25, первыйэлемент И 26, входной триггер 27,первый 28 и второй 29 дифференцирующие блоки, первый элемент ИЛИ 30,триггер 31 управления, третий дифференцирующий блок 32, первый - четвертый регистры одвига 33 - 36, второй,элемент И 37, второй элемент ИЛИ 38,111127счетчик 39, третий элемент И 40, триггер 41 блокировки, решающий блок 42, преобразователь 43 кода, коммутатор 44, выходной согласующий блок 45 и потребитель информации 46.Система работает следующим образом.Источник 5 информации на передающей...

Номер патента: 1111259

Опубликовано: 30.08.1984

Автор: Малинкин

МПК: H04L 27/18

Метки: адаптивное, дуплексное, передачи, приема, сигналов, фазоманипулированных

...Ъ 1 Е 10,1 а б (0,1,2. В соответствии с каждым символом а передатчик 1 формирует фазоманипулированный сигнал по законуп(е) =п,смЕбд, (е-с; )+ А+а - .з 1, (1) где бд - частота гармонического колебания;- текущий момент времени;Я - начальная фаза передатчика;Ь; - -й временной ичтервал формирования ФМ сигнала.Сигнал с выхода передатчика 1 поступает в канал связи и одновременно во входной согласующий блок 5, в котором производится преобразование поступающего сигнала к удобному виду для дальнейшей обработки.Сигнал с выхода входного согласующего блока 5 поступает одновременно на один из входов вычитателя 2 5 и на первый вход первого накопителя 6. Первый накопитель 6 производит запоминание входной информации, при этом его коммутатор 12...

Номер патента: 1111260

Опубликовано: 30.08.1984

Авторы: Бударин, Зябрев

МПК: H04L 27/22

Метки: дискретной, информации, приема

...(нулевой или единичный) открытым для прохождения тактовых импульсов тактового генератора 7 оказывается тот или иной выход фазового дискриминатора 8. При поступлении с выхода входного согласующего блока 1, например, "1" тактовые импульсы через фазовый дискриминатор 8 поступают на вход первого счетчика 9. Частота тактового генератора 7 и разрядность первого и второго счетчиков выбирается таким образом, чтобы на выходе первого 9 и второго 10 счетчиков появлялся сигнал в момент временипричем 0,5 Т : е.СТ (где Т - длительность элементарной посылки), С другой стороны, полное заполнение первого счетчика 9 импульсами тактового генератора 7 должно происходить в момент окончания неискаженной посылки в канале связи.Таким образом, в момент С на...

Номер патента: 1112579

Опубликовано: 07.09.1984

Автор: Судариков

МПК: H04L 13/12

Метки: коммутационное

...и вторая контактная группа второго реле выполнены в виде размыкающих контактов,а переключатель выполнен с вторымнеподвижным контактом, причем размыкающие контакты второй контактнойгруппы второго реле включены параллельно подвижнЬму и первому неподвижному контактам переключателя, вто.рой неподвижный контакт которогосоединен с первым выводом питания.На чертеже представлена структурная схема предложенного устройства.Устройство содержит переключатель 1 с контактами 2 - 4, соответственно первым неподвижным, подвижными вторым неподвижным, первое реле 5с группой размыкающих контактов 6 игруппой замыкающих контактов 7, второе реле 8 с группами размыкающихконтактов 9 и 10, вины 11 питанияи выходные шины 12.Контакт 3 переключателя 1 соединен с...

Номер патента: 1113893

Опубликовано: 15.09.1984

Авторы: Балябин, Ковальков, Родькин, Сова

МПК: H04L 7/02

Метки: автоподстройки, импульсов, тактовых, фазы

...которого подключены соответственно к выходу "Опережение" усредняющего блока и выходу элемента ИЛИ, а четвертый вход формирователя интервалов вычисления текущего значения коэффициента деления подключен к выходу задающего генератора, дополнительный выход которого подсоединен к счетному входу делителя частоты, второй выход фазового дискриминатора подсоединен к второму входу усредняющего блока, к выходам "Отставание" и 10 пережение 1 которого подсоединены входы элемента ИЛИ, дополнительный вход блока ввода исходных значений коэффициента деления подключен к выходу "Опережение" усред. няющего блока, а выходы блока ввода исходных значений коэффициента деления подключены к соответствующим П-входам вычитающего счетчика, при этом формирователь...

Номер патента: 1113894

Опубликовано: 15.09.1984

Авторы: Киквадзе, Лев, Сирбиладзе

МПК: H04L 7/02

Метки: синхронизации, тактовой

...блока подключены соответственно к выходам усилителя-ограничителя и формирователя стробирующих импульсов, а информационный входи выход управляемой линии задержки подключены соответственно к выходу дифференцирующего блока и входу формирователя стробирующих импульсовНа фиг, 1.приведена структурная электрическая схема устройства тактовой синхронизации; на фиг, 2 - временные диаграммы, поясняющие работу устройства тактовой синхронизации.Устройство тактовой синхронизации содержит полосовой фильтр 1, усилитель-ограничитель 2, дифференцирующий блок 3, управляемую линию задержки 4, формирователь стробирующих ияпульсов 5, линию задержки 6 и управляемый интегрирующий блок 7.Устройство тактовой синхронизации работает следующим...

Номер патента: 1113895

Опубликовано: 15.09.1984

Авторы: Голубчик, Науменко, Скотарь

МПК: H04L 13/18

Метки: адаптивной, посылок, регистрации, электрических

...большинствав мажоритарном блоке 9. Пусть емкость реверсивного счетчика 7 равнаСрс =7, Предположим, что в соответствующие ячейки накопителя 3 был записан "О", а в остальные "1". Приэтом на выходе мажоритарного блока9 в конце цикла стробирования посылки будет "1", которая через ключ 4поступает на соответствующие входыблоков сравнения 5. Тогда на выходесоответствующих блоков сравнения5 будет несовпадение (сйгнал "О"), ана выходах остальных блоков сравнения 5 - совпадение сигнал "1 ") .Результаты сравнения поступают черезинверторы б на входы сложения ( +)и вычитания 1.-) реверсивных счетчиков 7, Состояние определенного реверсивного счетчика 7 зависит от результатов анализа стробирующими импульсами ранее принятых посылок. Предположим, для...

Номер патента: 1113896

Опубликовано: 15.09.1984

Авторы: Бобрешов, Захарченко, Киреев

МПК: H04L 25/40

Метки: приемное, стартстопное

...равном Т,=7,5 ь (где Сдлительность единичного элемента),равна 7.Если под воздействием помехи фронттипа стартового искажается и попадает в запрещенную зону (при синфаэнойработе распределителя), то следомза ним идут фронты, совпадающие вовремени с разрешенными зонами. Первый из них выделяется дифференцирующим элементом 2 и, пройдя элементИ 18, элемент ИЛИ 16 устанавливаеттриггер 24 в исходное состояние (нулевое состояние), таким образом подготавливает схему к анализу стартового перехода в запрещенной зоне.Если до конца стартстопного циклапереходы типа стартового не появляются в запрещенных зонах, то подстройка фазы распределителя не производится.Переходы любого вида, появляющиеся в результате смены полярностй сиг"нала в пределах...

Номер патента: 1113897

Опубликовано: 15.09.1984

Авторы: Аношкин, Куприйчук

МПК: H04L 27/10

Метки: манипулятор, частотный

...первый и второй задающие генераторы 1 и 2, выходы которых соединены соот ветственно с сигнальными входами первого и второго ключей 3 и 4, а также через первый и второй фазовращатель 5 и 6 в . с сигнальными входамитретьего и четвертого ключей 7 и 8;смеситель 9, входы которого подключены к выходам первого и второго задающих генераторов 1 и 2, а выход соединен с сигнальным входом блока 10управления фазой, а также через удвоитель 11 частоты - с импульсным входом синхронизатора 12; первый, второй, третий и четвертый элементы И13 - 6. Прямой выход синхронизатора12 соединен со вторыми входами первого и третьего элементов И 13 и 15,з 11 .38 а также с первым управляющим входом блока 10 управления фазой. Инверсный выход синхронизатора 12...

Номер патента: 1113898

Опубликовано: 15.09.1984

Авторы: Карамов, Савватеев, Унфангер-Жигольская, Штейнберг

МПК: H04L 27/12

Метки: манипулятор, частотный

...электрическая схема предложенного частотного манипулятора.Частотный манипулятор содержитопорный генератор 1, распределитель2, управляемый делитель 3, ключи4,1-4 о блок 5 памяти, цифроаналоговый преобразователь 6, триггер 7,сглаживающий фильтр.8.Частотный манипулятор работаетследующим образом.Импульсы от опорного генератора1 поступают на распределитель 2 ина тактовый вход управляемого делителя 3, На выходах распределителя2 поочередно появляются импульсы,причем послЕ появления на крайнемвыходе распределителя 2 эти импульсысмещаются в обратном направлении кдругому крайнему выходу, поочереднооткрывая соответствующие ключи4,1,4.24.г 1 . С выхода управляемого делителя 3 коэффициент делениякоторого устанавливается кодом,поступающим на...

Номер патента: 1113899

Опубликовано: 15.09.1984

Авторы: Беланович, Болотин

МПК: H04L 27/16

Метки: искажений, компенсации, преобладание, типа

...и вправо на величину 1 н максимапьно возможного изменения длительности одиночного элемента сообщения из-за преобладаний.Таким образом, блок 3 синхронизации в процессе формирования такто- ф 5 вых импульсов учитывает нестабильность скорости телеграфирования, нестабильность работы задающего генератора 1 и осуществляет контроль отслеживание фазы заднего фронта 50 принимаеиас элементов) за фазой принимаемых элементов сообщения. Так- товые импульсы формируемые на четвертом и третьем выходах блока 3 синхронизации, поступают соответственно 55 на пятый и четвертый входы ждущего генератора 6; тактовые импульсы, формируеье на первом. выходе блокд 3,99 4поступают на первый вход ждущего генератора 6 и третий вход формирователя 4, на четвертый...

Номер патента: 1113900

Опубликовано: 15.09.1984

Авторы: Бортников, Медников, Негуляев

МПК: H04L 27/22

Метки: демодуляции, манипуляцией, сигналов, фазовой

...пороговый блок, перемножитель, интегратор и решающий блок 111Однако это устройство не обладает достаточной помехоустойчивостью в условиях воздействия сосредоточенных помех.Наиболее близким к изобретению является устройство демодуляции сигналов с фазовой манипуляцией, содер жащее первый, второй и третий пере- множители, первый фазовращатель, нелинейный элемент, последовательно соединенные интегратор и решающий блок, выход которого является выходом устройства, а также опорный генератор, выход которого соединен с первым входом первого перемножителя и через первый фазовращатель - с первым входом второго перемножителя, а первый вход третьего перемно-З 5 жителя через нелинейный элемент подключен к выходу интегратора, а также содержащее...

Номер патента: 1113901

Опубликовано: 15.09.1984

Автор: Гирнык

МПК: H04L 27/22

Метки: демодулятор, фазоразностный, цифровой

...формирователем Ь сигнала и исключают пораженные участки из времени демодуляции. Сигнал с фазоразностной модуляцией демодулируетсяпутем сравнения фазы текущего и преды. 40 дущего измерительных импульсов. Фаза пре. 45 50 дыдущего импульса запоминается счетчиком 3 по модулю , где- число значащих позиций фазы. Каждый приходящий измерительный импульс. считывает состоя. ние разрядов счетчика 3 в регистр 4 и сбрасывает счетчик 3, что необходимо для непосредственного отсчета фазы.Однако при наличии в канале связи сдвига частоты несущая получает дополнительный набег за период манипуляции ф = 2 о Л.Т,где дГ- величина сдвига частоты; Т - период манипуляции, 55 тор содержит выделитель 1 фронта несущей, выделитель 2 измерительногофронта, счетчик...

Номер патента: 1113902

Опубликовано: 15.09.1984

Авторы: Зинов, Романов, Сотников, Харченко

МПК: H04L 27/233

Метки: демодуляции, манипуляцией, сигналов, фазовой

...методом фазовой манипуляции.Наиболее близким техническим решением к данному изобретению являетсяустройство для демодуляции сигналовс фазовой манипуляцией, содержащееэлемент задержки, первый перемножитель, первый вход которого соединен с первым входом первого фазового детектора, второй вход которогосоединен с первым входом второгофазового детектора, выход которогочерез первый решающий блок подключенк второму входу первого перемножителя, выход которого соединен с входом фильтра, причем выход первогофазового детектора подключен к входу 40второго решающего блока 121,Однако это устройство обладаетнедостаточной помехозащищенностью приема Фазоманипулированных сигналов вусловиях одновременного воздействияслучайных сосредоточенных и...

Номер патента: 1113903

Опубликовано: 15.09.1984

Авторы: Борисов, Фролов

МПК: H04L 27/22

Метки: детектирования, относительной, сигналов, телеграфии, фазовой

...регистра сдвига, сигнальный вход которого соединен с первым выходом сумматора по модулю два, 45 второй вход которого соединен с вторым выходом первого регистра сдвига, тактовый вход которого подключен к тактовому входу второго регистра сдвига и к тактовому входу третьего регистра сдвига, сигнальный вход которого соединенс вторым выходом сумматора по модулю два, причем Выход усилителя-ограничителя подключен к сигнальному входу первого регистра . сдвига, а выход третьего регистра сдвига соединен с вторым входом триггера. На чертеже изображена структурнаяэлектрическая схема предложенного устройства,Предложенное устройство содержитусилитель-ограничитель 1, первый регистр 2 сдвига, генератор 3 тактовыхимпульсов, сумматор 4 по модулю...

Номер патента: 1113904

Опубликовано: 15.09.1984

Авторы: Абдалов, Майсюра

МПК: H04L 27/32

Метки: комбинированной, манипуляцией, относительной, приема, сигналов, фазовой, частотной

...детектора, введены смеситель, гетеродин, первый .и второйфильтры нижних частот, второй частотный детектор, фазовый детектор, умножитель частоты и управляемый генератор, выход которого соединен с вторым входом первого перемножителя ис входом умножителя частоты, выходкоторого соединен с первым входомФазового детектора, второй вход которого подключен к выходу удвоителячастоты и к входу второго частотногодетектора, выход которого через последовательно соединенные первыйфильтр нижних частот и гетеродин подключен к соответствующему входу смесителя, выход которого соединен свходом полосового фильтра, причем выход фазового детектора через второйфильтр нижних частот подключен к входу управляемого генератора, а выходузкополосного фильтра...
