H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 1417173

Опубликовано: 15.08.1988

Авторы: Альтман, Герцен

МПК: H03D 13/00, H04L 7/02

Метки: дискриминатор, фазоимпульсный

...последовательности процесс оценки фазового рассогласования начинается заново.При поступлении сигнала на вход разрешения записи запоминающего блока 3 предшествующее числовое значение фазового рассогласования стирается и записывается очередное значение фазового рассогласования с выходасчетчика 9При отсутствии сигнала на входеразрешения записи запоминающий блок3 хранит предшествующее измеренноезначение фазового рассогласования.Запись значения фазового рассогла"сования происходит лишь после проверки априорных сведений о входнойпоследовательности синхросигнала,которые заключаются в том, что дотого как триггер 1 будет установленпо тактовому входу в исходное состояние, по информационному входу недолжен поступить ни один импульс.Если за время...

Номер патента: 1417205

Опубликовано: 15.08.1988

Авторы: Головков, Журавлев, Трусевич

МПК: H04L 7/02

Метки: задержке, поиска, сигналов, шумоподобных

...В том случае, когда число, накопленное счетчиком 11 в результате анализа, оказывается достаточным для вынесения решения о присутствии на входе устройства сигнала (это происходит в момент, когда счетчик 11 переполнится), блок управления 10 прекращает поиск и коммутатор 15, на управляющий вход которогоУстройство поиска шумоподобных сигналов по задержке, содержащее последовательно соединенные перемножитель, полосовой фильтр, детектор огибающей, первый ключ, накопитель, решающий блок, второй ключ, счетчик импульсов, блок управления поиском, генератор псевдослучайной последовательности и частотный синтезатор, выход которого соединен с опорным входом перемножителя, при этом другой выход блока управления поиском подключен к управляющим...

Номер патента: 1417206

Опубликовано: 15.08.1988

Автор: Чумак

МПК: H04L 7/02

Метки: псевдослучайных«, сигналов, синхронизации

...путем объединения сигналов с выходом перемножителей 2 и 3. Как видно из фиг. 2 е, в периоде ПСП имеются момент времени 1 и (, когда выходной сигнал рассогласования равен нулю, т.е. не происходит формирования сигнала ошибки. Из сигнала на фиг. 2 ж видно, что в периоде ПСП имеются моменты времени 1, когда входной сигнал равен нулю и на вход поступает только шум, Выявление моментов 1 и 1 производится с помощью анализатора 12, который выдает импульсы (фиг. 2 е) на управляющие входы коммутатора 7 и коммутатора 1. Выявление моментов 1 производится с помощью сумматора 13, который выдает импульсы(фиг. 2 ж) на управляющие входы ключа 15 и блока запрета 23.Коммутатор 1 подключает к перемножителям 2 и 3 источник испытательного сигнала3, а...

Номер патента: 1417207

Опубликовано: 15.08.1988

Авторы: Дискант, Мединец, Терентюк

МПК: H03D 3/24, H04L 27/14

Метки: демодулятор, сигналов, частотно-манипулированных

...его работу.Демодулятор частотно-манипулированных сигналов содержит фазовый детектор 1, фильтр 2 нижних частот, элемент 3 управления, управляемый генератор 4, балансный модулятор 5 и генератор 6 смещения.Демодулятор частотно-манипулированных сигналов работает следующим образом.Когда на входе демодулятора частотноманипулированных сигналов нет сигнала, управляемый генератор 4 генерирует свою начальную частоту м,Г 1 ри возникновении на входе сигнала одной из частот, например мс (фиг. 2), система фазовой автоматической подстройки частоты (ФАПЧ), состоящая из фазового детектора 1, фильтра 2, нижних частот, элемента 3 управления и управляемого генератора 4, захватывает ее и подстраивает управляемый генератор 4 в сторону этой частоты на...

Номер патента: 1417208

Опубликовано: 15.08.1988

Автор: Израильсон

МПК: H04L 27/22

Метки: многопозиционных, приемник, сигналов, цифровой

...данных, обусловленная неравномерностью частотных характеристик канала связи. Откорректированный сигнал в виде многоразрядных кодовых чисел поступает в решающий блок 1, где осуществляется его декодирование, и далее на выход цифрового приемника,В блоке 13 осуществляется формирование оценок откорректированных сигналов и вычисление вектора ошибки Е. Однако в сигналах на выходах гармонического корректора 12 имеет место статическая ошибка Е обусловленная неидеальностью аналоговых узлов приемника. С целью ее компенсации используют первый и второй сумматоры 15 и 16 и блок 14 интеграторов. Для этого из сигналов на выходах гармонического корректора 12 необходимо вычесть проинтегрироваццые сигналы ошибки. Эта операция реализуется блоком 14...

Номер патента: 1181504

Опубликовано: 15.08.1988

Авторы: Калинцев, Тихонов, Устюжанин

МПК: H04L 7/08

Метки: временного, информации, экспандирования

...генератор 8, блок 9 формирования сигналов записи, блок 10 формирова- . ния сигналов считывания, элемент ИЛИ 11, дешифратор 12, третий регистр 13, элементы равнозначности 14, 15, первый и второй элементы И 16, 17,Устройство для временного экспандирования информации работает следующим образом.В течение интервалов времени,когда на входе устройства присутствуют выделенные данному направлению связи (принимаемые) пакетй, замыкается ключ 5. Замыкание осуществляется с некоторой задержкой, достаточной для восстановления тактовой частоты в устройстве восстановления тактовой частоты демодулятора, При этом на входе фазового детектора 4 появляется отрезок (пакет) меандра тактовой частоты, Рассматриваемое устройство является индивидуальным, т,е....

Номер патента: 1418923

Опубликовано: 23.08.1988

Авторы: Гришин, Посохов, Радов

МПК: H04L 27/18

Метки: дискретных, манипуляцией, передачи, приема, сигналов, фазовой

...осуществляет перенос сформированного сигнала в область рабочих частот и необходимое усиле ние.В процессв распространения по линии связи с времяселективными замираниями сигнал Я(С) претерпевает искажения. Искаженный сигнал может представляться соотношением Б(,(с) = р,(т)а, 1(с)соя 2 ВГ, с+ у, ++ р (с)ао 1(т)сояГ 2(й е+1 +х(С),(6)25где (, (г.)12 (Т) - случайные коэффициентыпередачи линии связи;у(1) 1(г)- случайные фазы;х - флуктуационный шум,На приемной стороне приемник 11осуществляет предварительную обработку принимаемого сигнала, который поступает на объединенные входы перемножителей 13,25,27 и 29, Генератор 2521 формирует периодическую последовательность видеоимпульсов типа "меандр с частотой следования Г которая поступает на вход...

Номер патента: 1418924

Опубликовано: 23.08.1988

Авторы: Давыдов, Король, Курышкин, Товарницкий

МПК: H04L 27/233

Метки: приемник, сигналов, фазоманипулированных

...блока 3, подключенного к входу манипулятора 4 фазы, ина один нэ входов детектора 3 фазыЯ(Фиг.2 г), на другой вход которого подается сигнал непосредственнос входа блока 3 управления, Сигнал свыхода манипулятора 4 фазы Б(й)(фиг.2 е) со значением фазы управляемого сигнала Я (т) (фиг,2 д) поступает на вход фазонращателя 5, которыйосуществляет поворот фазы сигналаБ (г.) (фиг.2 е) на постоянное значениеугла, обеспечивая синхронность гармонических сигналов по обоим входам55фазового детектора. Необходимостьиспользования Фазонращателя 5 обусловлена тем, что линия 12 задержки, скоторой к входу манипулятора 4 фазы поступает сигнал, всегда осуществляетФазовый сдвиг обрабатываемого колебания. В момент времени появления скачков фазы блока 1 выделения...

Номер патента: 1420670

Опубликовано: 30.08.1988

Авторы: Ефремов, Жеребцов, Журавлев, Минкин

МПК: H04J 3/06, H04L 7/02

Метки: асинхронного, импульсных, потоков, сопряжения

...записи, поступаетчерез третий сигнальный входот селектора 10 синхросигнала,Тактовая последовательность считывания от логического блока 5 поступает на первый сигнальный вход. Второй регистр 18 сдвига и второй элемент 19 И образуют распределитель считывания, создающий импульсные последавательности, аналогичные импульсным последовательностям распределителя записи, Считывание информации иэ элементов 25 памяти осуществляется через элементы 2 б И, В первом элементе 21 ИЛИ. осуществляется сборка полного сигна. в . ла, включающего "дублирующие" посылки, Сигналы с одноименных ячеек первого и второго регистрав 17 и 18 сдвига через вторые выходы поступают на соответствующие входы временного детектора 2. Сигнал разрешения согла сования...

Номер патента: 1420671

Опубликовано: 30.08.1988

Авторы: Дядин, Скородумов

МПК: H04L 7/02

Метки: синхронизации, тактовой

...положительным и отрицательным фронтам входного КИМ-сигнала (фиг.2,6), которые воздействуют на единичный Б-вход КБ-триггера 3. Сигнал опорной тактовой частоты и сигнал опорной тактовой частоты со сдвигом Ф/2 вырабатываются из двойной частоты генератора 6 делителем-фазовращателем 7 (фиг.2,е,в). Из отрицательных перепадов сигнала опорной тактовой частоты с помощью второго фор+ мирователя 2 формируются короткие импульсы (фиг,2,г), воздействующие на К-вход КБ-триггера 3, на прямом выходе которого вырабатываются импульсы длительностью, равной половине длительности бита (фиг.2, д), т.е, получается двойная гармоника скорости передачи данных, не имею щая переворотов фазы на 180 ; Этот сигнал и сигнал опорной тактовой частоты со сдвигом...

Номер патента: 1420672

Опубликовано: 30.08.1988

Авторы: Гребенкин, Хохлов

МПК: H04L 17/02

Метки: дельта-модуляцией, передачи, сигналов

...8и 9. Первый вентиль 7 при подаче управляющего напряжения снимает исходный сигнал 45с входа вычитающего блока 1, а второй вентиль 8 закорачивает этот вход, обеспечиваянулевой сигнал на входе вычитающего блока 1, Одновременно третий вентиль 9 закорачивает выход интегратора 3, обеспечиваяравенство нулю аппроксимирующего напряжения.При наличии выходного сигнала блока 6стробирования триггер 11 формирует напряжение, подаваемое одновременно на вторыевходы элемента НЕТ 10 и элемента И 13.При этом элемент НЕТ 10 отключает выход 55синхронизатора 4 от двоичного модулятора 2,прекращая формирование дельта-символовна основной частоте синхронизации , а элемент И 13, в свою очередь, обеспечивает прохождение на двоичный модулятор 2 синхросигналов с...

Номер патента: 1420673

Опубликовано: 30.08.1988

Авторы: Каменский, Матлин

МПК: H04L 25/40

Метки: дискретной, информации, передачи

...спектр частот, то, если она возникает и в линии связи, присутствует она как в полосе передачи информации, так и на выходе полосового фильтра 16. Если величина этой помехи больше порогового уровня, при котором передача информации невозможна, на выходе порового блока 17 появляется 1, которая через элемент НЕ 20 дает О на третий вход буферного запоминающего блока 7, который соответствует второму входу ключа 22, и закрывает его, следовательно, информация с регистра 21 не поступает на входы параллельно-последовательного преобразователя 8 и далее в канал 9 связи. При отсутствии сигнала 1 на выходе порогового блока 17 информация из регистра 21 через параллельно-последовательный преобразователь 8 параллельным кодом поступает в канал 9...

Номер патента: 1424049

Опубликовано: 15.09.1988

Автор: Чижов

МПК: G09B 19/26, H04L 15/00

Метки: радиотелеграфиста, тренажер

...допустимой ошибки определяются в общем случае величиной + 1:, Если оператор выполняет ответное действие с ошибкой большей, чем ф 1, то такое действие блокируется.При нажатии ключа 2 пульта 1 оператора сигнал с его выхода поступает на счетный вход триггера 3 режима ра" боты, единичный вход триггера 4 и вход второго элемента И 7 блока 5 элементов И. Кроме того, с вторых контактов ключа 2, соединенных с вторыми входами счетчиков 12 и 13, подается короткий импульс для установки их в исходное состояние. Триггер 3 режима работы переходит в состояние работы, при котором на его выходе, соединенном с элементом И 7, появляется высокий потенциал. На другой вход элемента И 7 поступает высокий потенциал с ключа 2 и через открытый элемент И 7 и...

Номер патента: 1424129

Опубликовано: 15.09.1988

Авторы: Вялов, Данилин, Журавлев

МПК: H04L 7/00

Метки: приемник, синхросигнала

...делитель 6,2 частоты рабо- никает при наличии в циФровом потокетает автономно и сохраняет установив- одиночных положителожительньм или отрицапвйся ранее режим синхронизма (дотельных вставок.срыва синхронизма), поскольку импуль- При срыве синхронизации на выходесы (фиг. Зф) с его выхода через ре элемента ЗАПРЕТ 7 в каждом цикле цифгистр 1 О сдвига поступают опять иа . рового потока формируется импульс,управляющий вход второго делителя 6.2 который поступает на управляющийчастоты (фиг. Зд). вход накопителя 8 и устанавливает наСледукппий импульс с выхода первого его выходе сигнал " " (ф . 3 ). Эделителя 6,1 частоты (фиг. Зв) уста сигналом коммутатор 11 переключаетс11 пе еключаетсянавливает на выходе триггера 4 сигнал в правое...

Номер патента: 1424130

Опубликовано: 15.09.1988

Авторы: Коротич, Ножников

МПК: H04L 7/02

Метки: выделения, синхросигнала

...записывается в накопитель 1 первого канала обработки синхрогруппы по сигналам, поступаюшнм стактового входа устройства. Емкость 40накопителя 1 должна быть не меньшеколичества символов в ожидаемой синхрогруппе, Снимаемый с выхода накопителя 1 сигнал через блок 2 задержкипоступает на накопитель 1 следующего 45канала обработки синхрогруппы. Записьв накопители 1 последующих каналов,обработки синхрогруппы и продвижениеинформации через блоки 2 задержки осуществляют аналогично. 50Блоки 2, - 2 , задержки обеспечивают необходимые временные интервалымежду моментами поступления информации в накопители 1, - 1, соответствующие периодичности повторения ожидаемых синхрогрупп.Накопители 1 прыобразуют записанную в них информацию в...

Номер патента: 1424131

Опубликовано: 15.09.1988

Авторы: Зильбертер, Мощенко, Панченко, Стишковский

МПК: H04L 25/00

Метки: преобразования, телеграмм, формата

...9 знаков.С вызывного узла 2 через входной согласующий блок 5 информация может также поступать и на соответствуквций вход стартстопного распределителя 6.Досчитав до 64-го информационного знака, счетчик 9 знаков выдает сигнал на первый элемент И 12 до тех пор, пока на последний не поступит сигнал от первого дешифратора 1 О (комбинация В 3). При совпадении этих сигналов первый элемент И 12 вырабатывает сигнал, поступающий через третий элемент К 111 27 на блок 22 уп 142413равления, при этом происходит остановка трансмиттера ленточного телеграфного аппарата 1 через пускоостансвочный узел 4 и запуск датчика 18 комби 5 наций, из которого считываются комбинации знаков 11 27: 28; через выходной согласующий блок 7 и вызывной узел 2 они поступают в...

Номер патента: 1424132

Опубликовано: 15.09.1988

Автор: Тужиков

МПК: H04L 25/38

Метки: передачи, приема, псевдослучайных«, сигналов

...передачи сигналов с выходов шифратора 3. Резисторы блока 5 подобраны так, чтобы чувствительность импульсного усилителя6 была равной в зависимости от того,на каком выходе шифратора 3 есть сигнал. В результате на выходе импульсного усилителя 6 возможны два уровняамплитуды напряжения,Одновременно сигналы с выходовшифратора 3, пройдя через блок 4 диодов, поступают на первый или второйвходы блока 2, открывая его тем самым для прохождения высокочастотныхколебаний от генератора 17 на второйвход импульсного модулятора 7.Генератор 17 вырабатывает колебания двух различных частот Г и Гразнесенных на величину, достаточнуюдля надежного различения на приемнойстороне 18.Таким образом, в каждый моментвремени 7, на входы импульсногомодулятора 7...

Номер патента: 1424133

Опубликовано: 15.09.1988

Авторы: Коломийченко, Петручек, Савин

МПК: H04L 27/14

Метки: детектирования, сигналов, частотно-манипулированных

...ы,1 уровень сигналов на ныходе интегратора 2 значительнобольше уровня сигнала на выходе интегратора 5 и знак напряжения на вью ходе решающего блока 3 будет один, а при появлении на входе устройстна сигнала с частотой И уровень сигнала на выходе интегратора 2 эначитель 50 но меньше уровня сигнала на выходе интегратора 5 и знак напряжения на выходе решающего блока 3 будет другой. Это обеспечивается использованием в качестве интеграторов 2 и 5 фильтров нижних частот и использова-55 нием в качестве решающего блока 3 устройства сравнения уровней, например компаратора. Синфаэность принимаемых и опорньмчастот обеспечивается суммирующим интегратором 8, блоком 9 управления,фаэосдвигающими блоками 1 О и 11, атакже фазовыми детекторами 12 и...

Номер патента: 1424134

Опубликовано: 15.09.1988

Автор: Беднарский

МПК: H04L 27/22

Метки: манипуляции, приемник, сигналов, трехкратной, фазовой

...обнаружителя 16информационного сигнала представленв табл, 3.Такой алгоритм обнаружителя информационного сигнала позволяет определять позиционность ФГ 1 ц сигналов на основе описанного выше признака. Появление "1" на одном иэ трех выходов обнаружителя 16 однозначно связано с позиционностью сигнала. Причем информация о позиционности передается на выходы элементов И 24, если на, вторые входы этих элементов с выхода блока 17 поступает разрешающее напряжение, которое свидетельствует о воздействии на нход приемника одного иэ видов ФМц сигналов, Это напряжение формируется следующим образом.Второй полосовой фильтр 21 настроен на частоту 1 , которая соответствует средней частоте спектра принимаемого сигнала. Первый полосовой фильтр 18 настроен...

Номер патента: 1425863

Опубликовано: 23.09.1988

Авторы: Волков, Зенкин, Копреев

МПК: H04L 5/14

Метки: биимпульсного, относительного, приема, сигнала

...не проходят через второй элемент И 6. С появлением первого отклика с выхода второго дешифратора 16 сигнала блокирующее напряжение с выхода третьего элемента Иснимается и на вход делителя 4 частоты начинает поступать импульсная последовательность, По окончании цикла деленияя на выходе и ервог о дешифра тора 12 сигнала возникает отрицательный импульс, который, пройдя через элемент НЕ 13, вызывает появление блокирующего напряжения на выходе третьего элемента И 7, которое, однако, 25 через короткий промежуток времени (1/4 периода тактовой частоты) снимается появившимся очередным откликом с выхода второго дешифратора 16 сигнала (фиг.2 л). При этом тактовая последовательность проходит через второй элемент И 6 и делитель 4 частоты и...

Номер патента: 1425864

Опубликовано: 23.09.1988

Автор: Жирнов

МПК: H04L 7/02

Метки: выделения, импульсов, тактовых

...счетчика 6 обе 14258спечивают получение сигналов ФЗ с длительностью, составляющей О,1 Т; середина сигнала ФЗ, обеспечивающего разрешение прохождения импульсов кор 5 рекции через первый 7 и второй 8 элементы И, располагается в конце временного интервала (равного Т), который начинается от момента обнуления счетчиа 6, где Т - период следования тактовых импульсов. На выходах соогветствующих первого 7 и второго 8 элементов И и первого 12 и второго 13 дополнительных элементов И импульсы коррекции совпадают во времени и через первый 14 и второй 15 дополнительные элементы ИЛИ поступают на соответствующие входы реверсивного счетчика 11 и далее, как описано выше. Следовательно, устройство вьщеления тактовых импульсов при отсутствии...

Номер патента: 1425865

Опубликовано: 23.09.1988

Автор: Мовчан

МПК: H04L 7/02, H04L 7/10

Метки: каналах, компенсации, связи, сдвига, частотного

...устройствадля компенсации частотного сдвига вканалах связи.Устройство содержит первый смеситель 1 частот, полосовый фильтр 2,второй смеситель 3 частот, опорныйгенератор 4, частотный дискриминатор5 и блок 6 сдвига опорной частоты,Устройство для компенсации частотного сдвига н каналах связи работаетследующим образом. 20Входной сигнал подвергается преобразованию по частоте в первом смесителе 1 частот, продукт преобразованиявыделяется полосовым фильтром 2 иподвергается второму преобразованию 25частоты но втором смесителе 3 частотв область исходных частот. Частотапервого гетеродина образуется путемсдвига частоты опорного колебания,вырабатываемого на первом выходе опор" 0ного генератора 4.Сдвиг частоты опорного колебанияобразуется н блоке 6...

Номер патента: 1425866

Опубликовано: 23.09.1988

Авторы: Бережной, Иванов, Сватовский, Хабахпашев

МПК: H04L 27/14, H04L 27/32

Метки: приемник, сигналов, частотно-фазовых

...опорные сигналы свыходов генератора 5 частот, который Формирует их из сигнала с частотой Гн, поступающего от блока 2 выделения несущей 8 п А оп зп(,-дю) г+ о;8 оо =Аоц з 1 п Г (фо+дог) +о 3 аа 1Первый 4 и второй 6 Фазовые детекторы производят сравнение сигналов, поступающих на их первые входы,с опорными сигналами, постугающимина вторые входы, и соответственноформируют на своих выходах напряжения, являющиеся функциями разностечФаэ сравниваемых сигналовПе.пс, 2 Аор соз ь ч.6 ыГ.6) ъ 2 Аоп соз дупри условии, что А ) А и Ао 7 ) А,Данные напряжения выделяются, соответственно, первым 7 и вторым 8 интеграторами и поступают на входы первого 9 и второго 11 аналого-цифровыхпреобразователей, которые преобразуют их в последовательчости...

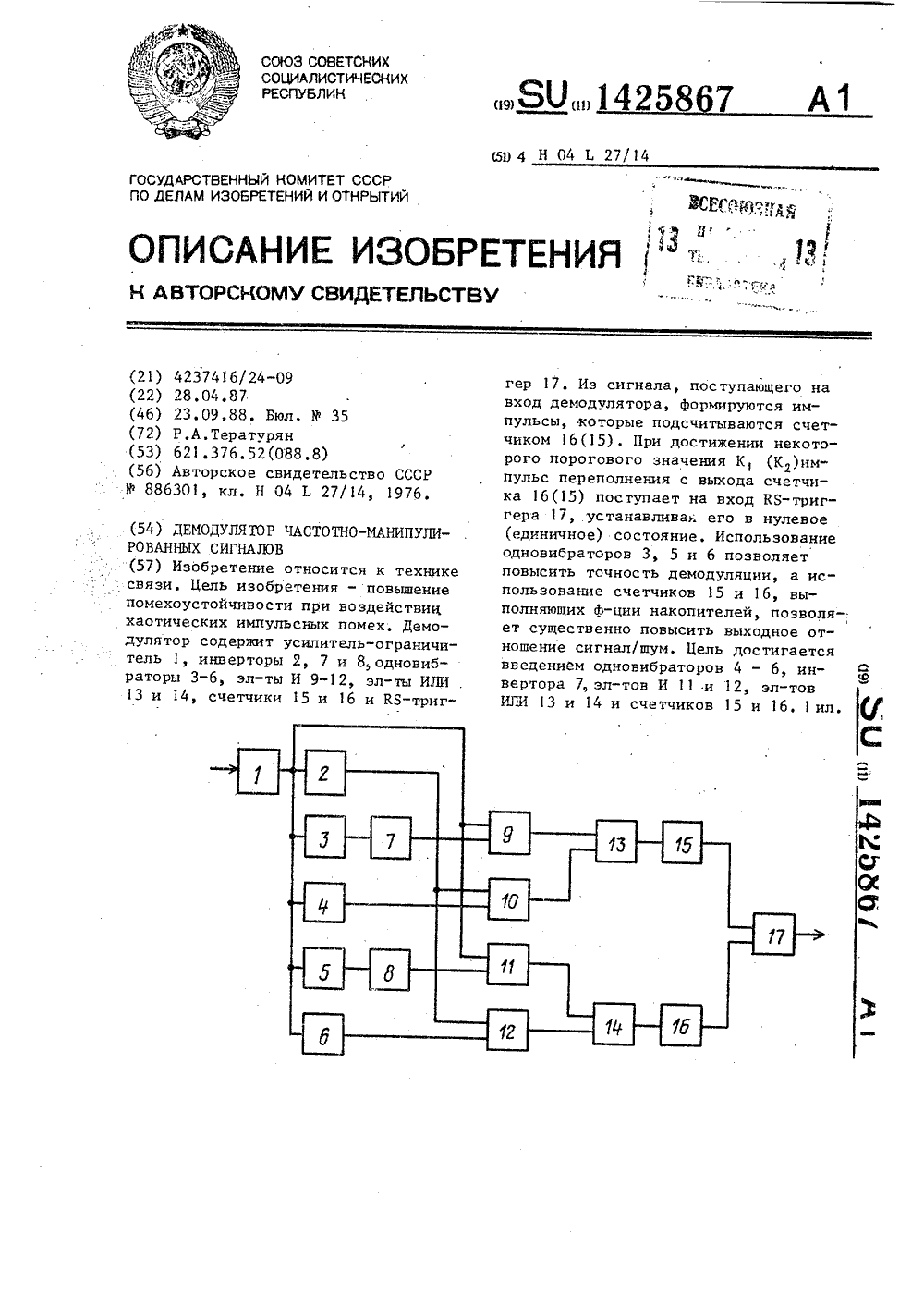

Номер патента: 1425867

Опубликовано: 23.09.1988

Автор: Тературян

МПК: H04L 27/14

Метки: демодулятор, сигналов, частотно-манипулированных

...второго элемента ИЛИ 14 появляются импульсы с частотой повторения Г, на выходе первого элемента ИЛИ 13 при этом напряжение логического "0", Эти импульсы подсчитываются вторым счетчиком 16 и при достижении некоторого порогового значения К импульс переполнения с выхода второго счетчика 16 поступает на первый вход КЯ-триггера 17, устанавливая его в нулевое состояние.При поступлении на вход усилителя- ограничителя 1 сигнала с частотой 1 переключающий импульс формируется на выходе первого счетчика 15 при достижении порога К, В этом случае КБ- триггер 17 устанавливается в единичное состояние.Величины порогов К и К определяются из соотношенияПрименение в схеме демодулятора первого 3, третьего 5 и четвертого б одновибраторов позволяет...

Номер патента: 1425868

Опубликовано: 23.09.1988

Авторы: Бережной, Иванов, Сватовский, Хабахпашев

МПК: H04L 27/32

Метки: приемник, сигналов, фазочастотно-манипулированных

...одногоиз своих входов на выход в соответствии с управляющим сигналом,данный управляющий сигнал формируется блоком 10 управления на основе анализа кода рассогласования, поступающего с выходов блока 13 сумматоров. Данный код является суммой по модулю 2 Б-разрядной последовательности, поступающей с выходов регистра 16, и М- разрядной последовательности, являющейся копией передаваемой синхропоследовательности и поступающей с выходов генератора 15 кода, Эта копия синхропоследовательности поступает также на входы согласования дискретного согласованного фильтра 9, который Формирует сигнал логической единицы в случае, если последовательности, поступающие на его вход и на входы согласования, одинаковы, Появле" ние на выходе дискретного...

Номер патента: 1425869

Опубликовано: 23.09.1988

Автор: Тюкаев

МПК: H04L 27/227

Метки: автокорреляционный, демодулятор, модуляцией, первого, порядка, сигналов, фазоразностной

...Синус угла а 1 вычисляется в50 3 14258блоке 19 по известной тригонаметрической формулеэ 1 п х= 11-саэ х.При больших шумах и близости углайЧ к значению а /2 точность измерения 5косинуса падает, так как при этом увеличивается вероятность того, что онприобретет отрицательный знак(фиг,2 а), а интегратор 6 вычисляетсреднее значение косинуса. В этом слу 10чае основой для определения косинусаи синуса йУ является измеритель синуса, который построен аналогичным образом с помощью интегратора 12. Пас 15ледний вычисляет синус угла ЙЧблагадаря тому, чта введен фазовращатель9 сигнала х , на угол и /2, Косинусугла в 9 вычисляется в блоке 13, аналогичном блоку 19, На входах коммута 20тора 14 имеются два значения косинуса угла Л Ч - непосредственно...

Номер патента: 1425870

Опубликовано: 23.09.1988

Автор: Сонников

МПК: H04L 27/14, H04L 27/22, H04L 27/32 ...

Метки: внутриимпульсной, дискретных, манипуляцией, приема, сигналов, составных, фазовой, частотных

...обозначены ц (С) - модулирующий 9-элементный код; Б.(1) - ФМн сигнал, соответствующий модулирующему коду Бо(1); Ц- (1) - ФМн сигнал на,выходе ограничителя; Ъ (1) - ограниченный ФМн сигнал, задержанный относительно сигнала 130(1) на время э,; 3 (с) сигнал на выходе сумматора 4 (13) по модулю два,В обоих случаях на выходе сумматора 4 (13) по модулю два формируется пачка импульсов 11, (1), состоящая из некоторого числа коротких импульсовс- Т;длительности.=(число этих имк;пульсов определяется временем задержки, и частотой ФМн сигнала) и определенного числа длинных импульсовс- Гдлительности ,= , количество которых и интервалы между которыми определяются структурой модулирующего кода.С выходов сумматоров 4 ( 13) по модулю два сигналы...

Номер патента: 1427585

Опубликовано: 30.09.1988

Авторы: Балябин, Денежкин, Родькин, Романов

МПК: H04L 7/04

Метки: начальной, приема, сигналов, синхронизации

...для приема с требуемой помехоустойчивостью синхросигнала, но малом для того, чтобы с требуемой вероятностью считать, что данный факт произошел из-за приема синхросигнала, а не из-за действия помех. Поэтому осуще" ствляется переход к анализу на каждом такте следующего интервала принимаемого синхросигнала за счет установки в нулевое состояние по К-входу дополнительного сдвигающего регистра 13 сигналов с выхода формирователя 15 сигнала через второй элемент ИЛИ 7. Число интервалов синхросигнала анаФ30 лизируемых на каждом такте по пороговому значению числа совпадений символов синхросигнала устанавливается объемом счетчика импульсов Формирователя 15 сигнала из соображений обеспечения требуемой защиты от ложного 35 приема фазового...

Номер патента: 1427586

Опубликовано: 30.09.1988

Авторы: Казанский, Судариков

МПК: H04L 13/06

Метки: аппарата, телеграфного, трансмиттер

...зоны считывания, и процесс повторяется,Трансмиттер в стартстопном режиме(фиг.2) работает следующим образом.При появлении на входе формирователя 4 сигнала от генератора 12 тактовых импульсов на выходе формирователя 4 появляется напряжение, которое через открытый переключатель 15поступает на вход привода 2, которыйначинает вращатьсяПерфолента 1при этом перемещается. Когда в зонесчитывания окажется кодовая строка,отверстие кодового элемента 13 окажется на пути светового луча оптоэлектронного датчика 18, которыйвыдает сигнал, поступающий на управляющий вход переключателя 15. Последний закрывается и включает привод 2.Продвижение перфоленты прекращается,Считывание и обработка сигналов происходит аналогично с работой в режименепрерывного...

Номер патента: 1427587

Опубликовано: 30.09.1988

Авторы: Антонова, Смирнов, Тверской

МПК: H04L 13/12

Метки: распределитель, релейный

...шина 5, включится основное реле 1 второй ячейки, которое также блокируется своим первым замыкающим контактом 1.1 и отключает обмотки обоих реле первой ячейки от шины 7 питания, размыкая свой размыкающий контакт 1.3, Таким образом осуществляется переключение ячеек. Если в момент запуска распределителя в работу под напряжением окажется вместо первой управляющей шины 4 вторая управляющая шина 5, то после включения основного реле 1 включение дополнительного реле 2 произойдет только после прихода подготовительного тактового сигнала, т.е, после того, как напряжение питания будет переключено с второй управляющей шины 5 на первую управляющую шину 4, в результате чего распределитель работает аналогично описанному.Когда включена последняя...
