H04L — Передача цифровой информации, например телеграфная связь

Номер патента: 675618

Опубликовано: 25.07.1979

Авторы: Манцевич, Мещеряков, Рыжов

МПК: H04L 27/12

Метки: информации, манипуляцией, передачи, частотной

...манипулятор 2, синхронизатор 3, блок 4 преобразования информации, фазовый дискриминатор 5, формирователь 6 управляющих сигналов и блок совмещения 7 кадра.Устройство работает следующим образом. С выхода синтезатора 1 на вход фазового дискриминатора 5 поступают высокочастотные колебания Ь и 1 а (фиг. 2 а и 61. Навыходе фазового дискриминатора 5 образуется напряжение (фиг. 2 в), нули которого соответствуют моментам нулевых фаз в/ч колебаний 1 и 1 гВ эти моменты формирователь 6 формирует импульсы (фиг. 2 г), запускающие синхронизатор 3, который синхронизирует работу блока преобразования 4, и блока совмещения 7. Блок совмещения 7 необходим для устранения задержки, возникающей в блоке преобразования 4, где формируются кадры передаваемой...

Номер патента: 677121

Опубликовано: 30.07.1979

Автор: Галкин

МПК: H04L 1/00

Метки: дроблений, принимаемых, сигналов, устранения

...Этц импульсы через открытые элементы И 3 и 4 поступают ца входы ждущих25 мультцвибраторов б ц б (фиг. 2 г, д). Сигнал с выхода мультивибратора б (фиг. 2 е)поступает па другой вход элемента И 3. Вовремя генерации импульса мультивибратором б элемент И 3 запирается и знакопереиены с выхода блока 1 выделения фронтовсигнала не поступают на вход мультивибратора 5. Аналогично импульсы с выхода мультивибратора 5 (фиг, 2 ж) запирают элемент И 4 и знакоперемены с выхода блока 2 выделения фронтов сигнала не поступают ка вход мультивибратора б. Сигнал с выхода мультивибратора 5 (фиг, 2 ж) поступает на вход элемента ИЛИ 7, на другой вход которого подается входной сигнал. Элемент ИЛИ 7 работает по нулевым потенциалам (для сигналов 1 работает как...

Номер патента: 677122

Опубликовано: 30.07.1979

Автор: Израйлит

МПК: H04L 1/08

Метки: дискретной, информации, информационного, многократным, передачи, повторением, связи, сигнала, системах

...содержит 14 разрядов), сумматоры 2 по модулю два, элемент 3 совпадения с п+1 входами, анализатор 4 ,веса, предназначенный для подсчета текущего значения числа импульсов (единиц), содержащихся в разрядах приемного регистра, элементы б совпадения на два входа и переключатель б, обеспечивающий переключение входа приемного регистра 1 сдвига с входа дскодируюшего устройства на вход регистра 1 сдвига.В качестве примера используется семизарядный код с весом Р=З, реализующий зеркальные свойства чередующихся кодотрамм (код позволяет реализовать 1 б различных команд).Декодирующее" устройство работает следующий образину,На вход переключателя б поступает имеульснгя"послес 1 втеЬьность, отображающая однуиз 1 о":ти команд. Она представляет собой...

Номер патента: 677123

Опубликовано: 30.07.1979

Авторы: Жиляев, Корнилов, Сенцов, Суворов

МПК: H03M 13/51, H04L 17/30

Метки: декодирования, кодов, комбинации, мажоритарного, повторении, трехкратном, циклических

...2 памяти. Одновременно с дополнительного выхода декодера 1 результаты декодирования (наличие или отсутствие ошибок в кодовой комбинации) запоминаются в блоке 4 памяти кодовых комбинаций результатов декодирования. После декодирования третьей кодовой комбинации данного цикла производится считывание информационных символов с выходов буферного блока 2 памяти через мажоритарный элемент 3, при этом в зависимости от состояния выходов блока 4 памяти кодовых комбинаций результатов декодирования мажоритарный элемент 3 работает в одном из следующих режимов.6771.23 Ф ор мул а изобретения Составитель Е ПрозоровскаяРедактор Н. Суханова Техред И. Позняковская Корректор С. Фай аказ 675/906 Изд, Мо 442 Тираж 779 Подписное НПО Государственного комитета...

Номер патента: 677124

Опубликовано: 30.07.1979

Автор: Юрцевич

МПК: H04L 7/02

Метки: псевдослучайных«, сигналов, синхронизации, тактовой

...1, первый перемнрой перемножитель 3, реве4, сумматор 5, элемент Инератор 7, управляющий элтель 9, счетчик 10, опорныйдополнительный блок задерУстройство работает слзом.677124 аж 779 аз 675/906 Изд, Мо 1 ПО одписио Тип. Харьк. фил. пред. Пате Входной сигнал поступает на вход первого перемножителя 2 непосредственно и через блок задержки 1, где происходит перемножение входного сигнала с его сдвинутой на время тз копии. На втором перемно жителе 3 также происходит перемножение двух сдвинутых на тз копий опорного сигнала.Если длительность элементарных импульсов (определяющих период тактовой частоты) опорного и принимаемого сигнала не равны, то на выходе обоих перемножителей 2 и 3 будут сипналы, о т л и ч а ющи е с я друг от друга....

Номер патента: 677125

Опубликовано: 30.07.1979

Авторы: Маришичев, Фиров, Харьков

МПК: H04L 7/08

Метки: синхронизации, цикловой

...синдромов, опознаватель б синдромов синхросигнала, элемент задержки б на цикл, элемент совпадения 7, опознаватель 8 синдромов исправляемых ошибок, элемент объединения 9, элемент ИЛИ 10 и дополнительный элемент запрета 11.Устройство работает следующим образом.Принимаемый сигнал поступает в блок 4, где вычисляются синдромы всех л-раз,рядных последовательностей двоичных символов. Синдромы поступают на опознаватель б, который вырабатывает импульс при поступлении синдрома синхронизации. Этот импульс поступает на элемент запрета 2. Если генератор 1 вырабатывает импульс, не совпадающий по времени с импульсом, поступающим от опознавателя б, то он проходит через элемент запрета 2 на суммирующий вход накопителя ошибок 3 и запоминается в нем...

Номер патента: 677126

Опубликовано: 30.07.1979

Авторы: Власов, Кудряшов, Чижов

МПК: H04L 15/00

Метки: адаптивное, обучения, радиотелеграфистов

...для обучениярадиотелеграфистов содержит трансмиттер1, электроакустический преобразователь 2,блок учета 8 результатов работы, управляющий блок 4, блок ответа 5, анализатор б,,реверсивный счетчик 7, многоступенчатыйнакопитель 8,и,коммутатор 9,20 Устройство работает следующим обра.677126 Формула изобретения Составитель Т. Маркина Техред И. Позняковская Ковректор И. Симкнна Редактор Н. Суханова Заказ 675/906 Изд442 Тираж 779 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Тип. Харьк. фил, пред, Патент выдает команду на считывание в многоступенчатый накопитель 8.В ходе работы,в реверсивном счетчике7 будут накапливаться ошибки, Как толькочисло ошибок превысит допускаемое...

Номер патента: 677127

Опубликовано: 30.07.1979

Авторы: Балашов, Гуцалюк, Дмитриев, Нудельман, Павличенко, Темесов

МПК: H04L 27/18

Метки: многоканальный, модем

...сигналов-переносчиков, на приемной стороне - корреляторы 4, блоки 6 принятия решений, блок 6 весового суммирования, блок 7 формирования опорных сигналов, блок 8 синхронизации.Передатчик работает следующим образом.Информационные сигналы У каналов Уь Уь, У., поступающие на входы блока 1 весового суммирования, рассматриваются как /Ч-мерный вектор-столбец сигна- лов В блоке 1 весового суммирования проводится операция умножения матрицы весовых коэффициентов 1, 1,на ветор-столбй К в результате которой на ее выходах формируется новый вектор- столбец У, равный Элементы вектора-столбца Р с выходов блока 1 весового суммирования поступают на информационные входы перемножителей 2, где перемножаются на сигналы-переносчики (отрезки гармонических...

Номер патента: 677128

Опубликовано: 30.07.1979

Авторы: Вишняков, Иванов, Каган

МПК: H04L 27/38

Метки: комбинированной, манипуляцией, относительно-фазовой, приема, сигналов, частотной

...к входам перемножителя 2 и частотного дискриминатора 8. Частотная демодуляция принимаемого сигнала осущвсввляется обычным способом в частотном дискриминаторе 8 и фильтре 9 частот манипуляции. Результат частотной демодуляции поступает на формирователь телеграфных импульсов, которые поступают,к получателю информации. Для фазовой демодуляции принимаемый сигнал подводится к первому входу,перемножителя 2, на втором входе которого действует напряжение опорного генератора 7. Частота опорного генератора ,. Установлена посредине между частотами нажатия и отжатия принимаемого сигнала. С помощью ФНЧ б из продуктов преобразования в перемножителе 2 выделяется фазоманипулированный сигнал с частотой- оде А - сдвиг между ча 1 сдвстотами нажатия и...

Номер патента: 677689

Опубликовано: 30.07.1979

Автор: Клаус

МПК: H04L 13/08

Метки: механизма, печатающего, сигналов, телетайпа, управляющих, формирования

...дешифратор 8 происходит адресация второго накопителя 4, каждая из ячеек которого содержит в адресной части двоичную комбинацию, соответствующую .определенному телетайпному знаку. Эта двоичная комбинация также подается на комйЪратор 9.При переключении счетчика 6 переключается также мультийлексер 5, входы которогб соединены с выходами установочной матрицы 7. Выбор адресов ячеек накопителя 4 осуществляется через установочную матрицу 7, В результате совместной работы счетчика 6 и мультиплексера 5 формируется критерий выбора, который воздействует на компаратор 9. Одновременно в соответствии с состоянием счетчика 6 через дешифратор 8 происходит адресация третьей ячейки в накопителе 4, Так как в адресной части этой ячейки устанавливается...

Номер патента: 678696

Опубликовано: 05.08.1979

Авторы: Галль, Литвак, Савин

МПК: H04L 7/02

Метки: времени, вхождения, интегральной, распределения, синхронизм, функции

...производится сравнение интервала временивосстановления синхронизма с временным интервалом, задаваемым Фор- , 5мирователем 3.Ключ 4 и блок 5 совпадения, управляемые сигналами от дифференцирующего блока 7 и формирователя 3, разрешают прохождение импульса с выхода 10дифференцирующего блока 7 на входвторого счетчика б - счетчика числауспехов, причем только в моментывремени, когда восстановление синхРонизма меньше или равно заданномувременному интервалу.Автоматизация процесса измеренияосуществляется за счет того, чтопосле восстановления .синхронизма вырабатывается очередной сигнал в бло. ке 7, который снова вызывает очередной сбой синхронизма. В моментвосстановления синхронизма на выходеблока 1 фиксации состояния синхрониэма происходит...

Номер патента: 678697

Опубликовано: 05.08.1979

Авторы: Никитин, Старовойтов

МПК: H04L 7/02

Метки: м-последовательности, синхронизации

...формирования местнойМ-последовательности с соответствующей фазой при выполнении всехк уравнений, вычисления функции взаимной корреляции местной и принимаемой М-последовательности, сравнения значения этой функции с заданным порогом и изменения фазы местнойМ-последовательности по результатусравненияОднако этот, способ имеет низкуюпомехоустойчивость и значительноевремя вхождения в синхронизм,Целью изобретения является повышение помехоустойчивости и сокращение времени вхождения в синхронизм,Для этого в способе синхронизации М-последовательности путем проверки п+1 символов принимаемойМ-последовательности к уравнейиями, связывающими эти символы, формирования местной М-последовательности с соответствующей фазой привыполнении всех к...

Номер патента: 678698

Опубликовано: 05.08.1979

Автор: Фридман

МПК: H04L 7/02

Метки: синхронизации

...пе678 б 98 Формула иэобрет ени я ЦИИ Тир Заказ 4587/5075 Подпи сно риодические последовательности импульсов. Режимы настройки фазируемыхгенераторон 3 выбраны таким образом,что фронт опорного сигнала совпадает с паузой импульсов. Формирование импульсов фазирования и обнуления совпадает с паузой высокочастотных сигналов фазируемого генератора3. Формирование одиночных импульсовпроисходит по. спаду высокочастотных сигналов. Таким образом, на одиниз входов триггера 8 поступают одиночные импульсы, частота которых определяется частотой сигналов фазируемого генератора 3, а на другойвход - сигналы обнуления, следуемыес частотой опорных сигналов. С приходом фазирующего импульса триггер8 переводится в нулевое состояние,а с приходом следующего...

Номер патента: 678700

Опубликовано: 05.08.1979

Авторы: Афонин, Дудось, Манцеров, Симонова

МПК: H04L 17/24

Метки: аппарата, наборное, телеграфного

...при вой комбинацией наборны устанавливается на пути полнительного рычага 3 Отводящая скоба 7, с профилем отводящего к совершающего вращательн вместе с приводным вало чивается по часовой стр шая исполнительным рыча ощупать положение набор 9 под действием пружины В зависимости от положения наборного рычага 9 один из исполнитель ных рычагов 3 или 4 натыкается на него и не выходит из зоны движения стопового выступа исполнительного механизма 2, а другой исполнжгельный рычаг свободно поварачивается под действием пружины б, уходя с пути движения стопового выступа исполнительного механизма, одновременно блокируя при этом положение наборнсгорычага 9.Если при этом столовый выступ исполнительного механизма 2 упирает ся в исполнительный рычаг 3 или...

Номер патента: 678701

Опубликовано: 05.08.1979

Автор: Трейберман

МПК: H04L 27/04

Метки: амплитудно, модулированных, однополосных, передачи, сигналов

...чертеже изображена структурная электрическая схема предложенного устройства.Устройство содержит входной разделительный блок 1, фаэовращатели 2-4 преобразователи 5 и б частоты, генератор 7 несущей частоты, блок 8 сравнения уровней сигналов, выход678701 Формула изобретения Составитель Е., Погиблов кто И. Ма ховская Тех М Келемеш Ко е4 ал ППППатент , г. Ужгород, ул. Проектная, 4 ной сумматор 9 и блоки 10 регулирования амплитуды сигналов. Устройство работает следующим образом.Исходный сигнал с полосой час- тотГ,., - Г,С 1, через входной разделительный блок 1 поступает одновре" менно через фазовращатели 2 и 3 соответственно на преобразователи 5 и 6. Фаэовращатели 2 и 3 в диапазоне частот Ге,- Гиах создают постоянный сдвиг фаз равный...

Номер патента: 678702

Опубликовано: 05.08.1979

Авторы: Кравченко, Манцевич, Рыжов, Харлачев

МПК: H04L 27/12

Метки: манипулированных, передачи, радиосигналов, формирования, частотно

...5,детектора 6, ключа 7, питектора 8, фазового модул678702 1 О 15 20 30 40 ПИ Заказ 4587/50 аж 775 Подписное Устройство работает следующимобразом.На соответствующие входы Фазовогодетектора 6 поступает одна иэ,частот, сформированнаяв блоке синтеза частот, и выходная частота передаваемой позиции. Напряжение, несущее информацию о разности соответствующей частоты блока 1синтеза и передаваемой частотнойпозиции поступает на вход ключа 7,который в нормальном состояниизаперт. Сигнал, соответствующийданной частотной позиции, поступаяна вход ключа 7 через дифференцирующий блок 3, передним фронтомпереводит ключ 7 в открытое состояние,Напряжение с Фазового детектора6 таким образом попадает на пиковый детектор, запоминается им навремя позиции, и через...

Номер патента: 678703

Опубликовано: 05.08.1979

Автор: Шуляков

МПК: H04L 27/18

Метки: сигналов, фазоманипулированных, формирования

...фазовращателей 4, в каждом из которых также сдвигается на заданный угол, а с их выходов сигналы поступают на вход соответствующих амплитудных модуляторов 5.Сигналы с выходов высокочастотных фазовращателей 2 поступают на второй вход соответствующих амплитудных модуляторов 5 через многопозиционный коммутатор 8, управляемый источником многопозиционного кода 7.При согласном чередовании фаз сигналов несущей и тактовой частот многопозиционный коммутатор 8 одновременным переключением всех высокочастотных фазовращателей 2 несущей частоты смещает порядок их подключения к амплитудным мо(уляторам 5. При этомна выходе сумматора б получается сигнал разност" ной частоты с фазовым сдвигом, определяемым числом фаз и устройства и веЛичиной смещения...

Номер патента: 678704

Опубликовано: 05.08.1979

Авторы: Маришичев, Рабинович, Фиров, Харьков

МПК: H04L 27/18

Метки: данных, передачи, приема, цифровых

...блоков. Част вания блоковопределяется ром 1, Одновременно импуль ратора 1 преобразуются сч гером 5 в сигнал типа м Длительность каждой посыл678 20 50 Тираж 775 Подписное ИИ ПИ каз атент, г.ужгород, ул,Проектная лиал П ра такова что каждая посылка перекрывает частично два следующих друг за другом кодовых блока. После сложения в сумматоре 3 кодовые блоки поочередно переводятся в один из двух взаимноинверсных классов исходного блочного кода. Затем сигнал, пред ставляющий собой последовательность видеоимпульсов, преобразуется фазовым модулятором 4 в фазоманипулированный сигнал, поступающий через линию связи в тракт приема. 0На приеме с помощью демодулятора б сигнал преобразуется в видео" импульсы, которые через сумматор 7 подаются в...

Номер патента: 678705

Опубликовано: 05.08.1979

Авторы: Базыкин, Поддубный

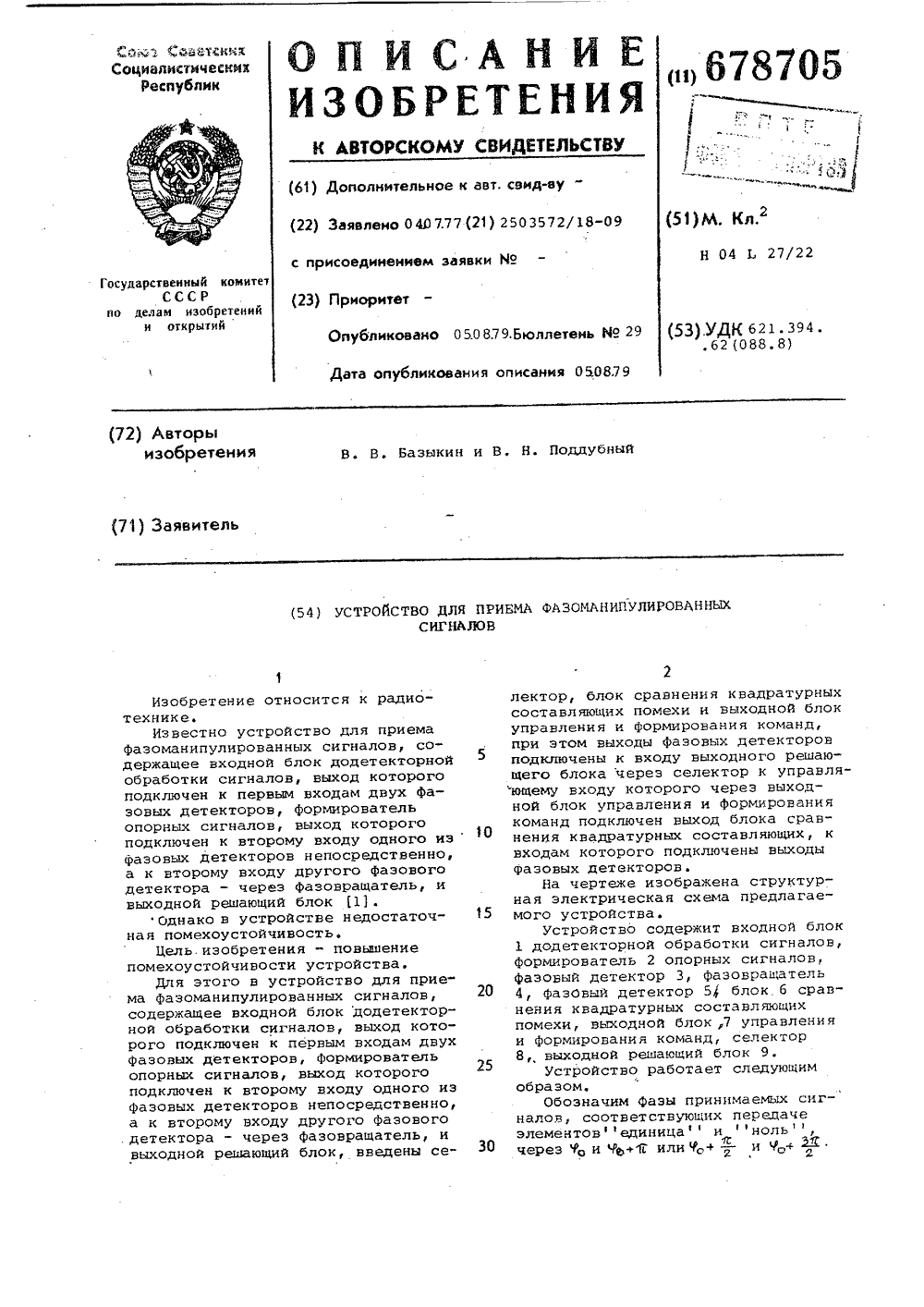

МПК: H04L 27/227

Метки: приема, сигналов, фазоманипулированных

...2 опорных сигналов формирует опорное напряжение с начальной фазой 9 о В течение времени передачи сигналов с фазамии 9 % выходной решающий блок 9 подключен к. фаэовому детектору 3. Принимаемые из эфира на 8 фоне помехи сигналы поступают через входной блок 1 додетекторной обработки сигналов на фаэовые детекторы 3 и 5 сигналов.В блоке б сравнения квадратурныХ О .составляющих помехи эа время Т, равное длительности нескольких передаваемых элементов, происходит выделение и сравнение, квадратурных состав" ляющих помехи. Если уровень квадра- д турной составляющей помехи, выделяемой фазовым детектором 5, меньше уровня квадратурной составляющей помехи, выделяемой фазовым детектором 3, то с блока сравнения б квадратурных составляющих помехи в...

Номер патента: 678706

Опубликовано: 05.08.1979

Авторы: Гинзбург, Гришуков, Рахович

МПК: H04L 27/22

Метки: демодулятор, дискретной, информации, многоканальной, передачи, системы

...на величинуЬР, где ьГ - частотный интервалмежду соседними каналами. Для обеспечения приема при указанных сдвигах частоты устанавливаются дополнительные корреляторы, отстоящие навеличину 6 Г от крайних частот основных каналов,Блок вычисления 5 определяет информацию в каждом канале, Из информации в Б основных и двух дополнительных каналах, формируются трикодовые группы по Б элементов. Первая группа образуется иэ Ы основных каналов, втораягруппа - иэпеРвого дополнительного и (И) соседних с ним по частоте основныхканалов, а третья группа - из второго дополнительного и (И) соседних с ним по частоте основных каналов. Каждая кодовая группа поступает на свой декодерЕсли смещение частоты не превышаетвеличины - то блок 1,...

Номер патента: 678707

Опубликовано: 05.08.1979

Авторы: Банкет, Куртов

МПК: H04L 27/22

Метки: демодулятор, манипуляции, относительной, сигналов, фазовой

...с эыходг Фсрмирсэгтеля ает неманипулироэаннсе коФаза которого с точностьюсовпадает с Фазой входногоРезультаты перемножения, ональные проекции с.; ектопосылки на вектор когерентебания, интегрируются инте 3 и з моменты времени, состцие окончанию интервалов инания отдельных посылок, понг вход блока памяти 4 и ходы сумматора 5 и блока выб. Блок памяти 4 имеет зрежки, равное длительности рн ылки, На вторые вхсто блока вычитания б сигнала.пропорцира 1-йного кол гр ат ором ветствую те грироз ступают йерэыа з читания мя задер элемент ады суммаб 787 О 7 Формула изобретения г Составитель Г. СероваРедактор Л. Гельфман Техрад И.Лста ош Е 7 рректор И.Муска Заказ 4588/51 Тираж 775 Подгисное ЦИИИПИ Государственного комитета СССР по делам изобретений и...

Номер патента: 678708

Опубликовано: 05.08.1979

Авторы: Попов, Соколова

МПК: H04L 27/26

Метки: двухчастотной, сигналов, телеграфии, формирования, четырехчастотной

...ч е 1,1 В ь 1( о д т( е л и т ел ячастоты (1 ОДКлючан К ОДНОМУ из л рпогсумматора ( другие Вход(. ко(ОрогосОед 11 не ны с Выхода";н "праэля= 1,;-.хделител "Й частОть 1 ,1 Выход кО"(мут атора подклОчен к Бходч пОлосОВОГО(рильтраэлект 1)иче сная (е" :"1(1 7) фустройства.,Устройство ";.11. Ф 1 Л".:"10" .:1 ИЯ С:1 Г-.н 111 Вобп 1 ен., ", 1 л. т; л ,;и,. г-,(.1-.0;71.11 11 (7( Л(1 е,-,ЧИГ-" Ы, 17(1 р( и( к ,.(е 1.1";Я- лоби;-лениг 11 мпчль литель 9 частот;:, логич,зс,(ие блоки1(7, ";праэляеы - (е л 11 те 1-,." частрт 1б. Ок -., си 1(ь01(и "ац 11 э се (е" т орь 1 1 3 7разом,пост упаюю 11 е н а 0-"; ОЗ н ОЙ блок 2 рпе(.В 1 дй 1( Второй Дополнительнь 1 е блОкии 7 последовательности импульсоэС СООТ ВЕТ СТЬ ЮЩИМИ ЧИСТОТ И(Ч 4 СЛ ЗДОВания с...

Номер патента: 680189

Опубликовано: 15.08.1979

Авторы: Анисимов, Белкания

МПК: H03M 13/51, H04L 17/16

Метки: дискретной, закодированной, информации, кодом, корректирующим, приема

...элементы комбинации, предшествующие ошибочной, записанные в выходном накопителе 7, стираются сигналом с выхода блока управления передачей 4, открывается информационный вход первого блока памяти 9 и элементы комбинации, принятой с ошибкой, и следующих за ней комбинаций записываются в блоке памяти 9, а их признаки запоминаются в блоке управления передачей 4, причем принятым без ошибки или с исправленными ошибками кодовым комбинациям присваивается признак О, а принятым с ошибкой - признак 1.В случае отсутствия или исправления ошибок в запрашиваемой комбинации при повторении на выходах блока управления передачей 4 образую-ся соответствующие сигналы, по которым повторяемые комби 25 зо Ч ОД о 45 ЛО Л ьо нации записываются на вход выходного...

Номер патента: 680190

Опубликовано: 15.08.1979

Авторы: Бурцев, Чердынцев

МПК: H04L 7/08

Метки: псевдошумовых, сигналов, синхронизации

...компонента, выделяемая первым узкополосным фильтром 1, управляет работой блока 8 независимо от знаков ПСП. и информационных символов К . Вырабатываемые блоком 8 синхронизированные несущие подаются на синхронный демодулятор 3 и дополнительный синхронный демодулятор 4 со сдвигом фаз Я/2, В результате синхронный демодулятор 3 вырабатывает ПСП(, которая через дискриминатор 23 управляет работой цепи слежения за задержкой. и одновременно поступает на обнаружитель 22. Дополнительный синхронный демодулятор 4 при этом выделяет составлякицую Х (1+ ). Путем фильтрации фильтром 9 иэ этой составляющей выделяется сигнал, пропорциональный информационной последовательности Х . Выделенный сигнал после формирователя 13 подается на вход индикатора 14 и...

Номер патента: 680192

Опубликовано: 15.08.1979

Автор: Сафаров

МПК: H04L 17/02

Метки: дискретной, информации, передачи

...отображающим число, которое меньше исходного на единицу. Сигналы, последняя посылка которых 0", оставляют без изменении.Например, исходный двоичный сигнал 45 00111 во втором канале сначала заменяют сигналом 01000., а затем сигналом 0100, в первом канале этот сигнал заменяют сначала сигналом 0110, а эатем.50В первом канале, как видно из прим ра, в исходном сигнале независимо от его структуры достаточно отбросить последнюю посылку. разрядным сигналам производят в два этапа. Сначала эти сигналы проверяют на соответствие, а затем суммируют.Принятые сигналы будут равны друг дру-. гу, если исходный двоичный сигнал в последнем разряде имеет О. Эти сигналы отличаются на единицу ( И -1)-разрядного сигнала, если исходный И-разрядный сигнал в...

Номер патента: 681566

Опубликовано: 25.08.1979

Автор: Ганькевич

МПК: H04L 7/02

Метки: многоканальных, равнодоступных, связи, синхронизации, систем

...другой выход распределителя временных каналов соединен через управляемый коммутатор с другими входами блока тактовой синхронизации, коммутируемого временного дискриминатора, распределителя временных каналов и Фильтра, а дополнительный выход блока фазиронания соединен с дополнительным входом управляемого коммутатора, соответствующий вход которого и выход коммутируемого нременного дискриминатора соединены с соответствующими выходом и входом блока тактовой синхронизации, при этом один из входов коммутируемого временного дискриминатора соединен с входом фильтра, а на управляющий вход управляемого коммутатора поданы сигналы управления, нвццен блок выбора циклового синхросигнала, ко входам которого подключены дополнительные выходы блока...

Номер патента: 681567

Опубликовано: 25.08.1979

Авторы: Егоров, Кособоков, Покровский, Провоторский, Хворостенко, Цимблер

МПК: H04L 7/02

Метки: групповой, каналах, манипуляцией, синхронизации, фазовой

...синхроимпульсоввыполнен в виде объединенных повходу перемножителя 7 и Фазовогодетектора 8, выход которого черезперемножитель 7 подключен к входусинхронного детектора 9, причем кдругим входам фазового и синхронного детекторов 8 и 9 подключен выходФазовращателя 10. в 381 5 Устройство работает следующим образом. ЮНа передающей стороне предлагаемого устройства в Фазовом манипуляторе 2 группового сигнала на Фазоманипулированный информацией сигнал накладывается сигналом 15 групповой синхронизации дополнитель" ная манипуляция на угол, равный 90Процесс выделения синхроимпульсов происходит следующим образом.Принимаемый сигнал поступает на один вход Фазового детектора 8, на второй вход которого подается опорное напряжение с демодулятора б,...

Номер патента: 681568

Опубликовано: 25.08.1979

Авторы: Бирюков, Згурский

МПК: H04L 7/02

Метки: биимпульсного, опорной, сигнала, фазоманипулированного, формирователь, частоты

...и 2, которые выполнены как однополупериодные, линии задержки 3 и 4,элементы вычитания 5 и б, элементИЛИ 7 и ждущий мультивибратор . 8.На фиг. 1 также показаны входная9 и выходная 10 шины.Устройство работает следующимобразом,На входы однополупериодных выпрямителей 1 и 2 подается биимпульсный фазоманипулированный сигнал10(см. фиг. 2 а), у которого первыеположительные или отрицательныезначащие позиции биимпульсов передаются нулевым уровнем при изменениифазы. На выходах выпрямителей фор- )5мируются нерегулярные последователь"ности импульсов (см. фиг. 2 б, в),которые поступают на входы элементоввычитания 5 и б непосредственно ичерез линии задержки 3 и 4 (см. 20фиг. 2 г, д). На выходах элементоввычитания формируются последовательности...

Номер патента: 681569

Опубликовано: 25.08.1979

Автор: Ганькевич

МПК: H04L 7/02

Метки: многоканальных, равнодоступных, связи, синхронизации, систем

...содержит фильтр 1, блок 2 фазирования, распределитель 3 временных каналов, блок 4 тактовой синхронизации, управляемый коммутатор5, коммутируемый временной дискриминатор 6, блок 7 записи кода, реверсивный счетчик 8, блок 9 памяти,управляемый делитель 10, причемна управляющие входы управляемогокоммутатора 5 и блока 2 фазированияподаны сигналы управления.Устройство работает следующимобразом.На этапе вхождения в синхронизмпроизводится фазирование распределителя 3 по синхросигналу, принимаемому с минимальной задержкойотносительно тактовых точек временных каналов, и фазированиеуправляемого коммутатора 5 по синхросигналам, принятым в соответствующих временных каналах, с помощьюблока 2 фазирования. Одновременнопроизводится коррекция фазы...

Номер патента: 681570

Опубликовано: 25.08.1979

Авторы: Попше, Чернявская

МПК: H04L 7/02

Метки: дискретных, сигналов, фазирования

...корректирующий сигнал на добавление к поступающим от задающего генератора 1 одного импульса (в случае, когда опорный сигнал отстает на фазе от входного) или на вычитание из поступающих импульсов одного импульса (когда опорный сигнал опережает входной).При отсутствии перерыва в связи импульсы от блока управления 3 корректируют фазу опорного сигнала на выходе делителя 2 и одновременно через элемент ИЛИ 11 поступают на информационный вход регистра сдвига б, тактирующий вход которого подключен к выходу делителя 2. Кроме того, эти импульсы поступают на соответствующие раздельные входы триггера 7, осуществляющего по ним коммутацию выхода регистра 6 сдвига на соответствующий управляемый вход делителя 2 в автономном режиме...
