Номер патента: 1427588

Опубликовано: 30.09.1988

Автор: Орлов

МПК: H04L 17/16

Метки: биимпульсного, приема, сигнала

...принимаемые данные записываются в регистр 16 сдвига. Для того, чтобы бит, в котором возможно нахождение ошибки, был во втором разряде регистра 16 сдвига, сигнал о возможном недостоверном детектировании (формируемый на выходе элемента И 5) задерживается на один такт работы устройства. Смещение импульса дифференцирования больше установленной нормы возможно как в первой полонине битового интервала, так и во второй. Поэтому сигнал на выходе блока 13 за" держки (за счет коммутации ее выходов) имеет длительность 0,5 Т+ьг, где Т - длительность битового периода, Ьт - ближняя граница зоны недостоверногс приема. По этому сигналу происходит анализ дешкфратором 18 записан ных в регистре 16 сдвига данных. Выходы дешифратора 18 скоммутированы...

Номер патента: 1427589

Опубликовано: 30.09.1988

Авторы: Журкин, Кузьменко, Сидненко

МПК: H04L 17/16

Метки: дискретной, информации, приема

...(единичной) происходит считывание кодовой комбинации с второгодешифратора 13, анализ двух кодовыхкомбинаций от третьего и второго дешифраторов 17 и 13 соответственно,Определение оптимального режима рабо 1427589ты производится по следующему правилу;1, Все режимы работы нормируютсяотносительно режима с наибольшей5скоростью передачи, т.е. с наименьшейдлительностью элементарной посылки Т,Например, для скорости 2400 Вод эторежим А. Таким образом, ТА= Т; Ть=2 Т;ТС=4 Т; ТА=8 Т; Т=24 Т; Т=48 Т (табл.1)102. Кратность однополярного импульса (информационной посылки) в кодовой комбинации может быть различной.Для примера максимальная кратность Квзята равной 5:К,=1, К =2К=5 15(табл. 1).3, Для каждого режима работы длительность информационной посылки...

Номер патента: 1427590

Опубликовано: 30.09.1988

Авторы: Киселев, Матюхин

МПК: H04L 25/08

Метки: нелинейных, сигналов, формирования

...регистра 7 сдвига.Если сигнал поступает на вход установки в "1" триггера 19 инверсного канала, то блок 14 ввода шифра выда" ет " 1" на один из входов шифратора 13, Одновременно блок 14 ввода шифра вьщает сигнал " 1" на вход элемента ИЛИ 15, который подает "1" на вход второго сумматора 9 по модулю два. При поступлении сигнала на вход установки в "О" триггера любого канала триггер обнуляется.Регистр 7 сдвига осуществляет сдвиг записанной в нем последовательности в моменты времени, определяемые поступлением на его вход тактовых импульсов с выхода первого элемента И 6.В третьем сумматоре 10 по модулю два происходит сложение по модулю два четвертого и пятого разрядов регистра 7 сдвига. В четвертом и пятом сумматорах 11 и 16 по модулю...

Номер патента: 1427591

Опубликовано: 30.09.1988

Авторы: Беляев, Родин, Шишмарев

МПК: H04L 25/20

Метки: двоичного, канал, передачи, связи, сигнала

...тока в нагрузке определяется генератором 2 тока и отношением величин резисторов 9 и 10 в первом управляемом генераторе 4 вытекающего тока и управляемом генераторе 6 втекающего тока.Величина тока генератора 2 тока определяется величиной тока, проте-кающего через управляющий дополнительный вход устройства, При подаче на этот вход блокирующего сигнала происходит запирание управляемых генераторов 4, 5 и 6 тока независимо от входного сигнала, что соответствует высокоимпедансному состоянию выхода устройства.1(оэффициенты передачи управляемых генераторов 4, 5 и 6 тока выбираются в зависимости от требуемых условий положительного и отрицательно- го напряжений на выходе устройства. В случае, если необходим биополярный сигнал, коэффициент...

Номер патента: 1427592

Опубликовано: 30.09.1988

Авторы: Бобров, Ершов, Трощило, Шмелев

МПК: H04L 25/40

Метки: биполярного, кода, передачи

...действия соответствующих импульсов и шунтирующих в этимоменты времени двухпроводную линиюсвязи.На выходах первого и второго электронных ключей формируется сигнал всоответствии с диаграммой на фиг.2 а,,При подключении к двухпроводнойлинии связи большого числа абонентовувеличивается суммарная паразитнаяемкость, приводящая к возникновениюпереходов в паузах между биполярнымиимпульсами (фиг.2 ж, пунктирная линия),Для компенсации переходов и улучшения формы импульсов к двухпроводной линии связи через диодный мост17 подключен третий электронный ключ13, имеющий в открытом состоянии малое сопротивление. Моменты открывания третьего электронного ключа 13определяются логическим блоком 10,пропускающим на свой выход опорнуювысокочастотную...

Номер патента: 1427593

Опубликовано: 30.09.1988

Авторы: Копылов, Лопатин

МПК: H04L 25/40

Метки: бинарных, приема, сигналов

...присутствует сигнал "1", илисигнал с выхода блока 11 задержки,когда на управляющем входе присутствует "О". Если в решающем блоке 9 вконце текущего такта принимается правильное решение, то на выход коммутатора 12 в течение следующего тактапропускается задержанный на один тактсигнал шумя п в канале связи. Сигнал с выхода коммутатора 12 записывается в накопитель 13, сохраняющийсигналы И предыдущих тактов, Накапливающий сумматор 14 служит для вычисления гистограммы хранящегося в накопителе 13 сигнала, В начале каждогоцикла вычисления гистограммы накапливающий сумматор 14 обнуляется. Диапазон возможных значениИ входных сигналов накапливающего сумматора 14разбит на ш интервалов. При попадании амплитуды входного сигнала накапливающего...

Номер патента: 1427594

Опубликовано: 30.09.1988

Авторы: Богатырев, Попова, Синенок, Шинкаренко

МПК: H04L 27/12

Метки: манипулятор, частотный

...второй фаэо 30 вращатель 2, обеспечивающий сдвиг фазы на п/2 рад, на второй вход первого перемножителя 3, на первый вход которого подается через первый фазовращатель 1, осуществляющий сдвиг фазы на и /2 рад, сигнал несущей частоты 6, Сигналы с выходов перемножителей суммируются в сумматоре 6, на выходе которого формируется частотно-фазоманипулированный радиосигнал.Правильность технического решения подкрепляется следующими аналитическими выражениями.Пусть сигналы, поступающие на входы Е и Р соответственно, имеют вид: Б, =Аз.п(и +ЬЦ ) и У =Азу.п Я С, - круговые часто"ты,- произвольная на. 50чальная фаза несущей Е.о перемножителя 3 5515=Аз 1 п(а +ьц,+и/2), ц=Азу.п(О+ у + где=О,Ф - фаза, .определяемая фаэовым манипуляторомНа входах...

Номер патента: 1427595

Опубликовано: 30.09.1988

Авторы: Лантратов, Плаксиенко, Сучков

МПК: H04L 27/14

Метки: детектирования, многопозиционной, сигналов, телеграфии, частотной

..., - огибающая сигнала на выходе -го полосового фильтра;11 - сигнал на управляющем входеР-го блока регулированияуровня;сигнал на выходе 1.-го амплитудного детектора.Как видно из рассмотрения процессов, на фиг,2 а,б,в сигнал передается на частоте настройки полосового фильтра 1 на интервалах времени 1 э, оо , на частоте настройки полосо 50 вого фильтра 2 - в интервале времени0; на частоте настройки полосового фильтра 3 - в интервалеВ интервале времени 0, сигнал передается на частоте настройки полосового фильтра 2, следовательно, напряжение на управляющих входах блоков 7 и 9 определяется в основном выходным напряжением второго канала(фиг2 г,е). На фиг2 г,д,е утолщеннойлинией показано управляющее напряжение, а тонкими - напряжения на...

Номер патента: 1427596

Опубликовано: 30.09.1988

Авторы: Балашов, Кишиневский, Король, Нудельман, Скляр, Спиваковский, Тимесов

МПК: H04L 27/26

Метки: детектирования, многочастотных, сигналов

...второго счетчика 23 изменяется на единицу, В результате очередной отсчет входного сигнала Б(пГ)записывается в ячейку ОЗУ 14 с новым адресом. Затем вновь считываются все И отсчетов из ОЗУ 14 в порядке, смещенном на единицу относительно предыдущего цикла, и весь описан 1427596( л 40 45 50 55 ный цикл работы фазового корректора 1 повторяется. Сигналы Б(п) и Б к,(пс) с выходов первого и второго накопителей 17 и 18 фазового корректора 1 поступают соответственна на первые входы первого и второго перемножителей 2 и 3 (фиг. 1), в которых последовательно перемножаются с отсчетом цифровых сигналов яхпЯ и сояЮ, считываемых из ПЗУ 13 второго запоминающего блока в соответствии с сигналом управления анализатора 10 расстройки частоты, Выходные...

Номер патента: 1429062

Опубликовано: 07.10.1988

Авторы: Демин, Князьков, Маликов, Новиков

МПК: G01R 29/18, H04L 7/02

Метки: индикатор, синхронизма

...Формированияпорогов поданы два значения пороговыхвеличин в двоичном коде. Максимальное число импульсов счета достигается при сдвиге Фазы одного из сигналов относительно центрального положения на+90,минимальное - при сдви-, Фге Фазы на -90 . В соответствии с заданным максимально возможным рассогласованием Фаз установлены нижний и верхний пороги на схеме 16 Формирования порогов, которые подаются на схему 17 сравнения.При фазовых сдвигах входных сигна" лов, попадающих в заданный порогами диапазон, схема 17 сравнения Формирует напряжение логической единицы, которое поступает на информационный вход триггера 21 анализатора 4 и переписывается на его выход (фиг.2 ь) синхроимпульсами генератора 13, поступающими с выхода элемента И 7 (фиг.2 к) и...

Номер патента: 1429326

Опубликовано: 07.10.1988

Авторы: Волков, Дворников, Макаров

МПК: H04B 1/10, H04L 7/08

Метки: обнаружения, сигналов, шумоподобных

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к электросвязи и может быть использовано в приемниках систем передачи информации с использованием шумоподобных сигналов для их обнаружения.Цепью изобретеиия является упрощение устройства путем исключения ряда Функциональных блоков.На чертеже представлена структурная электрическая схема устройства обнаружения шумоподобных сигна,лов.Устройство обнаружения шумоподоб ных сигналов содержит блок 1 сравнения, генератор 2 опорного сигнала, элемент И 3, элемент И-НЕ 4, счетчик 5 импульсов, формирователь 6 синхроимпульсов и генератор 7 тактовых...

Номер патента: 1429330

Опубликовано: 07.10.1988

Авторы: Вяткин, Галикеев, Суковицын

МПК: H04L 7/00

Метки: выделения, пуска, сигнала, фазового

...проверка наличия синхронности М-последовательностей на отрезке из Ь элементов. Случайные ошибки канала связи не влияют на резуль тат проверки, поскольку она осуществляется реверсивным счетчиком 12.В случае большой интенсивности помех, определяемых на интервале выше уровня К, при котором считает 35 ся, что прием основной информации, следующей за пусковой посылкой, не. возможен, реверсивный счетчик 12 формирует сигнал сброса, переводящий устройство из автономного режима в 40 режим анализа (приема) синхропосылки.Когда во время приема синхропосылки М-последовательности до перехода в автономный режим или во время ожидания синхропосыпки из канала 45 связи на вход устройства фазового пуска поступает серия нулей (кратковременный обрыв...

Номер патента: 1429331

Опубликовано: 07.10.1988

Авторы: Гор, Корчин, Сухова

МПК: H04L 25/40

Метки: информации, передачи

...начала последовательности импульсов одного знака сигналпоступает на вход формирователя 6выходного информационного потока.Дополнительная информация с выходаблока 1 ввода данных поступает наотносительный кодер 4 дополнительной,информации. 5 10 15 20 25 30 35 40 45 Отосительное кодирование, а на приемной стороне относительное декодирование необходимы для исключения явления "Обратной работы", кото. рое может возникнуть из-за неопределенности начальной фазы. Относительно закодированная дополнительная информация поступает на дифференциальный кодер 5Импульсы начала квазипаузы и момента манипуляции поступают на формирователь 6 выходного информационного потока, с выхода которого снимается основная информация, в которой имеются символы...

Номер патента: 1429332

Опубликовано: 07.10.1988

Авторы: Трофимов, Щербатый

МПК: H04L 25/49

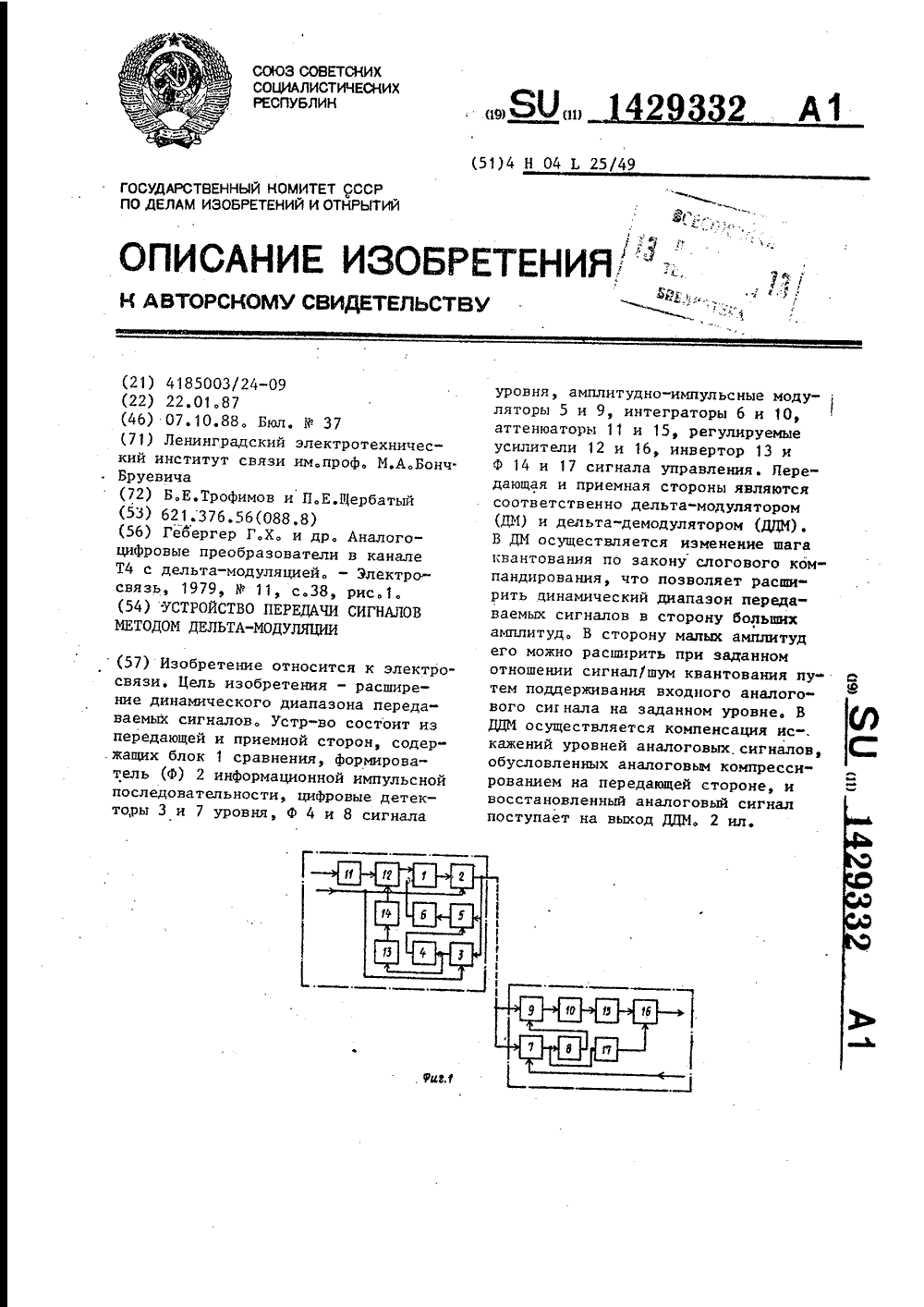

Метки: дельта-модуляции, методом, передачи, сигналов

...Зависимость коэффициента усиления регулируемого усилителя 12 от величины управляющего напряжения приведена на фиг.2 а. Для полученя сигнала управления регулируемым усилителем 12, который обеспечивает максимальное усиление сигналов низких уровней (А) и минимальное усиление сигналов вь;соких уровней (В), инвертируется выходной сигнал цифрового детектора 3 уровня, в котором заложена информация о величине уровня входного аналогового сигнала с учетом аналоговой и цифровой компрессии. Инверсию выходного сигнала цифрового детектора 3 уровня осуществляет инвертор 13. Сигнал с выхода последнего поступаетна вход формирователя 14 сигнала управления, формирующего управляющее напряжение,15 20 25 3035 40 45 50 55 нородные посылки группируются...

Номер патента: 1429333

Опубликовано: 07.10.1988

Автор: Молчанов

МПК: H04L 27/20

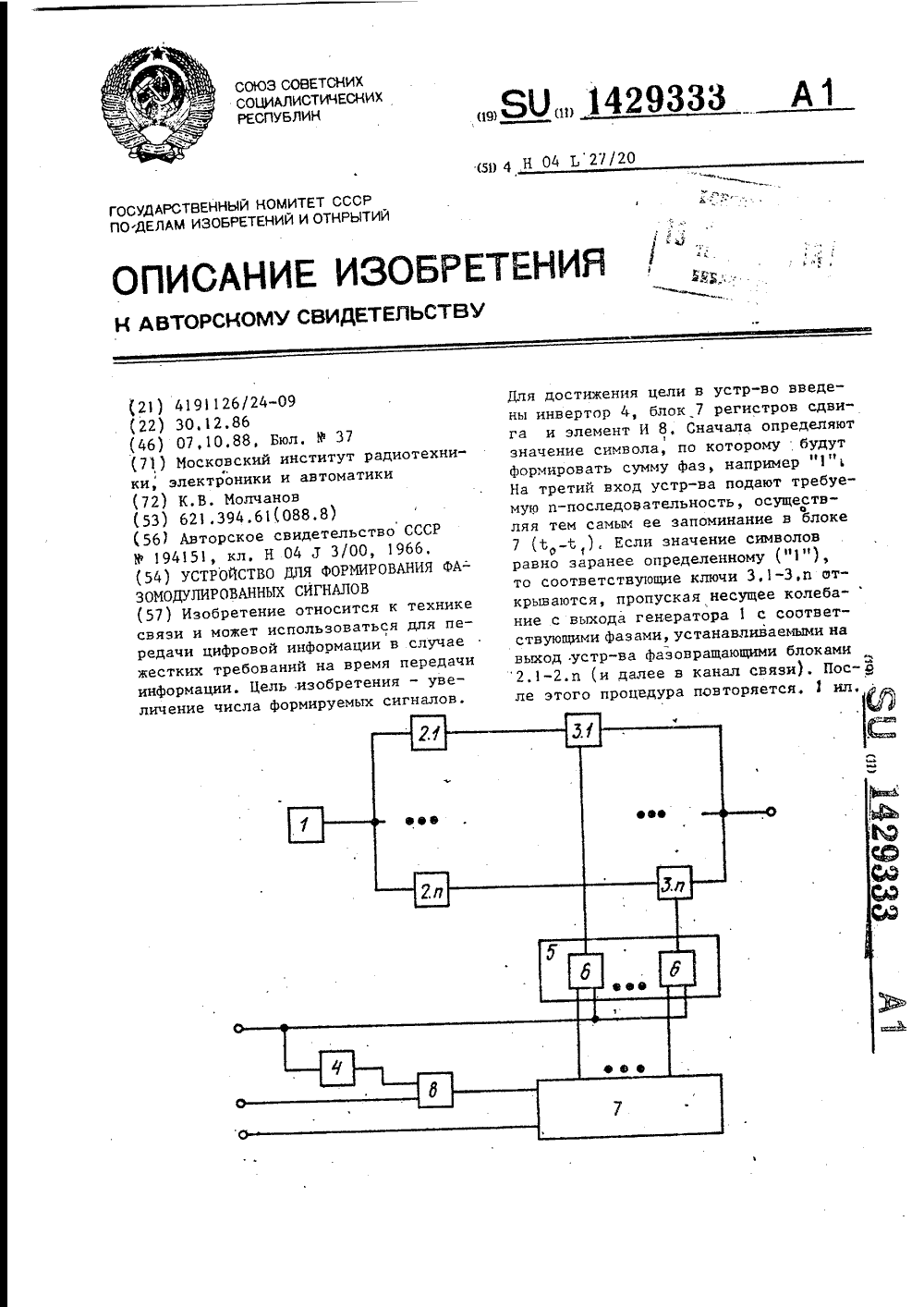

Метки: сигналов, фазомодулированных, формирования

...числа формируемых сигналов..На чертеже представлена структурная электрическая схема предлагаемого Оустройства,Устройство для формирования Фазоодулированных сигналов содержит геератор 1 несущих колебаний, Фазовые,локи 2 .1 -2 .и, ключи 3 .1 -3 .п, инвер1тор 4, блок 5 элементов И 6, блок 7регистров сдвига и элемент И 8,Устройство работает следующим об 1 азом,Определяют значение символа, по 20Которому формируют сумму фаз, наприер "1", Подавая на второй вход уст1 ойства синхросигнал, на первый вход:0", запирая элементы И 6 блока 5,подают на третий вход требуемую п-последовательность, осуществляя темсамым ее запоминание в блоке 7 реги".стров сдвига (С -1). Затем подают"1" на первый вход устройства, блокируя через инвертор и элемент И 8...

Номер патента: 1432451

Опубликовано: 23.10.1988

Авторы: Редько, Судаков, Тюляков

МПК: G04C 11/02, H04L 7/02

Метки: времени, коррекции, шкалы

...частотами понимают частоты импульсных сигналов делителя 31 частоты, получающиеся при последовательном делении входной частоты. Сигналы с выхода шго разряда делителя 31 частоты подаются на второй вход электронного пе" реключателя 4. Сигналы 1/60 Гц с выхода делителя 31 частоты через элемент ИЛИ 32 (Фиг. 3), делитель 33 на 60 частоты, представляющий собой счетчик минут, и элемент ИЛИ 34 подаются на делитель 35 на 24 частоты, представляющий собой счетчик часов, в реПри этом происходит сброс делителей 33 и 35 (фиг. 3) в делителе 3 частоты, т.е, сброс кода времени. Команда с третьей командной шины подается на третьи входы электронных переключателей 21 и 22, разрешая в этих переключателях прохождение сигналов с выхода элемента...

Номер патента: 1432796

Опубликовано: 23.10.1988

Авторы: Волков, Дворников

МПК: H04L 7/02

Метки: поиска, сигналов, шумоподобных

...счетчик 17 число сов- . падений элементов входного бинарного сигнала с элементами внутреннего ШПС до определенного порога, на его выходе будет либо "0", либо "1". Если порог превышен, то сигнал "1" .с выхода реверсивного счетчика 17 и импульс опроса с выхода счетчика 18, поступив на второй элемент И 21, формируют на его выходе синхроимпульс, который поступает на выход устройства поиска шумоподобных сигналов и через первый элемент ИЛИ 20 устанавливает в "0" реверсивный счетчик 17, подготавливая устройство поиска шумоподобных сигналов для дальнейшей работы. Если порог не достигнут, то "0" на выходе реверсивного счетчика 17 через инвертор 16 поступает на первый элемент И 19. При поступлении импульса опроса на первый элемент И 19 на...

Номер патента: 1432797

Опубликовано: 23.10.1988

Авторы: Богатырев, Синенок

МПК: H04L 27/12

Метки: манипулятор, частотный

...4 Изобретение, относится к технике радиосвязи, может использоваться в системах передачи дискретной информа,ции и является усовершенствованием изобретения по авт.св. Р 784021Цель изобретения - расширение ряда допустимых значений индекса манию пуляции частотно-манипулированных сигналов без разрыва фазы. 10На чертеже приведена структурная электрическая схема частотного манипулятора.Манипулятор содержит первый и ,второй Фазовращатели 1 и 2, первый 15 . и второй перемножители 3 и 4, сумматор 5, первый и второй фаэовые Манипуляторы 6 и 7 и переключатель 8.Манипулятор работает следующим образом., ., 20Сигнал несущей частоты Е подается на Фазовый манипулятор 6 и на фазовращатель 1. С выхода фазового манипулятора 6 сигнал поступает на вход...

Номер патента: 1432798

Опубликовано: 23.10.1988

Авторы: Бережной, Иванов, Сватовский, Хабахпашев

МПК: H04L 27/32

Метки: модуляцией, приема, сигналов, частотно-фазовой

...из него сетку опорных колебаний, необходимых для когерентной обработки в фазовом подканале. Данные опорные колебания поступают на сигнальные входы ключа 9, который под воздействием поступающего на его управляющий вход кода пропускает на вход фазового детектора 5 опорное колебание с частотой, равной частоте поступающего на его другой вход элемента сигнала. На выходе Фазового детектора 5 форми-. руется напряжение, являющееся Функцией разности Фаз принятого и опорного сигналов:"фд = фри(фс Чьп ) (4) Данное напряжение выделяется вторым интегратором 8 и поступает на вход второго АЦП 10, который преобразует его в код, соответствующий Фазе принятого элемента сигнала,Таким образом, с выходов первого 6 и второго 10 АЦП вьдаются...

Номер патента: 1434474

Опубликовано: 30.10.1988

Авторы: Александрович, Старков

МПК: G08C 19/30, H04L 25/40

Метки: двунаправленный, ретранслятор

...с . - р;. Б; 1 а ., ;Р 1 ед чи,:, э;1 .ьна я ном устройстве изменен путь прохождения пслеэного сигнала и изменены элементь Формирования запрета обратного распространения. Это позволяет повысить частоту передаваемого сигнала, достоверность передаваемого сигнала, сократить аппаратнье затраы.ь формула изобретения Двунаправленный ретранслятор, содержагий первые и вторые приемники и передачики. два резистора согласования линии и два узла запрета распространения сигнала по цепи обратной перец чи, .первый вход-выход рет.анслятора соединен с сигнальным входом первого приемника, с выходом первого передатчика и с гервым выводом лепного резистора согласования линии, второй вывод которого соединен с входом нулевого потенциала ретранслятора, второй...

Номер патента: 1434492

Опубликовано: 30.10.1988

Авторы: Шостак, Щенов

МПК: G11B 5/09, H04L 27/20

Метки: аппарата, записи, магнитной, манипулятор, фазовый

...входом первогоэлемента 2 "равнозначность", второйвход которого соединен с прямымвыходом триггера 1 и первым входомпервого элемента И 3. Третий входэлемента И 3 соединен с третьимвходом второго элемента И 4 и выходом второго элемента 2 "равнозначность".Инверсный выход триггера 1соединен с первым входом второгоэлемента И 4 и выходом устройства8. Вторые входы элементов И 3 и 4соединены с другим синхронизирую, щим входом 7 второй последователь ности синхроимпульсов. Синхронизи рующий вход триггера 1 соединен ссинхронизирующим входом 6 фазовогоманипулятора. Выходы элементов И 3и 4 соединены с входами установкив нулевое и единичное состояниетриггера 1 соответственно.Фазовый манипулятор работаетследующим образом.На информационный вход 5...

Номер патента: 1434555

Опубликовано: 30.10.1988

Автор: Гриненко

МПК: H04L 1/00

Метки: двоичных, последовательности, приема, сигналов

...элементы ИЛИ 9 или17 соответственно поступает на выхо,ды первого и второго каналов 3 и 4.Таким образом, импульсы, появляющиеся на выходах первых элементов ИЛИ 9и 17 (фиг.2 ж,м), являют я принимаемыми двоичными символами:"1" и "0" со 15 20 25 35 45 ответственно, которые на выходе элемента ИЛИ 5 образуют тактовые импульсы (фиг.2 н). При этом каждым импульсом тактовой частоты через вторые элементы ИЛИ 12 и 20 делители 7 и 15 сбрасываются в нулевое состояние.Если длительности поступающих на вход расщепителя 1 импульсов (фиг.2 а) равны номинальному значению 1, то работа первого и второго каналов 3 и 4 происходит в соответствии с изложенным. При этом импульсы с выходов первых элементов ИЛИ 9 и 17, соответствующие принятым символам "1" и "0"...

Номер патента: 1434556

Опубликовано: 30.10.1988

Авторы: Попков, Сермяжко

МПК: H04L 7/08

Метки: синхронизации, установления

...путем подсчета импульсов,поступающих с выхода второго элемента И 10, и после появления подрядобусловленного их числа, определяемо-.го длительностью слова единиц", навыходе этого счетчика устанавливается уровень логической единицы. С этого момента времени разрешается прохождение через третий элемент И 11коротких тактовых импульсов, появляющихся на его выходе в моменты появления в входном сигнале нулевых посылок. Эти импульсы подсчитываютсясчетчиком 14 нулей, установленнымпредварительно в исходное состояниесигналом с выхода счетчика 13 единиц.При появлении в входном сигналесерии нулевых посылок, длительностькоторой обусловлена длительностью служебного слова "нулей", на выходе счетчика 14 нулей появляется сигнал логической...

Номер патента: 1434558

Опубликовано: 30.10.1988

Авторы: Байдан, Гончар, Карпухин, Сирбиладзе, Черныш

МПК: H04L 25/40

Метки: регенератор, сигнала, цифрового

...асширенные импульсы (фиг.Зв) подаютря на другой вход первого блока 3 совпадения; теперь уже им регистрируются безошибочно и те импульсы, которые не превосходят порог срабатывания в моменты отклонения коротких стробирующих импульсов (из-за фазового дрожания) от своих оптимальных положений (фиг.За)т.е. в данном случае полностью исключена возможность пропуска информационных импульсов из-за фазового дрожания тактовых импульсов. Однако (Фиг.За) при этом также увеличиваются ширина и возможное временное положение выходных импульсов первого блока 3 совпадения (фиг. За,г), т.е. Фазовое дрожание импульсов с выхода первого блока 3 совпадения больше фазового дрожания тактовых импульсов (фиг. Зб,г). Импульсы с выхода первого блока 3 совпадения...

Номер патента: 1434559

Опубликовано: 30.10.1988

Автор: Хоменок

МПК: H04L 27/227

Метки: манипуляции, офсетной, приемник, сигналов, фазовой

...представлении офсетной ФМ как однополосного вида модуляции( 10) Так как точки фазового пространства полностью определяются своими проекциями, то преобразование взаимно сопряженных последовательностей в соответствии с обратным утверждением является однозначным, Из него непосредственно следует алгоритм устранения фазовой неопределенности при детектировании с ПЗМ сигналов офсетной ФМ. Для этого, учитывая, что операция перемножения коммутативна и для двух величин инварианта к их взаимной инверсии, необходимо демодулированные последовательности с выходов первого и второго решающих блоков 7 и 8 перемножить (Фиг. 5 д) построить Фазовую траекторию (фиг. 5 к) и вычислить ее проекции на координатные оси (фиг. 5 л-о), Последние две операции...

Номер патента: 1434560

Опубликовано: 30.10.1988

Авторы: Бушуев, Калитина, Тутыхин

МПК: H04L 27/233

Метки: демодулятор, когерентный, сигналов, цифровых

...сигнала по методу Пистолькорса и примененную к сигналу с однократной Фазовой манипуляцией с индексом манипуляции= + , где и =и3,4,5,При отсутствии сигнала на входе система .поиска, состоящая из сумматора 4 и генератора 5 пилообразного напряжения, периодически перестраивает генератор 3 в нужном диапазоне час тот, в котором ожидается появление сигнала на входе когерентного демодулятора цифровых сигналов. При появлении сигнала на его входе и после вхождения кольца ФАПЧ в синхронизм генератор 5 пилообразного напряжения выключается.Используя выражение (1), находим сигнал на выходе первого умножителя 7 частоты: КАсов(пы 1+ 8) наС, КАсов (пы- П ) наЦсхй-1434560 11 схи (С) К, АсовмнС на и(2)5 где К - коэффициент передачи первого умножителя 7...

Номер патента: 1434561

Опубликовано: 30.10.1988

Авторы: Маков, Черненко

МПК: H04L 27/22

Метки: приема, сигналов, фазоманипулированных

...быть использовано всйстемах связи,Цель изобретения - повышение помехоустойчивости путем более точного5фазирования сигнала относительно информационных посылок.На чертеже изображена структурнаяэлектрическая схема предложенногоуртройства,Устройство для приема фазоманипурованных сигналов содержит полосов й фильтр 1,. Фазовый корректор 2,фаэовращатель 3, "фазовый детекТор 4,интегратор 5 и пороговый блок 6. Устройство работает следующим об-рзом.В устройстве сигнал поступает на вход узкополосного фильтра 1, который вщцеляет из его спектра несущую составляющую, которая через фазовращатль 3 поступает на первый вход фаэвого детектора 4. Фазовращатель 3 предназначен для совмещения начальных фаз несущего колебания и информапионнй посылки, которые...

Номер патента: 1436278

Опубликовано: 07.11.1988

Авторы: Колосов, Томашевский

МПК: H04L 27/22

Метки: приема, сигналов, фазоманипулированных

...аппроксимацу оценка фазы принимаемого сигнала С) явля ется решением уравнения(, -РЙ 3обеспечивать несмещенность оценок11 ш ) р(б)=и (7 б)ь фо лообеспечивать условие локальной устой- чивости(7 а) Ь( ь( ) 1 Ъ ( б) 7 0обеспечивать суммарное подавление помех за весь период работы устройстваЛ1 ЙП 1 "(Я)ббшт (7 г)1,оУказанным условиям удовлетворяет функция+М (10) где 7 - период, за который производится оценка фазы (.1 б(С).Тогда выражение (6) можно записать ц(С)= -Ь-Ч(С) Ц ----- (9)гГЦ (С )" 3- г 7 с143627Записывают принимаемый сигнал ввидеу( )=сови+ (СЦ,5 тогда для приема сигнала (11) и оценки фазы (1) необходимо произвести сравнение этого сигнала с опорным, для этого опорный сигнал должен с точностью до Фазы повторить принятый сиг. 1...

Номер патента: 1438016

Опубликовано: 15.11.1988

Автор: Колаштов

МПК: H04L 27/12

Метки: манипулятор, цифровой, частотный

...знак производной сигнала П (фиг.2 з), и начинается Формирование следующей четверти выходного ЧМС.Если момент появления сигнала СУ(Фиг,2 б) совпадает с окончанием полупериода выходного ЧМС (Фиг,2 и,к), то изменяется состояние сигнала "Знак П"(Фиг.2 е), определяющего знак выходного ЧМС, Если появление сигнала СУ совпадает с окончанием передачи бита данных, формируется, высокий уровень навыходе синхронизации входных данныхСД (фиг;2 в), который вызывает появление очередного бита данных на входеЭ (Фиг.27),Сигнал "Знак Б" задерживается на один такт П-триггером Э(фиг.2 ) поступает на управляющийвход управляемого Фаэонращателя 11,который в зависимости от состояниясигнала "Знак Б" работает как инвертор или повторитель. На выходе...

Номер патента: 1438017

Опубликовано: 15.11.1988

Авторы: Вяткин, Прытков, Сивов, Чистяков

МПК: H04L 27/14

Метки: дискретной, манипуляцией, сигналов, согласованный, фильтр, цифровой, частотной

...цифру (О или 1) в зависимости от соотношения уровня сигнала и порогов,Таким образом, производится замена двоичных чисел Б,(И) двоичными циф раги: в том случае, когда числоБ,:1(Б) лежит между порогами .(меньше большего и больше меньшего порога), оно заменяется логической единицей, если число Б; (И) превышает верхний порог или оно меньше нижнего порога, оно заменяется логическим нулем,Двоичные цифры с выхода блока 11ключей подаются на вход коммутатора 12, которьй работает абсолютно синхронно с коммутатором 8: каждой ячейке блока 3 памяти с содержанием Я (И) коммутатор 12 ставит в соответствие ячейку блоки 5 памяти с за 1сылаемой в нее двоичной цифрой 0 или 1, Таким образом, в блоке 5 памяти после анализа всех М х М чисел из блока 3...
