Кривецков

Номер патента: 1824649

Опубликовано: 30.06.1993

Авторы: Кривецков, Мерзляков, Столяров, Субботин, Филатов

МПК: G11B 21/08

Метки: блокировки, движения, механизма, опасной, позиционирующего, скорости

...мощности 8, При этом сигнал опасной скорости может формироваться как при наибольшем расстоянии до ограничителей рабочего хода (максимальное значение допустимой скорости), так и при наименьшем расстоянии(минимальное значение допустимой скорости).На фиг.2 изображена электрическая схема одного из вариантов блока анализа расстояния 1 до ограничителей рабочего хода.Схема блока состоит из схемы совпадения 1, схемы совпадения 2, реверсивного счетчика 3, мультиплексора 4, датчика кодадорожек 5 и сумматора 6. Схема работаетследующим образом, Импульсы отсчета, соответствующие сигналу пересечения дорожки магнитной головкой, поступают на101520 25 суммирующий вход счетчика 3 при движении магнитных головок вперед (т.е, при наличии сигнала на...

Номер патента: 1775732

Опубликовано: 15.11.1992

Авторы: Кривецков, Сафронов, Столяров, Хонин

МПК: G11B 5/55

Метки: головки, дисках, магнитной, магнитных, накопителе, привод

...полюса размещены со стороны центрального магнитопровода, соединенного с боковыми через торцевые магнитопроводы, постоянные магниты обеих частей линейного электродвигателя, ближние к плечу каретки с магнитной головкой, установлены относительно друг друга разноименными полюсами, а катушки подключены встречнопараллельно.На чертеже показана конструкция устройства,5 Конструкция содержит 1 - симметричные части линейного электродвигателя; 2 -центральный магнитопровод; 3 - катушкиэлектродвигателя; 4 - постоянные магниты;5 - боковые магнитопроводы; 6 - торцевые10 магнитопроводы; 7 - магнлтный диск; 8 -каретка с магнитной головкой,Поля рассеяния при установке магнитовна боковых магнитопроводах с разноименными полюсами взаимодействуют друг с15...

Номер патента: 1707621

Опубликовано: 23.01.1992

Авторы: Кривецков, Мерзляков, Столяров

МПК: G11B 21/08

Метки: дисках, магнитных, механизмом, накопителя, позиционирующим

...которым в зависимости от управляющего сигнала с компаратора б переключаются к входу датчика 8 рассогласования (сигнал с блока 4 извлечения квадратного корня - в течение первой фазы тооможения и сумма сигналов " сумматора 5 - в течение второй фазы торможенияя).Смысл разделения режима торможед ч на два этапа поясняется фиг.2 и 3.На фиг.2 показан график движения с уменьшенным значением ускорения торможения для создания запаса на внешнее дестабилизирующее воздействие. Как видно из фиг.2, компенсация внешних возмущений, требующих увеличения ускорения торвложения, возможна только до значения максимального ускорения, что соответствует максимальному току электродвигателя. Внешние возмущения больших величин могут быть скомпенсированы следящей...

Номер патента: 1679543

Опубликовано: 23.09.1991

Авторы: Кривецков, Мерзляков, Сафронов, Столяров, Субботин

МПК: G11B 19/00, H02P 6/20, H02P 6/24 ...

Метки: блока, дисков, магнитных, останова, привода

...магнитов ротора, приводит его во вращение. ЭДС самоиндукции, возникающая при закрывании, например, транзистора 2 показана на фиг.2 (Чх).При отсутствии каких либо цепей огра 50 ничения ЭДС самоиндукции постоянная времени протекания тока от ЭДС самоиндукции определится какъ+,55 где 9 - постоянная времени без цепейограничения ЭДС самоиндукции; 1 - индуктивность обмотки двигателя; йоб - сопротивление обмотки двигателя; чены коммутирующие контакты ключа 23, 35 йтр-сопротивление закрытого транзистора.Подключение цепи ограничения изменяет значение постоянной времени до величиныср -- (1 1. 12 Воб + Йтр Йоб+ - ),(2) где асср - постоянная цепи ограничения устройства,Подключение цепи ограничения ЭДС самоиндукции обеспечивает переходной...

Номер патента: 1633450

Опубликовано: 07.03.1991

Авторы: Кривецков, Мерзляков, Столяров, Субботин

МПК: G11B 5/09

Метки: дисках, записи-воспроизведения, информации, магнитных, накопителя, сигналов, служебной, цифровой

...несут цифровую информацию данных (рабочую информацию), и пилообразных (согласующих) перепадов на интервалах между прямоугольными перепадами, причем полярности прямоугольных и пилообразных перепадов для соседних дорожек А и В противоположны (фиг. 2 а и и).10 15 20 25 30 35 40 45 50 55 Формула изобретения1. Способ записи-воспроизведения сигналов цифровой и служебной информации накопителя на магнитных дисках, при коСигналы воспроизведения каждой дорожки, соответствующие приведенной форме сигнала записи, являются однополярными и имеют одинаковую полярность для данной дорожки А и противоположную полярность для соседних с ней дорожек В.Формирование сигналов служебной информации для системы позиционирования показано на фиг. 3....

Номер патента: 1578764

Опубликовано: 15.07.1990

Авторы: Кривецков, Мерзляков, Сафронов, Столяров

МПК: G11B 21/04

Метки: головок, магнитных, перемещения, сигнала, скорости, формирования

...позиционирования.На фиг. 1 приведена функциональная схема устройства; на фиг, 2 в . временные диаграммы поясняющие его работу.Устройство для формирования сигнала скорости перемещения магнитных головок содержит компараторную схему 1, счетчик 2 разности, схему 3 ограничения, цифроаналоговый преобразователь 4, суммирующий усилитель 5, счетчик 6, дешифратор-коммутатор 7, шины 8 и 9 сигналов положения Р и О, шину 10 предварительной установки и шину 11 сигнала фактической скорости, .Устройство работает следующим образом,Заданное перемещение в виде цифрового кода заносится в счетчик 2 разности, с выходов которого через схему 3 ограничения поступает на цифроаналоговый преобразователь 4, где преобразуется в уровень напряжения, которое, пройдя...

Номер патента: 1552226

Опубликовано: 23.03.1990

Авторы: Кривецков, Мерзляков, Сафронов, Столяров

МПК: G11B 21/10

Метки: головок, коррекции, магнитных, перемещения, сигнала, скорости, формирования

...и 5 сигналы поступают на входы дифференциального усилителя 9, а с демодуляторов 6 и 7 - на входы дифференциального усилителя 10. На выходах дифференциальных усилителей 9 и 10 формируются сигналы положения магнитной головки на дорожке (Фиг,2 а, б), соответствующие разности амплитуд на выходах демодуляторов, причем сигналы на выходах усиО лителей 9 и 10 сдвинуты на 90 относительно друг друга. Сигналы положения выпрямляются двухполупериодными выпрямителями 11 и 12 (фиг,2 в, г) и поступают на входы суммирующего усилителя 13, сигнал (Фиг.2 д) с выхода которого сглаживается фильтром 14, на выходе которого формируется сигнал (Фиг.2 е), пропорциональный абсолютному значению сигналов положения, Прерывистой линией на фиг.2 показан сигнал при...

Номер патента: 1539680

Опубликовано: 30.01.1990

Авторы: Задера, Кривецков, Свистунов

МПК: G01R 27/26

Метки: емкости, электрической

...2 измерения и конденсатор с потерями Схй , представленный параллельной схемой замещения, - на вход интегратора 3, в цепь обратной.связи которого включен опорный конденсатор емкостью С оВыходное на пряжение интегратора 3 изменяетсяво времени следующим образом: о о х Напряжение Юз(С) вход компаратора импульс в момент ства Бз(й) = КБ,подается на другой 5, вырабатывающего й, (фиг,2 в) равент.е. й =(К- - ) С В.Ско хо(задается С ) в ). В течение интерСхо Квала времени йреверсивный счетчик 10 работает на сложение, фиксируя. и импульсов генератора 9 тактовых импульсов (фиг.2 г), Импульс с выхода компаратора 5 переключает реверсивный счетчик 1 О на вычитание. Таким образом, к моменту й= 2 С, (фиг.2 г) реверсивный счетчик 10 обнулится," сигнал...

Номер патента: 1510003

Опубликовано: 23.09.1989

Авторы: Игнатьев, Кривецков, Мерзляков, Столяров

МПК: G11B 21/04

Метки: головок, магнитных, перемещения, сигнала, скорости, формирования

...импульсы отсчета, которые, складываясь в логическом элементе ИЛИ 3, образуют выходной сигнал компараторной схемы 4. Импульсы отсчета пройденных дорожек уменьшают содержимое счетчика 5 разности таким образом, что к моменту перемещения на заданное положение содержимое счетчика 5 разности уменьшается до нуля, уменьшается при этом до нуля и напряжение на выходе цифроаналогового преобразователя 7. Следящий привод, отрабатывая этот сигнал, останавливается. Сигнал сглаживания ступенчатого напряжения цифроаналогового преобразователя 7 образуется из сигналов положения путем подключения через коммутатор 12 определенной части прямого или инверсного сигнала положения.Формирование сигналов сглаживания происходит таким образом, что двух-...

Номер патента: 1478251

Опубликовано: 07.05.1989

Авторы: Кривецков, Мерзляков, Сафронов, Столяров

МПК: G11B 21/04

Метки: автоматической, воспроизведения, головок, канала, магнитных, позиционирования, регулировки, сервоинформации, усиления, устройства, цепь

...магнитной головки 1 сумма абсолютных значений ДП 1 и ДП 2 остается неизменной.Устройство работает следующим образом.Считанный магнитной головкой 1 сигнал поступает на усилитель 2 с регулируемым коэффициентом усиления, 40 где усиливается до уровня, достаточного для работы детектора 3 пиков, который совместно с формирователем 4 синхроимпульсов выщеляет из воспроизведенного сигнала синхроимпульсы, из которых Формирователь 5 стробирующих импульсов образует две серии импульсов. Каждая серия соответствует определенным дебитам положения. Сформированные серии поочередно открывают первый и второй аналоговые ключи 6 и 7 для анализа первым 8 или вторым 9 демодулятором, амплитуды и полярности соответствующих дебитов положения. Сигналы,...

Номер патента: 1474553

Опубликовано: 23.04.1989

Авторы: Кривецков, Мерзляков, Столяров, Субботин

МПК: G01P 3/44

Метки: дисках, магнитных, накопителя, тахометр

...наклона пилообразного напряжения определяетсяскоростью перемещения каретки 4 смагнитной головкой 3. На входных шинах 22 и 23 блоков 7 и 8 преобразователем 6 сигналов положения Формируются противофазные импульсные сигналы (Фиг. 2 в, г),При увеличении крутизны пилообразного напряжения увеличивается ток,протекающий через конденсаторы 10,и на выходах повторителей 14 напря 74553 5 10 15 20 25 30 35 40 45 50 55 2жения устанавливаются более высокие уровни напряжения, до которых через открытые аналоговые ключи 13 заряжаются накопительные конденсаторы 11, При этом когда один из конденсаторов 11, например, блока 7 (8) заряжается, другой из конденсаторов 11 блока 8 (7) хранит результат дифференцирования предыдущего линейно нарастающего...

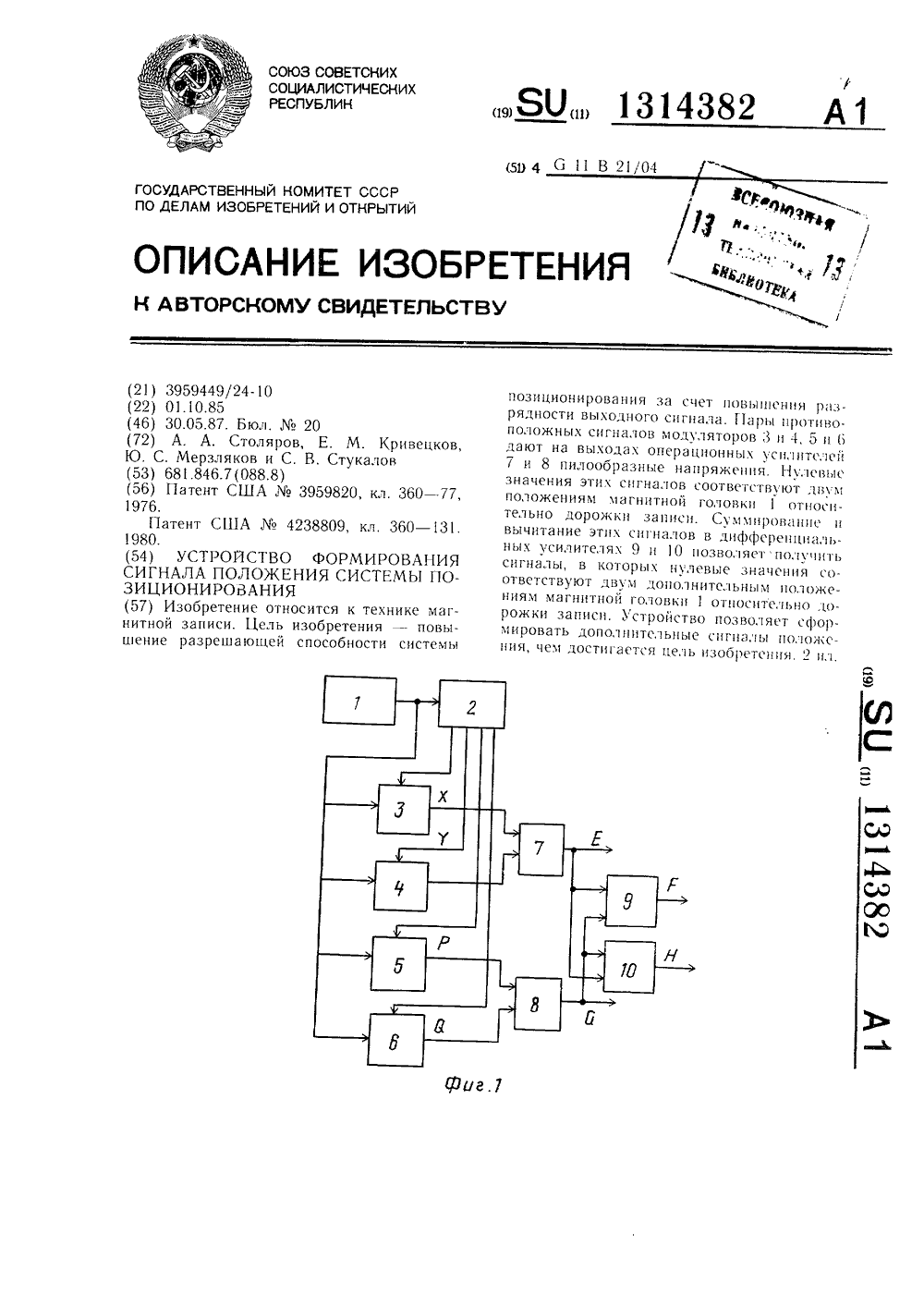

Номер патента: 1314382

Опубликовано: 30.05.1987

Авторы: Кривецков, Мерзляков, Столяров, Стукалов

МПК: G11B 21/04

Метки: позиционирования, положения, сигнала, системы, формирования

...разредающей способности системы позициониро 5 вания за счет повышения разрядности сформированного сигнала.На фиг. 1 показана функциональная схема устройства; на фиг. 2 -- временная диаграмма выходных сигналов при переме шенин магнитной головки вдоль радиуса дискового магнитного носителя.Устройство содержит магнитную головку 1, генератор 2 стробирующих импульсов, демодуляторы 3 - 6, операционные усинлители 7 и 8, суммирующии и вычитаю 15 гций дифференциальные усилители 9 и 10 соответственно.Устройство работает следующим образом.Магнитная головка 1 имеет длину рабочего зазора, равную ширине двух дорожек на которых записаны четыре типа фазомодулироваццых сигналов. Поэтому сигнал, воспроизведенный магнитной головкой 1, демоду...

Номер патента: 1269202

Опубликовано: 07.11.1986

Авторы: Игнатьев, Кривецков, Мерзляков, Столяров

МПК: G11B 27/10

Метки: дисках, магнитных, накопителя, тахометр, электронный

...с)Л 1, КОТОрвс НостуцсцОТ На ВХОД НреобрсЗО Ватсля 2 сигцалов положения.1 ри црессчсции магнитной головкой 10 каждой из лонжск со служебными сигналами преобразователь 2 формирует сигналы положения пилообразной формы (фиг.2 а) и импульсы счета числа цройл(нцых дорожек (фиг.2 а, :).КРУтизца нзкпонз нилообРс)ЗИОГО нанР 51- жсния нри неизменной амцлитулс размаха определяется скоростью перемещения магнитных головок относительно цоверхности ссрволискз с концеГгрически расположенными дорожками служебных сигналов. Чем болыне скорость, тем больше крутизна наклона пилообразного напряжения ца выходе преобразователя 2. При этом через конденсатор 1 протекает больший ток 1, и ца выходе повторителя 3 напряжения устацавливается более высокий уровень...

Номер патента: 1262568

Опубликовано: 07.10.1986

Авторы: Кривецков, Мерзляков, Столяров, Субботин

МПК: G11B 21/04

Метки: позиционирования, сигнала, системы, управляющего, формирования

...входному коду. Кроме того,блок 2 ограничения кодового сигнала способствует уменьшению разрядности цифроаналогового преобразователя 3. В частном случае блок 4 анализа ускорения может быть выполнен в виде акселерометра. Назначение функционального преобразователя 6 состоит в обеспечении равнозамедленного движения позиционера при торможении. Преобразователь 6 представляет собою вычислитель функции извлечения квадратного корня из входного сигнала, отображающего пройденный позиционером путь. Устройство работает следующим образом.Двоичный код заданного адреса перемещения позиционера поступает на входы занесения счетчика 1 разности и проходит последовательные преобразования в блоке 2 ограничения кодового сигнала, цифроаналоговом...

Номер патента: 1140163

Опубликовано: 15.02.1985

Авторы: Кривецков, Мерзляков, Столяров

МПК: G11B 21/08

Метки: головки, магнитной, положением

...кинематически соединенному с кареткой, снабженной измерителем скорости, выход которого подключен к второму входу суммирующегоусилителя, и жестко соединенной смагнитной головкой, которая расположена против магнитного диска и подФсоединена через преобразователь сигналов положения к счетному входусчетчика разности, введен дешифратор,вход которого подсоединен к выходусчетчика разности, а усилитель мощности выполнен управляемым и снабженуправляющим входом, причем выход де-.шифратора подключен к управляющемувходу усилителя мощности,На чертеже схематически показанодин из возможных вариантов выполнения предложенного устройства дляуправления положением магнитной головки. Устройство содержит счетчик 1 разности, подсоединенный разрядными...

Номер патента: 1109792

Опубликовано: 23.08.1984

Авторы: Кривецков, Мерзляков, Столяров, Юдаев

МПК: G11B 21/04

Метки: аппарата, головок, дисках, записи, магнитной, позиционирования

...счетчик и цифроаналоговый преобразователь, при этом выход счетчика импульсов соединен с первым входом реверсивного счетчика, а вход - с магнитной головкой датчика положения, второй вход реверсивного счетчика подключен к выходу блока выделения индекса, а выход цийроаналогового преобразователя - к второму .входу суммирующего усилителя.На фиг. 1 изображена функциональная схема устройства; на йиг. 2 временная диаграмма его работы,Устройство содержит датчик положения головок относительно поверхности пакета дисков, состоящий из магнитного диска 1 с концентрическиасположенными дорожками служебных игналов т.е. записанных с определенЙой ориентацией магнитных меток ) и магнитной головки 2 считывания, жестко связанной с информационными...

Номер патента: 1070603

Опубликовано: 30.01.1984

Авторы: Кривецков, Мерзляков, Столяров, Юдаев

МПК: G11B 25/04

Метки: воспроизведения, записи, магнитной

...из сигнала ошибки положения 35 магнитной головки составляющие сигнала, частоты и фазы которых отличны от частоты резонанса резонансного усилителя, например, сигналы вибрационных воздействий. 40Цель изобретения - уменьшение погрешности воспроизведения информации путем компенсации внешних вибрационных возмущений.Поставленная цель достигается тем, что устройство, содержащее магнитную головку, расположенную против магнитного диска и укрепленную на каретке, кинематически связанной с датчиком скорости, соединенным через усилитель сигнала скорости с первым входом суммирующего усилителя, выход которого подсоединен череэ усилитель мощности к электродвигателю, кинематически связанному с кареткой, установленной с возможностью перемещения по...

Номер патента: 1069162

Опубликовано: 23.01.1984

Авторы: Архипов, Кривецков, Мерзляков, Столяров

МПК: H03K 17/56

Метки: тиристором

...электродутиристора, через который к сети пере менного тока подключена нагрузка.Известное устройство устраняетвозможный максимальный бросок токачерез нагрузку в момент включения,так как запуск тиристоров осуществляется импульсами запуска, совпадающими по времени с моментами переходасинусоидального напряжения черезноль 123.Однако в известном устройстве 45присутствуют импульсы запуска, которые имеют широкий спектр излучаемыхчастот (до 5-10 МГц) с большой мощностью (1-1,5 Вт).Целью изобретения является исключение помех во включенном состоянии.Указанная цель достигается тем,что в устройство управления тиристором, содержащее Формирователь синхроимпульсов, вход которого соединенс сетью переменного тока, Формирователь импульсов эаhуска,...
