Формирователь высоковольтных импульсов

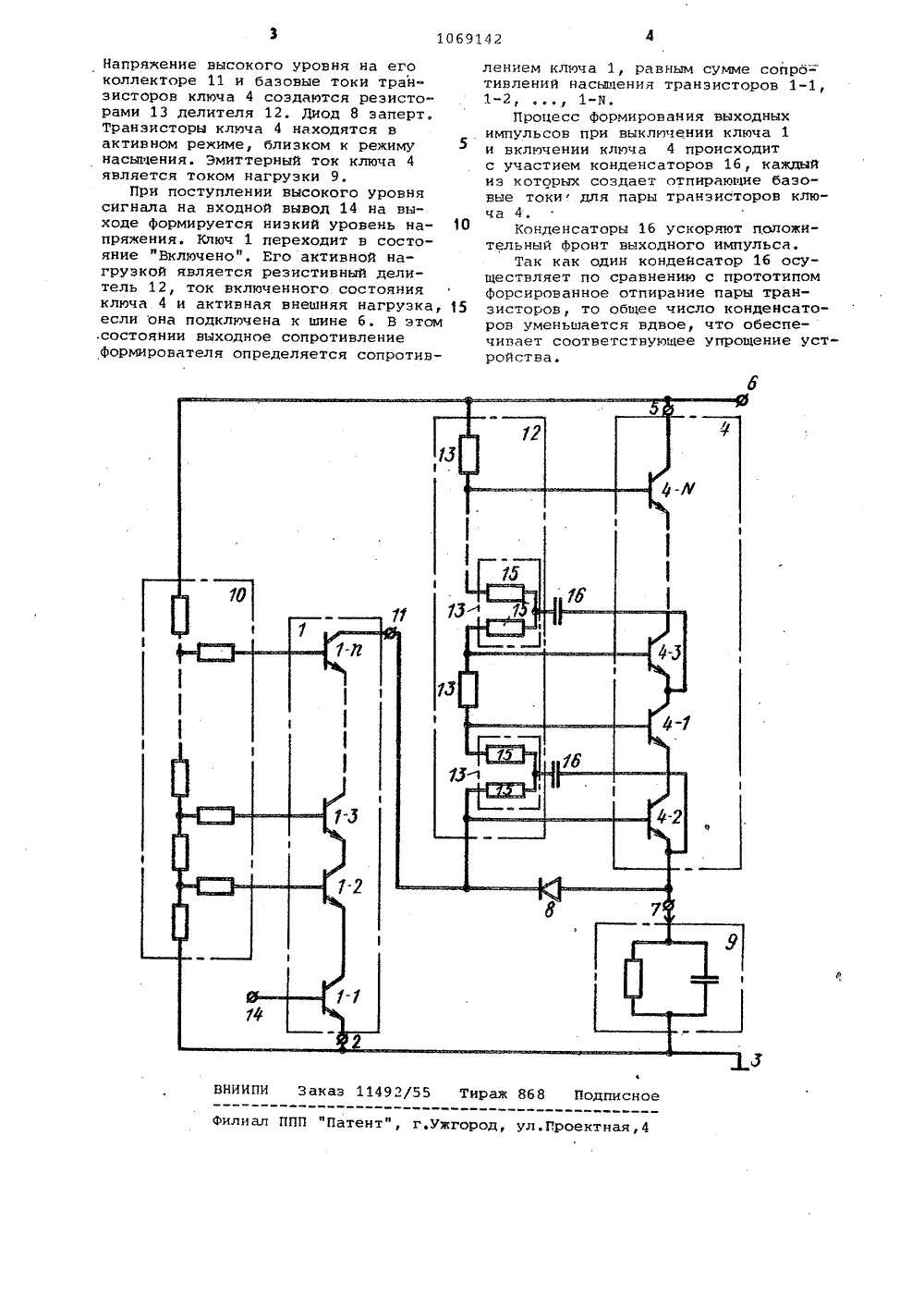

тво СССР1979,о СССР6. ВЬ 1 СОКОВОЛЬщий первыйсоединенныха проводимосом с общейчетного чисиненных транроводимости,с питающейанодом диодаей шиной,тель напряжеитающей и обГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(54) (57) ФОРМИРОВАТЕЛЬ ТНЬ 1 Х ИМПУЛЬСОВ, содержа клич из последовательно транзисторов одного тин ти, соединенный эмиттер шиной, второй ключ из ла последовательно соед зисторов того же типа п соединенный коллектором шиной, а эмиттером - с и через нагрузку с общ первый резистивный дели ния, включенный между п щеи шинами, второй резистивный делитель напряжения, включенный между питаищей шиной и коллектором пЕрвого ключа, конденсаторы, причем база каждого транзистора второго ключа соединена с соответствующим выводом второго резистивного делителя напряжения, база первого транзистора первого ключа соединена с входным выводом, а базы остальных транзисторов первого ключа подключены к соответствующим выводам первого резистивного делителя напряжения, о т л ич а и щ и й с я тем, что, с целью упрощения Формирователя, смежные транзисторы второго ключа сгруппир рованы в пары, каждое плечо второго щ резистивного делителя напряжения включенное между базами транзисторов одной пары, выполнено в виде двух последовательных соединенных резис- С торов с одинаковым сопротивлением, точка соединения которых подключена к эмиттеру этой пары транзисторов через конденсатоГ, а катод диода соединен с коллектором первого клича.5 10 15 20 25 ЗО 35 4 О 45 50 55 Наиболее близким по технической сущности к изобретению является Формирователь высоковольтных импульсов, содержащий первый ключ из последовательно соединенных транзисторов одного типа проводимости, соединенный эмиттером с общей шиной, второй ключ из четного числа последовательно соединенных транзисторов того же ипа проводимости, соединенный коллектором с питающей шиной, а эмиттером - с анодом диода и через нагрузку с общей шиной, первый резистивный делитель напряжения, включенный между питающей и общей шинами, второй резистивный делитель напряжения, включенный между питающей шиной и коллектором первого ключа., конденсаторы, причем база каждого транзистора второго ключа соединена с соответствующим выводом второго резистивного делителя напряжения, база первого транзкстора первого ключа соединена с входным выводом, а базы остальных транзисторов первого ключа подключены к соответствующим выводам первого резистивного делителя напряжения 12.Недостатком известного Формирователя является его сложность.Цель изобретения - упрощение Формирователя за счет уменьшения количества конденсатороввходящих в егосостав.Поставленная цель достигается тем, что в Формирователе высоковольтных импульсов, содержащем первый ключ из последовательно соединенных транзисторов одного типа проводимости, соединенный эмиттером с общей шиной, второй ключ йэ четного числа последовательно соединенных транзисторов того же типа проводимости, соединенный коллектором с питающей шиной, а эмиттером - с анодом диода и через нагрузку с общей шиной, первый резистивный делитель напряжения, включенный между питающей и общей шинами, второй резистивный делитель напряжения, включенный между питающей шиной и коллектором первого ключа, конденсаторы, причем база каждого транзистора второго Изобретение относится к импульсной технике и может быть использовано, например, в устройствах вывода граФического изображения на электростатическую бумагу.Известен Формирователь высоковольтных импульсов, содержащий ключи из последовательно соединенных транзисторов,. конденсаторы, резисторы и диоды 13Однако этот формкрователь не удовлетворяет требованиям по скорости нарастания выходного напряжения .-при работе на емкостную нагрузку. ключа соединена, с соответствующимвыводом второго резкстквного делите"ля напряжения, база первого транзистора первого ключа соединенас входным выводом, а базы остальныхтранзисторов первого ключа подключены к соответствующим выводам первого резкстивного делителя напряжения, смежные транзисторы второгоключа сгруппированы в пары, каждоеплечо второго резистивного делителя напряжения, включенное между базами транзисторов одной пары, выполнено в виде двух последовательно соединенных резисторов содинаковым сопротивлением, точка соединения которых подключена к эмиттеруэтой пары транзисторов через конденсатор, а катод диода соединен с коллектором первого ключа,На чертеже представлена принципиальная электрическая схема предлагаемого устройства;Формирователь высоковольтных импульсов содержит первый ключ 1 изпоследовательно соединенных транзисторов одного типа проводимости, соединенный эмиттером 2 с общей шиной3, второй ключ 4 из четного числапоследовательно соединенных транзисторов того же типа проводимости, соединенный коллектором 5 с питающейшиной б, а эмиттер 7 - с анодом диода 8 и активно-емкостной нагрузкой 9. Между шинами 3 и б включенпервый резистивный делитель 10 напряжения, а между шиной б и коллектором 11 ключа 1 включен второй резистквный делитель 12 напряжения,База каждого транзистора ключа 4соединена с выводами соответствующихрезисторов 13 делителя 12, база первого транзистора 1-1 ключа 1 соединека с входным выводом 14, а базыостальных транзисторов 1-2, 1-3,1-Н ключа 1 подключена к соответствующим выводам делителя 10 .Смежные транзисторы ключа 4 сгруппированы в пары (например, транзисторы 4-1 к 4-2), Каждый резистор 13,включенный между базами транзисторов одной пары, выполнен в виде двухпоследовательно соединенных резисторов 15, точка соединения которыхподключена к эмиттеру этой пары транзисторов через конденсаторы 16. Катод диода 8 соединен с коллектором11 ключа 1,Резисторы 15 имеют одинаковоесопротивление Н, а сопротивлениерезисторов 13 равно 2 Н.Устройство работает следующимобразом,Управляющие сигналы поступаютна входной вывод 14. При нулевомуровне напряжения на входном выводе 14 транзисторы ключа 1 закрыты,1069142 НИИ каэ 11492/55 Тираж 868 Подписное илиал ППП "Патент", г.ужгород, ул.Проектная,Напряжение высокого уровня на его коллекторе 11 и базовые токи транзисторов ключа 4 создаются резисторами 13 делителя 12. Диод 8 заперт. Транзисторы ключа 4 находятся в активном режиме, близком к режиму насыщения. Эмиттерный ток ключа 4 является током нагрузки 9.При поступлении высокого уровня сигнала на входной вывод 14 на выходе формируется низкий уровень напряжения. Ключ 1 переходит в состояние "Включено". Его активной нагрузкой является резистивный делитель 12, ток включенного состояния ключа 4 и активная внешняя нагрузка, если она подключена к шине 6. В этом ,состоянии выходное сопротивление формирователя определяется сопротивлением ключа 1, равным сумме сопрб=тивлений насыщения транзисторов 1-1,1-2, , 1-Я,Процесс формирования выходных. импульсов при выключении ключа 1и включении ключа 4 происходитс участием конденсаторов 16, каждыйиз которых создает отпирающие базовые токи. для пары транзисторов ключа 4.Конденсаторы 16 ускоряют положительный фронт выходного импульса.Так как один конденсатор 16 осуществляет по сравнению с прототипомфорсированное отпирание пары тран 15 зисторов, то общее число конденсаторов уменьшается вдвое, что обеспечивает соответствующее упрощение устройства.
