Генератор импульсов

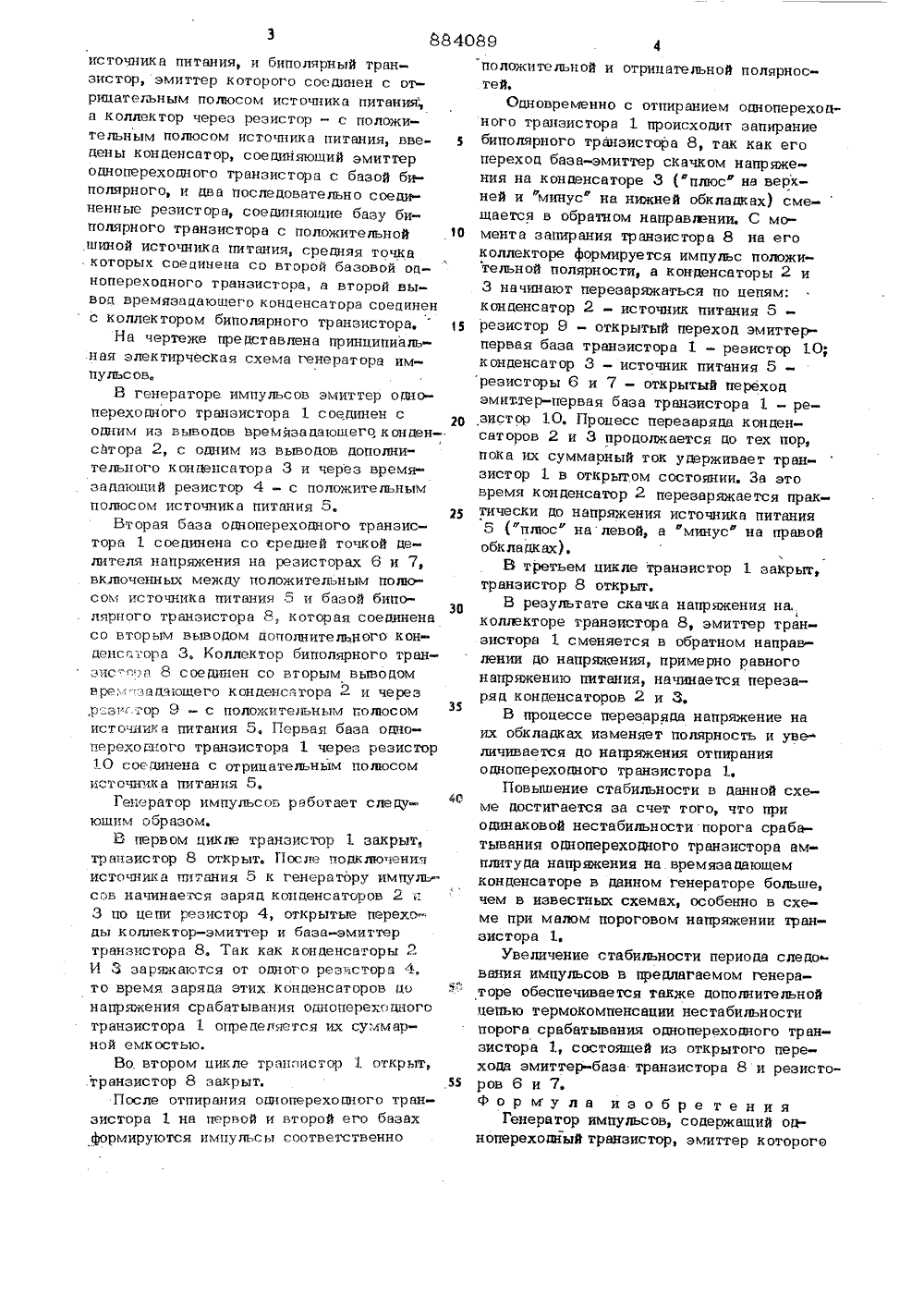

Авторыобретенмя 71) Заявител ГЕНЕРАТОР ИМПУЛЬСО Изобретение относится к области радиотехники и может быть использовано в импульсной технике и измерительной технике для генерирования импульсов низкой частоты повышенной стабильности.Известен генератор импульсов, содер 5 жащий однопереходный транзистор, эмит- тер которого соединен с общей точкой по следовательной времяэадающей ВС-цепи, включенной соответственно между поло житешным и отрицательным полюсами источника питания, первая и вторая базы которого через резисторы соединены соответственно с отрицательным и положительным пошосами источника питания 1.Недостатком генератора импульсов является малая стабильность периода следования импульсов.Известен также генератор импульсов, содержащий однопереходный транзистор, эмиттер которого соединен с общей точкой последовательной времязадаюшей Яб-цепи, включенной соответственно между положительным и отрицательным полюсами источника питания, первая база которого соединена с базой биполярного транзистора и через резистор - с отрицательным полюсом источника питания и эмиттером биполярного транзистора, вторая база однопереходного транзистора соединена с коллектором биполярного транзистора и через резистор - с положительным полюсом источника питания 2 .Недостатком известного устройства является малая стабильность частоты импульсов, вызванная значительной темпе. ратчпной нестабильностью порога срабатывания однопереходного транзистора.Цель изобретения - увеличение стабиль ности периода следования импульсов.Цель достигается тем, что в устройство, содержащее однопереходный транзистор, эмиттер которого соединен с одним из выводов времязадаюшего конденсатора и через времязадаюший резисторс полакительным полюсом источника в- тания, первая база которого через резистор соедщена с отрицательным полюсом20 источника питания, и биполярный транзистор, эмиттер которого соединен с отрицательным полюсом источника питания,а коллектор через резистор - с положительным полюсом источника питания, введены конденсатор, соединяющий эмиттероднопереходного транзистора с базой бполярного, и два последовательно соединенные резистора, соединяющие базу биполярного транзистора с положительнойшиной источника питания, средняя точкакоторых соединена со второй базовой одноперехоцного транзистора, а второй вывод времязадаюшего конденсатора соединенс коллектором биполярного транзистора.1На чертеже представлена принципиальная электирческая схема генератора импульсовв.В генераторе импульсов эмиттер однопереходного транзистора 1 соединен содним из выводов ЬреМязацающего конденсатора 2, с одним из выводов дополнительного конденсатора 3 и через времязадающий резистор 4 - с положительнымполюсом источника питания 5,2Вторая база однопереходного транзистора 1 соединена со средней точкой делителя напряжения на резисторах 6 и 7,включенных между положительным полюсом источника питания 5 и базой биполярного транзистора 8 которая соединенасо вторым выводом дополнительиого конденсатора 3. Коллектор биполярного транзис а 8 соединен со вторым выводомвре;-задающего конденсатора 2 и через,р:зи тор 9 - с положительным полюсомисточника питания 5. Первая база однопереходного транзистора 1 через резистор10 соединена с отрицательным полюсомисточника питания 5.Генератор импульсов работает следующим образом.В первом цикж транзистор 1 закрыт,транзистор 8 открыт, После подключенияисточника питания 5 к генератору импульсов начинается заряд конденсаторов 2 и3 по цепи резистор 4, открытые переходы коллектор-эмиттер и база-эмиттертранзистора 8. Так как конденсаторы 2И 3 заряжаются от одного резистора 4,то время заряда этих конденсаторов цонапряжения срабатывания однопереходноготранзистора 1 определяется их суммарной емкостью.Во, втором цикле транзистор 1 открыт,транзистор 8 закрыт,После отпирания оцноперехоцного транзистора 1 на первой и второй его базахформируются импульсы соответственно положительной и отрицательной полярностей.Одновременно с отпиранием однопереходного транзистора 1 происходит запирание биполярного транзистора 8, так как его переход база-эмиттер скачком напряжения на конденсаторе 3 ( плюс на верхней и "минус на нижней обкладках) сме-щается в обратном направжнии. С момента запирания транзистора 8 на егоколлекторе формируется импульс положительной полярности, а конденсаторы 2 и3 начинают перезаряжаться по цепям:конденсатор 2 - источник питания 5 -резистор 9 - открытый переход эмиттерпервая база транзистора 1 - резистор 10; конденсатор 3 - источник питания 5 резисторы 6 и 7 - открытый переход эмиттер-первая база транзистора 1 - резистор 10. Процесс перезаряда конденсаторов 2 и 3 продолжается до тех пор,пока их суммаоный ток удерживает транзистор 1 в открытом состоянии. За этовремя конденсатор 2 перезаряжается практически до напряжения источника питания5 ("плюс" на левой, а "минус" на правойобкладках).В третьем цикле транзистор 1 закрыт,транзистор 8 открыт.В результате скачка напряжения наколжкторе транзистора 8, эмиттер транзистора 1 сменяется в обратном направлении до напряжения, примерно равногонапряжению питания, начинается перезаря д к он денс а торов 2 и 3,В процессе перезаряда напряжение наих обкладках изменяет полярность и увеличивается до напряжения отпиранияоднопереходного транзистора 1.Повышение стабильности в данной схеме достигается за счет того, что приодинаковой нестабильности порога срабатывания однопереходного транзистора амплитуда напряжения на времязадающемконденсаторе в данном генераторе больше,чем в известных схемах, особенно в схеме при малом пороговом напряжении транзистора 1.Увеличение стабильности периода следования импульсов в предлагаемом генераторе обеспечивается также дополнительнойцепью термокомпенсации нестабильностипорога срабатывания однопереходного транзистора 1, состоящей из открытого перехода эмиттер-база транзистора 8 и резисторов 6 и 7.формула изобре тенияГенератор импульсов, содержащий однопереходный транзистор, эмиттер которого884089 еевК Составитель СеРедактор Н, Джуган Техред А, Ач, Сте Подписное омитета ССС и открытий наб., д, 4/53/83 Тираж 991 ВНИИ ПИ Государственного по делам изобретений 035, Москва, Ж, Раушскаака л ППП фПатентф, г. Ужгород, ул. Проектная соединен с одним из выводов времязадающего конденсатора и через времязадающий резистор - с положительным полюсом источника питания, первая база которого через резистор соединена с отрицательным полюсом источника питания, ибиполярный транзистор, эмиттер которогосоединен с отрицательным полюсом источника питания, а коллектор через резистор - с положительным полюсом источника питания, о т л и ч а ю щ и й с ятем, что, с целью увеличения стабильности периода следования импульсов, внего введены конденсатор, соединяющийэмиттер однопереходного транзистора с 1 збазой биполярного, и два последовательно соединенные резистора, соединяющие базу биполярного транзистора с положительной шиной источника питания, средни точка которых соеанена со второй базой однопереходного транзистора, а второй вывод времязадаюшего конденсатора соединен с коллектором биполярного тран зистора.Источники информации,принятые во внимание при экспертизе 1, Ерофеева И. А. Импульсные устройства на однопереходных транзисторах,
