Зиенко

Номер патента: 1531189

Опубликовано: 23.12.1989

Авторы: Вискушенко, Зиенко

МПК: H03K 3/53

Метки: импульсов, формирования

...так как включение релаксатора 2 может происходить под действием импульсного напряжения релаксатора 1.С момента отпирания всех тиристоров релаксатора 2 в центральном и внешнем проводниках кабельного трансформатора 5 начинают протекать токи, равные по величине и встречные по направлению. Индуктивное сопротивлфразом.В исходном состоянии тиристоры 8.1,1-8,1,п и 8,2,1-8,2.п закрыты.40 Накопительные конденсаторы 9, 11- 9,1.п и 9.2.1-9.2 п заряжены до напряжения, примерно равного напряжению источника 7 питания, С приходом отпирающе го импульса на первичную 45 обмотку импульсного трансформатора 6 начинается регенеративный процесс включения полупроводниковых релаксаторов 1 и 2, Вначале рассмотрим работу схемы в квазиустановившемся режиме, когда...

Номер патента: 1028403

Опубликовано: 15.07.1983

Авторы: Докторов, Зиенко, Пшеничная, Тришевский

МПК: B21D 5/06

Метки: валок, клети, рабочей

...приводными дисковыми элементами 4, закрепленными на валу 1верхнего валка с помощью шпонки 2 и .дистанционных втулок 3, а также с .приводными профильными элементами 22нижнего валка, перемещается под ихдействием вдоль стана. При этом закрепленный на двуплечем рычаге 7 вподшипниках 12 ролик-оправка 13участвует в формообразовании профиляи, опираясь на опорный ролик 11, позволяет создавать в калибре заданноеусилие формовки. Это усилие передается от рабочего вала 1 через переходную втулку 5, подшипник 8, экацентрик 9, подшипник 10, опорный ролйк11 и ролик-оправку 13 на профиль 21,При этом установленный шарнирно наподшипниках б на рабочем валу 1 двуплечий рычаг 7, на одном плече которого установлен ролик-оправка 13,с помощью второго плеча...

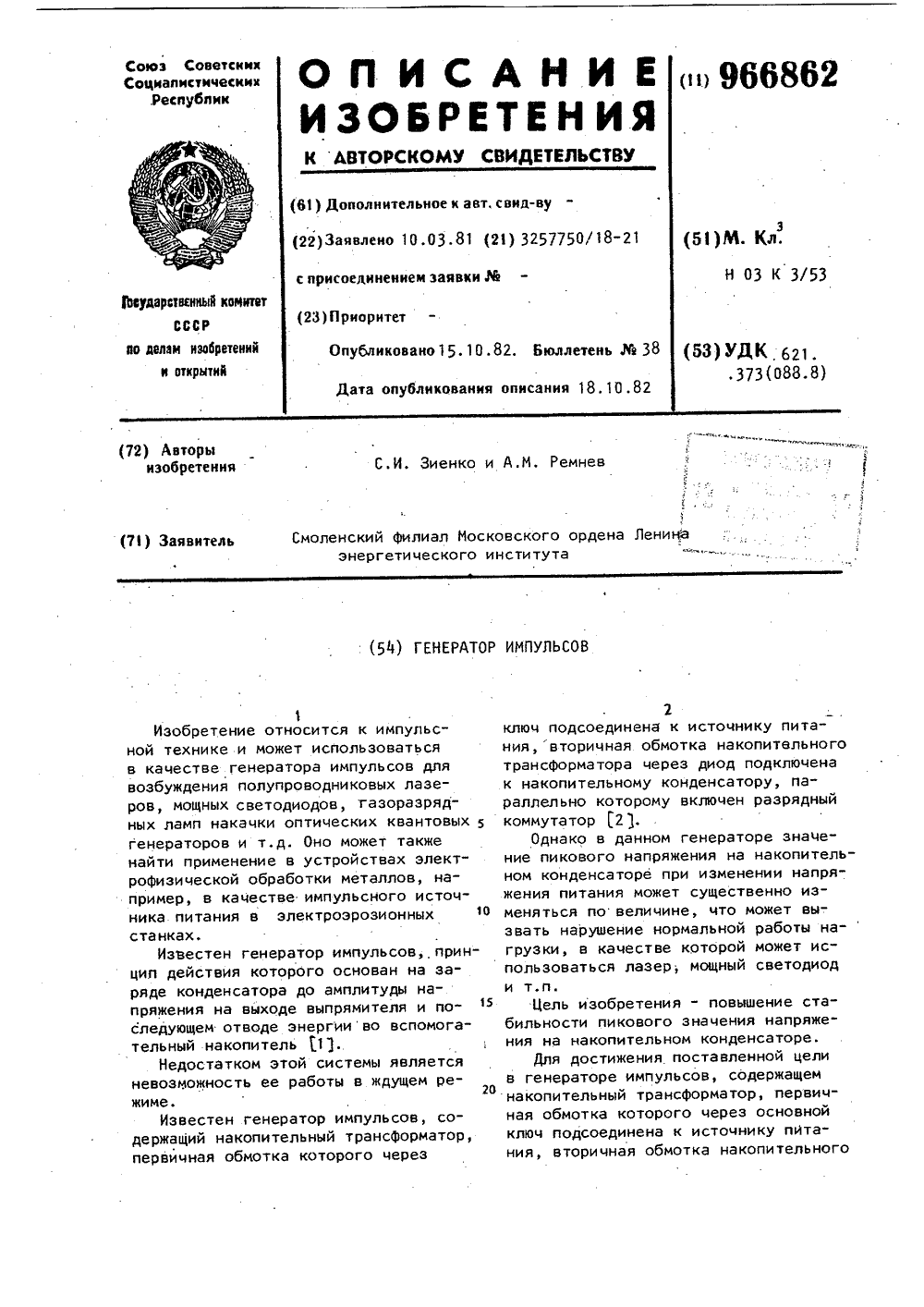

Номер патента: 966862

Опубликовано: 15.10.1982

Авторы: Зиенко, Ремнев

МПК: H03K 3/53

Метки: генератор, импульсов

...конденсатору,параллельно которому включен разрядныйкоммутатор, в накопительный трансформатор введены компаратор и допол 5нительная обмотка, подсоединенная кисточнику питания через дополнительный управляемый ключ, включенный вобратном направлении относительноосновного ключа, управляемый электрод дополнительного управляемого ключа подключен к выходу компаратора,вход которого соединен с датчикомнапряжения на накопительном конденсаторе,На чертеже представлена принципиоальная электрическая схема генератора.Генератор импульсов содержит задающий генератор 1, основной ключ 2на МДП-транзисторе, накопительныйтрансформатор 3 с первичной, дополнительной и вторичной обмотками 4-6,источник 7 питания (ОП), диод, 8, накопительный конденсатор 9,...

Номер патента: 961115

Опубликовано: 23.09.1982

Авторы: Адамов, Зиенко

МПК: H03K 3/53

Метки: генератор, импульсов

...начальный участок импульса тока. Пос" 50 ле этого начинает действовать положи. тельная обратная связь. Транзисторы.2-1=2-и под действием внутренней и внешней положительной обратной связи увеличивают скорость включения, Кро- б 5 ме этого, наличие внешнего отпирающего тока в базах транзисторов способствует уменьшению остаточного паМ 15дения напряжения на них. Последнее приводи к увеличению амплитуды им-пульса в нагрузке 9.Разряд накопительных конденсаторов 1" 1=1"и заканчивается после того, как коллекторный ток транзисто" ров 2- 12"и уменьшится до величины тока выключения. С запиранием транзисторов заканчивается этап формирования импульса и начинается процесс заряда накопительных 1- 1=1"и конденсаторов от источника 10 питания через...

Номер патента: 959976

Опубликовано: 23.09.1982

Авторы: Грушенко, Зиенко, Лобанов, Ремнев, Ройтман

МПК: B23P 1/02

Метки: импульсный, источник, питания

...таймер 7, обладающий релейной характеристикой с верхним порогом срабатывания по напряжению О и нижним - О , диод 8, накопительный конденсатор 9, разрядныйтиристор 10 и нагрузку 11, в качестве которой используется электроэрозионный промежуток, источник 12 управляющего напряжения;Устройство работает следующим образом,В исходном состоянии мощный МДПтранзистор закрыт. На выходе Р 5-триггера 2 установлен сигнал логического нуля (фиг. 2).В момент й поступает импульс с задающего генератора1, в результате чегр триггер 2 опрокидывается в состояние логическойединицы, МДП-транзистор открываетсяи в цепи - источник питания 4, дрос.сель 5, резистор 6 начинает протекать ток, нарастающий во временийо экспоненциальному закону. Дроссель 5 накапливает...

Номер патента: 957417

Опубликовано: 07.09.1982

Авторы: Брытков, Зиенко

МПК: H03K 3/335

Метки: импульсов, формирователь

...до напряжения Осе, величина которого выбирается нескольким меньшим суммызначений напряжений включения лавинных транзисторов 3 и 7. Значение Ос,оустанавли вается величиной сопротивления резистора 5 и напряжения источника 6 питания.Переход транзисторов 3 и 7 из закрытого состояния в открытое происходит при поступлении отпирающегоимпульса от задающего генератора 1.Включение лавинных транзисторов 3и 7 носит регенеративный характер.В процессе их включения мгновенныезначения токов в цепи эмиттера и ба 45зы транзистора лавинообразно нарастают во времени, Так как прямое импульсное сопротивление диода 8 впервый момент велико, то основнаячасть коллекторного тока транзисто-. 59ра 7 ответвляется в цепь. эмиттера и,следовательно, в нагрузку 9....

Номер патента: 956212

Опубликовано: 07.09.1982

Авторы: Грушенко, Зиенко, Лобанов, Ремнев, Ройтман

МПК: B23P 1/02

Метки: импульсов, питания, станков, формирователь, электроэрозионных

...магнитная энергия дросселя преобразуетсяв электрическую энергию конденсатора 7 и 1 О,50В зависимости от емкости конденсаторов и коэффициента передаци дросселей значения напряжений на конденсаторах могут существенно отличатьсядруг от друга.55В процессе формирования поджигающего импульса может участвовать любой из конденсаторов. Однако для прак 4тической реализации устройства целесообразно использовать конденсатор 1 О. В этом случае благодаря выбору . коэффициента передачи дросселя удается обеспечить требуемое напряжение между коллектором и эмиттером транзи. стора 2, не превышающее по величине максимально допустимое значение,Процесс заряда конденсаторов 7 и 10 носит колебательный характер, После того, как напряжение на них...

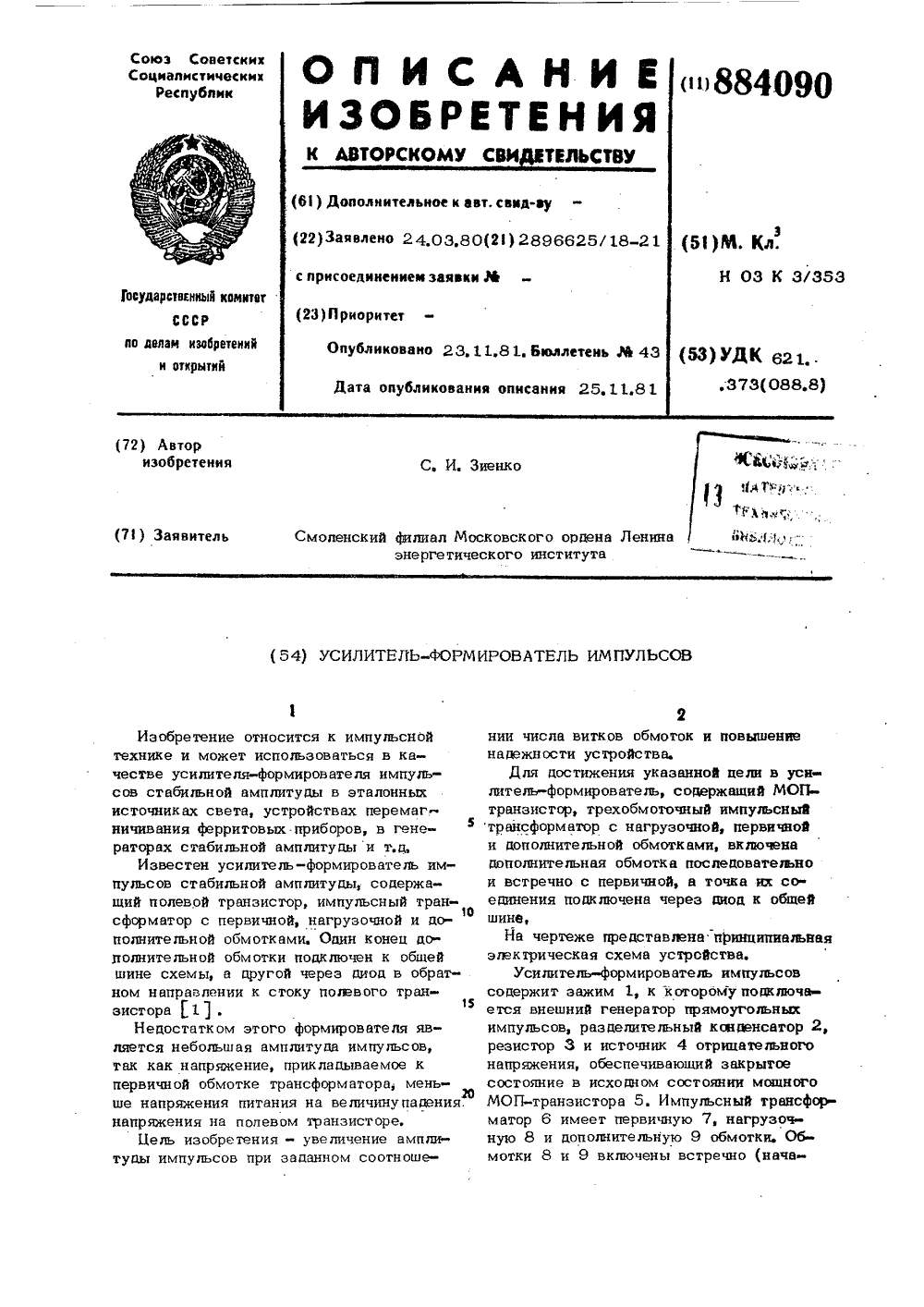

Номер патента: 884090

Опубликовано: 23.11.1981

Автор: Зиенко

МПК: H03K 3/353

Метки: импульсов, усилитель-формирователь

...в обратном направлении к стоку полевого транзистора1Недостатком этого формирователя является небольшая амплитуда импульсов, так как напряжение, прикладываемое к первичной обмотке трансформатора, меньше напряжения питания на величинупапения. напряжения на полевом транзисторе.Цель изобретения - увеличение амплитуды импульсов при заданном соотношении числа витков обмоток и повышениедежности устройства.Для достижения указанной пели в усилитель формирователь, союржащий МОПтранзистор, трехобмоточный импульсныйтрансформатор с нагрузочкой, первичнойи дополнительной обмотками, включенадополнительная обмотка последовательнои встречно с первичной, а точка их соединения подключена через диод к обшейшине,На чертеже представлзна...

Номер патента: 817990

Опубликовано: 30.03.1981

Авторы: Грушенко, Зиенко

МПК: H03K 5/02

Метки: импульсов, формирователь

...в состояние насыщения. Начинается процесс накопления энергии в дросселе 4. При небольшом сопротивлении насыщенного транзистора 2 ток в дросселе нарастает во времени по закону, близкому к линейному. В момент окончания импульса управления с блока 3 транзистор 2 закрывается. ЭДС самоиндукции дросселя меняет полярность, в результате чего диод 5 открывается. Начинается процесс передачи энергии дросселя в емкость конденсатора 7. Когда напряжение на конденсаторе 7 достигнет пикового значения, фиксирующий диод 5 закроется. На этом заканчивается этап отдачи энергии, дросселем 4 в емкость конденсатора 7. Если предположить, что сопротивление контура в цепи элементов 4, 5 и 7 - 9 пренебрежимо мало, то энергия дросселя Игп(2 будет полностью...

Номер патента: 817687

Опубликовано: 30.03.1981

Авторы: Дьяконов, Зиенко, Ремнев

МПК: G05F 1/56

Метки: импульсный, постоянногонапряжения, регулятор

...следующимобразом.В установившемся. режиме работырегулятора полярность напряжения наконденсаторе 15 отрицательна, Значение этого напряжения равно (О%9И 5 н ф 8где П - напряжение на нагрузке 22 иЖХ, у число витков первичной 18 и 1вторичной 19 соответственно обмотокдросселя 17.Если напряжение на входе транзистора б равно нулю (пауза между импульсами), то последний открыт и насыщен. К базе транзистора 11 и катоду диода 12 прикладывается отрицательное напряжение равное=0 . Поэтомутранзистор 11 находится в закрытомсостоянии. Закрыт также МДП-транзистор 14, так как к его затвору черездиод 12 прикладывается запирающеенапряжение,Величина запирающего смещения назатворе МДП-транзистора регулируется изменением отношения числа витков 30обмоток...

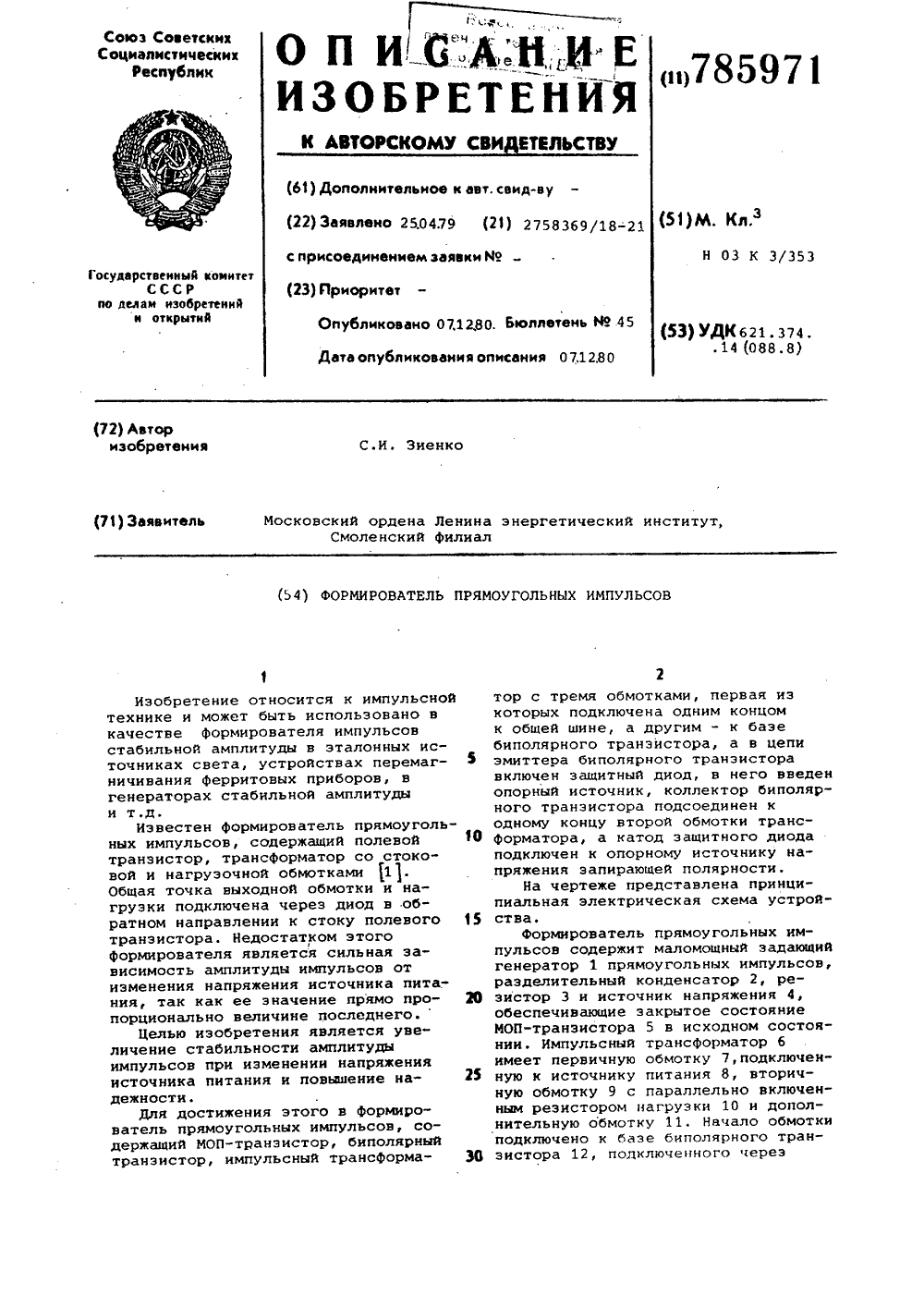

Номер патента: 785971

Опубликовано: 07.12.1980

Автор: Зиенко

МПК: H03K 3/353

Метки: импульсов, прямоугольных, формирователь

...запирающей для диода 13 и эмиттерного перехода транзистора 12. Резистор 15 обеспечивает нормальную работу обратносмещенного эмиттерного перехода транзистора 12.Рассмотрим работу устройства. В исходном состоянии транзистор 5 за крыт. С приходом от генератора 1 прямоугольного отпирающего импульса амплитудой ЦВ транзистор 5 открывается. В цепи его стока устанавливает- сЯ ток Зс = Ям Ц Вгде бь кру тизна передаточной характеристики полевого транзистора. Полярность обмоток 7, 9 и 11 выполнена таким образом, что на выходе обмоток 9 и 11 возникает положительное напряжение. Под действием положительного напряжения транзистор 12 открывается. Ток в цеди нагрузки Знравен н 9 -Зт, где 39- ток на выходе обмотки 9, Эт - коллекторный ток транзистора 12....

Номер патента: 752759

Опубликовано: 30.07.1980

Автор: Зиенко

МПК: H03K 3/335

Метки: генератор, импульсов, прямоугольных, релаксационный

...базы обычного транзистора, происходит независимо от величины тока коллектора, поэтому длительность импульса в нагрузке не зависит от ее величины. 59 4печивается выбором исходной рабочейточки транзистора 1) .Ждущий режим.В исходном состоянии конденсаторы 6и 7 заряжены до напряжения Оо, близкого к напряжению пробоя коллекторногоперехода при обрыве эмиттера О ,Конден атор 11 практически разряжен.Диод 10 закрыт. С приходом отпирающего импульса,лавинный транзистор 1включается, через него разряжаютсяконденсаторы 7 и 6, причем разрядныйток конденсатора 7 образует отпирающий базовый ток транзистора 12. В процессе разряда С 7 происходит зарядконденсатора 1 1. Конденсатор 6 (еговеличина выбирается много меньше конденсатора 7) способствует...

Номер патента: 752758

Опубликовано: 30.07.1980

Автор: Зиенко

МПК: H03K 3/335

Метки: импульсов, прямоугольных, формирователь

...а коллектор через резистор подсоединен к базе транзистора однокаскадногопоследовательного стабилизатора напряжения.На чертеже приведена принципиальнаясхема формирователя.формирователь прямоугольных импульсов содержит лавинный транзистор 1,коллектор которого через резистор 2.3 7 соединен с шиной 3 первого источника питания, времяэадающий конденсатор 4, одна обкладка которого соединена с коллектором вышеуказанного транзистора, а вторая через диод 5 соединена с его эмиттером, резистор 6, подключенный одним концом к шине 7 второго источника питания, а другим концом - к диоду 8, конденсатор 9, через который на базу лавинного транзистора в ждущем режиме поступают запускающие импульсы, диод 10 и однокаскадный последовательный стабилизатор,...

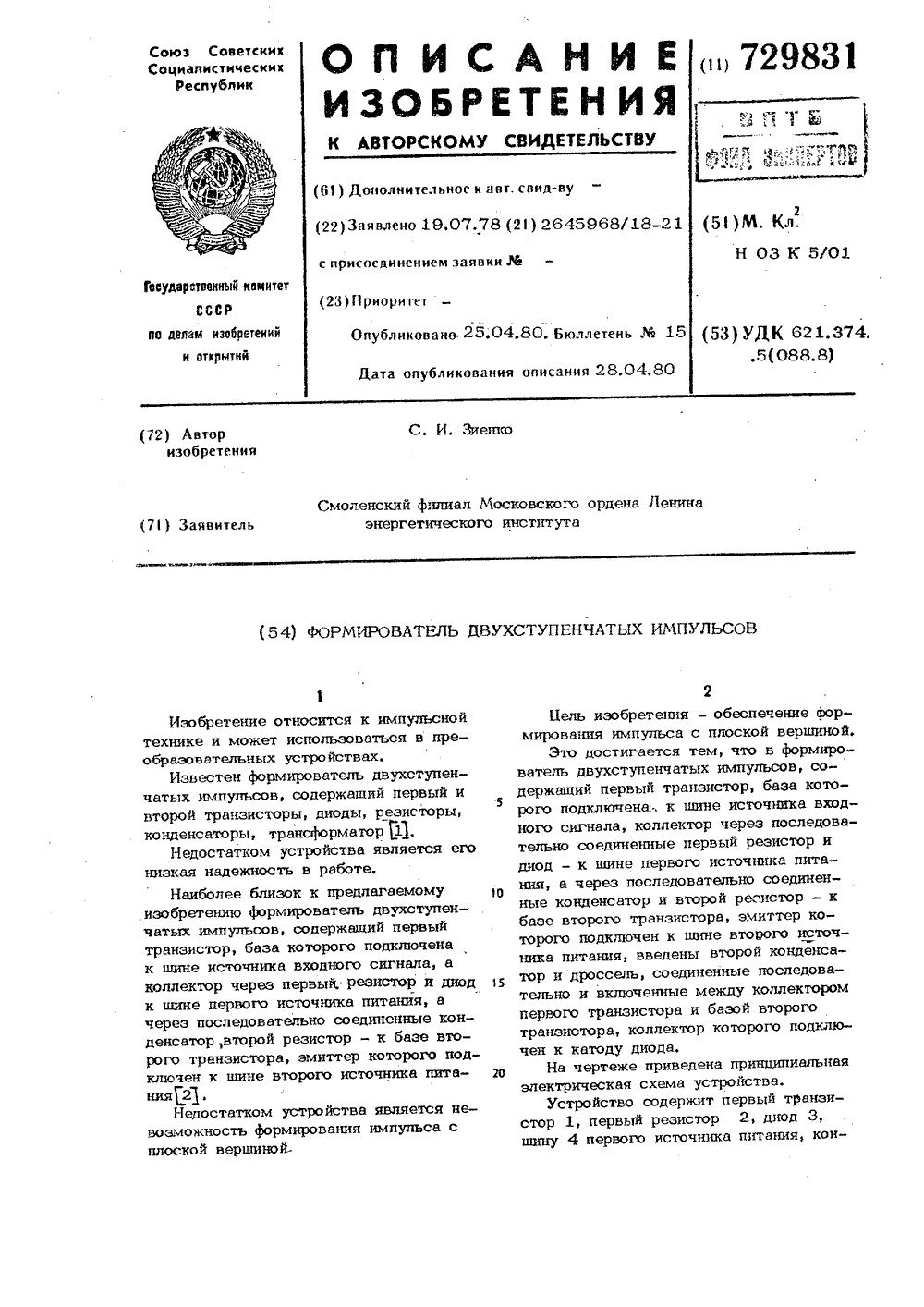

Номер патента: 729831

Опубликовано: 25.04.1980

Автор: Зиенко

МПК: H03K 5/01

Метки: двухступенчатых, импульсов, формирователь

...и .длительности транзистор 1 открывается ирходит в насьпцение, Последнее приводит к протеканию тока от второго источника через эмиттерный перепад транзистора 7, резистор 6, дроссель 10, насыщенный транзистор 1, Под действием отпирающего эмиттерного тока транзистор 7 открывается и входит в насыщение, к резистору 2 прикладывается практически все напряжение второго источника питания, которое выбирается большим напряжения первого источника питания, благодаря чему диод 3 закрыт, Время пребывания транзистора 7 в открытом состоянии определяет длительность первой ступени импульса, Это время определяется колебательным пер езарядом конденсатора 9, так только ток в цепи базы начнет переходить через нуль, тран зистор 7 закрывается, После запирания...

Номер патента: 608133

Опубликовано: 25.05.1978

Авторы: Дьяконов, Зиенко, Подопригоров

МПК: G05D 23/19

Метки: термостатирования

...Патент 1 г. Ужгород, ул. Прое на тельного моста подключены параллельно стабилитрон 19 и светодиод 20 оптрона 6,Соотношение элементов релаксатора налавинном транзисторе 1 выбирается таким,что при включении источников напряжения3, 7 и 12 схема переходит в автоколебательный режим, Частота автоколебаний выбирается намного больше частоты сети 12переменного напряжения. С включением транзистора 1 разрядным импульсом конденсатора 16 происходит включение тиристора14 и следовательно ключа 13 переменноготока. К нагревательному элементу поступает электрическая энергия источника 12,Температура в объеме печи возрастает,чтоприводит к уменьшению сопротивления датчика температуры 9, а следовательно, кувеличению запирающего смешения на базелавинного...

Номер патента: 593199

Опубликовано: 15.02.1978

Авторы: Дьяконов, Зиенко, Караваев

МПК: G05D 23/24

Метки: температуры

...итоге, к уменьшению точности поддержания температуры, Параметрический стабилизатор напряжения включает в себя П-образный РС-фильтр с элементами 12, 13, 14, стабилитрон 15 и диод 16. Управляющий тиристор 17 включен на выход выпрямителя 18. В цепь управляющего электрода тиристора включены защитный диод 19 и ограничивающий резистор 20. Нагреватель 21 последовательно с выпрямителями подключен к источнику питания 22. Диод 23 обеспечивает синхронизацию схемы управления тиристором с частотой сети.Рассмотрим его работу с момента юГ=0. В этом случае конденсатор 10 разряжен, Напряжение на нем равно падению напряжения на эмнттерном переходе лавинного транзистора, диоде 23 и открытом тиристоре 17. Напряжение на резисторе 2, включенном в цепь...

Номер патента: 517976

Опубликовано: 15.06.1976

Авторы: Дьяконов, Зиенко, Каганов

МПК: H02M 1/08

Метки: запуска, импульсов, тиристоров, формирователь

...по динамичоской линии нагрузки, стремясь к точке С 2. Однако благодаря положителыной обрагной связки, обра зоваиной трансформатором 5, развивается регонеративный процесс, в результате которого рабочая точка Сь минуя точку С, переходит в точку Сз на вольтаиперной характеристике транзистора 1 в области насыщения (кривая 5 Б). При этом к сопротивлению нагрузики 14прикладываегся напряжение лУ,н, Время перехода рабочей точки латвииного гранзистора из состояния С 1 в состояние Сз определяет время нарастания переднего фронта импуль са (см. фиг. 3).В интервале происходит формирование выброса импулыса, рабочая точка транзпстора при этом перемещается по кривой Б (см. фиг.2). В точечке С 4 открывается диод 15 (на фиг.2 Яд 4 - динамическое...

Номер патента: 517130

Опубликовано: 05.06.1976

Авторы: Дьяконов, Зиенко, Каганов

МПК: H02P 13/16

Метки: запуска, тиристоров

...2 открывается, так как к его базе приложено положительное напряжение. Развивается регенеративный процесс, обусловленный наличием импульсного трансформатора 11, обмотки которого образуют положительную обратную связь, Транзистор 2 входит в состояние насьпцения, в результате чего к нагрузке прикладывается почти все напряжение источника питания 15. Часть напряжения падает на сопротивлении резистора 9, приведенного к первичной обмотке 12.Насьпценное состояние транзистора 2 сохраняется в течение всего времени т. При этом транзистор 2 находится в насьпцении не только под действием трансформаторной обратной связи, но и под действием положительного напряжения на конденсаторе 8, Последний прекращает заряжаться конденсатором 5 после завершения...

Номер патента: 515217

Опубликовано: 25.05.1976

Автор: Зиенко

МПК: H02M 1/08

Метки: двухступенчатых, импульсов, усилитель-формирователь

...приходом отпираюшего импульса заданной длительности и амплитуды транзистор1 входит в насыщение (см, фиг. 2), С егоотпиранием начинаетси разряд конденсатора,5, заряженного в исходном состоянии донапряжения Мо,незначительно отличающего-ся от напряжения пробоя коллекторного перехода Ц ц транзистора 1,Конденсатор 5 разряжается по цепи:насыщенный транзистор 1, эмиттерный переход транзистора 1 и резистор 10,Диод 11 на этапе формирования первойступени импульса закрыт, так как потенциал его катода более положителен относи-,тельно анода.формирование первой ступени заканчивается в тот момент, когда потенциал базытранзистора 2 становится равным напряжению т, источника питания 12, так какпри этом диод 11 отпирается и транзистор2 переходит в...

Номер патента: 511682

Опубликовано: 25.04.1976

Авторы: Дьяконов, Зиенко, Каганов

МПК: H03K 5/01

Метки: двухступенчатых, импульсов, формирователь

...и уменьшить рассеиваемую мощность на лавинном транзисторе.С включением транзистора 1 к коллектору транзистора 2 прикладывается положительное напряжения конденсатора 12. Од- рнако, благодаря разрядному току конденсатора 14, транзистор 2 переходит в состояние насыщения, К первичной обмотке 5трансформатора 6 в первый момент прикладывается все напряжение конденсатора 12, щтак как транзисторы 1 и 2 насьпцены инапряжение на них мало.Амплитуда импульса первой ступени приэтом будет равнаЧ Ч К р (1)и оЖ 7где КР = .- - коэффициент трансфформации трансформатора 6.В процессе формирования импульса амплитуда первой ступени будет уменьшаться во времени, Однако, еслиС 12 К 17 МВ(3)Из работы схемы следует, что длительность первой ступени импульса можно...

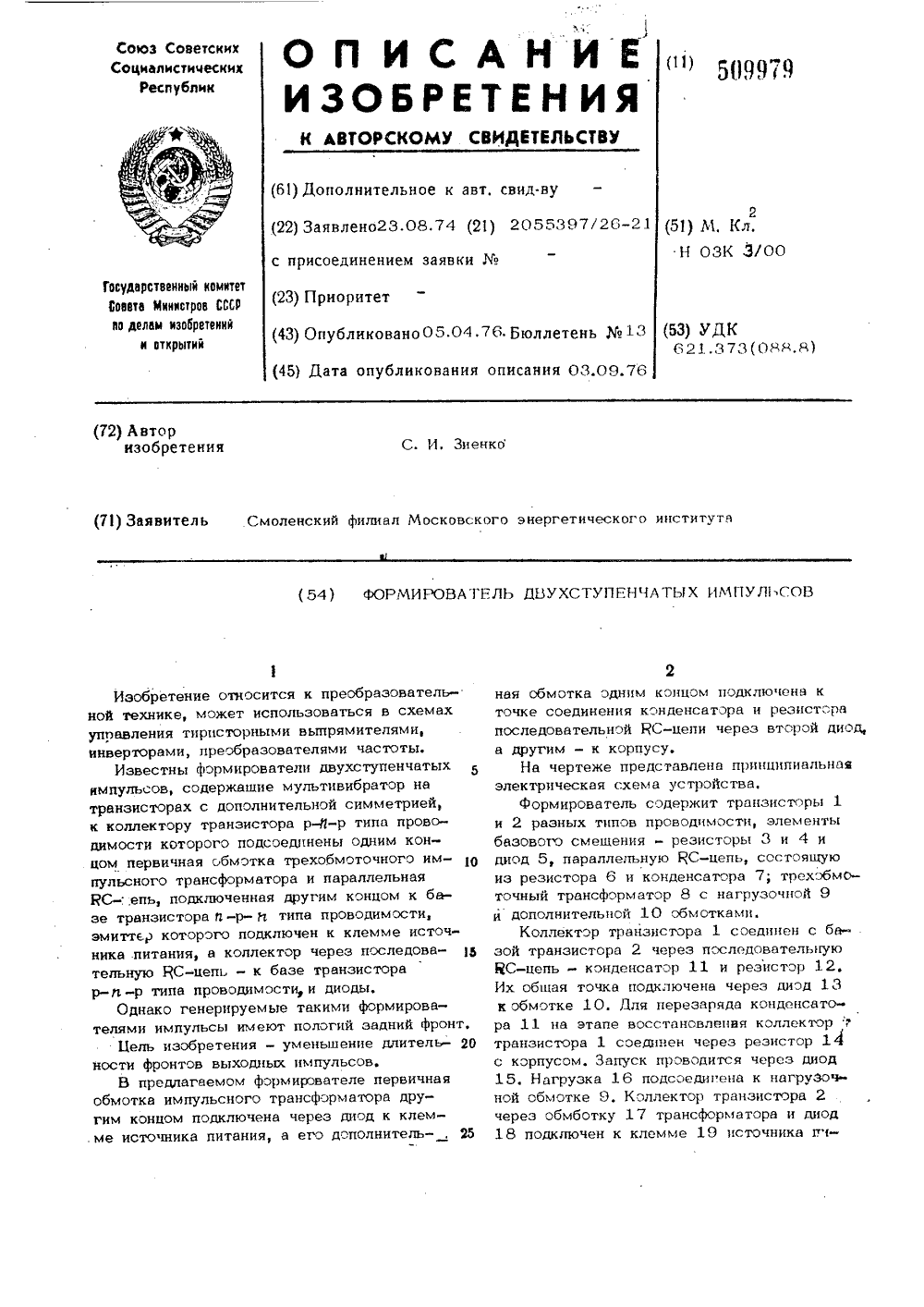

Номер патента: 509979

Опубликовано: 05.04.1976

Автор: Зиенко

МПК: H03K 3/00

Метки: двухступенчатых, им-пульсов, формирователь

...кение, После их включения ток в нагрузке 16 определяется транзистором 1; коэффициент трансформации1 Лти й ф (1) поэтому при включенном транзисторе 1 в обмотке 17 трансформатора наводится напряжение, большее напряжения питания. В связи с этим диод.18 закрыт, Ток нагрузки протекает через транзистор 1, кон- Я денсатор 11, диод 13 и сопротивление нагрузки,. приведенное к обмотке 10, Амплитуда первой ступени импульса Ф"т-Е ю здесь Е-напряжение питания).1 О .25Напряжение на обмотке 10 экспонецциально убывает. Как только оно достигает величины Е ", диод 13 закрывается, а диод"118 открывается, На этом заканчивается фор- мирование первой ступени импульса. На эта не формирования второй ступени импульса нагруэочный ток проходит только через...

Номер патента: 508918

Опубликовано: 30.03.1976

Авторы: Дьяконов, Зиенко

МПК: H03K 5/01

Метки: импуль-сов, прямоугольных, формирователь

...последнего подключен к аноду диода 8, а через резистор 10 - к базе транзистора 7, коллектор которого соединен с базой508918 1 ИИП зд.1226 аказ 1034/17 ираж 102 одписное ография, пр. Сапунова,транзистора 5, а через первичную обмотку трансформатора 9, вторичная обмотка которого является первым входом формирователя, - с эмиттером транзистора 7, Кроме того, база транзистора 6 соединена через конденсатор 16 с вторым входом формирователя,Формирователь работает следующим образом.При подаче на первый вход формирователя прямоугольного импульса открывается транзистор 5, через который происходит быстрый разряд конденсатора 2. Конденсатор 3 заряжается до амплитудного напряжения на резисторе 4, соответствующего переднему фронту выходного импульса,...

Номер патента: 486463

Опубликовано: 30.09.1975

Авторы: Дьяконов, Зиенко

МПК: H03K 5/01

Метки: генератор, импульсов, парных

...как в автоколебательном, так и в ждущем режимах в зависимости от выбора исходной рабочей точки соответственно на участках с отрицательным сопротивлением, либо с большим положительным сопротивлением вольтамперной характеристики лавинного транзистора,Работа генератора в ждущем режиме происходит следующим образом.В исходном состоянии схемы лавинный транзистор 1 выключен, а динистор 2 включен. При этом конденсатор 11 заряжен до начального напряжения Ублизкого к напряжению лавинного пробоя коллекторного перехода Ум, Напряжение на конденсаторе 15 равно остаточному падению напряжения Уос, на открытом динисторе 2.С приходом отпирающего импульса в цепь базы лавинного транзистора 1 через конденсатор б, транзистор 1 открывается. Конденсатор 11...

Номер патента: 484627

Опубликовано: 15.09.1975

Авторы: Дьяконов, Зиенко

МПК: H03K 4/02

Метки: генератор, двухступенчатых, импульсов, релаксационный

...накопительного конденсатора 3 намного больше величины емкости дополнительного конденсатора 6.В момент времени 10 транзистор включается (фиг. 2), в разрядной цепи появляется ток. К первичной обмотке 4 импульсного трансформатора прикладывается напряжение. Падение напряжения на транзисторе уменьшается, а на зарядном резисторе 2 (нагрузке) возрастает. Взаимная фазировка обмоток импульсного трансформатора такова, что в схеме развивается лавинообразное увеличение коллекторного и базового токов транзистора 1. Второй стабилитрон 9, включенный в цепь обратной связи, оказывается при этом в состоянии пробоя в начале регенеративного процесса. К базе транзистора 1 прикладывается отрицательное напряжение, при этом падение напряжения на зарядном...

Номер патента: 469211

Опубликовано: 30.04.1975

Автор: Зиенко

МПК: H03K 5/02

Метки: импульсов, усилитель-формирователь

...нагрузки включено параллельно первичной обмотке трансформатора.На чертеже приведена принципиальная электрическая схема предлагаемого усилителя-формирователя.Усилитель-формирователь импульсов содержит транзистор 1 с резистором 2 в цепи коллектора и импульсный трансформатор 3, первичная обмотка 4 которого подключена к коллектору транзистора 1. Втори трансформатора 3 одним кон и нулевой шине, а другим чер лектору транзистора 1, Сопрот ки 7 включено параллельно п ке 4 трансформатора 3,Усилитель-формирователь и тает следующим образом. В исходном состоянии тран 10 что обеспечивается выбором р денсатор 8 через резистор 2 з но до напряжения источника После подачи на базу тран рающего импульса через рез 15 стор 1 открывается. На перв...

Номер патента: 467335

Опубликовано: 15.04.1975

Авторы: Дьяконов, Зиенко, Подопригоров, Пушкарев

МПК: G05D 23/19

Метки: термостатирования

...устройства.Соотношение элементов рел аксационногогенератора выбирается таким образом, что рабочая точка транзисторного релаксатора 1 находится на отрицательном участке вольтредлагаемого уст амперной характеристики (фиг. 2, кривая 1,точка 1), поэтому после включения напряжего релаксатора 1 ний БпОа 10 Ул, транзисторный релакса к источнику пи- тор 1 возбуждается и включает бесконтактный ключ 11, Для обеспечения нормальной2 О работы схемы частота релаксатора выбирается значительно большей частоты сети. Отпирание ключа переменного тока приводит к нагреванию нагревателя 9 и увеличению температуры в объеме печи, Увеличение температу 25 ры в объеме приводит к уменьшению сопротивления датчика температуры 7 (зависи.мость сопротивления после него...

Номер патента: 458090

Опубликовано: 25.01.1975

Авторы: Дьяконов, Зиенко

МПК: H03K 3/335

Метки: импульсов, формирователь

...к эмиттеру которого подключен катод второго разрядного диода и нагрузка, причем к коллектору входного лавинного транзистора:подключен анод первого разрядного диода, а катод этого диода подключен к точке соединения анода второго разрядного диода с базой выходного лавинного транзистора.На чертеже приведена принципиальная схема формирователя,и 3 затрается винного емы от1 этот ает ла- асыщеа через- дестрому заряда транзнЕК, 1 насы- узочноия рас- значпна лаРедактор А. Зиньковский Корректор 3. Тарасова Заказ 520/13 Изд.327 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 По окончании требуемого временного интервала...

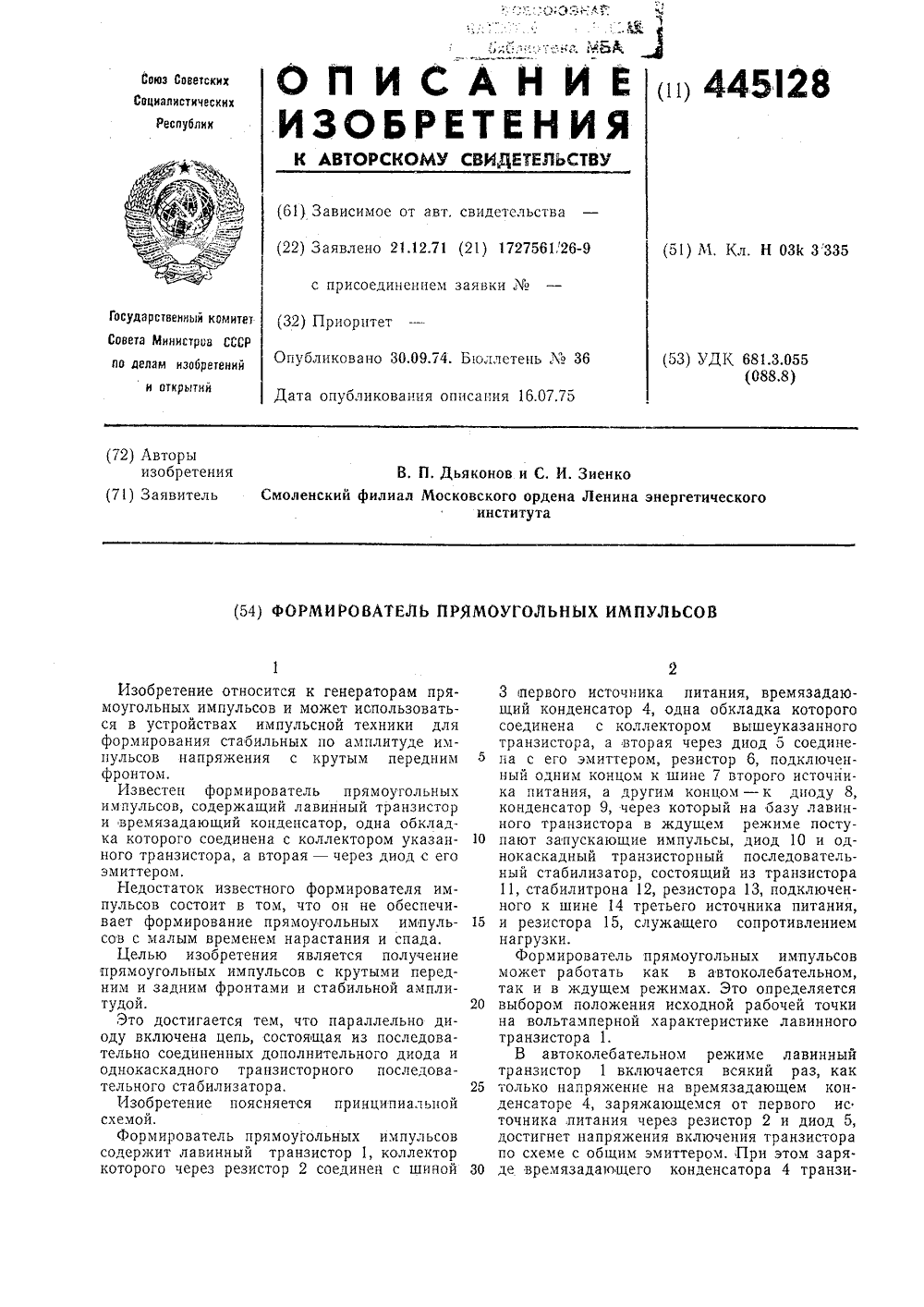

Номер патента: 445128

Опубликовано: 30.09.1974

Авторы: Дьяконов, Зиенко

МПК: H03K 3/335

Метки: импульсов, прямоугольных, формирователь

...сопротивлением нагрузки.Формирователь прямоугольных импульсов может работать как в автоколебательном, так и в ждущем режимах. Это определяется выбором положения исходной рабочей точки на вольтамперной характеристике лавинного транзистора 1.В автоколебательном режиме лавинный транзистор 1 включается всякий раз, как только напряжение на времязадающем конденсаторе 4, заряжающемся от первого ис точника питания через резистор 2 и диод 5, достигнет напряжения включения транзистора по схеме с общим эмиттером. При этом заряде времязадатощего конденсатора 4 транзи445128 оставитель Г. ЧелейТехред М. Семенов Корректор В. Брыксина едактор М, Бычко аказ 1668/9 Изд.1422 Тираж 811 ЦНИИПИ Государственного комитета Совета Минист по делам...

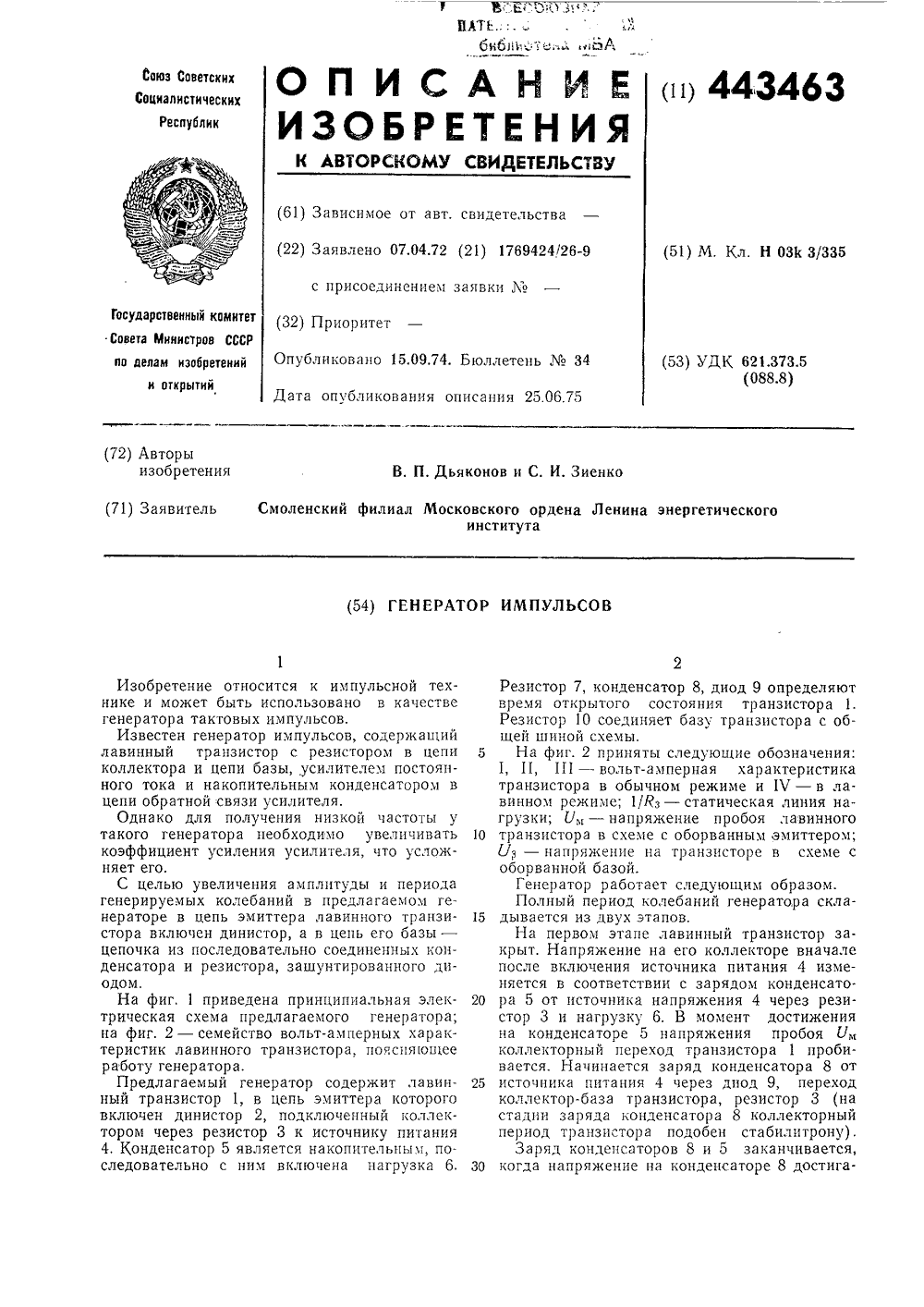

Номер патента: 443463

Опубликовано: 15.09.1974

Авторы: Дьяконов, Зиенко

МПК: H03K 3/335

Метки: генератор, импульсов

...5 напряжения пробоя У коллекторный переход транзистора 1 пробивается. Начинается заряд конденсатора 8 от источника питания 4 через диод 9, переход коллектор-база транзистора, резистор 3 (на стадпи заряда конденсатора 8 коллекторный период транзистора подобен стабилитрону).Заряд конденсаторов 8 и 5 заканчивается, когда напряжение на конденсаторе 8 достигает напряжения включения У,л динистора 2, при этом напряжение на нем падает, а к базе транзистора 1 через резистор 7 прикладывается отрицательное напряжение конденсатора 8. В связи с этим транзистор 1 входит в насыщение и начинается второй этап формирования периода колебаний схемы.Так как остаточное напряжение на транзисторе 1 и динисторе 2 намного меньше У и 17, соответственно,...

Номер патента: 440750

Опубликовано: 25.08.1974

Авторы: Дьяконов, Зиенко

МПК: H03K 17/567

Метки: тиристором, фазового
