H03K — Импульсная техника

Номер патента: 733095

Опубликовано: 05.05.1980

Автор: Глебов

МПК: H03K 5/01

Метки: импульсов, формирователь

...коллектора к току базы независимо от нагрузки. Величина этого отношения определяется коэффициентом трансформации обмоток 4 и 6. Отрицательный импульс на выходе источника запускающих импульсов через ключевой элемент 9 и диод 8 прикладывается к последовательно соединенным обмотке 5 и переходу база-эмиттер транзистора 1, Действие отрицательного импульса вызывает перемену полярности напряжений на обмотках трансформатора, и поэтому диод 7 цепи положительной обратной связи запирается, и ток положительной обратной связи снижается до нуля. Вместо него через последовательно соединенные ключевой элемент 9, диод 8 и обмотку 5 в базу транзистора 1 поступает отрицательный ток, причем его величина, независимо от тока нагрузки, пропорциональна...

Номер патента: 733099

Опубликовано: 05.05.1980

Автор: Диденко

МПК: H03K 7/10

Метки: импульсно-кодовой, квантования, модуляцией, установках

...следующим образом.Счетчик-регистр 7, вторая группа двухвходовых элементов И 9, линия 10 задержки, генератор 11 тактовых импульсов и счетчик 12 формируют временную импульсную последовательность по закону арифметической прогресс ии,Если предварительно установить счетчик- регистр 7 в О, а счетчик 12 установить в состояние 2 - 1 и подать на вход счетчика 12 импульсы (фиг, 2 а), то первый входной импульс от генератора 11 тактовой частоты переполнит счетчик 12 и импульс переполнения занесется в счетчик-регистр 7 и перепишет код СС = (2" - 1) - 1 в счетчик 12. Следующий импульс ЬС =-1 на выходе счетчика 12 появляется через Ь У = 2" - С - 2 входных импульсов от генератора тактовой частоты. Таким образом, на каждое приращение Л С = 1...

Номер патента: 733103

Опубликовано: 05.05.1980

Авторы: Журавель, Землянский, Силяев, Смелянский

МПК: H03K 17/00, H03K 17/567

Метки: переключающее

...триггера. Принципиальная схема переключающего устройства представлена на чертеже. Она содержит сенсорные площадки 1; реле 2, времени на однопереходных транзисторах 3; 4 - общую сенсорную шину 4, подключенную через резистор 5 к шине 6 истоптика питания; многостабильный триггер 7, выходы которого соединены с выходными шинами 8. В каждом канале сенсорная площадка 1 соединена с эмитге. ром однопереходного транзистора 3 реле 2 времени, первая база которого подключена к соответствующему входу мкогостабильного триттера 7.Составите 1 ть.Л, БагянТехред М, Петко Корректор В. Бутяга едактор И. Гохфельд Тираж 995 Подписи ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская набд. 4/5Заказ...

Номер патента: 733104

Опубликовано: 05.05.1980

Авторы: Бунж, Леясмейерс

МПК: H03K 17/62

Метки: импульсов, распределитель

...выполненного на элементах И или И - НЕ 7 - 9, а выход счетчика 1 имлульсов соединен с первым входом управляющего триггера 10, многовходовой элемент И - НЕ 11входы которого подключены к выходам разрядов младших триггеров счетчика 1 импуль7 ЗЗ 104 1 И Закаэ 1768/47995 Подписное ал ПЛЦ "Патент", ород, ул. Проекная,со;, выход многовходового элемента И-НЕ 11 соединен со вторым входом управляющего триггера 1 О, выход которого подключен к уп. равляющим входам дешифратора б.Распределитель работает следующим образом,Если в исходном состоянии все триггеры 2 - 5, счетчика 1 импульсов находятся в состоя нии "О", а управляющий триггер 10-в состоянии "1", то на выходах дешифратора 6, вы. полнвнного, например, на элементах И 7, 8, 9, отсутствует...

Номер патента: 733105

Опубликовано: 05.05.1980

Авторы: Андрущенко, Белоус, Дубовых, Королев, Ткачев

МПК: H03K 17/62

Метки: импульсов, распределитель

...случаях состояние триггера 1 изменится под воздействием входного импульса при условии, что на его установочных входах имеется высокий уровень напряжения.При появлении низкого уровня напряжения на выходе элемента 4 задержки и на выходе элемента 10 запрета блока 3 - 1 управления появляется высокий уровень напряжения, которыи переводит элементы И - НЕ 8, 9 в такое состояние, при котором на нулевой вход триггера 1 - 1 подается высокий уровень напряжения, Одновременно подается разрешение на вход элемента И - НЕ 7.В таком состоянии только триггер 1 - 1 подготовлен к воздействию входных импульсов, так как на его установочных и информационном входах имеется высокий уровень напряжения, а на прямом выходе в низк уровень напряжения.С поступлением...

Номер патента: 733106

Опубликовано: 05.05.1980

Авторы: Бобров, Новиков

МПК: H03K 17/72

Метки: коммутатором, переменного, тиристорным

...подаче кнопкой 5 команды "Вкл. (фиг. 2, в) на 8-вход триггера 4 сигнал логической "1", поступающий с его прямого вы 15 20 25 30 35 40 45 Ю 55 хода на второй вход элемента И 2, разрепаетпрохождение импульсов с формирователя синхроимпульсов 1 на первый вход управляемогоформирователя задержанных импульсов 3 ина третий вход элемента 2 И - ИЛИ 10. Формирователь 3, запускаемый передним фронтомвходных сигналов, вырабатывает импульсы,сдвинутые к концу полупериодов напряжениясети (фиг. 2, г), которые поступают на первыйвход элемента 2 И - ИЛИ 10. С триггера 4 сигнал логической "1" посту.пает также на интегратор 7, разрешая его работу, В течение определенного промежуткавремени напряжение на выходе интегратора(фиг. 2, д) плавно изменяется от...

Номер патента: 733107

Опубликовано: 05.05.1980

Автор: Баранцева

МПК: H03K 19/162

Метки: вычислительной, однородной, структуры, элемент

...схемы низшего разряда,составленной как одноразрядный сумматориэ двух ячеек элемента однородной вычислительной структуры, описанной выше,Рабочие напряжения смещения на отражагелях - Еотр минитронов 1, 3 (фиг, 2)выбрано таким образом, чтобы эти минитроны возбуждались при наличии одного, отличного от нуля, сигнала на входе, а рабочиенапряжения смещения на отражателях - Еотр6минитронов 2 и 4 подобраны так, что этиминитроны возбуждаются только при наличиядвух входных сигналов, отличных от нуля,Коды разрядов суммы двух многоразрядных чисел с параллельным поступлением кодов разрядов на входы сумматора появляются на выходе 25 о элементов, эа исключениемкода ниэщего разряда, появляющегося навыходе 23 о, Каждый следующий код разряда появляется на...

Номер патента: 733108

Опубликовано: 05.05.1980

Авторы: Горячев, Мансуров

МПК: H03K 23/00

Метки: многостабильное, модулю, пересчетное

...содержит многостабильиый триггер 1, выполненный на элементах -6 И - НЕ,блок 7 управляющих элементов 8-12 И- НЕ,блок 13 коммутирукщих элементов 14-18И - НЕ. При этом выход .ого управляющегоэлемента И - НЕ подключен ко входу 1-ого733108 ЦНИИПИ Заказ 176847 Гираж 995 н Филиал ППП Патент , г, Ужгород, ул. Проектная,коммутирующего элемента И - НЕ, к входу( - 1)-го элемента И-НЕ многостабильноготриггера 1 и к,(1+1).ому управляющему зле.менту И - ИЕ, а выход 1.ого коммутирующегоэлемента И-НЕ - к -ому : ( - 1)-ому управ.ляюьцему элементам И-НЕ ри этом выходого элемента И - НЕ многостааильного триггера 1 подключен к нхоцу (Ж)-го коммутируюгцего элемента И - НЕ.Устройство работает следующим образом. 10Допустим, что многостабильное...

Номер патента: 733109

Опубликовано: 05.05.1980

Авторы: Мингалеев, Пластун

МПК: H03K 23/00

Метки: импульсов, п-разрядный, реверсивный, счетчик, троичный

...состояния "+1" или " - 1"разряда счетчика в виде генерации импульсовположительной полярности на его выходах.Состояние +1" первого разряда счетчика снимается с выхода элемента 5, а состояние- 1" - с выхода элемента 6. Состояние "+1"второго разряда счетчика снимается с выходаэлемента 11, а состояние " - 1" - с выходаэлемента 12,При поступлении на обнуляющую шину 13положительного импульса на элементах 5 или6, 11 илн 12 происходит компенсация импульсов состояния разрядов счетчика, т:е. обнуление счетчика.При поступлении на установочную "шину 15положительного импульса разряд счетчикаустанавливается в состояние "+1", при поступлении отрицательного импульса - в состояниеЭЭФ)При необходимости записи кода иекоторогочисла на установочные...

Номер патента: 733112

Опубликовано: 05.05.1980

Автор: Останков

МПК: H03K 29/00

Метки: многостабильное, пересчетное

...второй группы 2 соединен с третьим входом второго элемента 2 2 этой группы, второй вход каждого 1-го элемента 1 Ф 1 первой группы 1, кроме первого элемента 1 Ф этой группы, соединен с третьим входом- 1-го элемента 1 Ф -1 первой группы 1, а второй вход первого элемента 1 Ф первой группы 1 соединен с третьим входом пятого элемента Ф 5 первой группы 1.Устройство работает в следующей последовательности кодов;00111, 10011, 11001, 11100, 01110, которые соответствуют состояниям пятистабильного триггера на элементах ЗФ - ЗФ 5 третьей группы 3. В качестве исходного состояния рассмотрим то состояние, когда на входе 4 состояния логического нуля, а на выходах элементов ЗФ - ЗФ 5 коды 00111, что соответствует первой строчке вышеприведенной...

Номер патента: 734869

Опубликовано: 15.05.1980

Автор: Турченков

МПК: H03K 3/286

Метки: триггер

...5, конденсатор 6, резисторый 7 - 12, источники питания 13 и 14,В исходном состоянии, когда 1.) вх отсутствует, транзисторы 1 и 2 насыщены током резистора 10, а транзистор 3 - током резистора 7. При наличии импульса на входе с ампли тудой, большей заданного значения, которое определяется суммарным током резисторов 9 и 10, транзисторы 1 и 2 запираются и к базе транзистора 3 через резистор 11 прикладывается отрицательный потенциал, Транзистор 3 запирается и конденсатор 6 начинает заряжаться через резистор 7. Если длительность входного импульса больше заданной величины, конденсатор успевает зарядиться до величины напряжения пробоя стабилитрона 4, транзистор 2 поддерживается в запертом состоянии напряжением источника питания 13 и после...

Номер патента: 734871

Опубликовано: 15.05.1980

Авторы: Бутенко, Ерофеев

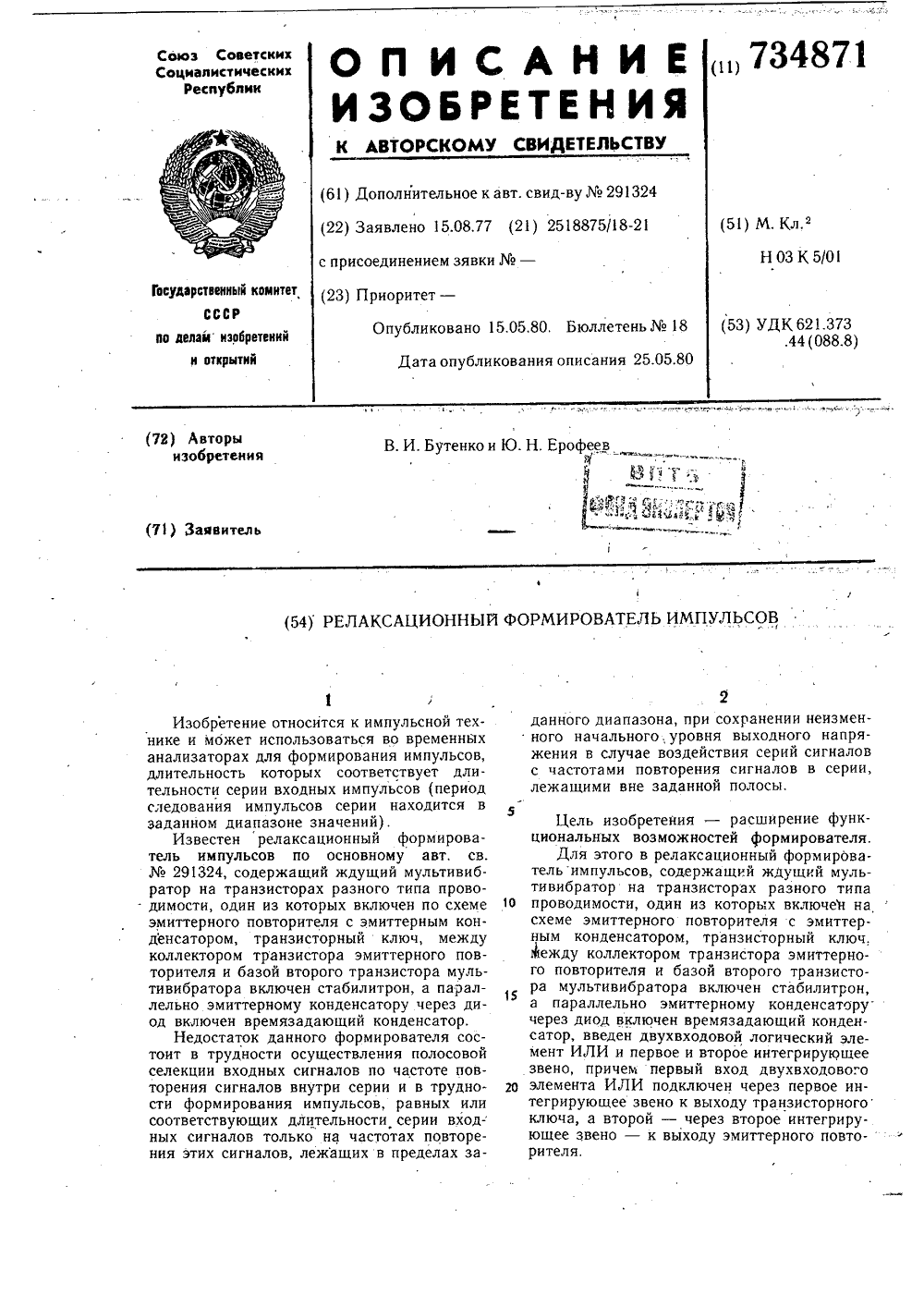

МПК: H03K 5/01

Метки: импульсов, релаксационный, формирователь

...Вследствие разряда конденсаторов 9 и 15 за время, формирования импульсов ждущего мультивибратора напряжение на базах транзисторов 8 и 12 становится отрицательным (фиг. 2 б,г), поэтому транзисторы 8 и 12, ранее насыщенные, запираются.Время, в течение которого транзисторы 8 и 12 будут заперты, определяется временемперезаряда конденсаторов 9 и 15 через резисторы 10 и 14. Через времяпосле запуска вследствие перезаряда конденсатора 9 напряжение на базе транзистора 8 перейдет нулевой уровень и транзистор отпирает ся. Устройство проектируется так, чтобыобеспечить равенство= Ть, где Т = 1/1 ь а Рх - верхняя граничная частота повторения импульсов заданного частотного диапазона, За времяи пока транзистор 8 выключен, конденсатор 21 заряжается...

Номер патента: 734873

Опубликовано: 15.05.1980

Авторы: Мусаелян, Павлов

МПК: H03K 7/08

Метки: импульсно-кодовый, модулятор

...формируется двоичный код с числом разрядов, например, 12 или 13, который поступает на логический компрессор 7.В предложенном устройстве рабочая точка автоматически стабилизируется в середине центрального сегмента характеристикикомпрессии.Действительно, если рабочая точка модулятора оказалась смещенной на положительную величину относительно сер едийыцентрального сегмента, то на выходе старшего разряда кодирующего счетчика 6 формируется сигнал 1. Единичный сигналстаршего разряда выключает коммутируемый генератор 13 тока. При этом накопительный конденсатор 12 начинает заряжаться через некоммутируемый генератор 11 тока, и ток на выходе преобразователя 8 напряжение-ток увеличивается. Падение напряжения на резисторе 3 увеличивается,...

Номер патента: 734876

Опубликовано: 15.05.1980

Автор: Сустриков

МПК: H03K 17/567

Метки: переключающее

...тиристора 3 через нагрузку 15 подключен к полюсу 1 и через конденсатор 6к аноду тиристора 4, подключенному к полюсу 1 через резистор 11. Катоды тиристоров 3 и 4 соединены с полюсом 2, первымвыводом резистора 12 и обкладкой конденсатора 7, другая обкладка которого соединена с первым выводом резистора 13 и через резистор 14, подключена к полюсу 1.Второй вывод резистора 13 подключен куправляющему электроду тиристора 3 через контакт 10 и к управляющему электроду тиристора 4 через последовательно соединенные конденсатор 8 и динистор 5, причем анод динистора 5 соединен с катодомдиода 9, анод которого соединен с вторымвыводом резистора 12,Устройство работает следующим образом.Ток, протекающий через резистор 14, заряжает конденсатор 7 до...

Номер патента: 734877

Опубликовано: 15.05.1980

Автор: Хотянов

МПК: H03K 19/08

Метки: задержки, элемент

...б была в несколько раэбольше времени спада входного сигнала (который йа практике может отличаться от ступенчатого). Потенциалзатвора транзистора 5 спадает за счетемкостной связи до уровня 0 макс.С)по о - (Пб., -П 8.О.);Ц ( нижеуровня Е этот потенциал упасть не моижет, так как за счет прямого смещенияр-п-перехода, соответствующего диффузионной области истока МДП-транзистора б, подключенного к затвору прибора 5, произошло бы ограничЕние потенциала) . После окончания спада входногосигнала (момент С) напряжение назатворе транзистора 5 начинает нара-. " стать за счет перезаряда кондейсатЬра 8 через последовательно соединен" ныетранзисторы б, 2, стремяськ уровню Е - У . При этом до тех пор,-покаэто напряжение остается меньше йорога1) (т. е,...

Номер патента: 734878

Опубликовано: 15.05.1980

Автор: Баранцева

МПК: H03K 19/10

Метки: вычислительной, однородной, структуры, элемент

...1 не возбуж - ден.В этом состоянии элемент однородной вычислительной структуры выполняет функции разрыва цепи передачи сигналов в однородной вычислительной 5структуре.В рабочем состоянии на элемент однородной вычислительной структуры подается рабочее напряжЕние смещенияна отРажателе -Ертр 6 через шины цепи рабочего напряжения смещения 21нотр раб )Еотр.раба )2 отр.раба24 (Еотррач ) и радиоимпульсноенар-пряжение сигнала через однотактныесигнальные входные шины 3-10. В этом 25случае, если шины подвода модулиру.ющего напряжения тактовой частоты 25Пмод )26 )мйу ), 27 (Умодз(П) отключенй и модулирующее напряжение тактовой частоты не поступает на клистрон 1, то клистрон возбуждается, при этом модулируюЮее"напряжение тактовой частоты не...

Номер патента: 736288

Опубликовано: 25.05.1980

Авторы: Каспари, Стельмаков, Топельберг, Шенкман

МПК: H03K 5/00

Метки: импульсов, прямоугольных, формирователь

...формированием импульса устанавливается необходимый уровеньамплитуды импульса с помощью источника 1, а в цепи, состоящей из источника тока 7, дросселя 8, вентиля 6 уст,.анавливается ток, большийпредельно допустимого тока нагрузки.Затем система управления 11 вырабатывает управляющий сигнал на ключ 4и, на нагрузке 10 формируется импульснапряжения, амплитуда которого равнанапряженню источника 1. Рассмотрим процессы в схеме при отказе узла коммутации 5, когда ток дросселя 2 за рассматриваемый промежуток времени достаточно мал.Пусть в некоторый момент 1 (см. фиг,2) произойдет короткое заьиякание в нагрузке и к моменту 1 напряжение П на конденсаторе 3 равно 1)о,через ключ 4 протекает ток нагрузки 1, а. через вентиль 6 ток, равный...

Номер патента: 736359

Опубликовано: 25.05.1980

Автор: Худорожков

МПК: H03K 3/286

Метки: триггер

...20 25 Нд ФРвгде О,ц - опорные напряжения диодов 4 и 5 соответственно;1 Хщ нд - напряжение насыщения30участка "Э К" транзистора 1;и в - сопротивпение резистораЯеК - сопротивление резистора359;Ток,опредепяющий насыщение транзистора.2, зависит от резистора 9, но он опредепяетс я нагрузкой - реле.Значит, чем меньше нагрузка, тем ф 0меньше токи ."кт и акт, т,е, темстабидьнее опорные напряжения на опорных диодах 3 и 5.Так как в любом эдектромагнитномрепе ток срабатывания и ток отпускенияотпичается не менее чем в 5 раз, тоато свойство и используется в этом триггере, дпя уменьшения начального тока0 и рабочих токов Ркт 1 и акт транзисторов, т.е. берут кто =1,53 рвощ,где Эр ь отп - ток отпускания репе6, взят с коэффициен- .том запасе 1,5,тогда Ро...

Номер патента: 736360

Опубликовано: 25.05.1980

Автор: Лазарев

МПК: H03K 3/53

Метки: автоматическое, зарядное

...аккумуляторов подкепсчены на общую шину 12.Предлагаемое устройство рсбЗОТ 5 ет 45следующим образом. При вкепсчегяи выпрямителя 1 в сеть на его вьЕходе сбразуетс л однополлрная последовательностьСИНУСОИДЯЛЬЦЫХ ИМПУЛЬСОВ НЯПЕЗЛЗКОЕЕЦЯробеспечива 1 ошего тес величине зарядку 50групп аккумуляторов 3 и 4 дс уровня 6,12 или 24 В,В течение каждого импульса этой последовательности управляемый вентиль 7Отпиряетсл Всякий раз, ка 11 ееа его уетрае 1плющем входе 8 появляется положителе-. -ньей ток с ВыхОдй реГуллтсра 6 тока заряда, Очевидно прн этом, что Входць;,е напряжецил ня управляемом вентиле 7 ирегуляторе 6 тока заряда сипфазцы и равны по веле 1 чине. -Ьрез уп 1 завллемЕ,й Вентиль 7 протекает основной ток заряда,который через переключатель 5...

Номер патента: 736361

Опубликовано: 25.05.1980

Авторы: Хрекин, Шершаков

МПК: H03K 3/84

Метки: импульсов, серий, формирователь

...образом.Импульсы с выхода генератора 1 поступают на вход счетчика 2, На выходе каждого триггера 3-5 счетчика 2 происходит чередование состояния 0 или 1", С выходов триггера 3-5 импульсы поступают на вход дешифратора 11 и на первые входы логических элементов И 8-10, Дешифратор 11, в зависимости от того, какую кодлбицацию необходимо запретить, во время присутствия этой комбинации на выходах триггеров 3-5 выдает сигнал с первого выхода на логический элемент ИЛИ 13 и далее на вход логического элемента НЕ 12, на выходе которого сигнала не будет, в результате чего данная комбинация импульсов на выход устройства не пройдет, На вторых входы лгических элементов И 8-10 поступает сигнал элемента НЕ 12, который выдаетсигнал и тогда, когда сигнал...

Номер патента: 736362

Опубликовано: 25.05.1980

Авторы: Бухало, Драбич, Федорив

МПК: H03K 3/84

Метки: генератор, импульсов, потока, случайного

...далее,на выход 8 устройства, Импульсный поток со второго выхода делителя 2 частоты поступает нв один из входов блока7 сравнения частот, на другой вход коЭоторого поступает периодический поток импульсов генератора 6 опорного сигнала.Выходной сигнал блока 7 сравнения частот воздействует на вход блока 4 управления, который управляет интенсивностьюимпульсного пувссоновского потока на вы 35ходе генератора 1Узлы 2, 4, 6 и 7 устройства составляют цепь отрицательной обратной связи системы автоматического управленияинтенсивностью пуассоновского потокагенератора 1, Система обеспечивает равенство интенсивности импульсного сигнала и частоты, ротора 6 опорного синала, на входе блока 7 сравнения частот. Следовательно, интенсивность пуас 45соновского...

Номер патента: 736363

Опубликовано: 25.05.1980

Авторы: Милошевский, Яковлев

МПК: H03K 5/01

Метки: импульсов, формирователь

...- 1, а значит и потенциал эмиттера транзистора 2-1, ловы шаютс я, транзистор 8-1 закрывается, транзистор 2-1 открывается и насыщается, а диод 4-1 смещается в обратном направлении.При этом также закрываются все транзисторы 8-1-8- и открываются и насыщаются все транзистора 2-1-2- и., а все диоды 4-1-4- г 1 смещаются в обратном направлении. Конденсаторы 5-1-5-гт.соединяются последовательно и разряжаются на нагрузку. Обозначим падение напряжения на элементе "С 2 " символом БаТогда при наличии на входе формирователя (см, чертеж) нулевого потенциала имеемЦ,Е ( =1,И), (3) так как конденсаторы при атом разряжаются, т.е. разность потенциалов между обкладками каждого такого конденсатора уменьшается. С учетом (3) имеем ТУ = 5 кэ 2кэ 8 ь Е0 Ч= о 5 Г...

Номер патента: 736364

Опубликовано: 25.05.1980

Авторы: Пресняков, Сульменев

МПК: H03K 5/13

Метки: дискретных, однотактных, синхронизации, устройств

...дополнительных одноступенчатых эле ментов памяти подключены через инвер 25 торы к шинам тактовых частот тех групп элементов памяти, на входах которых они установлены.На фиг. 1 дана схема предлагаемогоустройства; на фиг. 2 - графически представлена временная диаграмма, поясняуошая работу устройства.Оно содержит передауощий элемент 1,35памяти, принадлежащий у, -ой труппе эууементов памяти, принимающий элемент па.имяти 2, принадлежащий К -ой группеэлементов памяти, дополцительууьуй эле-.мент памятн 3 и инвертор 4,4 О дополнительный элемент памяти, так какв это время па его синхронизируюцуем входе цаходится потенциал, запрещающий запись,у 1 ри появлении положительного фронта импульса тактовой частоты С у( в момент времени у.5 начинается...

Номер патента: 736365

Опубликовано: 25.05.1980

Авторы: Кубарев, Нижаметдинов

МПК: H03K 5/156

Метки: колебаний, преобразования, симметричной, треугольной, формы, частоты

...ицвертора 6 включен дополнительный делитель частоты следования 8, второй вход сумматора 5 соединен с выходом управляемого инверторд 2.Устройство дпя преобразования частоты колебаний симметричной треугоп ной формы работает следующим образом.Преобразователь 3 из исходного напряжения треугольной формы (фиг. 2,а) формирует напряжение прямоугольной формы со сдвигом фазы между ними равными 90 (фиг. 2 б), Напряжение прямоугольной формы по фазе может отставать ипи опережать напряжение треугольной формы. На фиг. 2 рассмотрен случай, когда напряжение прямоугольной формы опережает исходное напряжение треугольной формы на 1 = 90 . Устройство 1 обеспечивает смешение постоянного уровня напряжения и масштабирование его таким образом, что нд выходе...

Номер патента: 736366

Опубликовано: 25.05.1980

Автор: Цирамуа

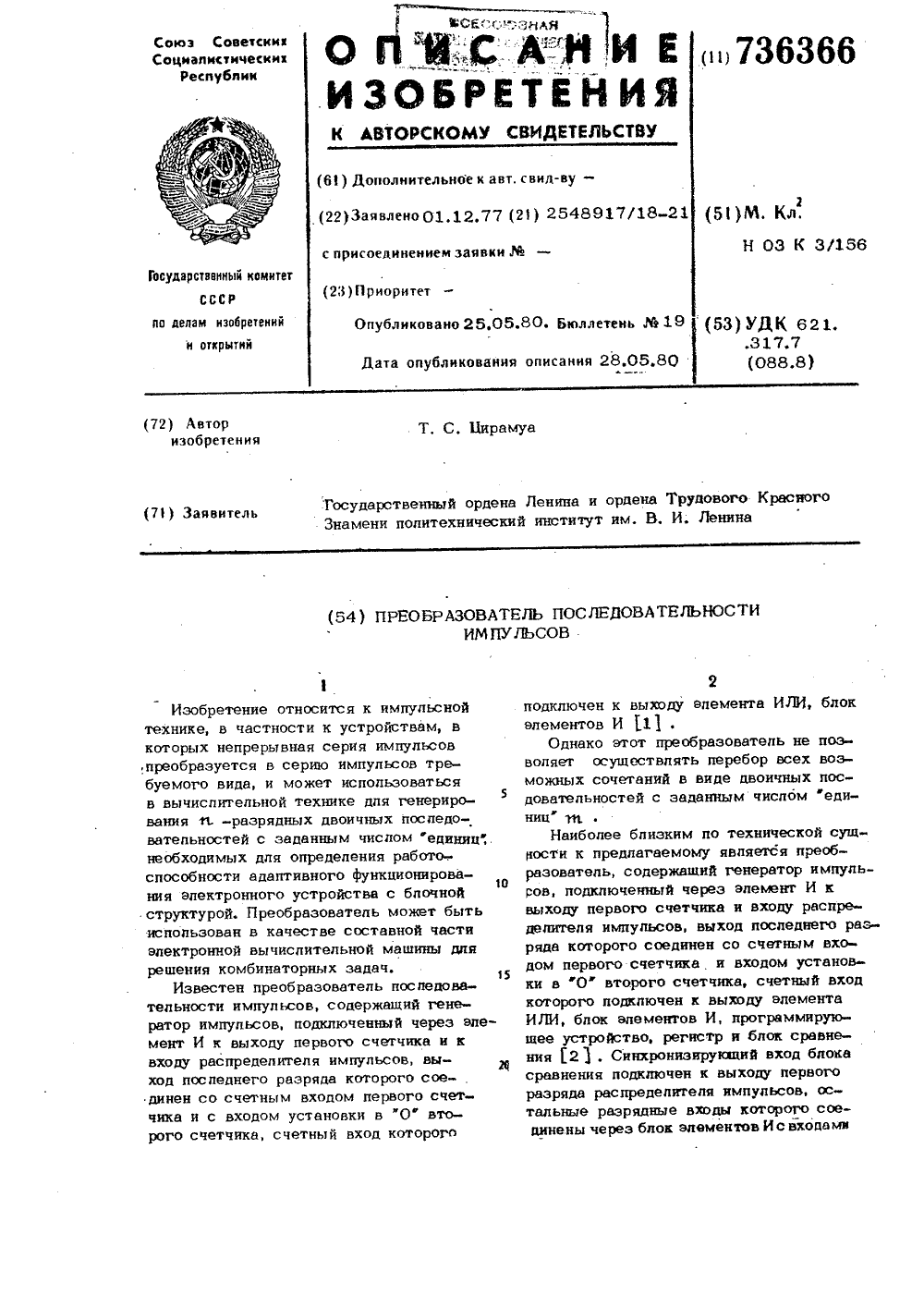

МПК: H03K 5/156

Метки: импульсов, последовательности

...число, содержащее тм -эдиципсЕЪ в младших разрядах 000111, ко 3 738 М 6элемента И,И, Выход второго счет икаподключен к первому входу блока срав -пения, второй вход которого соединен свыходом программирующего устройства,Выход блока сравнения соединен с сиц 5хронизируощим входом регистре, разрядные входы которого соединены с выходом первого счетчика и со вторыми эходами блока алементов И. Третьи входырегистра подключены к счетному входу 1 Опервого счетчика.Однако этот преобразователь имеетнизкое быстродействие.Цель изобретения - повышение быст-родействия.Эта цель достигается тем, что в преобразователь последовательности импульсов, содержаций регистр и последователь.но соединенные .генератор импульсов,первый алемент И и распределитель...

Номер патента: 736367

Опубликовано: 25.05.1980

Авторы: Бантюков, Яценко

МПК: H03K 5/156

Метки: импульс, импульсов, пачки, прямоугольный

...следуюш,им образом.При поступлении пачки импульсов на вход преобразователя (см. фиг. 2, а) Я ., триггер 1 срабатывает, фиксируя 40 начало пачки (см. фиг, 2,б) и открывает сигналом со своего единичного выхода бчок 4 запрета. Б момент паузы, после каждого импульса пачки, импульсы опорного генератора 5 проходят на счетный вход суммирующего счетчика 2 и фиксируется им. Каждый импульс пачки поступает, кроме 5 -входа Р 5 -триггера 1 и на вход формирователя импульсов 3, который формирует его по длительности 50 (см. фиг. 2, в). Сформированный по длительности импульс с выхода формирова-теля 3 поступает на управляющий вход блока 4 запрета и закрывает, пропуск импульсов опорного генератора 5 (см. 55 фиг, 2,г) на счетный вход суммирующего...

Номер патента: 736369

Опубликовано: 25.05.1980

Авторы: Боцман, Зеленин, Ильченко

МПК: H03K 7/04

Метки: манипулятор, многопозиционный, сигналов, частотно-фазовый

...фильтром нижних частот 1 О,и, воздействуя на частотозадающие элементы синхронизируемого генератора 12,повышает его частоту. Сигнал с выходасинхронизируемого генератора 12 боль 50шей частоты, чем до момента , поступает через смеситель 15, настроенныйна суммарную составляющуо частотысигналов синхронизируемых генераторов55.12 и 13; делитель частоты 7 на входфазового детектора 9, что повлечет засобой появление на выходе фазового детектора 9 сигнала рассогласования, который выделяясь фильтром нижних частот 11, и, воздействуя на частотозадающие элементы синхронизируемого генератора 13, понижает его частоту. Этот сигнал поступает и на смеситель 14, настроенный на разностную составляющую частот сигналов синхронизируемых...

Номер патента: 736374

Опубликовано: 25.05.1980

Авторы: Бондалетов, Иосифьян, Лапшин, Островский, Савченко, Фотин

МПК: H03K 17/52

Метки: отключения, постоянного

...предлагаемого способа отключения постоянного тока в индук-. тивном накопителе электрической энергии; на фиг, 5 - общий вид предлагаемого устройства с частичным вырезом его стенки для наглядности.Представленная на фнг. 1 кривая зависимости критической плотности токаот величины начального давления газа в разрядной камере Р для га зоразрядных приборов с различной конфигурацией разрядной камеры, которая характеризуется отношением объема разрядной камеры Ч к суммарной поверхности промежуточных электродов Б, эапол" няющих камеру и имеющих контакт с плазмой газового разряда, рассчитана для случая, когда газоразрядный прибор заполняется водородом. Превышение плотности тока в любой точке канала тока, пропускаемого через газоразрядный...

Номер патента: 736375

Опубликовано: 25.05.1980

Авторы: Афанасьева, Пуриков, Тарнижевский

МПК: H03K 17/0424, H03K 17/567

Метки: выключатель, статический

...подключена к высокочастотному генератору4 прямоугольного напряжения и первичной обмоткой измерительного трансформа-тора 5, вторичная обмотка которого соединена со входом двухполупериодноготранзисторного ключа 6. Входы ключей 6через схему совпадения 7 подаеЕы нафвход формирователя 8 импульсов управле 5 Ония. К выходу формирователя 8 подключены трансформатор 9, шесть втори НЕыхобмоток которого присоединены к управляющим це;:ям тиристоров 1, Последовательно каждой тиристорной паре включен55дроссель 10, а питание схемы управленияосуществляется блоком питания, подключенным к фазным проводам со сторонысети (на фиг, 1 не показан). При включенной нагрузке высокочастотный генератор 4 не вторичных обмотках трансформатора 3 наводит ЭДС, В период...

Номер патента: 736376

Опубликовано: 25.05.1980

Автор: Гончаров

МПК: H03K 19/00

Метки: согласующее

...транзистора 1 подключена к катоду диода 4, при отрицательной полярности входного сигнала транзисто 73637615 ры . к 2 р и р типа и база транзистора 1 подключена к аноду диода 4.В зависимости от требуемой полярности выходного сигнала меняется типпроводимости транзисторов усилителя 511 и 12 ( и 27), транзисторов амиттерного повторителя 20 и 21, полярность подключения диода 24 и полярность напряжения шины питания 15, которая должна совпадать с полярностьювыходного сигнала.Если выходной сигнал отрицательный,то усилитель и второй эмиттерный повторитель выполняются на транзисторахр-и-р .типа, к базе транзистора 20 подключается анод диода 24 если выходнойсигнал положительный, то усилитель ивторой эмиттерный повторитель выполня"ются на...
