Номер патента: 674208

Опубликовано: 15.07.1979

Авторы: Бындыч, Евстрат, Ильченко, Мураховский, Остапов, Щербаков

МПК: H03K 5/156

Метки: импульса, импульсов, огибающего, серию, формирователь

...Вюу Составитель В. СтепановРедактор Т, 10 рчикова Техред 3, Фанта Корректор Е, Лукач Тираж 1059 П ЦНИИПИ Государственного копо делам изобретений и от 13035, Москва, Ж, Раушск 556 Зак дни сноемитета СССРрытийая наб д, 4(5 ал ППП "Патент", г. Ужгород, ул, Проектна 4 3установочного импульса, первый выход которого подключен к и+1-му входу блока переписи,а второй выход связан с вторым входом тригге.ра, выход которого подключен к второму вхо ду ключа.Функциональная схема формирователя импуль.са показана на чертеже, Она содержит входнуюшину 1, генератор опорной частоты 2, ключ 3,счетчик 4, задатчик периода 5, блок переписи 6,блок формирования 7 установочного импульсаи триггер 8,Работает формирователь следующим образом. Первым полупериодом...

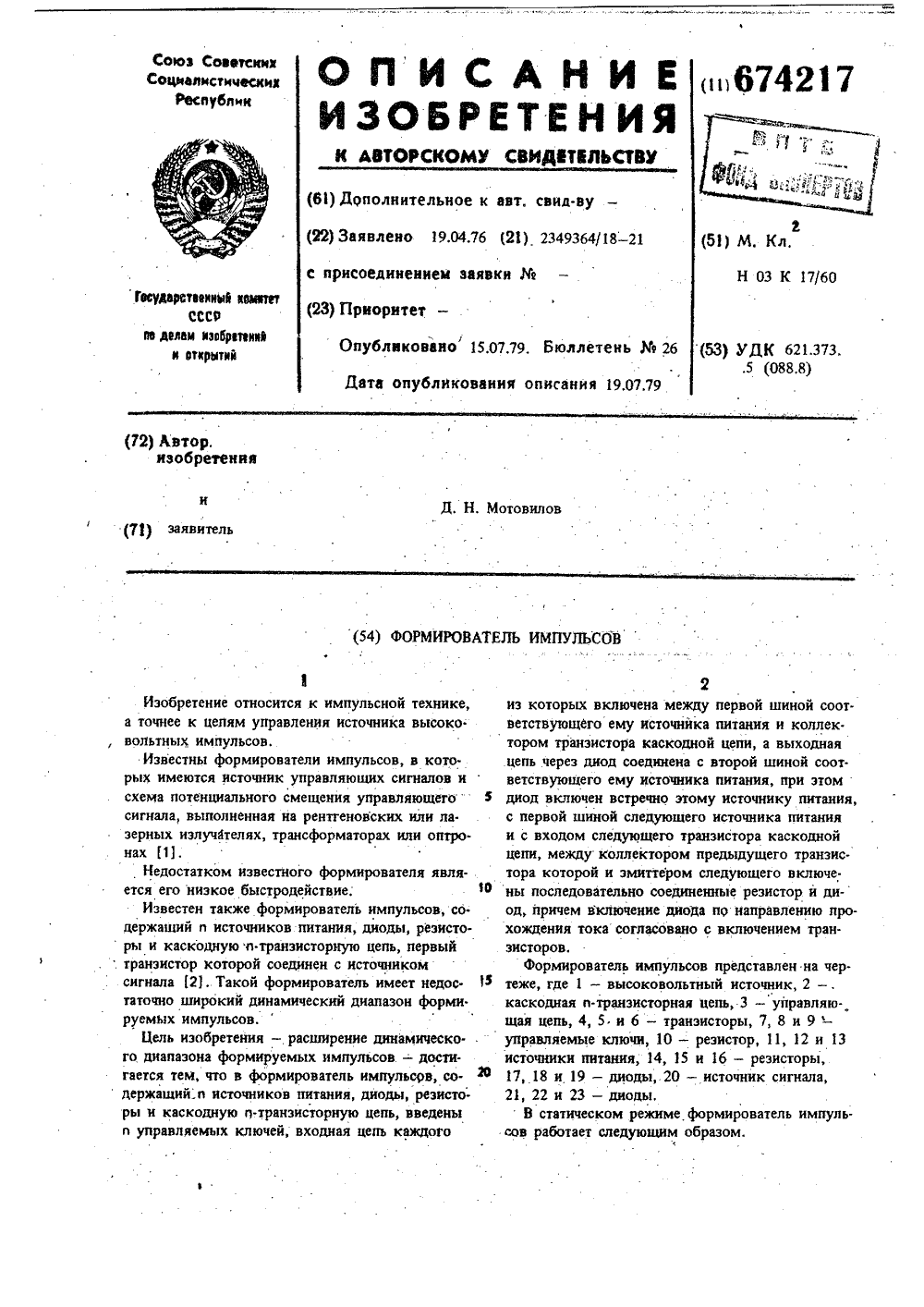

Номер патента: 674217

Опубликовано: 15.07.1979

Автор: Мотовилов

МПК: H03K 17/60

Метки: импульсов, формирователь

...к приводят лишь к появленйю небольшого начального напряжения на резистивной нагрузке высоковольтного ксточкика(на чертеже не показана). Прк изменении нижнего уровня управляющего сигнала источника 20 на верхний транзистор 4, открывается, потенциал его коллектора резкоснижается и в его коллектор начинает течь токключа 7, В зто время транзисторы 5 и 6 оставтся запертыми обратным напряжением эмиттербазы, В начале процесса открывания ключа 7 потенциал базы транзистора 5 соответственно иовышается, в результате транзистор 5 открывается,через его коллектор начинает течь открывающийток из ключа 8, Ключ 8 начинает открываться,в результате потенциал базы транзистора 6 новышается, а потенциал эмкттера снижается, транзистор 6 открывается и...

Номер патента: 674218

Опубликовано: 15.07.1979

Авторы: Мацаль, Рыбак, Сырель

МПК: H03K 17/78

Метки: ключ, переменного

...к источнику питания 4. Вход оптрона 5 шунтирован дополнительным тиристором 8, анод которо го подключен через резистор 9 к общей точке соединения выпрямителя 6 и одного из выводов конденсатора 7, а катод - к другому выводу конденсатора и к источнику питания 4.674218 Формула изобретения оставитель Ю. Васильевехред 3. Жнта Корректор Е. Лукач Редактор Т. Юрчикова Заказ 4105/56 Тираж 1059 ЦНИИПИ Государственного по делам изобретени 113035, Москва, Ж - 35, РауцтсПодписное комитета ССС й и открытий ая наб., д, 4/5 илиал ППП "Патент ород, ул. Проектная,3Ключ переменного тока работает следующимобразом.В исходном состоянии на управляющем электроде дополнительного тиристора 8 присутствуетсигнал постоянного тока, В начале каждого периода от...

Номер патента: 674621

Опубликовано: 15.07.1979

Авторы: Кузьмин, Сафонов

МПК: H03K 4/08

Метки: генератор, импульсов, пилообразной, формы

...напряжение дифференцируется дифферснцирующимц цепочками 6 и 10. Импульсы напряжешся, получающие. ся при дифференцировагииц заднего фронта пилы (фиг, 2 б), ограссцчиваются по амплитуде прц помощи двустороссстих ограничителей 7 ц 11, наличие которых позволяет получить на выходах уссслителей 8 и 12 импульсов постоянную составляющую импульсного ссапряжения (фиг, 2 в), вели- сина и знак которой зависят от величины и знака взассхсссосс расстойки автогенераторов 1 ц 2. Выходные напряжешся усилителей импульсов поступают через сумматоры 9 и 13 на входы управления автогецераторов 1 и 2 и уссеньшают цх начальную расстройку, т. с. происходит стабилизация скорости нарастания (поиска),Наличие цепей управления коэффициентом передачи...

Номер патента: 675590

Опубликовано: 25.07.1979

Авторы: Гетман, Юсупов

МПК: H03K 3/335

Метки: постоянного

...(или два четырехслойных двухбазовых диода) с управляющими электродами из р- и п-областей, времязадающий конденсатор и нагрузку 11.Недостатком известного преобразователя является нелинейная зависимость как частоты следования импульсов, так и временного интервала между импульсами от пребразуемого напряжения.Цель изобретения - повышение линейности и точности преобразования.Поставленная цель достигается тем, что в преобразователь постоянного напряжения, содержащий два последовательно соединенных тиристора с управляющими электродами из р- и и-областей и нагрузку, подключенную через конденсатор параллельно одному из тиристоров, управляющие электроды которых соединены между собой, введен исиведена принципиальнаго преобразователя.ь...

Номер патента: 675591

Опубликовано: 25.07.1979

Автор: Коган

МПК: H03K 3/80

Метки: сигнала, составного, формирования

...частоту, преобразователь 6 числа в код постоянного веса, первый ключ 7, второй ключ 8.Устройство работает следующим обр Фрмирователи 1, 2 и 3 формирую номеру Й сигнала числа, а, Ь, с, связа соотношением Х = а(п - 1) К + (Ь - 1) 0 а п - 1; 1 =.Ь =.и - 1; 0(с(1 с 0. Я -.М - 1.Число а переписывается из формирователя 1 в накапливающий сумматор 4, а число с вводится из формирователя 3 в преобразователь 6 числа в код постоянного веса, где образуется 8-разрядная комбинация веса гп, первый разряд которой - единичный.При форла 1-ая еди и мировании 1-го интервала сигна нида в-м разряде комбинаци675591 Формула изобретения Составитель О. КабариРедактор О. Степина Техред О. ЛуговаяЗаказ 4583(49 Тираж 1060ЦН И И П И Государствейного комитетапо делам...

Номер патента: 675592

Опубликовано: 25.07.1979

Автор: Чурбаков

МПК: H03K 4/08

Метки: генератор, пилообразного, управляемый

...+ный ключ 1, времязадающий конденсатор 2,усилитель-повторитель 3 сигнала, фотодиод4, источник 5 света, блок 6 управления,Формула изобретения Устройство работает следующим образы.При размыкании управляемого разрядного ключа 1 конденсатор 2 заряжается фототоком фотодиода 4, Величина фототока определяется величиной выходного сигнала источника 5 света, задаваемого от блока 6 управления. Возрастающее напряжение на конденсаторе 2 воспроизводится на выходе 40 усилителя-повторителя 3 сигнала, и нулевое напряжение на электродах фотодиода 4 сохраняется в любой момент времени, что устраняет влияние дифференциального сопротивления фотодиода на линейность и обеспечивает постоянство зарядного тока. При этом линейность пилообразного...

Номер патента: 675593

Опубликовано: 25.07.1979

Автор: Мотовилов

МПК: H03K 5/153

Метки: пороговое

...наоба входа элемента 6, на выходе которого устанавливается уровень "Оф. Вэтот момент формируется задний фронтвыходного импульса. С выхода элемента4 уровень "1" поступает на.Я - входК Я-триггера и устнавливает на его выходе уровень "О", что завершает установку всего устройства в исходное состояние,Пороговое устройство, содержащее последовательно соединенные пороговый элемент верхнего уровня, элемент И и элемент ИЛИ, выходом подключенный к выходной шине, пороговый элемент нижнего уровня, входом подключенный к . входной шине, а выходом - к другому входу элемента Ио т л и ч а ю щ ее с я тем, что, с целью повышения помехоустойчивости, в него введены элемент И и Я- триггер, причем первый вход дополнительного элемента И подключен квыходу...

Номер патента: 675595

Опубликовано: 25.07.1979

Автор: Турченков

МПК: H03K 9/06

Метки: импульсы, переменного, частоты

...резистором 6.Сравнителный анализ предлагаемого о преобразователя частоты переменногонапряжения в импульсы тока с известными показал, что. его достоинство заключается в малой потребляемой мощности от источника входного напряжения и 1 5 простоте,3Он содержит входной вывод 1 для подключения источникавходного напряжения (любой формы) через диод 2 (ко торый необходим только в том случае, если источник имеет на выходе переменную полярность), соединенныйс левой обкладкой конденсатора 3 и катодом четырехслойного диода 4, анод которого соединен с базой транзистора 5, при этом его база и коллектор через резисторы 6 и 7 соединены с входным выводом 8, а эмиттер этого же транзистора соединен правой обкладкой конденсатора 3 и через дополнительный диод...

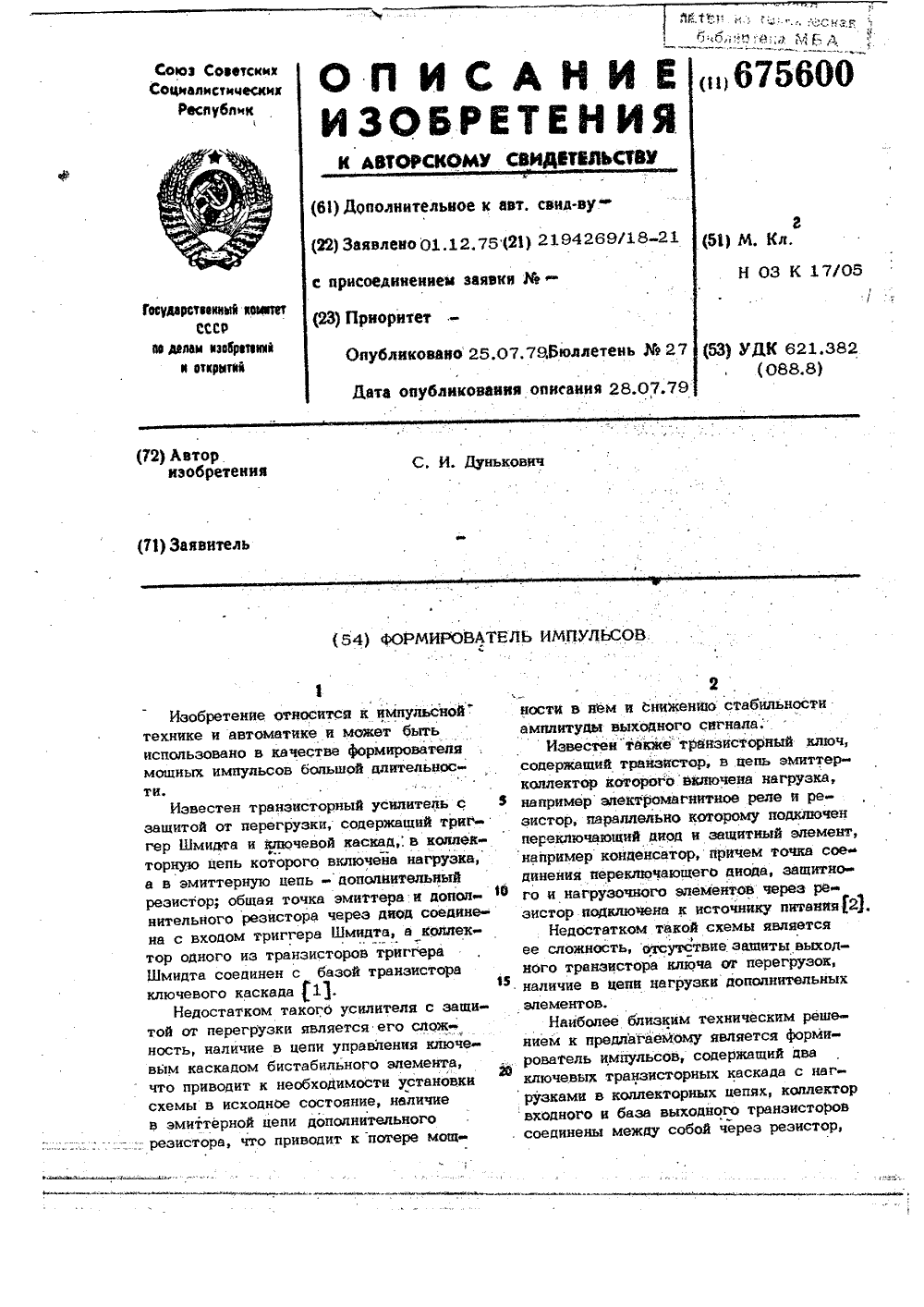

Номер патента: 675600

Опубликовано: 25.07.1979

Автор: Дунькович

МПК: H03K 17/08

Метки: импульсов, формирователь

...Юная электрическая схема формирователяимпульсов.формирователь состоит из двух ключевых каскадов, собранных на транзисторах1 и 2, В коллекторную цепь транзистора1 включена нагрузка 3, в коллекторнуюцепь транзистора 2 включен резистор 4,а в эмиттерную цепь источник 5 напря-.жения смещения. Связь между каскадами.осуществляется с помощью резистора 6.На входе формирователя включен ограничительный резистор 7, причем точка соединения резистора 7 с базой транзистора 2 через диод 8 соединена с коллектором транзистора 1.35Схема работает следующим образом.При отсутствии сигналана входеформирователя транзистор 2 заперт" напряжением смещения источника 5, транзистор 1 также заперт и ток в нагрузкеотсутствует,Запйранйе транзистора 1...

Номер патента: 675601

Опубликовано: 25.07.1979

Автор: Рогаткин

МПК: H03K 17/60

Метки: ключ, электронный

...диодом, который включен в пря-.мом направлении, о т л и ч а ю щ и й,о ся тем, что, с целью увеличения нагрузочкой способности и КПД, допопнительно введены управляющий транзистор" и-р-М-типа проводимости, второй. диод итретий резистор, который включен междуэмиттером и базой управляющего транзистора, причем эмиттер управляющего транзистора соединен с базой ключевого " " транзистора, коплектор - с шиной источника питания, а база - со вторым выводом первого резистора, второй диод вклю - чен между базой транзистора входногоэмиттерного повторителя и первым дио .дом и имеет одинаковую с последнимполчрность включения.55 Источники информации принятые Вовнимание цри экспертизе1, Каталог ИМОасИ бетасоадисМ йкесь ЪгЕугаед. йЬ сийь,Иве...

Номер патента: 675602

Опубликовано: 25.07.1979

Авторы: Коршунов, Леонтьев, Симкин, Филатов

МПК: H03K 17/60

Метки: активное, вероятностное, реле

...при отсутствиисигнала на входе устройства активное;вероятностное реле 20 находится в состоянии - 1 (см, фиг, 2, в) эасчет приложенного к неинвертирующему входу дифференциального УПТ 7 напряжения смещеныИр,= - 0,53(фиг. 2,б) с делителяна резисторах 12 и 13. Полевой транзистор 2 открыт нулевым потенциаломс выхода УПТ 14 и шунтирует резистор6 цепи обратной связи входного УПТ 1.В результате этого коэффициент усиления,входного усилителя меньше единицы, Поэ":тому поступающий на вход устройстваположительный импульс Х И) ослабляет-ся входным УПТ 1 вК,-раз (фиг. 2,б)и подается на инвертирующий вход дифференциального УПТ 7. Переход активного вероятностного реле из состояния -1в состояние +1 начинается в моментравенства напряжений,...

Номер патента: 677068

Опубликовано: 30.07.1979

Авторы: Беговщиц, Львовский, Татарченко

МПК: H03K 3/02

Метки: генератор, функциональный

...И. На чертеже приведена структурная электрическая схема устройства.Устройство содержит задающий генератор 1, пересчетный элемент 2, первый 3, второй 4 и третий 5 элементы И, первый 6 и второй 7 элементы ИЛИ, переключающий элемент 8, выходной ключ 9.Работает устройство следующим обранаций с его выходов подаются на входы логических элементов И 3, 4, 5, на выходах которых образуются последовательности импульсов, частота которых определяется количеством триггеров пересчетного элемента 2 и частотой импульсов, поступающих с выхода задающего генератора 1. Совокупность логических элементов И 3, 4, 5 охватывает все возможные комбинации устойчивых состояний последнего, т. е, за цикл .работы пересчетного элемента на вы, ходе каждого из логических...

Номер патента: 677069

Опубликовано: 30.07.1979

Авторы: Дмитриков, Панфилов, Пашев

МПК: H03K 3/027

Метки: генератор, двухтактный

...импульсов по двум каналам. Процессы, протекающие в каналах, 15 идентичны, поэтому рассматривается работа одного из них.С одного из выходов распределителя импульсов импульсы с частотой генерируемых колебаний поступают на входы основного 20 триггера 3 и дополнительного триггера 16 и включают их. При включении триггера 3 на его выходе формируется сигнал, отпирающий транзисторный ключ 5. Одновременно с включением транзисторного ключа 5 25 сигнал с выхода триггера 3 через элемент ИЛИ 14 поступает на второй вход счетчика 12 и открывает его для прохождения импульсов высокой частоты с задающего генератора 1, Через полпериода генерируемой зо частоты с выхода счетчика 12 подается сигнал на выключение триггера 3 и, следовательно, снимающий...

Номер патента: 677070

Опубликовано: 30.07.1979

Авторы: Берзин, Якимаха

МПК: H03K 3/281

Метки: автоколебательный, дополняющих, мдп, мультивибратор, транзисторах

...либо с источником 20 смещения противоположной полярности напряжения. Резистор 2 подключен между затвором аналогового ключа и шиной 17 питания,Мультивибратор на дополняющих МДП- транзисторах работает следующим образом.Если переключатель 3 находится в положении Выкв, то мультивибратор работает в автоколебательном режиме с определенной частотой и скважностью, Выход 6 мультивибратора отключен от выхода 16 элемента ИЛИ в , поскольку транзистор аналогового ключа заперт низким потенциалом затвора относительно истока.Пусть в произвольный момент времени на выходе 6 мультивибратора высокий уровень напряжения (логическая 1), а на выходе 9 - низкий уровень (логический О). При переключении переключателя 3 в положение Вкл высокий уровень...

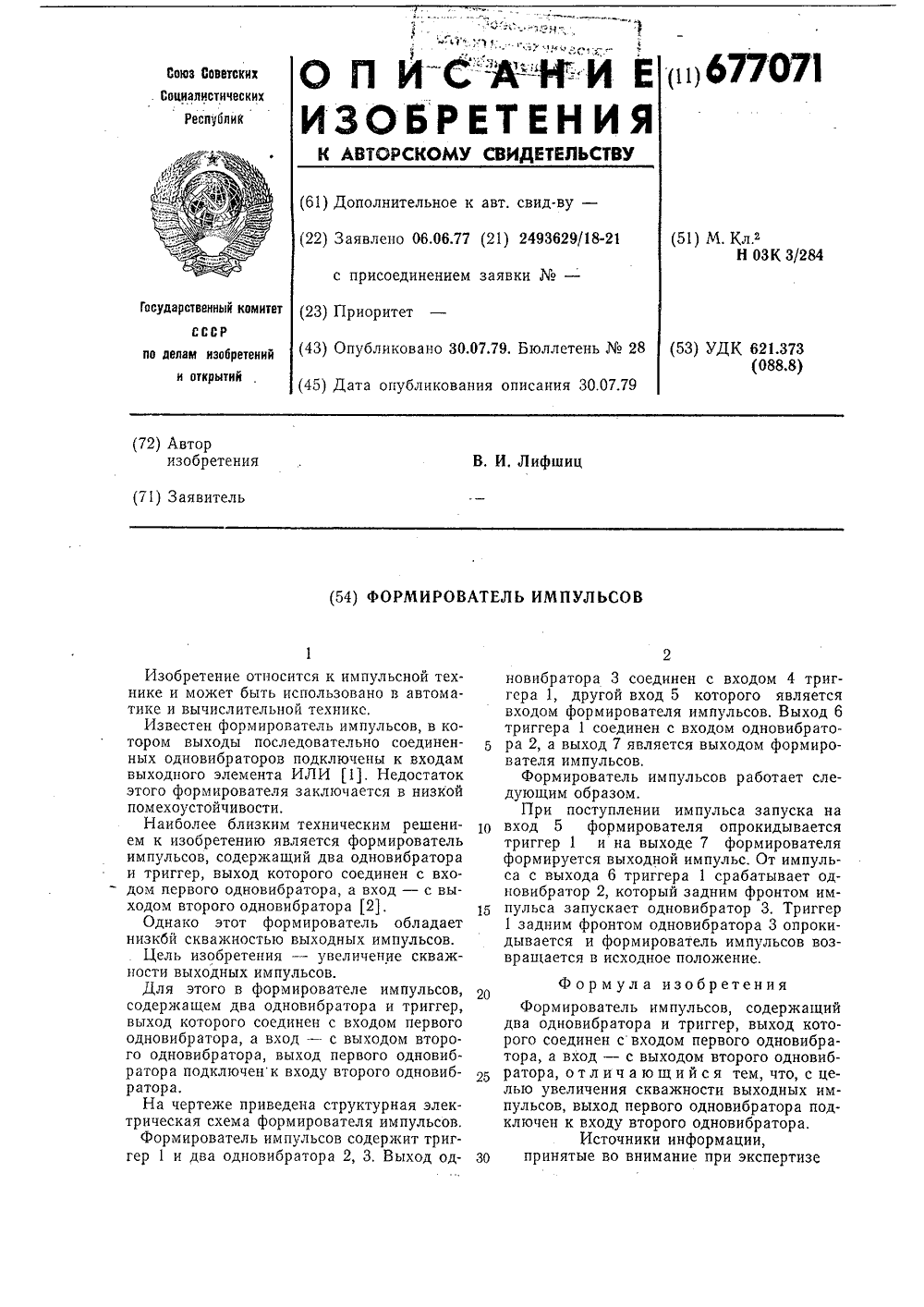

Номер патента: 677071

Опубликовано: 30.07.1979

Автор: Лифшиц

МПК: H03K 3/284

Метки: импульсов, формирователь

...а вход - с выходом второго одновибратора, выход первого одновибратора подключенк входу второго одновибратора.На чертеже приведена структурная электрическая схема формирователя импульсов,Формирователь импульсов содержит триггер 1 и два одновибратора 2, 3. Выход од- зо новибратора 3 соединен с входом 4 триггера 1, другой вход 5 которого является входом формирователя импульсов. Выход 6 триггера 1 соединен с входом одновибратора 2, а выход 7 является выходом формирователя импульсов,Формирователь импульсов работает следующим образом.При поступлении импульса запуска на вход 5 формирователя опрокидывается триггер 1 и на выходе 7 формирователя формируется выходной импульс. От импульса с выхода 6 триггера 1 срабатывает...

Номер патента: 677072

Опубликовано: 30.07.1979

Авторы: Борисов, Ицкович, Когутенко, Кравченко, Мерзляк

МПК: H03K 3/284

Метки: одновибратор

...дополнительный резистор 9, делитель 10 напряжения и резисторы 11, 12.Одновибратор работает следующим образом,В начальном состоянии на вход 5 подается высокий потенциал (сигнал 1), на выходе Я - сигнал О, на выходеТ - сигнал 1, транзистор 7 заперт, конденсатор 4 заряжен до напряжения, соответствующего сигналу 1 (на нижней обкладке +). При подаче на вход сигнала О,Составитель В. БугровРедакгор Т. Рыбалсва Корректор И. Позниковскап Заказ 1690/6 Изд. Ио 454 Тираж 1060ИПО Поиск Государственного комитета СССР по делам изоб113035, Москва, Ж, Раушская наб., д. 4,5 Подписное гий и открытийографип, пр. Сапуноьа,3триггер перебрасывается, на выходе Я, подсоединенном к нижней обкладке конденсатора, появляется сигнал 0, при этом отрицательное...

Номер патента: 677073

Опубликовано: 30.07.1979

Авторы: Евдокимов, Косинский, Судьин

МПК: H03K 3/286

Метки: д-триггер

...затворМОП-транзистора 16 последний открывается, так как открыт последовательно соединенный с ним МОП-транзистор 17 (на затворе потенциал, приблизительно равныйпотенциалу источника питания).Емкость МОП-транзистора 7 разряжаетсячерез МОП-транзисторы 16 и 17 до потенциала, приблизительно равного потенциалуЗемля.При поступлении сигнала 4 на затворМОП-транзистора 5 МОП-транзистор открывается, и его выходная емкость заряжается до потенциала, приблизительно равного потенциалу источника питания.По сигналу фазыпоступающему навходную шину 24 и на затвор транзистораб, МОП-транзистор нс открывается, так какзакрыт последовательно соединенный с нимМОП-транзистор 7 (на затворе потенциал,приблизительно равный потенциалу Земля). Следовательно, выходная...

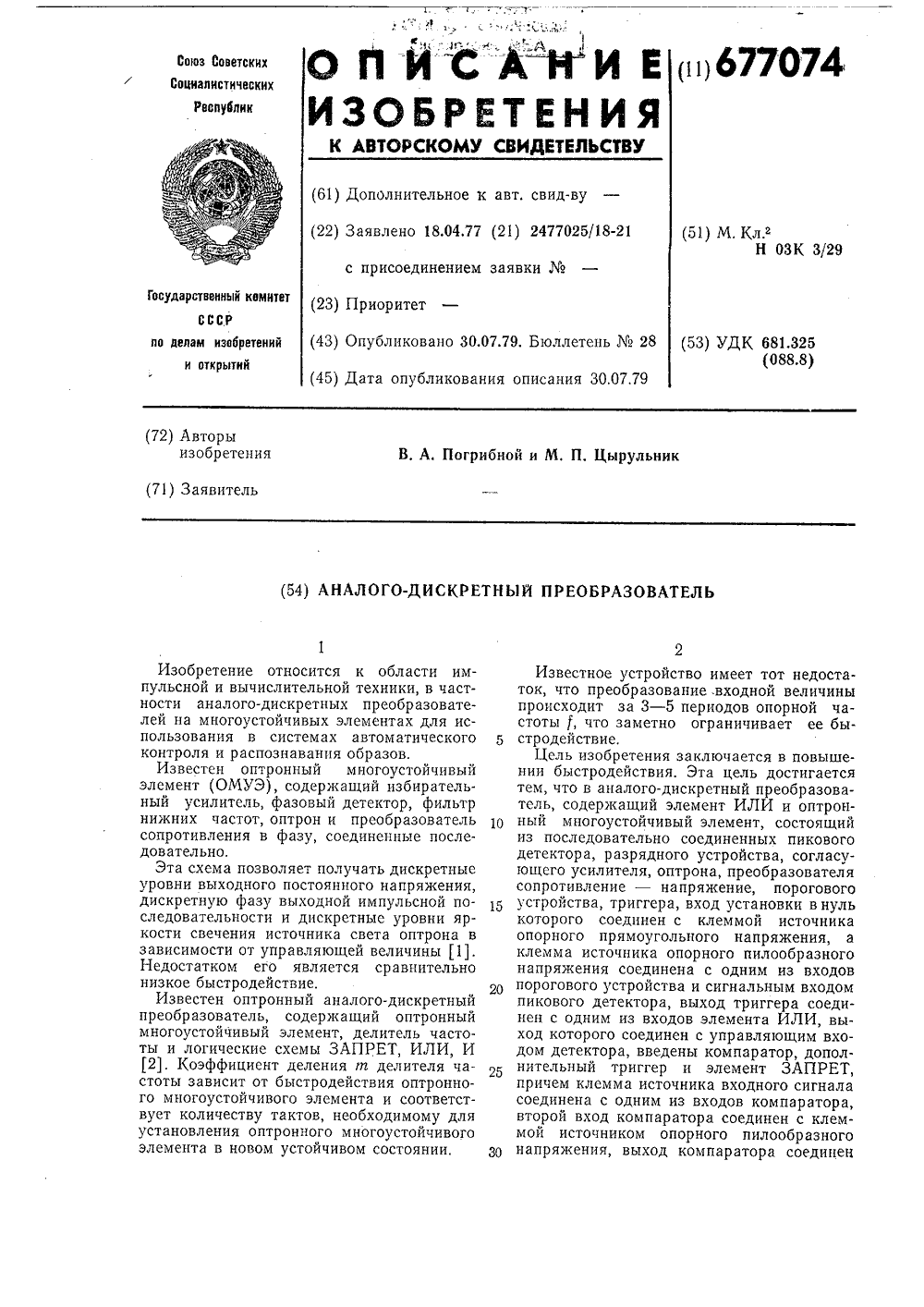

Номер патента: 677074

Опубликовано: 30.07.1979

Авторы: Погрибной, Цырульник

МПК: H03K 3/29

Метки: аналого-дискретный

...1 О 15 20 25 30 35 ао 45 50 55 60 65 ройства, При этом устройство находится в нулевом устойчивом состоянии, которое характеризуется дискретными значениями выходного напряжения Увысилы света Фисточника света оптрона и фазы живых выходной импульсной последовательности.Для перехода многоустойчивого элемента в более высокое устойчивое состояние на вход устройства необходимо подать соответствующую величину входного напряжения У (фиг. 2). На компараторе 3 происходит сравнение опорного пилообразного напряжения с величиной входного напряжения У.В момент сравнения на выходе компаратора 3 генерируется импульс Укоторый перебрасывает триггер 4 в единичное состояние, Последний будет находиться в этом состоянии до момента прихода ближайшего импульса...

Номер патента: 677075

Опубликовано: 30.07.1979

Авторы: Тимофеев, Фомишкин

МПК: H03K 3/29

Метки: многоустойчивый, элемент

...В положительную полуволну хронирующий конденсатор стремится перезарядиться, За этот период напряжение на нем изменится на величину ау=У, (1 - е р),тгде 1= - ,2Т - период переменного тока;гр - постоянная времени цепи разряда.Постоянная времени тр цепи разряда Сь Л, Йз выбирается так, чтобы тр)г. С помощью переменного высокоомного резистора Р можно менять ср, тем самым изменяя величины переменной и постоянной составляющих на выходе делителя 3 опорного напряжения. Диод Р, препятствует разряду хронирующего конденсатора при положительной полуволне переменного напряжения. Напряжение с выхода делителя 3 опорного напряжения воздействует через вход 5 на компаратор 2 (диод Р).В каждую отрицательную полуволну переменного напряжения на...

Номер патента: 677076

Опубликовано: 30.07.1979

Авторы: Гершенкрой, Козлов

МПК: H03K 3/53

Метки: генератор, импульсов

...и соединены через дополнительно введенные конденсаторы в последовательный ряд.В качестве управляемого коммутатора выбран один из средних коммутаторов последовательного ряда.На чертеже приведена принципиальная электрическая схема генератора,Конденсаторы 11 - 1 подключены к источнику зарядного напряжения, состоящему из высоковольтного трансформатора 2 и выпрямителя 3. Каждый последующий из конденсаторов включен параллельно предыдущему через разделительный элемент 41 - 4,(на схеме - катушка индуктивности). В цепь разряда каждого из этих конденсаторов на общий индуктор 5 включены коммутаторы 61 - 6 (искровые разрядники), один из которых (6) выполнен управляемым. Коммутаторы соединены в последова677076 оставитель Ю. Еркин Корректор И....

Номер патента: 677077

Опубликовано: 30.07.1979

Авторы: Коротков, Михайлов

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...входу триггера, дополнительно введены два блока управления коэффициентами счета и блок команд, выходы которого через блоки управления коэффициентами счета подключены соответственно к управляющим входам первого и второго счетчиков импульсов,Блок-схема устроиства показанатеже,Устройство содержит генераторных импульсов, вентили 2, 3 и 4, тсчетчики 6 и 7 импульсов, блокиравления коэффициентами пересче10 команд, Причем счетчики импулполнены с переменным коэффициересчета.Устройство работает следующзом.В исходном положении счетчикиходятся в исходном состоянии, а трсостоянии О и, следовательно, 1677077 Составительктор Е. Караулова ул рректор И. Позняковск Заказ 2201/10 Изд, Мо 454 Тираж 1060 ПНПО Поиск Государственного комитета СССР по делам...

Номер патента: 677078

Опубликовано: 30.07.1979

Авторы: Зеньков, Овчаренко

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...и блок программного управления,,Недостатком этого устройства является зависимость периода следования серий от числа импульсов в них.Известно также устройство для формирования серий импульсов 12, содержащее генератор импульсов, основной и дополнительный счетчики, триггер, элементы совпадения и блок программного управления.Это устройство позволяет согласно хранимой программе изменять число импульсов в серии, однако период следования серий постоянный.Цель изобретения - регулирование периода следования серий импульсов.Поставленная цель достигается тем, что в известное устройство, содержащее генератор импульсов и триггер, выходы которых соединены с входами элемента совпадения, и блок программного управления, введены распределитель...

Номер патента: 677079

Опубликовано: 30.07.1979

Авторы: Заколдаев, Москов

МПК: H03K 3/84

Метки: временных, интервалов, формирования

...5 задержки, а выход соединенс 5-входом триггера 7. В устройстве времязадающие узлы 1, - 1 состоят из элемента И 3 и Л 5-триггера 8, причем входы элемента И 3 соединены соответственно с первым и вторым входами времязадающего узла, а выходы - с 5-входом триггера 8,Й-вход которого подключен к управляющему входу, а прямой выход - к выходу 45времязадающего узла,В исходном состоянии на входную шинуустройства, составленного из 2 т последовательно соединенных времязадающих узлов, подается сигнал О, соответствующий 50нулевому логическому уровню и поступающий на входы элементов И 2 и 3, а такиена вход инвертора 9. В этом случае триггеры 8 всех времязадающих узлов через инвертор 9 устанавливаются в положение О, 55а триггер 7 через инвертор 9 и...

Номер патента: 677080

Опубликовано: 30.07.1979

Автор: Янушкевич

МПК: H03K 4/02

Метки: ступенчатого, формирователь

...и подключенных к ним через разделительные диоды 6 - 6 резисторах 4, - 4 практически можно считать равным напряжению источника питания (правые половины триггеров закрыты), и по всем резисторам течет ток. Напряжение в общей точке сумматора 7 равно напряжению источника питания.Напряжение, снимаемое с правого выхода каждого триггера, также подается на потенциальные входы соответствующих потенциально-импульсных схем 2, - 2совпадения и закрывает их.При поступлении на вход формирователя первого импульса изменяется состояние только первого триггера, через разделительный диод 5, на делитель, образованный резистором З и резистором сумматора 7, подается напряжение, равное напряжению источника питания. Соотношение сопротивлений делителя определяет...

Номер патента: 677081

Опубликовано: 30.07.1979

Авторы: Дробязко, Пересада, Юдин

МПК: H03K 4/08

Метки: генератор, пилообразного

...напряжение, имеющее высокую линейность. Напряжение на выходе компаратора 1 является двухполярным импульсным напряжением прямоугольной формы со стабильными устойчивыми положениями и высокой крутизной фронтов. На сумматоре 3 из напряжения треугольной формы вычитаются синхронно связанные с ним импульсы прямоугольной формы, поступающие с выхода компаратора 1. Благодаря выбору коэффициентов усиления сумматора по входам таким образом, что в момент переключения автогенератора из одного установившегося положения в другое выходное напряжение сумматора равняется нулю, на его выходе вырабатываются разнополярные чередующиеся импульсы, каждый из которых представляет собой импульс пилообразного напряжения с длительностью обратного фронта, равной...

Номер патента: 677082

Опубликовано: 30.07.1979

Авторы: Вольфовский, Малеев, Трофимов, Федченко

МПК: H03K 5/00

Метки: импульсов, формирователь

...совпадения,Устройство работает следующим образом,В исходном состоянии триггер 1 находится в состоянии О, при этом элемент И 9 открыт, а элемент И 8 закрыт, Элемент И 10 закрыт отрицательным потенциалом, поступающим со второго выхода источника 3 постоянного напряжения через резистор 15 и фильтр б на второй вход элемента И 10. Усилитель 4 управления коммутационным элементом находится в состоянии, при котором обмотка коммутационного элемента обесточена. Через нормально замкнутый контакт 5 реле, включаемого этим усиолителем, положительный потенциал проходит на выходную шину 18 устройства и через фильтр 7 - на второй вход элемента И 11 и тем самым удерживает его в открытом состоянии.В связи с тем, что элемент И 9 открыт, импульсы с его...

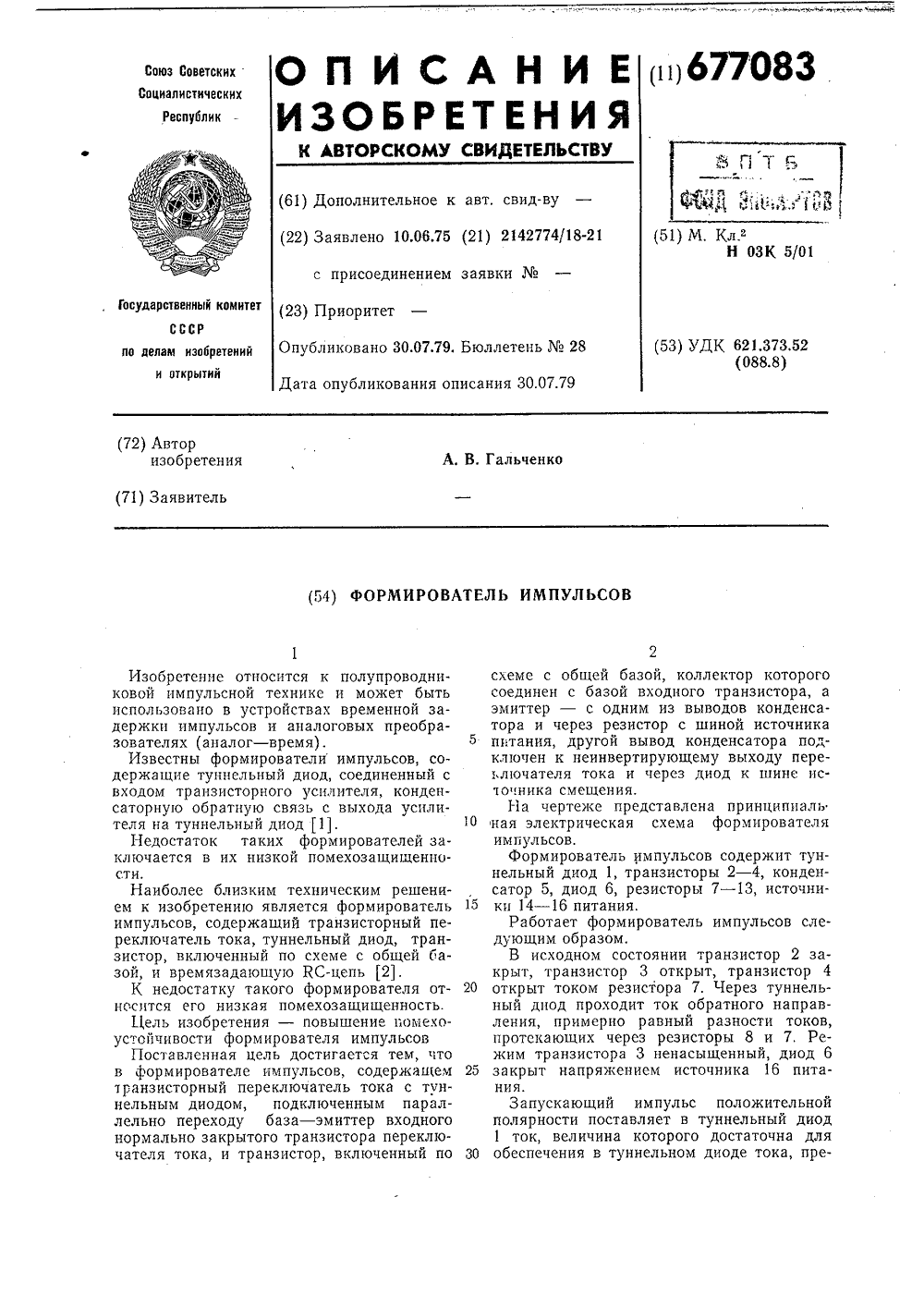

Номер патента: 677083

Опубликовано: 30.07.1979

Автор: Гальченко

МПК: H03K 5/01

Метки: импульсов, формирователь

...изобретения - повышение помехоустойчивости формирователя импульсовПоставленная цель достигается тем, что в формирователе импульсов, содержащем 25 транзисторный переключатель тока с туннельным диодом, подключенным параллельно переходу база - эмиттер входного нормально закрытого транзистора переключателя тока, и транзистор, включенный по 30 импульс положительной ляет в туннельный диод которого достаточна для нельном диоде тока, пре677083 Формула изобретения Составитель Ш, Шаряпо Корректор Л. Брахни едактор И ва Заказ 2003/18 Изд.463 Тираж 1090 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5пография, пр, Сапунова, 2 вышающего ток включения 1,. Напряжение на...

Номер патента: 677084

Опубликовано: 30.07.1979

Авторы: Самусь, Сизов, Талалакин

МПК: H03K 5/13

Метки: задержки, импульсов

...поступают на суммирующий вход реверсивного счетчика 6.Также одновременно задерживаемый импульс подается на дифференцирующую цепь 8, где преобразуется в два коротких импульса. Импульс, соответствующий фронту исходного сигнала, задерживается элементом 9 задержки, после чего поступает на нулевой вход триггера 7. В момент прихода задерживаемого импульса на управляющем входе вентиля 2 действует запрещающее напряжение с выхода триггера 7. Выходной импульс элемента задержки 9 перебрасывает триггер 7 в состояние 1, и с этого момента на управляющем входе вентиля 2 появляется разрешающее напряжение. 5 10 15 20 5 30 35 40 45 50 55 60 4Если время задержки прямоугольного импульса больше его длительности, то, пока триггер 7 пребывает в состоянии 1,...

Номер патента: 677085

Опубликовано: 30.07.1979

Автор: Прытков

МПК: H03K 5/153

Метки: задержки

...в датчике кода иметь как минимум 100 разрядов, а при повышении требований к точности число разрядов возрастает. При длительности импульсов 2 мкс для их совмещения необходимо осуществлять задержку с точностью до 1 мкс, так как при 1=10 и задержке 2000 мкс, тогда а=200 разрядов.В предлагаемом устройстве функцию хранения информации о величине Л выполняет запоминающее устройство без увели 10 15 20 25 30 35 40 45 чения объема памяти запоминающего устройства. Таким образом, в датчике кода храниться только число Й и информационный выход датчика кода соединен с информационным входом регистра сдвига основного 50 55 60 пульс, вносящий единицу в первый разряд 65 устройства задержки, Второй вход счетчика основного устройства задержки соединен с...
