Формирователь импульсов

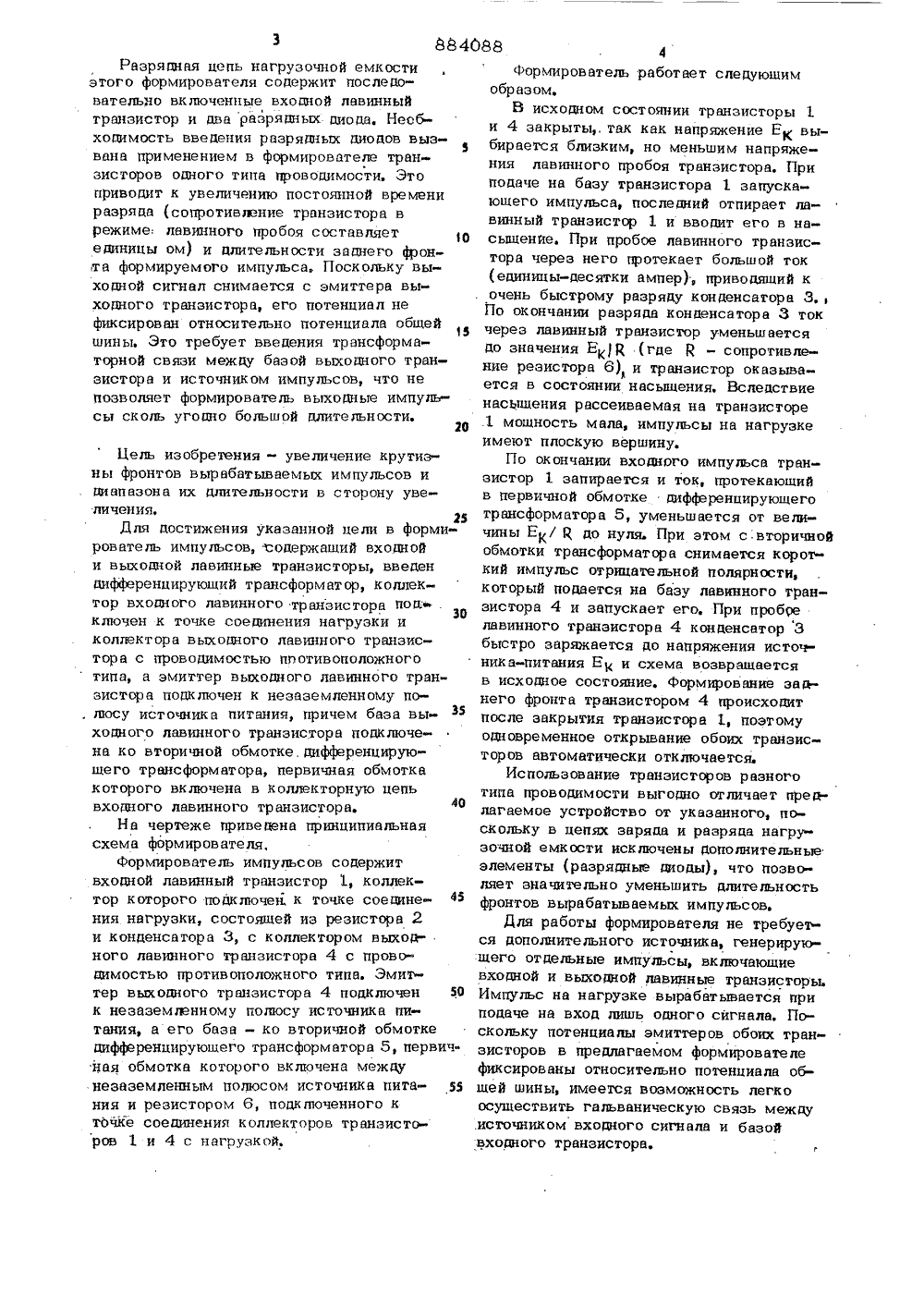

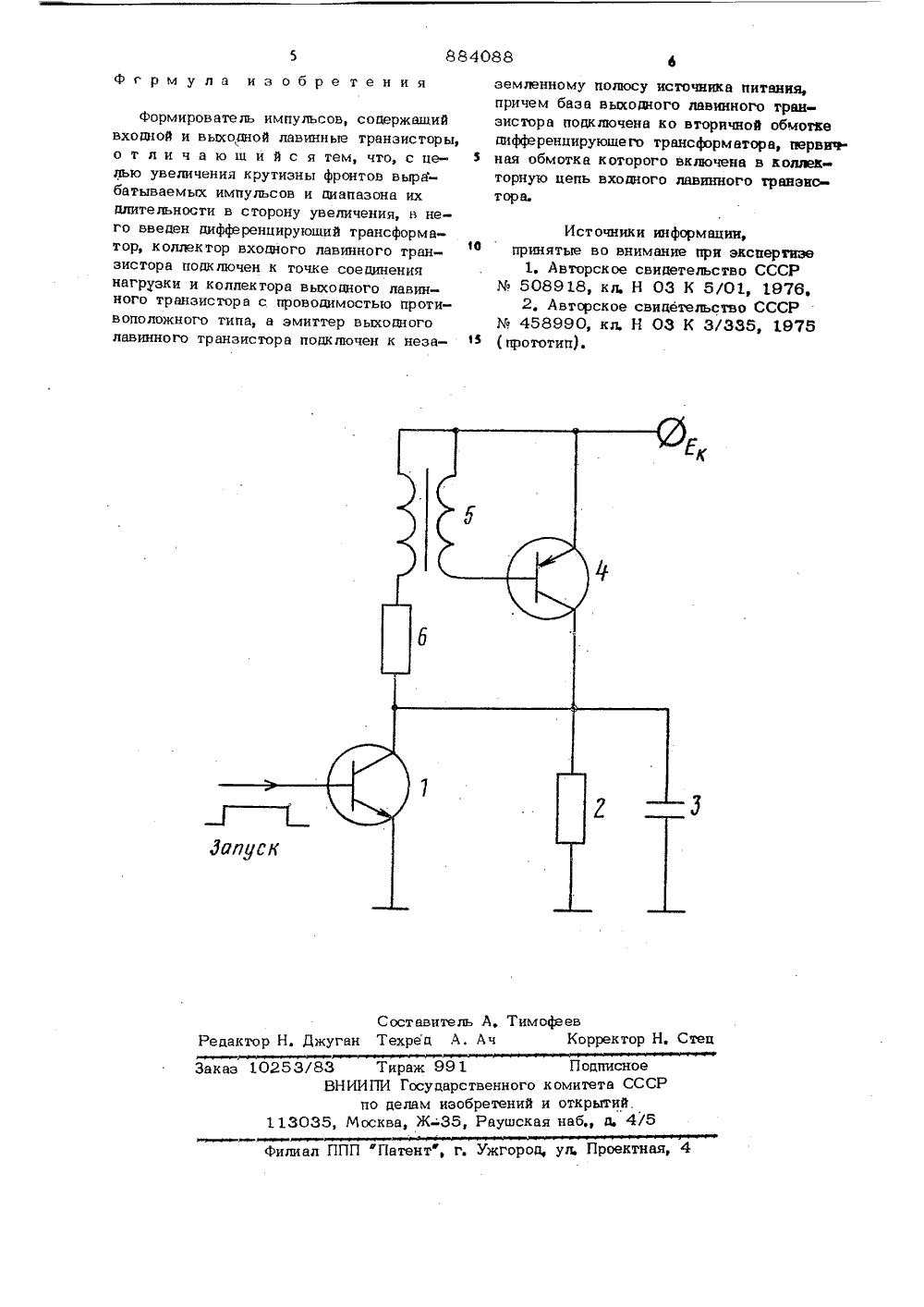

Союз Советск миСоцналистическикреспублик КОМУ ЛЬСТВ23)Приоритет елзи нзабретевий лнковано 23.11,81. Бюллетень йв 4 ДК 621.374( 088,8) бткрытн опубликования описания 25, 1 1,8 72) Автор изобретения Л. Р. Айбатов) Заявите ового Красного Знамеим. А. Н. Туполева Казанский ордена Т авиационный инстит ЛЬСО(54) ФОРМИРОВАТЕЛЬ сов и два разрядных диода. Коллекторвходного лавинного транзистора черезпервый разрядный диод подключен к точксоединения анода второго разрядного диода с базой выходного лавинного транзистора, а эмиттер подключен к катодувторого разрядного диода и нагрузке,причем к коллектору входного лавинноготранзистора подключен анод первого разрядного диода, а катод этого диода подключен к точке соединения анода второго разрядного диода с базой выходноголавинного транзистора2) обходим вырабат торых уп винного ний фрон импульс мир ующепульса. Изобретение относится к формированию импульсов и предназначено для использования в радиотехнических установках для получения импульсов большой амплитуды с малыми длительностями фронтов на большой емкостной нагрузке (схемы, управляющие электрооптическими затворами, генераторы импульсов подсветав осциллографах, схемы для возбуждениядиэлектрических пленок),Известен формирователь импульсов,содержащий зарядный резистор, наКопительный конденсатор, два источника входного сигнала, цепь нагрузки и два лавинных транзистора, а также дополнительныйтранзистор и диод 11.Недостатком такого формирователя является его сложность и небольшая крутизна фронтов вырабатываемых импульсов.Известен формирователь импульсов,содержащий входной и выходной лавинныетранзисторы, к базам которых подключены раздельные выходы источника импульаботы этого формирователя нео применение отдельного источника, ывающего два импульса, один из коравляет включением выходного латранзмстора, формирующего нерест и плоскую вершину выходного а, а другой управляет включенидиого лавинного транзистора, форго задний фронт выходного им884088 Разрядная цепь нагрузочной емкости этого формирователя содержит последовательно включенные входной лавинный транзистор и два разрядных диода. Необходимость введения разрядных диодов выз 5 вана применением в формирователе транзисторов одного типа проводимости, Это приводит к увеличению постоянной времени разряда (сопротивление транзистора в режиме, лавинного пробоя составляет1 О еаницы ом) и длительности заднего фронта формируемого импульса, Поскольку выходной сигнал снимается с эмиттера выходного транзистора, его потенциал не фиксирован относительно потенциала общей шины. Это требует введения трансформаторной связи между базой выходного транзистора и источником импульсов, что не позволяет формирователь выходные импуль сы сколь угодно большой длительности. Цель изобретения - увеличение крутизны фронтов вырабатываемых импульсов и аапазона их длительности в сторону увеличения.23Для достижения указанной цели в формирователь импульсов, тодержаший входной и выходной лавинные транзисторы, введен диффзренцируюший трансформатор, коллектор входного лавинного транзистора под ключен к точке соединения нагрузки и коллектора выходного лавинного транзистора с проводимостью противоположного типа, а эмиттер выходного лавинного транзистора подключен к незаэемленному по. люсу источника питания, причем база вы 35 ходного лавинного транзистора подключена ко вторичной обмотке. дифференцируюшего трансформатора, первичная обмотка которого включена в коллекторную цепь входного лавинного транзистора.40На чертеже приведена принципиальная схема формирователя,формирователь импульсов содержит входной лавинный транзистор 1, коллектор которого подключен, к точке соединения нагрузки, состоящей из резистора 2 и конденсатора 3, с коллектором выход. ного лавинного транзистора 4 с проводимостью противоположного типа. Эмиэтер выходного транзистора 4 подключен БО к незаземленному полюсу источника питания, а его база - ко вторичной обмотке дифференцирующего трансформатора 5, первичная обмотка которого включена между незаземленным полюсом источника пита- Б ния и резистором 6, подключенного к точке соединения коллекторов транзисторов 1 и 4 с нагрузкой. 4Формирователь работает следующим образом.В исходном состоянии транзисторы 1 и 4 закрыты так как напряжение Е выбирается близким, но меньшим напряжения лавинного пробоя транзистора. При подаче на базу транзистора 1 запускающего импульса, последний отпирает лавинный транзистор 1 и вводит его в насыщение. При пробое лавинного транзистора через него протекает большой ток (единицы-десятки ампер), приводящий к очень быстрому разряду конденсатора 3., По окончании разряда конденсатора 3 ток через лавинный транзистор уменьшается до значения Е(где Я - сопротивление резистора 6) и транзистор оказываВется в состоянии насыщения, Вследствие насьшения рассеиваемая на транзисторе .1 мощность мала, импульсы на нагрузке имеют плоскую вершину.По окончании входного импульса транзистор 1 запирается и ток, протекающий в первичной обмотке щференцирующего трансформатора 5, уменьшается от величины Е/ Р, до нуля. При этом с.вторичной обмотки трансформатора снимается короткий импульс отрицательной полярности, который подается на базу лавинного транзистора 4 и запускает его. При пробое лавинного транзистора 4 конденсатор Э быстро заряжается до напряжения источ ника-питания Е и схема возвращается в исходное состояние. Формирование заднего фронта транзистором 4 происходит после закрытия транзистора 1, поэтому одновременное открывание обоих транзисторов автоматически отключается.Использование транзисторов разного типа проводимости выгодно отличает предлагаемое устройство от указанного, поскольку в цепях заряда и разряда нагруэочной емкости исключены дополнительные элементы (разрядные диоды), что позволяет значительно уменьшить длительность фронтов вырабатываемых импульсов.Для работы формирователя не требуе ся дополнительного источника, генерирующего отдельные импульсы, включающие входной и выходной лавинные транзисторы. Импульс на нагрузке вырабатывается при подаче на вход лишь одного сигнала. Поскольку потенциалы эмиттеров обоих транзисторов в предлагаемом формирователе фиксированы относительно потенциала общей шины, имеется возможность легко осуществить гальваническую связь между .источником входного сигнала и базой входного транзистора.г884088 Составитель А, ТимозевРедактор Н, Джуган Техред А. Ач Корректор Н. С 53/83 Тираж 991 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий. 13035, Москва, Ж, Раушская наб., д. 4/5аказ 10 филиал ППП фПатентф, г. Ужгород, ул. Проектная,формула изобретения формирователь импульсов, содержаший входной и выходной лавинные транзисторы, о т л и ч а ю ш и й с я тем, что, с це лью увеличения крутизны фронтов выра- батываемых импульсов и диапазона их длительности в сторону увеличения, в него введен дифференцируюший трансформатор, коллектор входного лавинного тран 10 зистора подключен к точке соединения нагрузки и коллектора выходного лавинного транзистора с проводимостью противоположного типа, а эмиттер выходного лавинного транзистора подключен к незаэемленному полюсу источника питания,причем база выходного лавинного транзистора подключена ко вторичной обмоткедифференцируюшего трансформатора, первичная обмотка которого включена в коллекторную цепь входного лавинного транзистора. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР508918, кл. Н 03 К 5/01, 1976,2. Авторское свидетельство СССР458990, кл, Н 03 К 3/335, 1975
