Генератор импульсов

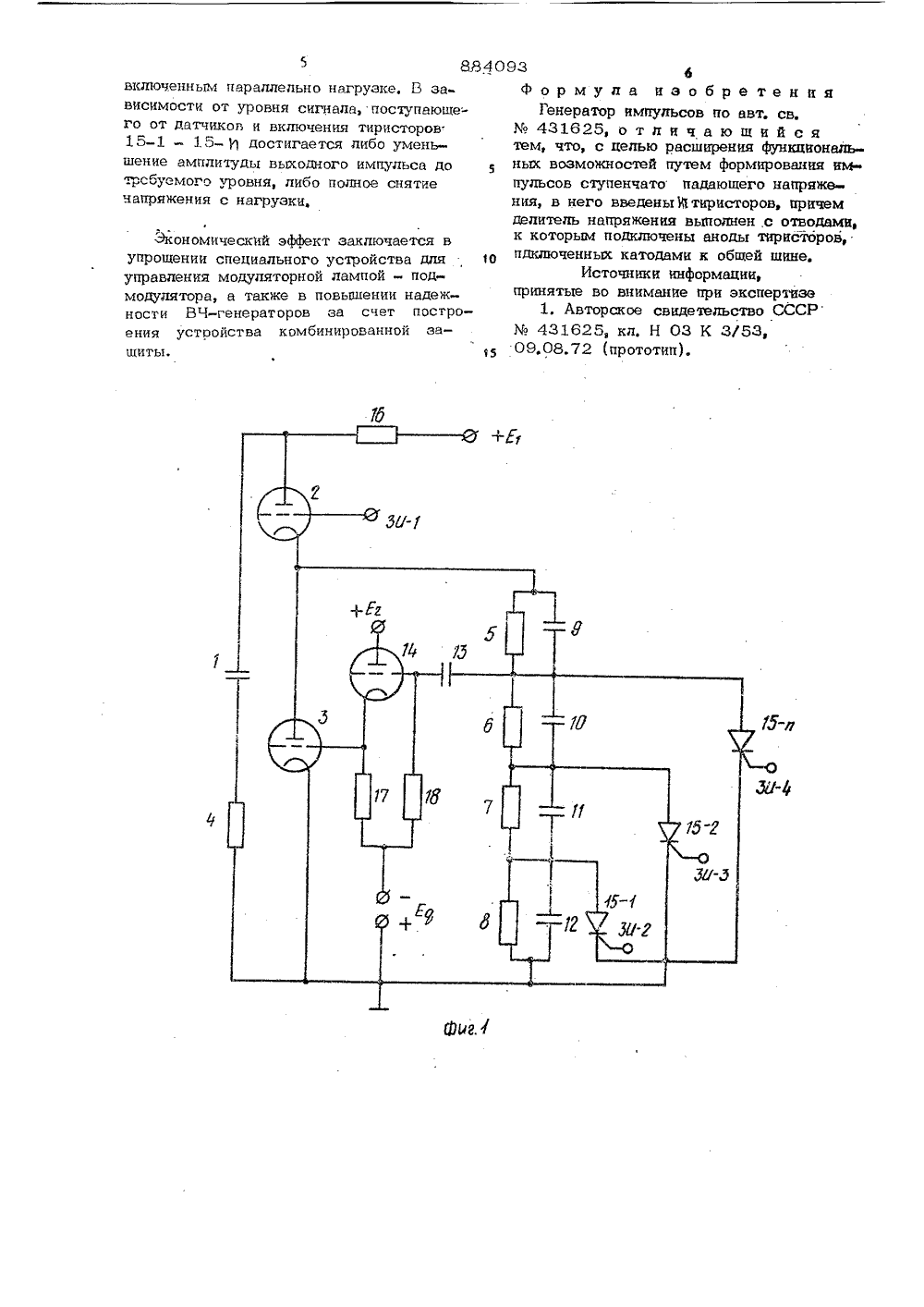

(23)Приоритет по делам изобретений и открытий.43 (088.8) Дата опубликования описания 231 Х,81(72) Авторы изобретения В, А, Скляренко и А, А, Цепелев Военный инженерный Краснознаменный ин(54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО 1Изобретение относится к импульсной технике и может быть использовано в схеме генератора импульсов, предназначенного для питания высокочастотного. генератора, а также в качестве специального устройства для высоковольтной тренировки (жестчения) различных электро- вакуумных приборов.По основному авт, св, М 431625 известен генератор прямоугольных импульсов, содержаший последовательно соединенные накопитель, тиратрон, модуля- торную лампу, нагрузку и включенный параллельно модуляторной лампе РС делитель напряжения, выходное сопротивле. ние которого зашунтировано тиристором и соединено через разделительный конденсатор и катодный повторитель с сеточной модулярной лампы 1) Однако такой генератор не позволяетсформировать импульсы другой формы,например, ступенчато падаюшего напряжения,Цель изобретения - расширение функциональных возможностей путем формирования импульсов ступенчато падающего напряжения,Для достижения указанной цели в генератор импульсов введено и тиристоров,причем делитель напряжения выполнен сотводами к которым подключены анодытиристоров, подключенных катодами к общей нулевой шине,На фиг. 1 приведена принципиальнаяэлектрическая схема устройствами нафиг. 2 - временные диаграммы напряжений.Устройство содержит накопитель 1,соединенный последовательно с тират-роном 2, модуляторной лампой 3 и нагрузкой 4, Анод лампы 3 соединен с еесеточной цепью через ЯС-делитель напряжения с отводами, состоящий из резисторов 5-8 и конденсаторов 9-12, разделительный конденсатор 13 и катодныйповторитель 14, причем к отводам РС-делителя подключены аноды дополнитель10 5 8ных теристоров 15-1 .- 15=д . а их катоды соединены с общей нулевой шиной, Накопитель 1 заряжается от источника +.через зарядный резистор 16, Напряже-.ние выпрямителя - Е подается черезнагрузку 17 катодного повторителя 14на сетку модуляторной лампы 3, Напряжение источника избыточного напряже=нич -Е модуляторной лампы 3 подаетсяна анод катодного повторителя 14. В катодном повторителе 14 отрицательная,обратная связь осуществляется через резистор 18. Тиратрон 2 и тиристорыс1-)-1 - 15-И управляются запускаюшими импульсами ЗИ- ЗИ, поступаюШими от внешнего генератора.,На фиг, 2 обозначены ЗИ- запускающий импульс, поступающий на тиратрон 2, ЗИ- запускающий импульс,поступающий на тиристор 15-1, ЗИ-запускающий импульс, поступающий натиристор 15=2 ЗИ- запускающий импульс, поступающий на тиристор 15-ИО- импульс напряжения на сетке мо-.дуляторной лампы 3;16 , импульс напояжения на нагрузке 4,Работает генератор импульсов следуюшим образом.В исходном состоянии модуляторнаялампа 3 заперта напряжением выпрямите-.ля смещения -Ток анода, найряжение на аноде, из=быточное напряжение на сетке модулятор=ной лампы 3 и напряжение на нагрузке 4равны нулю. Напряжение источника пита"ния -1 ЕА, равное напряжению на накопи теле 1, приложено к запертому тиратро-ну 2. К аноду катодного повторителя 14приложено суммарное напряжение выпрямителя смещения - Е 0, и источника из:быточн ого напряжения Ф Е,1 модуляторнойлампы 3, Через катодный повторитель14 протекает анодный ток покоя. Тирис-торы 15-1 - 15- И заперты,В момент времени, соответствующийпереднему фронту выходного импульсаот внешнего генератора поступает импульс ЗИ, опирающий тиратроп 2, Приэтом на сетку модуляторной лампы 3 через катодный повторитель 14 и распределительный конденсатор 13 поступаетуправляющее напряжение, снимаемое срезисторов 6-8 ЦС -:делителя напряжения, Лампа 3 открывается и на нагрузке 4 формируется передний фронт и плоская часть выходного импульса, В моментвремени, соответствующий первой ступени ступенчатого падаюшего напряжения,от внешнего генератора поступает им 15 20 25 30 7 г 0 г 55 тург.,с ЗИ;-2. Ркл 1 очаюЯий тиристор 15-1,который шунтирует резистор 8, В результтате изменяется коэффициент деленияделителя напряжения, уменьшается уровепь избыточного напряжения на сеткахкатодного повторителя 14 и модуляторной.пампы, что приводит к ступенчатому уменьшению амплитуды выходного импульса.Затем на управляющий электрод тиристора 15-2 поступает импульс ЗИи формируется следующая ступень выходногоимпульса. Процесс формирования каждойступени выходного импульса протекаетаналогично описанному для тиристора15-1 и заканчивается включением тиристора 15- И, снимающим избыточного напряжение с сеток катодного повторителя14 и модуляторной лампы 3, которая запирается напряжением выпрямителя смещения - Р Затем депонизируется тиратрон 2 и схема возвращается в исходноесостояние.Использование в предлагаемом генераторе импульсов йС -делителя напряженияс отводами и и дополнительных тиристоров позволяет сформировать как последовательность прямоугольных импульсов,так и импульсы ступенчатого падающегонапряжения,Устройство может применяться в качестве генератора прямоугольных импульсов для питания высокачастотных генераторов, генератора ступенчато. падаюшегонапряжения, специального генератора,предназначенного для высоковольтной тре.нировки (жестчения) различных электровакуумных приборов (магнетронов, генераторных и модуляторных ламп) и т, п.Известно, что в высокочастотных геператорах применяются электровакуумныеприборы, которые работают при анодныхнапряжениях близких к пробивным. Причем интенсивность пробоев возрастает приувеличении длительности импульса и величины анодного тока. Пробои в лампах приводят к уменьшению эмиссии катодов исокращению срока службы ламп.Ланное устройство позволяет использовать дополнительные тиристоры 15-115-в качестве исполнительного органа устройства быстродействующей имногоступенчатой защитьь Защита нагрузки может быть выполнена как по максимальному току, максимальному напряжению, так и комбинированной. Управляющиеэлектроды дополнительных тиристоров15 1 - 15-И подключаются к известнымдатчикам макс, тока, включенным в цепьнагрузки, или делителям напряжения,включенным параллельно нагрузке, В зависимости от уровня сигнала, поступающего от датчиков и включения тиристоров15-1 - 15-достигается либо уменьшение амплитуды выходного импульса дотрсбуемого уровня, либо полное снятиечапряжения с нагрузки. Зкономический эффект заключается в упрощении специального устройства для управления модуляторной лампой - подмодулятора, а также в повышении надежности ВЧ-генераторов за счет построения устройства комбинированной защиты. 4093 6Формула изобретенияГенератор импульсов по авт. св.Уо 431625, отличающийсятем, что, с целью расширения функциональных возможностей путем формирования им епульсов ступенчато падающего напряжения, в него введеныйтиристоров, причемделитель напряжения выполнен,с отводами,к которым подключены аноды тиристоров,пдключенных катодами к общей шине,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 431625, кл, Н 03 К 3/53,09,08,72 (прототип).884093 им оставите Техред А, Бабин ор Н, Д Коррек ар Ош 2 53/83 Тираж 991 ПодпиВНИИПИ Государственного комитета СССРпо делам иэобретений и открытий113035, Москва, Ж, Раушская наб., 4/5 иал ППП "Патент", г. Ужгород, ул, Проектная,
