H03K — Импульсная техника

Номер патента: 766018

Опубликовано: 23.09.1980

Автор: Папушин

МПК: H03K 23/00

Метки: делитель, импульсов, следования, частоты

...схема делителя частоты следования импульсов.Он содержит триггеры 1, 2 и 3 первого (младшего), второго, третье" го (йф ) разряда, триггер 4 дополняющий.Работу устройства рассмотрим на примере делителя частоты следования импульсов, содержащего три разрядньве и один дополняющий триггер.766018 20 фициентлучае блицы видно, что к устройства в данно делениравен 10, Для М разряди дним дополня ициент делени 0 2"для й Для деления н ных и один до риггеров ером конй группы т ющим 21-триг як= 2 ц+ 3. а пять нужн полняющий тс два ра иггеры 5 Подписи Заказ 6527 5 ВНИИПИ оектная, 4 город Исходным состоянием всех триггеров является единичное. По входу "установка единицы" У, триггеры уп равляются нулем.На приход первого тактового импульса триггер 4...

Номер патента: 766022

Опубликовано: 23.09.1980

Автор: Коростелев

МПК: H03K 25/02

Метки: импульсов, счетчик

...включении подключен к общей шине 22, к которой подключены вторые выводи разрядных резисторов14 и 15 и через нагрузочный резистор 23 - катод тиристора 4. 65 Устройство работает следующим об-. разом.В исходном сбстоянии счетчика плюс от источника питания подается на управляющие электроды тиристоров 1 и 3, но конденсаторы 18 и 19 разряжены и, поэтому тиристоры 1 и 2 остаются в закрытом состоянии.При появлении первого импульса переключается переключающая контактная группа 12 формирующего устройства 11 и плюс от источника питания подается на конденсатор 18, заряжая его до напряжения источника питания и на управляющий электрод тиристора 2. Однако тиристор 2 не откроется, так как закрыт тиристор 1, поскольку на управляющем электроде...

Номер патента: 767842

Опубликовано: 30.09.1980

Авторы: Брызгалов, Герцовский, Орехов

МПК: G11C 19/00, H03K 23/54

Метки: разрядное, счетно-сдвиговое

...блок 1 содержит, кроме того, элемент И-НЕ 3 и элемент НЕ 4, каждый 3 -й счетный блок 1 (З: 2 /2) - элементы 2 ИИЛИ-НЕ 5 и б, Управляющая шина 7 обнуления подключена ко входу установки в нуль каждого двухразряднаго регистра 2. Управляющая шина 8 счета подключена к первым входам первых групп входов элементов 2 И-ИЛИ-НЕ 5 и б и первому входу элемента И-НЕ 3, управляющая шина 9 разрешена сдвига - к первым входам вторых групп входов элементов 2 И-ИЛИ-НЕ 5 и б. Тактовый вход 10 устройства через элемент НЕ 4 подключен ко входу синхронизации регистра 2 первого счетного блока 1, а также соединен со вторым входом группы входов элемента 2 И-ИЛИ-НЕ 6 -го счетного блока 1. выход регистра 2 каждого-го счетного блока 1 соединен со вторым входом...

Номер патента: 767949

Опубликовано: 30.09.1980

Авторы: Брайнина, Корнилов, Крухмалев

МПК: H03K 3/28

Метки: мультивибратор, управляемый

...НЕ 2 цепи обратной связи, выход которого соединен с входами элемента И - НЕ 3 упомянутой цепи, выход элемента И - НЕ 1 через времязадающий конденсатор 5 соединен с входами элемента И - НЕ 2, выход которого соединен с первым выводом времязадающего конденсатора 6 и с вторым входом элемента И - НЕ 3, входы элемента И - НЕ 1 соединены с катодом диода 7, входы элемента И - НЕ 2 соединены с катодом диода 8, а аноды диодов 7, 8 соединены с общей шиной; мульти- вибратор содержит также дополнительный времязадающий конденсатор 9, вывод которого соединен с вторым выводом времязадающего конденсатора 6, а второй вывод соединен с входами элемента И - НЕ 1, а к общей точкеконденсаторов 6 и 9 присоединен первый вывод резистора 10, а второй его вывод...

Номер патента: 767950

Опубликовано: 30.09.1980

Авторы: Доленчук, Ягуд

МПК: H03K 3/284

Метки: импульсов, формирователь

...входе формирователя приляющий элемент (варикап) 5, инвертор= сопят (см.фиг. 2 б), то соотб, Фильтр 7 нижних частот .(фнч)("ветственно увеличивается длительисточник 8 опорного напряжения, ком ЗО ность импульсов на выходе формировапаратор 9 напряжений, общую ши утеля и постоянная составляющая наб шин 10 ефщрмирователь импУльсов Работает выходе фильтра 7 нижних частотследующим образом. (О 7 О ) . При атом уменьшается. управляющее напряжение с выхода компоступаютпрямоугольные импульсы с 33 паратора (О О ) увеличивается1 опестоянная времени разряда времязавыхОде инвестора 1 задний Фронт им ность импульсов (а следовательно,пульса растягивается времязадающей скважность) на выходе формирователякой состоящей из сопротивле О остается...

Номер патента: 767951

Опубликовано: 30.09.1980

Авторы: Жмуров, Семенов

МПК: H03K 3/284

Метки: генератор, ждущий

...5 является выходом генератора.Генератор работает следующим образом.В исходном состоянии при включении напряжения питания и отсутствии зондирующих импулвсов на входе ждущий генератор находится в устойчивом состоянии и на его выходе (фиг. 2,ж) выходные импульсы отсутствуют. Поступающий на вход ждущего генератора зондирующий импульс положительной полярности (фиг. 2,а) проходит через элемент И 1, при этом изменит свою полярность на противоположную (фиг. 2,б), далее воздействует на вход первого одновибратора. Одновибратор 2 на выходе генерирует импульс отрицательной полярности (фиг,2,в), который поступает на вход формирователя 3 по спаду и на первый запрещающий вход элемента И 1, для исключения воздействия зондирующих импульсов на входе...

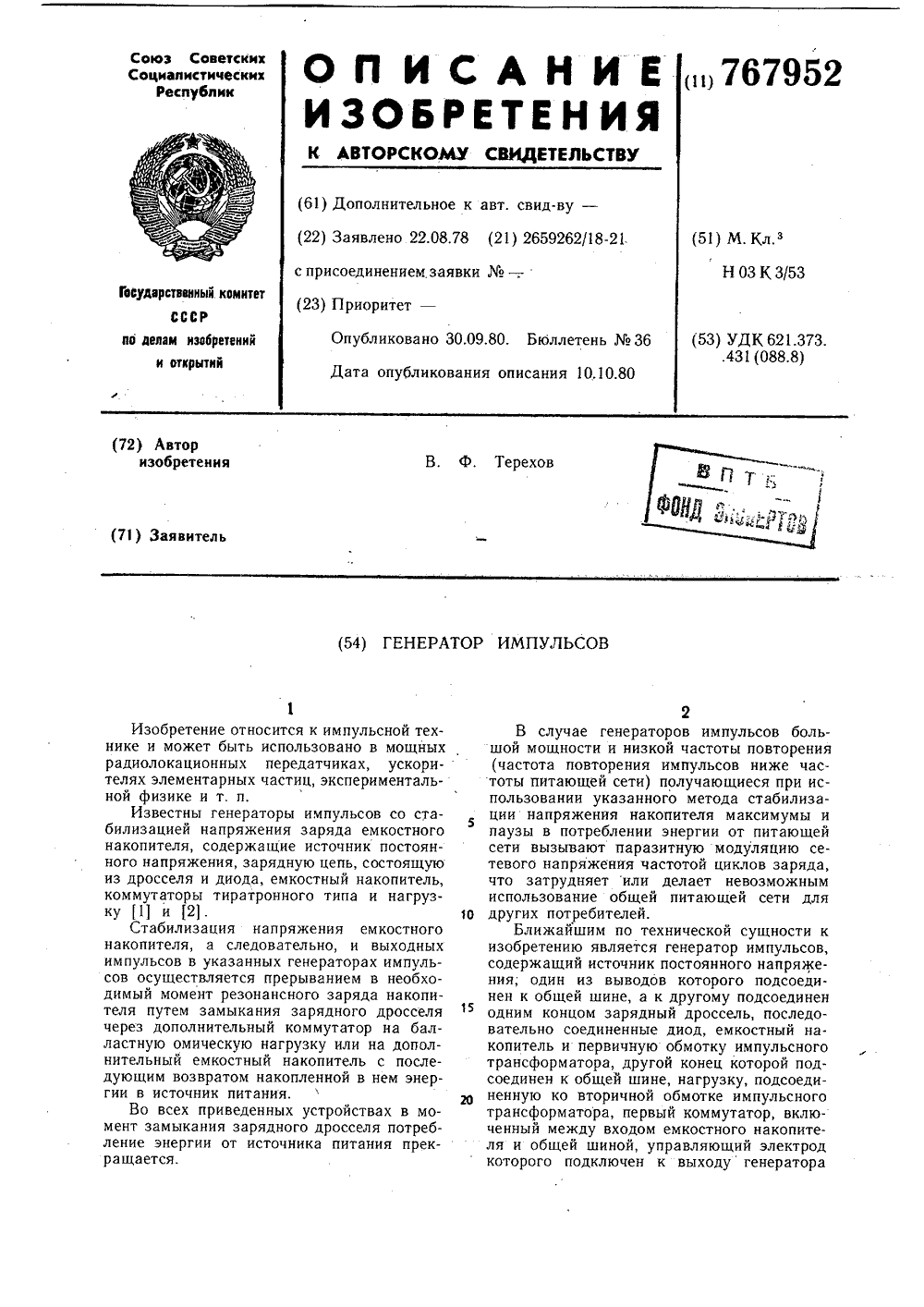

Номер патента: 767952

Опубликовано: 30.09.1980

Автор: Терехов

МПК: H03K 3/53

Метки: генератор, импульсов

...трансформатора.На чертеже представлена принципиальная схема генератора импульсов,Генератор содержит источник 1 постоянного напряжения, зарядный дроссель 2, пороговое устройство 3 сравнения, источник 4 -опорного напряжения, диод 5, второй коммутатор 6, генератор 7 тактовых импульсов, первый коммутатор 8, емкостный накопитель 9, импульсный трансформатор 10 и нагрузку 11. Один вывод источника 1 постоянного напряжения соединен с общей шиной, а другой соединен с последовательной цепью из зарядного дросселя 2, диода 5, емкостного накопителя 9 и первичной обмотки-имггульс ного трансформатора 10, ко вторичной обмотке которого подсоединена нагрузка 11,первый коммутатор 8 включен между входом емкостного накопителя 9 и общей шиной, а...

Номер патента: 767953

Опубликовано: 30.09.1980

Авторы: Васильев, Черных

МПК: H03K 3/64

Метки: двухканальный, импульсов, устройств, формирователь, электроприводом

...напряжением смещения, общим для обоих каналов, подаваемым к шинам 46, 47 полярностью указанной на схеме. Импульсы трапецеидальнойформы управляют работой формирователей1 и 2 трапецеидальных импульсов. Пилообразное напряжение формируется в промежутки времени, когда транзистор 3 закрыт,т. е. в течение времени отсутствия трапецеидального импульса, Надежное запираниетранзистора 3 в момент, когда трапецеидальные импульсы отсутствуют, осуществляется отрицательным смещением, подаваемым через резистор 5. Параметры резистора 6 и конденсатора 11 выбраны так, чтобы напряжение на конденсаторе 11 нарастало линейно.В исходном состоянии транзистор 18"ключевого усилителя открыт током смещения, который определяется величиной резистора 19, Напряжение...

Номер патента: 767954

Опубликовано: 30.09.1980

Авторы: Дроздов, Педик

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...импульсов.Устройство для формирования серий импульсов содержит генератор 1 опорных импульсов, вентили 2 и 3, триггер запуска 4, пересчетный блок 5, триггер 6, элемент И-НЕ 7, группу элементов И 8, - 8, пересчетный блок 9, элемент ИЛИ 10, группу элементов И 111 - 11, шифратор 12.Устройство работает следующим образом.В исходном состоянии триггер запуска 4 и триггер 6 сброшены и на выходе устройства имеется нулевой потенциал, Шифратор 12 преобразует сигнал, поступающий по соответствующей шине в виде импульса напряжения, в двоичный код, который через соответствующие группы элементов И 11,-11, и 81 - 8 записывается в пересчетные блоки 5 й 9, До начала работы первая группа элементов И 11, - 11 открыта подачей сброса на один вход элемента...

Номер патента: 767955

Опубликовано: 30.09.1980

Авторы: Валиев, Соколов

МПК: H03K 3/64

Метки: генератор, опорной, частоты

...осуществляющего деление на 2(п - 1). Таким образом, за время,ц действия управляющего импульса в счетчике 8 будет зарегистрировано значение длительности половины периода (Т/2) + ЛТ/2(п), что соответствует значению длительности периода Т+ ЛТ/(п - 1), т.е, этим самым обеспечивается уменьшение погрешности под стройки в (п - 1) раз. После окончания управляющего импульса элемент И 4 закрывается, а элемент И 5 открывается, вследствие чего счетчик 9 начинает воспринимать счетные импульсы генератора 1 (фиг. 2, к). При совпадении чисел, записанных в счетчиках 8 и 9, т.е. через половину периода на выходе блока 1 О образуется импульс (фиг.2, н), изменяющий состояние триггера 11 (фиг, 2, о) и приводящий счетчик 9 в нулевое состояние, Далее счетчик 9...

Номер патента: 767956

Опубликовано: 30.09.1980

Авторы: Козодаев, Скачков, Стасевич

МПК: H03K 5/01

Метки: импульсов, формирователь

...нестабильности плоской, вершины. Переход к другим уровням тока вершины импульса достигается изменением величины опорного сигнала -На фиг, 1 приведена электрическая схема формирователя импульса тока; на фиг. 2", временные диаграммы изменения: а - тока в активно-индуктивной нагрузке; б - тока, протекающего через регулирующий элемент; в - тока, протекающего через второй управляемый вентиль.Формирователь импульсов тока содержит первый управляемый вентиль 1, катод которого подключен через последовательно соединенные первую катушку 2 индуктивности, активно-индуктивную нагрузку 3 с индуктивной 4 и активной 5 составляющими и первым датчик 6 тока к конденсатору 7, который через вторую катушку 8 индуктивности соединен с анодом первого...

Номер патента: 767957

Опубликовано: 30.09.1980

Автор: Медведев

МПК: H03K 5/01

Метки: генератор, импульсов, одиночных

...в состояние ожидания. Асинхронные импульсы с выхода источника 6 (фиг. 2 б) поступают на первый вход триггера 4. Первый импульс этой последовательности изменит состояние триггера 4 (фиг, 2 в). Наличие положительного потенциала на первом входе триггера 1 не изменит его состояния (фиг. 2 д) до окончания действия тактового импульса (фиг, Я,д). Изменение потенциала на выходе триггера 1 (фиг. 2,г) в промежутке между тактовыми импульсами означает привязку асинхрон- ного перепада потенциала с выхода триггера 4 (фиг. 2 в) к тактовым импульсам.Положительный потенциал с выхода элемента НЕ 5 (фиг. 2,е) подается на входы триггеров 2, 3, при этом снимается блокировка с третьего входа триггера 3 в промежутке между тактовыми импульсами (фиг.2,е)...

Номер патента: 767958

Опубликовано: 30.09.1980

Авторы: Бейтельман, Шустерман

МПК: H03K 5/01

Метки: импульсов, формирователь

...элемента ИЛИ 5, нулевой выход триггера 2 соединен с шиной 9 и входом блока задержки 3, выход которого соединен с другим входом элемента ИЛИ 5,выход последнего соединен с входом установки в единичное состояние триггера 7, выход инвертора 6 соединен с входом установки в нулевое состояние триггера 7, нулевойвыход которого соединен с шиной 10 и входом блока задержки 4, выход которого соединен с другим входом элемента И-НЕ 8, 1 евыходом соединенного с входом установкив нулевое состояние триггера 2.Формирователь импульсов работает следующим образом.Входной сигнал с шины 1 поступает навходы триггера 2, инвертора 6, один из входов элемента И-НЕ 8 и элемента ИЛИ 5.Исходным состоянием триггеров 2, 7 является нулевое состояние, при котором нашинах...

Номер патента: 767959

Опубликовано: 30.09.1980

Авторы: Колесов, Пучков, Соколов

МПК: H03K 5/153

Метки: задержки

...единицы хронирующий конденсатор 3 начинает заряжаться полным током источника 4, ибо выходной транзистор на прямом выходе запускающего ЭСЛ вентиля запирается. На инверсном входе дифференциального приемника устанавливается потенциал, равный напряжению логического нуля плюс падениенапряжения от тока источника 7 на резисторе 6. Очевидно, что напряжение на прямом и инверсном входах дифференциального приемника сравняется тогда, когда прирагцение напряжения на хронирующем конденсаторе 3 станет равным падению напряжения на резисторе 6, В этот момент времени произойдет переключение дифференциального приемника и на его выходе сформируется задержанный перепад напряжения афронт импульса) .Применение в качестве порогового элемента...

Номер патента: 767960

Опубликовано: 30.09.1980

Авторы: Кузьмин, Рудман, Уманский

МПК: H03K 7/02

Метки: импульсный, линейный, модулятор

...4тический преобразователь напряжения постоянного тока.Модулятор работает следующим образом. В исходном состоянии транзисторы 5 и 24 заперты напряжения на обмотке 6, выходе моста 7 и на линии 13 равны нулю. В момент подачи пускового импульса У (фиг. 2,а) от выхода 15 синхронизитора 16 на базу транзистора 5 последний отпирается, через обмотку 3 идет ток от источника 1, В результате через элементы 6, 7, 8, 9 и 1 начинает протекать ток 3 5 резонансного заряда линии формирования 13 (фиг. 2, б). На выходе датчика 11 образуется положительное напряжение (1, поступающее на первые входы конъюнкторов 14 и 21 (фиг. 2, а) . В составе датчика 11 целесообразно применение ограничителя амплитуды, благодаря чему напряжение 11 приобретает форму, близкую...

Номер патента: 767961

Опубликовано: 30.09.1980

Авторы: Божко, Пузько

МПК: H03K 7/02

Метки: автомодулятор

...точке соединения коллекторов двухтранзисторного ключа, выполненного на транзисторах 20 и 21, Базы транзисторов 20 и 2 через резисторы 22 и 23 соединены с соответствую- шими шинами источника 9 модулируемого напряжения. Мостовые схемы выпрямителей 24 и 25 несимметричной диагональю подключены к выходным обмоткам трансформа- з торов 3 и 4. Отрицательные выводы симметричных диагоналей выпрямителей 24 и ";5 соединены непосредственно.Выходными клеммами (26, 27; 27, 28)устройства является положительный вывод 6 27 симметричной лиагонали выпрямителя 25, а также анод 26 и катод 28 двух последовательно согласно-включенных диодов 29 и 30, общая точка которых подключена к положительному выводу симметричной диагонали выпрямителя 24.Автомодулятор...

Номер патента: 767969

Опубликовано: 30.09.1980

Авторы: Горшков, Тютюнников

МПК: H03K 17/60

Метки: высоковольтный, переключатель, транзисторный

...последовательно соединенных транзисторных ключей 1. Ключсодержит транзистор 2, перехол эмиттербаза которого зашунти рован параллельносоединенными резисторами 3 и диодом 4, абаза транзистора через параллельно включенные резистор 5 и конденсатор 6 соединена с входом 7 ключа 1. Вход 7 нижнего(управляющего) ключа 1 подключен к ис фточнику 8 запускающего сигнала. Эмиттертранзистора 2 управляющего ключа 1 соединен с общей шиной схемы, а коллекторчерез дифференцирующий узел 9 подключенк входу формирователя импульсов 10, причем выход формирователя 10 соединен свыходом 11 переключателя. Коллектор транзистора 2 Я-го ключа 1 подключен к входупереключателя и одному концу нагрузки 12,другой конец которой подключен к клемме13 источника питания Е и...

Номер патента: 767970

Опубликовано: 30.09.1980

Авторы: Горохов, Похлебкин, Рыбаков, Шевьев

МПК: H03K 17/60

Метки: переключающее

...2. На затвор транзистора 8 по- дступает напряжение с диода 12. Параметрытокоограничивающих элементов 3 и 9 выбираются такими, чтобы падение напряжения на токоограничивающем элементе 9 пре.вышало падение напряжения на диоде 12.В этом случае транзистор 8 окажется зак фрыт, а транзистор 2 открыт и падение напряжения с токоограничивающего элемента 4, создаваемое за счет тока стока транзистора 2 передается на выходную шину6 переключающего устройства. При подаче сигнала высокого уровня навходную шину 5 транзистор 1 открываетсяи его ток стока увеличивает падение напряжения на токоограничивающем элементе 3до уровня, обеспечивающего запирание тран- ффзистора 7. Падение напряжения на токоограничивающем элементе 9 уменьшается, транзистор...

Номер патента: 767972

Опубликовано: 30.09.1980

Авторы: Калпиньш, Колесников

МПК: H03K 23/00

Метки: модулю, счетчик, три

...первого счетного триггера и с входом нулевого плеча первого коммутирующего триггера второго счетного триггера, а также с входом нулевого плеча основного триггера второго счетного триггера и образуют вход установки исходной комбинации счетчика. ЙЯКроме того, выход единичного п,леча основного триггера второго счетного триггера соединен с входОм единичного плеча первого коммутирующего триггера первого счетного триггера и выход нулевого плеча основного триггера второго счетного триггера соединен с входом нулевого плеча второго коммутирующего триггера первого счетного триггера, а выход нулевого плеча основного триггерапервого счетного триггера соединен с входом установки логичес- И кой единицы второго счетного триггера.Пусть, например,...

Номер патента: 767973

Опубликовано: 30.09.1980

Автор: Горбков

МПК: H03K 23/00

Метки: визуальной, импульсов, индикацией, счетчик

...разряда одной из декад счетчика 12 и одного из разрядов регистра 6 сдви7973рез этот трехвходовый элемент И пройдетуже сотый импульс, через третий-тысячныйимпульс и так далее. Таким образом, сдвигающий регистр 16 и трехвходовые элементы 14 - 14 И будут отмечать следующиесостояния основного счетчика 12 - 10, 10,10 З, 104 и так далее. Импульсы, отвечающие этим состояниям, считываются дополнительным счетчиком 10. Таким образом,выделяется характеристика или порядок числа.10 Положение единицы в сдвигающем регистре 16 характеризует положение запятойдля числа, находящегося в основном счетчике 12. Таким образом, после цикла измерения имеем в основном счетчике 12 мантиссу измеренного числа, в сдвигающем регистре 16 положение запятой, в...

Номер патента: 769709

Опубликовано: 07.10.1980

Авторы: Алиев, Вайсман, Джагупов, Тагиев

МПК: H03K 3/017

Метки: длительности, заданной, импульсов, последовательности, формирования

...фронту запускающего импульса .сигнал окончания заряда, который поступает на установочный вход триггера 23 и переключаетего. Потенциал с триггера 23 открывает ключевой элемент 20 и разрешаетпрохождение синхроимпульса с синхройизирующего входа 26 на счетный входтриггера 21, который своими выходнымипотенциалами открывает ключевой элемент 10 и закрывает ключевой элемент13. При этом происходит разряд накопительного конденсатора 16 на входное сопротивление формирователя 18.Этот Формирователь фиксирует моментыначала и конца разряда конденсатора16 и Формирует выходной импульс соответствугющей длительности. Длительность выходного импульса Формирователя 18 пропорциональна длительностизапускающего импульса, а в случаеравенства постоянных времени...

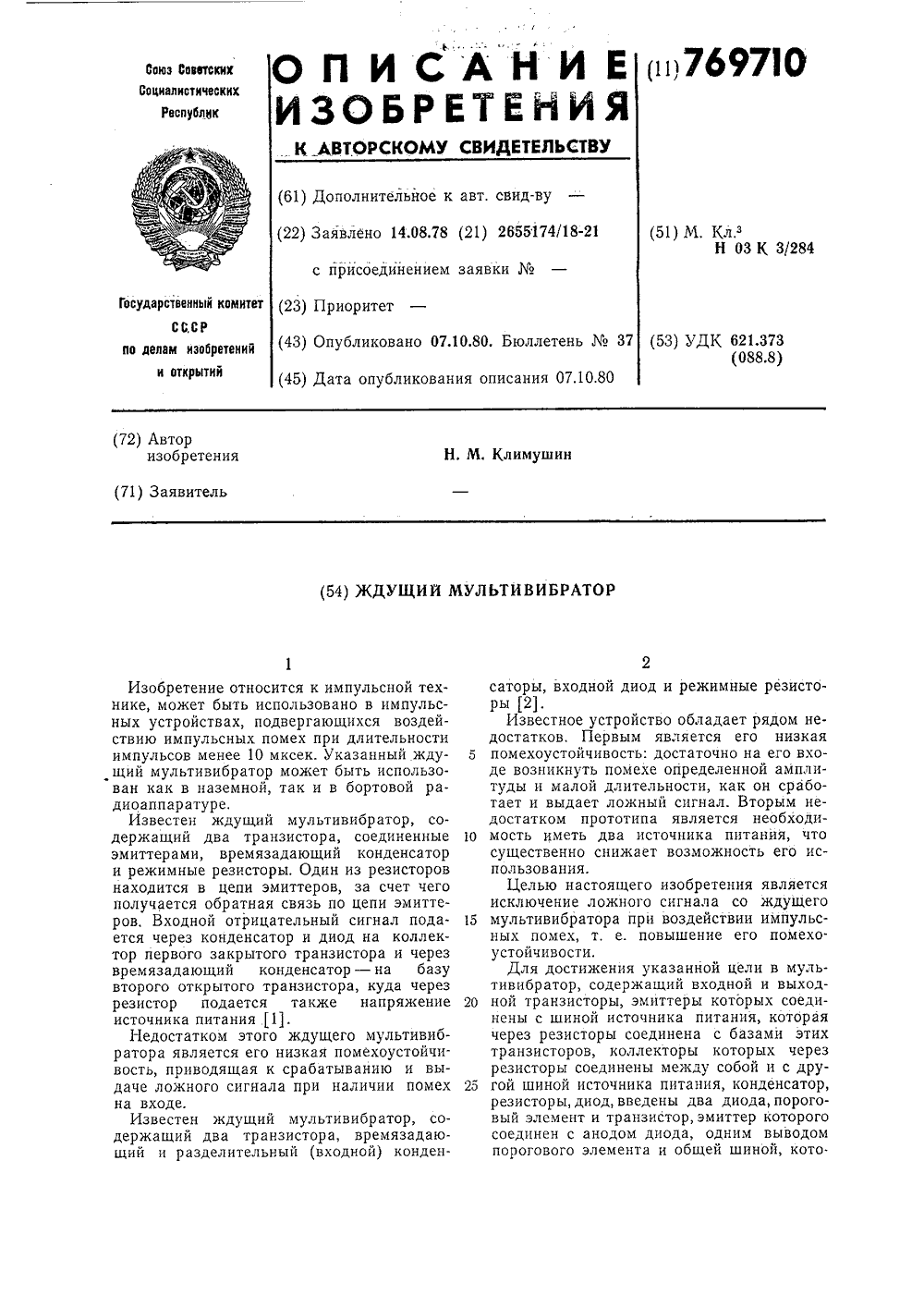

Номер патента: 769710

Опубликовано: 07.10.1980

Автор: Климушин

МПК: H03K 3/284

Метки: ждущий, мкльтивибратор

...режимный резистор 12 и диод 4. Сигнал на базу транзистора 3, к которой подключены также конденсатор 8 и резистор 16, снимается с диода 4 через диод 5, Коллектор транзистора 3 через режимный резистор 15 подключен к базе транзистора 2 и к резистору 14, Эмиттеры транзисторов 1, 2 подключены к плюсовой шине питания. Входной сигнал подается на резистор 9, подключенный к базе транзистора 1 и к резистору 10.Предлагаемый ждущий мультивибратор р а ботает следующим о бр азом.До поступления входного отрицательного сигнала стеклообразный полупроводник 7 находится в низкоомном состоянии, транзисторы 1, 2 закрыты положительными потенциалами +5 в, а транзистор 3 закрыт практически нулевым напряжением на его базе.Входной отрицательный сигнал...

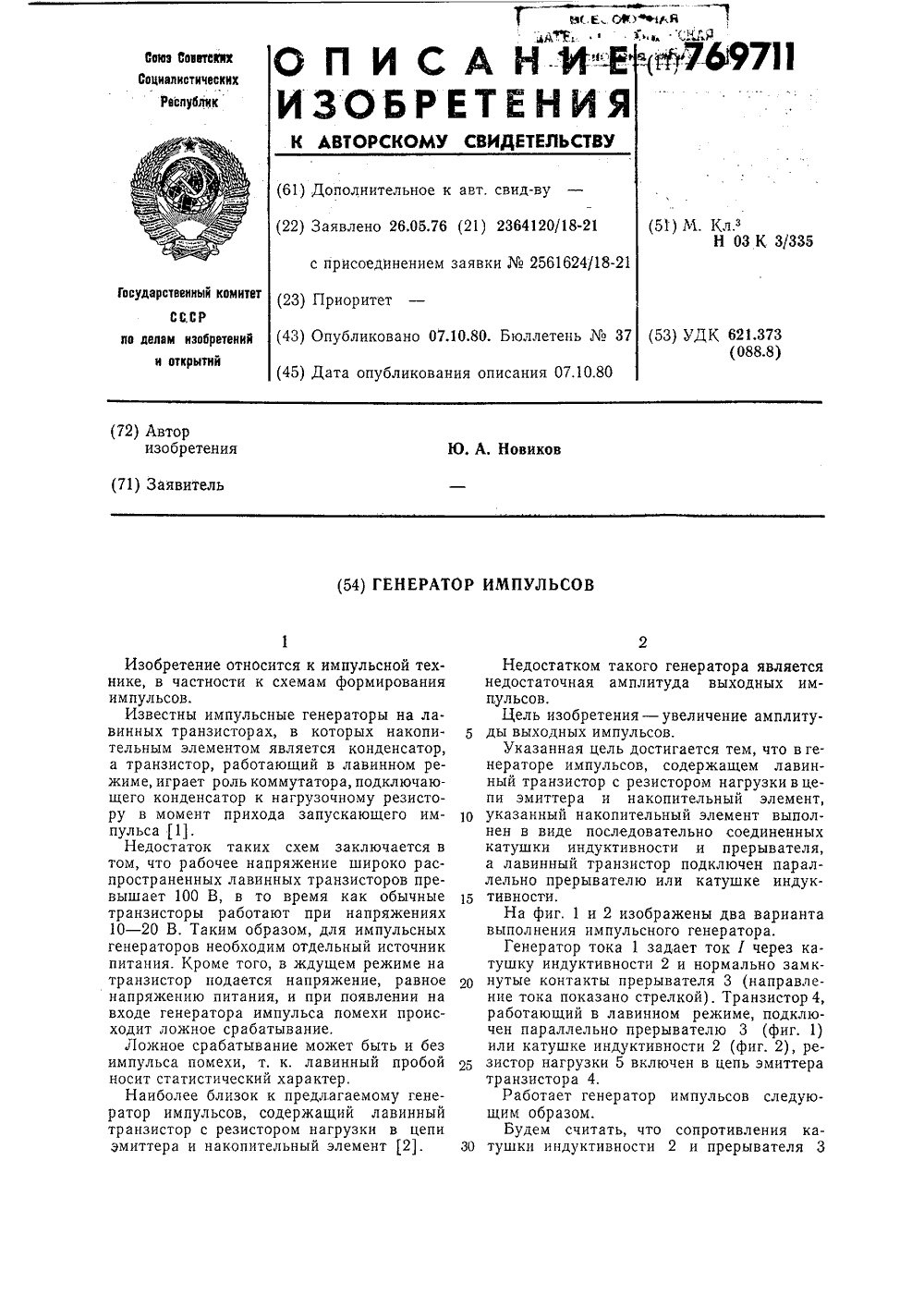

Номер патента: 769711

Опубликовано: 07.10.1980

Автор: Новиков

МПК: H03K 3/335

Метки: генератор, импульсов

...тивности,На фиг. 1 и 2 изображены два вариантавыполнения импульсного генератора.Генератор тока 1 задает ток 1 через катушку индуктивности 2 и нормально замкнутые контакты прерывателя 3 (направление тока показано стрелкой). Транзистор 4,работающий в лавинном режиме, подключен параллельно прерывателю 3 (фиг. 1)или катушке индуктивности 2 (фиг. 2), резистор нагрузки 5 включен в цепь эмиттератранзистора 4.Работает генератор импульсов слщим образом.Будем считать, что с ия ка 30 тушки индуктивности 2 теля 3769711 10 Ц,1,У Ы оставитель Г, НазаровТехред В. Серякова едактор Б. федо ектор Л. Орлов зд.50 ираж 995 аказ 2251/10 Подписно ипография, пр. Сапунова,(в замкнутом состоянии) равны нулю, тогда на лавинном транзисторе 4 будет нулевое...

Номер патента: 769712

Опубликовано: 07.10.1980

Авторы: Лушин, Мовшевич

МПК: H03K 3/335

Метки: импульсов, прямоугольных, формирователь

...с источником тока 7,.503 Тираж 1033 Подписное Типографии, пр, Сапун а,анодом суммирующего диода 8 и является вторым входом формирователя; катоды суммирующих диодов 5 и 8 объединены и являются выходом формирователя и подключены к аноду ограничительного диода 5 9, к катоду которого подключены источник смещения 10 и разделительный конденсатор 11. Катод диода 1, анод диода 6 и вторая обкладка разделительного конденсатора 11 заземлены. Входы 12, 13 являются 10 входами формирователя.Диоды 8, 5 служат для устранения взаимного влияния импульсов друг на друга. Диод 9 служит для устранения выброса, возникающего в результате сложения зад них фронтов обоих импульсов, и устанавливает амплитуду результирующих импульсов на заданном уровне,...

Номер патента: 769713

Опубликовано: 07.10.1980

Автор: Клюев

МПК: H03K 3/64

Метки: генерирования, последовательностей, шумоподобных

...ростом связей между счетчиком 2 и формирователями Д-последовательностей. Номера генерируемыхпоследовательностей могут лежать в интервале 0 - 2 - 1, где п=2, 3, 4, 5 .Й, иопределяются связями внутри формирователей Д-последовательностей.Ниже приведен пример, поясняющий работу устройства. а) 01010101010101010101010101010101 б) 00110011001100110011001100110011 в) 00010001000100010001000100010001 г) 00001111000011110000111100001111 д) 00011110000111100001111000011110 е) 00010010000100100001001000010010 ж) 00000000111111110000000011111111 з) 00010010111011010001001011101101 и) 00010010000111010001001000011101 к) 00000000000000001111111111111111 л) 00010010000111011110110111100010 м) 00010010000111010001011101110111 ЗО 35 40 Этот пример...

Номер патента: 769714

Опубликовано: 07.10.1980

Автор: Ягуд

МПК: H03K 3/72

Метки: умножитель, частоты

...постоянного тока.Работает умножитель частоты следующим образом.На вход устройства поступают прямоугольные импульсы логического 0 и логической 1. Формирователь импульсов 2 формирует на выходе узкие импульсы с длительностью, равной постоянной времени элемента задержки.Далее импульс с выхода формирователяимпульсов 2 поступает на вход одновибратора 4 с регулируемой длительностью импульса. Расширенный импульс с выхОда одновибратора 4 поступает на вход формирователя импульсов 5, где формируется узкий импульс, который затем расширяется в одновибраторе 4 следующей ячейки 3 и поступает на вход формирователя импульсов 5, с выхода которого поступает на вход следующей ячейки и т. д, С выхода т-ной ячейки через открытый ключ 8 импульс поступает на...

Номер патента: 769715

Опубликовано: 07.10.1980

Авторы: Балан, Гроссман, Яковлев

МПК: H03K 3/84

Метки: генератор, импульсов, последовательностей, псевдослучайных«

...5, элемент совпадения 6, коммутатор 7 режима, переключатель 8 режима, регистр сдвига 9, а769715 Фиг, 1 также блок переключателей тока 10 и матрицу весовых коэффициентов 11, образующие формирователь тока 12.Генератор работает следующим образом.Импульсы тактового генератора 3 посту- б пают на регистр 1 и через коммутатор 7 - на счетчик 4. Регистр 1 формирует униполярную всевдослучайную последовательность. С выхода регистра 1 последовательность поступает на элемент совпадения 6, 10 управляемый Я 5-триггером 5. В свою очередь, на Я 5-триггер 5 поступают сигналы управления от счетчика 4, устанавливая его в одно из двух возможных состояний. Выходные сигналы 1(5-триггера 5 поступа к ют на элемент совпадения 6, устанавливая тот или иной...

Номер патента: 769716

Опубликовано: 07.10.1980

Автор: Кириллов

МПК: H03K 4/502

Метки: генератор, пилообразного

...вход которого подключен к выходу усилителя тока, а выход - ко входу усилителя управляющего напряжения.На чертеже приведена структурная электрическая схема устройства.Устройство содержит времязадающий элемент 1, преобразователь 2 постоянное напряжение - шум, усилитель 3 тока, детектор 4, усилитель 5 управляющего напряжения, ключ 6.Устройство работает следующим образом. Входной сигнал в виде уровня постоянного напряжения поступает на вход времязадающего элемента 1 и вызывает заряд конденсатора, Напряжение с конденсатора времязадающего элемента поступает на вход преобразователя 2 постоянное напряжение - шум, который преобразует ьходной сигнал в широкополосный шум.Шум через усилитель 3 тока, детектор 4, усилитель 5 и ключ 6 поступает...

Номер патента: 769717

Опубликовано: 07.10.1980

Автор: Заклецкая

МПК: H03K 4/06, H03K 5/00

Метки: импульсов, формирователь

...источника 1имеют вид, представленный на фиг. 2 в,а короткие импульсы на выходе формирователя б - на фиг. 2 г. Триггер 7 от импульсасброса установится в положение, соответствующее логической 1, а от первого короткого импульса в момент 1 переброситсяв положение, соответствующее логическому О (см. фиг, 2 д). На выходе элементаИЛИ 8 появляются импульсы, представленные на фиг. 2 е. Тогда от момента 1, до 1на управляемый вход аналогового ключа 4подается логическая 1, При этом аналоговый ключ 4 открывается, и на выходе ин 20 25 30 35 40 45 50 55 60 65 4тегратора 2 имеем нулевое напряжение. В момент 1 ь когда на управляемом входе аналогового ключа 4 появится логический О, последний закрывается, после чего начинается процесс...
