Ждущий мультивибратор на логических элементах

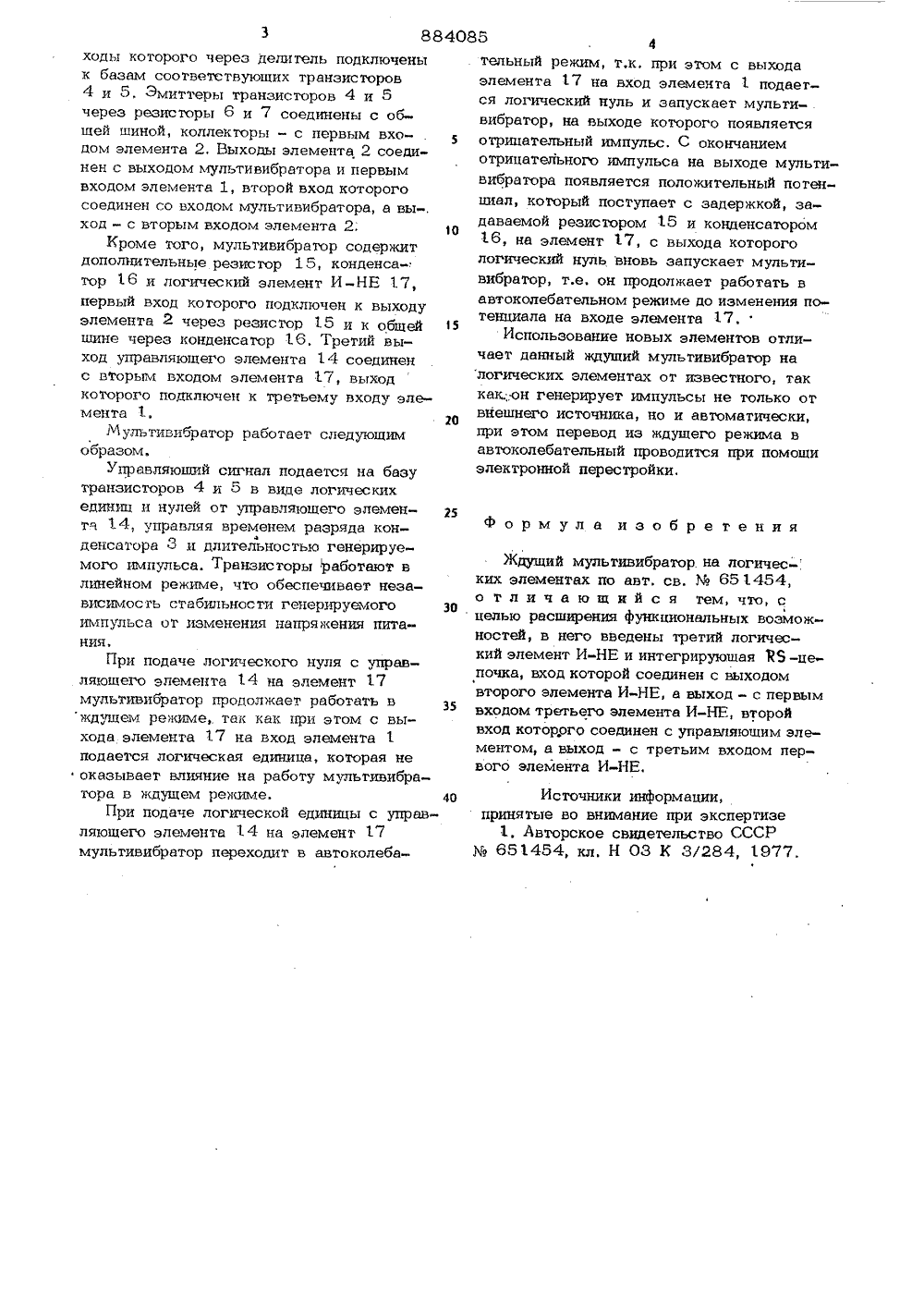

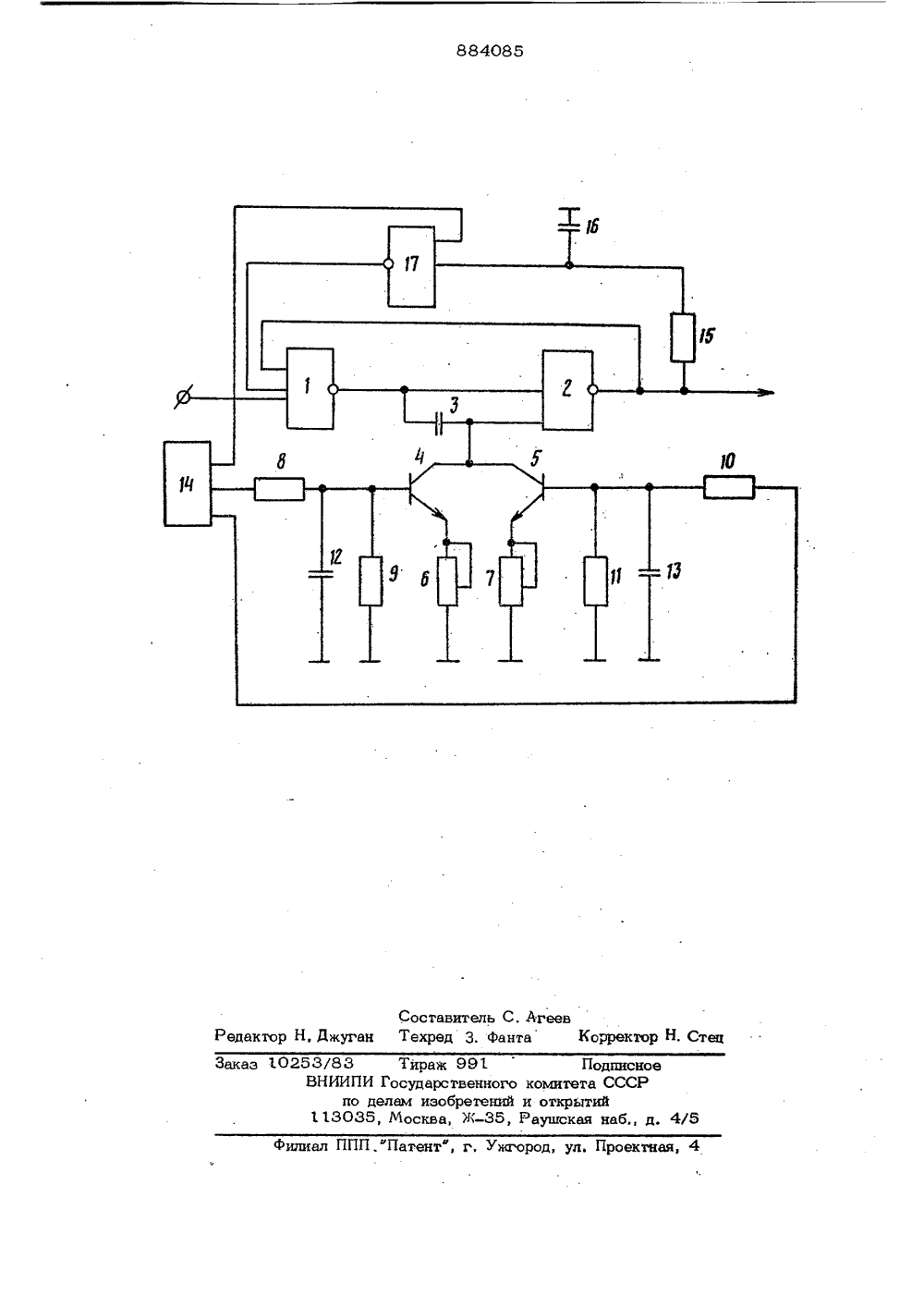

Союз СоввтскикСоциапистичвскмкРеспубики ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ в 884085ао делам иаебретеииВ и вткрытиВ(54) ЖДУЩИЙ МУЛЬТИВИБРАТОР НА ЛОГИЧЕСКИХ ЭПЕМЕНТАХИзобретение относится к импульснойтехнике и может быть использовано дляполучения импульсов со скважностью,управляемой двоичным числом.По основному авт. св. Мт 651454 известен ждущий мультивибратор на логи 5ческих элементах, содержащий К 5 -триггер на двух логических элементах И-НЕ,-вход триггера через коиденсатор соединен с его прямым выходом и с коллек 1 Отором двух транзисторов, эмиттеры которых через резисторы соединены с общейшиной, а базы - со средними точками резистивных делителей напряжения и черездополнительные конденсаторы - с общейдшиной, одно из плеч каждого резистивногоделителя подключено ко входу управляющего элемента, а другое - к обшей шине 111,Недостатком известного устройства яв 20ляется ограниченнос ть функциональныхвозможностей, т,к. он может работатьтолько в ждупн.м режиме и не может перейти в лругс й режим работы, например,в автоколебательный, а перестройка режимов не обесепчивается электронным путем.Бель изобретения - расширение функциональных возможностей мультивибратора.Поставленная цель достигается тем,что в ждуший мультивибратор на логических элементах введены третий логическийэлемент И-НЕ и интегрирующая Р 5 -цепочка, вход которой соединен с выходомвторого И-НЕ, а выход - с первым входом третьего элемента И-НЕ, второй входкоторого соединен с управляющим элементом, а выход - с третьим входом первого элемента И НЕ,На чертеже приведена схема предлагаемого устройства.Ждущий мультивибратор соцержит логи-.ческие элементы И-НЕ 1 и 2, конденсатор 3, транзисторы 4 и 5, резисторы 6и 7, делитель на резисторах 8 и 9, делитель на резисторах 10 и 11, конденсаторы 12 и 13, включенные между базамитранзисторов 4 и 5 и общей шиной, управляющий элемент 14, первый и второй вы88408541 тельный режим, т,к, при этом с выходаэлемента 17 на вход элемента 1 подается логический нуль и запускает мультивибратор, на выходе которого появляется5 отрицательный импульс. С окончаниемотрицательного импульса на выходе мультивибратора появляется положительный потенциал, который поступает с задержкой, за 1 Одаваемой резистором 15 и конденсатором16, на элемент 17, с выхода которогологический нуль вновь запускает мультивибратор, т.е. он продолжает работать вавтоколебательном режиме до изменения потенциала на входе элемента 17.15Использование новых элементов отличает данный ждущий мультивибратор налогических элементах от известного, таккак.;он генерирует импульсы не только отвнешнего источника, но и автоматически,при этом перевод иэ ждущего режима вавтоколебательный проводится при помощиэлектронной перестройки. Ждущий мультивибратор на логичес- ких элементах по авт. св. % 651454, о т л и ч а ю щ к й с я тем, что, с целью расширения функциональных возможностей, в него введены третий логический элемент И-НЕ и интегрирующая МЭ -цепочка, вход которой соединен с выходом второго элемента И-НЕ, а выход - с первым входом третьего элемента И-НЕ, второй вход которого соединен с управляющим элементом, а выход - с третьим входом первого элемента И-НЕ. ходы которого через делитель подключеньк базам соответствующих транзисторов4 и 5 Эмиттеры транзисторов 4 и 5через резисторы 6 и 7 соединены с общей шиной, коллекторы - с первым входом элемента 2, Выходы элемента 2 соединен с выходом мультивибратора и первымвходом элемента 1, второй вход которогосоединен со входом мультивибратора, а выход - с вторым входом элемента 2.Кроме того, мультивибратор содержитдополнительные резистор 1 5, конденсатор 16 и логический элемент И-НЕ 17,первый вход которого подключен к выходэлемента 2 через резистор 15 и к общейшине через конденсатор 16. Третий выход управляющего элемента 14 соединенс вторым входом элемента 17, выходкоторого подключен к третьему входу элемента 1,Мультивибратор работает следующимобразом.Управляющий сигнал подается на базутранзисторов 4 и 5 в виде логическихединиц и нулей от управляющего элемен- д 5та 14, управляя временем разряда конденсатора 3 и длительностью генерируемого импульса. Транзисторы работают влинейном режиме, что обеспечивает независимос ть стабильнос ти генерируемого ЗОимпульса от изменения напряжения питания,При подаче логического нуля с управляющего элемента 14 на элемент 17мультивибратор продолжает работать вждущем режиме, так как при этом с выхода элемента 17 на вход элемента 1подается логическая единица, которая неоказывает влияние на работу мультивибратора в ждущем режиме, 4 О Источники информации,При подаче логической единицы с управ- принятые во внимание при экспертизеляющего элемента 14 на элемент 17 1, Авторское свидетельство СССРмультивибратор переходит в автоколеба- Хр 651454, кл. Н 03 К 3/284, 1977884085 Составитель С. Агеевактор Н. Джуган Техред 3. аКорректор Фант 3/83 Чираж 991ВНИИПИ Государственпо делам иэобрете113035, Москва, Ьаз 10 Подписноеого комитета СССРний и открытий35, Раушская наб., д. илиал ППП,"Патент", г, Ужгород, ул. Проек
