Генератор прямоугольных импульсов

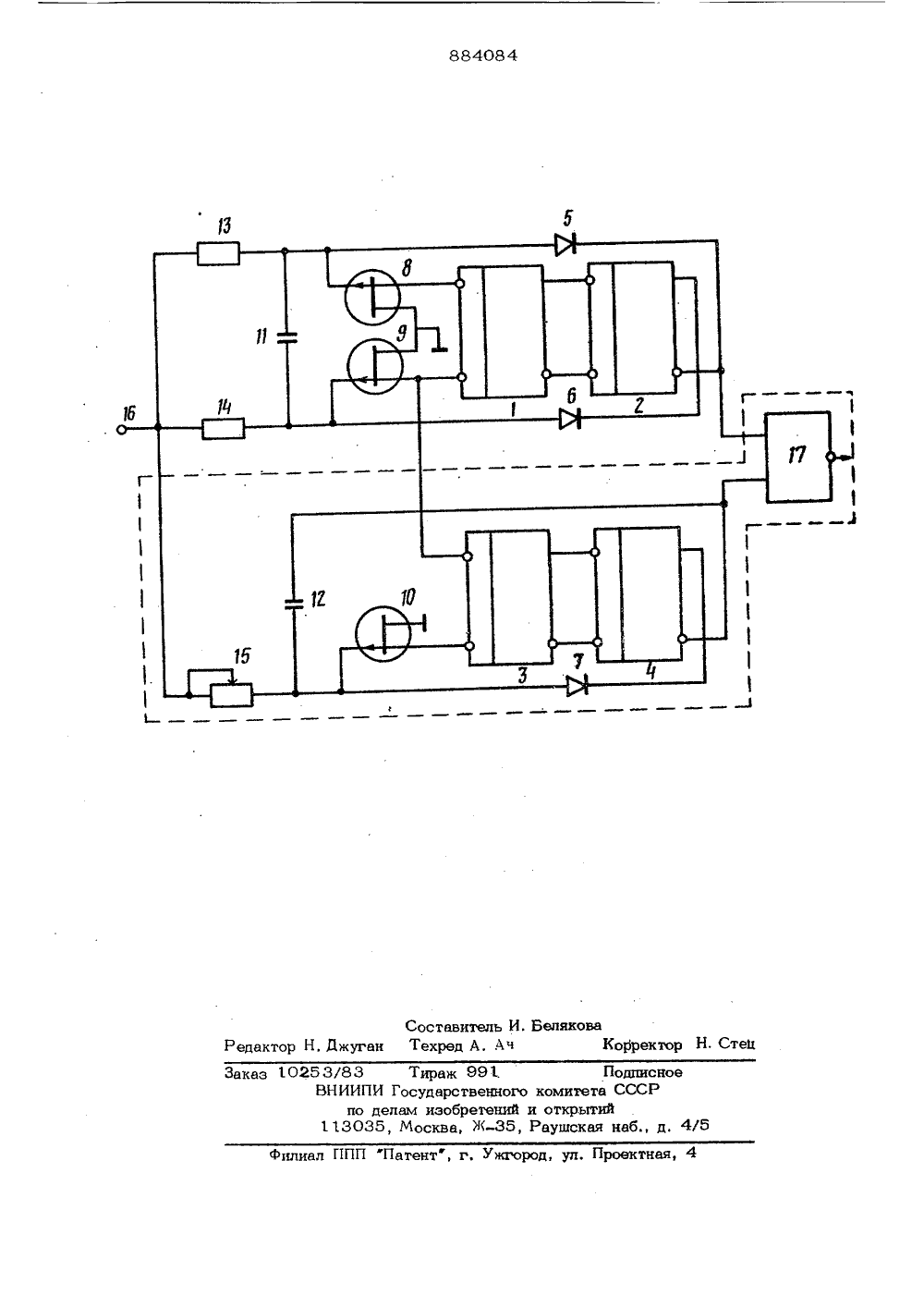

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 884084(51)М. Кл, Н 03 К 3/027 1 ааударатвениый квинтет па делам изабретеннй н атирытнйДата опубликования описания 25,11.81(54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ Изобретение относится к импульснойтехнике и может быть использовано в качестве задающего генератора в аналогоциФровых устройствах.По осносному авт. св 646424 иэвестен генератор прямоугольных импуль 5сов, содержащий два последовательновключенных Я 6 -триггера, два диода,аноды которых подключены к выводамконденсатора и через .резисторы к источнику управляющего напряжения, а катоды1 Осоединены с выходами второго триггера,два полевых транзистора с р -переходами, затворы которых подключены к выводам конденсатора и к анодам диодов,15истоки соединены со входами первоготриггера, а стоки подключены к обшейшине 1,Однако максимальная скважность выходных импульсов известного генератора20ограничена допустимой асимметрией схемы.Цель из 1 бретения - повышение скважности генерируемых импульсов. Для достижения этой цели в генератор прямоугольных импульсов введены последовательно включенные третий и четвертый Я 5 -триггеры, дополнительный конденсатор, подключенный одним выводом к выходу четвертого триггера, а другим - через дополнительный резистор к источнику управляющего напряжения, через дополнительный диод - к выходу четвертого триггера и к затвору дополнительного полевогб транзистора, сток которого соединен с обшей шиной, а исток подключен к первому входу третьего триггера, второй вход которого соединен с одним из входов первого триггера, элемент И, входы которого подключены к выходам второго и четвертого триггеров.На чертеже приведена структурная электрическая схема генератора прямоугольных импульсов.Генератор содержит четыре Я 9 -трщте ра 1-4 с инверсными входами, диоды 5-7, полевые транзисторы 8-10 с р - И переходами, конденсаторы 11 и 12, резнсто4084 ры 13 15, источник 16 управляющего напряжения, элемент И 17,Генератор работает следующим образом.Па инверсном выходе триггера 2 уста новлен низкий, а на инверсном выходе триггера 4 - высокий логический уровень. Каналы транзисторов 8 - 10 открыты и на всех выходах триггеров 1 и 3 высокий логический уровень. Конденсатор 11 пере- заряжается от источника 16 через резистор 14, диод 5 и открытый инверсный выход триггера 2, При возрастании потенциала затвора транзистора 9, сопротивление его канала повышается, что приводит к уменьшению входного вытекающего тока 5 -входа триггера 1 и Й- входа триггера 3. Когда напряжение на затворе транзистора 9 достигнет пороговой величины, на прямом выходе триггера 1 и на инверсном выходе триггера 3 появится перепад напряжения с высокого уровня на низкий, в результате чего триггеры 2 и 4 изменяют свое состояние на противоположное, а на входы элемента 17 поступают высокий логический уровень с инверсного выхода триггера 2 и низкий логический уровень синверсного выхода триггера 4. После опрокидывания. триггеров 2 и 4, каналы транзисторов 8 - 10 снова открываются и начинается процесс перезарядки конденсатора 1 1 от источника 16 через резистор 13, диод 6; открытый прямой выход триггера 2 и конденсатора 12 от источника 16 через резистор 15, открытый инверсный выход триггера 4. Времязадающие элементы схемы подбираются так, что напряжение на затворе транзистора 10 достигает пороговой величины раньше, чем на затворе транзистора 8, т,е. опрокидывание триггера 2 происходит позже, чем опрокидывание триггера 4, В результате чего на 4входы элемента 17 поступает сначала высокий логический уровень с инверсного выхода триггера 4, а затем низкий логический уровень с инверсного выхода триг гера 2, т,е, длительность импульса навыходе элемента 17 будет определяться разностью времен перезаряда конденсаторов 11 и 12Таким образом, предложенный генера тор обеспечивает получение выходной последовательности с большой скважностью я независимой регулировкой частоты и длительности генерируемых импульсов. 15 Ф ормула изобре тения Генератор прямоугольных импульсовпо авт. св. Ио 646424, о т л и ч а ю - 20 ш и й с я тем, что, с целью повышенияскважности генерируемых импульсов, вве-.дены последовательно включенные третий и четвертый Р 5 -триггеры, дополнительный конденсатор, подключенный одним вы водом к выходу четвертого триггера, адругим - через дополнительный резистор к источнику управляющего напряжения, и через дополнительный диод- к выходу четвертого триггера и к затвору дополниЗ 0 тельного полевого транзистора, срок которого соединен с обшей шиной, а исток подключен к первому входу третьего триггера, второй вход которого соединен с одним из входов первого триггера, элемент И, входы которого .подключены к выходам второго и четвертого триггеров. Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР 40 М 646424, кл. Н 03 К 3/02, 1977Составитель И. Белякова Редактор Н. Пжуган Техред А, Ач Корректор Н. СтеМ Заказ 10253/83 Тираж 991, ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
