Генератор импульсов

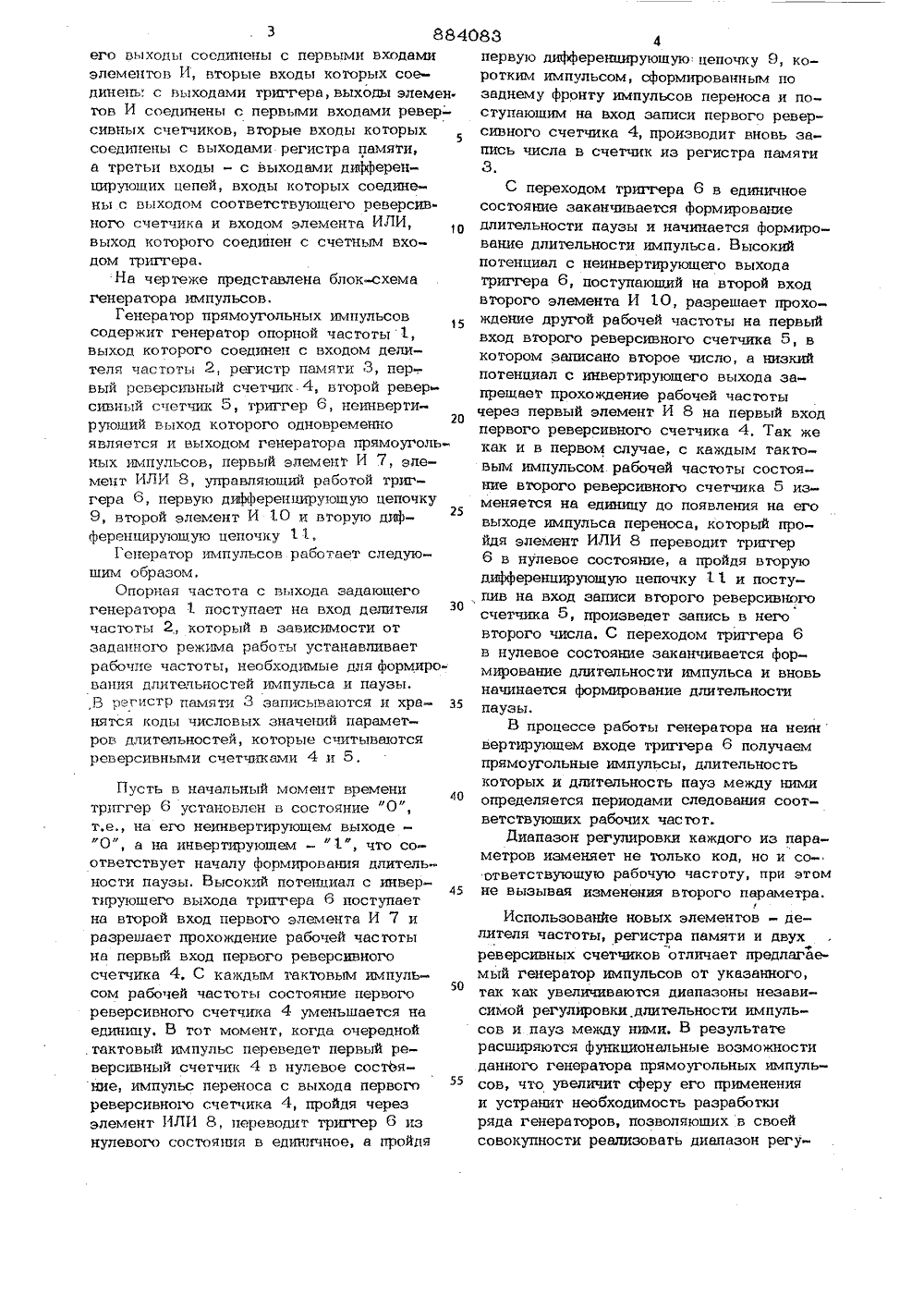

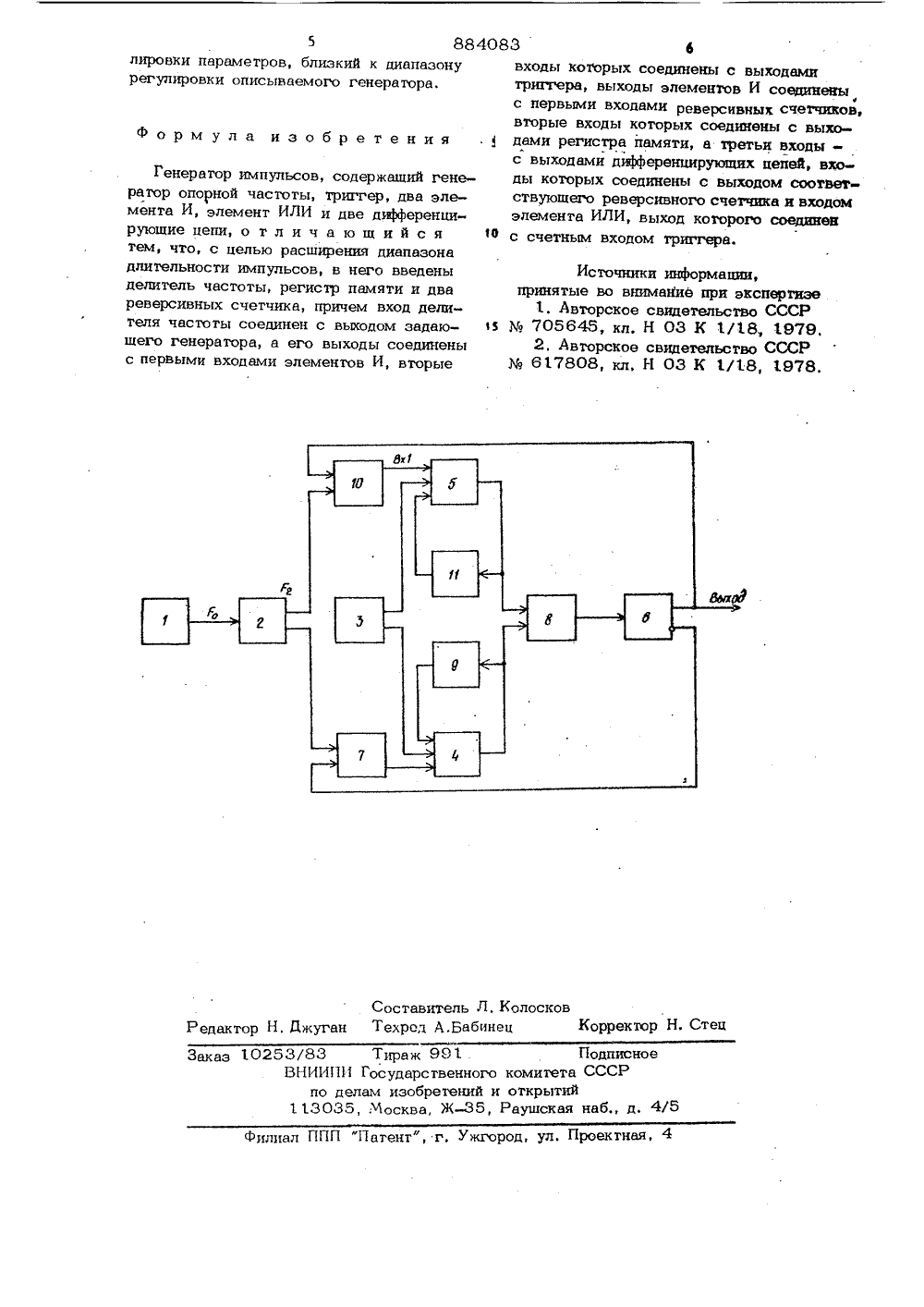

(53)М, Кл. Н 03 К 3/02 Гасударственный квинтет ио делам изобретений и открытий(72) Авторы изобретения Ю, В, Горячев, Б, Т. Йобрица и В, В, Крюков Московское ордена Ленина и ордена Трудового Красного Зн(тмени высшее техническое училище им. Н; Э; Вауьтана -4(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к области импульсной техники и может быть использовано в устройствах автоматики, телемеханики и вычислительной техники.Известны генераторы прямоугольных импульсов, основанные на принципах пре 5 образования опорной частоты задаюшето генератора в последовательность импульсов с независимой регулировкой длительности генерируемых импульсов и интер 10 валов между ними 11.Наиболее близким по технической сущности к изобретению является генератор содержащий счетчик импульсов, счетный вход которого подключен к генератору тактовой частоты, а его выходы соединены с входами элементов И, триггер, выходы которого через дифференпирующие цепи соединены со входами первого элемента ИЛИ, в также соединены с дополнительными элементами И, источники управляющих импульсов интервала и управляющих импульсов длительности, которые задают код на входе шифратора, устанав 2ливаюшего выбранный режим работы, блокпитания, элементы ИЛИ. Для заданияодного из параметров, например, длительно.сти паузы, вне установленного диапазона,необходимо. изменить опорную частотузадающего генератора, что вызывает изменение второго параметра длительностиимпульса 21Использование для формирования длительностей импульса и паузы (общей)опорной частоты задающего генераторасущественно ограничивает диапазон длительностей генератора импульсов и является его недостатком,Бель изобретения - расширение диапазона длительности импульсов.Поставленная цель достигается тем,что в генератор импульсов, содержащийгенератор опорной частоты, триггер, дваэлемента И, элемент ИЛИ и две дторференцирующие цепи, введены делитель частоты,регистр памяти и два реверсивных счетчика, причем вход делителя частоты соединен с выходом задающего генератора, в15 50 3 884его выходы соединены с первыми входамиэлементов И, вторые входы которых соединены с выходами триггера, выходы элемен.тов И соединены с первыми входами реверсивных счетчиков, вторые входы которых5соединены с выходами регистра памяти,а третьи входы - с выходами дифференцируюших цепей, входы которых соединены с выходом соответствующего реверсивного счетчика и входом элемента ИЛИ,выход которого соединен с счетным входом триггера.На чертеже представлена блок-схемагенератора импульсов.Генератор прямоугольных импульсовсодержит генератор опорной частоты 1,выход которого соединен с входом делителя частоты 2, регистр памяти 3, пер-,вый реверсивный счетчик 4, второй реверсивный счетчик 5, триггер 6, неинвертируюций выход которого одновременноявляется и выходом генератора прямоугольных импульсов, первый элемент И 7, элемент ИЛИ 8, управляющий работой триггера 6, первую дифференцируюшую цепочку9, второй элемент И 10 и вторую длфференцирующую цепочку 11.Генератор импульсов работает следующим образом,Опорная частота с выхода задающегогенератора 1 поступает на вход делителя З 0частоты 2, который в зависимости отзаданного режима работы устанавливаетрабочце частоты, необходимые для формирования длительностей импульса и паузы,я Эегистр памяти 3 записываются и хранятся коды числовых значений параметров длительностей, которые считываютсяреверсивными счетчиками 4 и 5,Пусть в начальный момент времени триггер 6 установлен в состояние "О", т.е на его неинвертирующем выходе- "О", а на инвертирующем - "1", что соответствует началу формирования длительности паузы. Высокий потенциал с инвер 45 тируюшего выхода триггера 6 поступает на второй вход первого элемента И 7 и разрешает прохождение рабочей частоты на первый вход первого реверсивного счетчика 4, С каждым тактовым импульсом рабочей частоты состояние первого реверсивного счетчика 4 уменьшается на единицу, В тот момент, когда очередной тактовый импульс переведет первый реверсивный счетчик 4 в нулевое состояние, импульс переноса с выхода первого реверсивного счетчика 4, пройдя через элемент ИЛИ 8, переводит триггер 6 из нулевого состояния в единичное, а пройдя 0834первую дифференцируюшую цепочку 9, коротким импульсом сформированным по заднему фронту импульсов переноса и поступающим на вход записи первого реверсивного счетчика 4, производит вновь запись числа в счетчик из регистра памяти а.С переходом триггера 6 в единичное состояние заканчивается формирование длительности паузы и начинается формирование длительности импульса. Высокий потенциал с неинвертирующего выходатриггера 6, поступающий на второй вход второго элемента И 10, разрешает прохождение другой рабочей частоты на первый вход второго реверсивного счетчика 5, в котором записано второе число, а низкий потенциал с инвертирующего выхода запрещает прохождение рабочей частоты через первый элемент И 8 на первый вход первого реверсивного счетчика 4, Так жекак и в первом случае, с каждым тактовым импульсом рабочей частоты состояние второго реверсивного счетчика 5 изменяется на единицу до появления на еговыходе импульса переноса, который пройдя элемент ИЛИ 8 переводит триггер6 в нулевое состояние, а пройдя вторую дифференцирующую цепочку 1 1 и посту. пив на вход записи второго реверсивногосчетчика 5, произведет запись в неговторого числа. С переходом триггера 6в нулевое состояние заканчивается формирование длительности импульса и вновьначинается формирование длительностипаузы.В процессе работы генератора на неинвертирующем входе триггера 6 получаемпрямоугольные импульсы, длительностькоторых и длительность пауз между ними определяется периодами следования соответствующих рабочих час тот.Йиапазон регулировки каждого из параметров изменяет не только код, но и соответствующую рабочую частоту, при этомне вызывая изменения второго параметра./Использованйе новых элементов - делителя частоты, регистра памяти и двух реверсивных счетчиков отличает предлагаемый генератор импульсов от указанного, так как увеличиваются диапазоны независимой регулировки длительности импульсов и пауз между ними, В результате расширяются функциональные возможности данного генератора прямоугольных импульсов, что увеличит сферу его применения и устранит необходимость разработки ряда генераторов, позволяющих в своей совокупности реализовать диапазон регу5 884083лировки параметров, близкий к диапазонурегулировки описываемого генератора. формула изобретения Генератор импульсов, содержащий генератор опорной частоты, триггер, два элемента И, элемент ИЛИ и две двйеренцирующие цепи, о т л и ч а ю щ и й с я О тем, что, с целью расширения диапазона длительности импульсов, в него введены делитель частоты, регистр памяти и два реверсивных счетчика, причем вход делителя частоты соединен с выходом задаю щего генератора, а его выходы соединены с первыми входами элементов И, вторые бвходы которых соединены с выходами триггера, выходы элементов И соединены с первыми входами реверсивных счетчиков, вторые входы которых соединены с выходами регистра памяти, а третьи входыс выходами диференцирующих цепей, входы которых соединены с выходом соответствующего реверсивного счетчика и входам элемента ИЛИ, выход которого соединен с счетным входом триггера. Источники информации,принятые во внимайие при экспертизе 1. Авторское свидетельство СССР Ио 705645, кл. Н 03 К 1/18, 1979,2. Авторское свидетельство СССР М 617808, кл, Н 03 К 1/18, 1978.Составитель Л, КолосковРедактор Н. Йжуган Техред А.Бабинец Корректор Н. СтецЗаказ 10253/83 Тираж 991 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5филиал ППП "Патент", г, Ужгород, ул, Проектная, 4
