H03K — Импульсная техника

Номер патента: 657611

Опубликовано: 15.04.1979

Авторы: Артамонов, Скарин, Чвырев

МПК: H03K 17/00

Метки: фазоимпульсное

...генератора 1 подключен к первым входам элементов И 26, 27,Выход 5 тактового генератора 1подключен к первым входам элементовИ-НЕ 12, 13, 14. Вторые входы элементов Й-ВЕ 9 н 14 соединены с входной шиной б. Вторые входы элементовИ-НЕ 10 и 12 подключены к входнойшине 7. Вторые входи элементов И-НЕ11 и 13 соединены с входной шиной8.Единичный вход М 5 -триггера 20соединен с выходом элемента И-НЕ 9,нулевые входы - с выходами элементовИ-НЕ 11 и 12 и шиной сброса 42, аединичный выход с первыми входамиэлементов И 28 н 29. Единичный входЙ 5 -триггера 21 подключен к выходуэлемента И-НЕ 10, нулевые входы кныходам элементов И-НЕ 9 и 13 ишине сброса 42, а единичный выходко второму входу элемента И 28 ипервому входу элемента И 30. Единичный вход к 5...

Номер патента: 657612

Опубликовано: 15.04.1979

Автор: Андриенков

МПК: H03K 17/68

Метки: коммутатор, переменного, трехфазный

...12 включена между второйфазой 8 и третьей фазой 9, а первичная обмотка 16 трансформатора 13включена между фазами 9 и 7. Управляющие входы тиристоров 1 и 2 подключены к первой паре вторичных обмоток 17 и 18 трансформатора 12 соответственно через первый и второйвспомогательные тиристоры 19 и 20,управляющие входы которых черезфототиристоры первого и второго тиристорных оптронов 21 и 22 подключены к второй паре вторичных обмоток 23 и 24 трансформатора 11. Управляющие входы тиристоров 3 и 4 подключены к первой паре вторичныхобмоток 25 и 26 трансформатора 13через третий и четвертый вспомогательные тиристоры 27 и 28, управляющие входы этих тиристоров черезфототиристоры третьего и четвертоготиристорных оптронов 29 и 30 подключены...

Номер патента: 657613

Опубликовано: 15.04.1979

Авторы: Андреев, Гинзбург, Жукова

МПК: H03K 19/08

Метки: генератор, импульсов, четырехфазный

...соответственно через последовательно включенные элементы НЕ-ИЛИ 11-14 и каскады 15- 18 к клеммам 19-22, управляющие выходы элементов НЕ-ИЛИ 11 и 12 поцключены к клемме 22, а управляющие входы элементов НЕ-ИЛИ 13 и 14 к клемме 20. основным выходом ячеек 8 и 10 превращает распределитель б на моментформирования одновременно начинающихся импульсов в триггер с двумяустойчивыми состояниями, что исключает возможность возникновения пара зитных импульсов и обеспечивает режим надежного возбуждения. С выходов ячеек 7-10 импульсы поступаютна входы элементов НЕ-ИЛИ 11-14, однако сигнал на выходе этих элемен тов может появиться только в том,случае, если закончится противоположный по фазе широкий импульс навыходных клеммах 20 или 22, к которым...

Номер патента: 657615

Опубликовано: 15.04.1979

Авторы: Варфоломеев, Ершов, Жук

МПК: H03K 23/00

Метки: делитель, программируемый, частоты

...соответствующих коэффициенту, установленному делителем частоты 1, еговыходной импульс переписываетв регистр 3 код числа, который имеется в это время на информационныхвыходах сумматора 4. С регистра3 он вновЬ поступает на информационный вход сумматора 4 этого же разряда. В сумматоре 4 осуществляетсяарифметическое суммирование трехчисел: поступающего с шины 5, с регистра 3 и с выхода переноса сумматора 4 младшего разряда, если онестьС приходом очередного импульса делителя частоты 1.код суммы трех 45чисел записывается в регистр 3 данного разряда и т.д. Суммированиепродолжается до тех пор, пока суммачисел, поступающих на сумматор 4,не будет равна или более 10. В этом 50случае на выходе сумматора 4 вырабатывается сигнал переноса, а в...

Номер патента: 657638

Опубликовано: 15.04.1979

Автор: Погорелов

МПК: H03K 5/15, H04L 7/033

Метки: импульсов, распределителей, синхронизации, формирования

...потенциал. Сигнал с выхода элемента И-НЕ 5, проинвертированный инвертором 6, поступает на вход первого элемента И 7, на второй вход которого поступает серия видеоим пульсов с выхода видеорегенератора 1. Совпадение высоких потенциалов на входах элемента И 7 будет ,только на отрезке времени между моментами времени 1 и (, , в результате чего на выходе элемента И 7 появится короткий импульс (фиг. 2 е). Этот импульс, поступающий на установочный вход распределителя, устанавливает его В нулевое состояние. Серия Видео- импульсов с выхода видеорегенератора 1 поступает также на вход элемента И 8, на другой вход которого подается сигнал с выхода элемента И-НЕ 5, Поскольку высокий потенциал с выхода элемента И НЕ 5 поступает на вход элемента И...

Номер патента: 658717

Опубликовано: 25.04.1979

Автор: Нарижняк

МПК: H03K 3/282

Метки: генератор, импульсов

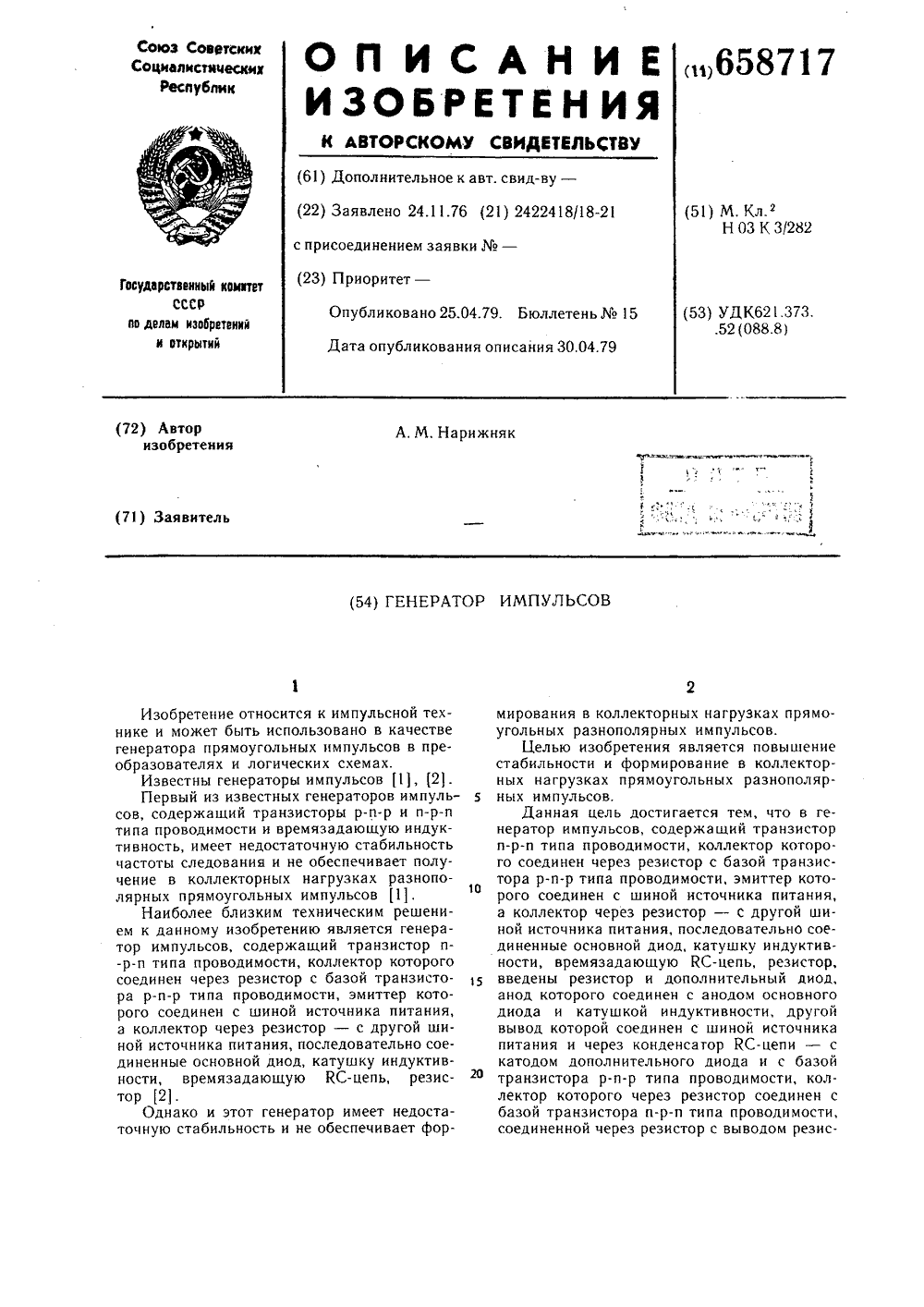

...ток и открывается. Так как коллекторный ток транзистораявляется входным током транзистора 2, нослдций также открывается и в результате дсйствия положительной обратНОй СВЯЗИ с)б;1 траНЗИСтОра 1 И 2 цаецщаОтея. Удержание транзисторов 1 и 2 в насыщенном состоянии обеспечивается плавным 2- нарастанием токд в кдтуНке 5 и безынрпиоццостыо колыьа 111),п)кителыой обратной связи, замкнутого резисторами 10 и 1. В рассматриваемый момент времени в кол. зО лекторных нагрузках происходит формирование вершины рази)полярных прямоугольных импульсов. 11 ри насыщении катуНки 5 ток в цсй достигает максимального значения и начинает быстро падать. Убывающий ток в кагушке 5 вызывает ЭДС обрд)цой полярности, под.действием которой транзисторы 1, з 5 2 выходят...

Номер патента: 658718

Опубликовано: 25.04.1979

Автор: Подколзин

МПК: H03K 3/286

Метки: синхронный, счетный, триггер

...4 в триггер 1.Кроме того единичная информация с триггера 2 поступает через элемент И 10 и элемент ИЛИ 9 на вход триггера 3, изменяя егосостояние на противоположное. Переходутриггера 3 из состояния 1 в состояние 0 1 а 5 2 О 25 ЭО 35 4 О 45 50 55 способствует также сигнал, поступающий с левого плеча триггера 1 через элемент И 17 и элемент ИЛИ 9. Таким образом после этого сигнала триггеры 1 и 2 находятся в состоянии 1, триггер 3 - - в состоянии О.По первому такту 12 (1 г) импульс счетане поступает. Элементы И 12 и 13 остаются закрытыми, и состояние триггера 1 не меняется. Сигнал с левого плеча этого триггера через элемент И 15 и элемент ИЛИ 7 приходит на 0 вход триггера 2 и изменяет его состояние, Состояние триггера 3 сохраняется....

Номер патента: 658719

Опубликовано: 25.04.1979

Авторы: Голобокий, Козлов, Цветков

МПК: H03K 3/53

Метки: генератор, импульсов, прямоугольных

...5ти).К одному из концов линии через выходной коммутатор (разрядник) 10 подключенанагрузка 11,Генератор работает следующим образом.4 ОВ исходном состоянии все конденсаторызаряжены до напряжения источника 8 питания, например, так, как это показано насхеме. При этом между противоположнымиконцами ряда последовательно соединенных 4силовых конденсаторов каждого накопительного элемента выходное напряжение равнонулю.После срабатывания управляемого коммутатора 5 на коммутаторе 4 второй ступенипервого накопительного элемента и коммутаторе 4 первой ступени второго накопительного элемента появляется двойное перенапряжение, что приводит к их пробою.В дальнейшем пробой коммутатора первойступени предыдущего накопительного элемента приводит к пробою...

Номер патента: 658720

Опубликовано: 25.04.1979

Авторы: Галушко, Сильченко

МПК: H03K 3/64

Метки: импульсных, последовательностей, формирования

...к первым входам элементов 1 и 12 соответственно, вторые входы кото- юю рых соединены между собой и являются третьими тактовыми входами звеньев 4-1 - 4-п.Устройство работает следующим образом.По команде Пуск на входы триггера 1,элементов 2 и 5 поступает сигнал, которыйзоподается с выхода элемента 5 на выход устройства и на вход элемента 2, Первый сигнал, поступивший на выход устройства является опорным для отсчета временных интервалов остальных сигналов, По команде и Пуск триггер 1 переводится в единичное состояние, разрешая прохождение сигнала через элемент 2, который поступает на сиг 4нальный вход звена 4-1. По первому такту генератора 6 сигнал с элемента 9 записывается в элемент 13, осуществляющий запрет на прохождение сигнала через...

Номер патента: 658721

Опубликовано: 25.04.1979

Авторы: Распоркин, Тухарели, Шульга

МПК: H03K 4/06

Метки: импульсов, трапецеидальных, формирователь

...двухпозициоц ного переключателя 23, первый коц такт которого связан непосредственно с раз. решающим потенциалом для элемента И 20, а Второй - с выходом КЯ-триггера 19, вход запуска которого подключен к выходу элемента ИЛИ 3 и одновременно к воду элемента 21 цсраьчюзнз гцости, другой Вход кс)- торого подключен к входной шине 24 стробировзция и одновременно к входу стробирования распределителя 1 импульсов, а выход соединен с входом сброса К 8-триггера 19, два симметричных выхс)да КЯ-триггера 9 подклгочецы к управляющим входам клюцеи 12 13,и 13, информационные входы которых объединены и подклк)чены к точке соединения диодов 14 и 15 и через резистор 16 к шине7 источника питания, а выходы - К входам дифференциального усилителя 18....

Номер патента: 658722

Опубликовано: 25.04.1979

Автор: Шульга

МПК: H03K 4/502

Метки: генератор, пилообразного

...от генератора 6 тока, импульсный входной ток которого образуется при появлении сигнала прямоугольнои формы на выходе источника импульсного напряжения на эмиттерном повторителе 1. Токозадающим резистором 7 регулируют величину зарядного тока конденсатора 4.При импульсном режиме работы генератора 5 тока в промежутках между формированием выходного сигнала ГПН (на входе 2 отсутствует запускающий импульс прямоугольной формы) ток заряда отсутствует,т.е. его изменение с целью регулировки фронта пилообразного напряжения не может приводить к плаванию начального уровня формирования, и дополнительных мер компенсации не требуется.На вход генератора пилообразного напряжения может быть подан сигнал прямоугольной формы, амплитуда которого...

Номер патента: 658723

Опубликовано: 25.04.1979

Авторы: Зайдман, Ройтман

МПК: H03K 5/01

Метки: импульсов, прямоугольных, формирователь

...Базы транзисторов 7 и 8 соответственно через резисторы 11 и 10 соединены с их эмиттерами и через стабилитроны 3 и 4 подключены к выходу триггера 2.Формирователь работает следующим образом,Импульсы задающего генератора 1 после дифференцирования используются для запуска трппера 2, работающего в счетном режиме, по позволяет получить скважность уиравляю 1 цих импульсов для схемы, равную двум. Перепады напряжения на выходе триггера используются для запуска ключевой схемы.Пусть в исходный момент времени выходной уровень напряжения триггера 2 соответствует 1. Тогда включен стабилитрон 4, а стабилитрон 3 выключен. Это обеспечивается соответствующим выбором напряжения стабилизаций стабилитронов 3 и 4. Ток, протекающий от положительного полюса...

Номер патента: 658724

Опубликовано: 25.04.1979

Авторы: Аниконов, Князев

МПК: H03K 5/13

Метки: задержки

...триггера 6 элемент И 5-п открыт для прохождения импульсов.на вход триггера 3-1 следующего разряда. з 5При поступлении от генератора тактовых импульсов 1 первого импульса триггер 3-1 регистра 2 переводится в единичное состояние, подавая на элемент И 4-1 сигнал разрешение,Вторым импульсом триггер 3-2 и входной триггер 6 регистра 2 переводятся в единичное состояние (импульсом через элемент И 4-1), а триггер 3-1 регистра 2 - в нулевое состояние. При этом на элемент И 5-и с триггера 6 подается сигнал запрет и 05 элемент И 5-и регистра 2 не пропускает очередные импульсы на триггер 3-1.Третьим импульсом триггер 3-3 регистра 2 через элемент И 4-2 устанавливается в единичное, а триггер 3-2 через элемент И 5-1 - в нулевое состояние.50Таким...

Номер патента: 658725

Опубликовано: 25.04.1979

Авторы: Заика, Усов, Школык

МПК: H03K 5/13

Метки: импульсов, синхронизации

...чертеже дана функциональная схемаустройства для синхронизации импульсов.Оно содержит реверсивцый счетчикэлементы совпадения 2 и 3, ицвертор 4 ц выходной триггер 5.658725 Формула изобретения Составитель М.НазаровТехред О, Луговая Корректор М. ДемчикТираж 1059 ПодписноеЦН И И П И Государственного ком итета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Н. РазумоваЗаказ 2075/53 3 исходном состоянии на нулевом вы ходе, реверсивного счетчика импульсов 1 при сут 4 Гвует сигнал с уровнем логического О,которн 1 ий устанавливает выходной триггер 5 в состояние О и запрещает прохождение тактовых импульсов через первый 2 и второй 3 элементы совпадения.При приходе...

Номер патента: 658726

Опубликовано: 25.04.1979

Авторы: Агеев, Быстров, Гаврилов

МПК: H03K 5/156

Метки: импульсных, накопления, сигналов

...8, который запускается импульсами управления, подаваемыми на управляюи 1 ую шину 9. Периодичность импульсов запуска синхронизатора 8 поставлена в соответствие с анализируемой дистанцией. Частота квантования и число импульсов за период, который генерирует синхронизатор 8, определяется соответственно разрешающей способностью по дальности и числом квантов.Импульсы, привязанные к оси времени, с выхода устройства 3 временной привязки поступают на второй вход блока управления 5 счетчиком 13, на первый вход блока 17 логического анализа и на вход блока вычитания 16. Импульсы частоты квантования с выхода синхронизатора 8 поступают на делитель частоты 11, коэициент деления которого согласован с заданнои вероятностью превышения шумом порога...

Номер патента: 658728

Опубликовано: 25.04.1979

Авторы: Котов, Ноздринов, Тушканов

МПК: H03K 9/06

Метки: передачи, сигнала, синхронного, скорости

...является повышение.точности измерения при отсутствии априорных сведений о статистике сигнала,Достигается заданная цель тем, что1в способе измерения скорости передачисинхронного сигнала, имеющего вид последовательности прямоугольных посылокпостоянного тока, основанном на измерении автокорреляционной функции сигналаза конечное время, измеряемый сигнал т задерживают на время, большее длительности сигнала для возможной наименьшейскорости передачи, измеряют суммарноевремя несовпадения полярностей незадержанной и задержанной реализаций;," измеряемого сигнала и по отношению еуммарного времени несовпадения полярностейнезадержанной и задержанной реализаций;измеренного при задержке, меньшей, чем658728 формула изобретения Способ измерения...

Номер патента: 658729

Опубликовано: 25.04.1979

Авторы: Леонтьева, Сахартов

МПК: H03K 9/06

Метки: импульсов, напряжение, постоянного, следования, частоты

...3 и 5 размыкаются. Первый интегрирующий усилитель 1 переводится в режим масштабного усилителя и на его выход записываются начальные условия от источника 6 опорного сигнала через ключ 4. Одновременно через ключ 14 на операционный усилитель 15 передается напряжение со второго интегрирующего усилителя 7, которое остается постоянным на время размыкания ключа 3. В четные периоды происходит перевод ключевых устройств в противоположное со 50 уменьшении частоты входного сигнала до нуля.При высоких частотах входных импульсов быстродействие преобразователя уменьшается, так как уменьшается петлевой коэффициент усиления схемы. Однако благодаря наличию источника смещения 2 выходное напряжение) второго интегрирующего усилителя 7 при изменении...

Номер патента: 658738

Опубликовано: 25.04.1979

Автор: Паршиков

МПК: H03K 17/041

Метки: многоканальное, переключающее

...и фф 01 - отсутствие сигнала опроса. При этом сигнал 1 в зависимости от состояния коммутаторов 1 и 2 присутствует в каждый момент времени лишь на одном из выходов б, а на остальных 10 ф.При поступлении тактовых импульсов с шины 8 на коммутатор 2.сигнал 1 формируется поочередно на его выходах в соответствии с выходамя селектора 3, на которых выделен сигнал 1 фф.После каждого цикла коммутатора 2 изменяет свое состояние на один такт коммутатор 1, сигнал ф 1 ф пдочеред-. но формируется на его выходах, соответствующих сигналам 1 ф, выделенным на выходах селектора 4 в зависимости от входных сигналов состояния объектов.658738 формула изобретения Заказ 2077/5459 Подписное ЦНИИТираж После формирования сигнала 1на выходе коммутатора 1,...

Номер патента: 658739

Опубликовано: 25.04.1979

Авторы: Мороз, Рогальский

МПК: H03K 17/62

Метки: импульсов, распределитель

...22. 35 9 4элементе 8 есть разрешающий потенциал, следовательно, импульс с шины 20 проходит на единичный вхоц триггера 1, переключая его в состояние 1. При этом триггер б переключается в состояние 0 потенциалом нулевого выхода триггера 1 и на вход элемента 8 поступает запрещающий потенциал с единичного выхода триггера б, На вход элемента 9 поступает разрешающий потенциал с единичного выхода триггера 1, Тактовый импульс с шины 21, пройдя через элемент 16 и далее через элемент 19, поступает на входы элементов 9,11,13. Однако только на элементе 9 есть разрешающий потенциал, следовательно, импульс поступает на единичный вход триггера 2, переключая его в состояние 1.При этом триггер 1 переключается в состояние 0, подавая тем саьым запрещающий...

Номер патента: 658740

Опубликовано: 25.04.1979

Авторы: Андреев, Гельбштейн, Лондон

МПК: H03K 23/00

Метки: импульсов, умножитель, частоты

...7 сравнения Формируются импульсы, частота Р, которых равнар-р /овгде Рвп - частота опорного генератора 1 55К - коэффициент умножения(заданный в двоичном коде) .Данные импульсы используются далее в качестве масштабных при измерении периода входных импульсов умно жителя. Изменяя двоичное число К на угравляющем входе 16 умнсжителя, можно управлять значением масштабной частота Р при фиксированной .опорной частоте Р. Для фазирования последовательности масштабных импульсов1 опи-" -ах Р =у 5 О где Г - частота импульсов навхвходе устройства,то Г:Р К " т,е. Р Г К,2 вп Уг ьхопДля Фазирования этой последовательности на сброс счетчика 2 через элемент ИЛИ 8 заводятся импульсы с входа 15 умножителя,Полученная на выходе элементаИЛИ 8 импульсная...

Номер патента: 658741

Опубликовано: 25.04.1979

Авторы: Асеев, Вальшонок, Сныткин

МПК: H03K 23/00

Метки: делитель, управляемый, частоты

...О триггера второго разряда двоичного счетчика 1.Шины б управления предназначены для подачи кода управления, устанавливающего требуемое значение коэффициента деления. Каждая иэ шин управления подключена к первому входу соответствующего элемента И-НЕ 4. Шина управления второго разряда, крометого, соединена с вторым входом элемента ИЛИ 5.Работу устройства рассмотрим отдельно для случаев четного и нечетного значений коэффициента деления,Четное значение коэффициента деления устанавливается подачей на шины б управления двоичного кода, эквивалентного десятичному числуМ 4 = 2 - К 4где К 4 - требуемое четное значение 0 коэ ффици ент а дел ени я .По окончании первого входного импульса двоичный счетчик 1 переходитв состояние 0001. Под...

Номер патента: 658742

Опубликовано: 25.04.1979

Авторы: Ицкович, Линне

МПК: H03K 23/00

Метки: деления, делитель, коэффициентом, переменным, частоты

...вход соединен с вентилем 3 установочных чисел, управляющий вход которого через элемент 4 задержки связан с импульсным выходомсчетчика 1 входных импульсов, который подключен также к счетному входу счетчика 5 выходных импульсов. Импульсный выход счетчика 5 выходных импульсов через дополнительный элемент б задержки связан с управляющим входом вентиля 7 установочных чисел, выход которого подключен к установочному входу счетчика 5, а информационный 55 вход - к.одному из выходов датчика 8 установочных чисел. Информационный выход счетчика 5 выходных импульсов подключен к запараллеленным входам дешифраторов 9, выходы которых под ключены соответственно к нулевым входам триггеров 10 и к единичным входам соседних триггеров 10, соединяя, таким...

Номер патента: 660201

Опубликовано: 30.04.1979

Автор: Яковлев

МПК: H03K 3/02

Метки: генератор

...суммарный ток генераторов 7 и 8 за вычетом тока генератора 9, что вызывает нарастание напряжения на входе каскада 2 по отношению к входу каскада 1. В момент Т 2 напряжение на конденсаторе 4 становится достаточным для запирания каскада 1. В результате начинает действовать положительная обратная связь через усилитель 5 и источник 6 и напряжения на входах каскадов 1 и 2 скачком уменьшаются. Поскольку напряжение на выходе элемента 12 и входе каскада 10 становится меньше напряжений на входах каскадов 1 и 2, то каскад 10 открывается и уровень логического нуля на его выходе вызывает появление уровня логической единицы на шине 18 и управляющем входе генератора 8. При этом генератор 8 включается, а на входе каскада 10 действует напряжение...

Номер патента: 660202

Опубликовано: 30.04.1979

Авторы: Манкулов, Стафеев, Фурсин

МПК: H03K 3/02

Метки: магнитотриггер

...1 с вольт-амперной характеристикой Я-типа, соседние области которой 2 и 3 являются областями с противоположным типом про водимости, то есть представляют собой р-п переход (пусть область 2 является р-областью), анод структуры 1 (область 2) через резистор 4 подключен к плюсовой шине источника питания 5, а катод - к общей 10 шине 6.Плечи магнитотриггера связаны между собой с помощью датчика Холла 7, первый вход которого 8 подключен через резистор 9 к плюсовой шине источника питания 5, 15 а второй вход 10 - к общей шине 6, первый выход датчика Холла 11 подключен к области 2 структуры 1 в первом плече магнитотриггера, а второй выход 12 подключен к области 3 структуры 1 в первом плече 20 магнитотриггера и к области 2 структуры 1 во...

Номер патента: 660203

Опубликовано: 30.04.1979

Авторы: Комаров, Никулин, Поярков, Степанов

МПК: H03K 3/26

Метки: пластин

...пластины при ходится осуществлять до достижения требуемого качества очистки в точках, для которых эта скорость минимальна.Цель изобретения - повышение производительности работы устройства. 20Это достигается тем, что в предлагаемом устройстве для очистки пластин щетка выполнена в виде двух конусов, образующие которых расположены в плоскости пластины и которые кинематически связаны меж ду собой с возможностью вращения в противоположных направлениях.На фиг. 1 изображено предлагаемое устройство, общий вид в разрезе; на фиг, 2 разрез проточного узла. 30 где Н - разность диаметров большего именьшего оснований конуса;В - диаметр пластины.Конусы 7 связаны между собой посредством конических шестерен 8, обеспечивающих их вращение в...

Номер патента: 660204

Опубликовано: 30.04.1979

Авторы: Герасимов, Павловский, Федоткин

МПК: H03K 3/53

Метки: высоковольтных, генератор, импульсов

...каскада, к выходу которогоприсоединен элемент;1 - длительность интервала задерж- З 5ки срабатывания коммутатора вУ+ 1 каскаде относительно момента срабатывания коммутатора вМ каскаде;Со - величина емкости накопительного 40конденсатора в каскаде;Л - индуктивность цепи контура единичного каскада;л=3,141,Постоянная времени элемента удовлетворяет условию ЯС 1, где Л - величина резистивной составляющей элемента. Междуэлектродами элементов 12, 13 установленыв электролите добавочные электроды 14,Генератор высоковольтных импульсовработает следующим образом.При подаче управляющего сигнала срабатывает коммутатор 6 первого каскада,его накопительный конденсатор 1 заряжается и начинает разряжаться через катушку индуктивности 15 на элемент...

Номер патента: 660205

Опубликовано: 30.04.1979

Авторы: Быстров, Гончаров, Николаев

МПК: H03K 3/53

Метки: заряда, конденсатора, накопительного

...3 анодной группы второй ветви.При рассмотрении работы устройства условно будем полагать, что оно работает в режиме холостого хода, т. е. накопительный конденсатор отключен от его шин. Тогда в течение первой четверти периода, ког 5 10 15 20 э 5 ЗО 35 40 45 50 55 60 5 да под положительным потенциалом находится клемма 2 будет происходить заряд умножающего конденсатора 10 через диод 8 и умножающего конденсатора 11 через диод 5 до амплитуды напряжения источника питания. Этот заряд продолжается до тех пор, пока напряжение на клеммах 2 ь 2 увеличивается по абсолютной величине. По окончании заряда диоды 5 и 8 запираются и предотвращают разряд умножающих конденсаторов на источник, В течение второй четверти периода напряжение на клеммах 2 2,...

Номер патента: 660206

Опубликовано: 30.04.1979

Автор: Стотланд

МПК: H03K 3/53

Метки: импульсов, формирования

...импульсов тока работает следующим образом.После накопления заданного уровня энергии в емкостном накопителе 1 открываются вентили 14 - 18, и происходит разряд накопителя 1 на нагрузку. Фронт импульса тока формируется посредством колебательного разряда накопителя 1 на параллсльно соединенные секции 2 - 7 с равной индуктивностью. Период разряда на фронте определяется емкостью накопителя 1 и индуктивностью параллельно соединенных секций 2 - 7, Вблизи момента достижения максимального значения тока, когда напряжение между выводами секций 2 - 7 меняет знак, управляемо замыкаются коммутирующие устройства 9, 11 и автоматически замыкаются неуправляемые коммутирующие устройства 8, 10, 12, после чего накопитель 1 оказывается замкнутым...

Номер патента: 660207

Опубликовано: 30.04.1979

Авторы: Баркан, Белкин, Корневич

МПК: H03K 3/64

Метки: генератор, импульсов, серий

...на него сигнала начала сообщения, так как эти сигналы асинхронны. Одновременно с включением триггера 6 по сигналу начала сообщения запускается элемент задержки 7. По окончании сигнала на выходе элемента задержки 7 в блоке 9 фазирования сигналов осуществляется сопряжение во времени информационного сигнала, поступающего с выхода узла управления серией 10. Синхронизирующие и информационные сигналы поступают на шину 17 через элемент ИЛИ 11.После окончания первой серии на шину 16 поступает сигнал окончания сообщения, формирование сигналов на шине 17 прекращается. Затем на шину 13 поступает тактовый импульс, который устанавливает в блоке изменения параметров сигналов 5 состояние, которое обеспечивает изменсние периода следования...

Номер патента: 660208

Опубликовано: 30.04.1979

Авторы: Пустельников, Якимов

МПК: H03K 3/64

Метки: генератор, резервированный

...генератор 2,Генератор работает следующим образом.Импульсы основного генератора 1 через разделительный конденсатор 3 поступают на вход элемента ИЛИ 5 ц в резервный генератор 2 на резистор 7, который может660208 Составитель М, Леонова Корректор Л. Орлова Редактор Е. Караулова Заказ 834/14 Изд.279 Тираж 1059 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 быть резервирован четырьмя резисторами, подключенный к базе транзистора 8, которая через конденсатор 9 соединена с общей шиной. За счет несимметричного однонаправленного действия переходов элемента ИЛИ 5 и перехода база - эмиттер транзистора 8 резервного генератора 2 образуется постоянная...
