Адаптивная система интегрирования дискретных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

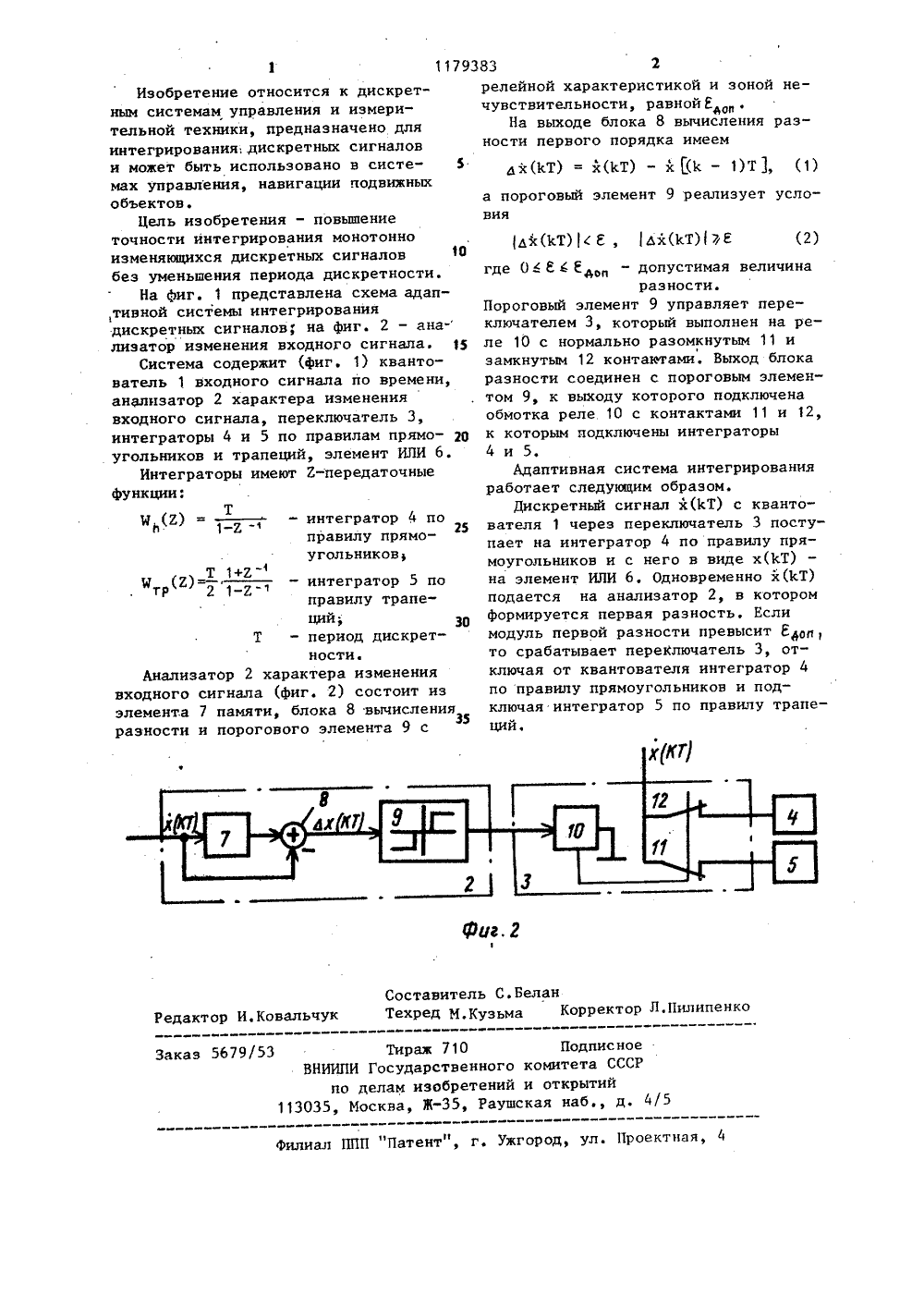

( 9) (11) ОПИСАНИЕ ИЗОБРЕТ ВТОРСК СВИДЕТЕЛЬСТВ и ления.2.1-123.втома 77,о времени, вход котор ходом системы, и инте о являет тор п отл с цель ости интегрирования ровышения т монотонно и сигналов бе яющихся дискретных еньшения периода нее введены анализазменения вхапжд. 1 дискретности, тор характера ф ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Кузин Л.Т. Расчет и проевание дискретных систем упраМ.: Машиностроение, 1962, с.Ципкин Я.З. Основы теориитических систем. М.: Наука, 1с, 509-513.(54)(57) АДАПТИВНАЯ СИСТЕМА ИНТЕГРИРОВАНИЯ ДИСКРЕТНЫХ СИГНАЛОВ, содержащая квантователь входного сигнала равилу прямоугольников а ю щ а я с я тем, ч сигнала, выполненныи на последовательно соединенных элементе памяти,блоке вычисления разности и порого-.вом элементе, переключатель, интегратор по правилу трапеции и элементИЛИ, выход которого является выходом системы, а входы подключены квыходам интегратора по правилу прямоугольников и интегратора по правилу трапеции, выход квантователявходного сигнала по времени .подключен к информационному входу переключателя, входу элемента памятианализатора характера изменениявходного сигнала и другому входублока вычисления разности анализатора характера изменения входногосигнала, выход порогового элементаанализатора характера изменениявходного сигнала подключен к управляющему входу переключателя, выходами соединенного со входами интегратора по правилу прямоугольников иинтегратора по правилу трапеций,1179383 ц (е)Ти 1-Е- интегратор 4 по правилу прямоугольников 3 Т 1+ЕГР 2 1-Е Составитель С.БеланТехред М.Кузьма Корректор Л.Пилипенко Редактор И.Ковальчук Заказ 5679/53 Тираж 710 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к дискретным системам управления и измерительной техники, предназначено для интегрирования, дискретных сигналов и может быть использовано в систе мах управления, навигации подвижных объектов.Цель изобретения - повышение точности интегрирования монотонно изменяющихся дискретных сигналов 10 беэ уменьшения периода дискретности.На фиг. 1 представлена схема адап,тивной системы интегрирования дискретных сигналов; на фиг. 2 - ана- лизатор изменения входного сигнала. 15Система содержит (фиг. 1) квантователь 1 входного сигнала по времени, анализатор 2 характера изменения входного сигнала, переключатель 3, интеграторы 4 и 5 по правилам прямо угольников и трапеций, элемент ИЛИ 6.Интеграторы имеют Е-передаточные функции:- интегратор 5 поправилу трапеций; 30Т - период дискретности.Анализатор 2 характера изменения входного сигнала (фиг. 2) состоит из элемента 7 памяти, блока 8 вычисления разности и порогового элемента 9 с35 релейной характеристикой и зоной нечувствительности, равнойб ,одНа выходе блока 8 вычисления разности первого порядка имеем ьхосТ) = хОсТ) - х Ос - 1)Т 3,а пороговый элемент 9 реализует условия дхосТ) 1( Е,ЬхосТ)ЗЕ (2) где 0с 4 с- допустимая величинаразности.Пороговый элемент 9 управляет переключателем 3, который выполнен на реле 10 с нормально разомкнутым 11 и замкнутым 12 контактами. Выход блока разности соединен с пороговым элементом 9, к выходу которого подключена обмотка реле 10 с контактами 11 и 12, к которым подключены интеграторы 4 и 5.Адаптивная система интегрирования работает следующим образом.Дискретный сигнал хОсТ) с квантователя 1 через переключатель 3 поступает на интегратор 4 по правилу прямоугольников и с него в виде хТ) на элемент ИЛИ 6, Одновременно хОсТ) подается на анализатор 2, в котором формируется первая разность, Если модуль первой разности превысит Ео, то срабатывает переключатель 3, отключая от квантователя интегратор 4 по правилу прямоугольников и подключая интегратор 5 по правилу трапеций.
СмотретьЗаявка
3723918, 11.04.1984
СЕРПУХОВСКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНО-ИНЖЕНЕРНОЕ УЧИЛИЩЕ РАКЕТНЫХ ВОЙСК ИМ. ЛЕНИНСКОГО КОМСОМОЛА
АВЕРЬЯНОВ АНДРЕЙ ИВАНОВИЧ, ХАРИН НИКОЛАЙ ТИМОФЕЕВИЧ
МПК / Метки
МПК: G06G 7/18
Метки: адаптивная, дискретных, интегрирования, сигналов
Опубликовано: 15.09.1985
Код ссылки
<a href="https://patents.su/2-1179383-adaptivnaya-sistema-integrirovaniya-diskretnykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Адаптивная система интегрирования дискретных сигналов</a>
