Номер патента: 1685230

Опубликовано: 09.08.1995

Авторы: Барулин, Иванов

МПК: H01L 41/12, H02N 2/00

Метки: стрикционный, шаговый, электродвигатель

СТРИКЦИОННЫЙ ШАГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ, содержащий неподвижную часть с направляющими из магнитомягкого материала и подвижную часть, состоящую из стрикционного элемента с обмоткой возбуждения, закрепленного между двумя фиксаторами, концы которых оперты на направляющие, постоянный магнит, размещенный между направляющими, и обмотки управления, отличающийся тем, что, с целью расширения эксплуатационных возможностей за счет увеличения величины рабочего хода и возможности получения криволинейных движений, обмотки управления размещены на подвижной части по обе стороны относительно обмотки возбуждения стрикционного элемента, а постоянный магнит установлен на подвижной части на равном расстоянии от обмоток управления.

Номер патента: 1111649

Опубликовано: 20.01.1995

Автор: Барулин

МПК: H01L 41/00, H02N 11/00

Метки: линейный, стрикционный, шаговый, электродвигатель

ЛИНЕЙНЫЙ СТРИКЦИОННЫЙ ШАГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ, содержащий статор с направляющими, подвижный узел, состоящий из стрикционного элемента, закрепленного между двумя фиксаторами, концы которых опираются на направляющие, постоянный магнит и обмотки управления, отличающийся тем, что, с целью снижения потребляемой мощности путем уменьшения электромагнитных полей рассеяния, постоянный магнит расположен на статоре между направляющими на равном расстоянии от их концов, причем направляющие и фиксаторы выполнены из магнитомягкого материала, а обмотки управления расположены на направляющих.

Номер патента: 2000820

Опубликовано: 15.10.1993

Авторы: Барулин, Блинков, Кренев, Кукес

МПК: A61N 1/32

Метки: восстановления, крови, микроциркуляции, пораженных, тканей

...конечностипредпринята попытка лечения по предложенному способу. Электроды, предварительно смазанные такапровадящей пастой,наложили на стопу - место дистрофическогопоражения кожи и па ходу позвоночника отпервых грудных позвонков,Установили режим воздействия с частотой следования импульсов зл. тока, вызывающего релаксацию мышцы сосуда, через 60мин продолжили воздействие с частотой тока, вызывающей обезболивание, а затемступенчато повышали в диапазоне от 7 до50 кГц в течение 4 ч, чта вызывало эффектпоследовательного расширения сосудовразличного диаметра,Контроль за состоянием микроциркуляции проводили нэ теплавизаре (теплавидеограммы указывали нэ исходное резкоеобеднение краваснэбжения, особенно в дистальном отделе правой голени, Пад...

Номер патента: 1737456

Опубликовано: 30.05.1992

Авторы: Барулин, Морозов, Наумов, Расторгуев, Рычагов, Терехов, Фоминых

МПК: G06F 12/00, G11C 19/00

Метки: запоминающее, стековое

...составляет17 байтов, Если адреса операндов в памятизанимают по 2 байта(что наиболее реально),то командный код для предлагаемого уст 40 ройства короче на 2 байта. Следовательно,предлагаемое устройство позволяет сократить время счета и длину командного кода,Рассмотрим пример использованияпредлагаемого устройства для организации45 циклов,Пусты - переменная цикла, К - верхнийпредел. При входе в цикл на вершину стекапомещают значение С, на следующий никний уровень - Й. При каждом повторении50 цикла, увеличивается на единицу и, если1 К, то управление передается на начало цикла, в противном случае со стека снимают двеверхние позиции, а управление передаетсяна следующую команду. При организации55 вложенных циклов на вершине стека располагаются...

Номер патента: 1725185

Опубликовано: 07.04.1992

Авторы: Барулин, Дадаев, Комарович, Кукса

МПК: G05B 19/18

Метки: иерархического, ситуационного

...14 и 8 - нулевые команды, кото рые не предполагают каких-либо воздействий на объект управления, Все последующие циклы будут рабочими, в результате которых в регистры 14 и 8 будут записываться коды команд управления, со ответствующие кодам текущих ситуаций, а врегистры 5, 11 и 13 - новые коды текущих ситуаций.Каждый из блоков 6.1-6.в, 12 и 16 выбора решения работает следующим образом.35 Код текущей ситуации подается на группу входов 27 блока выбора решения. В момент окончания поиска предыдущего кода решения на выходе блока 17 сравнения появляется сигнал с уровнем логической еди ницы, открывающий элемент И 22, иимпульсы синхронизации, поступающие на вход 26, проходят через элемент И 22 на управляющий выход 25 блока выбора решения. При...

Номер патента: 1677118

Опубликовано: 15.09.1991

Авторы: Барулин, Шпигарев

МПК: D21B 1/02

Метки: примесей, промывки, щепы

...под С-образными рычагами 15 выносного транспортера 17, причем приемники 4 для примесей расположены на дне 18 водяного бассейна 8, перфорированные желоба 16 в водяном бассейне 8 на уровне горизонтальных валов 9 и напротив каждой из перфорированных цилиндрических обойм 11.Вода в бассейне 8 имеет уровень "Б".Устройство работает следующим образом,Смесь частиц щепы и инородных включений иэ бункера не показан) по выходным патрубкам 12 непрерывно поступает в узлы отделения щепы от примесей 5, при вращении горизонтальных валов 9 от привода 6 частицы захватываются шнеками 10 и многократно погружаются в воду для промывки при этом примеси (недревесные материалы, песок, земля, камни, металлические включения) оседают на дно перфорированных...

Номер патента: 1666194

Опубликовано: 30.07.1991

Авторы: Барулин, Вострецов, Кирсанов, Лебедев, Смирнов

МПК: B04C 7/00, F26B 17/10

Метки: многоступенчатая, полидисперсных, термообработки, циклонная

...образованному конусами 2, трубой 8 и винтовой направляющей 9, мелкие частицы составляющие товарный продукт) высыхают и через кольцевые зазоры 3 удаляются,и направляются по патрубку 19 в циклон 10, Таким образом осуществляется сепарация мелких частиц.Наличие винтовой направляющей способствует наиболее полному отделению пылевидных частиц, находящихся в исходном материале, а также образующихся в процессе сушки и истирания продукта от стенки циклона. Переменный шаг направляющей позволяет поддерживать необходимый для транспортирования крупных частиц уровень тангенциальных и осевых скоростей по высоте камеры, так как расход воздуха уменьшается по мере стока через кольцевые зазоры. Поэтому в основании циклона 1 происходит практически полное...

Номер патента: 1648769

Опубликовано: 15.05.1991

Авторы: Барулин, Дунайцев, Николаев, Савицкая, Хатилович, Цапук

МПК: B27N 3/02

Метки: плитных

...удлинениепри разрыве, 2,0Отходы полистирола физиологически безвредны.В барабанный смеситель помещают наполнитель, с помощью пневматической форсунки осуществляют обработку наполнителя с ПСНФК. После обработки содержимое перемешивают в течение 10-15 мин, после чего осуществляют формирование ковров.Сформированные ковры подпрессовывают в течение 30 с при давлении З,О МПа, после чего на поверхность ковров наносят отходы полистирола и прессуют по трехступенчатой диаграмме при 160 С и продолжительности прессования 0,47 минммтолщины. Давление первой ступени 3,2 МПа, второй - 1,8 МПа, третьей - 0,8 МПа. Полученные плиты охлаждают в пресс-форме.Количественный и качественный составпресс-массы по примерам приведен в...

Номер патента: 1646950

Опубликовано: 07.05.1991

Авторы: Барулин, Кривчиков, Шпигарев

МПК: B65D 88/64

Метки: бункер, сыпучих

...разгрузочным 3 отверстиями; установленного в разгрузочном отверстии шнека 4 и приспособления для сводообрушения, выполненного в виде крыльчаток 5. В стенках корпуса 1 выполнены окна 6, в которых расположены крыльцатки 5, состоящие из лопастей 7, при этом оси 8, закрепленные в подшипниковых опорах 9 крыльчаток, смонтированы с внешней стороны стенок корпуса 1, Бункер снабжен установленным в днище корпуса 1 разгрузочным механизмом 10.Бункер работает следующим образом.Сыпучий материал, например древесная стружка, поступает в бункер через загрузочное отверстие 2. При работающем разгрузочном механизме 10 сыпучий матепроворачивая крыльчатку 5 вокруг своейоси, 1 з.п, ф-лы, 2 ил. риал удаляется из корпуса 1 шнеком 4, Причем постоянное...

Номер патента: 1644765

Опубликовано: 30.04.1991

Авторы: Барулин, Блинов, Игнатьев, Сережкин

МПК: A01C 11/00

Метки: выкопочная

...машины ВМ,25 по авт.св.В 528312,Цель изобретения - повышение надеж-ности машины и снижение тягового сопротивления,На фиг. 1 изображена выкопочная машина, виб сбоку; на фиг. 2 - то же, видсверху.Выкопочная машина содержит раму 1 сподкапываащим лемехом 2 и двумя прутковыми транспортерами 3, опорные колеса 4,механизм привода, включающий карданный вал (не показан), редуктор 5 и цепныепередачи 6.В задней части машины на кронштейнах7 установлен рыхлительный барабан 8, приводимый в действие цепной передачей 9,На лемехе 2 вертикально установленысерповидные пластины 10, а на барабане 8 -рыхлительные штыри 11, имеющие формубуквы "Л".При работе подрезанный лемехом 2пласт почвы поступает на транспортеры 3,при этом частично режегся на...

Номер патента: 1625704

Опубликовано: 07.02.1991

Авторы: Барулин, Вахтеров, Ковальский, Коновалов, Кривчиков

МПК: B27N 3/20, B27N 5/00

Метки: плит, профильных

...вает затвор 46, шарнирно закрепленньй на этом корпусе так что при сраба 40 ть) в 111 Привода 47, сг) (занного с затворо л4 Ь, цергьй так перемещает второй вокругш )1 р)1 48, ччо мси(1 ое сечсн "е отверстия 45выгрук)и меняется по дллне кцрпуса конв(. лера 7 пода(и Гросс-массы.45 Устрсйс(во рабпает следующим оГазом,Гресс-масса по.тупает черьз .агрузочнсе огверстеи конвейер 7 по,;аги прессГ асс;, с приводом 8, а чег ез регулиоующий50 дибер 11 - в бункер 10 узла зарузки, причем бункер0 загружается равно .рно по1;сему объему цри помощи привода 47, от,"Оняоше 0 затво: 6 .д тот или ичОЙ уголвок 1. уг шарни;а 48 с за)г(сГОст) от уровня55 эагруз,и б)ун 1;ера 10, путем от.он глл за50 55 пресса осуществляется путем вращенияприводных...

Номер патента: 1618891

Опубликовано: 07.01.1991

Авторы: Барулин, Ким, Нюгай, Родионов, Эйдельштейн

МПК: E21D 11/14

Метки: выработки, подготовительной, поддержания

...исполнительным органом.Целью изобретения является повышениеэффективности поддержания выработки в неустойчивых породах путем снижения расслоения пород на ее контуре,На фиг. 1 изображено устройство дляподдержания подготовительной выработки; 10на фиг. 2 и 3 - опережающий врубпо периметру забоя.Устройство состоит из направляющей 1,соединенной с головной секцией временнойкрепи 2 звеньями 3 и 4, поддерживающих козырьков 5, домкрата 6 распора ибокового ограждения 7,Устройство работает следующим образом.При проведении выработки в началеделают в забое опережающий вруб в видещели 8 по незамкнутому периметру выра Оботки путем перемещения стреловидного исполнительного органа проходческого комбайна по направляющей 1, копирующей профиль...

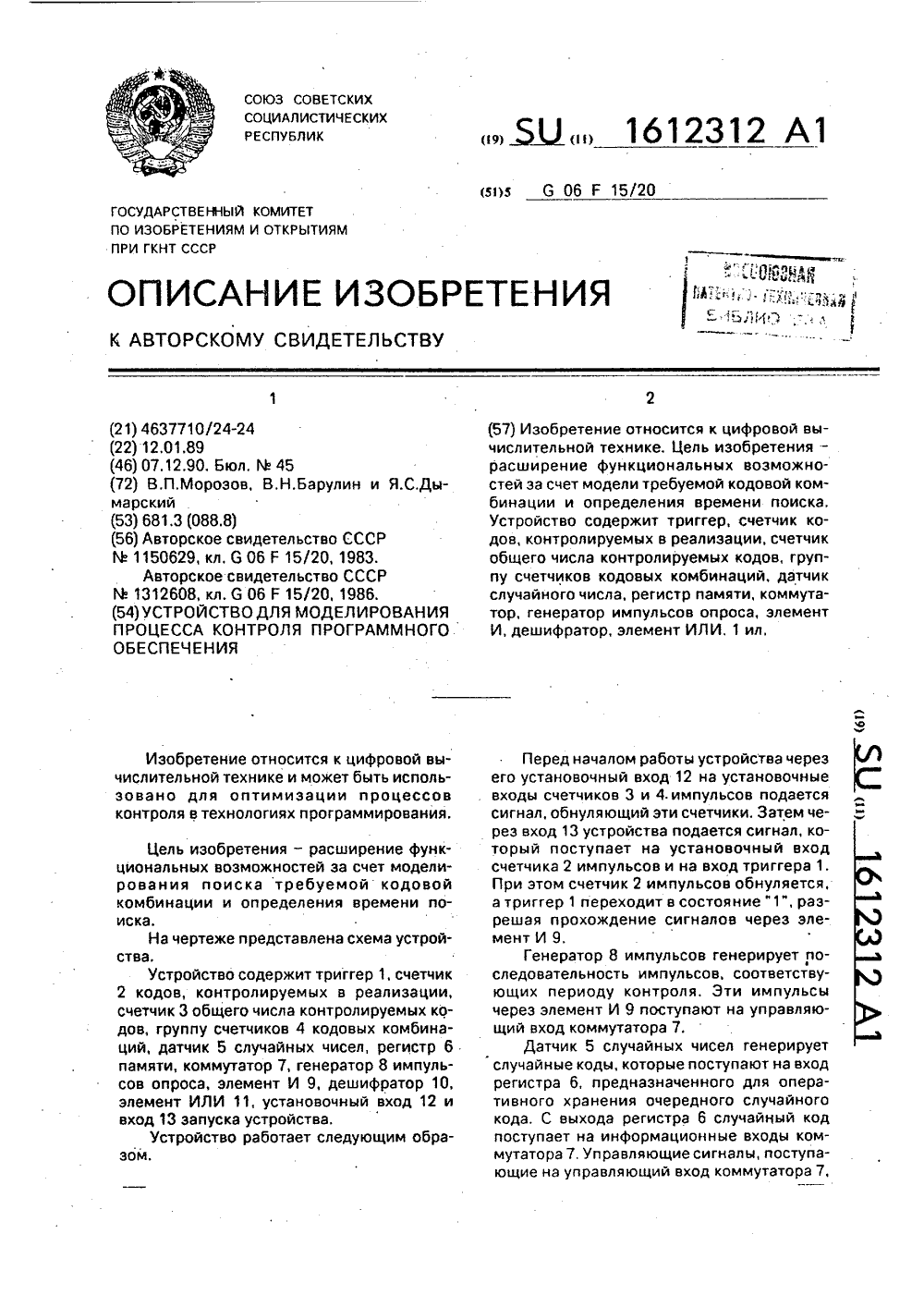

Номер патента: 1612312

Опубликовано: 07.12.1990

Авторы: Барулин, Дымарский, Морозов

МПК: G06N 7/08

Метки: моделирования, обеспечения, программного, процесса

...дешифратора 10, которыйна основе анализа поступившего кода вырабатывает управляющий сигнал на одном изсвоих выходов. Управляющий сигнал на вы ходах дешифратора 10 может и не появлять; ся. Последний случай наиболее характерен,так как из всего множества возможных кодов представляет интерес лишь небольшоеколичество подмножествс) кодов,Количества управляюших сигналов навыходах дешифратора 10 подсчитываютсясчетчиками 4 импульсов, При появлениислучайного кода из некоторого подмножества М управляющий сигнал с соответствующего выхода дешифратора 10 через элементИЛИ 11 поступает также на вход триггера 1,который при этом переходит в состояние"0", запрещая прохождение сигналов черезэлемент И 9,Оператор фиксирует показания счетчиков 2 и 3...

Номер патента: 1606388

Опубликовано: 15.11.1990

Авторы: Барулин, Шпигарев

МПК: B65D 88/64

Метки: бункер, сыпучих

...3. Над отверстием 3 установлен, механизм выгрузки с ворошителем 4, а под ним шнек 5. Внутри коопуса 1 смонтирован с возможностью вертикального перемещения сводообрушитель в виде обода 6, прилегаю 1606388щего к стенкам корпуса, и привод 7 перемещения сводообрушителя. На нижней кромкеобода 6 равномерно по его окружности жестко прикреплены рассекатели 8. Привод 7выполнен в виде вертикально установленныхв верхней части корпуса силовых цилиндров,штоки 9 которых шарнирно прикреплены квнутреннней поверхности обода 6. Сводообрушитель смонтирован таким образом, что висходном положении он находится в верхней части корпуса. Внутри корпуса 1 на разной высоте могут быть установлены два датчика 10 и 11 наличия материала, связанных,например,...

Номер патента: 1576328

Опубликовано: 07.07.1990

Авторы: Барулин, Шпигарев

МПК: B27N 3/08

Метки: древесностружечного, ковра, линия, формирования

...транспортеры 4 расположены над верхними 12 и нижними 13 пластами сит 9 и 10, при этом на внутренних углах 14 трапеций: сит 9 и 10выполнены выгрузочные проемы 15.1(роме того, напротив выгрузочныхпроемов 15 расположены приемники дляпылевидной Аракции 16, для мелкойАракции 17 и для крупной Фракции 18,Скребковые транспортеры 4 имеютвнешние 19 и внутренние 20 ветви.Под смесителем 3 размещены противоположно направленные раздаточные транспортеры 21, под скребковыми транспортерами 4 и транспортеры 22. Скребковый транспортер 4 имеет привод 23и установлен на поддерживающих роликах 24,Линия работает следующим образом.Осмоленные древесные частицы 2от смесителя 3 подают на раздаточныетранспортеры 21, Далее осмоленныедревесные частицы 2 поступают...

Номер патента: 1543417

Опубликовано: 15.02.1990

Авторы: Барулин, Дымарский, Косогорский, Морозов

МПК: G06F 15/173

Метки: моделирования, сети, узла

...информационные сигналы поступают на информационный выход устройства через элемент ИЛИ 9; если открыт эле" 20 мент И 2 - через элемент 12 задержки и элемент ИЛИ 9, если открыт элемент И 3 - через элемент 13 задержки, элемент И 5 и элемент ИЛИ 9 (в случаййые моменты времени появления импуль 25 сов на управляющем входе элемента И 5 запрещается прохождение сигналов че" рез него, в результате моделируется йроцесс информационных потерь).Если открыт элемент И 4, то входные информационные сигналы поступают а информационный выход устройства ерез элемент задержки 14, элементы6, И 7 и ИЛИ 9Элемент И 6, элеент 17 задержки, элемент ИЛИ 18 и35 риггер 8 предназначены для моделироЙания информационных потерь в очереди узла сети, Импульс с выхода...

Номер патента: 1502308

Опубликовано: 23.08.1989

Авторы: Барулин, Пучков, Шпигарев

МПК: B27N 3/16

Метки: древесностружечных, лесосечных, линия, многослойных, отходов, плит

...линии установлен форматно-обрезной станок 49. Над узломформирования установлены подающиетранспортеры 50Над встречнымитранспортерами 25 установлены инерционнные валики 51.Узел 17 формирования ковра 52 расположен над главным конвейером 53,Встречные транспортеры 25 имеютскребки 54,Линия работает следующим образом.Лесосечные отходы 23 подают в узел1 подготовки древесных частиц 2, гдеони вначале попадают в механизм 22,при этом между гладким 35 и зубчатым36 приводными =.вальцами раздавливаются сучки. Затем в дробилке 4 отходыизмельчаются и уходят в бункер 3, 25при этом листья просеиваются черезприводное перфорированное сито 32 инаправляются в приемник 34. Иэ бункера 3 древесные частицы направляютв приспособление 5 для дораэмола ибункер 6...

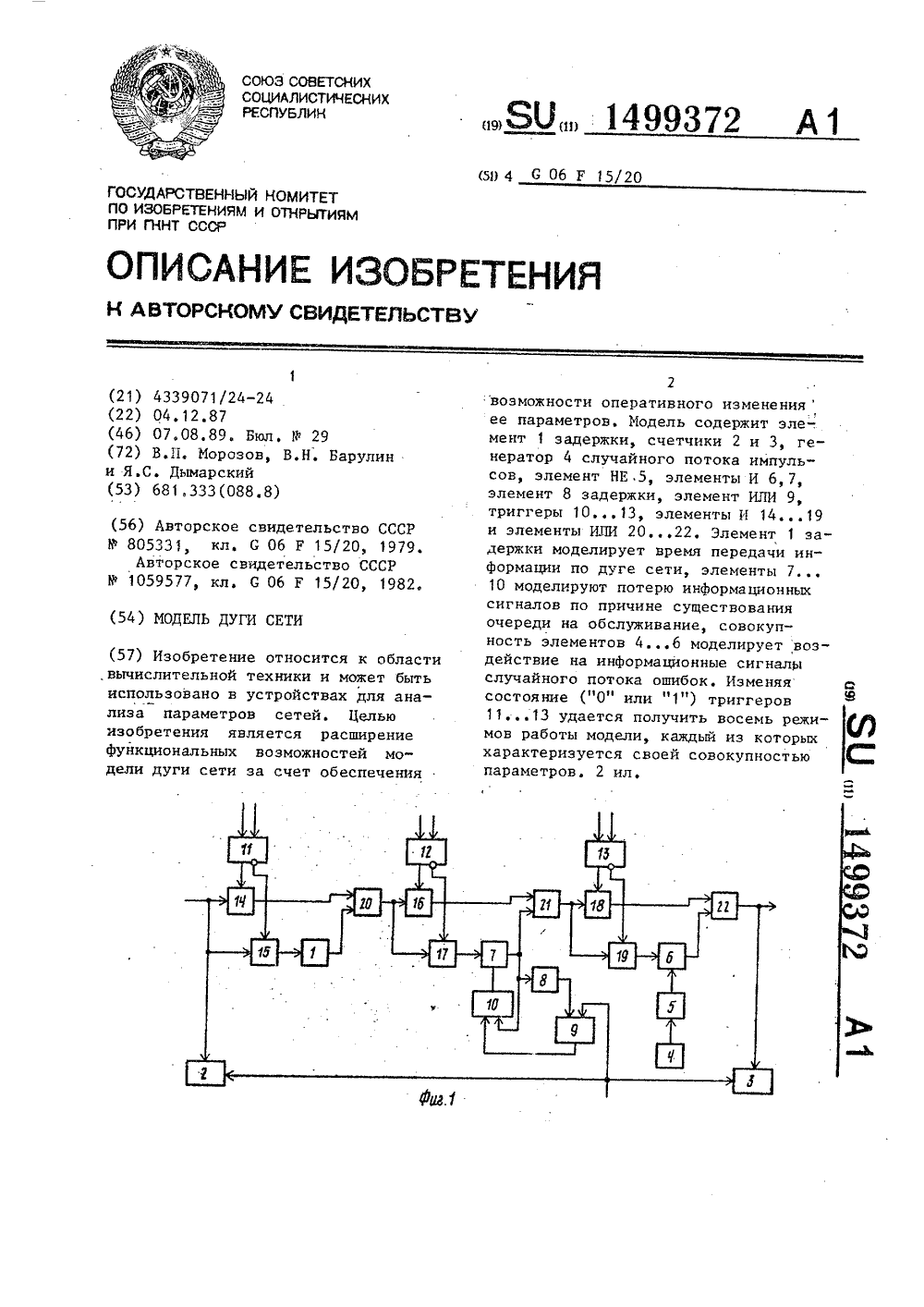

Номер патента: 1499372

Опубликовано: 07.08.1989

Авторы: Барулин, Дымарский, Морозов

МПК: G06F 15/173

Метки: дуги, модель, сети

...сигналов подсчиты" вается первым счетчиком 2.Если открыт элемент И 14, то входные информационные сигналы без задержки поступают на вход элемента ИЛИ 20. Если открыт элемент И 15, то входные информационные сигналы, задержанные на время задержки, поступают на вход элемента ИЛИ 20.С выхода элемента 20 ИЛИ информационные сигналы поступают на информационные входы элементов И 1 б и 17. Если открыт элемент И 1 б, то инФормационные сигналы поступают на вход элемента ИЛИ 21. Если открыт элемент И 17, то информационные сигналы через элемент И 17 и 7 поступают на вход элемента ИЛИ 21. Элемент И 7, элемент 8 задержки, элемент ИЛИ 9, и триггер 10 предназначеныдля моделирования информационных потерь в очереди дуги сети, Импульс с выхода элемента...

Номер патента: 1492063

Опубликовано: 07.07.1989

Авторы: Баймухаметов, Барулин, Ким, Родионов, Эйдельштейн

МПК: E21D 11/15

Метки: выработок, горных, затяжка, крепи

...- затяжка на рамах крепи из спецпрофиля;на фиг3 схема установки затяжки в выработке крепеустановщиком.Затяжка состоит из продольных 1 15 и поперечных 2 стержней, соединенных между собой, например, с помощью сварки. Концы 3 продольных стержней изогнуты по форме внутренней поверхности одной иэ стенок 4 и днища 5 спецпрофилей рам крепи. На одном конце затяжки к продольному стержню жестко прикреплен прутковый фиксатор 6. Другой конец фиксатора выполнен изогнутым с возможностью охвата 25 фланца 7 спецпрофиля рамы крепи.Процесс крепления межрамного пространства заключается в следующем.На устанавливаемый элемент рамы крепи предварительно надевают затяж О ку так, что ее изогнутые концы входят внутрь устанавливаемого элемента, а загнутый конец...

Номер патента: 1484322

Опубликовано: 07.06.1989

Авторы: Барулин, Клейн

МПК: A01F 12/44, B07B 4/00

Метки: волокон, костры, линия, однолетних, растений

...На пневмопроводе 3 перед циклоном 4 установлено приспособление 6 вьделения пучков волокон в виде вертикальной шахты 7 с разгрузочным люком 8. В месте примыкания шахты в пневмопроводе,выполнен вырез 9, в котором размещен барабан 10 с рядами Г-образных спиц 11, а ца стенке шахты 7 смонтирована очищающая гребенка 12. Часть пневмопровода 3 выполнена в виде мцоговиткового змеевика 13 ц облицована изнутри шероховатым материалом, например керамикой.Линия работает следующим образом.Костра однолетних растений с остатками волокон поступает в приемник 1 и подается вентилятором 2 о пцевмопроводу 3 в циклон 4 и далее ца барабанный отделитель 5. При движении по змеевику 13 потоком воздуха костра с волокнами закручивается, прижимается центробежной...

Номер патента: 1479139

Опубликовано: 15.05.1989

Авторы: Барулин, Шпигарев

МПК: B07B 1/22

Метки: сортировки, щепы

...приемные воронки 14 и 15 для сбора мелких и кондиционных фракций, а на корпусе смонтированы шарнирные рычаги 16, на которых закреплены очистительные игольчаты вальцы 17, расположенные над каждой секцией. Удаление раздельных фракций осуществляют транспортерами 18 и 19. Приспособление 8 приводят во вращение приводом 20, удаление грубых фракций осуществляют через выход 21. Устройство работает следующим образом.Смесь сортируемой щепы по транспортеру 6 непрерывно подают в центр вращающихся барабана 3 и приспособления 8 их вращение осуществляют в противоположные стороны. Сортируемый материал с помощью лопастей 11 равномерно распределяют по калибрующим пластинкам барабана 3. Благодаря ступенчатой форме барабана 3 и приспособления 8 из...

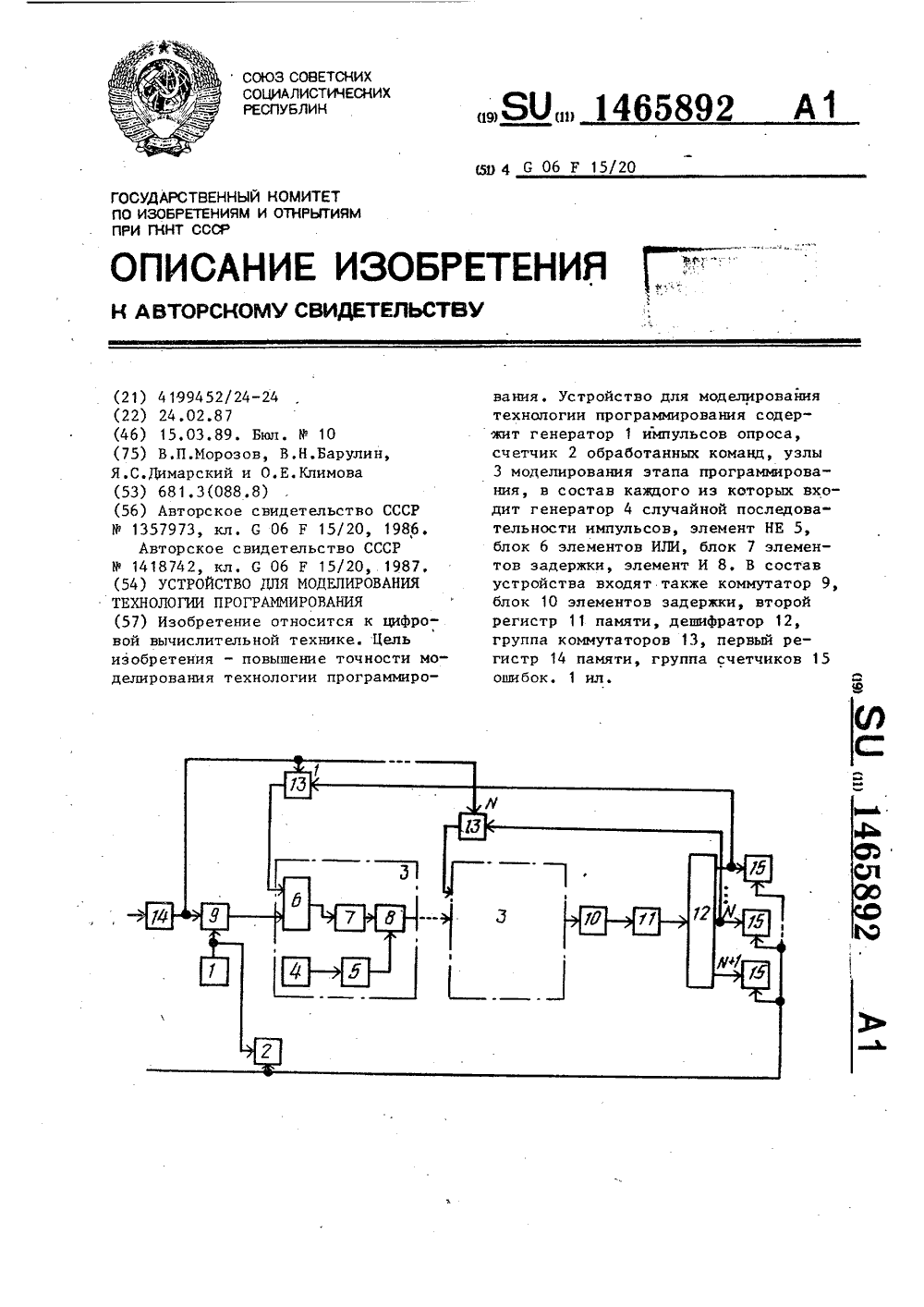

Номер патента: 1465892

Опубликовано: 15.03.1989

Авторы: Барулин, Дымарский, Климова, Морозов

МПК: G06F 15/20

Метки: моделировавания, программирования, технологии

...и анализа). С выхода блока 10 элементовзадержки код поступает на вход регистра 11. С выхоца последнего кодпоступает на вход дешифратора 12,который предназначен для анализакодов, прошедших все этапы технологического процесса. Если код не содержит ошибок (не бып искажен в процессе прохождения технологических этапов), то управляющий сигнал появитсяна (И+1)-и выходе дешифратора и поступит на счетный вход соответствующего счетчика 2, Если код был искажен на одном из технологических этапов (содержит нуль в соответствующемразряде кода), то на соответствующемвыходе дешифратора 12 появится управляющий сигнал, которыи поступит насчетный вход соответствующего счетчика 2 и на управляющий вход соответствующего коммутатора 13.Вероятность искажения...

Номер патента: 1465889

Опубликовано: 15.03.1989

Авторы: Барулин, Дымарский, Климова, Морозов, Николаева

МПК: G06F 15/00

Метки: датчика, информации

...к запрещенномуподмножеству, то на втором выходе со ответствующего дешифратора 9 появляется управлякиций сигнал, поступающийна соответствующий выход устройства. С выхода коммутатора 5 ход пользователя через элемент ИЛИ 6 поступает на информационный выход устройства.Управляющие выходы первого и второго входных регистров 3 и 7 соединены со счетными входами соответствующих счетчиков 1 и 8.С помощью устройства определяется количество ключевых кодов, поступивших в регистр 3 (содержимое счетчика 1) количество кодов пользователей, поступающих в регистр 7 (содержимое счетчика 8) факт поступления в регистр 7 кода, запрещенного для работающего пользователя.Использование подобных устройств позволяет существенно повысить криптостойкость...

Номер патента: 1459725

Опубликовано: 23.02.1989

Авторы: Барулин, Шпигарев

МПК: B07B 1/00

Метки: сортировки

...кольцо15, в котором размещен нижний конецС 8. В случае обрыва троса нли нескольких его прядей изменяют положение сортировочной коробки и С 8 касается внутренней поверхности кольца15, При этом Э 11 поворачивается наопоре 12, при этом диск 14 касаетсявыключателя 10. Последний подаетсигнал на пусковое уст-во электрической цепи ня отключение привода. 3 ил. тикалъного стержня 8, причем диск 14 установлен с возможностью контакта с конечным выключателем 10, который электрически соединен с приводом 5,Устройство работает следующим образом.Древесные частицы направляют в сортировочный короб 4, при этом кондиционные древесные частицы проходятвдоль сита, а некондиционные (крупные) удаляются на доразмол. В случае обрыва хотя бы одного троса или...

Номер патента: 1444805

Опубликовано: 15.12.1988

Авторы: Барулин, Дымарский, Климова, Морозов, Сидоров, Шерстюк, Шорохов

МПК: G06N 7/08

Метки: моделирования, связи, системы

...прохождениесигналов через элемент И 15 (на время осуществления импульса на выходегенератора 13). Тем самым моделируются потери информации ,сообщений низ,шего приоритета) во время передачисообщений высшего приоритета, Импульсы с выхода элемента И 15 поступаютна вход элемента И 11, на вход элемента ИЛИ 16 и на счетный вход третьего счетчика 2 импульсовС выхода элемента ИЛИ 16 объединенный информационный поток (импульсы, моделирующие сообщения высшегои низшего приоритетов) поступает насчетный вход пятого счетчика 2 импульсов и на вход элемента И 10,Генератор 8 случайного потока импульсов, элемент НЕ 9 и элемент И Опредназначены для моделирования потока ошибок, который воздействует насообщения в канале связи, В случайныемоменты...

Номер патента: 1442273

Опубликовано: 07.12.1988

Авторы: Агафонов, Барулин, Маруфенко

МПК: B07B 7/083

Метки: древесных, сортировки, частиц

...плит и являетсяусовершенствованием устройства по,авт,св, 9 891180,Целью изобретения является повышение качества сортировки частиц раз Оличной массы.На чертеже изображено устройстводля сортировки древесных частиц, продольный разрез.Устройство для сортировки древесных частиц, включающее корпус 1, загрузочное приспособление 2, разбрасывающий диск 3 со ступицей 4 илопастями 5, камеру 6 сепарации, приемники 7-9 выделенных фракций и привод 10, причем диск 3 снабжен установленными между лопастями 5 черезодну поворотными лопастями 11 изубчатой передачей 12 и 13, при этомшестерни 12 закреплены на осях 14(высот трапеции) поворотных лопастей11, а зубчатое колесо 13 установленос возможностью поворота на диске 3.Кроме того, на ступице 4...

Номер патента: 1439603

Опубликовано: 23.11.1988

Авторы: Барулин, Дымарский, Морозов, Назаров, Наумов, Рычагов, Терехов, Фоминых

МПК: G06F 12/08

Метки: памятью

...ОПЕраЦИИ13 14п, -разрядный код операции посту-,пает ца входвторого цешифратора 9,который на основе анализа поступившего кода вырабатывает управляющийсигнал на первом или втором выходе(сигналы чтения или записи), С второго выхода рабочего регистра 8 8-разрядньгй код адреса поступает ца адресный вход блока 10. С третьего выходарабочего регистра 8 г. -разрядный информационньп код (в случае требования на запись) поступает на информационный вход блока 10, В случае требования на запись п -разрядный инфор 3мационный код записывается в блок 10(в соответствующий сегмент и соответствующий адрес). В случае обращенияна чтение и -разрядный информационныйЭкод с выхода блока 10 через выходнойрегистр 11 поступает на информационный выход устройства.ф...

Номер патента: 1434099

Опубликовано: 30.10.1988

Авторы: Барулин, Буданов, Ещенко, Левин, Маркман, Станкевич

МПК: E21C 27/24

Метки: исполнительный, комбайна, орган, проходческого

...стреловидного исполнительного органа проход"ческого комбайна.На фиг.1 изображен исполнительный орган; на фиг.2 - вид по стрелкеА на фиг.1; на фиг.3 - сечение Б-Бна фиг.2.Исполнительный орган состоит изстрелы 1, Фрезерного диска со ступицей 2 и ободом 3 с режущим инструмен"том. В теле диска выполнены окна 4,а соединение обода со ступицей осуществляется лопастями 5. В проточкефрезерного диска размещена тарелкаотрывника 6. На корпусе отрывника, расположены направляющие 7 дляклиньев 8, выполненных в виде полыхтруб, причем зти направляющие распределены равномерно по всей длине окружности корпуса отрывника, а междунаправляющими 7 и стрелой 1 на клиньях 8 расположены пружины 9,В процессе работы фрезерный дискустановленный на стреле 1,...

Номер патента: 1430276

Опубликовано: 15.10.1988

Авторы: Барулин, Шпигарев

МПК: B27N 3/16

Метки: древесностружечных, линия, плит

...разброс частиц в сторонуот перфорированного барабана 5. Пылевидные фракции попадают. с воздушным потоком внутрь барабана 5, а затем уносятся из потока. Игольчатыечастицы, застрявшие в отверстиях перфорированного барабана, перереэаютсяочистительными ножами 15 и удаляются.1 э.п. ф-лы. 3 ил. 2сывающий патрубок.27. Для разделения сброшенных частиц 28 сбоку от участка сортировки 24 смонтирован направляющий экран 29.Линия работает следующим образом, Древесное сырье с узла подготовки щепы 19 поступает в стружечные станки 20. После изготовления стружку сушат в сушильном барабане 1, а затем подают в бункер 2, Вибропитатель 3 подает частицы в узел сепарации 4. После разделения стружку облицовочного и среднего слоя собирают в бункерах...

Номер патента: 1423389

Опубликовано: 15.09.1988

Авторы: Бажанов, Барулин, Завражнов, Ковальский, Татарчук, Шпигарев

МПК: B27N 3/16

Метки: биостойких, древесностружечных, линия, плит

...ветви воздуховода 45 присоединены к корпусу 41 сортировки 3 с помощью эластичных рукавов 50. Кроме того, сортировка 3 содержит доразмалываюгцее оборудование 51, решетку 52, входной патрубок 53 и вибрируюций привод 54. Перед сортировкой 3 установлен узел 55 сбора стружки.За шлифовальными станками 15 установлен стол 56.Линия работает следующим образом.Сырье (тонкомер), поступающее из лесоцеха и имеющее повышенную влажность, перерабатывают на стружку с помощью стружечного станка 2. Кусковые отходы, поступающие из лесоцеха, измельчают с помощью рубительной машины 30 на щепу, которую вместе с привозной щепой затем перерабатывают на стружку на центробежных стружечных станках 2. Шпон-рванину перерабатывают на стружку с помощью центробежного...
