Жабеев

Номер патента: 1820199

Опубликовано: 07.06.1993

Автор: Жабеев

МПК: G01B 7/04

Метки: длинномерных, неровноты

...аг. регатом 1 нить 2 протягивается с помощью механизма 3 через щель измерительного конденсатора 5. Протягиваемая нить 2 изменяет емкость конденсатора 5, являющегося другим плечом трансформаторного моста преобразователя 4 толщины нити, что способствует компенсации разбаланса трансформаторного моста, В результате с выхода балансирующего потенциометра .10 на вход 30 согласующего блока 12 подается сигнал разбаланса, соответствующий разности между фактическим значением линейной плотности протягиваемой нити 2 и номинальным значением, заданным эталонным телом, введенным в зазор эталонного конденсатора 6, Сигнал разбаланса через интегратор, реализованный на базе резистора 26, конденсатора 29 и усилителя 28 согласующего блока 12 поступает на...

Номер патента: 1812137

Опубликовано: 30.04.1993

Авторы: Жабеев, Перкин

МПК: B41F 17/18

Метки: многоцветной, тампопечати

...внутреннюю полость полого подпружиненного цилиндра с его внешней поверхностью, и содержит воздушныеклапаны в каналах, соединяющих сквозныеотверстия с соответствующими отверстиями в несущих направляющих опорной конструкции, а также тем, что несущиенаправляющие опорной конструкции выполнены в виде полой цилиндрической поверхности.Сущность изобретения поясняется чертежом, на котором представлена блок-схема устройства,Устройство содержит тампон 1 для тампопечати, выполненный из упругого эластичного материала, несущиенаправляющие опорной конструкции 2, выполненные в виде цилиндрической поверхности стакана), внутри которойустановлена печатная форма 3 с отверстиями 4, полый подпружиненный цилиндр 5, соснованием 6 которого жестко связаны...

Номер патента: 1805452

Опубликовано: 30.03.1993

Автор: Жабеев

МПК: G05D 5/00

Метки: длинномерных, процесса

...механизма перемещения (не показан), жестко связанного с лимбам отсчета задаваемой (номинальной) толщины нити и с движком эталонного потенциометра 20, напряжение с которого при включенном ключе 21 подается на второй вход блока 5,Если ключ 21 разомкнут, то балансировка трансформаторного моста осуществляется потенциометром 19 и устройство работает так же, как и в прототипе при измерении величины отклонения толщины нити от номинала. В этом случае сигнал, пропорциональный величине относительного отклонения толщины нити, через блок 5 и амплитудно-фазовый детектор 6 поступает на входы схем сравнения 10, 11, где путем сравнения с нижним и верхним допусками задатчиков 8, 9 вырабатываются разностные сигналы, которые с помощью логического блока 12...

Номер патента: 1733922

Опубликовано: 15.05.1992

Авторы: Жабеев, Мироненко, Пашута

МПК: G01B 11/10

Метки: бесконтактного, непрерывного, нитевидных, поперечных, размеров

...перемещаемых частей световода при введении нитевидного изделия в зону контроля,На чертеже представлена структурная схема устройства,Устройство содержит последовательно установленные источник 1 света, световод 2, выполненный в виде Ч-образной формы со сквозным каналом 3, образованным щелью, охватывающей криволинейный участок световода 2, фотоприемник 4, свето- поглощающий экран 5.Устройство работает следующим оброзом.Световые пучки 6 от источника 1 свет поступают на вход световода 2 под разным углами и за счет многократного отражени,Мини ентал Корректор О.Кравцова тор Н,Сильнягин аказ 1662 ВНИИПИ Государ Тираж Подписноеенного комитета по изобретениям и открытиям при ГКН 13035, Москва, Ж, Раушская наб., 4/5 ельский комбинат "Патент", г,...

Номер патента: 1694165

Опубликовано: 30.11.1991

Авторы: Жабеев, Романов

МПК: A63B 33/00

Метки: плавания, подводного, трубка

...поступает к пловцу, при этом легкие пловца предохраняются от травмирования посторонними частицами.При выдохе клапан 4 блокирует вход выдыхаемого воздуха в трубку 2 вдоха, аоткрывающийся при этом клапан 5 выдоха пропускает выдыхаемый воздух в трубку 1 выдоха, который пройдя через а,верстия центрирующей шайбы 19 и воздушные каналы, образованные внутренней паверхностью нижнего колпачка 6 и внешней поверхностью фигурной эластичной манжеты 12 колпачка, поступает в атмосферу через выходные отверстия 8.При погружении в воду (фиг, 2) происходит перемещение (вспльзание) вверх нижнего колпачка, в результате амортизатор 17 сжимается и перекрываешься канал выдоха, образуемый внутренней поверхностью этого колпачка, наружной поверхностью фигурной...

Номер патента: 1663403

Опубликовано: 15.07.1991

Авторы: Жабеев, Кириченко, Куделин, Мироненко, Пашута, Тамара, Чистяков

МПК: G01B 7/12

Метки: массе, неровноты, объектов, протяженных

...зависит величина внутреннего сопротивления генератора 3, которое совместнос резисторами 13, 14, 15 реализует измерительный мост.В этом режиме по индикатору 11 сначала производится балансировка мостовойсхемы (установка нуля) резистором 4, затемпо контрольному образцу нитевидного материала, введенному между электродами 1и электродами 2 и 6, производится калибровка индикатора 11 резистором 12, Вводконтрольного образца между электродами 1и 2 приводит к изменению диэлектрическойпроницаемости конденсатора колебательного контура генератора 3, следовательно,изменяется частота автоколебаний и соответственно внутреннее сопротивление генератора. Таким образом происходитразбаланс мостовой схемы, пропорциональный массе введенного...

Номер патента: 1620836

Опубликовано: 15.01.1991

Авторы: Жабеев, Мироненко, Пашута, Потеенко

МПК: G01B 21/00

Метки: бесконтактного, нитевидного, параметров

...световых потока поступают на коммутатор 5, Функцией которого являетсяпоочередное перекрывание. Рабочий све -товой поток 6 поступает через коммутатор 5, фокусирующий объектив 7 на линзу 10, которая формирует параллельный поток света на кольцевую отражающую поверхность призмы 9. Призма 9 Формирует цилиндрический поток света и направляет его на параболическое зеркало 11, которое фокусирует его в зоне прозрачного участка направляющей 12, через которую протягивается роликами 20 нитевидный материал 21. В фокусе параболического зеркала 11 световой поток пересекает нитевицный материал 21, от толщины и линейной плоскости которого меняет свою интенсивность, и поступает в интегрирующую сферу 13, где образует световое поле равномерной...

Номер патента: 1464039

Опубликовано: 07.03.1989

Авторы: Жабеев, Мироненко, Пашута

МПК: G01B 11/10

Метки: безконтактного, непрерывного, нитевидных, поперечных, размеров

...выполнения из раз 25движных частей; на фиг.З - сечениеА-А на фиг.1.Устройство содержит последовательно установленные источник 1 света, световод 2 со сквозным каналом 3 30и фотоприемник 4,Устройство работает следующим образом.Световые пучки 5 и 6 от источника, 1 света поступают на вход свето"вода 2 под разными углами и за счетмногократного отражения от стенокдостигают сквозного канала 3, в котором находится нитевидное изделие 7,проходящее через зону контроля и поглощающее (задерживает) часть световых пучков 5 и 6. Степень поглощениясветовых пучков пропорциональная величине поперечного размера (толщине)нитевидного изделия,7, при этом, по.- 45скольку световые пучки проходят зонуЪконтроля .под различными углами, тонитевидное иэделие 7...

Номер патента: 1414924

Опубликовано: 07.08.1988

Авторы: Гимранов, Дынько, Жабеев, Николаев

МПК: E01H 5/08

Метки: орган, рабочий, снегоуборочной

...нижней ветви щетки 6 огибает 20приводной ленточный конвейер 7, который установлен в приемном лотке 8,,; сообщенном с корпусом 1 через вырез,Конвейер 7 смонтирован с возможностью поворота в вертикальной плоскости, По обе,стороны от приемного лотка 8 установлены лотковые щетки 9.Над щеткой 6 смонтирован очиститель10, Приводной барабан 11 конвейера7 закреплен на корпусе 1, а натяж- З 0ной барабан 12 находится в свободномсостоянии,В процессе работы снег поступаетна питатель 5, захватывается лапамипитателя и подается на скребковый З 5конвейер 2, Оставшийся снег захватывают лотковые щетки 9 и смещают егок продольной оси машины, образуя вал,Рабочая ветвь ленточного конвейера 7,двигаясь по направлению движения снегоуборочной машины,...

Номер патента: 1408440

Опубликовано: 07.07.1988

Авторы: Десятун, Жабеев, Королькевич, Кротевич, Подопригорин

МПК: G06F 13/14

Метки: внешних, магистралью, сопряжения, устройств, эвм

...выдача на вход-выход 17 соответствующего сигнала управления (запись, чтение, выдача, прием) и ожидания выполне 1 ния обмена с адресуемым устройством, т.е. получение по входу-выходу 7 сигнала "Ответ".Для осуществления обмена процессор ОВ выставляет на вход 12 адрес устройства с признаком обмена по интерфейсу "Магистраль, сопровождая его по входу-выходу 13 сигналом СХЗ, и выставляет на вход-выход 13 сигнал71. В случае вывода с интерфейса ОЛданные выдаются на вход-выход 11.При поступлении сигнала СХЗ блок 1вырабатывает сигнал "Обмен" и сигналВ 1, определяющий направление обмена,начение которого при выводе данныхравно логической единице, а при вводе - логическому нулю, Сигнал "Обмен"по шине 21 поступает на блок 10 и ус- Отанавливает...

Номер патента: 1408211

Опубликовано: 07.07.1988

Авторы: Жабеев, Мироненко, Николаев, Пашута

МПК: G01B 11/08

Метки: нити, параметров

...сферы 14, чсрсз которую по оси проходит цаправляюп(яя,(ля нити так, что прозрачный у ),сток зоця н,- мерения) находится в фоку( :Ярбо,1(ского зеркала 7 и интегрирующй сферы 1 1, и эгектроццо-регистрирм)0(цч)0 аппарат) - ру 15. Все элементы, кром( э,)ектро(п)о-р(- Гистрирмюц(еЙ апцярятчры 10, за к,) 0) светопылецепроницаечый корус 16Устройство работает сле.г, )Ощ1 обризоч.Изс)учение (л осветителя 1 црох;д)(грез обьектив 2 и направляется )я,)из; , которая формирует параллел),цый поток, цо ступающий ца кольцевую Отр.ж;пельую 1( верхность призмы 5. 11 оследцяя форхрх с)0- ток свет с кольцевым ссчецп(м и ца:ряцля(т еГО НЯ параболич(скос зсркаг 0 7, ко)оро(. ф(,кусирует его в зоне прозрачного участка )ацравляю)цей 8, через которую...

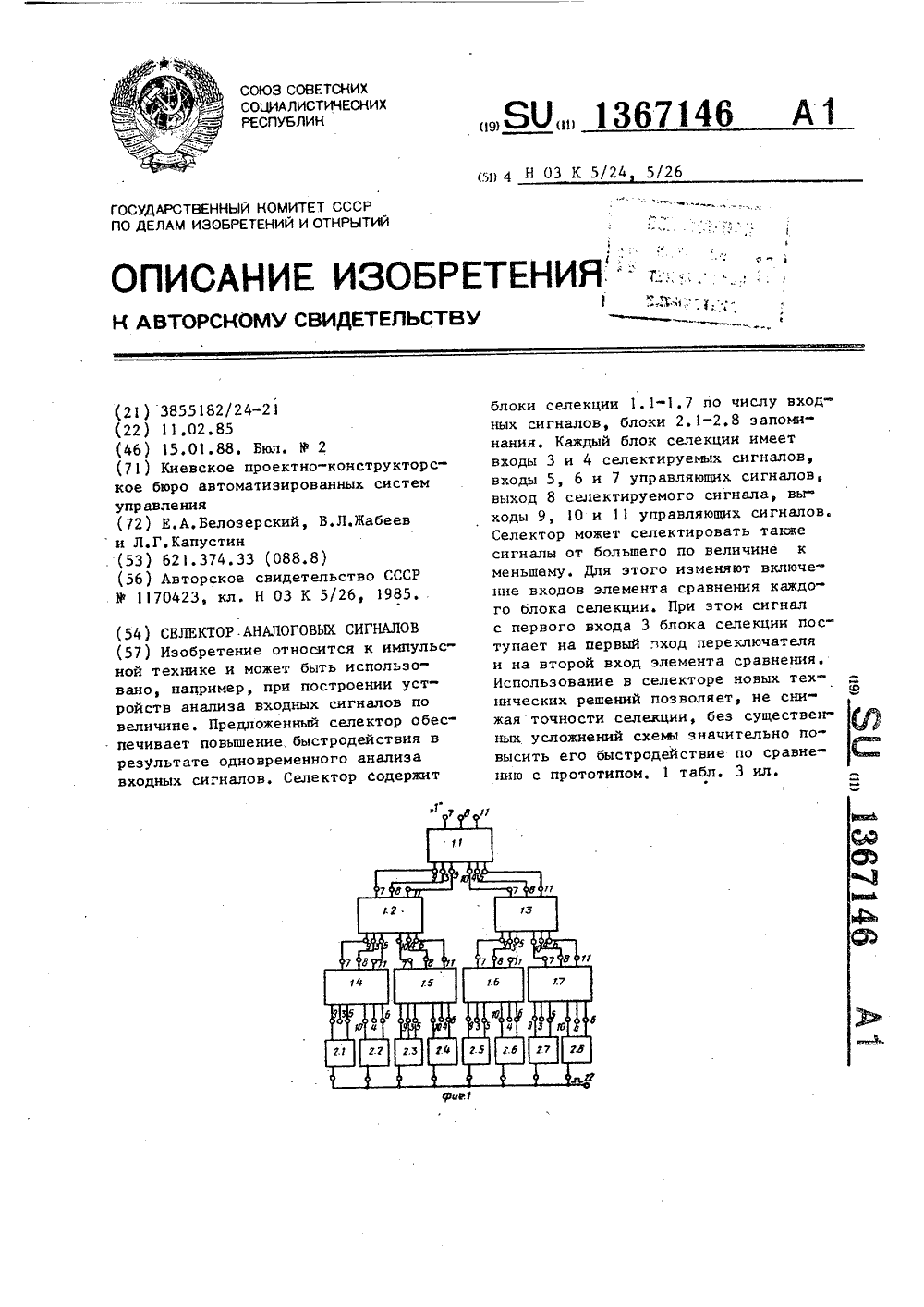

Номер патента: 1367146

Опубликовано: 15.01.1988

Авторы: Белозерский, Жабеев, Капустин

МПК: H03K 5/24, H03K 5/26

Метки: аналоговых, селектор, сигналов

...на шину 22 управления сигналы с информационных входов переписываются в соответствующие триггеры. Управляющий ЗОвход триггера 20 блока 2.7 блокируется от последующих импульсов селекции, а селектируемое напряжение 117 == ОВ исключается из дальнейшего анализа и селекции. 35Таким образом, сигнал "1" появляется на выходе триггера 20 блока 2.7запоминания, свидетельствуя о том,что устройство выбрало минимальныйсигнал. 40После первого импульса селекциизначения сигналов блоков 1.1-1.7 селекции изменяются следующим образом:на выходах 11 - 0,0,0,0,0,0;.на выхо"дах 8 - 1 В, 2 В, 1 В, 2 В, 2 В, 1 В, 1 В; 45сигналы С на выходах 9-0, 0,1,0,0,0,0, сигналы Сц на выходах 101,0,0,0,0,1,0. На информационных входах триггеров 20 блоков 2.1-2.8 запоминания...

Номер патента: 1198505

Опубликовано: 15.12.1985

Авторы: Галкин, Даниляк, Жабеев, Королькевич, Минский

МПК: G06F 3/05

Метки: информации, предварительной

...для второго кадра, т,е,коэффициенты К всех каналов преобразования, соответствующие величины задержек и величина интервалаинтерполяции о второго кадра, находится в блоке 2 буферной памяти.При поступлении на управляющийвход 12 команды запроса от ЭВМшифратор 6 вырабатывает код, поступающий на вход блока 3 памяти, какадрес коэффициентов К;, и К значений аналогового сигнала илигруппы значений дискретных сигналов,а на управляющий вход коммутатора 8как адрес ввода информации в ЭВМ.Значения коэффициентов, выбранныепо адресам, сформированным шифра"тором 6, с выхода блока 3 памятипоступают на арифметический блок 5,на регистры 10 и 11 и блок 9 сравнения сигналов. Арифметический блок5 по полученным значениям коэффициентов К;, и Кзначению 2,...

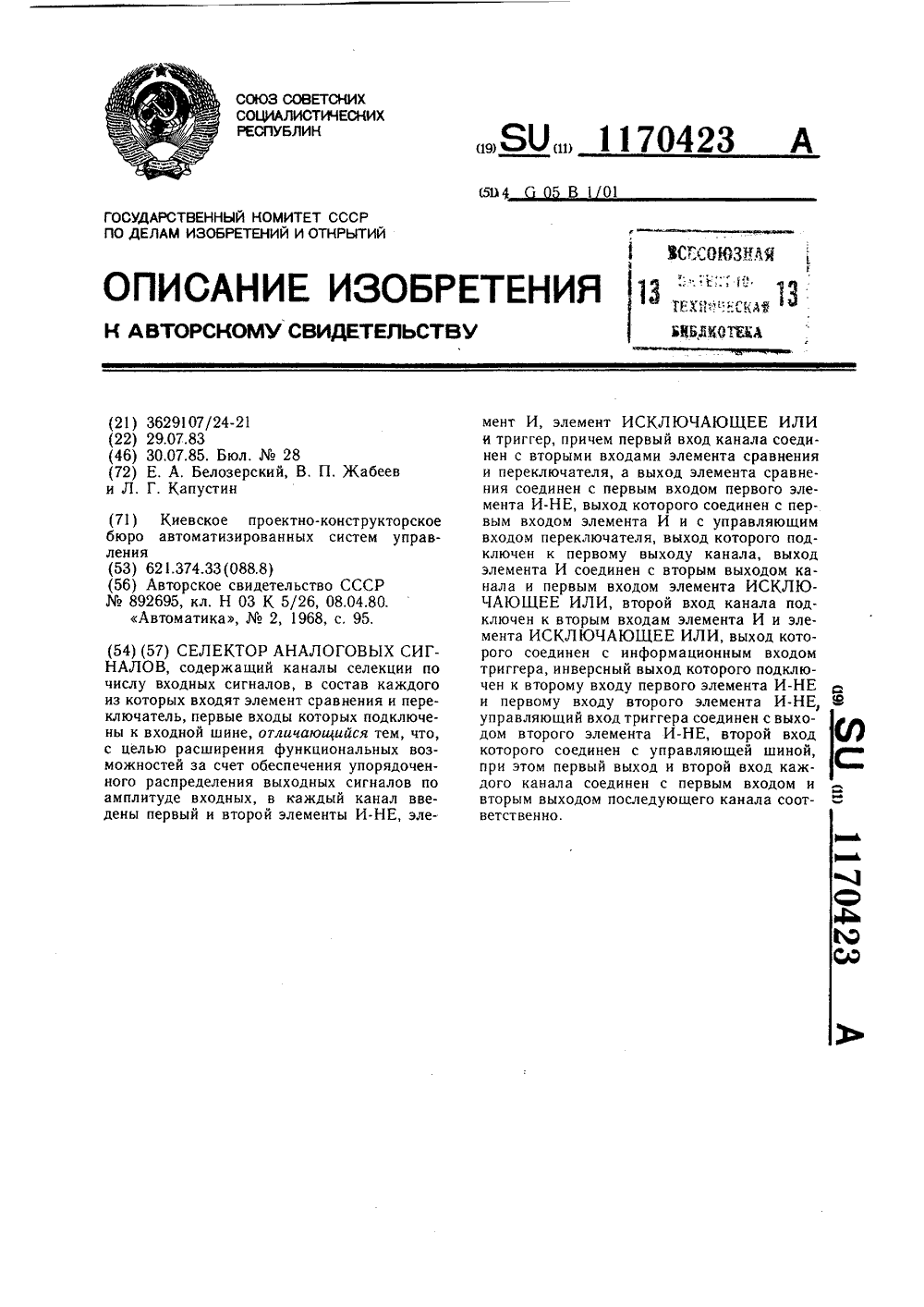

Номер патента: 1170423

Опубликовано: 30.07.1985

Авторы: Белозерский, Жабеев, Капустин

МПК: G05B 1/01

Метки: аналоговых, селектор, сигналов

...шине 14 канала появляется сигнал 1, Это означает, что входной сигнал Б селектировался. С инверсного выхода триггера 13 сигнал 0 запирает второй элемент И-НЕ 1 О, блокируя изменение состояния триггера 13, Этот сигнал также запирает первый элемент И-НЕ 9, вызывая появление на его выходе сигнала 1, который отпирает элемент И 11 и на втором выходе 4 появляется сигнал Р=Р+=1. На управляющем входе переключателя 8 сигнал 1 изменяет его состояние таким образом, что на первом выходе 3 канала появляется сигнал .+= .; Таким образом сигнал Б исключается из дальнейшего анализа и справедливы выражения .+=.; Р=1.В третьем варианте на выходе элемента 1 сравнения появляется управляющий сигнал 0, который, пройдя через открытый элемент И-НЕ 9,...

Номер патента: 1166291

Опубликовано: 07.07.1985

Авторы: Галкин, Жабеев, Карпенко, Королькевич, Кротевич, Подбаронов

МПК: H03M 1/00

Метки: временной, интервал, кода, многоканальный

...при этом счетчик выполнен реверсивным. На чертеже приведена блок-схема предлагаемого преобразователя.Устройство содержит генератор 1 импульсов, распределитель 2 каналов, реверсивный счетчик 3, блок 4 сравнения, запоминающее устройство 5, и (по количеству каналов) элементов И 6,и триггеров 7.Устройство работает следующим образом.В исходном состоянии распределитель 2 каналов, реверсивный счетчик 3 и триггеры 7 находятся в нулевом состоянии. При этом реверсивный счетчик 3 установлен в режим прямого счета, В запоминающее уст 5 10 15 20 25 ЗО ройство 5 по адресам, соответствующим номерам каналов, записываются цифровые коды временных интервалов.По сигналу Пуск тактовые импульсы от генератора 1 поступают на вход распределителя 2 каналов....

Номер патента: 1124336

Опубликовано: 15.11.1984

Авторы: Бирюков, Глущенко, Жабеев, Королькевич, Кротевич, Лисунов, Николаев, Шуле

МПК: G06G 7/26

Метки: многоканальный, функциональный

...одним из информационных входов " к шине ввода ойорного напряжения, другим информационнымвходом - к одному из выходов выходного многоканального аналогового запоминающего блока, а выходом - к аналоговому входу второго цифроаналогового преобразователя, выход второго коммутатора. соединен со входом линейного фазоинверсного каскада.На чертеже представлена функциональная схема многоканального функционального преобразователя.Многоканальный функциональный преобразователь содержит генератортактовых импульсов 1, блок управления 2, блок памяти 3, первый и второйкоммутаторы 4 и 5, висодной многоканальный аналоговый запоминающий блок 6, сумматор. 7., первый и второй цифроаналрговые преобразователи 8 и 9, линейный фазоинверсный каскад...

Номер патента: 1062708

Опубликовано: 23.12.1983

Авторы: Галкин, Глущенко, Жабеев, Королькевич, Минский, Шавловский

МПК: G06F 11/22

Метки: отладки, программ

...также содержит управляющий выход 20, второй 21 и первый 22 инФормационные выходы устройства, информационный вход 23, управляющий вход 24 команд и управляющий вход 25 считывания.Первый 1 и второй 2 блоки памяти магазинного типа обеспечивают последовательное запоминание в каждом по И-блоков информации о выполняемых ЭВМ командах отлаживаемой программы. Переадресация может происходить с помощью реверсивного счетчика в каждом блоке памяти или посредством задержанного сигнала "Запись", поступающего с коммутаторов б .и 9Счетчик 4 записей имеет разрядность, равную емкости каждого 1 и 2 блоков памяти, и с помощью триггера 5 управляет коммутаторами б и 9, разрешая прохождение сигнала "Запись",через коммутатор б, а сигнала "Считывание" - через...

Номер патента: 1062684

Опубликовано: 23.12.1983

Авторы: Галкин, Даниляк, Жабеев, Королькевич, Минский

МПК: G06F 3/05

Метки: информации, предварительной

...третьим входами блока, выход делителя соединен с первым входомузла умножения, второй вход которого подключен к выходу первого сум матора, вход которого и первыйвход второго сумматора соединеныв первым входом блока, второй входвторого сумматора подключен к выходу узла умножения, выход второго 5 О сумматора является выходом блока,На чертеже представлена схемаустройства,Устройство содержит блок 1 ввода, блок 2 буферной памяти, блок 3памяти, счетчик 4 времени, арифметический блок 5, включающий делитель б,.сумматоры 7 и 8, узел 9умножения, шифратор 10, элемент 11задержки, коммутатор 12, управляющийвход 13 устройства, информационный и управляющий выходы 14 и 15,информационный вход 16 устройства,Принцип работы устройства основанна вычислении...

Номер патента: 1062682

Опубликовано: 23.12.1983

Авторы: Глущенко, Жабеев, Королькевич, Кротевич, Морозов

МПК: G06F 3/04

Метки: датчиками, дискретными, сопряжения, эвм

...блока памяти и первым входом второго триггера, второй входкоторого соединен с выходом блокасогласования, а выход - с первымвходом блока синхронизации и входомблока согласования, выходы группыкоторого являются выходами устройства, второй вход блока синхрониза"ции является первым входом устройства, введены второй блок памяти,первый и второй элементы ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ и элемент И, выход которого соединен с третьим входом второго триггера, а первый и второй входы соединены с соответствующимивыходами первого и второго элеменов ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ, первые вхокоторых соединены с выходом первого триггера, а вторые входы яв 5 ляются вторым входом устройства,третий вход элемента И соединенс первым выходом второго блока памяти, второй выход...

Номер патента: 1053117

Опубликовано: 07.11.1983

Авторы: Глущенко, Жабеев, Королькевич, Кротевич, Николаев, Романов, Сергеев

МПК: G06G 7/26

Метки: многоканальный, функциональный

...входами с выходами двух цифро"аналоговых преобразователей, подключенных цифровыми входами к выходам блока памяти, информационные входы которого являются входами многоканального Функционального преобразователя, причем аналоговый вход первого цифроаналогового преобразователя соединен с выходом линейного фазоинверсного каскада, содержит второй коммутатор, подключенный управляющими входами ,к выходами блока управления, одним из информационных входов к шине,ввода опорного напряжения, а выходом к аналоговому входу второго цифроаналогового преобразователя, причем остальные информационные входы второго коммутатора и вход линейного фазоинверсного каскада соединены с одним иэ выходов выходного многоканального аналогового запоминающего...

Номер патента: 1053111

Опубликовано: 07.11.1983

Авторы: Анисимов, Десятун, Жабеев, Корниенко, Кротевич, Мартынов, Миодушевский

МПК: G06F 17/10, G06J 3/00

Метки: функциональный

...первым входом к выходу йервого регистра 20 ординат,а вторйм входом - к выходу второго регистра 21 ординат и к второму входу бло- ка 18 сложения, выход которого явля ется информационным выходом 22 функционального преобразователя. Входы первого и второго регистров 20 й 21 ординат соединены с выходами элементов И соответственно третьей и четвертой групп 11 и 12 подключенных вторыми входами к входам 23 и 24 задания значений ординат начала и конца интервала. Блок 25 деления, выход которого является дополнительнымдом шаге выборки получается код,соотПосле выборки последних кодов ординат нормированной функции и ее производной на выходе переполнения счетчика 10 появляется импульс, который через управляющий выход 14 генератора инициирует внешнюю...

Номер патента: 1046609

Опубликовано: 07.10.1983

Авторы: Бурлай, Жабеев, Клеваев, Мироненко, Пашута, Шарловский

МПК: G01B 11/10

Метки: бесконтактного, непрерывного, поперечных, пряжи, размеров

...элемент 3,узел Фокусировки светового потока,выполненный в виде двух- трехгранных прямоугольных призм 4 и 5 с отражающей поверхностью и двумя гранями с линзами б, 7 и 8, 9, имеющимималое фокусное расстояние, направляющую 10 для пряжи, представляющую собой сплошную трубку с прозрачнымучастком в зоне измерения, и фотоприемный блок в виде Фотоэлементов11 и 12 фУстройство содержит также электронную регистрирующую аппаратуру 13,светопыпенепроницаеьжй кожух 14, вкоторый заключены. осветитель 1,объектив 2, контрольно-калибровочный элемент 3, узел фокусировки световогопотока и Фотоприемный блок.Контрольно-калибровочный элемент3 выполнен в виде диска с участкамиразного светопропускания и установлен .в светопыленепроницаемом кожухепо ходу...

Номер патента: 1023348

Опубликовано: 15.06.1983

Авторы: Жабеев, Королькевич, Кротевич

МПК: G06G 7/26

Метки: многоканальный, функциональный

...22 реверса,выходами к входам выходного много- . управляющего знаком суммированияканального аналогового запоминающе-. 0 счетных разрядов 23 счетчика 11.го блока б, а информационным входом - Многоканальный Функциональныйк выходу сумматора 7, Сумматор.7 со преобразователь работает следующимединен входами с выходами первого . образом,и второго цифроаналоговых преобразо- На информационные входы 24 блокавателей 8 и 9, цифровые входы кото-. 5 4 памяти подаются. или коды ординатрых подключены к выходам блока 4 па- начал и концов линейных участковмяти, цифровой вход третьего цифро- функции из каналов, или .коды относианалогового преобразователя 10 под- тельного времени дляданного участключен квыходу счетчика 11, соеди- . ка по каналам. Общая...

Номер патента: 1019346

Опубликовано: 23.05.1983

Авторы: Жабеев, Корниенко, Королькевич, Кротевич, Миодушевский, Шевчук

МПК: G01R 19/00

Метки: преобразования, сигналов

...11 вырабатывает некоторую последовательность импульсов,которые поступают на вход счетноготриггера 10, где организуется другая(вдвое меньщая по частоте) последовательность симметричных импульсов соскважностью два.Поступая на вход блока 6 управления эта последовательность импульсов инвертором 7 разделяется на две последовательности импульсов с прямой и обратной фазой, Эти последователь 50 ности импульсов поступают на формирователи 8 и 9 управляющих напряжений где формируются сигналы управления МОП"транзисторами 12-19 с необходимыми для их открывания и эапирания55 уровнями напряжений, В одном тактеработы устройства отпираются транзисторы 13, 15, 16 и 18, обеспечивая заряд конденсатора 20 от источника 1 питания и передачу...

Номер патента: 993204

Опубликовано: 30.01.1983

Авторы: Белозерский, Жабеев

МПК: G05B 19/04

Метки: идентификатор, многих, переменных, функций

...его выходе появляется сигнал 25, равный ( (0 , который поступает на вторые входы блока 11 элементов ИСКЛЮЧАЩЕЕ ИЛИ. Одновременно сигнал 27 с выхода тактового генератора 8, равный прОходит через элемент ИЛИ 18, открытый второй элемент И 19 и поступает на вторые входы блоков 12-13 элементов И-НЕ, Сформированные таким образом значения сигналов 25 и 26 образуют управляющие сигналы для алгебраического суммирования содержимого соответствующих разрядов троичного счетчика 7 с содержимых блока 6 реверсивных двоичных счетчиков, т.е. для перехода к новому значению вектора коэффициентов а=(а а а )2.при сохранении направления поиска, определенного на предыдущем шаге К.Временная диаграмма, представгяющая на Фиг, 4, соответствуе 1 исходу (5 б), когда...

Номер патента: 980110

Опубликовано: 07.12.1982

Авторы: Десятун, Жабеев, Королькевич, Кротевич, Шавловский

МПК: G06G 7/26

Метки: многоканальный, функциональный

...участков аппроксимации, а также о виде формы воспроизводимого напряжения (прямая линия или предварительно кривая) для каждого канала в виде кодов с входа 16 заносится в блок 3 па- мяти, Информация о длительности участков аппроксимации в виде кодов с входа 15 заносится в управляемый делитель 14 частоты. Информация, определяющая форму воспроизводимого нелинейного напряжения в виде величин ординат для максимального значения выбранной нелинейной функции (число ординат определяется емкостью счетчика) с входа 17 заносится в дополнительный блок 12 памяти.По команде "Пуск" происходит запол-. нение управляемого делителя 14 частоты с коаффициентом пересчета, определяю щим время заполнения счетчика 13, который определяет длительность участка...

Номер патента: 970099

Опубликовано: 30.10.1982

Авторы: Жабеев, Клеваев, Мироненко, Пашута, Шавловский

МПК: G01B 11/10

Метки: бесконтактного, непрерывного, поперечных, пряжи, размеров

...отражающей поверхностью идвумя гранями с линзами, имеющимималое фокусное расстояние, напранляюцая для пряжи выполнена в видесплошной трубки с прозрачным участком н зоне измерения, а устройствоснабжено светопыленепроницаемым кожухом, в который заключены осветитель, объектив, узел фокусировки светового потока и фотоприемный блок.На чертеже изображена принципиальная схема устройства для контро" ля поперечных размеров пряжи.Устройство содержит осветитель 1, объектив 2, узел фокусировки снетового потока н виде двух трехгранных прямоугольных призм 3 и 4 с отражающей поверхностью и двумя гранями слинзами 5, б и 7, 8, имеющими малоефокусное расстояние, направляющую 9для пряжи, представляющую собойсплошную трубку с прозрачным участком в зоне...

Номер патента: 957218

Опубликовано: 07.09.1982

Авторы: Анисимов, Десятун, Жабеев, Калиниченко, Корниенко, Кротевич, Мартынов, Миодушевский

МПК: G06F 17/10

Метки: функциональный

...мированной Функции из соответствующе- выход которого подключен к первому го блока памяти 10,= 1,2,М.45входу блока умножения, второй вход и При поступлении импульсов с генеравыход которого соединены соответствен- тора 5 импульсов на вход первого но с выходом блока вычитания и пер- счетчика 4, в последнем значении ковым входом блока сложения, второй да временного интервала уменьшается вход которого соединен с выходом вто ф до нуля и в момент установки нуля дерого регистра ординат и первым вхо- шифратора 7 нулевого кода вырабатывадом блока вычитания, второй вход ко- ет импульс, который, воздействуя четорого соединен с выходом первого ре рез элемент 6 задержки, группу элегистра ординат, выход блока сложения ментов И 2 и элемент ИЛИ 3,...

Номер патента: 924672

Опубликовано: 30.04.1982

Авторы: Глущенко, Жабеев, Королькевич, Кротевич, Овчаренко

МПК: G05B 19/18, G05B 19/418

Метки: имитатор, объекта, технологического

...считывание) снимаются с выхода девифратора 3 и поступают на управляющий вход цифрового ЗУ 6 . Коды информации поступают из регистра 4 на информационные входы коммутатора 5. С первого 0 выхода коммутатора 5 снимаются коды интервалов интерполяции, которые подаются на вход задания интервала интерполяции делителя 22. Со второго выхода коммутатора 5 снимаются коды 15 ординат функций в узлах интерполяции и коды дискретных сигналов, которые . подаются на информационный вход цифрового ЗУ 6, где запоминаются в ячей.- ках, соответсТвующих номерам выходных 2 о каналов имитатора на время обработки текущего интервала интерполяции,Формирование интервала интерполяции производится следующим образом.выхода генератора 20 сигнал в 25 виде...

Номер патента: 888293

Опубликовано: 07.12.1981

Авторы: Анисимов, Жабеев, Карпенко, Кротевич, Мартынов, Миодушевский

МПК: H02M 1/08

Метки: избирательное, регуляторами, тиристорными

...обновление которых инициируется во времени программой машины в зависимости от реалиэируемых программ зон испытываемого изделия. Распределитель 1, тактируемый стабилизированным генератором импульсов 2, осуществляет последовательную выбор- ку кодов по адресам каналов, синхронизирует адрес кода ЭУ с номеромканала управления и тактирует блок Фазового управления 7 частотой 25,5 кГц 882934 15 30 35 40 Блоки фазового управления 7 и распределитель 8 работают каждый всвоем режиме, Блок фазового управления 7 вырабатывает выходной сигнал в случае совпадения по какому- либо адресу кодов ЗУ и кода, соответствующего. накопленному к этомумоменту времени тактирующих импульсов. Распределитель.8 в зависимости от установленного в блоке 11 режима...
