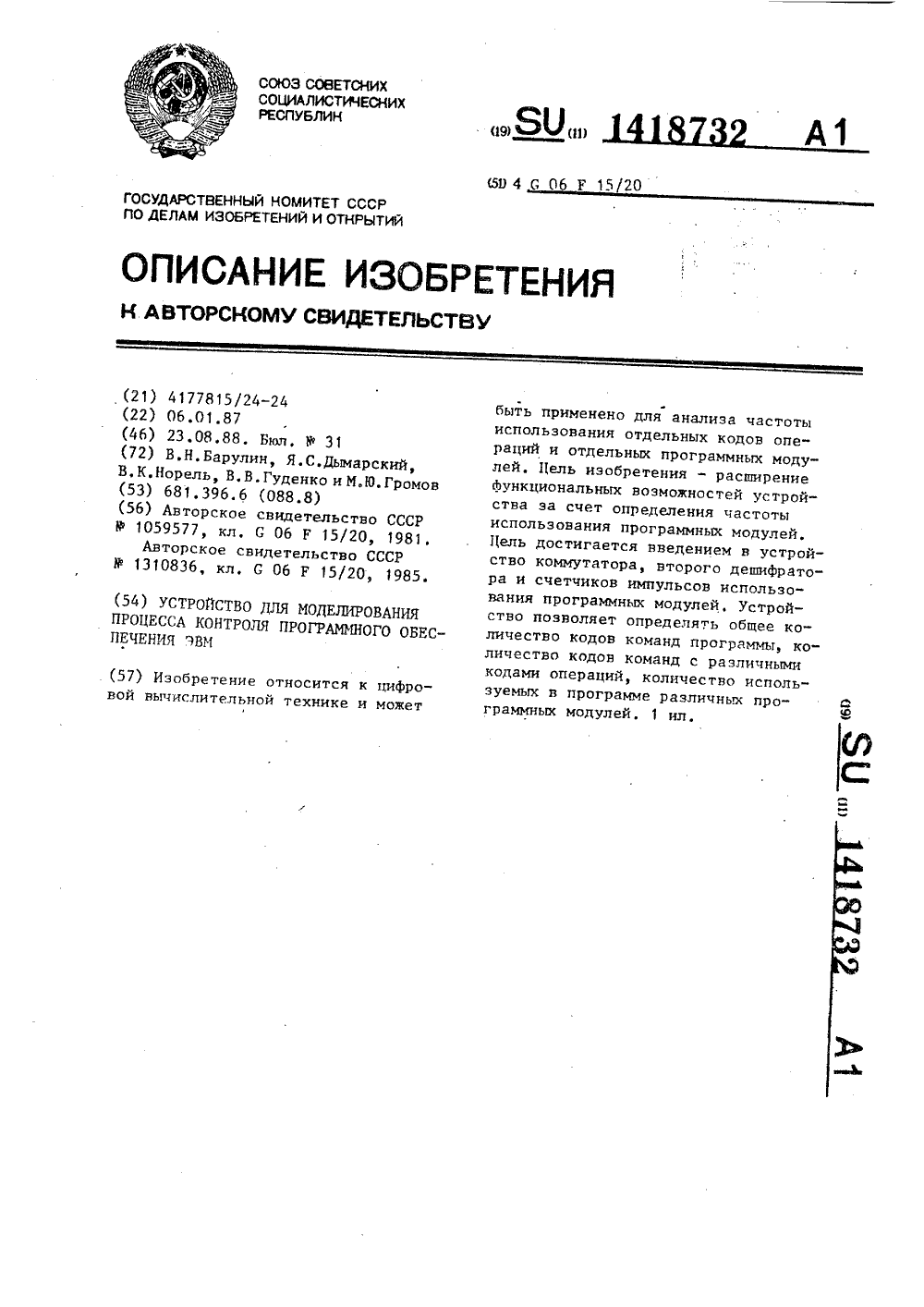

Устройство для моделирования процесса контроля программного обеспечения эвм
Номер патента: 1418732
Опубликовано: 23.08.1988
Авторы: Барулин, Громов, Гуденко, Дымарский, Норель
МПК: G06F 11/14, G06N 1/00
Метки: моделирования, обеспечения, программного, процесса, эвм
...(К,-разрядный код) с первой группы выходов регистра 5 поступает на вход дешийратора Ь, В зависимости от значения кода на одном из выходов дешийратора 6 появляется сигнал, поступающий на счетный вход соответствующего счетчика 2. Если код операции принадлежит к подмножеству кодов переадресации (передачи управления), то управляющий сигнал с выхода дешифратора б поступает также на соответствующий вход элемента ИЛИ 7.Код адресной части машинной команды (К-разрядный код, причем К = К, + К ) со второй группы выходов регистра 5 поступает на информационный вход коммутатора 8. Если код операции принадлежит к подмножеству кодов переадресации, то разрешается прохождение К -разрядного кода на вход дешийратора 9, Если передача управления...
Устройство для моделирования систем связи
Номер патента: 1365093
Опубликовано: 07.01.1988
Авторы: Агеева, Барулин, Морозов, Норель
МПК: G06N 7/08
Метки: моделирования, связи, систем
...выходов блока элементов ИЛИ 9 код поступает на вход регистра 14, который предназначен для оперативного хранения кодов. С его выходов код поступает на входы схем 10-12 сравнения, На другие входы второй 11 и третьей 12 схем сравнения с выходов регистров 17 и 18 поступают соответственно коды максимальной и минимальной допустимых границ изменения выделенного подмножества входных сигналов.При совпадении передаваемого и принимаемого кодов на выходе схемы 10 сравнения появляется сигнал, поступающий на счетный вход счетчика 3.Если принятый код больше кода минимальной допустимой границы, то на выходе схемы 12 сравнения появляется управляющий сигнал, поступающий на адин вход элемента И 8, Если принятый код меньше кода максимальной допустимой...
Устройство для моделирования систем связи
Номер патента: 1275463
Опубликовано: 07.12.1986
Авторы: Барулин, Громов, Жарихина, Норель, Харьков
МПК: G06N 7/08
Метки: моделирования, связи, систем
...вход первого элемента И 2и/или первый нход второго элементаИ 6, запрещает прохождение сигналончерез соответствующий элемент И 2и/или И 16, Тем самым моделируетсяплохое состояние каналов связи.Импульсы с выходов генераторов1 О и 12 случайного потока импульсов,поступающие на первые входы триггеров 4 и 15, вызывают переход последних в состояние "1", При этом управляющий сигнал с выхода соответствующего триггера 4 и/или 15, поступающий на второй вход первого элементаИ 2 и/или первый вход второго элемента И 16, разрешает прохождениесигналов через соответствующий элемент И 2 и/или И 16, Тем самым моделируется "хорошее" состояние канала связи.Количество импульсов с выходов.генераторов 3, 10, 11 и 12 подсчитывается счетчиками 7, 8, 13 и...
Устройство для передачи и приема информации
Номер патента: 1269173
Опубликовано: 07.11.1986
Авторы: Агеева, Барулин, Гуденко, Норель, Харьков
МПК: G08C 19/28
Метки: информации, передачи, приема
...поступают на другие входы блоков 21 и 22 сравнения. В нормальном режиме работы электричес О кие сигналы больше (или равны) эталонного электрического сигнала. При этом со вторых выходов блоков 21 и 22 сравнения управляющие сигналы поступают на входы элемента И 25 и на входы триггеров 27 и 28. Управляющие сигналы с выхода элемента И 25 поступают на вход триггера 20 на вход триггера 26, Триггеры 20 и 26 устанавливаются в состояние "1", разрешая прохождение оптических сигналов через оптические коммутаторы .10 и 11 и электрических сигналов через элемент И 36.Триггеры 27 и 28 устанавливаются в состояние 0", запрещая прохождение информационных электрических сигналов через ключ 34.При совпадении информационных электрических сигналов на...
Устройство для передачи сигналов
Номер патента: 1238128
Опубликовано: 15.06.1986
Авторы: Барулин, Жарихина, Норель
МПК: G08C 15/08
...сигнала выше частоты информационных сигналов, то этот сигнал выделяется с помощью фильтра 14, представляющего собой фильтр верхних частот с пороговым элементом на выходе, Этот фильтр имеет два логических выхода. При наличии контрольного сигнала на первом из выходов фильтра 14 появляется потенциал, соответствующий логической "1", а на втором - логическому "0".Сигнал с выхода усилителя 5 поступает также на вход блока 13 сравнения (в качестве которого может быть использован триггер Шмитта, порог которого установлен равным пороговой чувствительности Фотоприемника).Уменьшение амплитуды принятого сигнала ниже указанного порога приводит к появлению на втором выходе второго блока 13 сравнения потенциала,пап соответствующего логическому...
Устройство для моделирования системы связи
Номер патента: 1229770
Опубликовано: 07.05.1986
Авторы: Барулин, Гуденко, Норель, Харьков
МПК: G06N 7/08
Метки: моделирования, связи, системы
...14 10 сигналы, разрешая прохождение кодов вставок.С выхода элемента ИЛИ 12 коды информационных сигналов и помех поступают на информационный вход коммутатора 5, который предназначен для ;:Делирования выпадения отдельных информационных кодов из информационного потока, которое сопровождает процесс передачи сообщений по реальному каналу связи.В случайные моменты времени на выходе генератора 3 случайного потока импульсов появляются импульсы, которые через элемент НЕ 4 поступают 25 на управляющий вход коммутатора 5, запрещая прохождение отдельных информационных кодов через коюутатор 5 на вход блока Ю обработки.На второй и третий входы блока Ю обработки поступают импульсы с выхода генератора 9 импульсов и с выхода счетчика 18 кратности. Блок...
Устройство для ввода информации
Номер патента: 1226431
Опубликовано: 23.04.1986
Авторы: Барулин, Гуденко, Норель, Харьков
МПК: G06F 3/00
Метки: ввода, информации
...входы блока 4 сравнения, на второй вход которого поступает код пороговой частоты поступления кодов. В зависимости от результата сравнения управляющий сигнал появляется либо на первых, либо на вторых выходах блока 4 сравнения, устанавливая триггер 3 в состояние "0" или "1". Управляющие сигналы с выходов триггера 3 открывают при этом один из коммутаторов 7 или 8 и закрывают другой коммутатор 8 или 7.Таким образом, устройство для ввода информации позволяет осуществить сохранение всего объема информации в условиях возрастания плотности входного потока данных и обеспечить возможность регистрации факта перехода устройства в критический режим функционирования,формула изобретенияво кодов, поступающих на вход устройства в единицу времени, меньше...
Устройство для моделирования систем связи
Номер патента: 1185347
Опубликовано: 15.10.1985
Авторы: Барулин, Гордеев, Гуденко, Норель, Харьков
МПК: G06N 7/08
Метки: моделирования, связи, систем
...группублоков 7 обслуживания, элемент ИЛИ 8.При этом входы блоков 7, первыйвход триггера 2 и установочный входвторого счетчика 3 импульсов объеди- ЗОнены и являются установочным входомустройства, Выход триггера 2 соединен одним из входов элемента И 6,выход которого соединен со счетнымвходом второго счетчика 3 импульсови информационными входами блоков357 обслуживания, первые выходы которых соединены.с соответствующимивходами блока 4 индикации, а вторыевыходы соединены с соответствующими40входами элемента ИЛИ 8, выход которого соединен с входом первого счетчика 1 импульсов. Блок 7 моделирования содержит элемент ИЛИ 9, 1 последовательно соединенных элементов45И 10 и элементов 11 задержки, последовательно соединенные датчик 12случайных...
Устройство для моделирования систем связи
Номер патента: 1179366
Опубликовано: 15.09.1985
Авторы: Барулин, Жарихина, Норель, Харьков
МПК: G06N 7/08
Метки: моделирования, связи, систем
...вхоохождени Тем саостояние ра 4 в состояни-1 -го "плохо сим 11 передаче аходился и, то при пер с вероятность том же состоя перейдет Аналогично шего" состпри ал н равляющии сигналпоступающий наИ 2, запрещаетчерез элемент Ируется цплохоецсвязи. вола ка дачеон состоян символа ым моделиии и св "хоро ероее"роят тся в ятност е.оро О -веяния при стоян 50 Импульсы с выхода генератора 10 случайного потока импульсов, поступающие на второй вход триггера 4, вызывают переход триггера 4 в состояние "1". При этом управляющий сигнал с выхода триггера 4 разрешает прохождение сигналов через элемент И 2. Тем самым моделируется "хорошее" состояние канала связи. иост символа, есл передаче(1-1) -йлу с "ховероятнония. Груобусловлнительну анаавался п символ...
Устройство передачи данных
Номер патента: 1160613
Опубликовано: 07.06.1985
Авторы: Барулин, Громов, Жарихина, Норель, Харьков
МПК: H04Q 9/00
...передачи информации 10работает следующим образом.На вход третьего регистра 13 блока 2 поступает код команды управления, а на вторые входы И триггеров9 поступает управляющий сигнал с вто 25рого, управляющего входа блока 2,Триггеры 9 при этом устанавливаютсян состояние "1", разрешая прохождение кода команды управления с выхода третьего регистра 13 через Икоммутаторов б на входы соответствующих блоков 3, Через блоки 3 код команды управления через каналы передачи данных передается в адреса всехинформационных блоков 1,Информационные блоки 1 вырабатывают квитирующие сигналы, свидетельствующие об исполнении команды, и выдают информацию в соответствии с40 кодами команды. Квитирующие сигналы и информация из информационных блоков 1...
Устройство для моделирования систем передачи данных
Номер патента: 1151983
Опубликовано: 23.04.1985
Авторы: Барулин, Бойцов, Жарихина, Норель, Харьков
МПК: G06N 7/08
Метки: данных, моделирования, передачи, систем
...а ее вторая группа входов - к разрядным выходам первого регистра соответственно, установочные входы счетчиков числа сбоев, счетчика сообщений, полученных потребителем, и счетчика выданных сообщений подключены к установочному входу устройства, а их выходы - к соответствующему входу блока индикации 3 .Недостатком известного устройства является невозможность выделения из общего потока сообщений, предназначенного для группы абонентов сообщений, предназначенных только данному абоненту.Цель изобретения - расширение функциональных возможностей устройства за счет воспроизведения режимавыделения из общего потока сообщений части сообщений, предназначенныхопределенному абоненту.Цель достигается тем, что в устройство, содержащее счетчик...

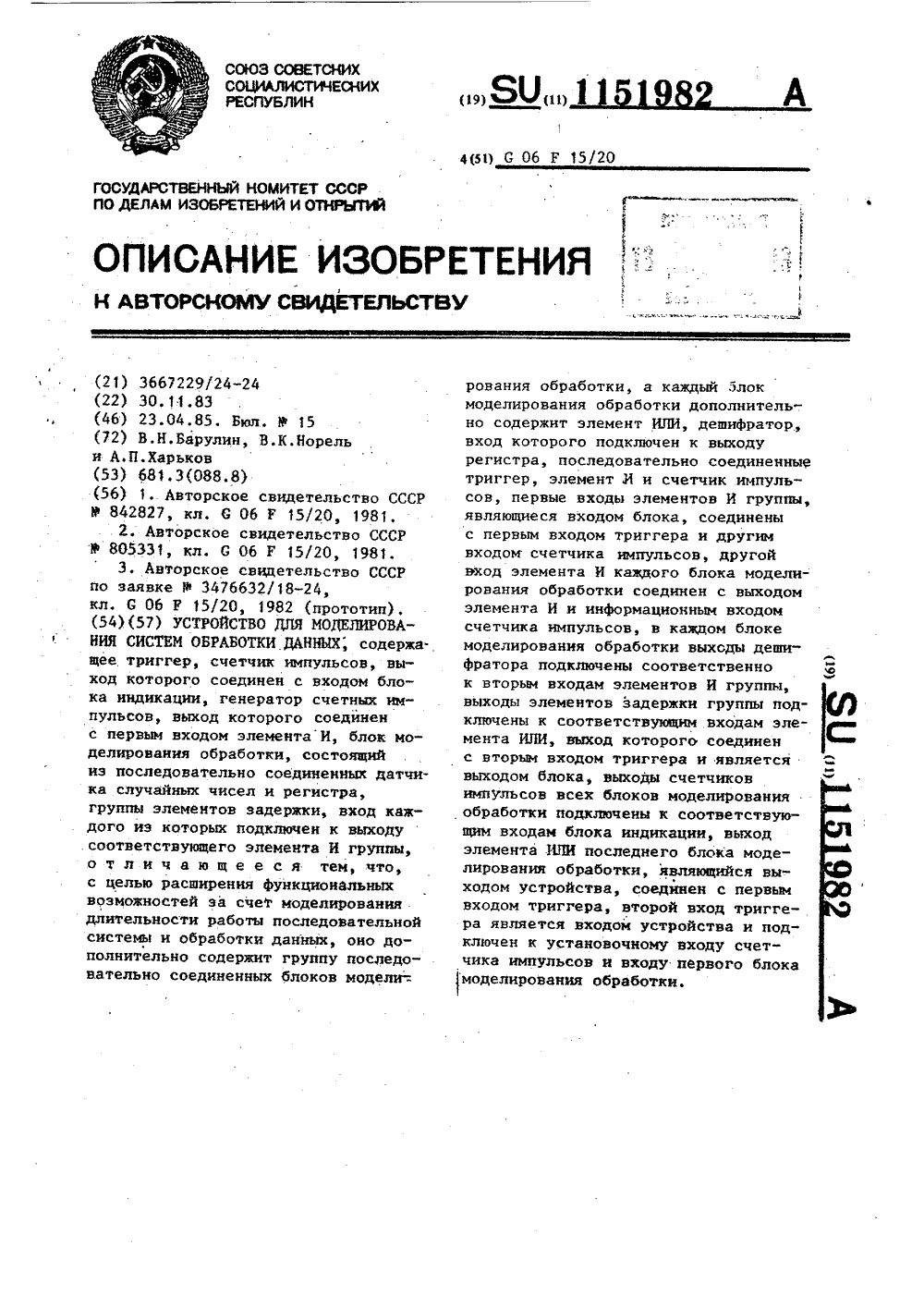

Устройство для моделирования систем обработки данных
Номер патента: 1151982
Опубликовано: 23.04.1985
Авторы: Барулин, Норель, Харьков
МПК: G06N 7/08
Метки: данных, моделирования, систем
...системы сбора и обработки Оданных.Цель изобретения - расширениефункциональных возможностей за счетмоделирования длительности работыпоследовательной системы и обработки данных.Указанная цель достигается тем,что в устройство для моделированиясистем обработки данных, содержащеетриггер, счетчик импульсов, выходкоторого соединен с входом блокаиндикации, генератор счетных импульсов, выход которого соединен с первым входом элемента И, блок моделирования обработки, состоящий из последовательно соединенных датчикаслучайных чисел и регистра, группыэлементов .задержки, вход каждого изкоторых подключен к выходу соответствующего элемента И группы, введе- ЗО ны группа последовательно соединенных блоков моделирования обработки;а каждый блок...
Система передачи сообщений
Номер патента: 1150639
Опубликовано: 15.04.1985
Авторы: Барулин, Жарихина, Норель, Харьков
МПК: G08C 19/28
...блока умножения, выход элемента ИЛИ является выходом .блока умножения.На каждом из трансляторов производят анализ целесообразности ретрансляции каждого из сообщений с помощью проверки каждого сообщения на соответствие Физическому смыслу. Для этого при подготовке к передаче на любом из трансляторов в состав служебной части этого сообщения включают код "имени" этого со общения, Код "имени" сообщенйя определяет одно из нескольких возможных подмножеств всей совокупности (всего множества) допустимых сигналов и позволяет сравнить код сообщения с минимальным и максимальным значениями, допустимыми для кодов выбранного подмножества.Например, при передаче сообщения, представленного кодом 110, можно выделить подмножество кодов, изменяю- щихся от...
Устройство для моделирования системы связи
Номер патента: 1128261
Опубликовано: 07.12.1984
Авторы: Барулин, Громов, Гуденко, Жарихина, Норель, Щекин
МПК: G06G 7/62
Метки: моделирования, связи, системы
...помех, установочные входы которых объединены и являются установочным вхадом устройства,а выходы соединены с соответствующими входами блока индикации., первый элемент И, генератор сообщений, выход которого соединен с информационным входом счетчика передаваемых сообщений, генератор случайного потока импульсов, введены два элемента задержки, второй элемент И,счетчик принятых сигналов, а такжепоследовательно расположенные на одной оптической оси источник све-. тового излучения, первый модулятор, второй модулятор, волоконный световод и фотодиод, выход которого подключен к входу усилителя, при этом установочный вход устройства соединен с установочным входом счетчика принятых сигналов, выход генератора сообщений соединен с.управляющим...
Устройство для управления подключением резерва
Номер патента: 1117642
Опубликовано: 07.10.1984
Авторы: Барулин, Громов, Киселева, Норель
МПК: G06F 11/18
Метки: подключением, резерва
...в интервале 1, 1 1 на основе сведений онем, имеющихся в интервале 11,31)Пусть процесс х(й) задан на ин тервале й е 1 и представлен ввиде 25 где ш(й) - математическое ожиданиепроцесса;(1) - неслучайные функциивремени;Ч - случайные коэффициенты, 30 некоррелированные междусобой.Представления в виде разложенияКарунена-Лоэва или канонического разложения В.С. Пугачева обладают рядомдостоинств. Указанные разложениясуществуют практически для любого. случайного процесса. Дискретностьпредставления процесса в виде (1)удббно для моделирования на .ЭВМ. Не коррелированность случайных коэффициентов Ч позволяет при их моделировании с незначительной погрешностьюиспользовать вместо многомерной плотности совместногб распределения про" 45 изведение...
Устройство для моделирования системы сбора и обработки данных
Номер патента: 1115059
Опубликовано: 23.09.1984
Авторы: Барулин, Бойцов, Гуденко, Норель, Харьков
МПК: G06N 7/08
Метки: данных, моделирования, сбора, системы
...подключены к входам соответствующих счетчиков второй группы, выходы всех счетчиков соединены с соответствующими входами блока индикации, при этом выходы дешифратора подключены к вторым входам соответствующих элементов И первой группы, выходы которых соединены с вторыми входами соответствующих элементов И второй группы, выход первого элемента задержки подключен к второму входу первого триггера, выход которого соединен с вторым. входом второ. го элемента И, введены пятый счетчик, а также последовательно соединенные третий элемент И, второй элемент задержки и второй триггер, при этом первый вход третьего элеНа чертеже представлена структурная схема устройства.Устройство содержит датчик 1 случайных чисел, выход которого соединен с входом...

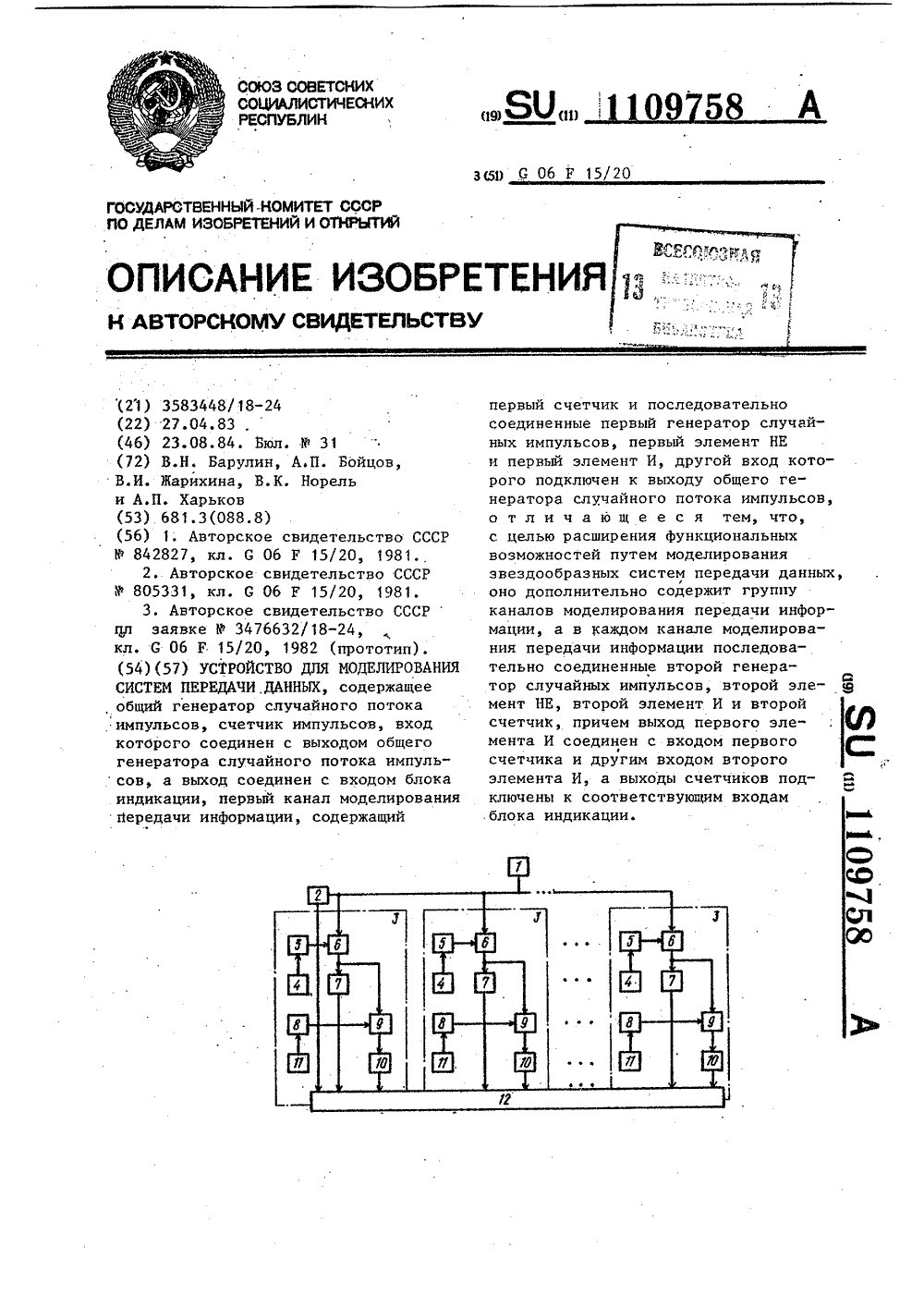

Устройство для моделирования систем передачи данных
Номер патента: 1109758
Опубликовано: 23.08.1984
Авторы: Барулин, Бойцов, Жарихина, Норель, Харьков
МПК: G06N 7/08
Метки: данных, моделирования, передачи, систем
...возможности моделирования систем передачи данных со звез" дообраэной структурной схемой.Цель. изобретения - расширение функциональных возможностей устройства путем моделирования звездооб" разной системы передачи данных.Эта цель достигается тем, что в устройство для моделирования систем передачи данных, содержащее обший генератор случайного потока импульсов, счетчик импульсов, вход которого соединен с выходом общего генератора случайного потока импульсов, а выход соединен с входом блока индикации, первый канал моделирования передачи информации, содержащий первый счетчик и последовательно соединенные первый генератор случайных импульсов, первый элемент НЕ и первый элемент И, другой вход которого подключен к выходу общего...
Устройство передачи сигналов
Номер патента: 1107305
Опубликовано: 07.08.1984
Авторы: Барулин, Гуденко, Норель, Пономарев, Щекин
МПК: H04B 9/00
...информационный вход-выход коммутатора соединен с волоконным световодом, а вторые входы элементов ИЛИ являются входами "Внешний управляющий сигнал",На фиг. 1 представлена структурнаяэлектрическая схема устройства передачи сигналов; на фиг. 2 в . структурная электрическая схема приемопередающего комплекта.Устройство содержит М станций 1,каждая из которых содержит приемопередающий комплект 2 и волоконныйсветовод 3. Каждая из станций 1 содержит дешифратор 4, первый элемент ИЛИ 5, второй элемент ИЛИ 6,триггер 7, оптический коммутатор 8.Все станции 1 соединены также черезшину 9 управления, которая состоит изп параллельных металлических проводов,где п=1 оцИ (Ы - число станций),Приемопередающий комплект 2 содержит источник 10 светового...
Устройство для моделирования системы сбора и обработки информации
Номер патента: 1107129
Опубликовано: 07.08.1984
Авторы: Барулин, Бойцов, Гуденко, Норель, Харьков
МПК: G06F 17/00
Метки: информации, моделирования, сбора, системы
...вторыми входамисоответствующих элементов И первойгруппы, выходы которых соединеныс вторыми входами соответствующихэлементов И второй группы, выходэлемента задержки подключен к второму входу триггера, выход которогосоединен с первым входом первогоэлемента И, введены последовательносоединенные генератор случайногопотока импульсов, элемент НЕ, второйэлемент И и счетчик правильно принятых сообщений, при этом другой входвторого элемента И соединен с выходом элемента ИЛИ, выход второгоэлемента И соединен с вторым входомпервого элемента И, а выход счетчикаправильно принятых, сообщений соединен с соответствующим входом блокаиндикации.На чертеже представлена структурная схема устройства для моделирования системы сбора и обработки информя...
Устройство для моделирования системы сбора и обработки данных
Номер патента: 1101833
Опубликовано: 07.07.1984
Авторы: Барулин, Громов, Жарихина, Норель
МПК: G06N 7/08
Метки: данных, моделирования, сбора, системы
...соединен с входом первого счетчика и с первыми входами элементов И первой группы, выходы которых соединены с входами соответствующих счетчиков первой группы исоответствующими входами элементаИЛИ, выход элемента ИЛИ подключенк первому входу элемента И, выходкоторого соединен с входом второгосчетчика, с первыми входами элементов И второй группы, с входомэлемента задержки и с первым входомтриггера выход элемента задержкиподключен к второму входу триггера,выходы первого н второго счетчиковсоединены с соответствующими вхоцами блока индикации, выходы элементов И второй группы соединены соответственно с входами счгтчиков второй группы, выходы счетчиков первой и второй групп соединены с соответствующими входами блока индикации, выход триггера...
Устройство управления передачей в кольцевой магистрали
Номер патента: 1070699
Опубликовано: 30.01.1984
Авторы: Барулин, Громов, Норель, Романов, Харьков
МПК: H04J 3/00
Метки: кольцевой, магистрали, передачей
...соединенные генератор, счетчик времени, блок сравнения и коммутатор, информационный вход которого соединен с первым выходом входного регистра, второй выход которого соединен с вто рым входом блока сравнения.На фиг. 1 изображена структурная электрическая схема устройства управления передачей в кольцевой магистрали,ф на Фиг. 2 - структурная электрическая схема анализатора.Устройство управлейия передачей в кольцевой магистрали (фиг.1 у содержит первый входной регистр 1, распределитель 2, выходной регистр 3 передатчик 4, генератор 5, счетчик б времени, сумматор 7, приемник 8, второй входной регистр 9, дешифратор 10, первый коммутатор 11, второй коммутатор 12, третий коммутатор 13, третий входной регистр 14 и анализа. тор 15,...
Устройство для моделирования системы связи
Номер патента: 1059577
Опубликовано: 07.12.1983
Авторы: Барулин, Волченков, Громов, Гуденко, Норель
МПК: G06N 1/00
Метки: моделирования, связи, системы
...передачисообщений может меняться не толькоизменением длительности элементарногосигнала, но и изменением кратностипередачи каждого из сообщений, Моделирование подобных систем связи пред-ставляет особый интерес на этапе разработки и. проектирования,Устройство моделирует работу системы связи в условиях различной часоты поступления сообщений от датчика информации генератора импульссвв зависимости от интенсивности поступления шумовых сигналон в каналсвязи от источника. шума генератораслучайного потока импульсов ) и в зависимости от кратности передачи каждогоиз сообщений.На чертеже представлено устройство , д - ля моделирования работы системы снязи, структурная схема.Устройство содержит первый счетчик 1 импульсов, последовательно...
Затяжка для рамных крепей горных выработок
Номер патента: 286917
Опубликовано: 01.01.1970
Авторы: Баринов, Газизова, Докукин, Егоров, Мамонтов, Норель, Усан, Хорин
МПК: E21D 11/15
Метки: выработок, горных, затяжка, крепей, рамных
...в средней части. Затя я методом прессования из опитанного фенольной нка темо ии затяжка своими концами на две арки 3 (рамы) металлилезобетонной крепи. Во время и из стеклопластика под дейст я горных пород прогибаютсяПри извлечении крепи они ются. Для этой цели каждая нцах имеет отверстия 4, в котося крюк, и с помощью каната 2 кается. редмет о ретен и крепей горных вырасостоящая из отпластин, жестко соеотличающаяся тем, противления при прозатяжка выполнена ка.Затяжка 1 в виде корытооб ной плоскость изготавливаетс клохолста, пр лой 214.При креплен укладывается ческой или ке работы затяжк вием давлени между арками такяе извлека затяжка на ко рые вставляет затяяка извле Корытоооразная форма затяжки позволяет фиксировать арки (рамы) крепи в...
