Устройство для моделирования задач теории поля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 746592
Автор: Гендрих
Текст
(т 06 О. 7/48 с присоединением заявки М(23) П риорнтет -ГасударственныИ комнтат СССР но ленам нзабретеннй н вткрмтнй(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ЗАДАЧ ТЕОРИИИ ПОЛЯ Изобретение относится к области моделирования электрического поля или других полей, описываемых уравнениями Лапласа и Пуансона, методом электролитической ванны,Известно устройство для моделирования электрического поля объектов в электролитической ванне Ц,Известно также устройство для моделирования задач . теории поля, содержащее электроды с токовводами в видетканной сетки, ячейки которой имеютпросвет 2.Известное устройство не позволяетодновременно моделировать электрическое поле внутри и снаружи области, замкнутая поверхность которой есть двойнойзаряженный слой, поле незамкнутых поверхностей двойных заряженных слоевкак постоянной, так и изменяемой конфигурации,Цель изобретения - расширение класса решаемых задач,Для достижения цели в устройство для моделирования задач теории поля, содержащее сетку с изолированными токоподводами в виде тканной сетки, по которой равномерно расположены электроды, выполненную из гибких проволок, снабженных диэлектрическим покрытием, равномерно расположенные на сетке электроды, прикрепленные к проволокам сетки, введены диэлектрические стержни, размещенные равномерно между узлами сетки, на концах каждого из которых закреплены электроды, каждый из которых соединен с соответствуюшей проволокой сетки, а в стержнях выполнены цилиндрические пазы, расположенные поперек диэлектрического стержня на противоположных образуюших и смещенные вдоль них в противоположные стороны относительно центра стержня на половину диаметра проволоки. Цель изобретения расширение области решаемых задач.3 7На чертеже изображено предлагаемое,устройство.Устройство содержит электроды 1, 2, образующие пару 3, гибкую сетку 4 из проволок 5, имеющих диэлектрическое покрытие 6. Каждый полюс диполя подсоединен к одной части 7 и к другой час ти 8 проволок сетки, Электроды 1, 2 укреплены на диэлектрическом стержне 9. Соседние поперечные проволоки 10, 1 1 уложены в цилиндрические пазы 12 и 13 на диэлектрическом стержне. К проволокам частей 7 и 8 соответственно подключены положительные и отрицательные полюса источников тока, которые задают необходимые распределения токов по моделируемой поверхности двойног о заряженного слоя при помещении гибкой сетки в электролитическую ваннуЕсли необходимо сетке придать другую конфигурацию, то она изгибается, например, вручную до этой конфи урации и по гружается в электролитическую ванну.Таким образом, выполнение устройствапозволяет одновременно моделироватьполе двойного заряженноге слоя. 46592 , 4Формула изобретенияУстройство для моделирования задачтеорииполя, содержащее сетку, выполненную ю гибких проволок, снабженныхдиэлектрическим покрытием, и равномерно расположенные на сетке электроды,прикрепленные к проволокам сетки, о тичающееся тем,что,сцельюрасширения класса решаемых задач зао счет моделирования поля двойных заряженных слоев, в устройство введены диэлектрические стержни, размещенныеравномерно между узлами сетки, на концах каждого из которых закреплены электр роды, каждый из которых соединен с соответствующей проволокой сетки, а встержнях выполнены пазы, расположенные поперек диэлектрического стержня напротивоположных образующих и смещен 20 ные вдоль них в противоположные стороны относительно центра стержня на половину диаметра проволоки,Источники информации,принятые во внимание при экспертизе25 1, Авторское свидетельство СССРМ 146973, кл, З 06 0 7/48, 1961,2, Авторское свидетельство СССРпо заявке М 2574679/18-24, 1978

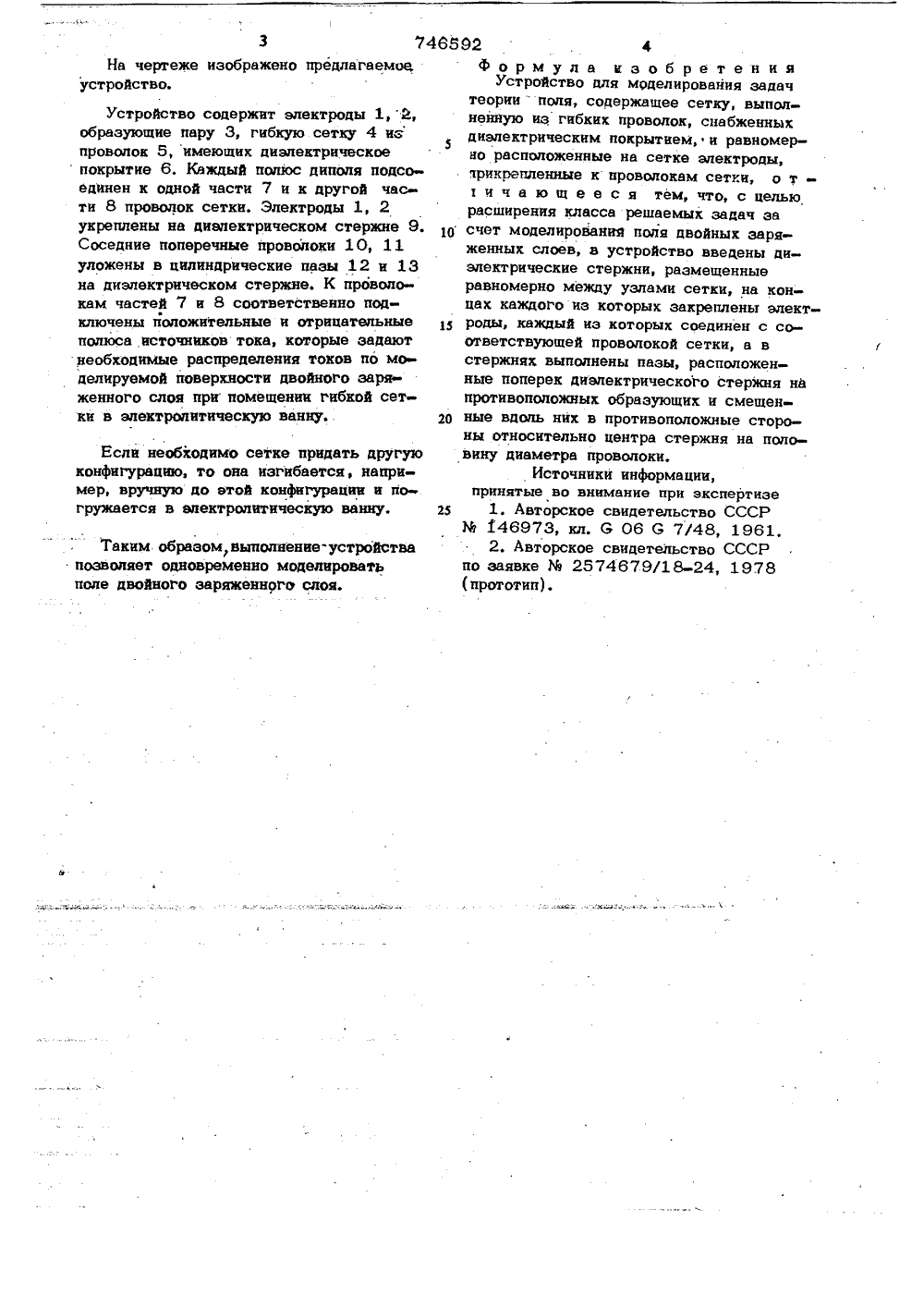

СмотретьЗаявка
2614861, 20.04.1978
Заявитель
ГЕНДРИХ КЕДРИК АЛЬБЕРТОВИЧ
МПК / Метки
МПК: G06G 7/48
Метки: задач, моделирования, поля, теории
Опубликовано: 05.07.1980
