F16H — Передачи

Номер патента: 177712

Опубликовано: 01.01.1966

Автор: Цыбульник

МПК: F16D 33/18, F16H 41/24

Метки: скользящая, трубка, черпательная

...изобретен и Скользящая ч лирования степе ции гидродинам тем, что, с цел 20 ния черпательно силы, создаваек снабжена несут конце черпатель отверстия.Известны скользящие черпательные труоки для регулирования степени заполнения круга циркуляции гидродинамических муфт, в которых черпак перемещается вдоль своей оси при помощи различных механизмов значительной сложности.В описываемой черпательной трубке черпак перемещается под действием подъемной силы, создаваемой скоростным напором. Для этой цели на конце трубки, выше входного отверстия, смонтировано несущее крыло,На чертеке представлена конструкция черпательной трубки.В расточке неподвижного корпуса 1 черпакового узла свободно скользит вдоль своей оси черпательная трубка 2, Наконечник...

Номер патента: 177724

Опубликовано: 01.01.1966

Авторы: Аврех, Вальцис, Вульфсон, Гейфман, Корчинский, Рубинштейн

МПК: F16H 7/08, F16H 9/02

Метки: бесступенчатый, вала, вариатор, выходного, оборотов, чисел

...рычагами 4 и 6. Диски установлены на параллельных валах 1 и 6 и охватываются бесконечным гибким тяговым органом 7, натяжение которого регулируется.Параллельно валам 1 и 6 установлен вал 8 с резьбовым хвостовиком 9. На валу 8 смонтированы кулачки 10, втулка 11, регулировочная гайка 12, упирающаяся во втулку, и самотормозящаяся червячная пара 1 З. Червячное колесо 14 последней связано со втулкой 11 скользящей шпонкой 15.,Регулировочные рычаги выполнены двух- опорными бесконсольными, шарнирно установлены в корпусе и снабжены роликами 16, взаимодействующими с кулачками 10. Число оборотов вариатора изменяется перемещением раздвижных дисков. Для этого вращают червяк пары 18; поворот ее колеса вызывает вращение втулки 11 и вала, Вместе с...

Номер патента: 177727

Опубликовано: 01.01.1966

Автор: Козлов

МПК: F16H 49/00

Метки: движения, механизм, преобразования

...преобразовании вращательного движения в возвратно-поступательное вал 11, приводимый во вращение двигателем через контактную муфту 9, поворачивает вертушку 5, при этом масло из камеры 15 перетекает в полость В, перемещая при этом поршень вправо, При снижении давления в полости Б и незначительных силах трения вертушка поворачивается обратно, а поршень перемещается влево под действием давления в рабочей камере 13.Давление в полости Б создается плунжерами 19 и 20 с отдельным приводом, что позволяет регулировать частоту возвратных движений поршня.При работе механизма преобразователя движения в качестве редуктора, понижающего обороты вала, вал 11 вращается от двигателя, накапливая энергию в маховике 25, Одновременно с этим плунжеры 19 и...

Номер патента: 177923

Опубликовано: 01.01.1966

Автор: Пучкин

МПК: B61C 9/08, F16H 41/22

Метки: гидропередача, машин, транспортных

...насосные колеса которых закреплены ца общем валу, приводимом мультиплцкатором, промежуточные валы с жестко закрепленными ца ш 1 х шестерцями и валы с муфтами реверса и режима.Описываемая гидропередачя отличается от известных тем, что иа валу, сиабхкеццом муфтой реверса, установлены шестерни, одна из которых находится в зацеплеции с шестерней промехкуточцого вала, а другая - с шестерцсй ця валу, сияожеииом в) фтой режих 1. Шестерии прозехкуточиого Валя идходятся в зацеплении с шестернями, установленными ия валу с муфтой режима. Прц таком выполнении п ся ее к. п. д, и благодаря шестерен, цаходящихся в шаются ее габариты. На чертеже изображсца п схема гидропередачц. Крутящий момент через шест разующие мультипликатор, п вал 3, ца котором...

Номер патента: 178224

Опубликовано: 01.01.1966

МПК: A01G 23/06, F16H 27/00

Метки: 178224

...с помощью отвалов-собирателей укладываются в ьдлок. 20 Корчеватель пнеи, включающий рабочийорган в виде ротора с клыками, ог.гичающийся тем, что, с целью улучшешгя транспортировки выкорчеванных пней через рабочий ор ган, он снабжен промежуточными зубчатымизвездочками, установленными ня валу ротора межд клыкям 1 1Известны корчеватели пней, включающие рабочий орган в виде ротора с клыками.Предлагаемый корчеватель, с целью улучшения транспортировки выкорчеванных пней через рабочий орган, снабжен промежуточными зубчатыми звездочками, установленными на валу ротора между клыками.На чертеже представлена принципиальная схема корчевателя.Предложенная машина включает раму 1 с прицепом, карданный телескопический вал 2, передние опорные катки 3,...

Номер патента: 178261

Опубликовано: 01.01.1966

МПК: B23C 1/16, B23Q 5/22, F16H 25/00 ...

Метки: 178261

...гайкасо скошенньасположеныающемся сепных вилок,управленияодачи, однай от электро Известны механизмы подачи копнровфрезерных станков, представляющиешариковую винтовую пару, гайка которстоит из двух втулок со скошеннымими. Между втулками расположены шзакрепленные во вращающемся сепапри помощи подпружиненных вилок.Предложенное устройство ооеспечиваравление включением и выключениемчи, С этой целью одна из втулок выпоперемещаемой от электромагнита. На фиг. 1 изображен механизм подачи; на фиг. 2 - разрез механизма по А-А на фиг. 1.Механизм подачи представляет собой ша риковую винтовую пару. Винт 1 приводится во вращение от электродвигателя (на чертеже не обозначен) и взаимодействует с гайкой, состоящей из двух втулок 2 и 3 со скошенными...

Номер патента: 178502

Опубликовано: 01.01.1966

Авторы: Гуцаки, Зусман, Иванов

МПК: F16H 1/00, G01B 3/12, G01B 5/00 ...

Метки: зубчатых, колес, накопленной, окружного, погрешности, шага

...дисков с отгибаемой ца величину шага контролируемого колеса частью профиля, осуществляющей перевод колеса в следующую измерительную позицию. Благодаря этому повышается точность измерения и упрощается конструкция устройства.На фиг. 1 изображено описываемое устройство, вид в плаце; ца фиг. 2 - схема контроля и установки измерительцого и упорного щупов при проверке прямозубого цилиндрического колеса.Устройство содержит упорную 1 и измерительную 2 каретки, регулируемые по высоте цецтрь 3 для устяцовкц в ццх ця оправке контролируемого колеся 4, синхронно вращаюццеся порцы 5 ц измерительный 6 щупы, я также цзъсрцтельцы прцоор 7. Измерц тесьньц ц упорный щупы находятся в постоянном зяцеплецш с зубьях контролируемого колеса ц выполцепы...

Номер патента: 178537

Опубликовано: 01.01.1966

Автор: Виьлио

МПК: F16H 1/00, F16H 1/28, G01M 13/02 ...

Метки: нагружатель, стендах, устанавливаемый

...нагружателя.Электродвигатель 1 встроен в двухступенчатый планетарный редуктор 2. Выходные валы 8 редуктора нагружателя расположены в линию под углом 180. Корпус и детали нагружателя сбалансированы относительно оси. Балансировку корпуса осуществляют высверливанием отверстий, а балансировку эксцентрично расположенных деталей - противовесами. Корпус нагружателя свободно вращается вокруг оси на подшипниках опор 4. При этом шестерни нагружателя не имеют никаких относительных перемещений, т, е. редуктор нагружателя передает момент как бы в статическом состоянии, что приводит к пони нению износа деталей. Для создания низкойскорости вращения выходных валов нагружателя, необходимой для нагружения контура с замкнутым силовым потоком, в...

Номер патента: 178630

Опубликовано: 01.01.1966

МПК: B21G 3/00, F16H 21/14

Метки: 178630

...вращение тяги.Это позволяет уменьшить габариты механизма и более точно воспроизводить требуемый закон движения исполнительного органа.На чертеже схематически изображен механизм привода подачи для автоматов.На конце кулачкового вала укреплена план- шайба 1, в пазу которой установлено ушко (кривошип) 2, связанное с регулцровочцым винтом 3. Ушко к план-шайбе крепится двумя винтами 4, головки которых могут перемещаться при регулировании в Т-образных пазах план-шайбы. В ушке при помощи пальца 5 шарнирно укреплен один конец скалки 6. Второй конец скалки вставлен в отверстие шатуна 7, который встроен в вилку 8 прц помощи цяпф, выполненных заодно с шатуном. Вилка поворачивается на вертикальной осн, сидящей ца подшипниках качения, здпрессовдшых...

Номер патента: 178631

Опубликовано: 01.01.1966

Автор: Мельниченко

МПК: F16H 15/00

Метки: вариатор, волновой, фрикционный

...внутри гибкого колеса. Предлагаемый вариатор отличается от известных тем, что гибкое колесо выполнено в виде двух тонкостенных цилиндров, соединенных кольцевым гофром, а генератор установлен внутри гибкого колеса, что обеспечивает затягивание гибкого колеса на конусное колесо. Такое выполнение вариатора позволяет уменьшить проскальзывание, увеличить контактную зону и к,п.д. Кроме того, генератор может быть выполнен либо в виде ролика, либо в виде вогнутой полированной пластины, либо в виде пластины с кольцевой канавкой, в которой расположены шарики.На фиг. 1 изображен описываемый вариатор в разрезе; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. 3 - генератор, выполненный в виде ролика; на фиг. 4 - генератор, выполненный в...

Номер патента: 178632

Опубликовано: 01.01.1966

Автор: Лавров

МПК: F16H 7/06

Метки: передача, цепная

...установлены две взаимодействующие между собой цепи, в одной из которых соединительный валик оканчивается штырем с диаметром, ббльшим диаметра самого валика, а в другой втулка выполнена вогнутой с таким диаметром, чтобы штырь первой цепи взаимодействовал со втулкой второй цепи.Описываемая передача имеет более простую конструкцию и обеспечивает передачу относительно больших крутящих моментов,На фиг. 1 изображена схема цепной передачи, в разрезе; на фиг. 2 - цепь со штырями; на фиг, 3 - цепь с вогнутой втулкой.Цепная передача включает взаимодействующие между собой две роликовые цепи 1 и 2 с соединительными валиками 3, ведущую звездочку 4 и направляющие б. Цепная передача, включающая втулочно-роликовые цепи с соединительными валикамп,...

Номер патента: 178633

Опубликовано: 01.01.1966

Автор: Малкин

МПК: F16H 3/04

Метки: передача, переменная

...а сформированные на гибком венце зубья полностью разобщены между собой. Такое выполнение передачи позволяет повысить ее быстроходность и обеспечить амортизацию толчков и ударов.На фиг. 1 схематически изображена описываемая передача; на фиг. 2 - разрез по А-А на фиг. 1,Переменная передача содержит зубчатое коническое колесо 1 и зацепляющееся с ним колесо 2 с гибким венцом 3 внутреннего зацепления. Венец 8 выполнен в виде герметизированной кольцеобразной трубки, наполненной жидкостью и снабженной поперечными перегородками 4. При взаимодействии венца 3 с колесом 1 на вен полностью разобщен принимающие перед грузку. Благодаря св 5 ча может быть быстамортизацию толчко нцп зацепляющихся образующим аа и ат менецце передаточно 10...

Номер патента: 178693

Опубликовано: 01.01.1966

МПК: B60K 17/10, F16H 47/06

Метки: 178693

...клапаном,Коробка передач работает следующим образом.Сцепление 6 включается под давлениеь рабочей жидкости гидротрансформатора, а выключается под давлением рабочей жидкости, несколько превышающим давление внутри гидротрансформатора.Неподвижный вал 8 реактора, вал 10 тур. бины и выходной вал 7 имеют боковые и осе. вые каналы для подвода (илп отвода) жидкости к гидротрансформатору и к сцеплениям би 12.ФПри установке водителем рычага управления в положение нейтраль сцепления б и 12 выключены: в сцеплении 6 рабочая жидкость находится под давлением, а в сцеплении 12 давление жидкости отсутствует. В этом же положении производится запуск и прогрев двигателя, а также свободный накат автомобиля.На всех передачах, кроме заднего хода,...

Номер патента: 179118

Опубликовано: 01.01.1966

Автор: Провоторхои

МПК: F01C 17/02, F16H 1/28, F16N 13/20 ...

Метки: внутреннегосгорания, двигатель, роторно-поршневой

...обеспечивающими плш 1 етарнос движение поршня, от,чаюпрйсл тем, что, с целью упрощения конструкции и узеньпсипя габаритов, синхронпзирующпе шестерни служат рабочими органами масляного насоса и на торце эксцентрика предусмотрен располо 5 кенный между шестернями серпоьидный выступ, образующий с последними и боковой стенкой корпуса нагнетательные полости пасоса. центня 3 Известны роторно-поршневые двигатели внутреннего сгорания, содержащие корпус с вращающимся на эксцентрике вала зубчатым поршнем и синхронизирующими шестернями внутреннего зацепления, жестко установленными в корпусе и поршне, обеспечивающими планетарное движение поршня. Для смазки указанных дВигатслей необходима установ 1 та масляных насосов, что усложняет конструкцию...

Номер патента: 179136

Опубликовано: 01.01.1966

Автор: Вахмистров

МПК: F16H 25/24

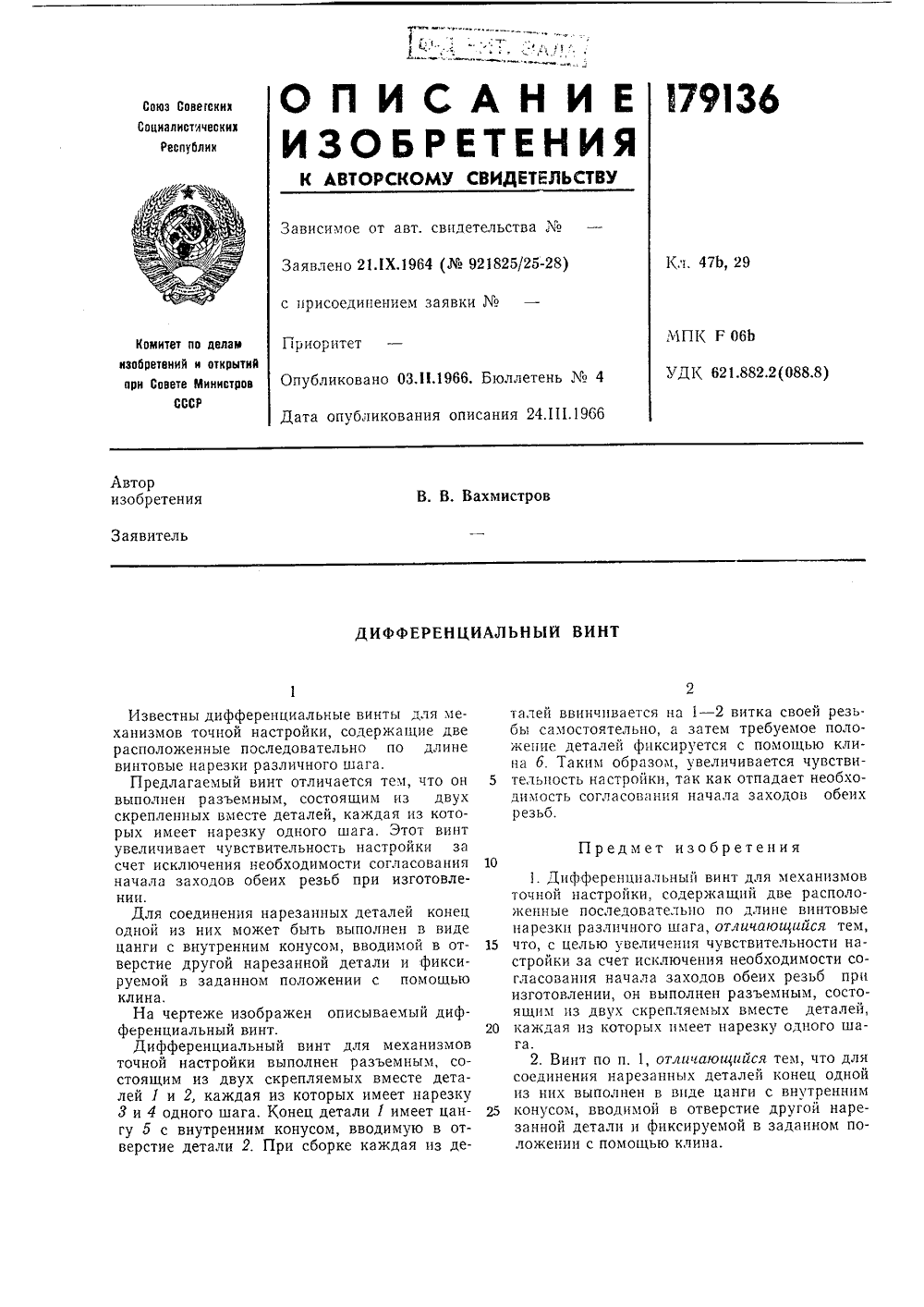

Метки: винт, дифференциальный

...деталей, каждая из которых имеет нарезку одного шага. Этот винт увеличивает чувствительность настройки за счет исключения необходимости согласования начала заходов обеих резьб при изготовлении.Для соединения нарезанных деталей конец одной из них может быть выполнен в виде цанги с внутренним конусом, вводимой в отверстие другой нарезанной детали и фиксируемой в заданном положении с помощью клина,На чертеже изображен описываемый дифференциальный винт.Дифференциальный винт для механизмов точной настройки выполнен разъемным, состоящим из двух скрепляемых вместе деталей 1 и 2, каждая из которых имеет нарезку 3 и 4 одного шага. Конец детали 1 имеет цангу 5 с внутренним конусом, вводимую в отверстие детали 2. При сборке каждая из де 1....

Номер патента: 179151

Опубликовано: 01.01.1966

Автор: Московский

МПК: F16H 1/00

Метки: волновой, зубчатый, редуктор

...р целью действ ратор тановл гому т которь уравн ктор, содегенераторсосссиссся теициентд идолговечносленчатого валлельно оми каткамими, д т атын ред ое колеса и ния, отличи ия коэфф тора и его в виде ко,са нем пар индрическ тся рабоч щим, вторызобретепия М. Ш. Константиновский, Ю.ский, Л. И. Экслер, Н. И. флераявитель Московский филиал Ценарм Известны волновые зубчатые редукторы, содержащие жесткое и гибкое колеса и генератор внутреннего расположения,Предлагаемый редуктор отличается от известных тем, что генератор выполнен в виде коленчатого вала с установленными на нем параллельно один другому тремя цилиндри. ческими катками, два из которых - рабочие, а третий - уравновешивающий.При такой конструкции редуктора повышается его...

Номер патента: 179152

Опубликовано: 01.01.1966

Автор: Петров

МПК: F16H 1/00

Метки: вращательного, герметизированнуюстенку, движения, крутящего, ломента, передачи

...стороны стенки и;мс;сп рд 11 Я 1 о 1 ппйся куляОк полноого гепердторд.ЭтО ПОЗО 5 Ет ИСКЛЮЧИТЬ НДРУШЕЦПЯ ГЕРМЕ- тичпостп стенки при передаче через нее врацателного движения,11 я 1 с 1)теже изоорд)женя перед 11 чя 1 срез герметизпровяпную стенку.Нд внутренней стороне герметизированной стенки, выполненной упругой, нарезано осгдиовлепцое плоское зубчатое колесоплоской волновой передачи, которое зацепляется с плоским 1)дцяющик 1 ся ведоыык колесом 2, установленным в герметически закрытом сосуде ). Нд пепп 1 ей стороне стенки помещен ращающийся кулачок 4 волио ра, соединенный с ведущим валоПри врашении ведущего вала движении по внешней стороне ванно стенки прогибает остано сои вследствие разности зуби 2 последнее начиняет врдщ тельно колеса...

Номер патента: 179153

Опубликовано: 01.01.1966

Авторы: Косое, Руденко, Цейтлин, Цукерман

МПК: F16H 1/00

Метки: волновая, зубчатая, передача

...ее нагрузочную способность путем увеличения числа зубьев, одновременно передающих нагрузку.На фиг. 1 изображена передача, продольный разрез; на фиг. 2 - разрез по А - А на фиг. 1.Ведущий вал 1 зубчатой волновой передачи несет генератор 2. Ведомый вал 3 снабжен жестким колесом, состоящим из двух скрепленных встречно направленных зубчатых венцов 4 и 5, соответственно, с внешним и внутренним зацеплениями. Между венцами установлено гибкое колесо б. о, М. Г. Косов и Э. М. Цукерман(оПрн вращении генератора гибкое колесо получает обычным образом волновую деформацию, вызывающую приблизительно радиальное перемещение его зубьев, Когда зубья гибкого колеса перемещаются от центра, они входят в зацепление с зубьями венца 5, а когда...

Номер патента: 179154

Опубликовано: 01.01.1966

Автор: Малкин

МПК: F16H 3/76

Метки: передача, переменная

...с зубчатым колесом, после чего полностью разобщаются между собой, от.гггчающаяся тем, что, с целью увеличения мощности 25 передачи, колесо внутреннего зацепленияснаожено несколькими параллельно установленными венцами, а зубчатое колесо выполнено цилиндрическим с радиально раздвижными зубьями. Известны переменные передачи, содержащие зубчатое колесо и взаимодействующее с ним колесо внутреннего зацепления, венец которого выполнен в виде герметизнрованной кольцеобразной трубки, наполненной жидкостью и снабженной поперечными перегородками, зубья на которой формируются прн взаимодействии с зубчатым колесом, после чего полностью разобщаются между собой.Предлагаемая переменная передача отличается тем, что колесо внутреннего зацепления...

Номер патента: 179155

Опубликовано: 01.01.1966

Автор: Ельниченко

МПК: F16H 15/00

Метки: вариатор, волновой, фрикционный

...фрикционный вариатор содержитведущий 1 и ведомый 2 валы, генератор 3, связанный с ведущим валом пружиной 4, гибкое колесо 5 и жесткое колесо 6. Гибкое колесо имеет наружную Ри внутреннюю Р, рабочие конические поверхности, снабжено торцовым кольцевым пазом 7, в котором размещен генератор, н связано с ведомым валом./Кесткое колесо имеет внешнюю и внутреннюю конические рабочие поверхности К, и К, концентричные между собой н составляющие по длине ступенчатый профиль.При осевом смещении жесткого колеса регулируется скорость ведомого вала путем изменения диаметра контакта жесткого колеса с гибким, Прн переходе с контакта по поверхности К, жесткого колеса на поверхность К и обратно при одностороннем вращении ведущего вала...

Номер патента: 179156

Опубликовано: 01.01.1966

Автор: Автономов

МПК: F16H 15/06, F16H 59/06

Метки: вариатор, фрикционный

...связи.Прц таком выполнении вариатора обеспечивается автоматическое бесступецчатое регулиров; це передаточного отношения в зависимостот величины крутящего момента на вь 1- ходцом валу.-1 д чертеже изображена схема описываемого вдриаторд.Фриц ццоццый вдридтор состоит цз двух коцическх барабанов (, расположенных ца па. рдллсльцых валах тдк, что ооразующие конусов, лежаспие в плоскости осей барабанов, параллельны одна другой. 2Движе 11 е от ведущего бдрдоаца к вю передается промежуточным цилинским роликом 2, ось которого установраме 3, перемещающейся в параллельн5 правляющих 4 в плоскости, перпендцкулплоскости, проходящей через оси конибарабанов, и наклонена к последней.соединяется с корпусом 5 с помощью усвязи 6.О Предмет...

Номер патента: 179157

Опубликовано: 01.01.1966

Авторы: Каштаньер, Рошаль

МПК: F16H 21/06

Метки: механизм, отключения

...совмепадает лумуфт м вал 1 звенья . Пауза чага 13 опред 1 ска 5 шх за ние по ри это льные ва ются д ры едмет из обретен ц ла с пазоьсвободно улу.На чертго механи ажена схема опнсывасх з е параллельно ведом ополнительный вал 2 ляющиеся зубчатые к числом зубьев, На в н дополнительный д валу 2 свободно уста диск 7 с пазом 8.нии ведущего вала едомый вал 1 и кцц ому валу 1ца валах 2 олеса 3 и 4 алу 1 жестиск 5 с пановлен подполучаетматическ ежезмаВ механизхустановлен димеются сцепс различнымко установлезом б, а напружиненныйПри вращевращение в связанный с ним вал 2. Через число оборотов вала 1 паз б д щается с пазом 8 диска 7 и в палец 10, вызывающий расцепле 11 и 12 вала 1 через рычаг 13. П продолжает вращаться, а оста кинематической цепи...

Номер патента: 179158

Опубликовано: 01.01.1966

Автор: Вальц

МПК: F16H 33/20

Метки: крутящего, механизм, момента

...крутящий момент от одного источника энергии одновременно ца нескольких рабочих ор ганах, расположенных в любом геометрическом положении относительно друг друга, т. е. лает возможность работать одновремен 1 о большому количеству рабочих органов с единым промежуточным звеном и не требует ус тацовкц подшипников, смазочных устройств и уплотнений независимо от того, в газоооразцой цли жидкой среде работают рабочие органы. Оц выполнен в виде рамы с жестко установленными ца цей стойками, ца концах 2 которых свободно посажены рабочие органы. полу 11 ющие Вранательное движение прц колебании рамы источником вибрации.На чертеже изображена схема описываемого механизма. 3 Габочие органы 1 свободно посажены на неподвижные стойки 2, которые...

Номер патента: 179443

Опубликовано: 01.01.1966

МПК: B66B 15/04, F16H 55/52

Метки: бкamp, лиотекли, патентноf, пхническая, хрусталев

...сжатым воздух д,я тыоавнива ш канаты 4, со соед ннтельные сриыс м. Внунтгр обшают шланги многоные вобщем невуще редм ет из о ор е ени многоканатных из нескольких у дисков с упповерхности и олости которых оти чающиася я нагрузок меполнеты с соутренними поси в для остоящий бщем вал рабочей ренни н здухом, авнивани ошины в собой в и опику, в мощью шлиц насажеовых периферийных смонтированы бескаИзвестны канатоведущие шкивы дляканатных подъемных машин, выполневиде ряда диско, смонтированных навалу. Рабочие поверхности дисков футены. Упругая футеровка сделана в видемошин, заполненных сжатым воздухом,Особенность предлагаемого канатоведго шкива состоит в том, что внутрегинести пневмошин сообщаются между собойПри такой конструкции канатоведушкива...

Номер патента: 179559

Опубликовано: 01.01.1966

МПК: F16H 55/17

Метки: 179559

...разъемные шестерни, включающие енец и ступицу, выполненные из разных заотовок и жестко соединенные между собой. выступа с внеши сборкеа венецдают сскрепля енними ца 3 -7. П вается б совп жестко Венец выполнен с внутр и впадинами 5, а ступи выступами б и впадинам стерни ступица накладь что ее внешние выступы ренннми впадинами 5 и внахлестку. иь так нут ются Предлагаемая шестерня отличается о вестных тем, что венец выполнен с внутр ми выступами, а ступица с соответствую внешними выступами, скрепляемыми при се внахлестку, что снижает расход метал упрощает технологию изготовления шередмет изобретения одержащая ве и, что, с целью а и упрощения венец выполи а ступица с со ыступами, скре тку. мная шестерня, с , отличающаяся т экономии металл...

Номер патента: 179565

Опубликовано: 01.01.1966

Автор: Крылов

МПК: F16H 1/00, F16H 55/08

Метки: зубчатая, между, осями, передача, переменным, углом

...1 вращается вокруг оси г, с угловой скоростью оп а режущий иструмеит 2 (им может быть стандартный долбяк) совершает планетарное движение, состоящее из углового перемещеиия о вокруг своей оси и ЗО Врдщеии)51этои Оси Вокруг точки О. В пе)- редаче, составленной из двух тороидальных червяков, нарезанных таким способом, будут взаимодействовать иесопряжеииые поверхности (иет общей касательной плоскости в точке контакта), Но угол между касательными плоскостями в точке контакта к Взаимодействующим поверхностям будет практически таким ничтожно малым, что им можно пренебречь.По варианту 2 (см, фиг. 3) один из торов преобразуют в ииструмеит, создав па винтовой поверхности режущие кромки. Инструмент 1 вращается вокруг неподвижной оси г, с угловой...

Номер патента: 179566

Опубликовано: 01.01.1966

МПК: F16H 1/14

Метки: 179566

...1.Зубчатая передача с переменным углом между пересекающимися осями состоит из ведущей конической шестерни 1 на входном валу 2, ведомой конической шестерни д на выходном валу 4, цилиндро-конических зубчатых блоков 5, установленных попарно вместе с соответствующей шестерней 1 или т в корпусах б, и соединительных планок 7, обеспечивающих постоянство межосевого расстояния корпусов б. Вращательное движение от вала 2 шестерней 3 передается коническим шестерням 8 блоков б, взаимодействующих между собой цилиндрическими зубчатыми колесами 9. От водится крутящий момент от вала 4. При изменении угла между осями 10 и 11 валов 2 и 4 колеса 9 обкатываются один относительно другого, а дополнительного поворота шестерен 1 и 3 не происходит.10...

Номер патента: 179567

Опубликовано: 01.01.1966

Автор: Яременко

МПК: F16D 25/00, F16D 33/02, F16H 41/04 ...

Метки: гидродинамическая, муфта, ограничивающая

...10, соос может быть выполнен 3Рабочая жидкость зал двух симметрично распо ном колесе отверстий п ы снимается со шкиого с валом 1. Вал 10одно с фланцем б. ивается через одно из ложенных на турбинд пробки 11. Для этступицу,со, надетмая перемости отла. ого на связанную с на которой крепится а распиная втулка, д или за насосным ко направления вращен одным валом асосное коле- устанавливаесом в зависивходного ваНа торцовых стенках турбинно соединенного с ним кожуха выпо дочные расточки одинакового ди крепления фланца выходного вала клиноременной передачи. колеса и 2 ены посаметра для или шкива мет изобретени Ограничиваю та с наклонным ленную на вход крепится насосн что, с целью об ьтолес для испо водиьгм двигате щения, иа ступ располагаемая...

Номер патента: 180022

Опубликовано: 01.01.1966

МПК: F16H 55/17

Метки: 180022

...с болтом, расположенным в гнезд(3 х фланцев, и шайб прижатых к торцовым по(3 ерхностям фланцев и венца, Такое выполнение 0- Вышает надежность прилегания зубьев сателлита с парной шестерней по всей длине зубьев и обеспечивает шарнирную подвижность 13 еица относительно ступицы.На чертеже изображен зубчатый сатсл,(Г Зубчатый сателлит содеркит ступинуСо сферической поверхностью 2 зубчатый Венец 3, монтированный поворото на сферической и 013 е 1 хности сГупиць. Г 1 рилеГс 1 ие 3 Оьев 13 енца с парной шестерней 4 и шарнирная подвижность венца отостелыо ступицы ооесГ 1 еиВаетс 51 станОВкой ежду ступицеЙ и Венцом фланцев 5 с упругим элементом, гыиолпенным В Виде рез 1 Новой Втулки 6 е богТох 7, раСИОЛ 0 КЕИ: 1 ГН(Зд;(Х (1 Гстпце 3, И:Ч;11(1...

Номер патента: 180041

Опубликовано: 01.01.1966

МПК: B60B 11/08, F16H 21/00

Метки: коломиноб

...представляющих собой двуплечие ры чагн с одинаковым углом наклона плеч в каждой из пар, не равным углу наклона плеч других пар, и одного плоского двухшарнирного звена, к которому симметрично присоединены трехшарнирные звенья, последовательно по од ному пз каждой пары, расположенные в направлении монотонного изменения угла, причем два крайних звена связаны со стойкой, передающей внешнюю нагрузку на механизм. Известны уравнительные механизмы для выравнивания нагрузки, действующей, например, на ходовые колеса транспортных устройств, выполненные в виде шарнирно-стержневого многоугольника.Предложенный механизм отличается от известных тем, что он составлен из нескольких пар одинаковых плоских трехшарнирных звеньев, представляющих собой...
