F16H — Передачи
Авиационный бортовой турбомеханическийпривод
Номер патента: 171234
Опубликовано: 01.01.1965
Авторы: Абрамович, Аринушкин, Бел, Ган, Голодовский, Жуков, Заславский, Майзенберг
МПК: B64D 31/06, F16H 15/38, F16H 37/08 ...
Метки: авиационный, бортовой, турбомеханическийпривод
...роликов 19, которые постоянно контактируют по периферии с соответствующими торовымц поверхностями. Ведущиедиски 26, 27 жестко закреплены на валу ЗО,вращающемся в подшипниках 31, 32, закрепленных в корпусе ЗЗ торовой передачи, Выходной конец вала 30 через рессору 34 сочленен с валом двигателя и несет ца себе пакеттарельчатых пружин 36, стягиваемых ца другом коцце вала 30 затяжной гайкой 36, благодаря чему промежуточные ролики постоянно контактируют с торовыми поверхностями. дисков.На периферии ведущего диска 26 жесткозакреплены собачки 10 муфты обгона. Ведомые диски разделены между собой упорнымподшипником 37 и смонтированы ца подшипниках 38, 39 на неподвижной оси 40, расположенной соосцо валу ЗО и закрепленной торцовыми...
171278
Номер патента: 171278
Опубликовано: 01.01.1965
МПК: B60K 17/08, F16H 3/08
Метки: 171278
...и связан с корпусом дифференциала посредством шестерен постоянного зацеп ления 8 и 9, включаемых многодисковой фрик171278 5 4 20 ЗГИ 72 д 70 циоииой муфтой 10, установленной на промежуточном валу 7.Муфта вц.;олиена двойной, в виде двух отдельных многодисковых муфт, корпуса которых 11 и 12 связаны с ведущими элементами, а оби 1 ая ступица 18 муфт, связанная с ведомыми элементами, жестко соединена посредством шестерен постоянного зацепления 8 и 9 с орпусом дифференциала.Коробка передач имеет четыре передачи переднего хода и две передачи заднего хода.Первую понижающую передачу получают илючеиием многодисковых фрикционных муфт 14 и 10 и шестерен 15 и 1 б, 17 и 18, 8 и 9.Вторую повышающую передачу получают при включении многодисковых...
Рекуперативный тормоз
Номер патента: 171607
Опубликовано: 01.01.1965
Автор: Всесоюзный
МПК: F16H 33/02
Метки: рекуперативный, тормоз
...зоб)акена схема )екупсдтвного тормоза.Дифференцированный кассетный блок состоит из четырех кассет 1, 2, 3 и 4, Кдсстц 1и 2 сослицеиь гибкой лецтои 5, лцаметры цамотки которой автоматически мсцяютс в проггессе рдботц. Кассеты 3 и 4 алого соединены гибкой лентой 6,Гибкая лента может быть металлическаяили цемсталлическдя.Кассеты 2 и 3 жестко закреплены цд олчвалу 7. Кассета 1 сослицецд с мхацизмм 5 реверса 8, имсюшим обгонную муфту . цму)ту включения 1, кассета 4 - с мхизмом реверса 11, имевшим обгоццуо муфгу 12 и муфту включения 13. Межлу муфтой включения 10 н исполштельнцм валом 14 устди лена упругая муфта 15, а мсклу муфвключения 13 и маховиком 16 - упругая муфта 17. Упругие муфть 15 и 17 выполииот ),.промекуточцых аккумуляторов...
171614
Номер патента: 171614
Опубликовано: 01.01.1965
МПК: F16H 48/00
Метки: 171614
...р(дяаГВСМЫй Еиспеоб ОтЛПЧастея От (ИЗ)ССТ- иых тем, что зхолвй пдл испытуемого,редуктора соединяется с (входным валом сменного вспомогательного, кинематика которого соот. Ветствует кинематике испытуемого. Вхоженые залы испытуемого редуктора соелпн 5 потс 5 слслуопспх Образом: наружный - с выходным Валом левого всОщогательного рсдуктора, а Внутренний - с пут)синим )с 1 лОм к 0 ппссс(ОГО 1)Г 30 мОГстс,3 ъиого, НаРУ)КП ЬП 1 Д,3 КОТОР 010 13 С 3010 0 СРСс С 351 Зс 1 И С 01 ХОЛсМ 13 с,ЧОМ ЧСОГО 3.10.с 0 гсЧТС.с 0 ГО.Ьчап)лдр 5 такому сослпиепп 0 зсс ступси 1 СЫТУСМОГО П,сЧИСТДРИОГО Д(1)фс)СПИДЛ ИО. ГО РЕДУКтОРа ОКДЗ)сОТСЯ НаГРУжСНЦЫМИ И работают иа сопх рабочих режимах. ои скорости обороты Выхолпого Вд.вспомогательного рслуктора з лпа чем ид...
171706
Номер патента: 171706
Опубликовано: 01.01.1965
МПК: F16H 29/04
Метки: 171706
...поэтому характер их поворота относительно центров вращения определяется одним и тем же законом движения, зависящим от профиля куодписная группа207 лачка и смещенного по фазе на 180 угла поворота вала 1. Рычаги 4 и 41 своими ступицами жестко соединены с соответствующими им направляющими б и б 1. В пазу направляющей б на винте 7 установлен ползун 8 (показан на чертеже в среднем положении). В пазу направляющей б 1 на винте 71 также установлен ползун (на чертеже не показан). Поворотом винтов 7 и 7 можно изменять положение ползунов относительно соответствующих осей 5 и 51. Приводы винтов 7 и 71 должны быть кинематически связаны между собой, чтобы обеспечить синхронное перемещение ползунов в направляющих. На ползунах установлены пальцы 9 и...
Шариковая винтовая передача
Номер патента: 171707
Опубликовано: 01.01.1965
Автор: Бел
МПК: F16H 25/22
Метки: винтовая, передача, шариковая
...с цилиндрическим каналом, который расположен параллельно оси гайки и снабжен в месте сопряжения крайних витков гайки и винта отражателем, направляющим шарики в канал, а также корпус, охватывающий гайку,Особенность описываемой шариковой передачи состоит в том, что устройство для циркуляции шариков выполнено в виде двух пластин с полукруглыми канавками и выступами на концах. Пластины входят в паз гайки, располокенный вдоль ее оси, и удерживаются от продольного перемещения в нем выступами, которые охватывают перемычку паза гайки. Такая шариковая винтовая передача конструктивно выполнена проще,На фиг. 1 изображена шариковая винтовая передача в разрезе; на фиг. 2 - разрез по А-А на фиг. 1; иа фиг. 3 - пластины с пазами и выступами, в...
Червячная передача
Номер патента: 171708
Опубликовано: 01.01.1965
Автор: Зак
МПК: F16H 55/22
...Поэтому при получении требуемых изменений условий контакта в одном месте поля зацепления, в другом месте может возникнуть нежелательный эффект. например размерами передачи, передаточным числом и скоростью вращения.С помощью переменной формы профилявитка червяка можно производить необходи мое местное сгущение или разрежение контактных линий, изменять скорости их перемещения (скорости качения) или оказывать другое влияние на несущую способность контакта в направлении ее повышения и уменьшения 10 потерь на трение.На фиг, 1 изображены в аксонометрии поверхности витка червяка; на фиг. 2 - сравнительная развертка витков червяка с постоянным и переменным профилем.15 Тонкой линией 1 показаны контуры поверхности витка червяка с...
Червячная передача
Номер патента: 171709
Опубликовано: 01.01.1965
Автор: Зак
МПК: F16H 55/22
...Текред Ю. В, Баранов Корректор Г. И. Чугунова ктор Заказ 1544/1 Тираж 1700 Формат бум, 60 Х 90/а Объем 0,1ЦНИИПИ Государственного комитета по делам изобретенийМосква, Центр, пр. Серова, д. 4 д,л, Цена о кооткрытий СССР ипография, пр. Сапунова,развертка винтовой линии 3 с переменным шагом - кривая, форма которой изменяется по закону, определяемому конструкцией и условиями нагружения передачи.Предмет изобретенияЧервячная передача, содержащая цилиндрический червяк и сопряженное с ним червячное колесо, отличающаяся тем, что, с целью улучшения условий контакта, червяк выполнен с переменным шагом винтовой поверхности, закон изменения которого определяется 5 конструкцией и условиями нагружения передачи, например размерами передачи,...
Устройство для устранения мертвого хода в червячной передаче
Номер патента: 171710
Опубликовано: 01.01.1965
Автор: Зайцев
МПК: F16H 55/24
Метки: мертвого, передаче, устранения, хода, червячной
...хода по закрепляют стяжными болтами, предо шими их от поворота. При этом дейст жин ликвидируется и передача раб минимально допустимым боковым Конструкция предложенного устройс устранения мертвого хода в червячп даче обеспечивает повышение к.п,д. На фиг. 1 изображено червячное колесо; на фиг. 2 - сечение по А-А на фиг. 1; на фиг.3 - сечение по Б-Б на фиг. 1. На внутренних торцах полувенцов 1 и 2,скрепленных фланцем 3, расположены пазы, Б каждом из них размещено по два латунных сухарика 4, зажимающих пружину 5, на которую через сухарик воздействует эксцентриковый валик б, регулируя натяжение. После устранения бокового зазора полувенцы закрепляют стяжными болтами 7, предохраняющими их от поворота.0Предмет изобретения1. Устройство для...
Включающая большое зубчатое колесо
Номер патента: 171711
Опубликовано: 01.01.1965
Автор: Иностранец
МПК: F16H 1/20, F16H 57/02
Метки: большое, включающая, зубчатое, колесо
...18. Регулируя гайки 24 на всех четырех тягах 17, 18, 19 и 20, можно взаимно удалять или сближать башмаки 5, 6, 7, 8, когда усилие распора между шестернями 3 и зубчатым колесом 1 сжимает пружины 26, Шестерни 3 приводятся во враще. ние, например, червячными редукторами 27, соединенными между собой шарнирным валом 28. В состоянии покоя передачи пружины 26 тяг 17, 18, 19 и 20 слегка прижимают башмаки 5, 6, 7, 8 к дорожкам 9 и 10.Когда пара сил приложена к валу 2 или3приводному валу 29, то люфт в узлах (редуктор - шестерня) 27 - 3 исчезает и появляются усилия распора Е и Е между зубчатым колесом 1 и шестернями 3, сжимающие пружины 2 б и удаляющие друг от друга шестерни 3, При этом расстояния от центра зубчатого колеса до шестерен 3...
Регулируемый генератор зубчатой волновойпередачи
Номер патента: 171712
Опубликовано: 01.01.1965
МПК: F16H 1/00
Метки: волновойпередачи, генератор, зубчатой, регулируемый
...необходимость регулировки зазоров в зацеплении по мере износа зубьев.Предложенный регулируемый генератор зубчатой волновой передачи отличается тем, что эксцентричные оси роликов жестко связаны с рычагами, на концах которых установлены вспомогательные ролики, связанные между собой замкнутой гибкой нитью. Такая конструкция генератора позволяет выравнивать нагрузки между зонами зацепления и обеспечивает автоматическую регулировку зазоров в зацеплении по мере износа зубьев.На фиг, 1 изображен описываемый генератор, продольный разрез; на фиг. 2 - то же, разрез по А-А на фиг. 1,На ведущий вал 1 передачи насажен корпус 2 генератора, в отверстиях которого установлены эксцентричные оси 3 роликов 4. Эксцентричные оси жестко связаны с рычагами...
Планетарный редуктор
Номер патента: 171713
Опубликовано: 01.01.1965
Авторы: Сквозное, Федоров, Федотов
МПК: F16H 1/32
Метки: планетарный, редуктор
...и повышения коэффициента полезного действия, в описываемом редукторе исключен промежуточный диск с пазами, а на торце фланца выходного вала выполнены крестообразные пазы, взаимодействующие с подшипниками пальцев, установленных на сателлите и расположенных симметрично относительно его оси.На чертеже изображен планетарный редуктор с внутренним эвольвентным зацеплением, в разрезе.На входном валу 1 редуктора эксцентрично установлен сателлит 2, свободно вращающийся вокруг оси 3. Сателлит находится в зацеп. лении с зубчатым венцом 4, жестко закрепленным в корпусе б. На тановлены два пальца б подшипники 7 (подш скольжения), которые в ные пазы 8, выполненнь выходного вала 10.В зависимости от соот сателлита и зубчатого в щения выходного вала...
Эксцентриковый регулируемый механизм
Номер патента: 172195
Опубликовано: 01.01.1965
Авторы: Иванченко, Одесский, Тихий
МПК: F04B 49/00, F04B 9/04, F16H 25/08 ...
Метки: механизм, регулируемый, эксцентриковый
...балансировки на всех режимах рабо.ты, он снабжен вротивовесом и винтом с правой и левой резьбой, который находится в зацеплении с противовесом и с гайкой, закрепленной на эксцентрике, и обеспечивает одцо временное перемещение эксцентрика и противовеса относительно приводного вала в противоположных направлениях,ения винта происходит ещение эксцентрика и льно приводного вала в равлениях.жен предлагаемый меи 2 и 8 с правой и ле находятся в зацеплени Под)гисная груп га Лг 23 Известные эксцецтриковые регулируемые механизмы преобразования вращательного движения приводного вала в возвратно-поступательное движение, например, плунжера насоса не имеют полной балансировки на всех режимах работы.Описываемый механизм для обеспечения полной...
172586
Номер патента: 172586
Опубликовано: 01.01.1965
Автор: Глыбин
МПК: F16H 1/36, F16H 27/04
Метки: 172586
...ведомого вала толкатель 8, коромысло 9, одно плечо которого входит в совмещенные пазы 10 ведущего и накапливающего дисков в период вращения ведомого вала.Вводимая величина в виде углов поворота 25 подается на ведущее колесо 11, на которомзакреплен ведущий диск 5. В его паз западает ролик 12 коромысла 9 под действием пружины 13 и толкателя 8. Коромысло может поворачиваться вокру оси 14, закрепленной на 30 поводке.172586 П р ед м ет изобретения А-А5 ставитель Г. Корчагин дактор Т, Каранова Техред Л. К. Ткаченко Корректор Г. И, Чугуно Заказ 2093/6 Тираж 1700 Формат бум. 60 Х 90/в Объем 0,21 изд. л, Цена 5 коп ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова...
Устройство для переключения передач в ступенчатой коробке передач
Номер патента: 172640
Опубликовано: 01.01.1965
Автор: Воронин
МПК: F16H 59/02
Метки: коробке, передач, переключения, ступенчатой
...дает возможность тяге перемещаться относительно полого штока на 3 - 4 мм от нейтрального положения, в котором она удерживается пружиной 11.Над силовым цилиндром расположен золотниковый распределитель 12, предназначенный для управления впуском сжатого воздуха в его полости. Внутри распределителя перемещается золотник И, снабженный эластичными уплотнительными кольцами и приводимый системой рычагов, состоящей из двух одинаковых рычагов 14 и рычага 15, Рычаги 14 установлены на осях 1 б, укрепленных на опоре 17, и связаны со штоком штифтами 18, входящими в кольцевую выточку 19. Верхняя часть рычага 15 рычагом 20 соединена со штоком золотника, а средняя его172 64 О 1/ Ю д часть входит в продольные пазы 21, выполненные на конце полого штока б...
Золотниковая коробка для многоциркуляционных гидропередач тепловозов
Номер патента: 172870
Опубликовано: 01.01.1965
Авторы: Жиндарев, Жнов, Линденгольц, Рргрп
МПК: B61C 9/14, B61C 9/18, F16H 41/22 ...
Метки: гидропередач, золотниковая, коробка, многоциркуляционных, тепловозов
...масла поступаетчерез него в полость б по трубопроводам 10 и11 и далее через канал м в полость н. Злесьпод давлением масла золотник перемещается,сжимая пружину до тех пор, пока кромками5 канавки 12 не перекроет полость б и одновременно приоткроет полость а, которая черезвентиль 7 трубопроводами 13 и 14 сообщенасо сливом Р, В этом положении золотник будет гидравлически зафиксирован, так как еслиО он переместится дальше, то канал л полно 172870стью отсоединится от нагнетаемой полости б и сообщится со сливной полостью а. Причем давление в канале м, а следовательно, и в полости и снизится, и золотник под действием пружины вернется в первоначальное положение. Полость л соединится с полостью ж, а масло от питательного насоса 18 пойдет к...
173560
Номер патента: 173560
Опубликовано: 01.01.1965
МПК: F16F 15/20, F16H 21/20
Метки: 173560
...направлен в сторону, противоположную дисбалансам кривошипа и противовеса, уста. новленного на внутреннем валу. Сбалансиро ванная таким образом система противовесов обеспечивает уравновешивание вращающихся масс механизма при любых радиусах криво- шипа, что значительно расширяет диапазон регулирования его радиуса. 2 е изображен регулируемый кривоанизм, продольный разрез.вал 1 кривошипного механизматверстием, ось А которого смещеьно оси Б вращения, В этом отет поворачиваться относительнонний вал 2, имеющий эксцентриченный относительно оси А кривоПоворот и фиксация внутреннего вала в определенном угловом положении осуществляются посредством червячной пары 4, связанной со шкивом 5. Каждому угловому положению внутреннего вала относительно...
Зубчатое зацепление
Номер патента: 173562
Опубликовано: 01.01.1965
Автор: Кошкин
МПК: F16H 1/00, F16H 19/04, F16H 55/08 ...
Метки: зацепление, зубчатое
...колеса и рейки и сохранегпля его при перекосах осей зубчатой пары, 20 зубья рейки и колеса выполнены сдвоенными,причем зубья колеса состоят из установленных на общей осп дисков с расположеннымп между ними подпружиненными роликами, размещенными в направляющих пазах корпу са, ограпиченных упорным кольцом. одписная группа207 Известны зубчатые зацепления для силовой реверсивной передачи с односторонним направлением прикладываемой нагрузки, включающие зуочатую рейку и зубчатое колесо, состоящее из корпуса с подвижными зубьями.Предлагаемое зубчатое зацепление отличается от известных конструкцией подвижных зубьев зубчатого колеса, которые состоят из установленных на общей оси дисков с расположенными между ними подпружиненными роликами,...
Реечная передача
Номер патента: 173565
Опубликовано: 01.01.1965
Авторы: Комиссаров, Шабашов
МПК: F16H 19/04
...в направлении вала и включает шестерню с рейкой плавно благодаря сравнительно небольшому моменту вращения балансира.Для предотвращения заклинивания зубьев промежуточных реечных шестерен с рейкой промежуточные шестерни выполнены с цилиндрическим пояском на ступице диаметром, равным диаметру делительной окружности шестерни, а рейка - с направляющей, расположенной по ее делительной линии,На фиг. 1 изображена реечная передача, поперечный разрез; на фиг. 2 - схема передачи,В станине 1 вращается ведущий вал 2 с жестко закрепленной на нем ведущей шестерней 3. Балансир 4, свободно насаженный на вал, пружиной 5 через шайбу б прижимается к бурту 7 вала. Шайба снабжена хвостовиком 8, входящим в продольный паз ведущего вала.С обеих сторон...
Импульсный механизм инерционного трансформатора крутящего момента
Номер патента: 174044
Опубликовано: 01.01.1965
Автор: Леонов
МПК: F16H 33/08
Метки: импульсный, инерционного, крутящего, механизм, момента, трансформатора
...звеньев, второе грузовое звено 4 расположено диаметрально противоположно первому грузовому звену 4. Грузовое звено 4 соединено с ведущим звеном двумя шатунами 6 и 7, оси шарниров 8, 9, 10 и 11 которых параллельны осям вращения ведущего звена 2 и реактивного звена 3. Шатуны б и 7 расположены с противоположных сторон грузового звена 4. Расстояние между осями шарнироь каждого шатуна, соответственно между осями шарниров 8 и 9 шатуна б и шарниров 10 и 11 шатуна 7, равно расстоянию между осью шарнира Б, соединяющего грузовое звено 4 и реактивное звено 3, и осью вращения реактивного звена 3, Угол 8 в плоскости, перпендикулярной к оси вращения ведущего и реактивного звеньев, между осью шарнира 8 шатуна б, осью вращения реактивного звена 3...
Устройство для фиксации штока механизма переключения передач
Номер патента: 174078
Опубликовано: 01.01.1965
Автор: Теасте
МПК: F16H 59/02
Метки: механизма, передач, переключения, фиксации, штока
...фиксатора в процессе переключения передач.На чертеже дана схема устройства, вид сбо. ку и в сечении по А-А,Рычаг 1 переключения передач прикреплен шарнирно осью 2 к опоре 3, Нижний конец рычага имеет паз со скошенными боковыми поверхностями, на которые опирается коническая головка штифта 4. Пружина 5 прижимает штифт к гребенке 6, которая закреплена на корпусе 7. Отверстия в штоке В механизма переключения передач и в планке 9 дают воз. можность свободно перемещать штифт 4 в осевом направлении, а ширина паза рычага выбрана такои, что позволяет вывести штифтиз паза гребенки,При повороте рычага на оси 2 гребенка 6вьиодпт из зацепления штифт 4, рычаг 1 упи5 рается в головку штифта и передвигает шток8. После прекращения воздействия рычага...
Кулачковый механизм с двумя толкателям
Номер патента: 174480
Опубликовано: 01.01.1965
Авторы: Агабеков, Арутюнов, Креме, Нерсесов, Сбейли, Специальное, Таратута, Цабкевич
МПК: F16H 25/14, F16H 53/02
Метки: двумя, кулачковый, механизм, толкателям
...радиусам, а находящиеся между ними два других участка - по кривой, обеспечивающей перемещение толкателей по синусоидальному или косинусоидальному закону. Подобное выполнение кулачка не создает возможности для достаточного поглощения инерционных сил тол кателей, что приводит к ускоренному износу их и кулачка и, кроме того, не позволяет с большой скоростью вращать толкатели вокруг неподвижного кулачка,2 ссосвязанйствуметр, двапостпредст приспособлен для оборотов при отзносоустойчивости. м отличается тем,постоянными ракривой, обеспечителей по наиболее гаемый механизмбольшим числомно высокой его итных этот механизки кулачка междувыполняются поперемещение толкаятному закону.теже изображенаанизма. Предла работы с носитель От извес что...
174481
Номер патента: 174481
Опубликовано: 01.01.1965
МПК: F16H 1/36
Метки: 174481
...вестных тем, что у него угол зацепления между солнечным колесом и сателлитом меньше угла зацепления между сателлитом и коронным колесом. Это сокращает нагрузку на опоры сателлита. 10На чертеже изображена схема описываемого редуктора.Углы зацепления а, между солнечным колесом 1 и сателлитом 2 и а между сателлитом и коронным колесом 3 выбираются так, 15 чтобы удовлетворялось условие а, ( а. (1), при выполнении которого всегда будет Рг,( (Рг Рн,(Рн., и РогРо., (2), где Рг - со. ставляющая нагрузки Рн, действующая в радиальном направлении; Рн - нагрузка, дей 20 ствующая нормально к профилю зуба; Рг - окружное усилие. Отсюда получаем, что на опоры сателлита будут действовать нагрузки 2 Рог = 2 Ро. ,в тангенциальном и Р 1 - ЬР =- = - Р 1 -...
Зубчатый механизм прерывистого вращения
Номер патента: 174483
Опубликовано: 01.01.1965
МПК: F16H 27/08
Метки: вращения, зубчатый, механизм, прерывистого
...движения этого колеса по валу перпендикулярно его оси и опорным элементом для передачи вращения самому валу,Вращение или прямолинейное движение ведомого колеса зависит от того, какой участок его профиля - полукруглый или прямой - находится в данный момент в зацеплении с ведущим колесом.Для уменьшения трения при прямолинейном движении ведомое колесо устанавливается на валу 7 с помощью специального подшипника, который имеет подшипниковую втулку 8 с прямоугольным буртом, В боковых опорных стенках и бурте втулки сделаны углубления, в которые соответственно вкладываются ролики 9 и шарики О, Боковыестенки с роликами при вращении ведомого колеса воспринимают крутящий момент. Втулка устанавливается на валу 7 с помощью шпонки 11. От...
Устройство включения ведомого звена исполнительного органа
Номер патента: 174917
Опубликовано: 01.01.1965
Автор: Специальное
МПК: F16D 41/064, F16H 29/00
Метки: ведомого, включения, звена, исполнительного, органа
...пружины заклиниомым звеном и неподвиж 174917показано стрелкой), сепаратор 2 с роликами 8 удерживается при помощи собачки Б, прижимаемой к храповику 4 пружиной б. При воздействии на собачку Б управляющего импульса в направлении стрелки собачка б повора,чивается на шарнире стойки 7 и выходит из зацепления с храповиком 4. Под действием упирающихся в ведомое звено 8 пружин 9 сепаратор 2 поворачивается и заклинивает ролики 8 между валом и ведомым звеном 8. Вращающийся вал увлекает за собой ведомое звено.Собачка Б при отпускании ее входит в зацепление с зубом храповика 4, и последний останавливается. При этом ведомое звено продолжает по инерции вращаться и выходит из зацепления с роликами, которые попадают в расширенную часть ведомого...
Способ сопряжения односторонне закругленных передвнжных зубчатых колес в коробках скоростей
Номер патента: 174918
Опубликовано: 01.01.1965
Авторы: Сверлильных, Специальное
МПК: F16H 3/22
Метки: закругленных, зубчатых, колес, коробках, односторонне, передвнжных, скоростей, сопряжения
...длины зубьев,Предлагаемый способ сопряяения односторонне закругленных передвижных зубчатых колес в коробках скоростей заключается в том, что закругленные части зубьев выводят за пределы зубьев сопряженного колеса по его ширине.Предлагаемый способ позволяет повысить контактную выносливость и износостойкость зубчатых колес за счет более полного использования незакругленной части длины зубьев.На чертеже изображена схема, иллюстрирующая описываемый способ.Длина контакта зубьев определяется следующим образом: используемая для го из сопрягаеакта зубьев при м способом уверавнению с длиряжении извест, так как сопряширине. Таким образом, длин сопряяении колес опись личивается на величину ной контакта зубьев пр ным способом, где Е = гаемые...

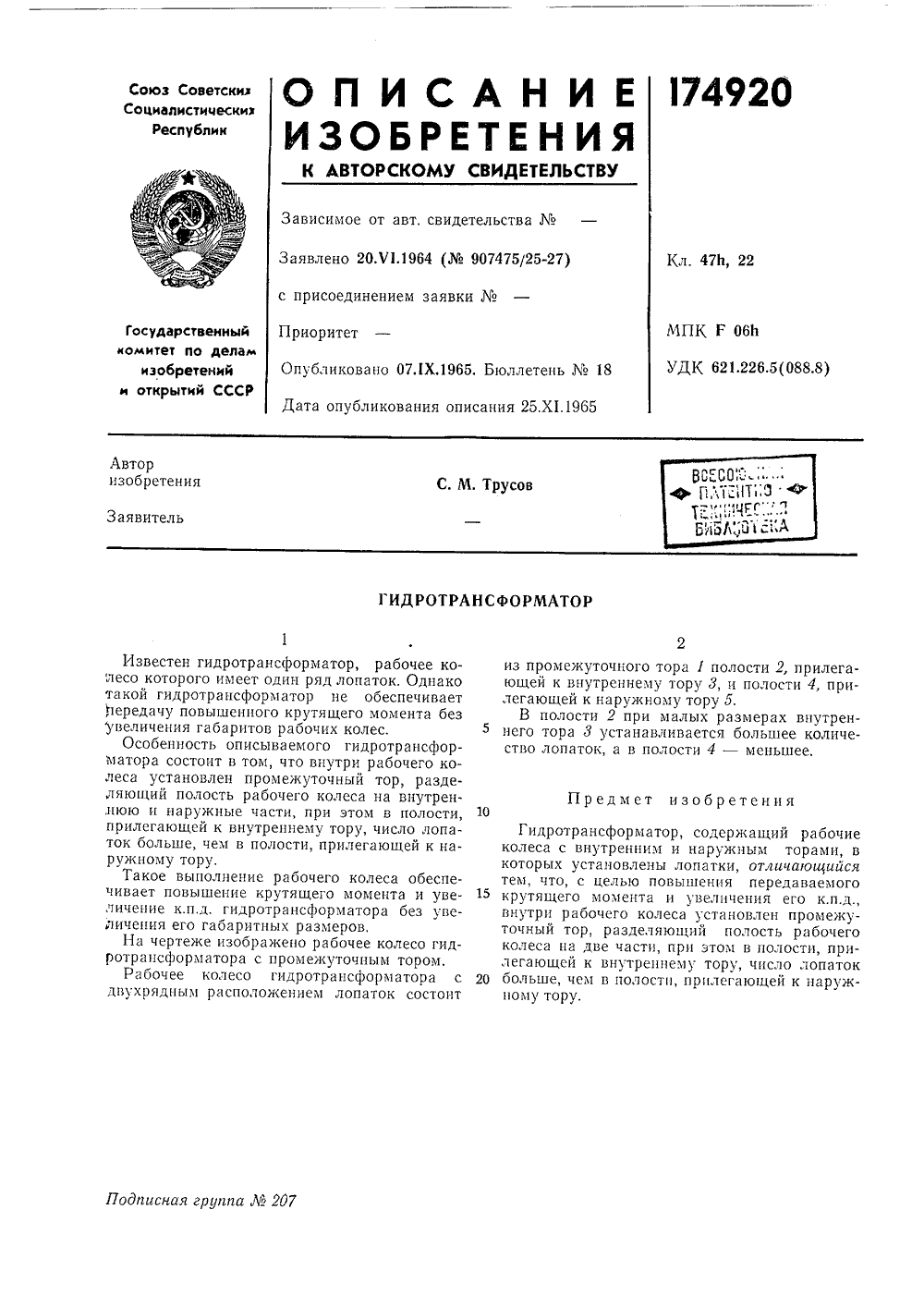

174920
Номер патента: 174920
Опубликовано: 01.01.1965
МПК: F16H 41/04
Метки: 174920
...установлен промежуточный тор, разделяющий полость рабочего колеса на внутреннюю и наружные части, при этом в полости, прилегающей к внутреннему тору, число лопаток больше, чем в полости, прилегающей к наружному тору.Такое выполнение рабочего колеса обеспечивает повышение крутящего момента и увеличение к.п,д. гидротрансформатора без увеличения его габаритных размеров,На чертеже изображено рабочее колесо гидротрансформатора с промежуточным тором.Рабочее колесо гидротрансформатора с двухрядным расположением лопаток состоит и 2, прилег лости 4, пр уточного тора 1 полоутреннему тору 3, ик наружному тору 5.ти 2 при малых раз3 устанавливается бток, а в полости 4 -из проме ющей к в легающейВ поло него тора ерах внутренольшее количеменьшее....
Бсесоюсидл •gt; amp; плиитио •lt; gt; amp; tz;: ; i4;: c;: ; , i б; 5л: ; а 12(
Номер патента: 174951
Опубликовано: 01.01.1965
Авторы: Мастеровой, Халецкий
МПК: B60K 41/12, F16H 61/42
Метки: бсесоюсидл, плиитио, ъlt, •gt
...полостей исполнительного гидроцилиндра. Цилиндр перемещает наклонную шайбу, изменяя рабочий объем насоса.Перемещение цилиндра будет продолжаться до тех пор, пока подвижный контакт потенциометрического датчика 4, жестко соединенный с наклонной шайбой, займет положение, при котором сигнал рассогласования в диагонали моста уменьшится до нуля. При этом реле элемента сравнения выключит электромагнит гидрораспределителя, в результате чего прекратится подача масла в рабочую полость гидроцилиндра.Таким образом, положение наклонной шайбы, определяющее рабочий объем насоса, будет соответствовать положению рукоятки ручного управления скоростью трактора.При увеличении нагрузки на тракторный агрегат его двигатель будет нагружаться до того значения...
Гидравлический реверсивный редуктор
Номер патента: 175012
Опубликовано: 01.01.1965
Авторы: Джозеф, Иностранцы, Коул
МПК: F16H 39/04
Метки: гидравлический, реверсивный, редуктор
...движение лопаток 25 и производительность насоса можно регулиро 175012вать перемещением двуплсчих рычагов Л и В прокладками 21 и 22 в радиальном направле. нии относительно ротора 2.В статоре 13 насоса просверлено четыре отверстия 2 б, 27, 28, 29. Два отверстия 2 б и 28 (диаметрально противоположные одно другому) через выступы 30 и 31, вертикальные трубки 32 и 33 (см. фиг. 2) подсоединяются к горизонтальной трубе 34.Два других отверстия 27 и 29 (также диаметрально противоположные) подсоединяются к другой горизонтальной трубе 35 через отверстия в выступах Зб и 37, вертикальные трубки 38 и 39.Труба 34 снабжена двумя всасывающими клапанами 40 (по одному ца каждом конце трубы), выполненными в виде свободно лежащего шарика, и одним...
Способ уравновешивания пространственныхмеханизмов
Номер патента: 175283
Опубликовано: 01.01.1965
Авторы: Николаевский, Петров, Суетин
МПК: F16H 23/00, G01M 1/16
Метки: пространственныхмеханизмов, уравновешивания
...исправления, расположенную на звене, вращающемся вокруг оси, непараллельной осям вращения других звеньев, или на звене, точки которого движутся по сфере. Это позволяет уравновешивать механизмы с непараллельными осями вращения, например аксиально-поршневые насосы, гидродвигатели, карданные передачи.На чертеже изображена схема механизма с качающейся шайбой.В механизме с качающейся шайбой главная центральная ось инерции шайбы совершает движение по поверхности конуса с вершиной в точке О, вследствие чего появляется дополнительная динамическая и статическая неуравновешенность механизма, которая может быть уравновешена с помощью двух протинавесов, совершающих вращательное ние в двух плоскостях 1 и 2 исправлени пендикулярных оси главного вала....
