Устройство для статических испытаний фундаментов

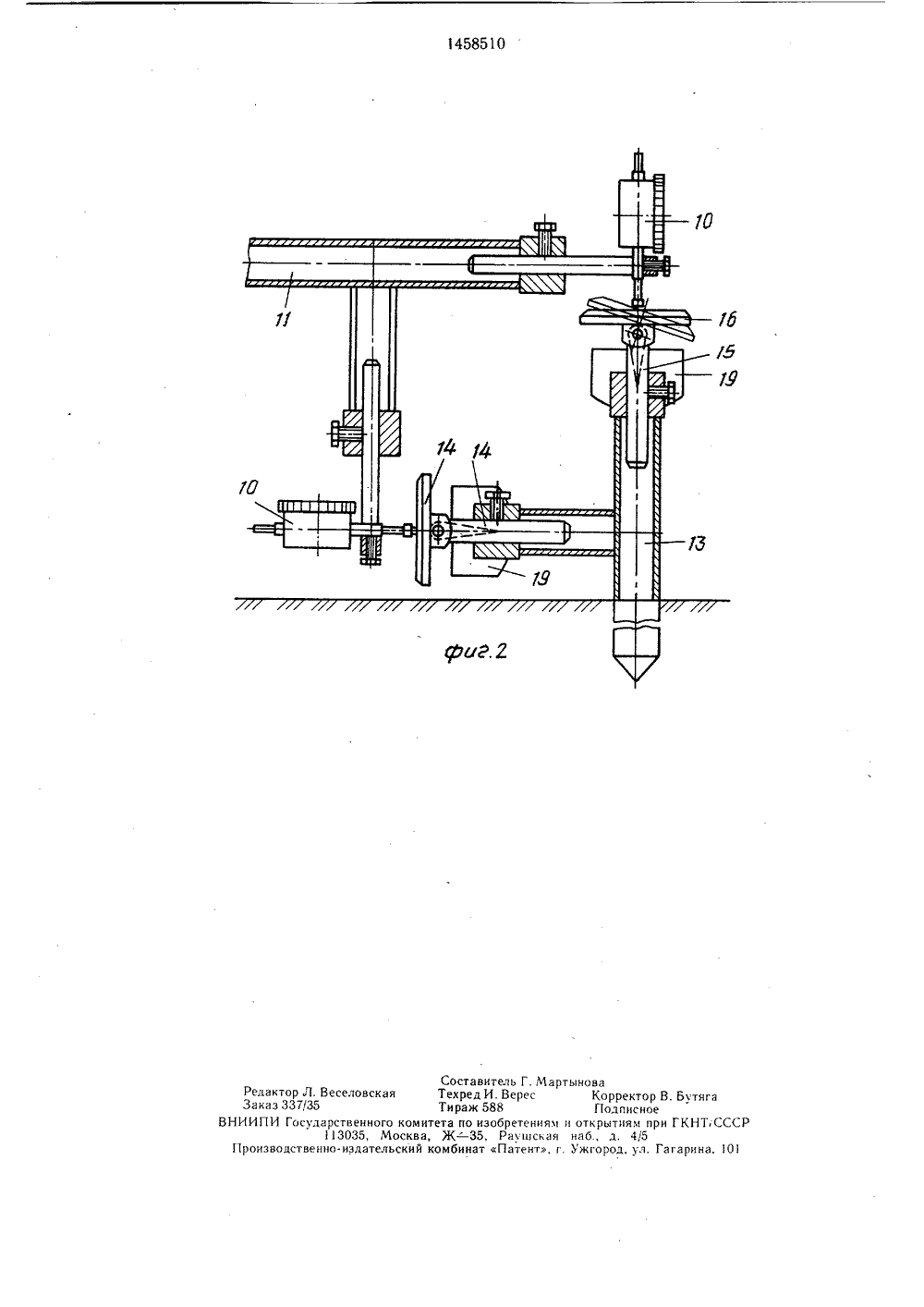

(19) (1 2 Р 33 МИТЕТТНРЫТИЯМ ОСУДАРСТВЕННЫПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР Е ИЗОБРЕТЕНИЯВИДЕТЕЛЬСТВУ СА А ВТОРСНОМ(71) Научно-исследовательский институт строительного производства Госстроя УССР (72) В, Г. Антонюк и Н. Я. Климова (53) 624.131.38 (088.8)(56) Авторское свидетельство СССР874883, кл. Е 02 Р 33/00, 1979.Руководство по расчету и применению свай таврового сечения в сельском строительстве, М.: ЦНИИЭПсельстрой, 1983; с. 3 - 13, прим. 2.(54) УСТРОЙСТВО ДЛЯ СТАТИЧЕСКИХ ИСПЫТАНИЙ ФУНДАМЕНТОВ(57) Изобретение относится к области строительства и может быть применено для статических испытаний столбчатых фундаментов как на вертикальные нагрузки, так и на совместное действие вертикальных и горизонтальных нагрузок. Целью изобретения является повышение достоверности измерений при проведении испытаний на совместное действие горизонтальных и вертикальных нагрузок. Устройство, включающее загрузочные платформы 1, установленные на фундаментах 2, упорные балки 3, гидравлический домкрат 4 и реперную систему 9 в виде выпусков-марок 11 с индикаторами 10, контактирующими с упорами 14, установленными на неподвижных, опорах 12, дополнительно снабжено приспособлечиями 19 для измерения угла поворота фундаментов 2, установленными на платформах 1 и неподвижных опорах 12. Выпуски-марки 11 жестко прикреплены к платформам 1 с противоположных сторон каждого фундамента 2 параллельно плоскости действия горизонтальной нагрузки. Упоры 14 индикаторов установлены с возможностью поворота относительно фундаментов 2. 2 ил.Изобретение относится к строительствуи может быть использовано при статическом испытании столбчатых фундаментов,выполненных в виде забивных свай, блоксвай, набивных свай, и фундаментов в вытрамбованных котлованах как на вертикальные нагрузки, так и на совместное действие вертикальных и горизонтальных нагрузок. Цель изобретения - повышение достоверности измерений при проведении испытаний на совместное действие вертикальных и горизонтальных нагрузок.На фиг. 1 показано устройство длястатических испытаний фундаментов, общийвид; на фиг, 2 - реперная система,Устройство для статических испытанийфундаментов включает загрузочные платформы 1, установленные на верхнюю частьиспытуемых фундаментов 2 и соединенныемежду собой посредством упорных балок 3и гидравлического домкрата 4, вложенныхв кассеты 5, жестко укрепленные на 20нижних частях загрузочных платформ 1.Гидравл ический домкрат 4 соединен посредством гибкого рукава 6 с насоснойстанцией 7 и оборудован тарированным,манометром 8. Для измерения осадок игоризонтальных перемешений испытуемыхфундаментов 2 установка снабжена реперной системой 9, оборудованной индикаторами10, установленными на выпусках-марках 11Т-образной формы, жестко соединенных сзагрузочными платформами 1. В составреперной системы также входят неподвижные опоры 12, выполненные в видекронштейна 13 Т-образной формы, на концахкоторых установлены с возможностью выдвижения упоры 14 индикаторов, которыесостоят из стержня 15 и шарнирно укрепленной площадки 16. Для фиксациизагрузочных платформ 1 на испытуемыхфундаментах 2 упорная балка 3 снабженарегулировочным приспособлением 17, а на загрузочных платформах 1 со стороны крепления выпусков-марок 11 установлены упорные болты 18. Загрузочные платформы 1для определения положения испытуемыхфундаментов 2 после восприятия горизонтальной нагрузки снабжены приспособлениями 19 для измерения угла наклона. 45Такие же приспособления 19 укреплены и нанеподвижных опорах 12 с целью определения угла наклона площадки 16 упора 14индикатора, Выпуски-марки 11 прикрепленык платформам 1 с противоположных сторонкаждого фундамента параллельно плоскостидействия горизонтальной нагрузки.Монтаж и работа устройства осуществляются следующим образом.Перед проведением испытания на совместное действие вертикальных и горизонтальных нагрузок проводят монтаж 55устройства, для чего загрузочные платформы 1 устанавливают на верхнюю часть испытуемых фундаментов 2. В кассеты 5 устанавливают упорные балки 3 и гидравлический домкрат 4, который подключают гибким рукавом 6 к насосной станции 7. С противоположных сторон загрузочных платформ 1 устанавливают реперную систему 9, для чего в грунт забивают неподвижные опоры 12 и подсоединяют выпуски-марки 11. После этого фиксируют загрузочные платформы 1 на испытуемых фундаментах 2, прижимая их посредством регулировочного приспособления 7 к боковым стенкам фун-. даментов 2 и закрепляя упорными болтами 18. Затем укрепляют индикаторы 10 и регулируют ход их штоков при помощи выдвижения упоров 14 индикаторов. После настройки индикаторов установка готова к проведению испытаний.Для проведения испытаний фундаментов 2 на загрузочные платформы 1 укладывают тарированный груз массой, равной первой ступени вертикальной нагрузки. Затем насосной станцией 7 посредством гидравлического домкрата 4 создают горизонтальную нагрузку, равную первой ступени, и снимают отсчеты по приборам. После достижения условной стабилизации определяют по приспособлению 19, установленному на загрузочных платформах 1, положение фундаментов 2 и затем поворачивакт площадки 16 упоров индикаторов 14 на такой же, угол. После этого окончательно фиксируют показания индикаторов осадки и горизонтальных перемещений. В дальнейшем циклы ступенчато возрастающих нагрузок повторяют до создания вертикальных нагрузок, предусмотренных программой испытаний.Формула изобретенияУстройство для статических испытаний фундаментов, включающее загрузочные платформы, установленные на фундаментах, упорные балки, гидравлический домкрат, соединенный с насосной станцией, и реперную систему в виде выпусков-марок с индикаторами и их упорами, установленными на неподвижных опорах, отличающееся тем, что, с целью повышения достоверности измерений при проведении испытаний на совместное действие вертикальных и горизонтальных нагрузок, оно снабжено приспособлениями для измерения угла наклона, установленными на загрузочных платформах и неподвижных опорах реперной системы, выпуски-марки жестко прикреплены к загрузочным платформам с противоположных сторон каждого фундамента параллельно плоскости действия горизонтальной нагрузки, а упоры индикаторов установлены с возможностью поворота относительно фундамента.Н Редактор Л. Веселовская Заказ 337/35 ИИПИ Государственного ком 113035, Моска роизводственно-издательский
