Фундамент здания, сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

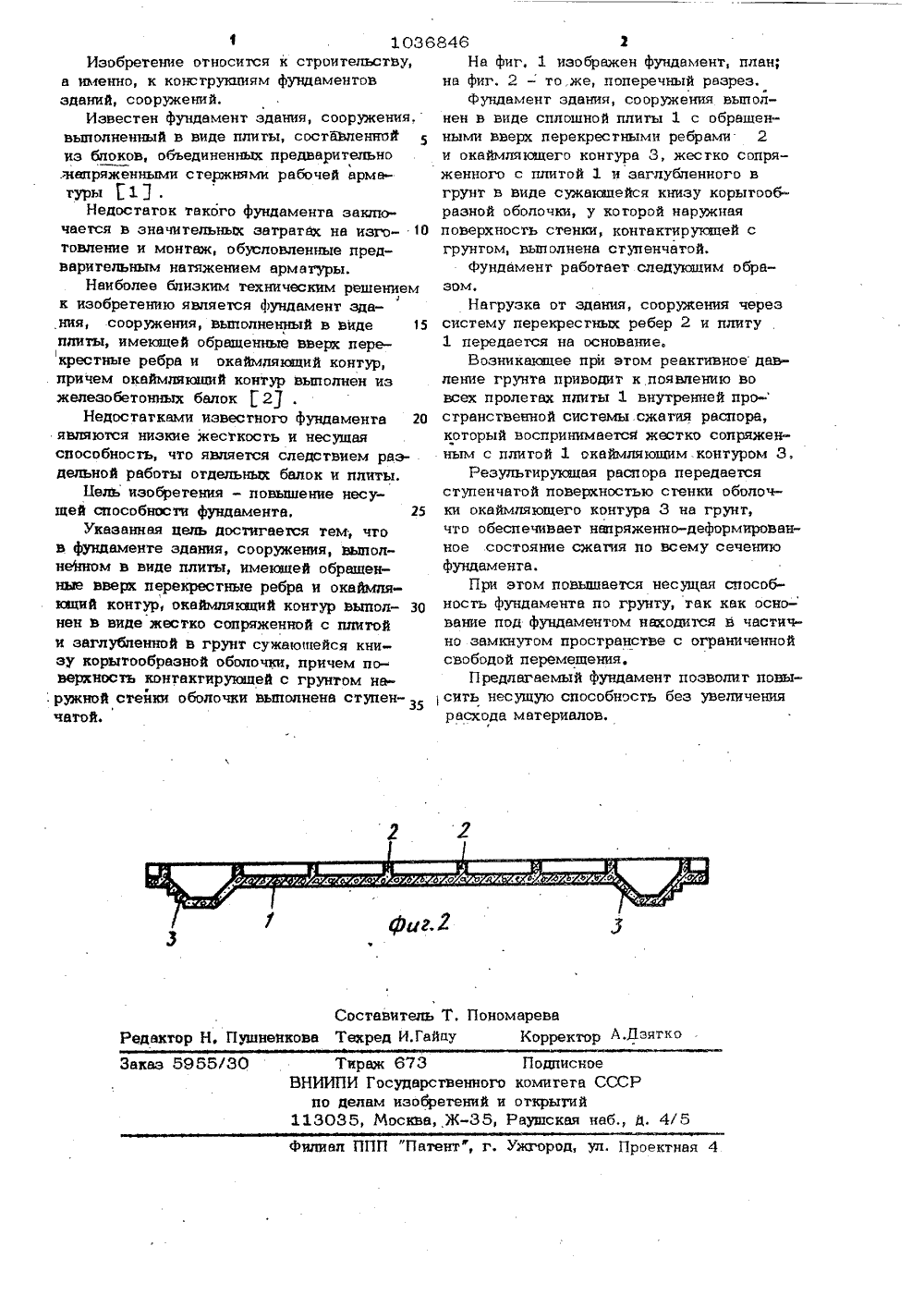

. Редькин и 8,8)етелт:с тво СССР27134, 1971,льство СССР27/34 1978е свидете .Е 02 у ГОСУДАРСТВЕННЫЙ НОМ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ ОПИСАНИЕ ИЗО К АВТОРСКОМУ СВИДЕТЬ, что, с целью вовыбности фундамента,выполнен в виде жесттой и заглубленнойкнизу корытообраэповерхность контакнаружной стенки обоенчатой.(84) (57) фУНДАМРУЖЕНИЯ, выполненныимекзцей обрашенныеребра и окаймляковйчающийся темптения несушей спосоокаймлякзций контурко сопряженной с плив грунт сужакзцейсяиой оболочки, причемтирующей с грунтомлочки выполнена ступСоставитель Т. ПономареваРедактор Н. Пушненкова Техред И.Гайду Корректор АЯзятко Тираж 673 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушсквя нвб., д. 4/5Заказ 5955/30 филиал ППП "Патент, г. Ужгород, ул. Проектная 4 1 1036Изобретение относится к строительству, а именно, к конструкциям фундаментов зданий, сооружений.Известен фундамент здания, сооружения,выполненный в виде плиты, составленнойиз блоков, объединенных предварительно .:напряженными стержнями рабочей арматуры 1.1.Недостаток такого фундамента заключается в значительных эатрвтвх на изго Отовление и монтаж, обусловленные предварительным натяжением арматуры.Наиболее бпизким техническим решениемк изобретению является фундамент здания, сооружения, выполненный в виде 15 плиты, имеющей обращенные вверх перекрестные ребра и окаймляющий контур, причем окаймляющий контур выполнен из железобетонных балок 2 .Недостатками известного фундамента 20 являются низкие жесткость и несущая способность, ято является следствием раздельной работы отдельных балок и плиты.Цель изобретения - повышение несущей способности фундамента. 25Указанная цель достигается тем; что в фундаменте здания, сооружения, выполнейвм в виде плиты, имеющей обращенные вверх перекрестные ребра и окаймляющий контур, оквймляккций контур выполнен в видежестко сопряженной с плитой и звглубпенной в грунт сужаюцейся книзу корытообразной оболочки, причем поверхность контактирующей с грунтом на. ружной стейки оболочки выполнена ступенчатой. 846 1На фиг, 1 изображен фундамент, план;нв фиг, 2 - то,же, поперечный разрез,фундамент здания, сооружения выполнен в виде сплошной плиты 1 с обращенными вверх перекрестными ребрами 2и окаймляющего контура 3, жестко сопряженного с плитой 1 и заглубпенного вгрунт в виде сужакзцейся книзу корытообразной оболочки, у которой наружнаяповерхность стенки, контактирующей сгрунтом, выполнена ступенчатой,фундамент работает следующим образом.Нагрузка от здания, сооружения черезсистему перекрестных ребер 2 и плиту1 передается на основание.Возникакнцее при этом реактивное давление грунта приводит к появлению вовсех пролетах плиты 1 внутренней про-странственной системы сжатия распора,который воспринимается жестко сопряженным с плитой 1 окаймляющим, контуром 3.Результирующая расп ора передаетсяступенчатой поверхностью стенки оболочки окаймляющего контура 3 на грунт,ято обеспечивает напряженно-деформированное состояние сжатия по всему сечениюфундамента,При этом повышается несущая способность фундамента по грунту, так как осно-вание под фундаментом находится в частично замкнутом пространстве с огранияеннойсвободой перемещения,Предлагаемый фундамент позволит пома сить несущую способность без увеличениярасхода материалов,
СмотретьЗаявка
3370259, 23.12.1981
СИМФЕРОПОЛЬСКИЙ ФИЛИАЛ СЕВАСТОПОЛЬСКОГО ПРИБОРОСТРОИТЕЛЬНОГО ИНСТИТУТА
ТЕТИОР АЛЕКСАНДР НИКАНОРОВИЧ, РЕДЬКИН ВИКТОР ИВАНОВИЧ, ЛЕХНО АЛЕКСАНДР МИХАЙЛОВИЧ
МПК / Метки
МПК: E02D 27/01
Метки: здания, сооружения, фундамент
Опубликовано: 23.08.1983
