Способ возведения плотины

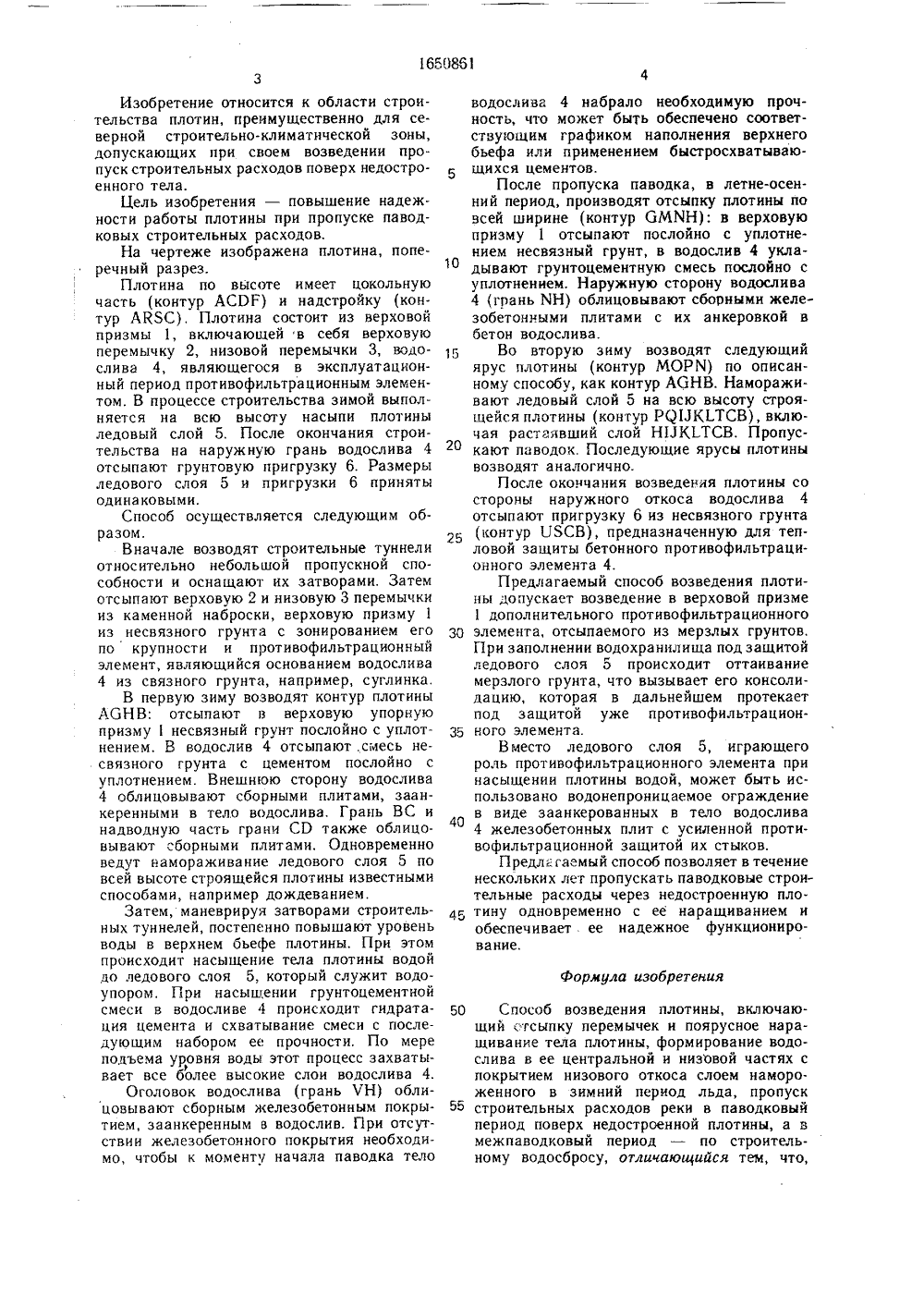

формула изобретения 50 55 Изобретение относится к области строительства плотин, преимущественно для северной строительно-климатической зоны, допускающих при своем возведении пропуск строительных расходов поверх недостроенного тела.Цель изобретения - повышение надежности работы плотины при пропуске паводковых строительных расходов.На чертеже изображена плотина, поперечный разрез.Плотина по высоте имеет цокольную часть (контур АСРГ) и надстройку (контур АЙЬС), Плотина состоит из верховой призмы 1, включающей в себя верховую перемычку 2, низовой перемычки 3, водо- слива 4, являющегося в эксплуатационный период противофильтрационным элементом, В процессе строительства зимой выполняется на всю высоту насыпи плотины ледовый слой 5. После окончания строительства на наружную грань водослива 4 отсыпают грунтовую пригрузку 6. Размеры ледового слоя 5 и пригрузки 6 приняты одинаковыми.Способ осуществляется следующим образом.Вначале возводят строительные туннели относительно небольшой пропускной способности и оснащают их затворами. Затем отсыпают верховую 2 и низовую 3 перемычки из каменной наброски, верховую призму 1 из несвязного грунта с зонированием его по крупности и противофильтрационный элемент, являющийся основанием водослива 4 из связного грунта, например, суглинка,В первую зиму возводят контур плотины А(зНВ: отсыпают в верховую упорную призму 1 несвязный грунт послойно с уплотнением. В водослив 4 отсыпают,смесь несвязного грунта с цементом послойно с уплотнением. Внешнюю сторону водослива 4 облицовывают сборными плитами, заанкеренными в тело водослива. Грань ВС и надводную часть грани СР также облицовывают сборными плитами. Одновременно ведут намораживание ледового слоя 5 по всей высоте строящейся плотины известными способами, например дождеванием.Затем, маневрируя затворами строительных туннелей, постепенно повышают уровень воды в верхнем бьефе плотины. При этом происходит насыщение тела плотины водой до ледового слоя 5, который служит водоупором, При насыщении грунтоцементной смеси в водосливе 4 происходит гидратация цемента и схватывание смеси с последующим набором ее прочности, По мере подъема уровня воды этот процесс захватывает все более высокие слои водослива 4.Оголовок водослива (грань ЧН) облицовывают сборным железобетонным покрытием, заанкеренным в водослив. При отсутствии железобетонного покрытия необходимо, чтобы к моменту начала паводка тело 5 10 15 20 25 30 35 40 водослива 4 набрало необходимую прочность, что может быть обеспечено соответству 1 ощим графиком наполнения верхнего бьефа или применением быстросхватываюшихся цементов,После пропуска паводка, в летне-осенний период, производят отсыпку плотины по всей ширине (контур 6 Я 1 ЧН): в верховую призму 1 отсыпают послойно с уплотнением несвязный грунт, в водослив 4 укладывают грунтоцементную смесь послойно с уплотнением. Наружную сторону водослива 4 (грань МН) облицовывают сборными железобетонными плитами с их анкеровкой в бетон водослива,Во вторую зиму возводят следующий ярус плотины (контур МОРИ) по описанному способу, как контур А 6 НВ, Намораживают ледовый слой 5 на всю высоту строящейся плотины (контур РЯ 11 К 1 ТСВ), включая растаявший слой Н 11 К 1.ТСВ. Пропускают паводок, Последующие ярусы плотины возводят аналогично.После окончания возведения плотины со стороны наружного откоса водослива 4 отсыпают пригрузку 6 из несвязного грунта (контур 1.15 СВ), предназначенную для тепловой защиты бетонного противофильтрационного элемента 4.Предлагаемый способ возведения плотины допускает возведение в верховой призме 1 дополнительного противофильтрационного элемента, отсыпаемого из мерзлых грунтов. При заполнении водохранилища под защитой ледового слоя 5 происходит оттаивание мерзлого грунта, что вызывает его консолидацию, которая в дальнейшем протекает под защитой уже противофильтрационного элемента.В место ледового слоя 5, играющего роль противофильтрационного элемента при насыщении плотины водой, может быть использовано водонепроницаемое ограждение в виде заанкерованных в тело водослива 4 железобетонных плит с усиленной противофильтрационной защитой их стыков.Предл гаемый способ позволяет в течение нескольких лет пропускать паводковые строительные расходы через недостроенную плотину одновременно с ее наращиванием и обеспечивает ее надежное функционирование,Способ возведения плотины, включающий отсыпку перемычек и поярусное наращивание тела плотины, формирование водо- слива в ее центральной и низовой частях с покрытием низового откоса слоем намороженного в зимний период льда, пропуск строительных расходов реки в паводковый период поверх недостроенной плотины, а в межпаводковый период - по строительному водосбросу, отличающийся тем, что,1650861 Составитель В. ВолковРедактор Н. Бобкова Техред А. Кравчук Корректор А. ОбручарЗаказ 1591 Тираж 392 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д, 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 с целью повышения надежности работы плотины при пропуске паводковых строительных расходов, центральную и низовую части каждого яруса плотины возводят в межпаводковый период из смеси грунта с гидравлическим вяжущим, которую заранее перед паводком насыщают водой для обеспечения схватывания, поднимая уровень в верхнем бьефе путем регулирования расхода воды на строительном водосбросе.
